| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - HONDA 2007 - Mecanica Automotriz - INDICE |
Diagramas HONDA : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
HONDA 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - HONDA 2007 |
| ACCORD | |
| 2.4L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.4L 4 CIL. EXCEP HYBRID ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 2.4L 4 CIL. HYBRID ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

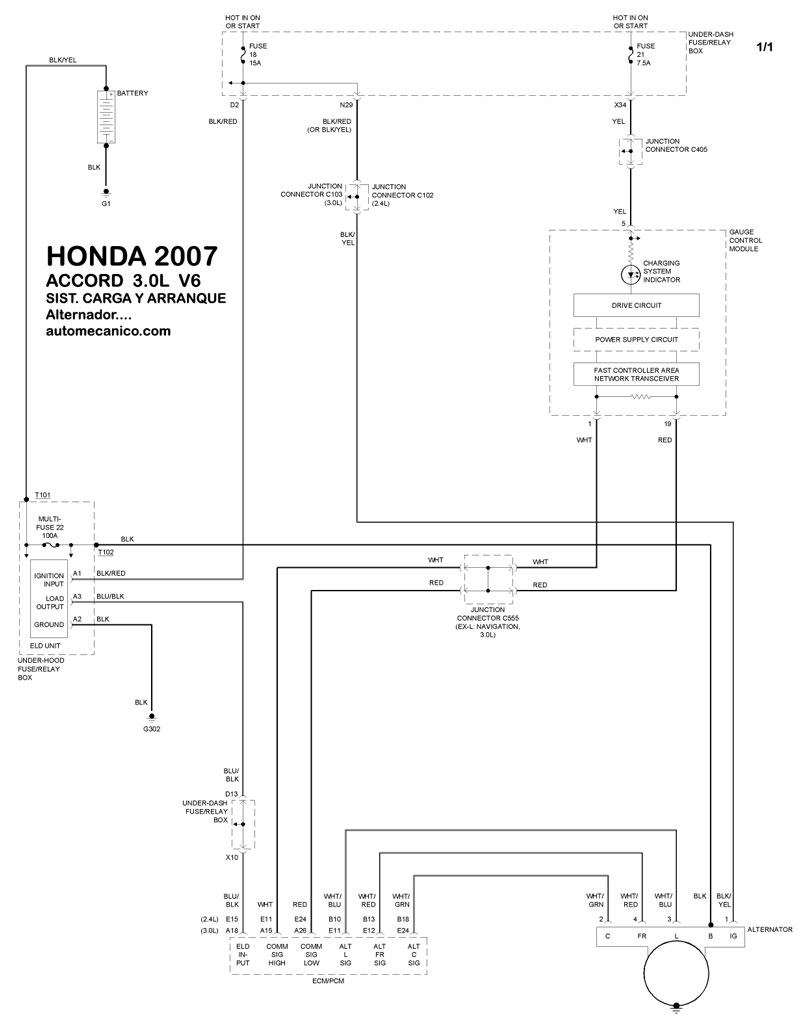

| 3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

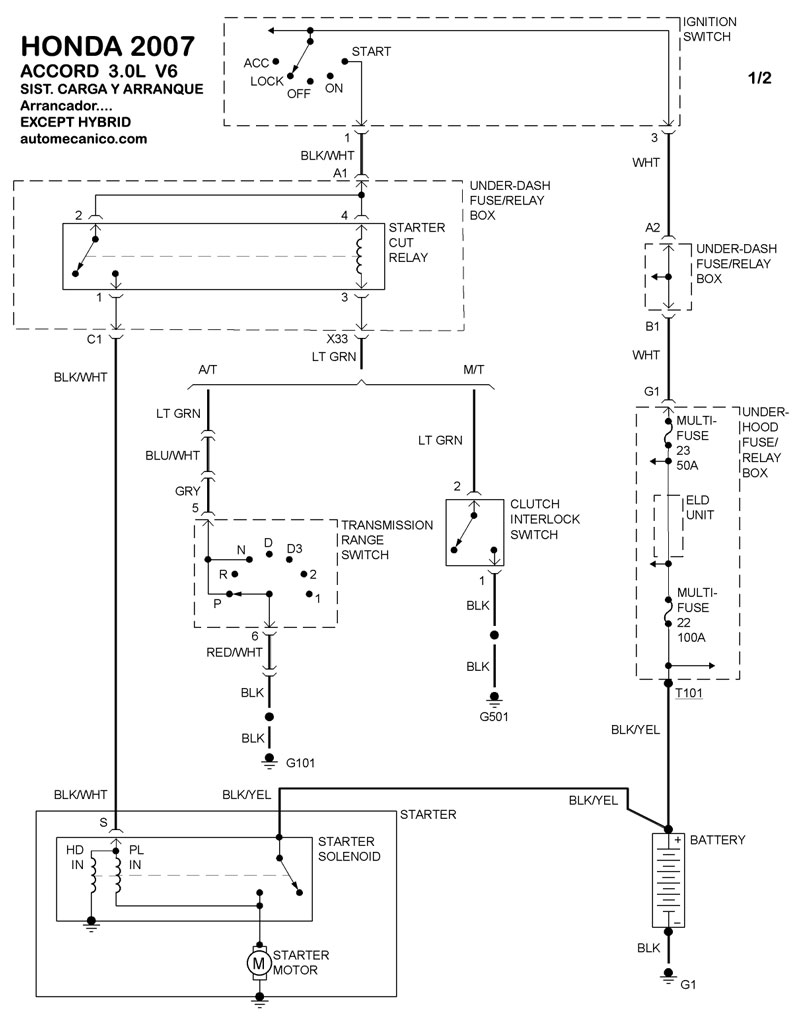

| 3.0L 6 CIL. EXCEP HYBRID ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

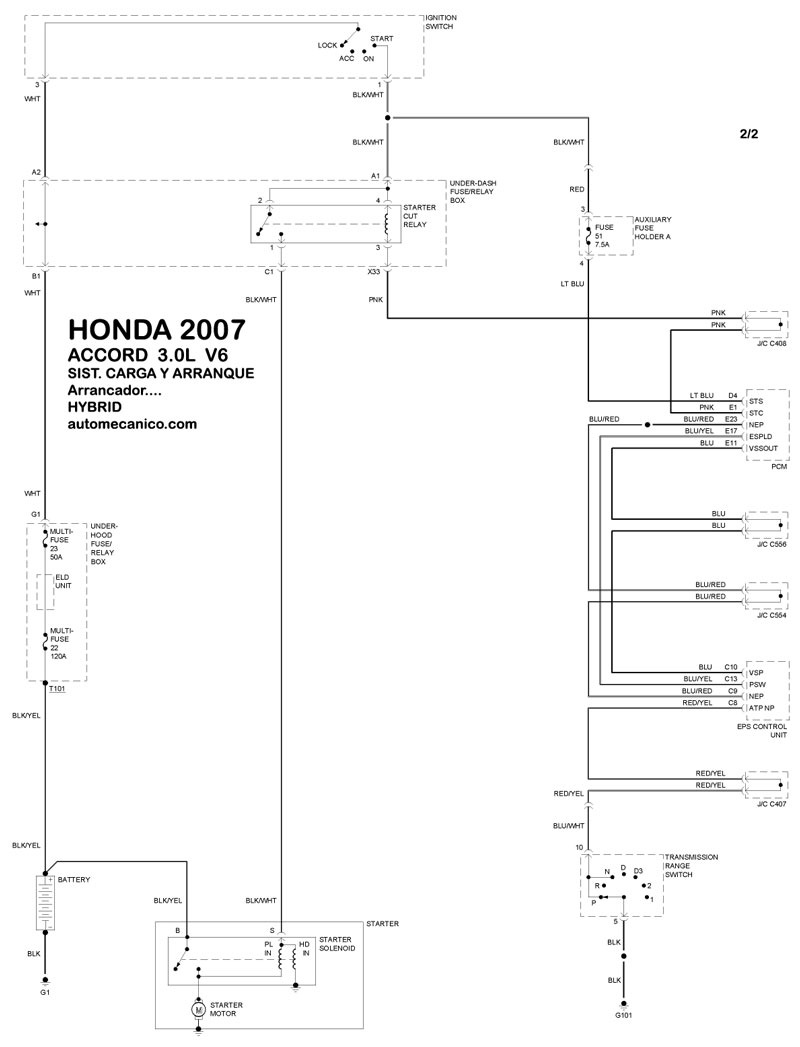

| 3.0L 6 CIL. HYBRID ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| CRV | |

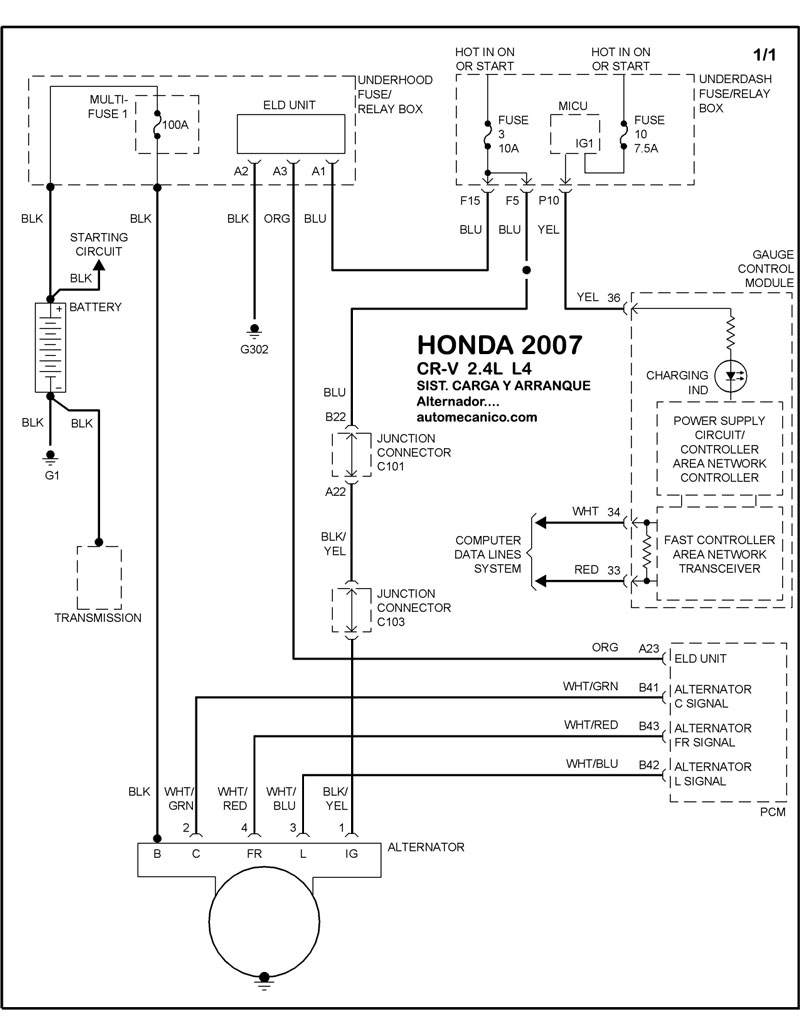

| 2.4L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

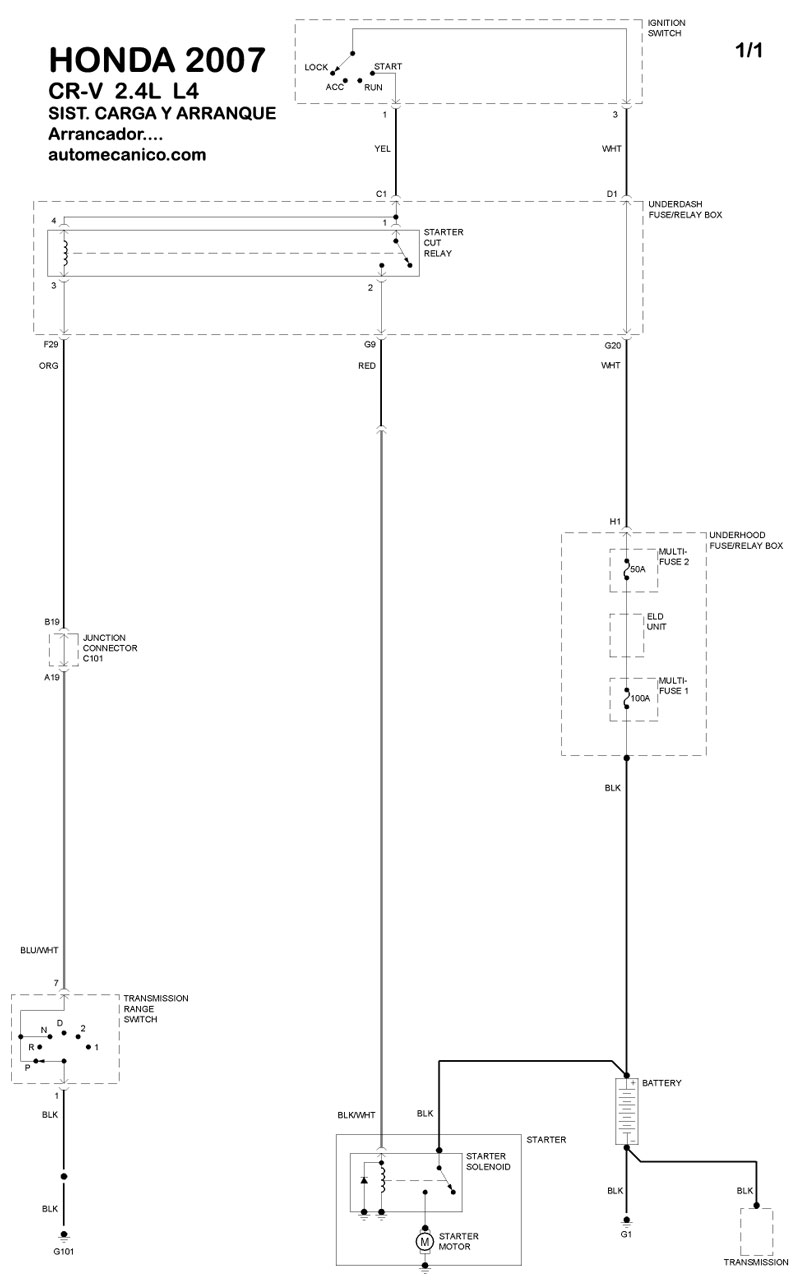

| 2.4L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| ELEMENT | |

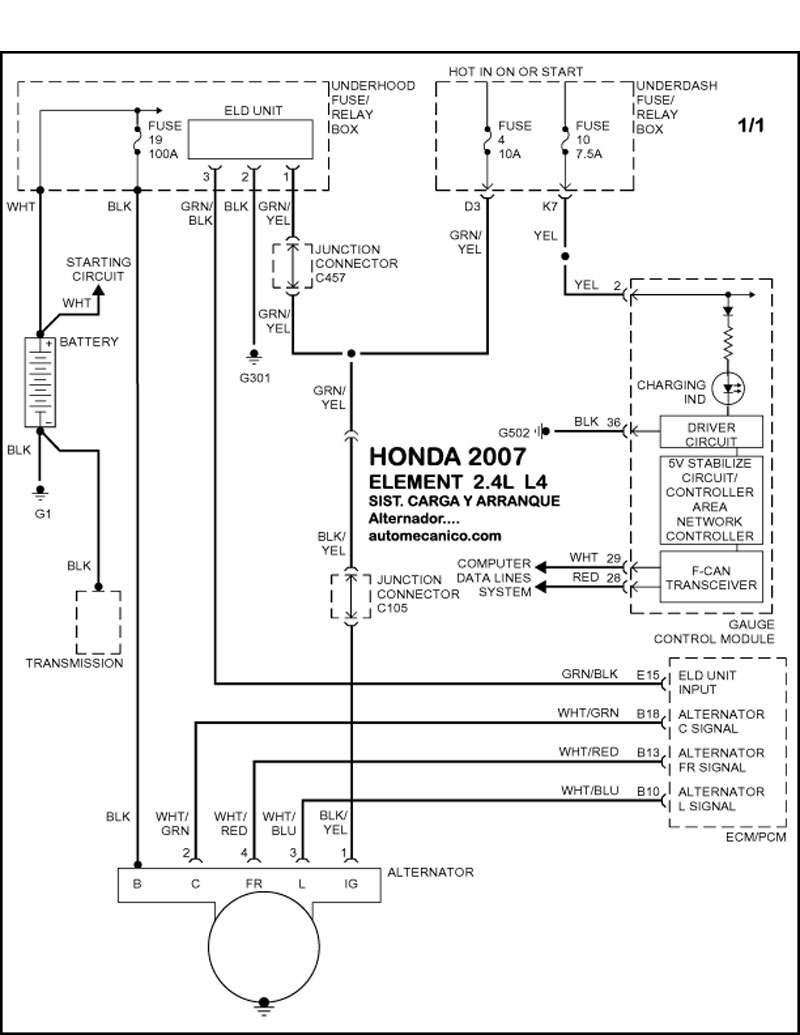

| 2.4L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

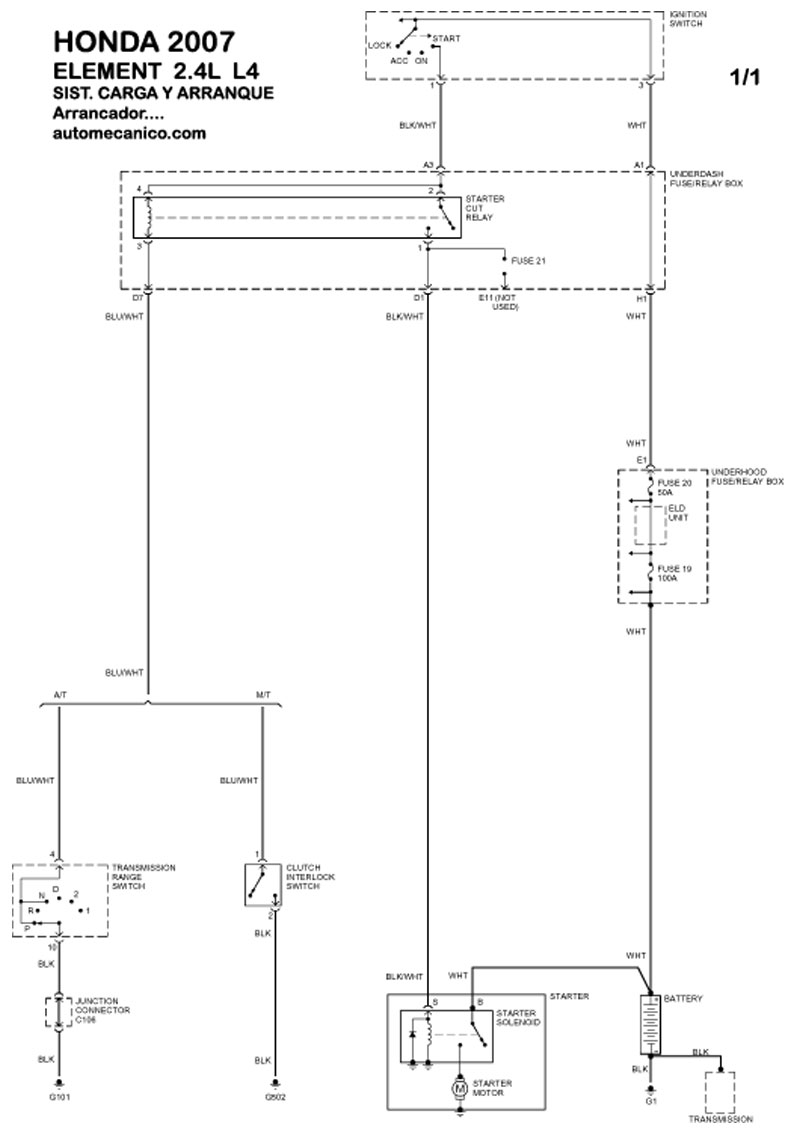

| 2.4L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
