Diagramas MAZDA : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
MAZDA 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - MAZDA 2007 |
| B2300 | |

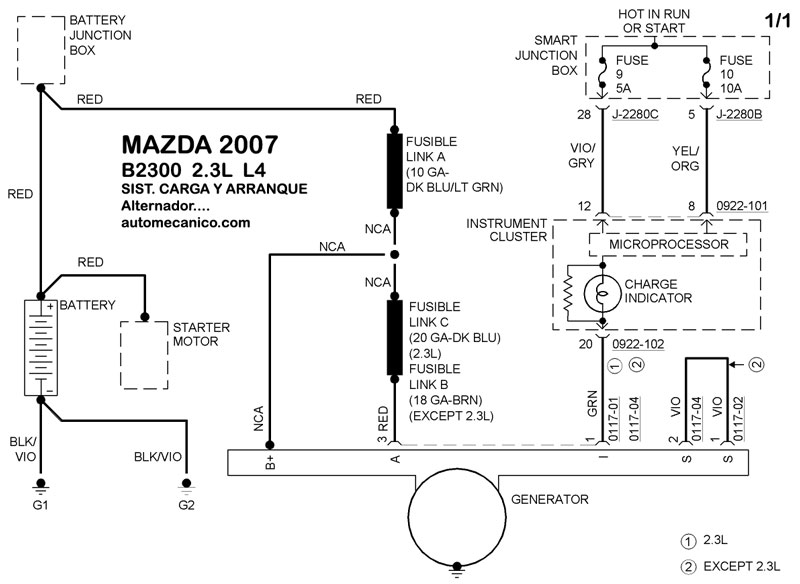

| 2.3L 4 CILINDROS ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

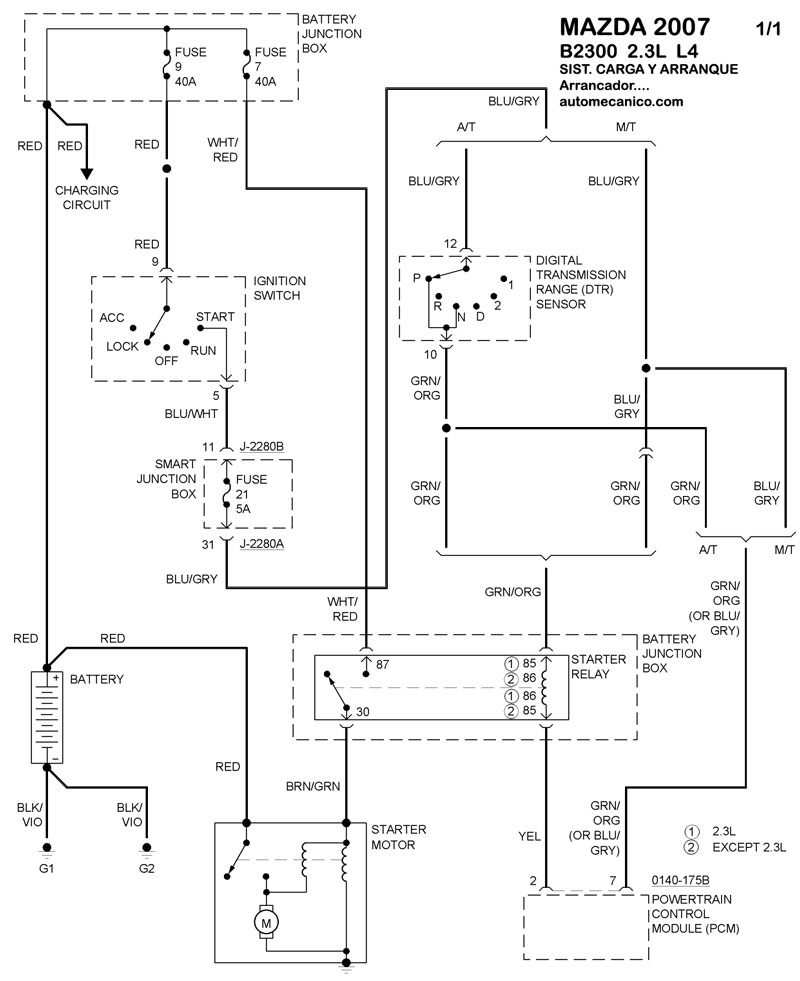

| 2.3L 4 CILINDROS ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| B3000 | |
| 3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| B4000 | |
| 4.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| CX-7 | |
| 2.3L 4 CILINDROS ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

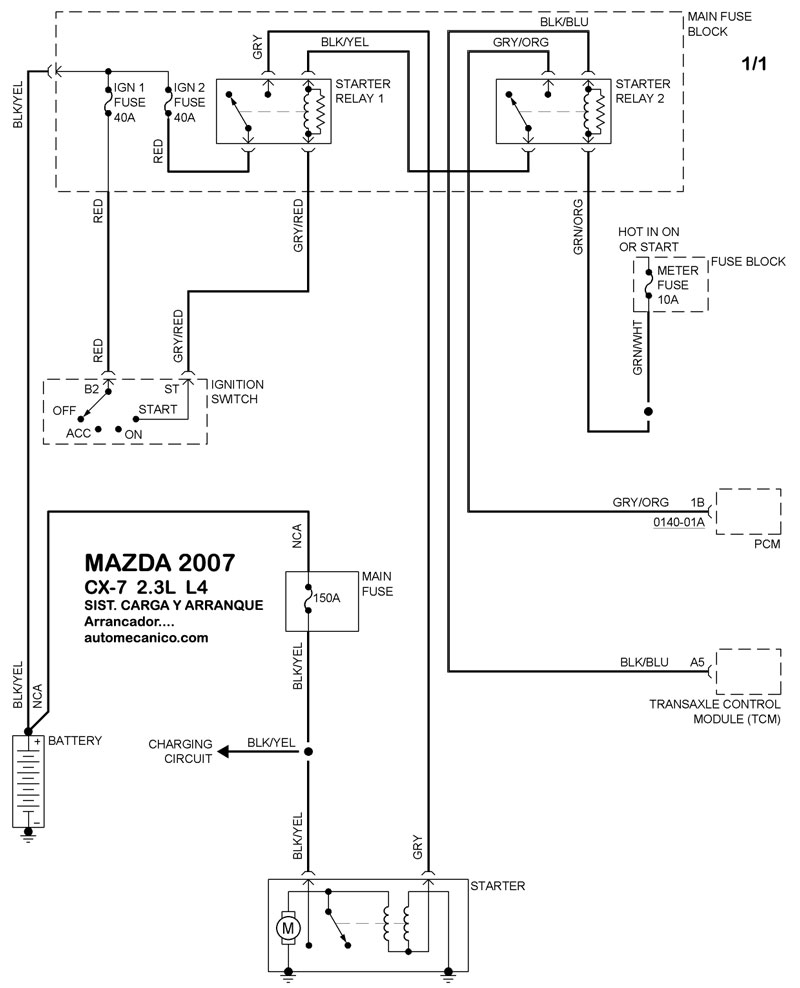

| 2.3L 4 CILINDROS ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| CX-9 | |

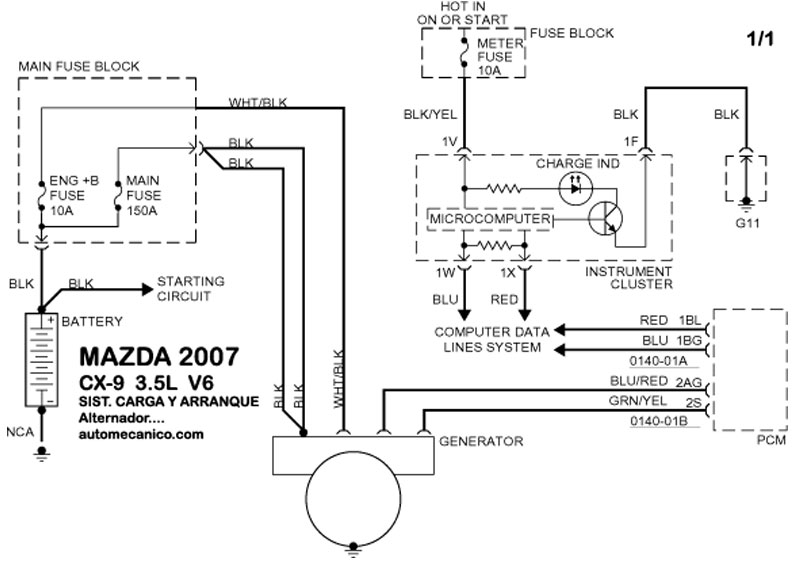

| 3.5L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

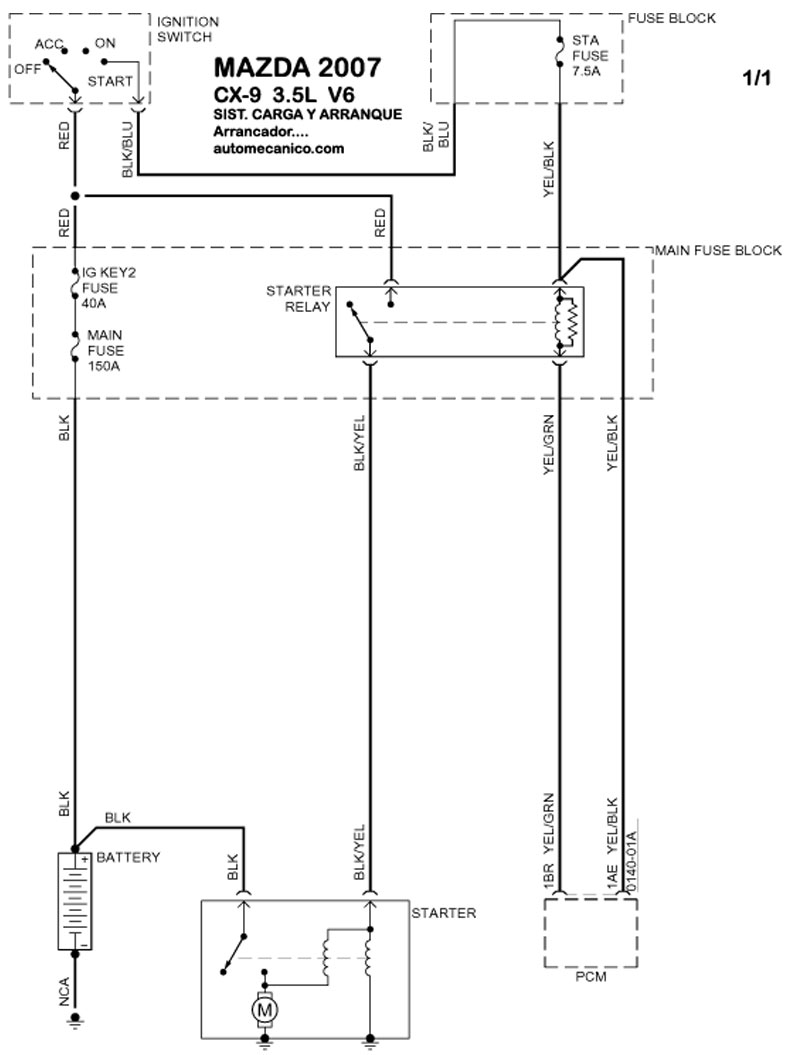

| 3.5L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| MX-5 MIATA | |

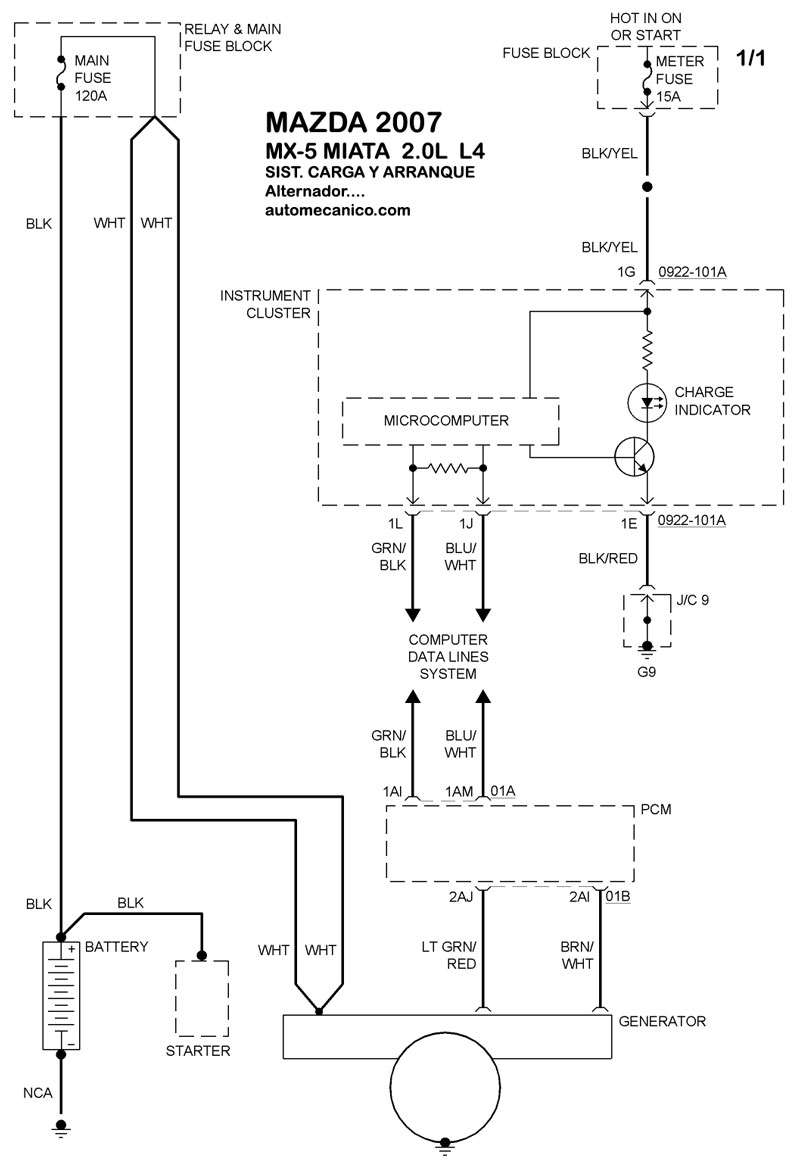

| 2.0L 4 CILINDROS ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

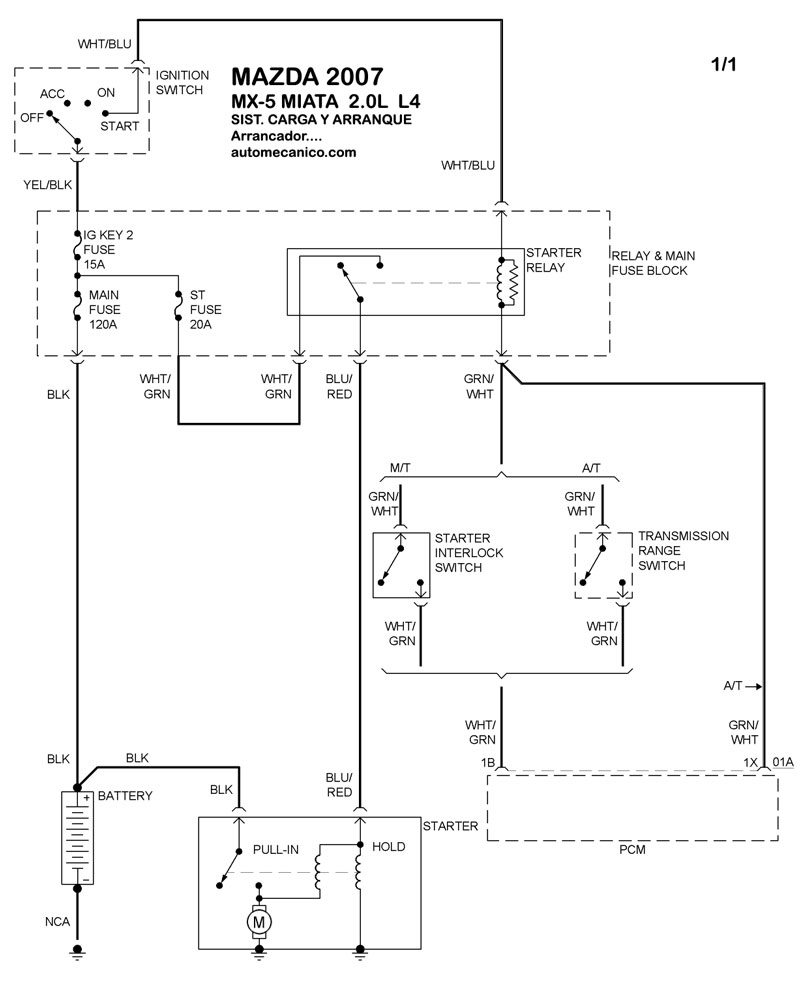

| 2.0L 4 CILINDROS ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| RX-8 | |

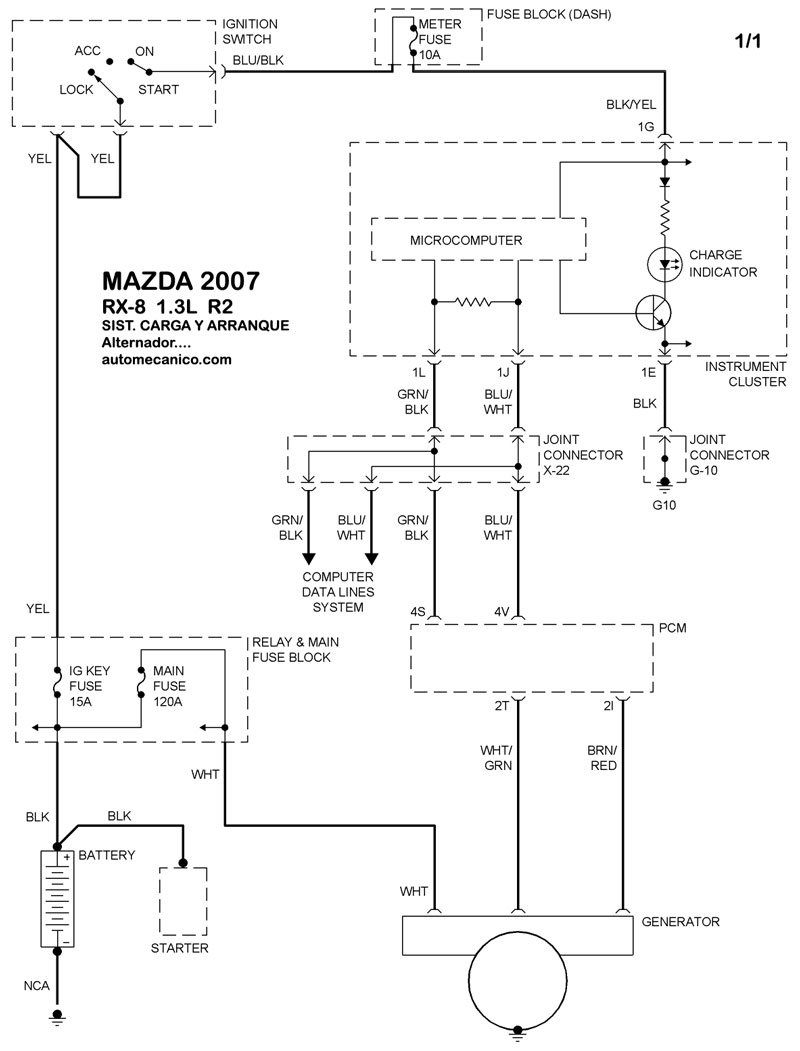

| 1.3L 2 CILINDROS ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

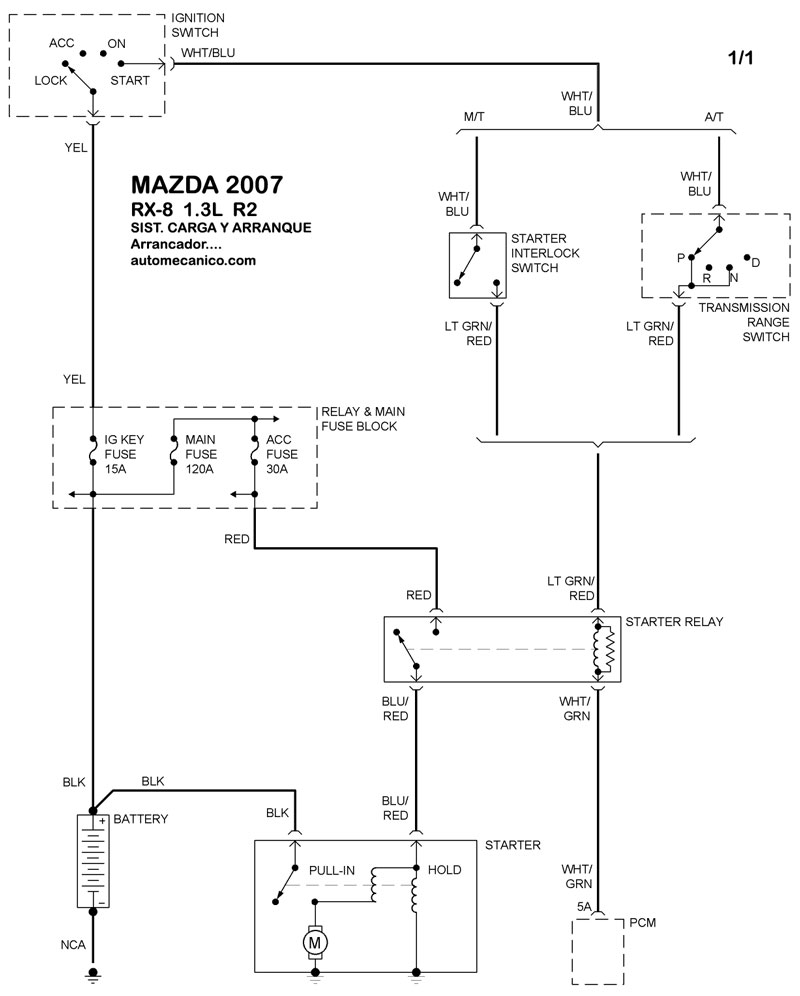

| 1.3L 2 CILINDROS ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
