| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos

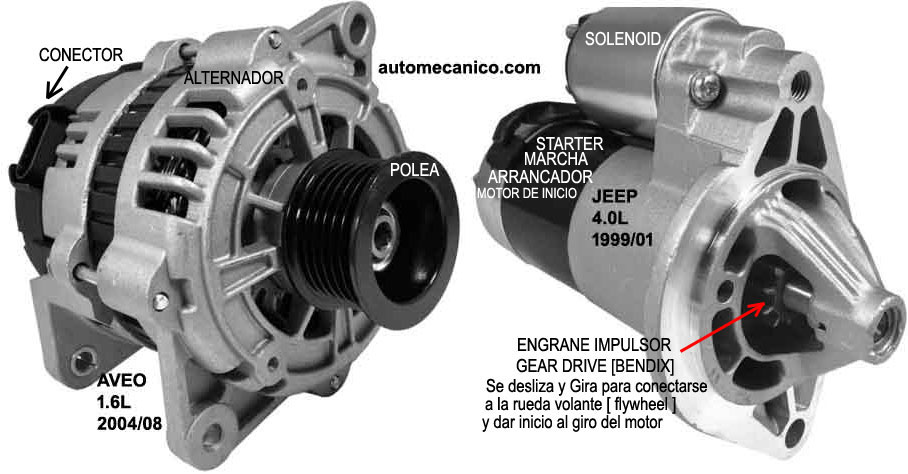

MERCEDES BENZ 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - MERCEDES BENZ 2007 |
| C280 | |

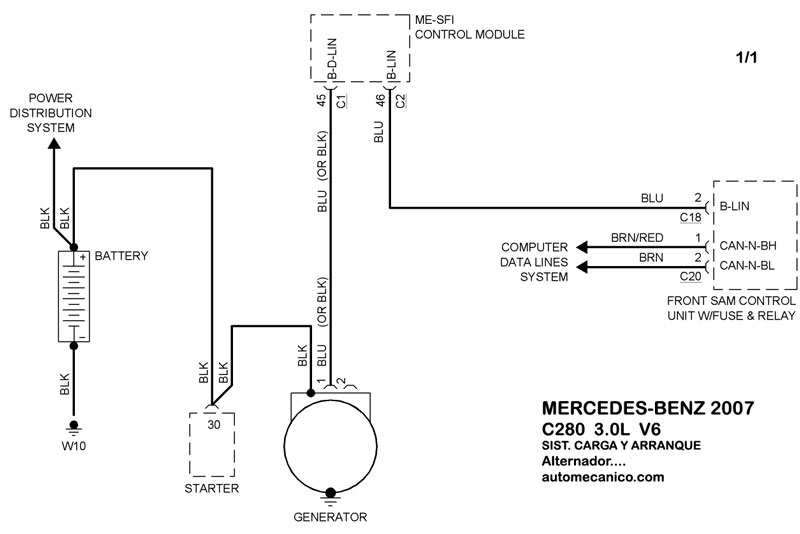

| 3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

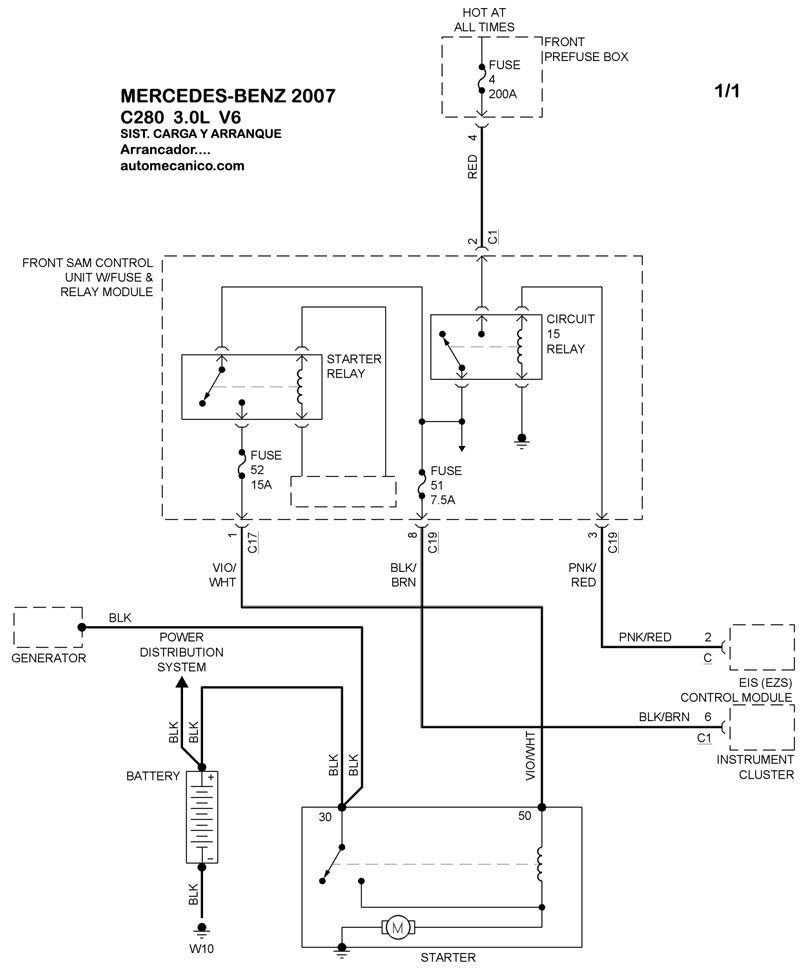

| 3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| C350 | |
| 3.5L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| C350 3.5L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| SLK280 | |

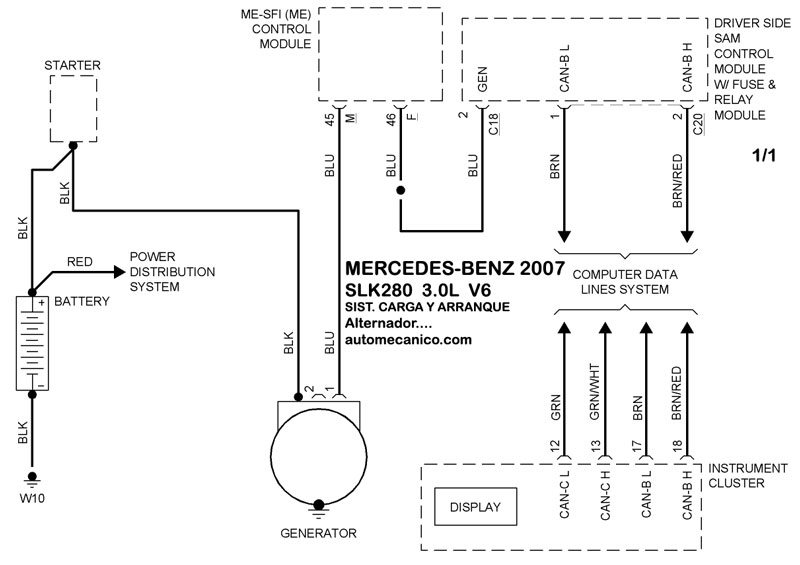

| 3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

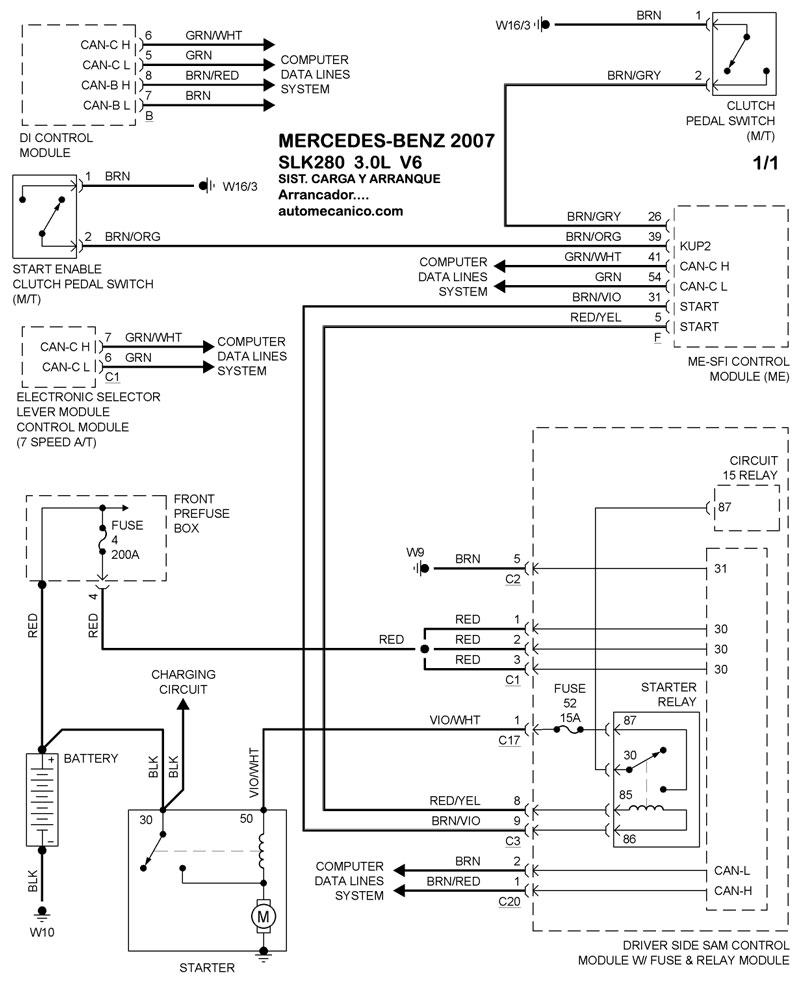

| 3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| SLK350 | |
| 3.5L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 3.5L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
