| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - PORSCHE 2007 - Mecanica Automotriz - INDICE |
Diagramas PORSCHE : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
PORSCHE 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - PORSCHE 2007 |
| 911 | |
| 3.6L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

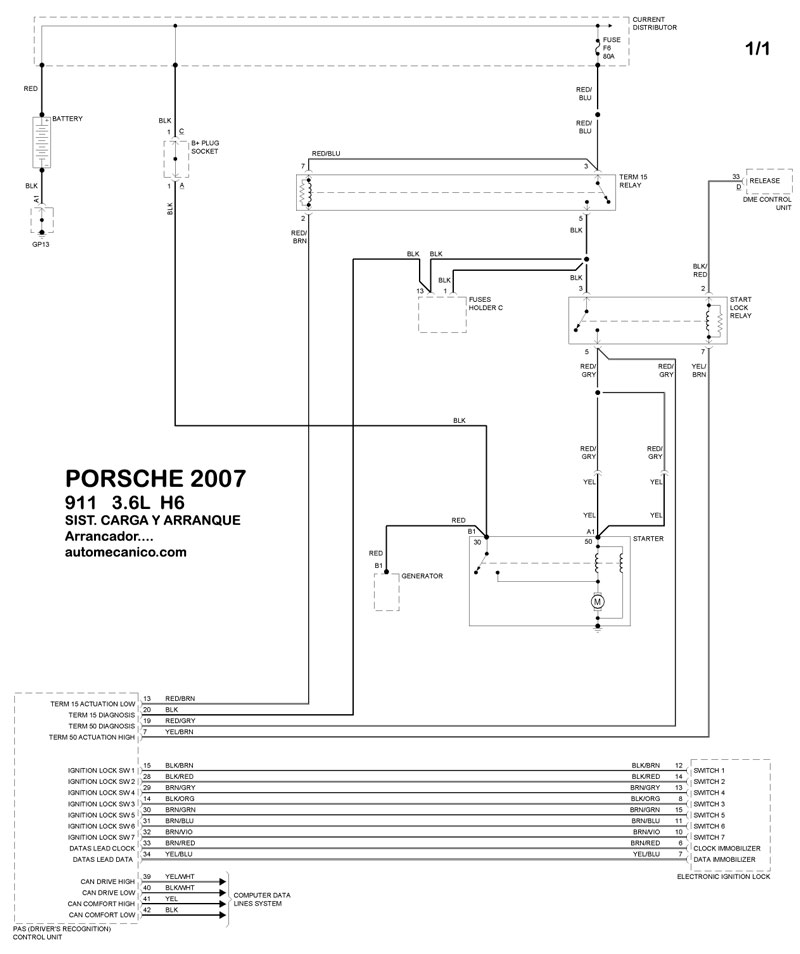

| 3.6L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

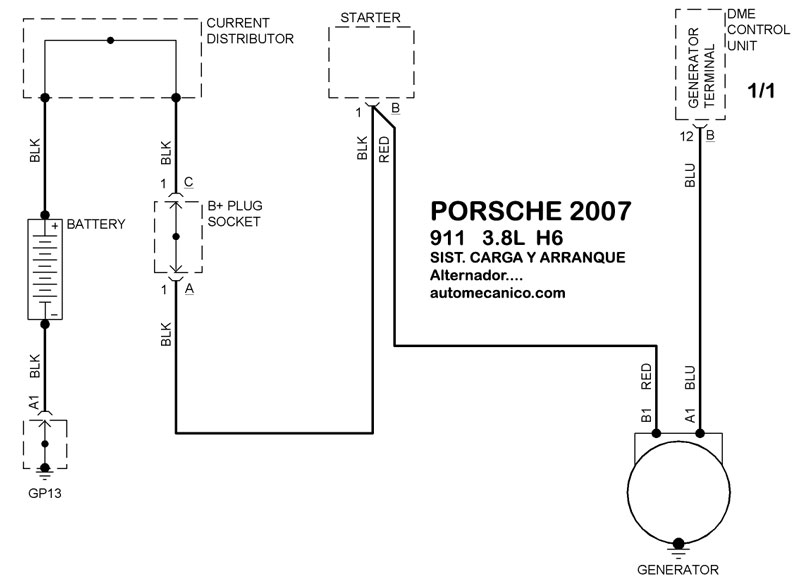

| 3.8L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 3.8L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| BOXSTER | |
| 2.7L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.7L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

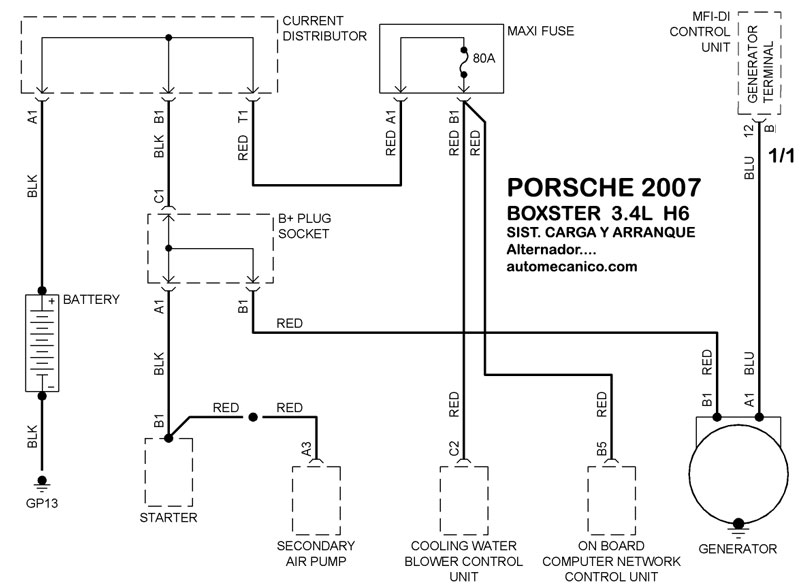

| 3.4L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

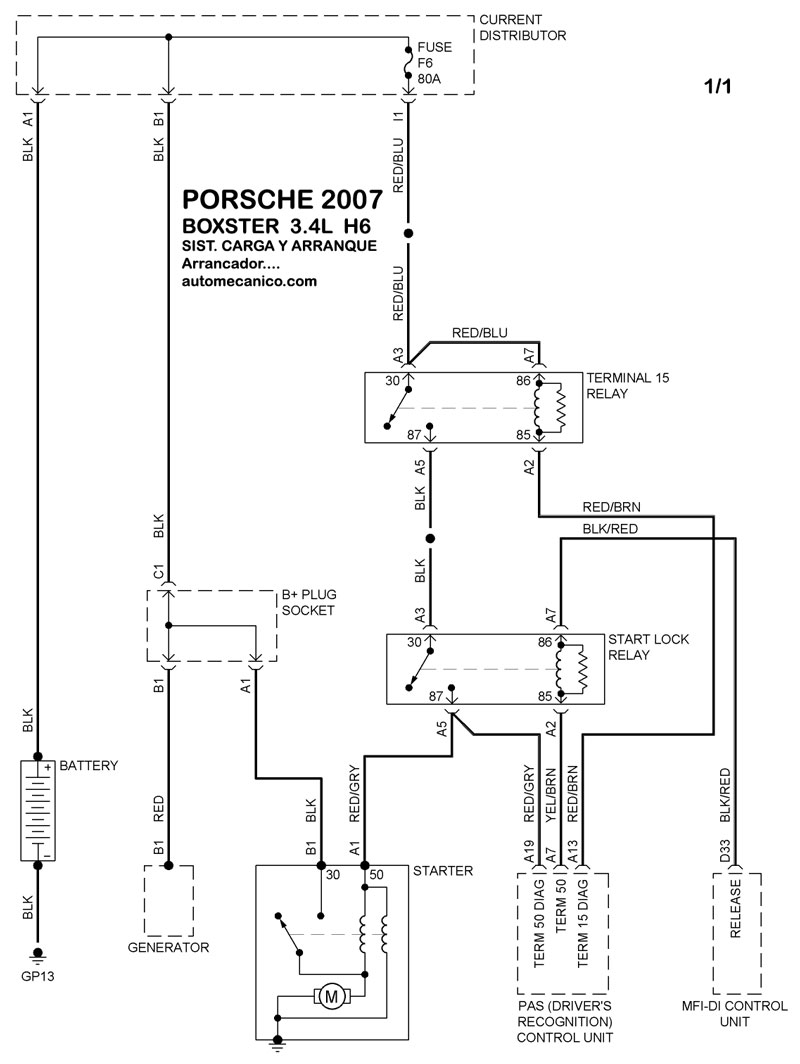

| 3.4L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| CAYMAN | |
| 2.7L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.7L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

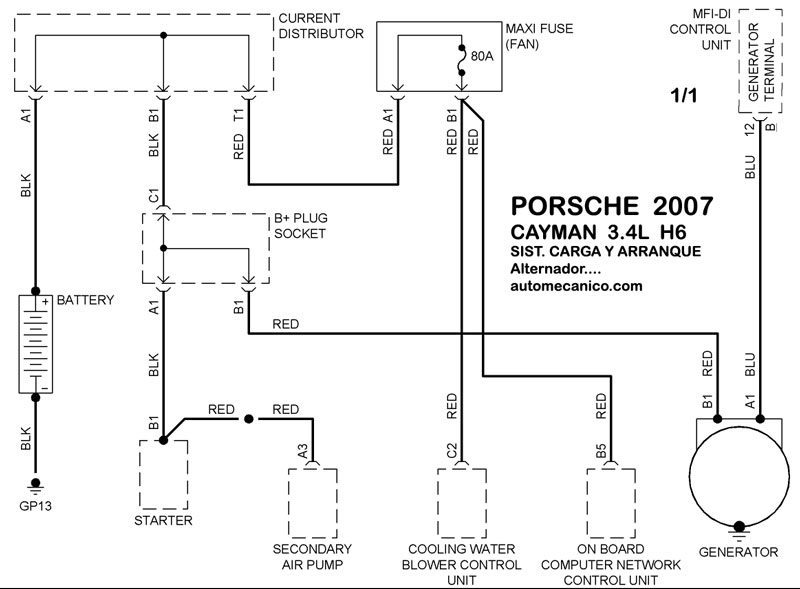

| 3.4L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

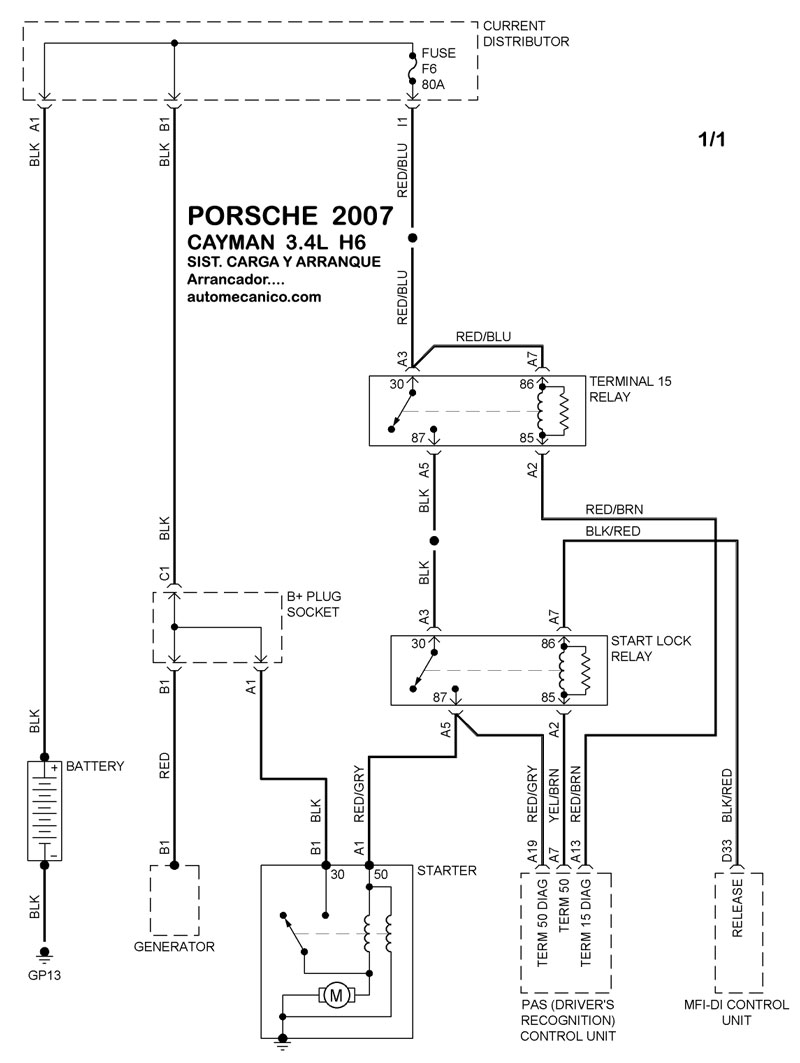

| 3.4L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
