| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - SAAB 2007 - Mecanica Automotriz - INDICE |
Diagramas SAAB : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
SAAB 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - SAAB 2007 |
| 9-3 | |
| 2.0L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

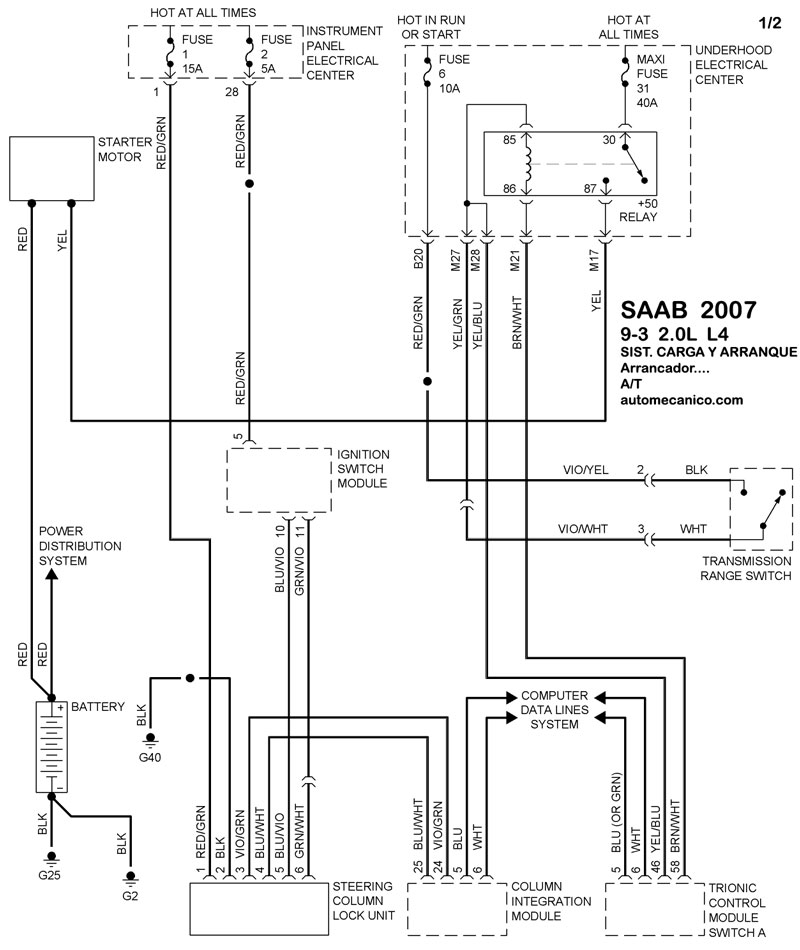

| 2.0L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

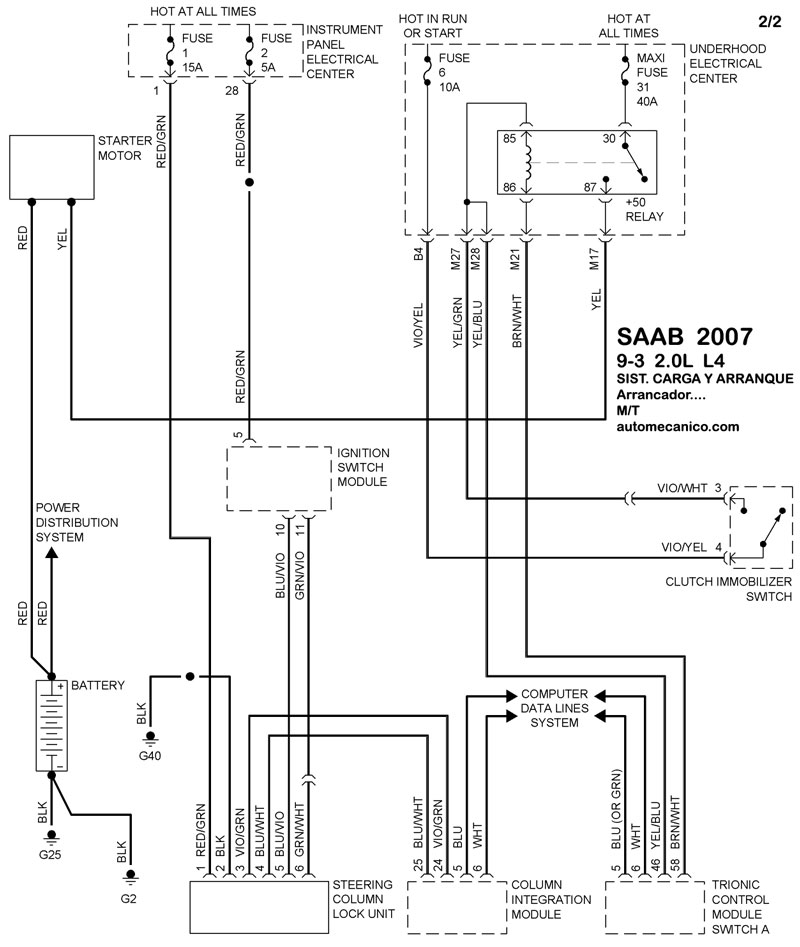

| 2.0L 4 CIL. ARRANCADOR T/M | DIAGRAMA SISTEMA DE ARRANQUE |

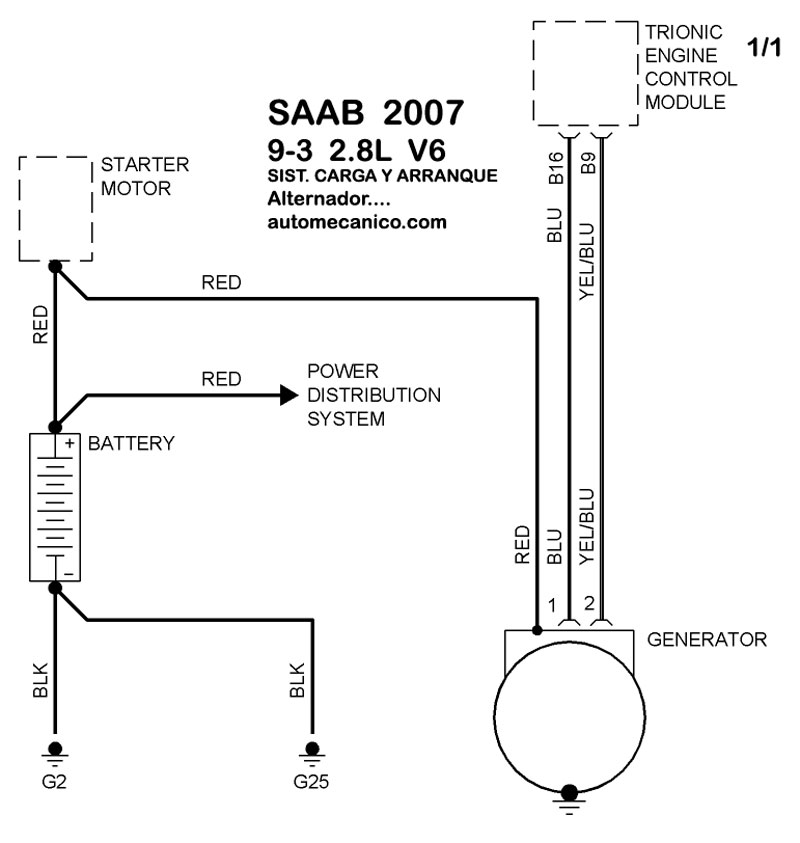

| 2.8L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.8L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 2.8L 6 CIL. ARRANCADOR T/M | DIAGRAMA SISTEMA DE ARRANQUE |
| 9-5 | |

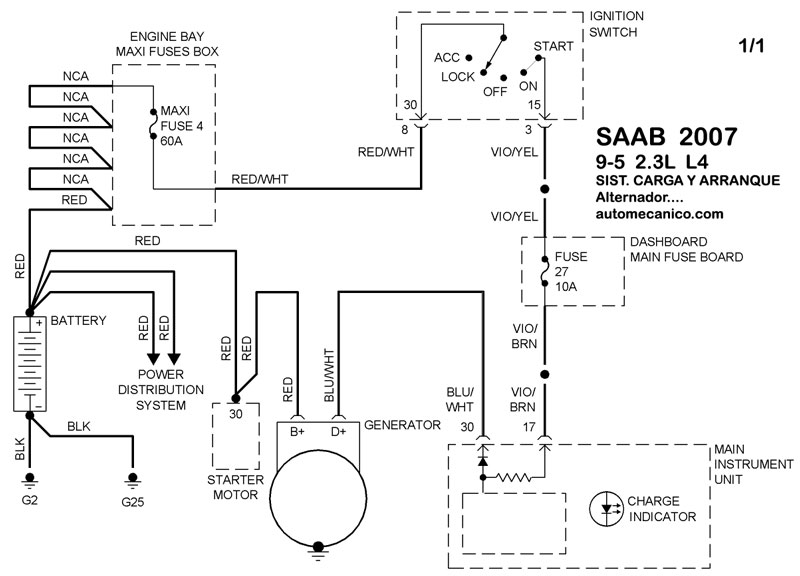

| 2.3L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

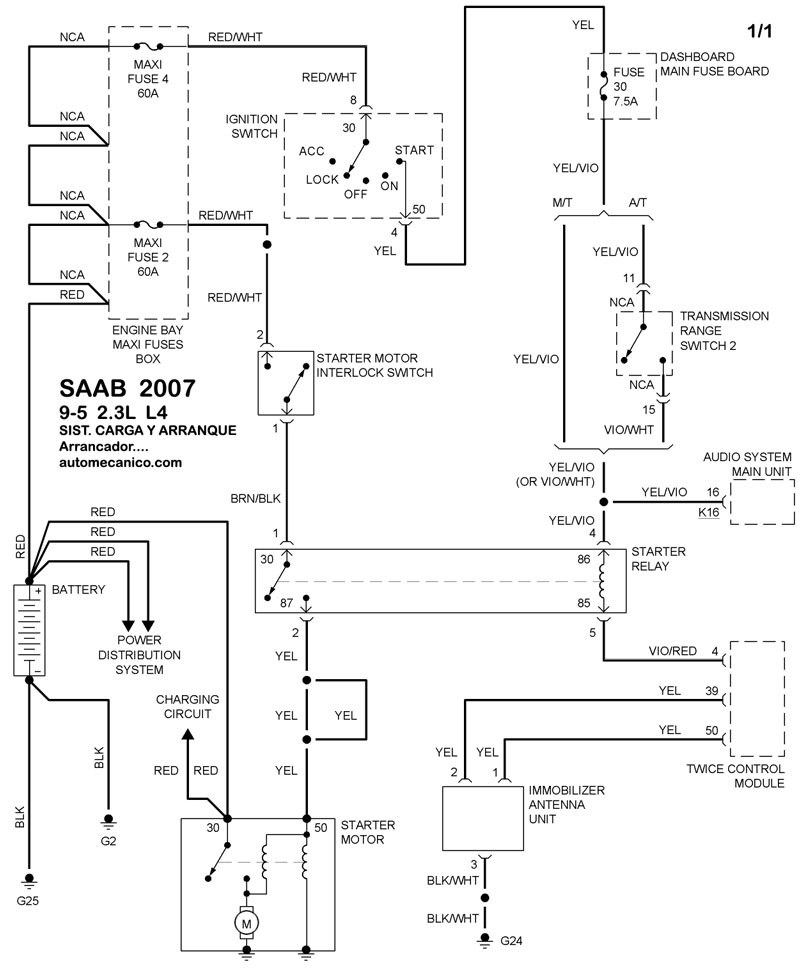

| 2.3L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 9-7X | |

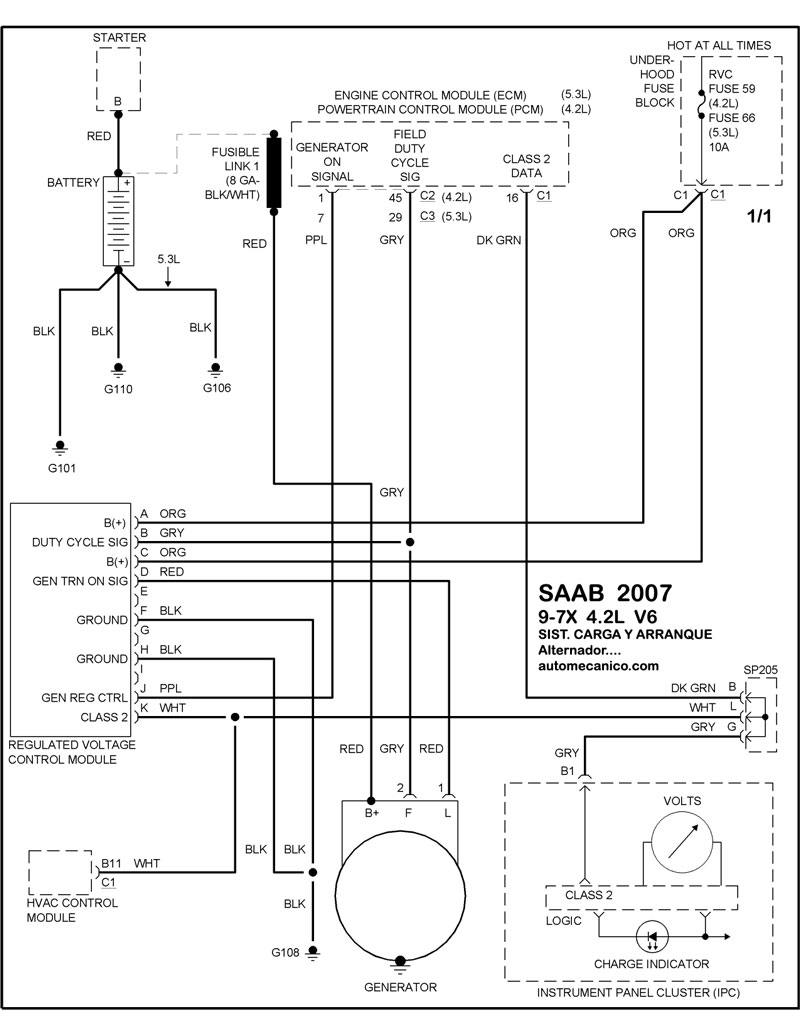

| 4.2L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.2L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 5.3L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

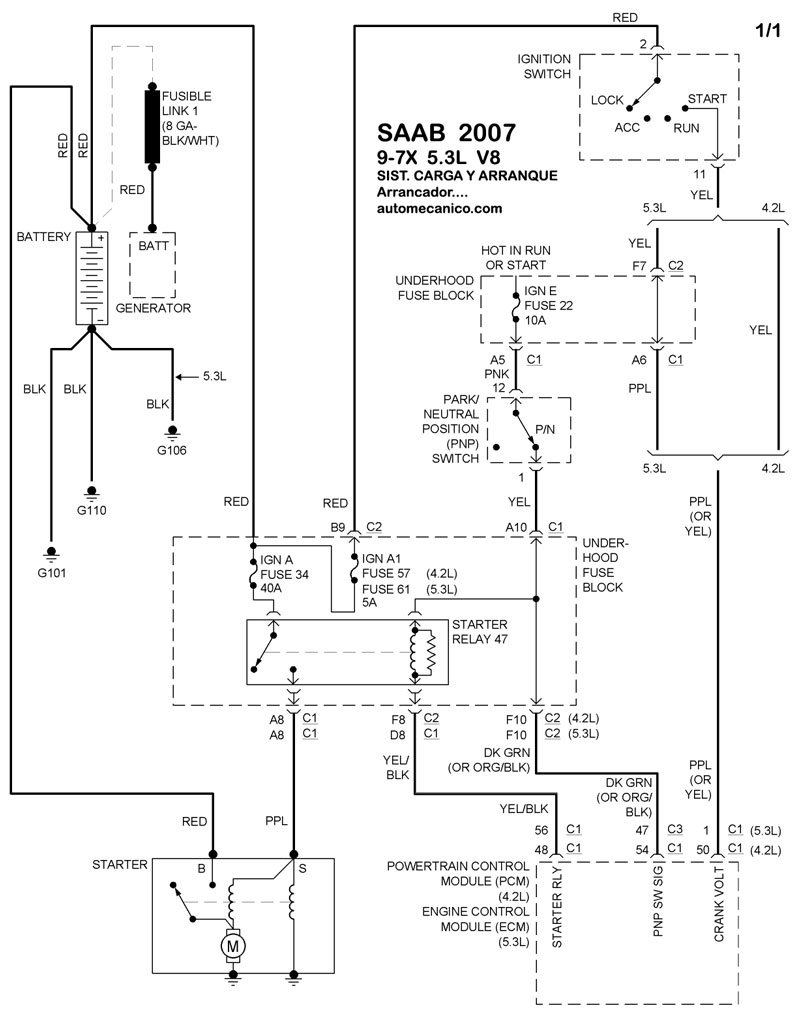

| 5.3L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
