| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
SATURN 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - SATURN 2007 |
| OUTLOOK | |

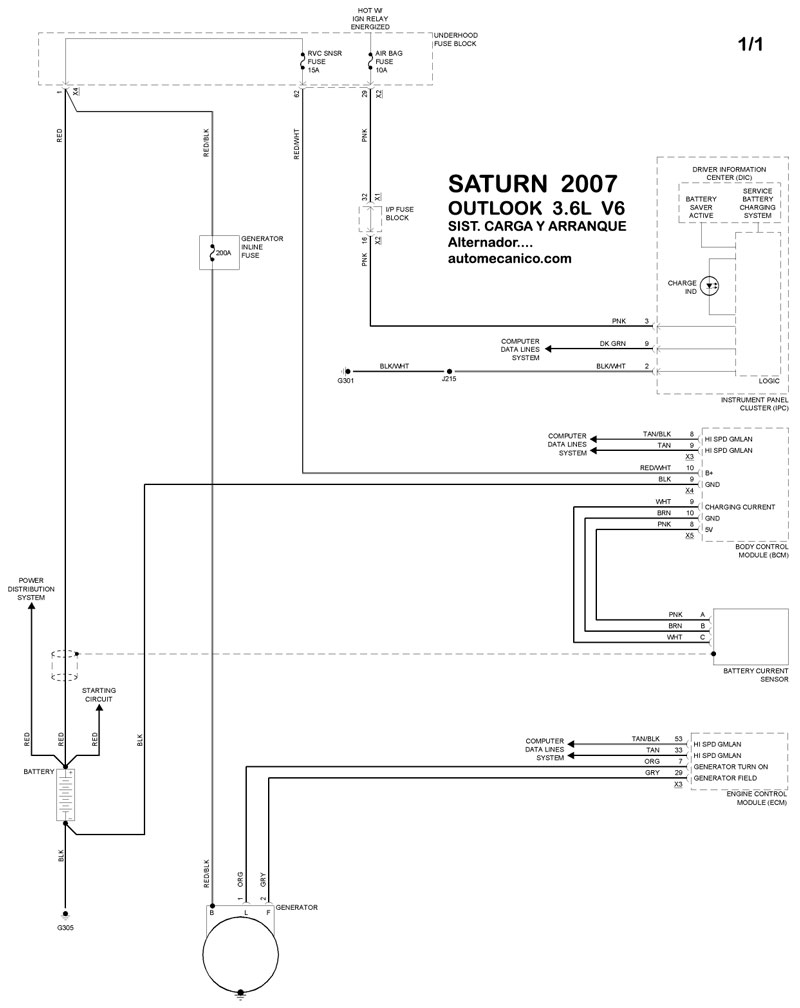

| 3.6L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

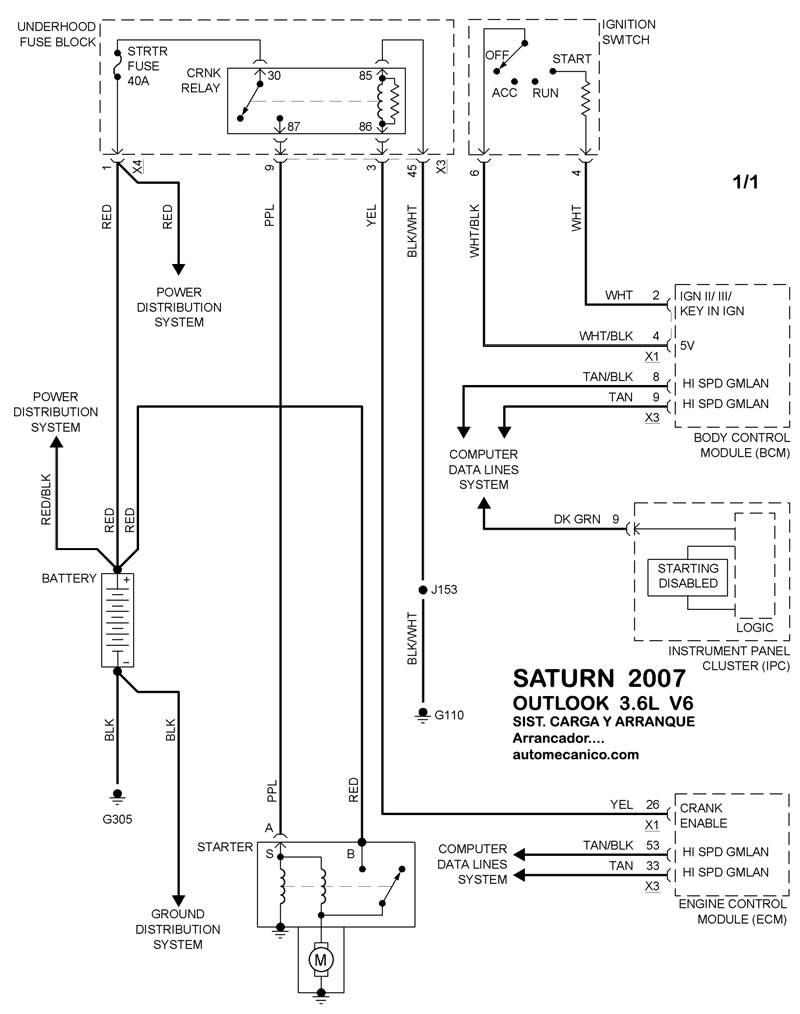

| 3.6L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| RELAY-1 | |

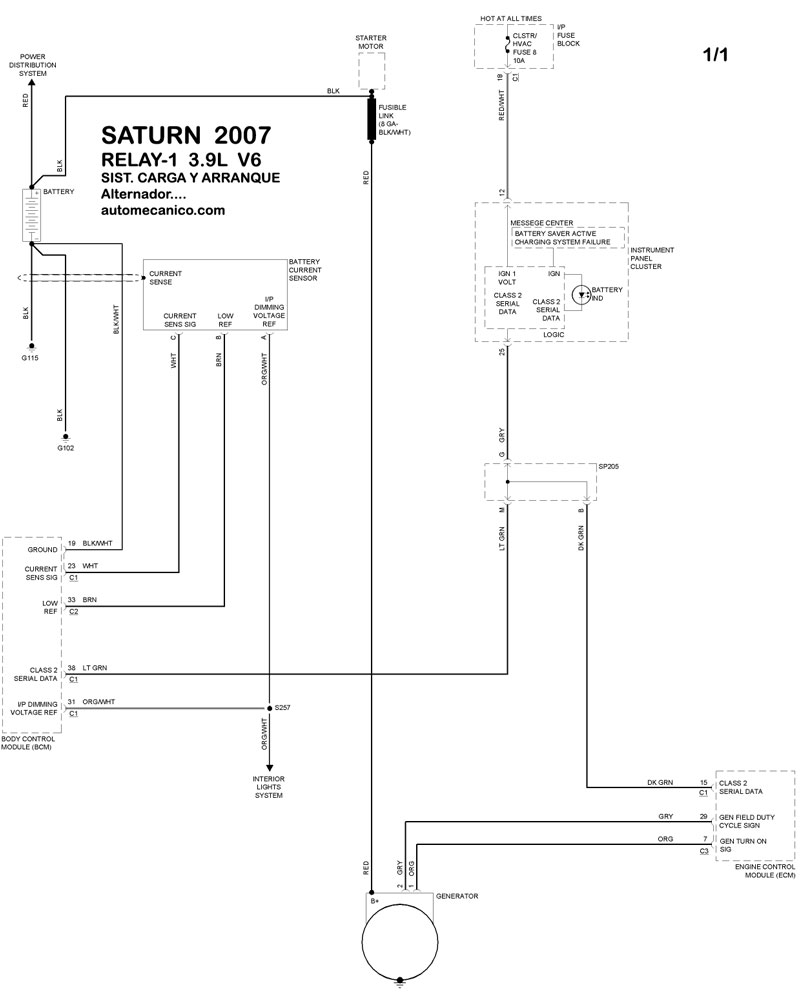

| 3.9L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 3.9L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| RELAY-2 | |
| 3.9L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

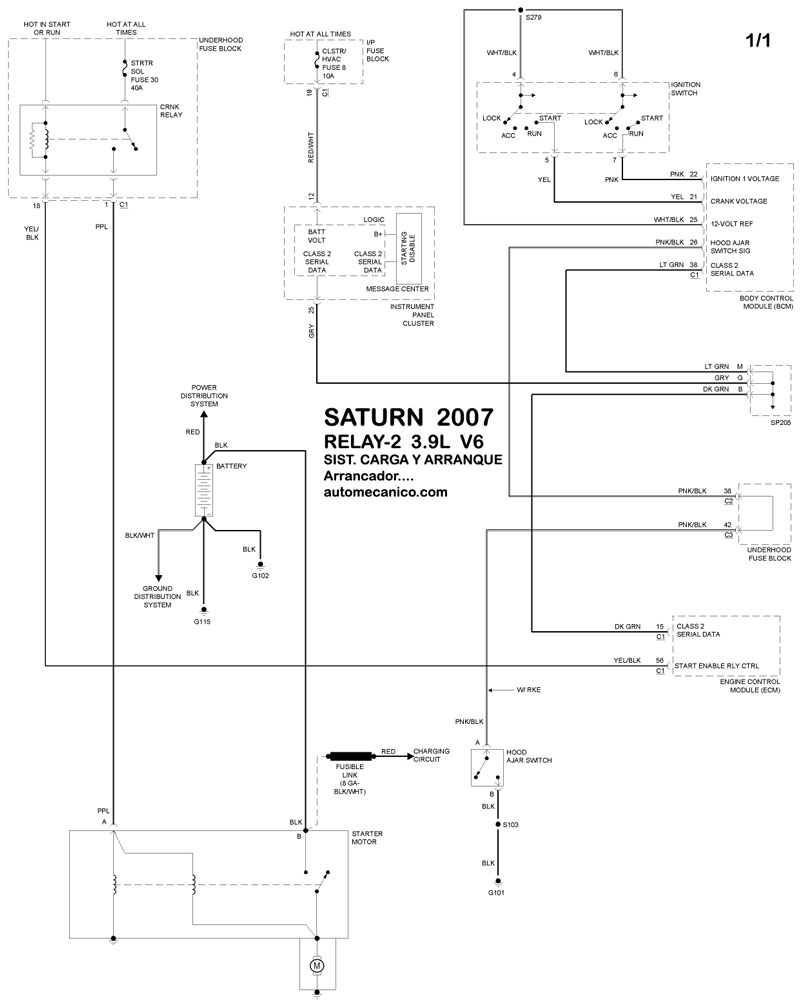

| 3.9L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| RELAY-3 | |
| 3.9L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 3.9L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| SKY | |

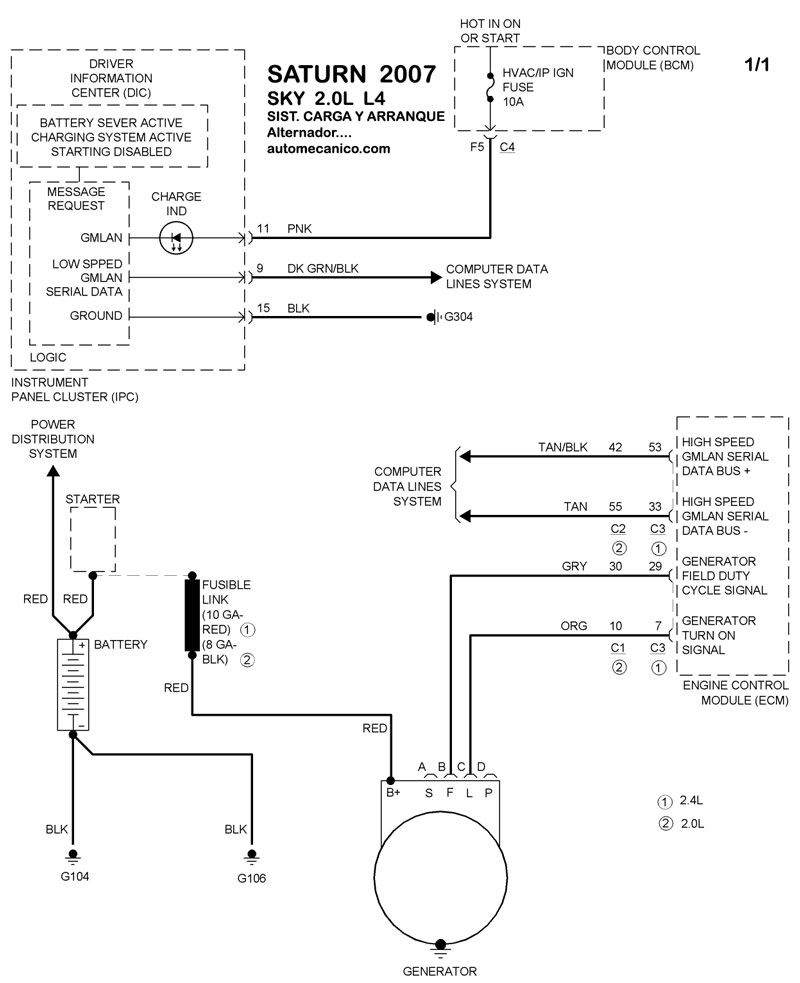

| 2.0L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

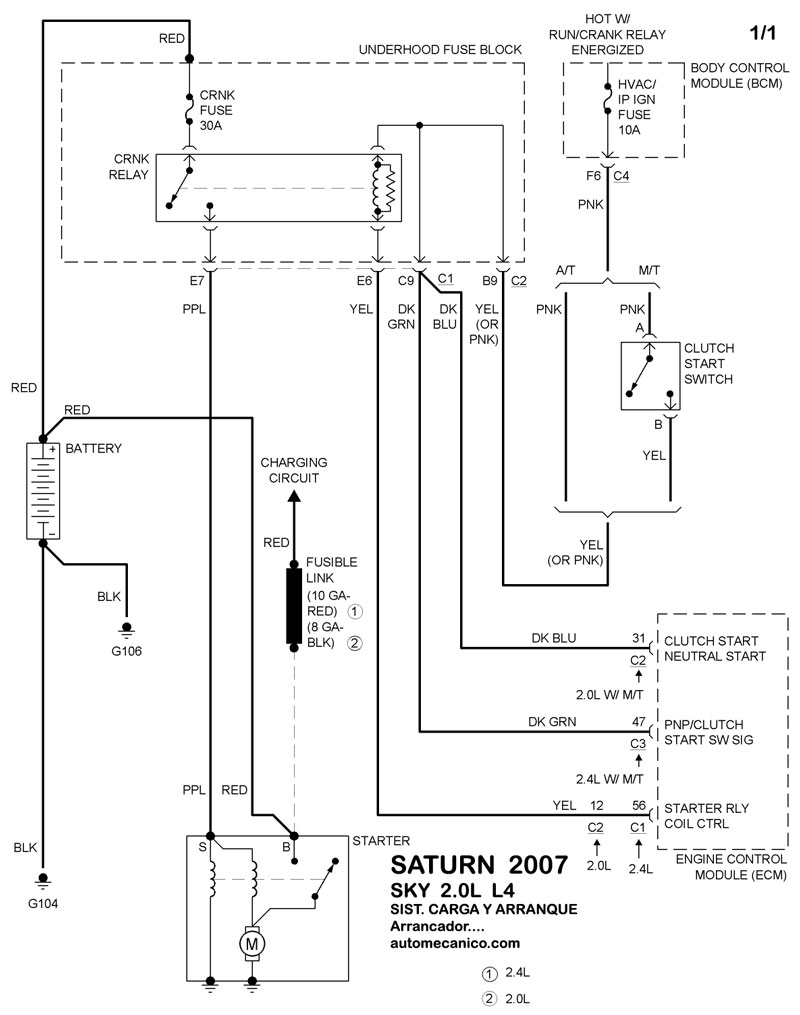

| 2.0L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| VUE | |
| 2.2L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.2L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 3.5L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

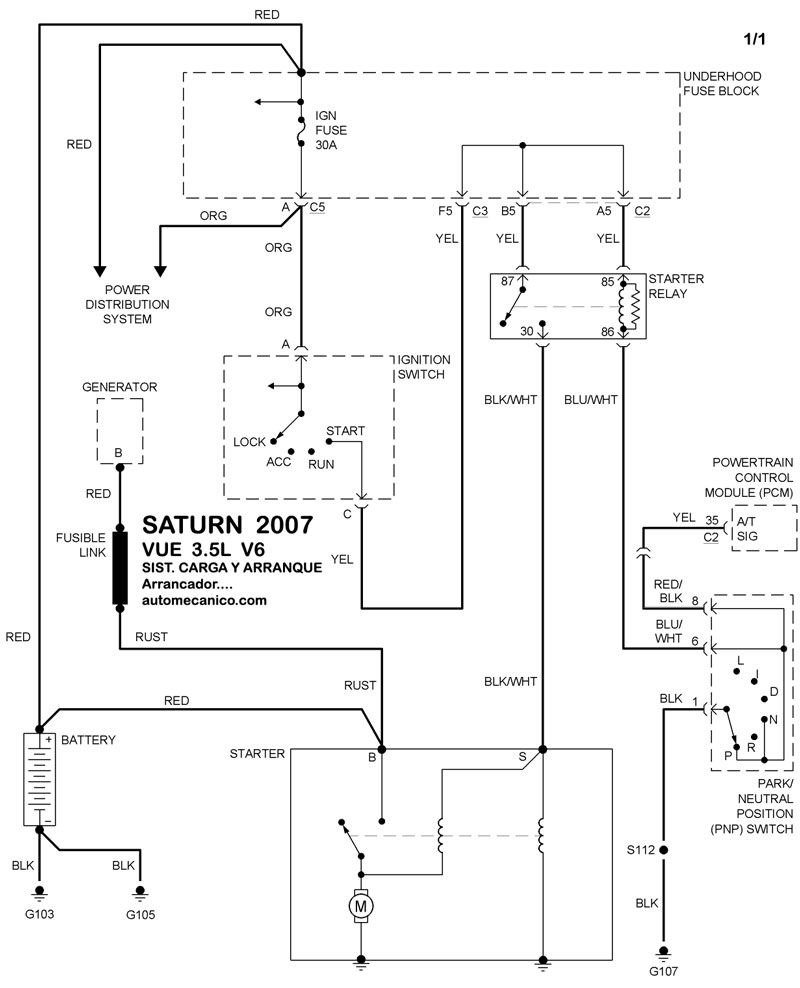

| 3.5L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
