| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - SUZUKI 2007 - Mecanica Automotriz - INDICE |
Diagramas SUZUKI : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
SUZUKI 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - SUZUKI 2007 |
| AERIO | |
| 2.3L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.3L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| FORENZA | |

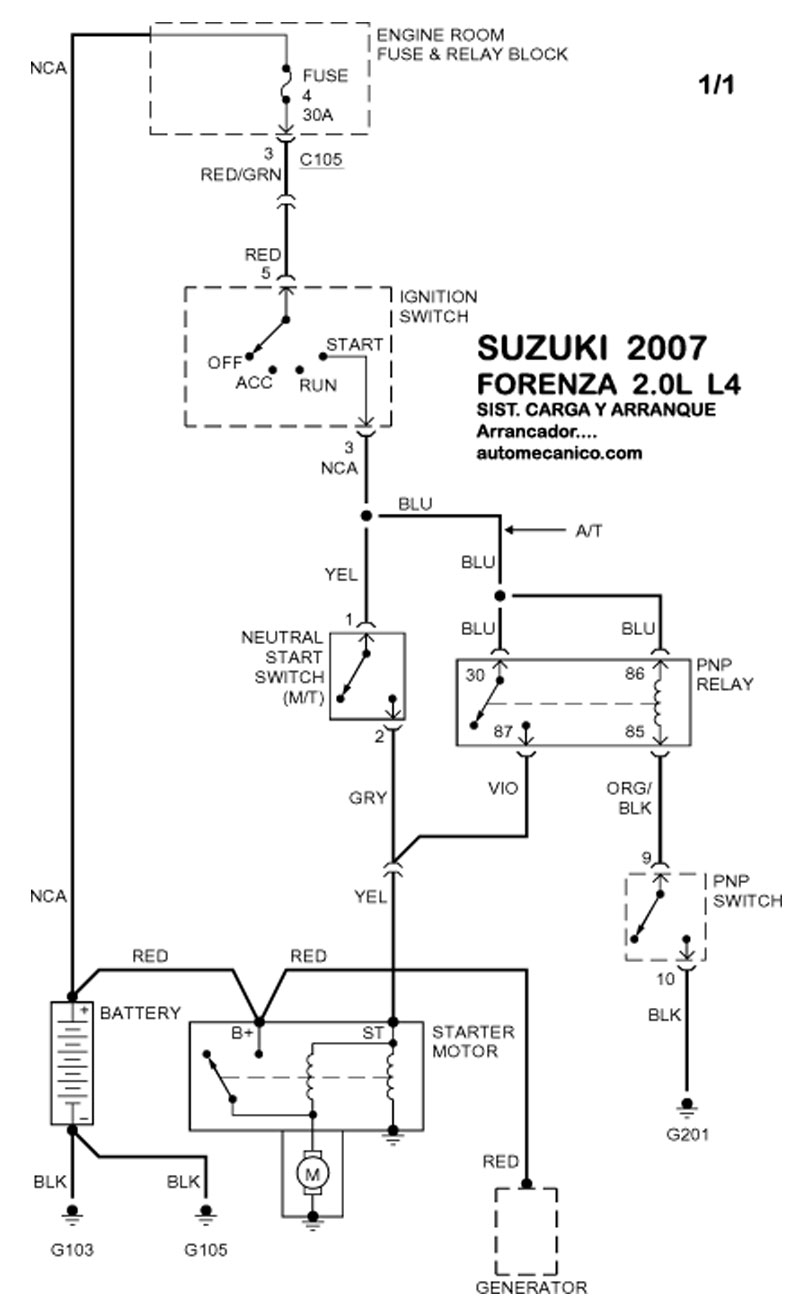

| 2.0L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.0L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| GRAND VITARA | |
| 2.7L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.7L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| RENO | |
| 2.0L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.0L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| SX4 | |

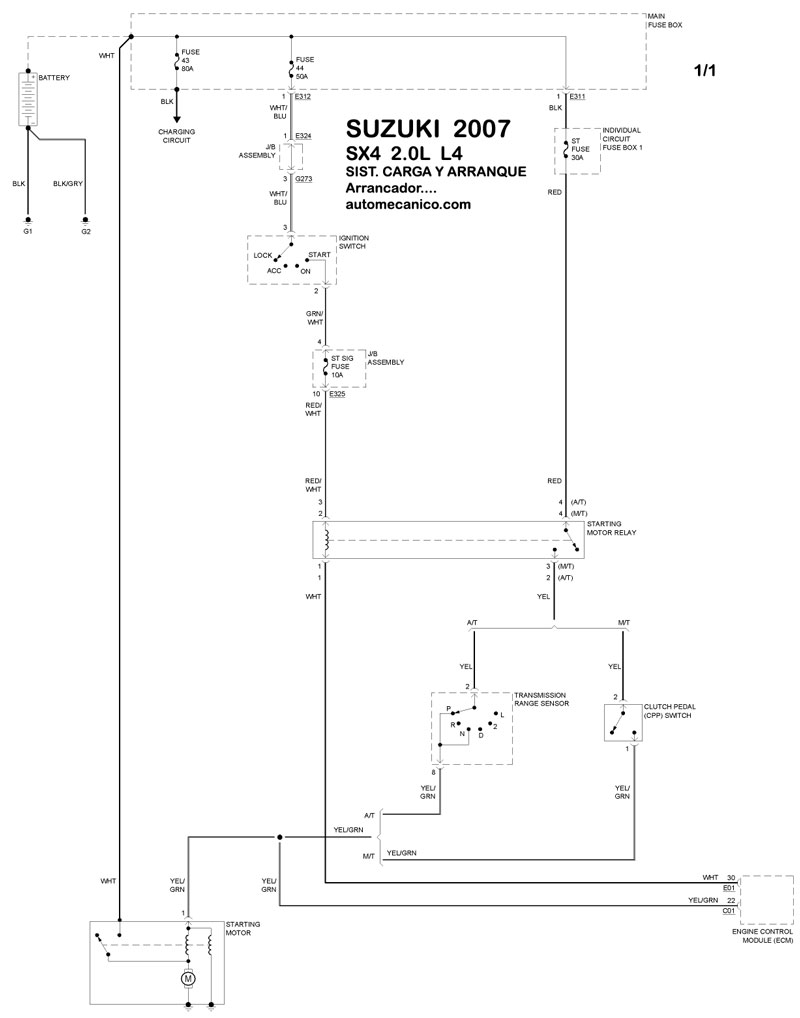

| 2.0L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.0L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| XL7 | |
| 3.6L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 3.6L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
