| DIAGRAMAS - ESQUEMAS GRAPHICS - 2000 - Mecanica Automotriz - CADILLAC |
Diagramas CADILLAC: 2000 : Antilock Brakes System - Sistema de Frenos Antibloqueo - Antiderrapantes - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Frenos [Antilock Brakes System] - CADILLAC 2000 |
| YEAR | MODELO | DIAGRAMA |
| CATERA | ||
| 2000 | 3.0L 6 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |
| DEVILLE | ||
| 2000 | 4.6L 8 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |
| EL DORADO | ||
| 2000 | 4.6L 8 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |
| ESCALADE | ||

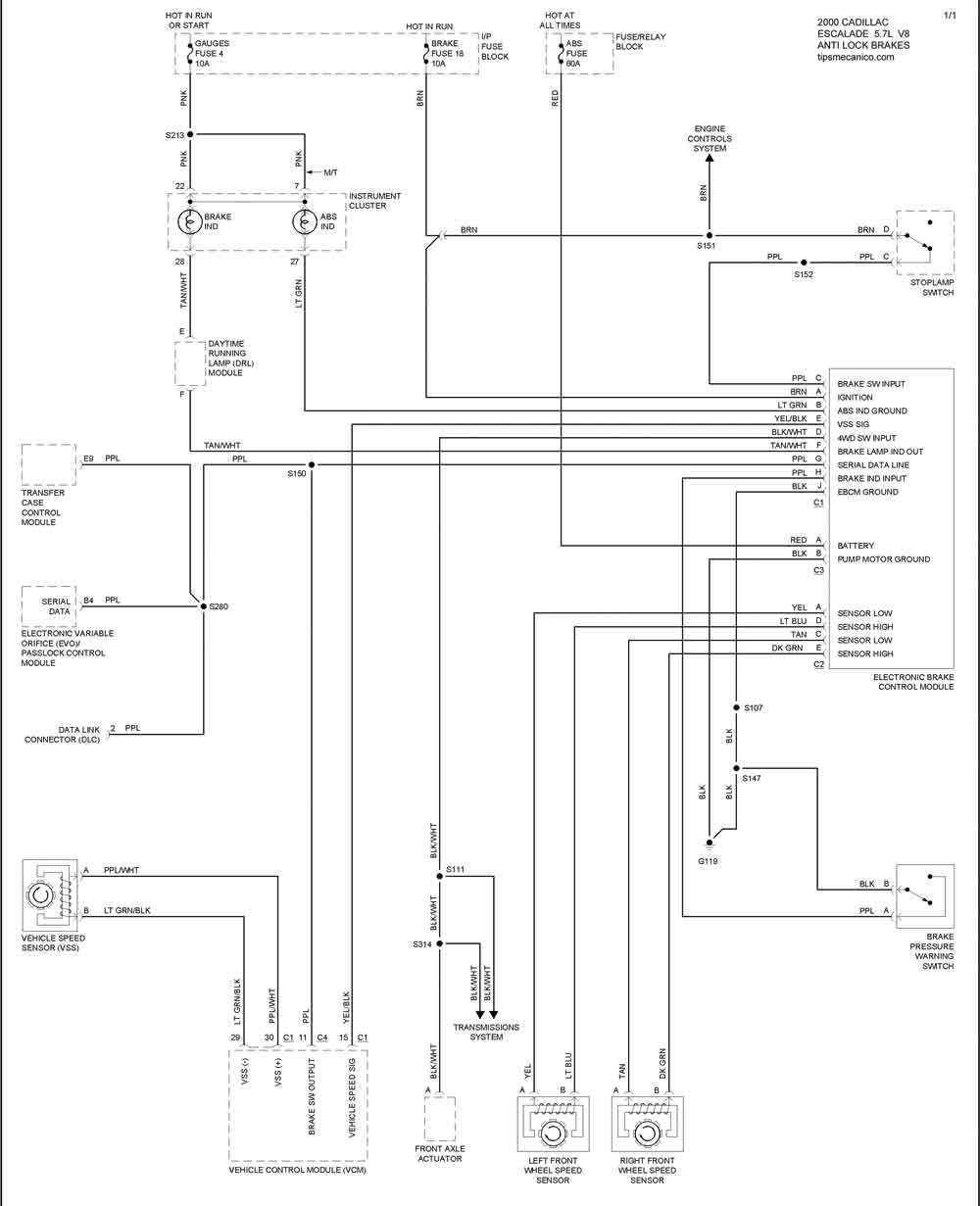

| 2000 | 5.7L 8 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |
| SEVILLE | ||
| 2000 | 4.6L 8 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |
