| DIAGRAMAS - ESQUEMAS GRAPHICS - 2000 - Mecanica Automotriz - HONDA |
Diagramas HONDA: 2000 : Antilock Brakes System - Sistema de Frenos Antibloqueo - Antiderrapantes - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Frenos [Antilock Brakes System] - HONDA 2000 |
| YEAR | MODELO | DIAGRAMA |
| ACCORD | ||
| 2000 | 2.3L 4 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 2.3L 4 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
| ACCORD | ||
| 2000 | 3.0L 6 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 3.0L 6 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
| CIVIC | ||
| 2000 | 1.6L 4 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
| CR-V | ||
| 2000 | 2.0L 4 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
| INSIGHT | ||
| 2000 | 1.0L 3 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
| ODYSSEY | ||
| 2000 | 3.5L 6 CIL. W/O Traction Control 1/2 | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 3.5L 6 CIL. W/O Traction Control 2/2 | ELECTRICO ANTI LOCK BRAKES |
| ODYSSEY | ||
| 2000 | 3.5L 6 CIL.W/ Traction Control 1/2 | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 3.5L 6 CIL. W/ Traction Control 2/2 | ELECTRICO ANTI LOCK BRAKES |
| PASSPORT | ||
| 2000 | 3.2L 6 CILINDROS | ELECTRICO ANTI LOCK BRAKES |

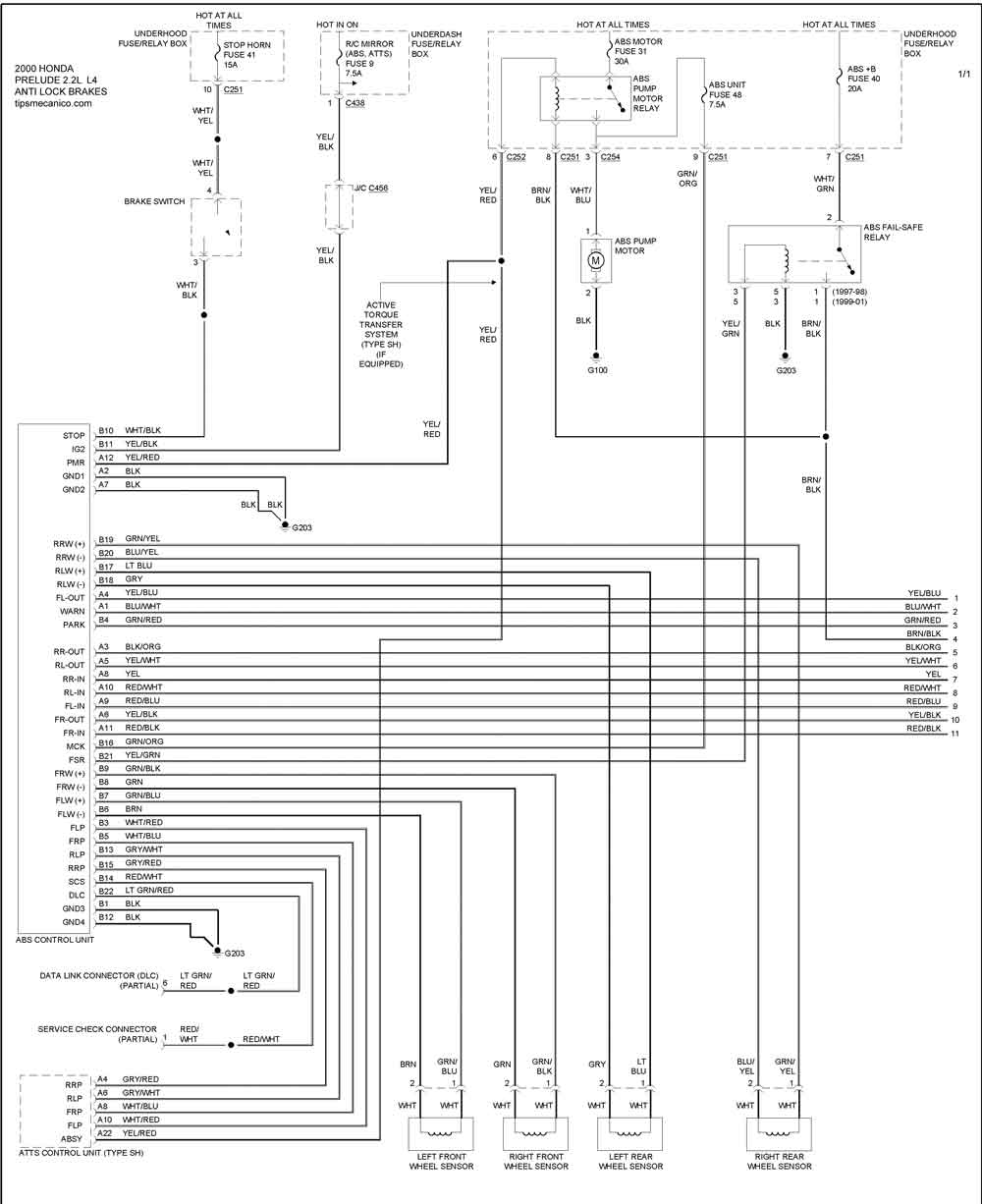

| PRELUDE | ||
| 2000 | 2.2L 4 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 2.2L 4 CILINDROS | ELECTRICO ANTI LOCK BRAKES |

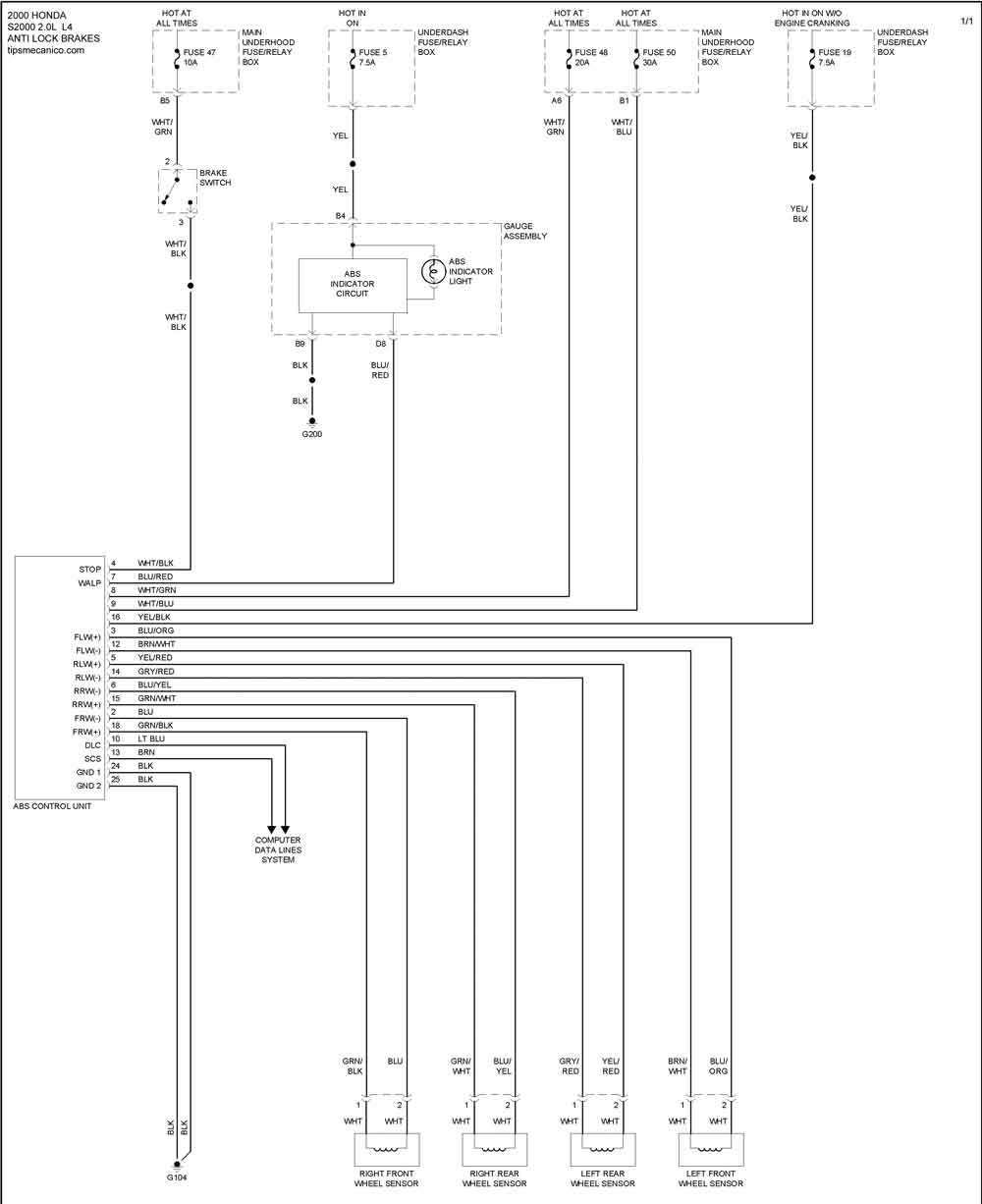

| S2000 | ||
| 2000 | 2.0L 4 CILINDROS | ELECTRICO ANTI LOCK BRAKES |
