DIAGRAMAS - ESQUEMAS GRAPHICS - 2000 - Mecanica Automotriz - LEXUS

Diagramas LEXUS: 2000 : Antilock Brakes System - Sistema de Frenos Antibloqueo - Antiderrapantes - 2000
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Frenos [Antilock Brakes System] - LEXUS 2000
YEAR MODELO DIAGRAMA
  RX300

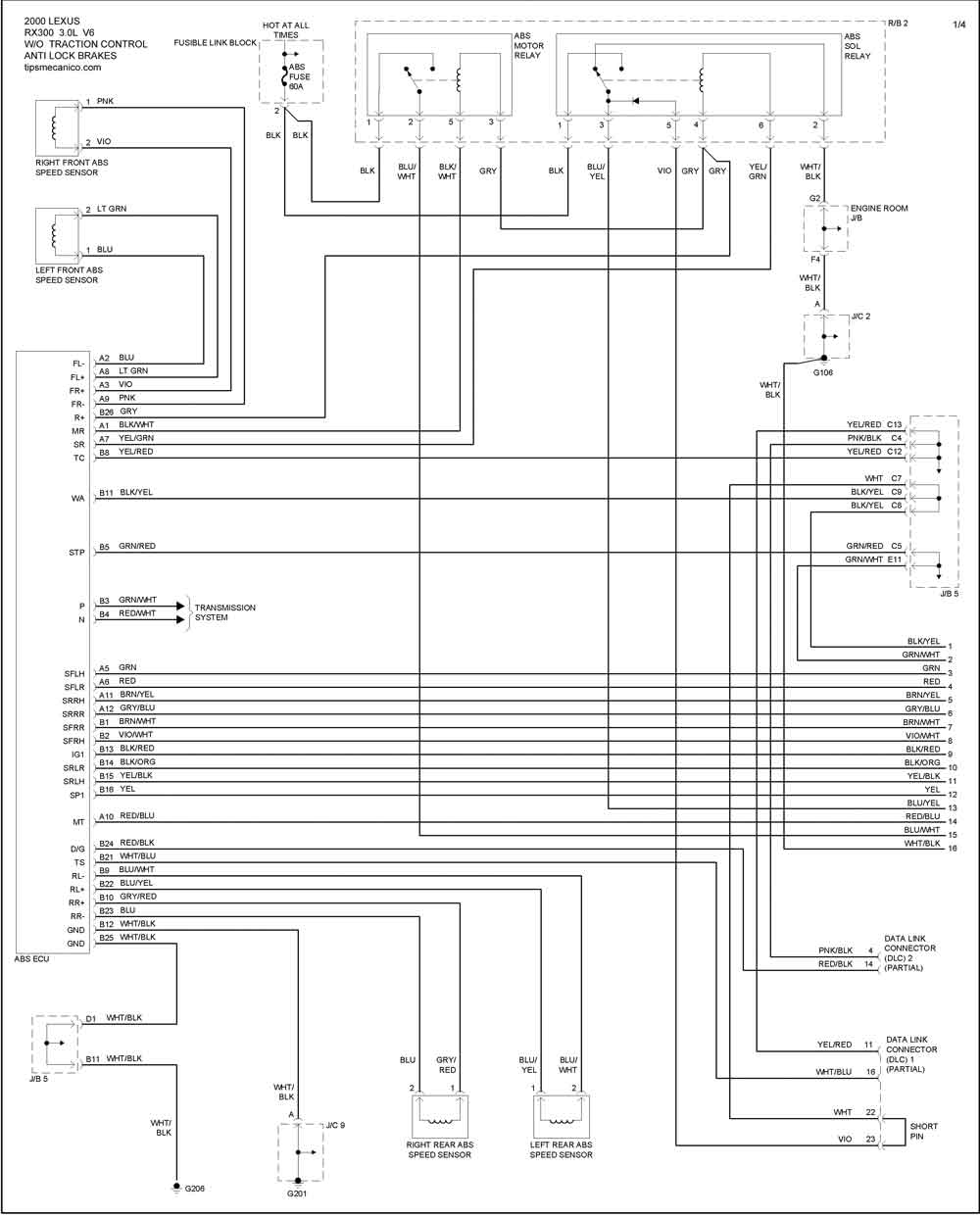

2000 3.0L 6 Cil. W/O Traction Control 1/2 ELECTRICO ANTI LOCK BRAKES

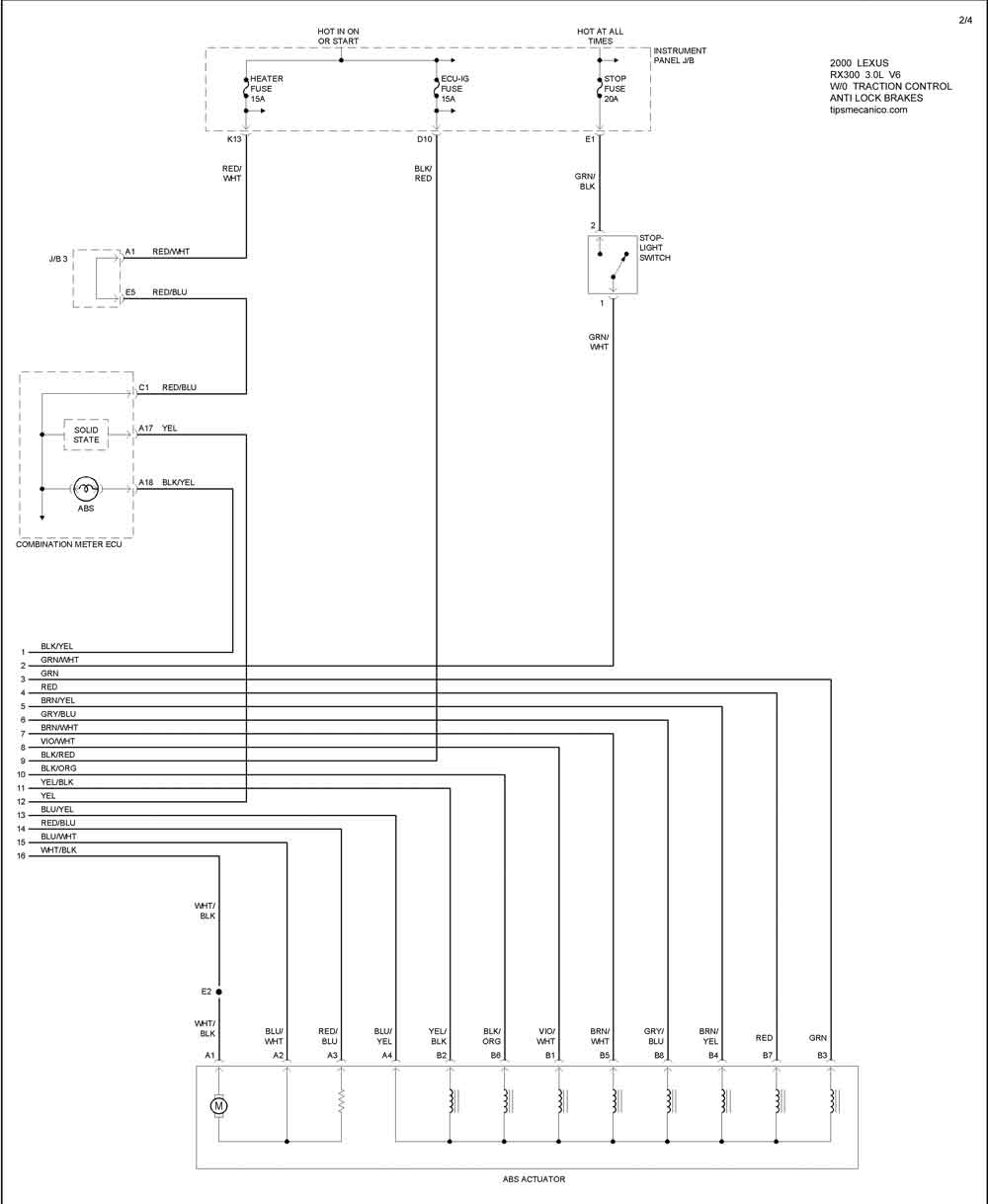

2000 3.0L 6 Cil. W/O Traction Control 2/2 ELECTRICO ANTI LOCK BRAKES
  RX300

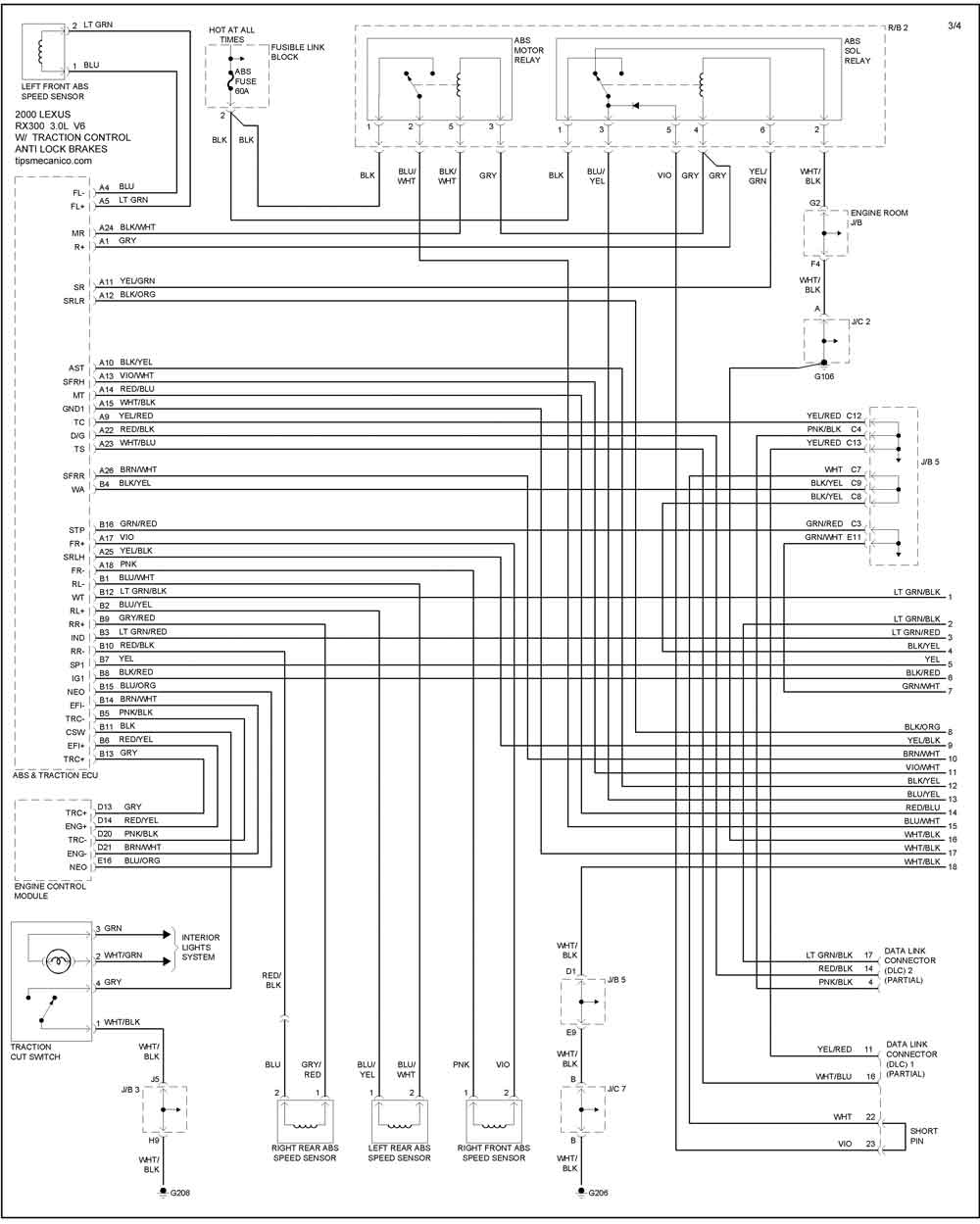

2000 3.0L 6 Cil. W/ Traction Control 1/2 ELECTRICO ANTI LOCK BRAKES

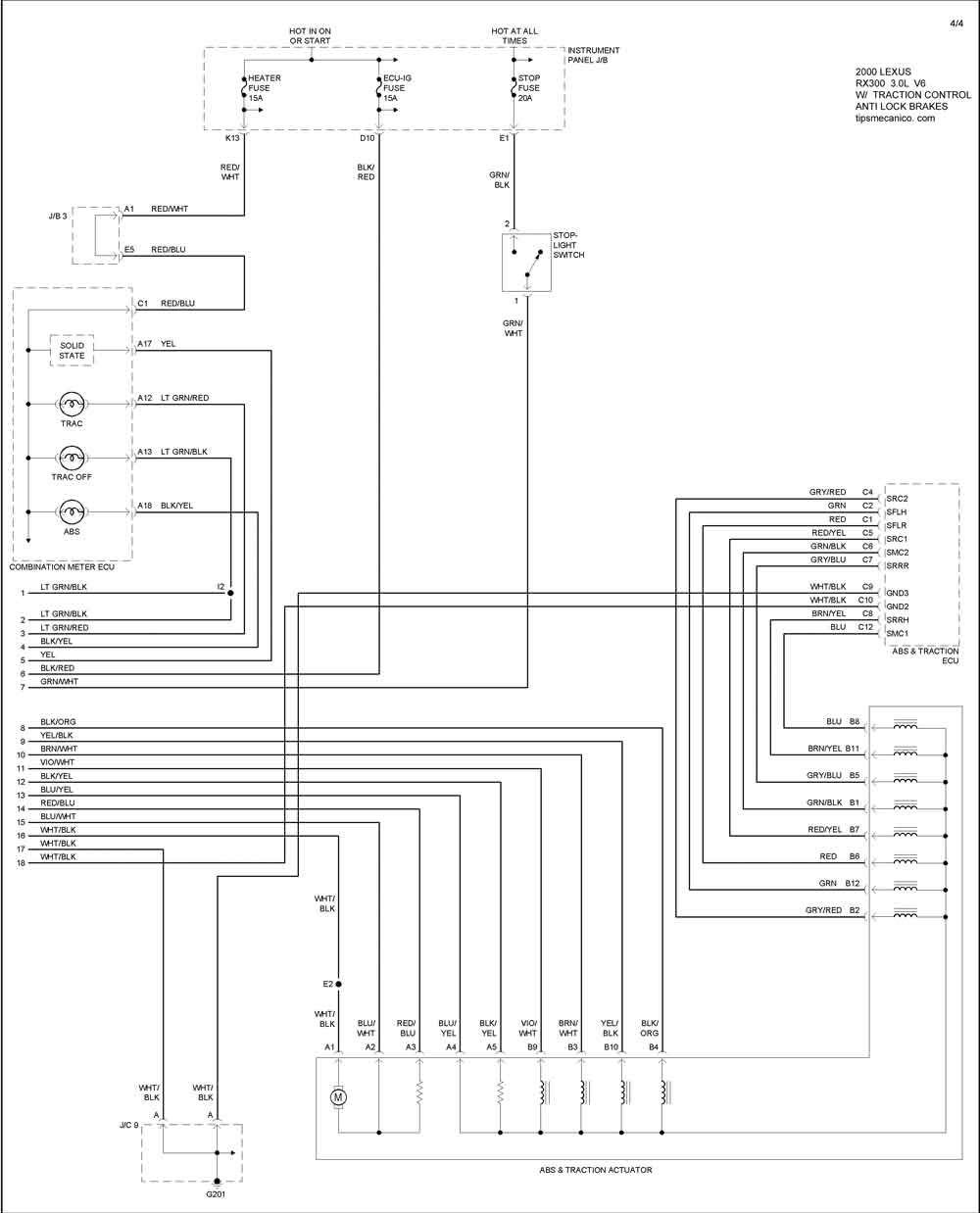

2000 3.0L 6 Cil. W/ Traction Control 2/2 ELECTRICO ANTI LOCK BRAKES
  SC300

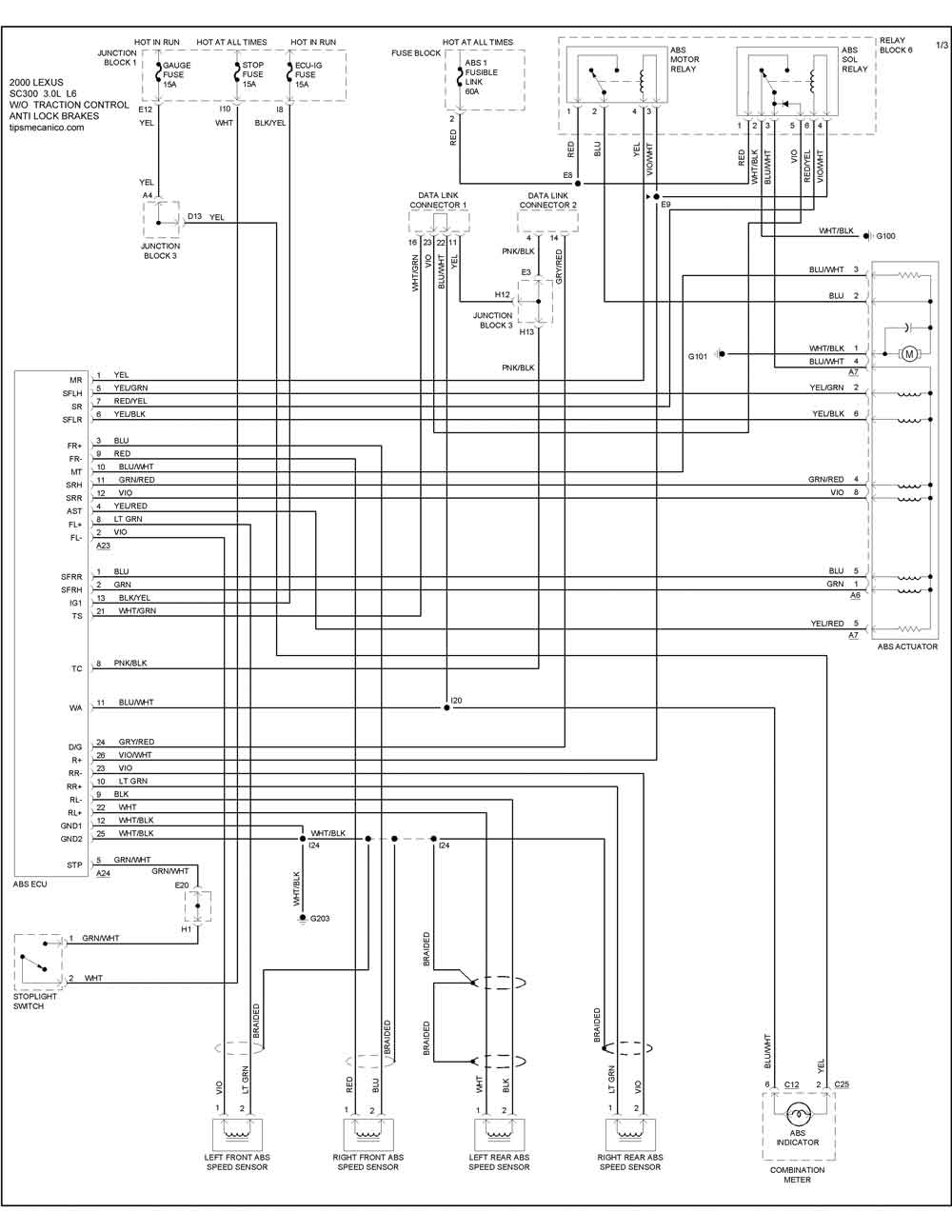

2000 3.0L 6 Cil. W/O Traction Control 1/1 ELECTRICO ANTI LOCK BRAKES

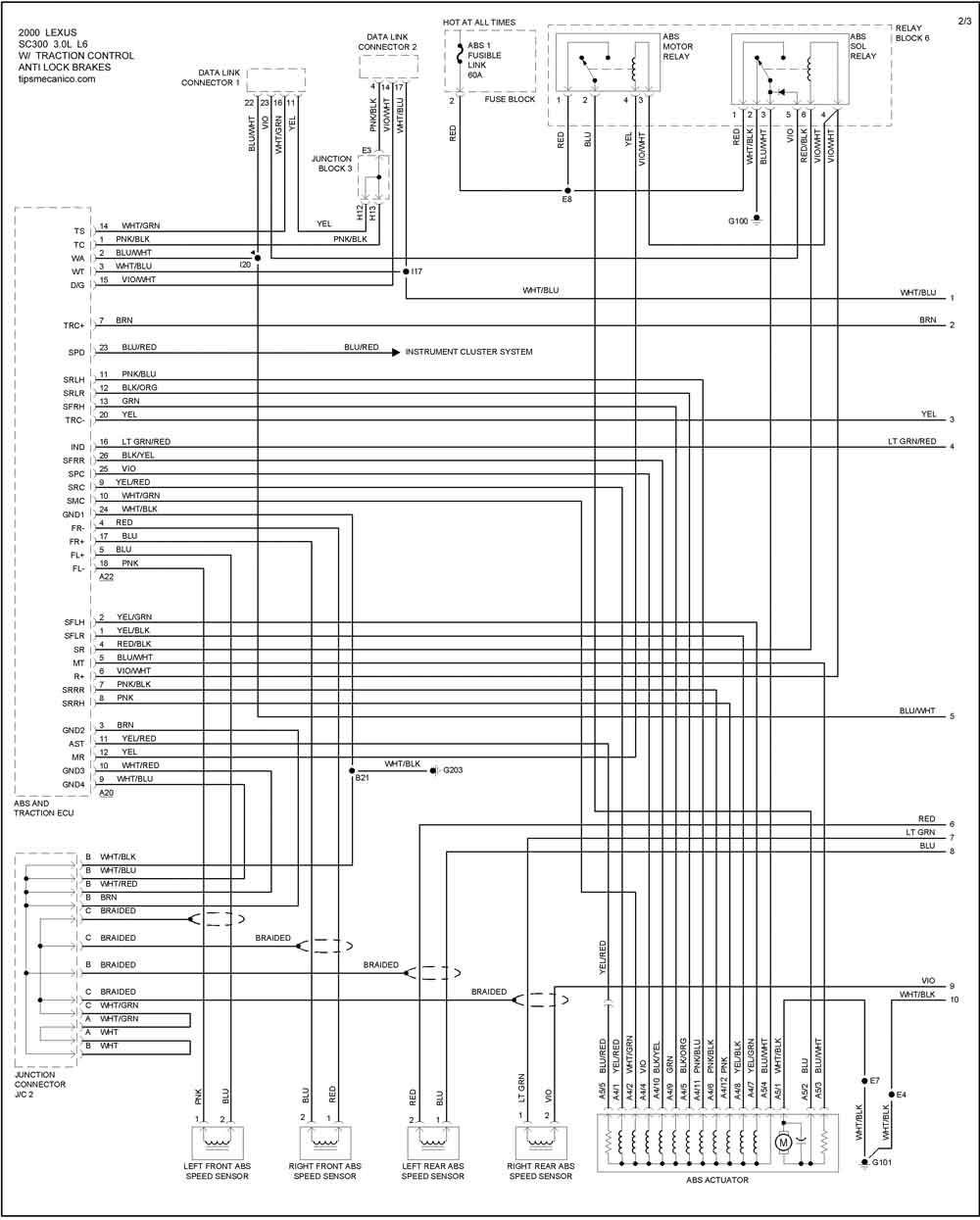

2000 3.0L 6 Cil. W/ Traction Control 1/2 ELECTRICO ANTI LOCK BRAKES

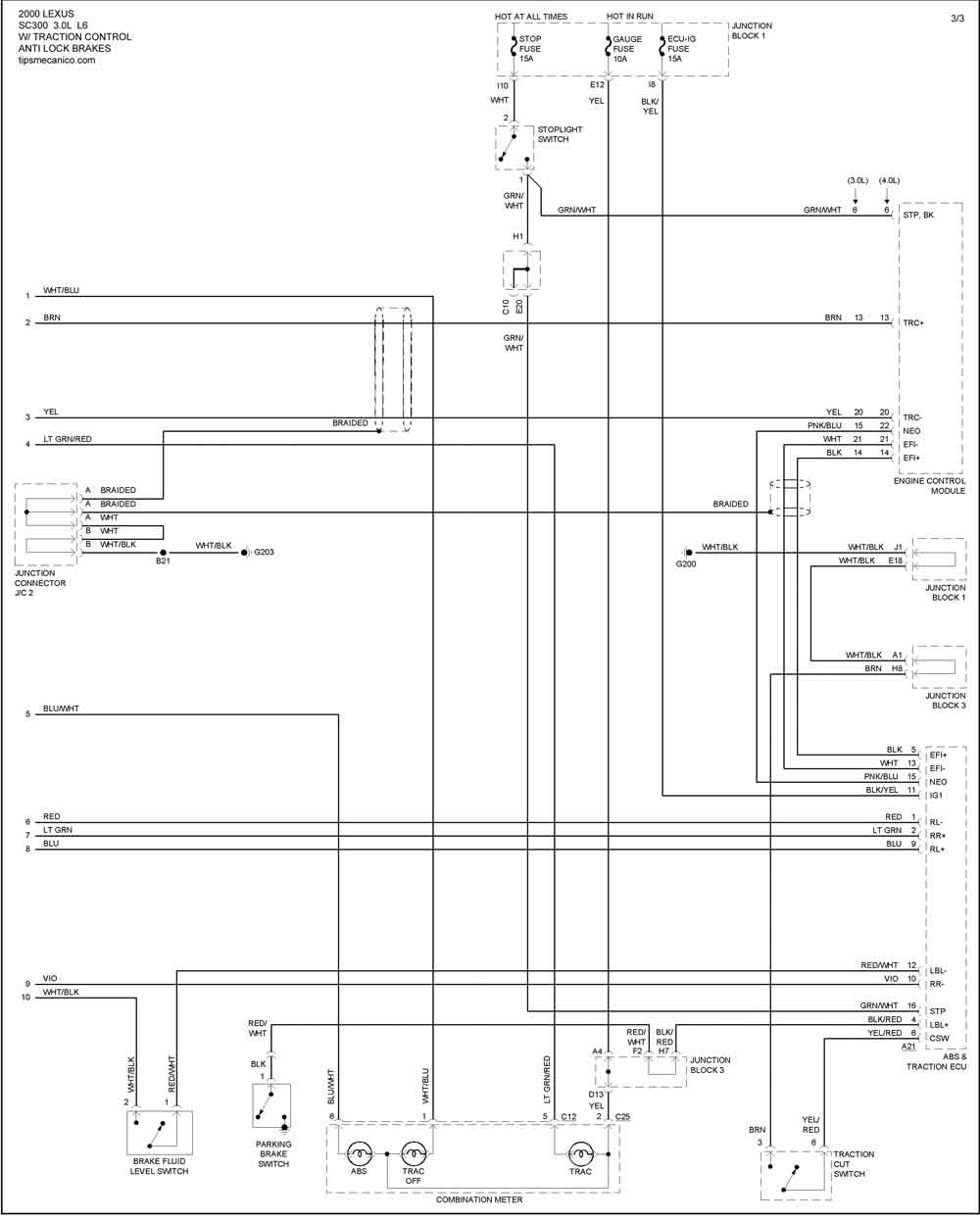

2000 3.0L 6 Cil. W/ Traction Control  2/2 ELECTRICO ANTI LOCK BRAKES
  SC400

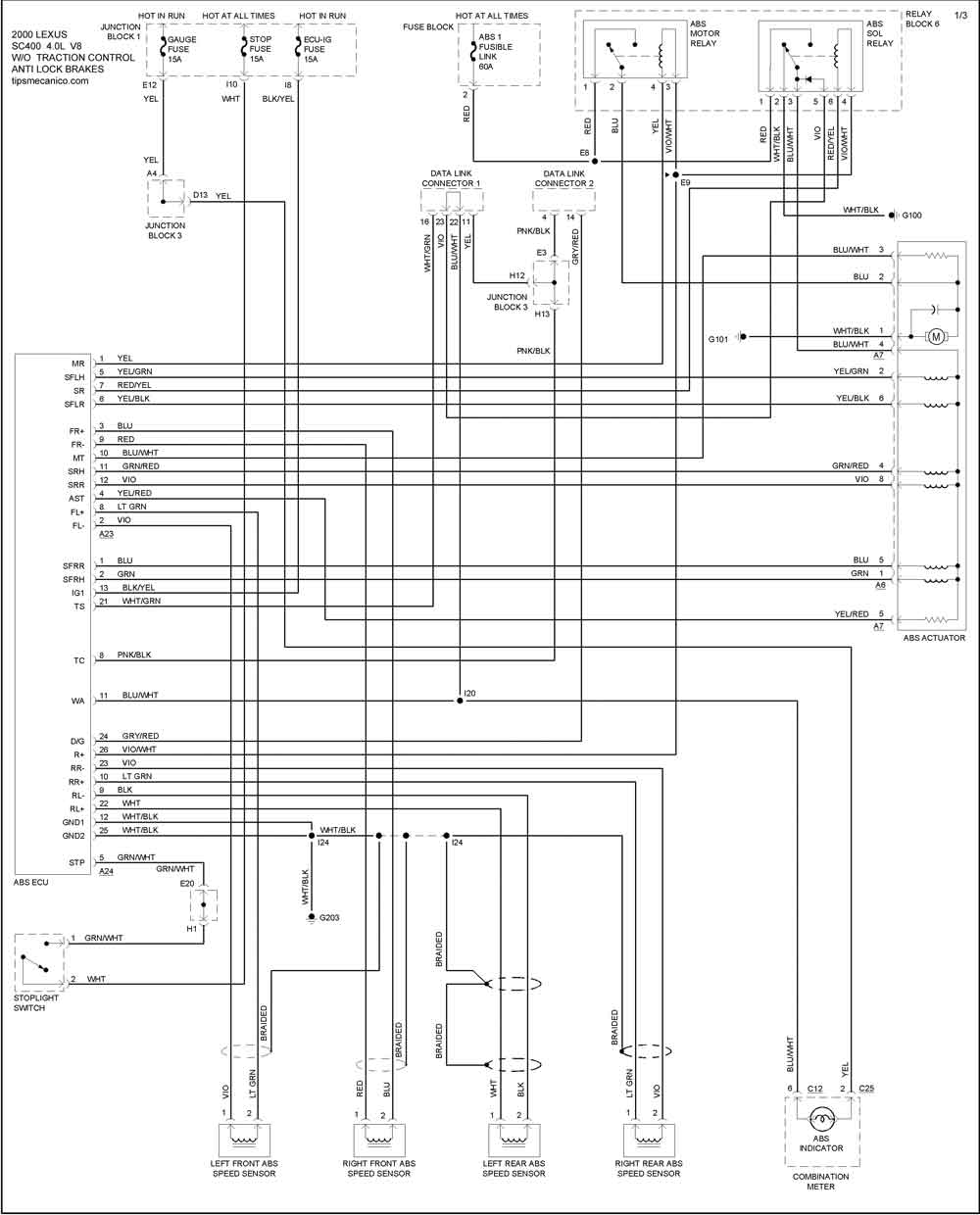

2000 4.0L 8 Cil. W/O Traction Control  1/1 ELECTRICO ANTI LOCK BRAKES

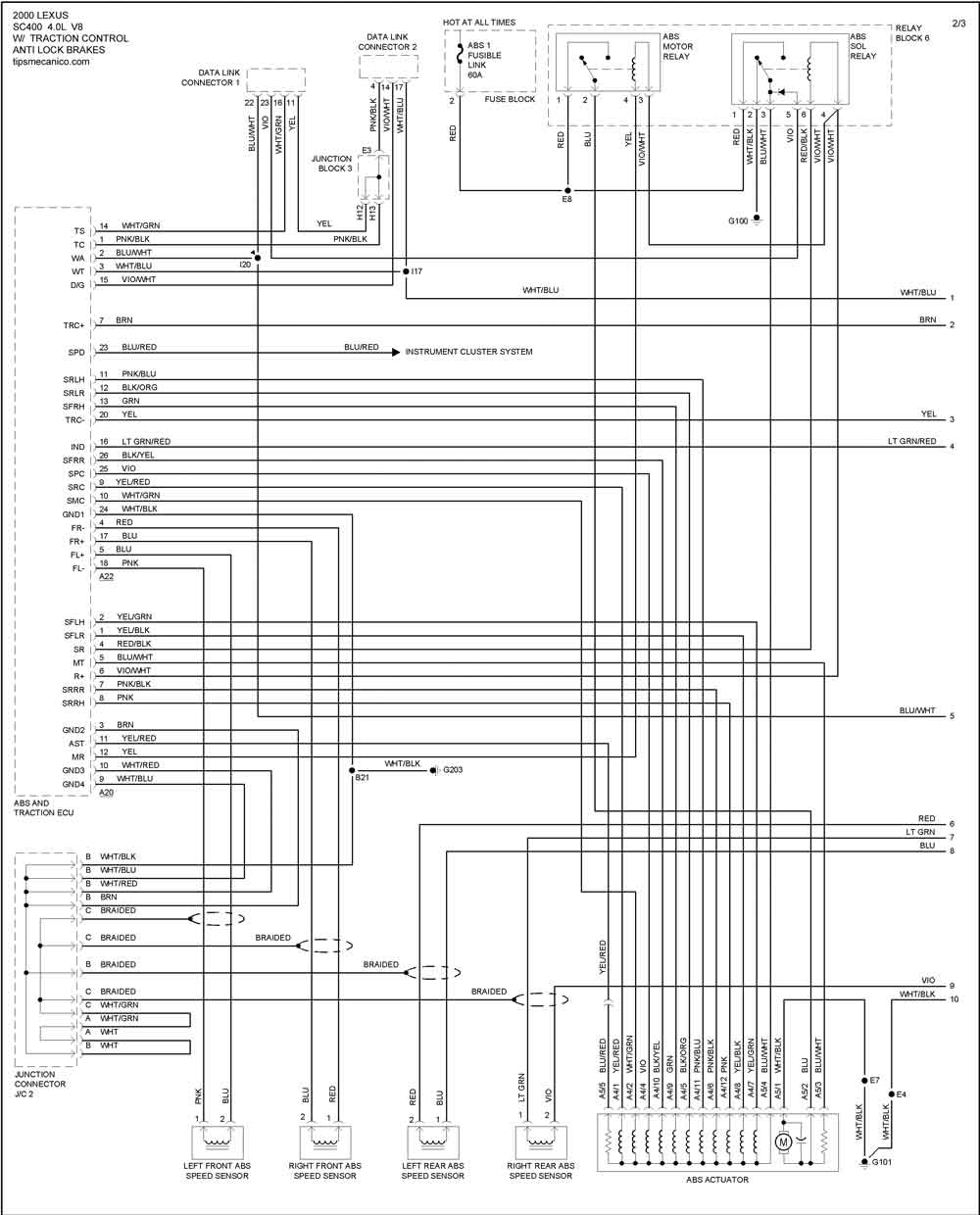

2000 4.0L 8 Cil. W/ Traction Control 1/2 ELECTRICO ANTI LOCK BRAKES
2000 4.0L 8 Cil. W/ Traction Control 2/2 ELECTRICO ANTI LOCK BRAKES
