| DIAGRAMAS - ESQUEMAS GRAPHICS - 2000 - Mecanica Automotriz - MERCEDES BENZ |
Diagramas MERCEDES BENZ: 2000 : Antilock Brakes System - Sistema de Frenos Antibloqueo - Antiderrapantes - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Frenos [Antilock Brakes System] - MERCEDES BENZ 2000 |
| YEAR | MODELO | DIAGRAMA |
| ML320 | ||

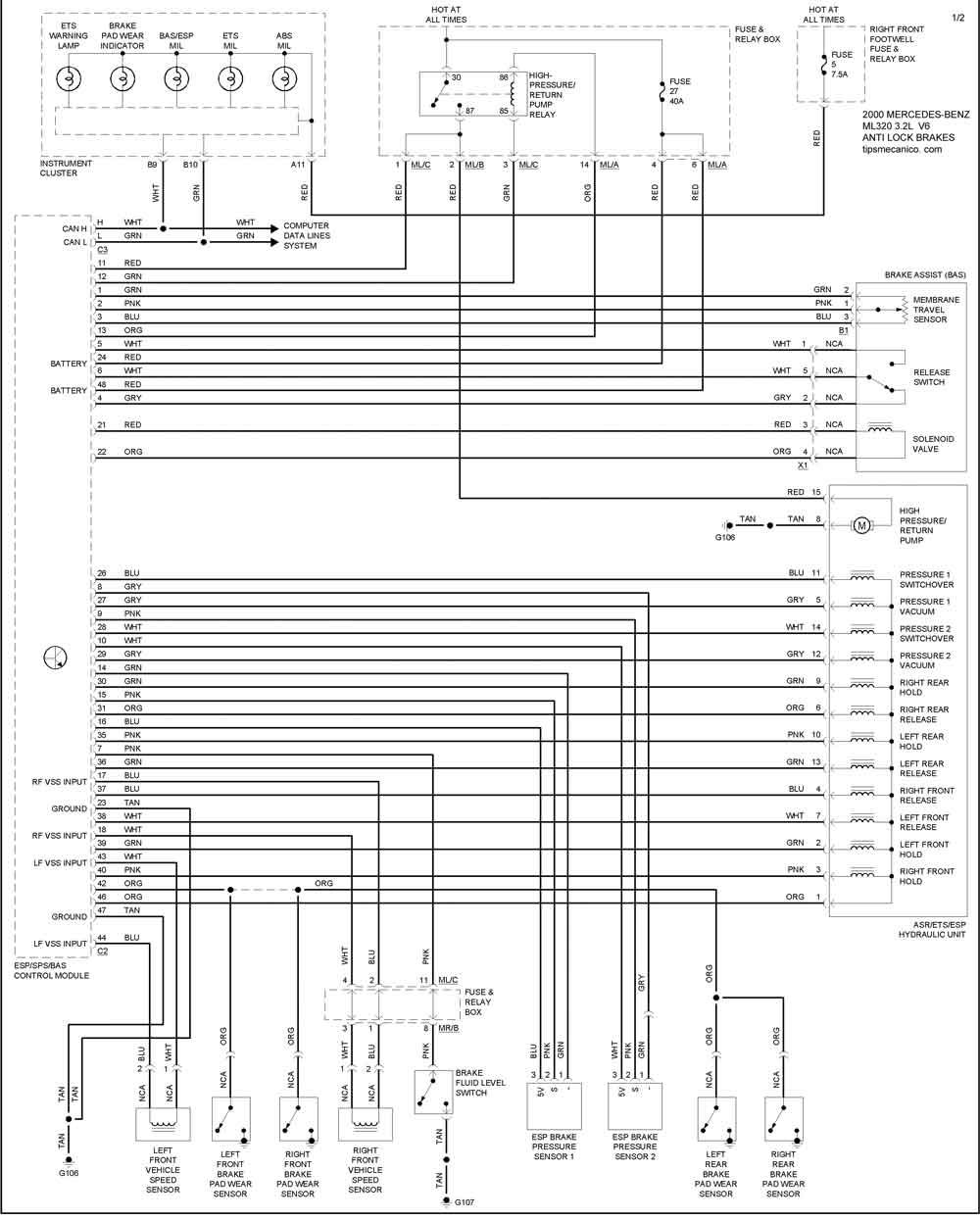

| 2000 | 3.2L 6 CILINDROS 1/2 | ANTI LOCK BRAKES SYSTEM |
| ML430 | ||
| 2000 | 4.3L 8 CILINDROS 1/2 | ANTI LOCK BRAKES SYSTEM |
| 2000 | 4.3L 8 CILINDROS 2/2 | ANTI LOCK BRAKES SYSTEM |
| S430 | ||
| 2000 | 4.3L 8 CILINDROS 1/2 | ANTI LOCK BRAKES SYSTEM |
| 2000 | 4.3L 8 CILINDROS 2/2 | ANTI LOCK BRAKES SYSTEM |
| S500 | ||
| 2000 | 5.0L 8 CILINDROS 1/2 | ANTI LOCK BRAKES SYSTEM |
| 2000 | 5.0L 8 CILINDROS 2/2 | ANTI LOCK BRAKES SYSTEM |
| SLK230 | ||
| 2000 | 2.3L 4 CILINDROS 1/2 | ANTI LOCK BRAKES SYSTEM |
| 2000 | 2.3L 4 CILINDROS 2/3 | ANTI LOCK BRAKES SYSTEM |
| 2000 | 2.3L 4 CILINDROS 3/2 | ANTI LOCK BRAKES SYSTEM |
