| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - BMW 2000 |
2000 - Diagramas BMW : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO- BMW 2000 |
| 540i | |
| 4.4L 8 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |
| 4.4L 8 CILINDROS 2/2 | AUTOMATIC A/C CIRCUIT |
| 740i | |

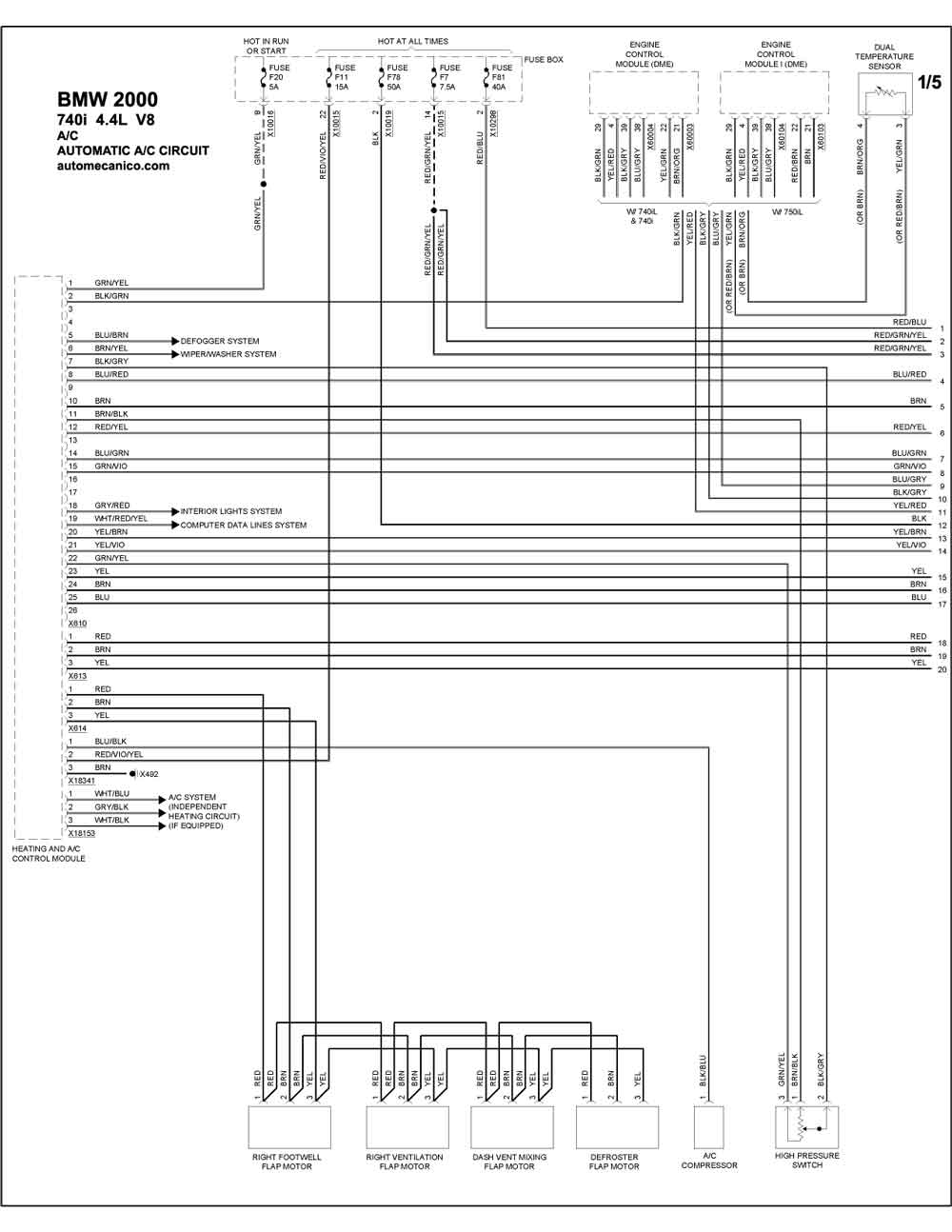

| 4.4L 8 CILINDROS 1/5 | AUTOMATIC A/C CIRCUIT |

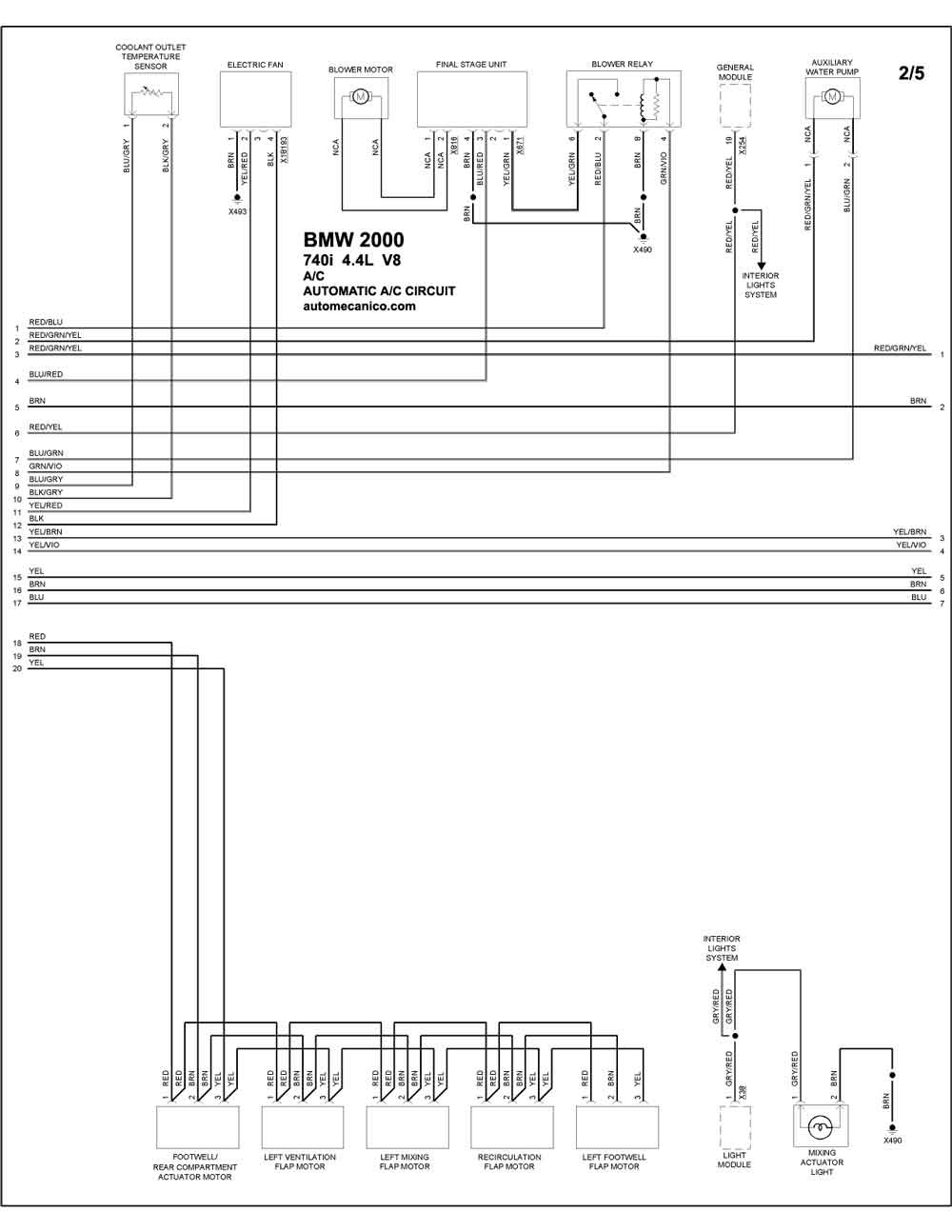

| 4.4L 8 CILINDROS 2/5 | AUTOMATIC A/C CIRCUIT |

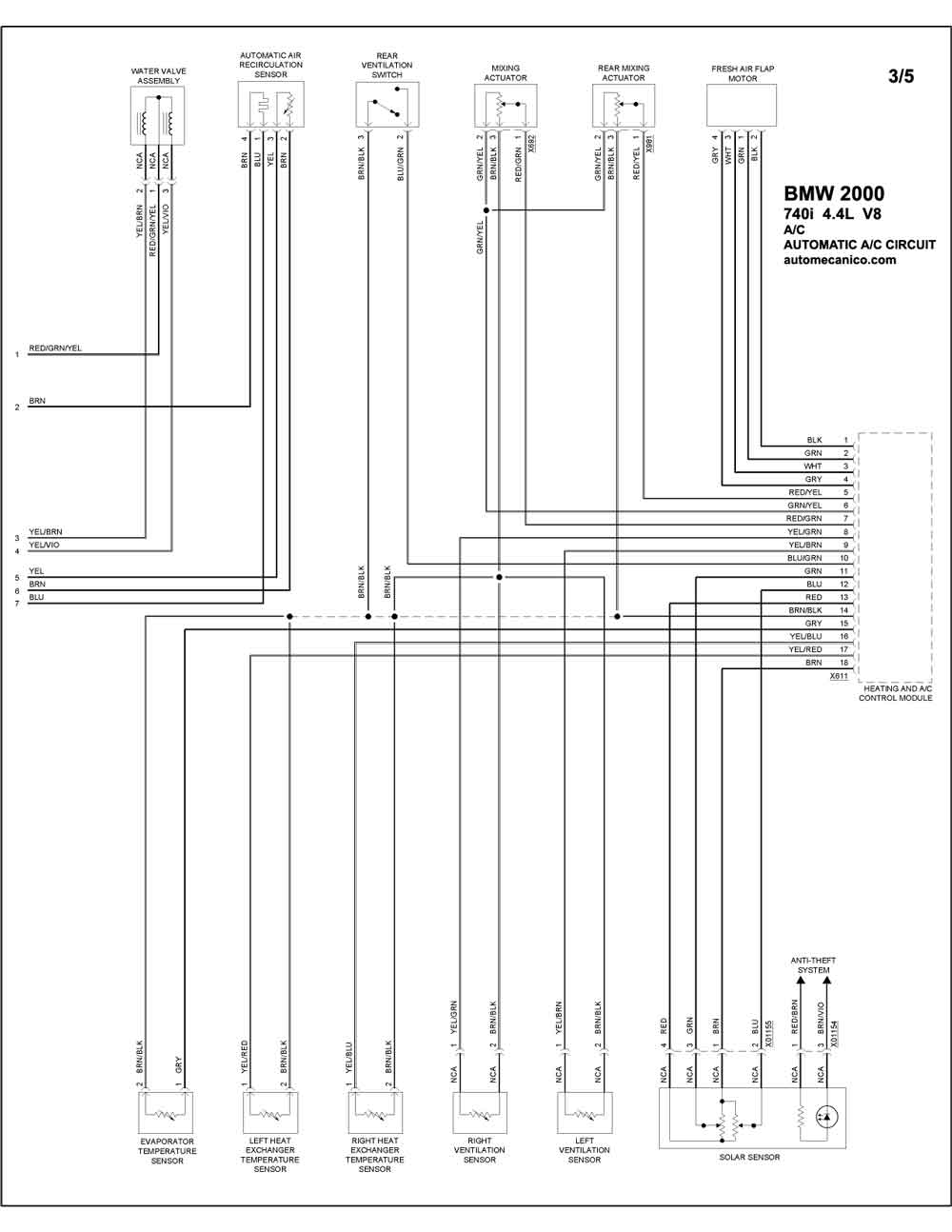

| 4.4L 8 CILINDROS 3/5 | AUTOMATIC A/C CIRCUIT |

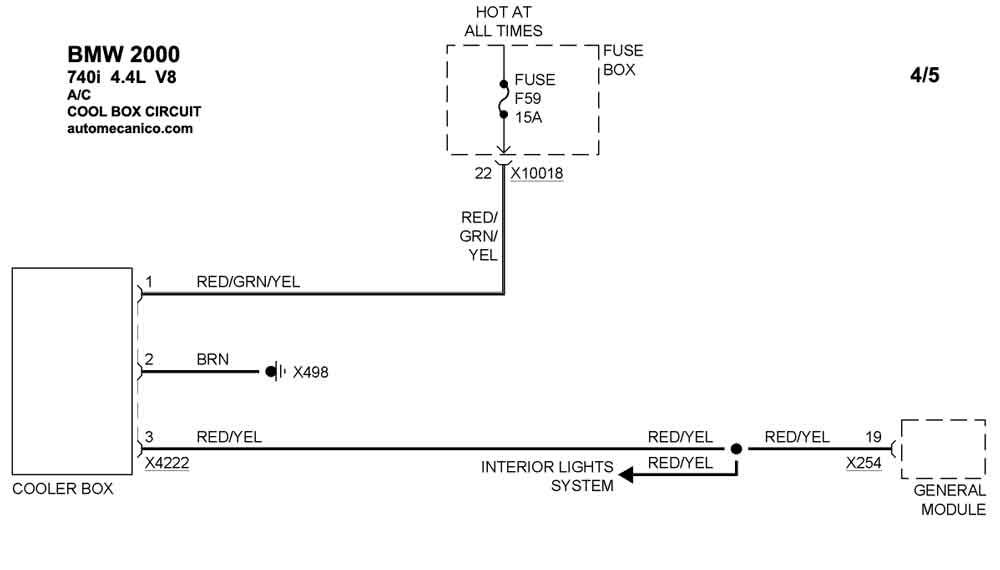

| 4.4L 8 CILINDROS 4/5 | COOL BOX CIRCUIT |

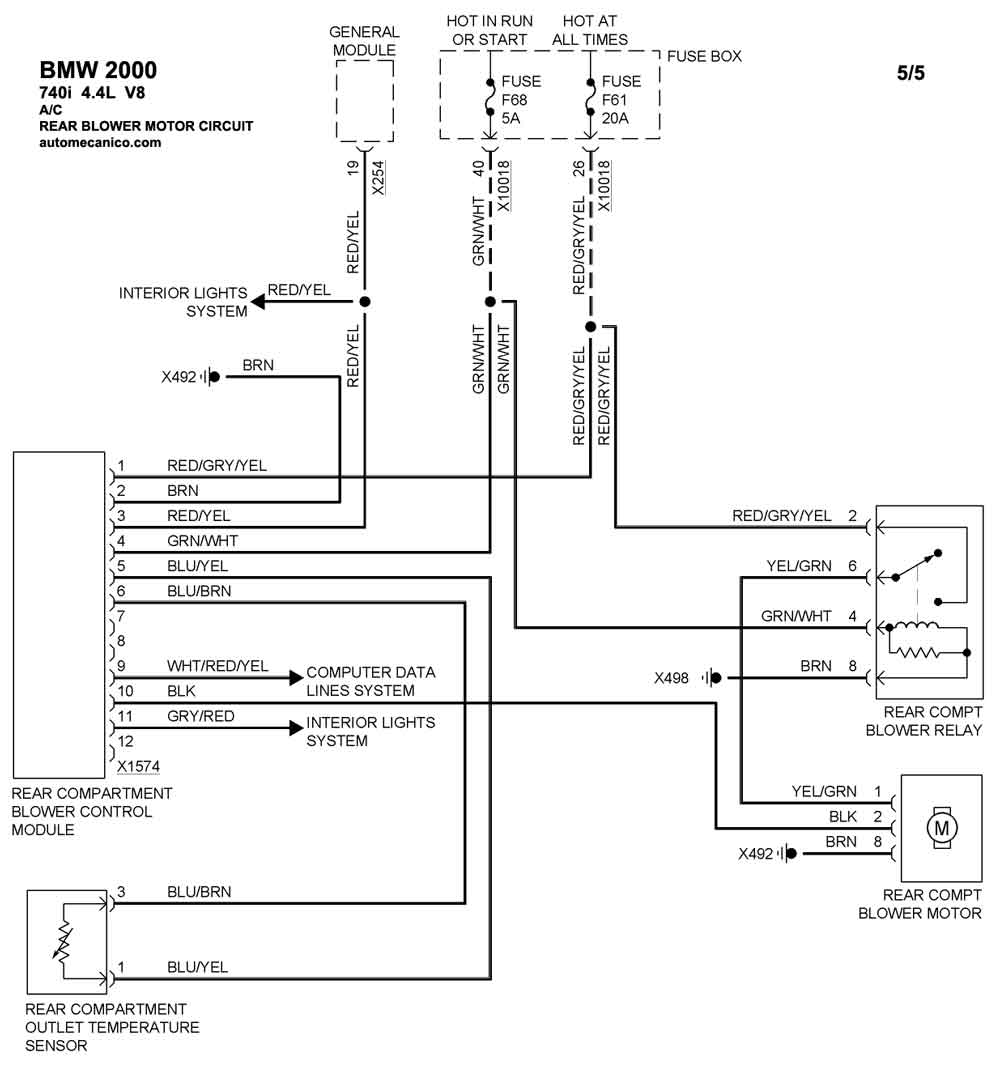

| 4.4L 8 CILINDROS 5/5 | REAR BLOWER MOTOR CIRCUIT |
| 740iL | |

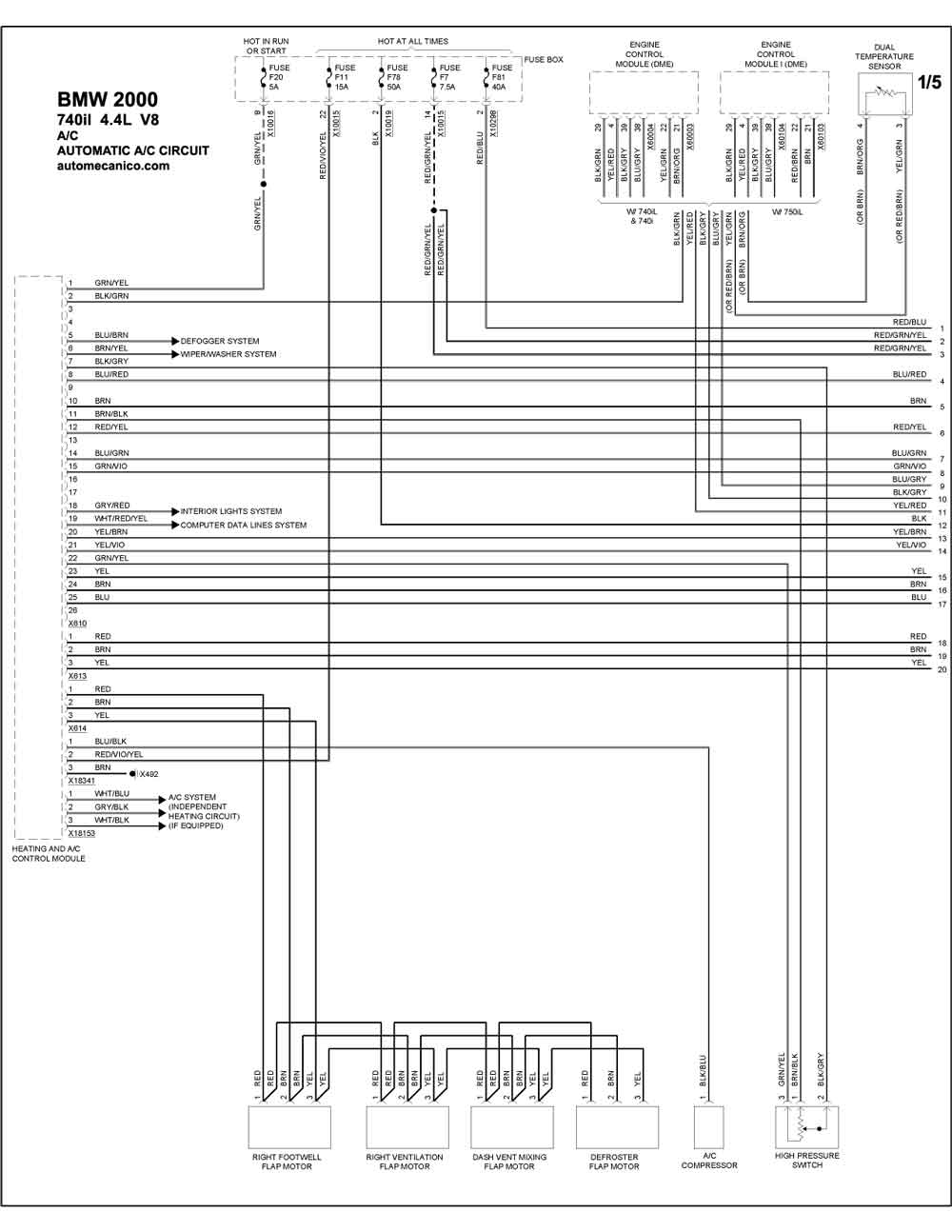

| 4.4L 8 CILINDROS 1/5 | AUTOMATIC A/C CIRCUIT |
| 4.4L 8 CILINDROS 2/5 | AUTOMATIC A/C CIRCUIT |

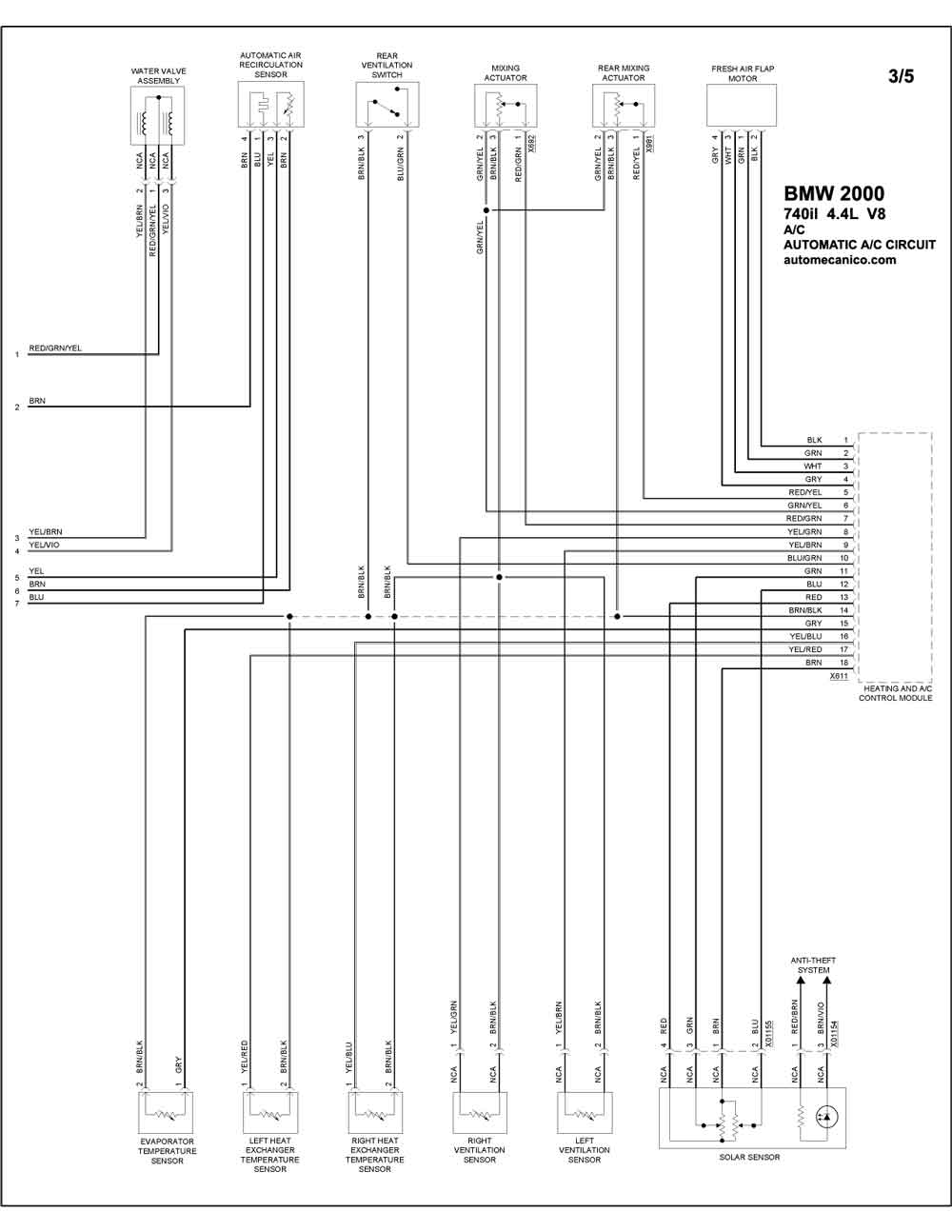

| 4.4L 8 CILINDROS 3/5 | AUTOMATIC A/C CIRCUIT |
| 4.4L 8 CILINDROS 4/5 | COOL BOX CIRCUIT |
| 4.4L 8 CILINDROS 5/5 | REAR BLOWER MOTOR CIRCUIT |
| 750iL | |
| 5.4L 12 CILINDROS 1/5 | AUTOMATIC A/C CIRCUIT |

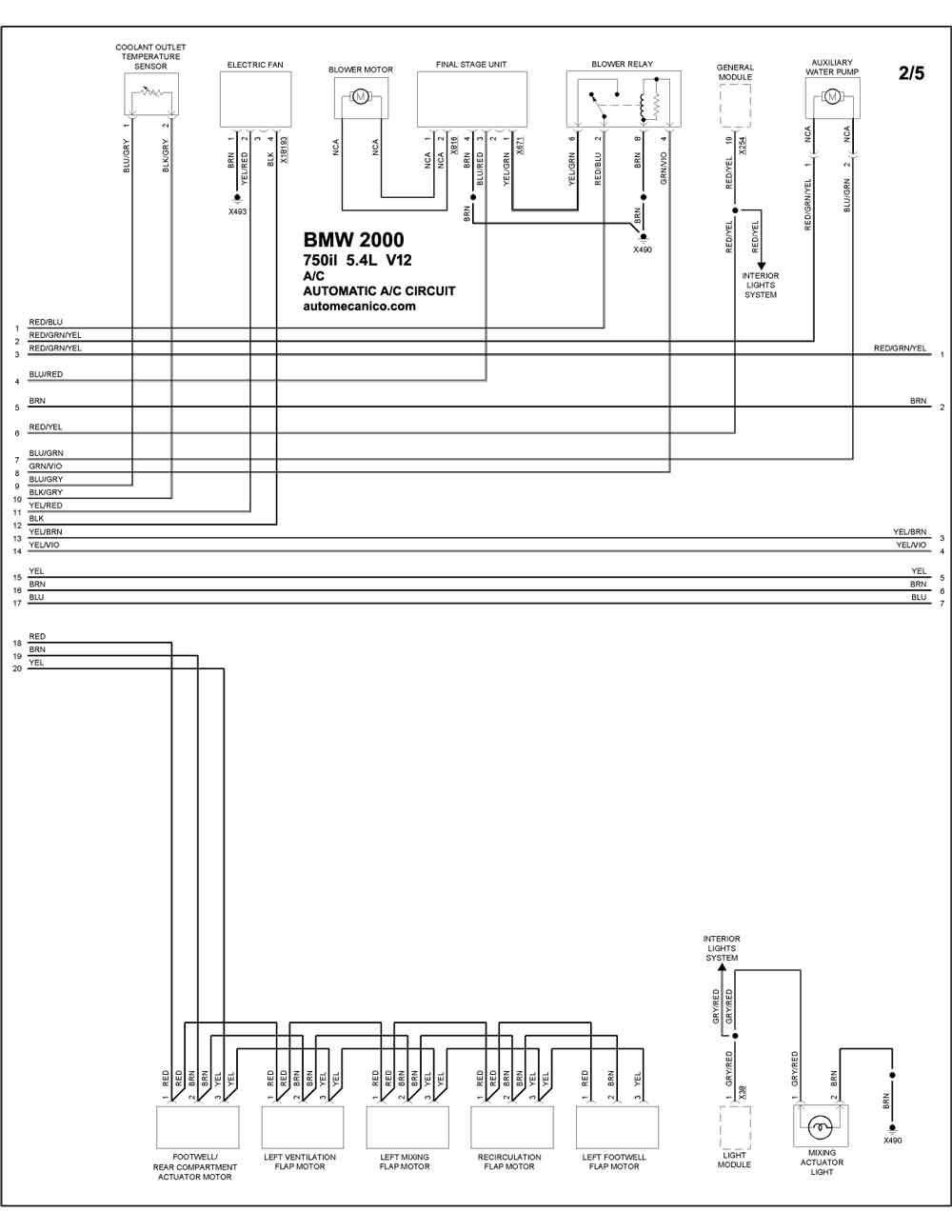

| 5.4L 12 CILINDROS 2/5 | AUTOMATIC A/C CIRCUIT |
| 5.4L 12 CILINDROS 3/5 | AUTOMATIC A/C CIRCUIT |
| 5.4L 12 CILINDROS 4/5 | COOL BOX CIRCUIT |
| 5.4L 12 CILINDROS 5/5 | REAR BLOWER MOTOR CIRCUIT |
