| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - BMW 2000 |
2000 - Diagramas BMW : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO- BMW 2000 |
| 540i | |

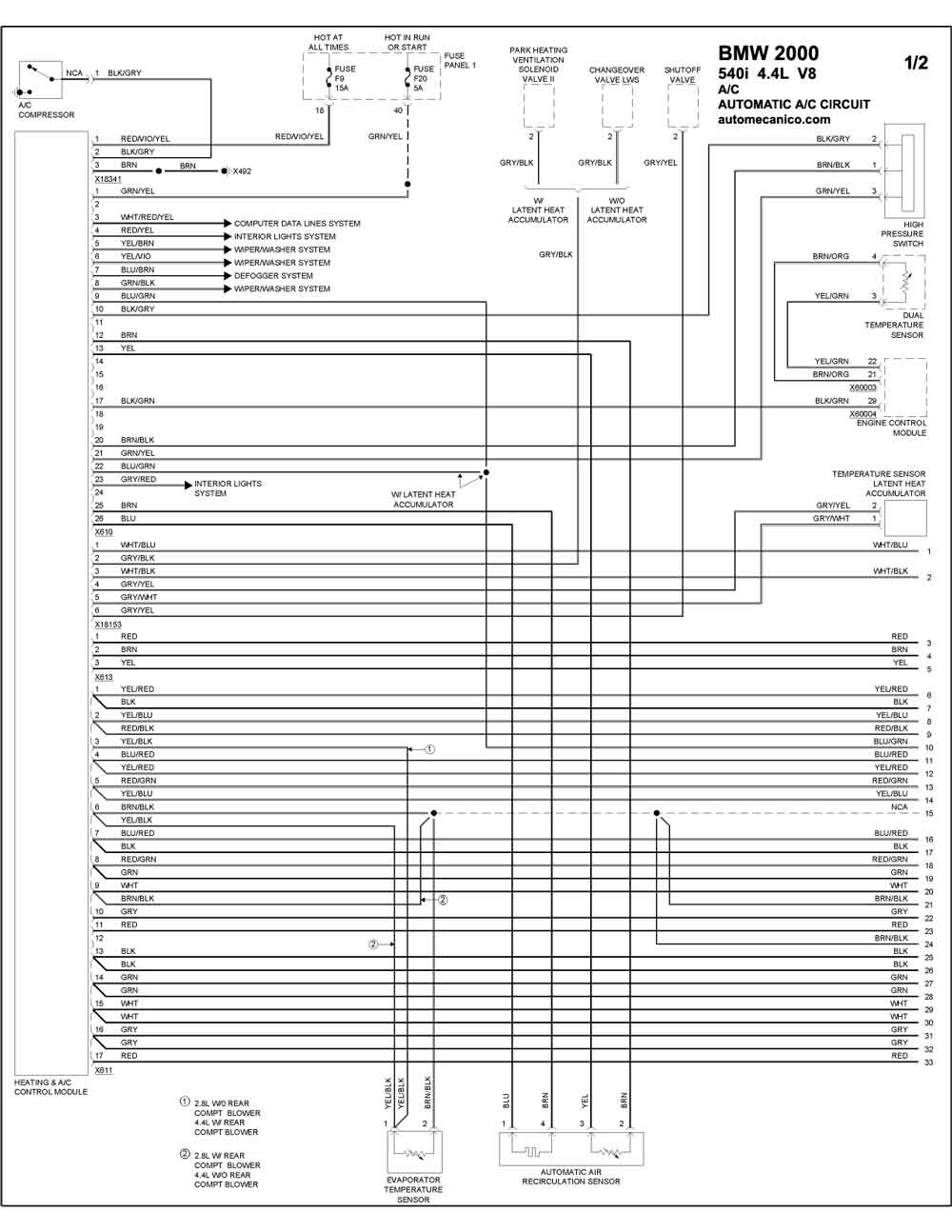

| 4.4L 8 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |

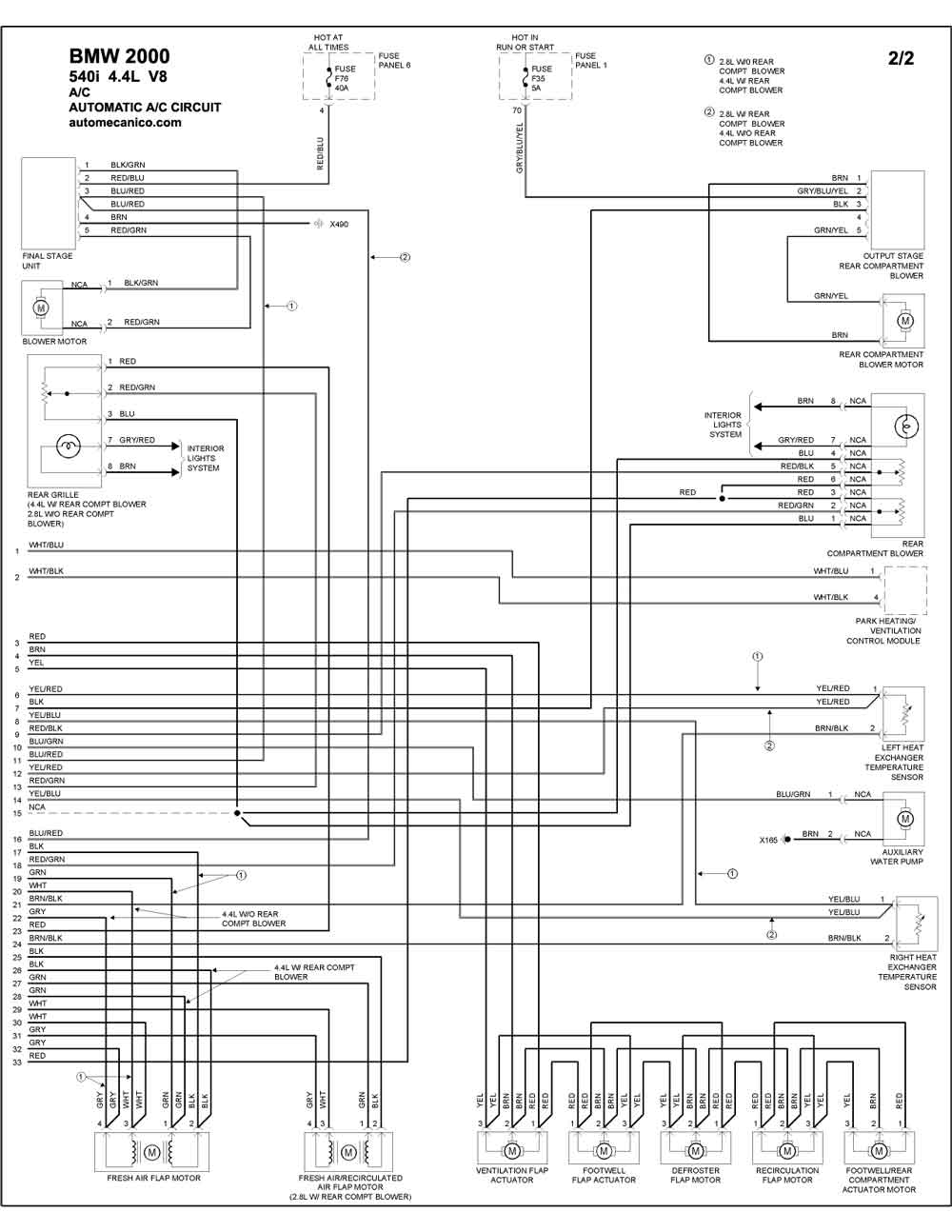

| 4.4L 8 CILINDROS 2/2 | AUTOMATIC A/C CIRCUIT |
| X5 | |

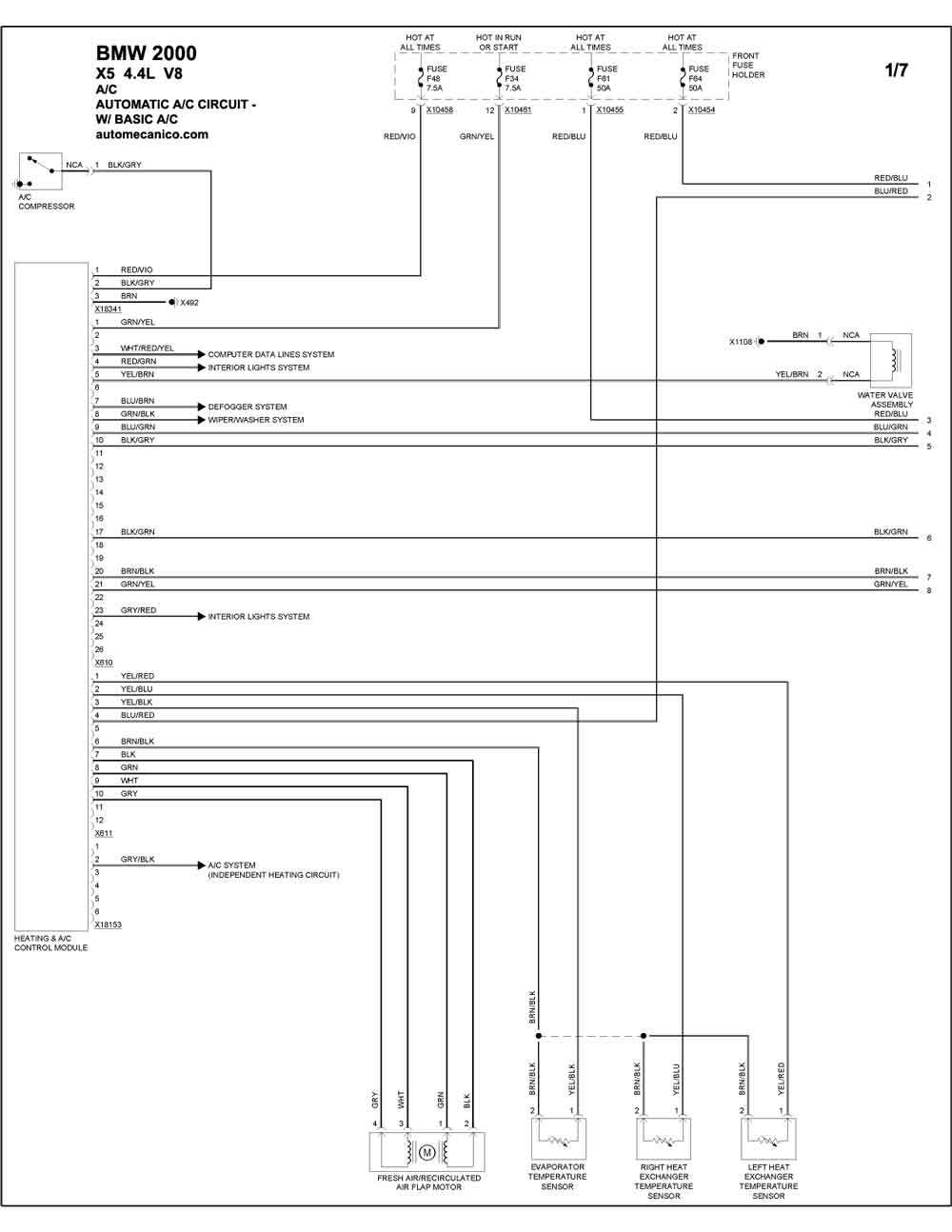

| 4.4L 8 CILINDROS 1/7 | AUTOMATIC A/C CIRCUIT W/BASIC A/C |

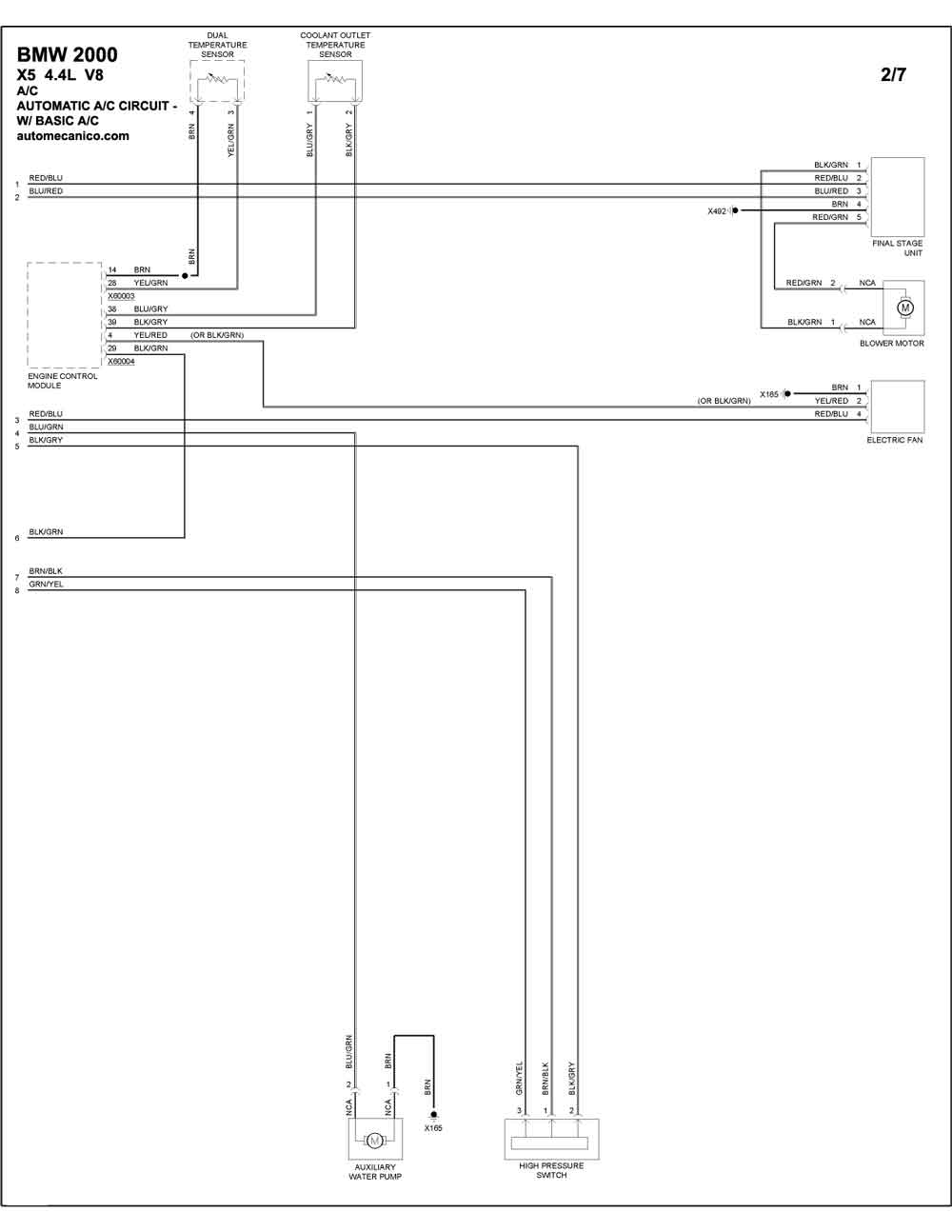

| 4.4L 8 CILINDROS 2/7 | AUTOMATIC A/C CIRCUIT W/BASIC A/C |

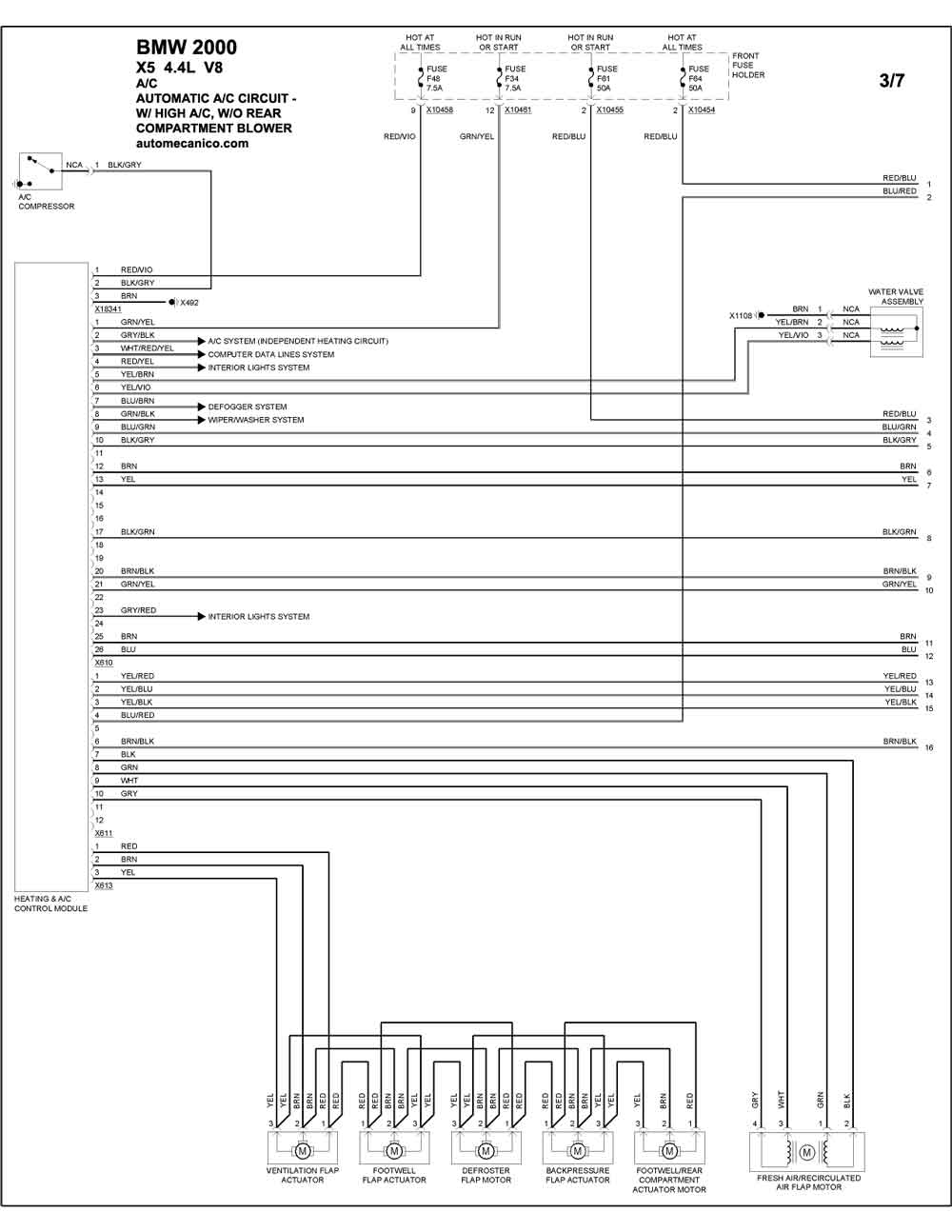

| 4.4L 8 CILINDROS 3/7 | AUTOMATIC A/C CIRCUIT W/HIGH A/C W/O REAR COMPART. BLOWER |

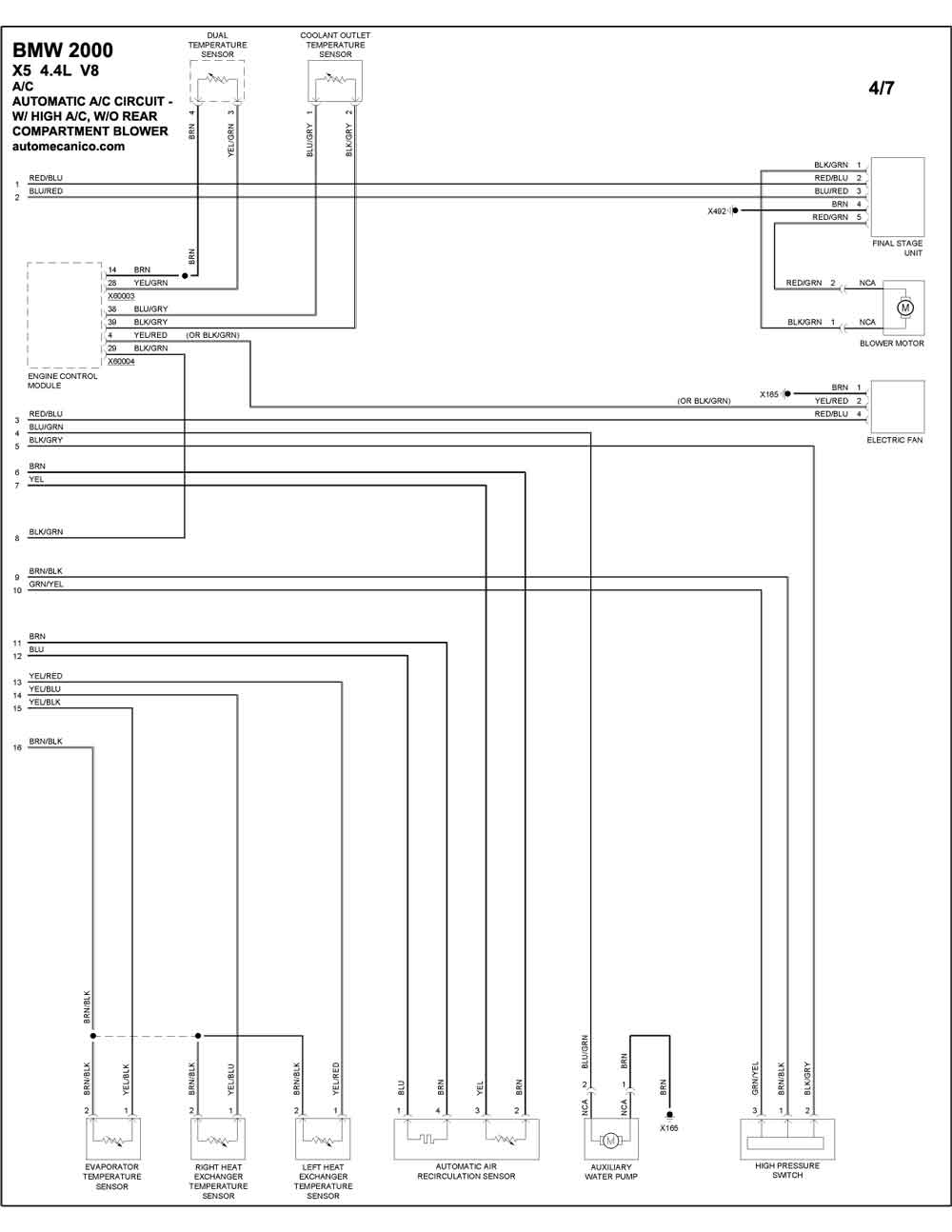

| 4.4L 8 CILINDROS 4/7 | AUTOMATIC A/C CIRCUIT W/HIGH A/C W/O REAR COMPART. BLOWER |

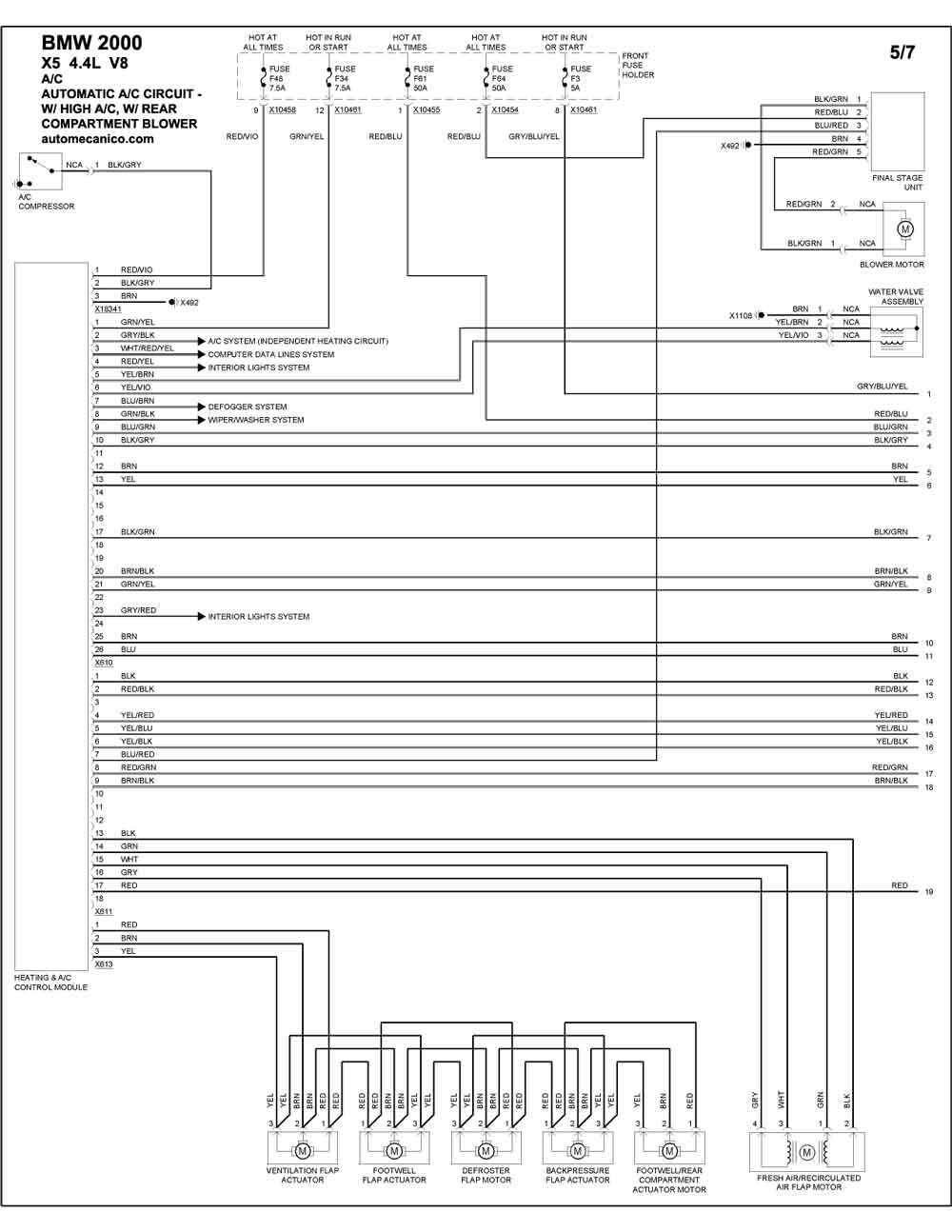

| 4.4L 8 CILINDROS 5/7 | AUTOMATIC A/C CIRCUIT W/HIGH A/C W/ REAR COMPART. BLOWER |

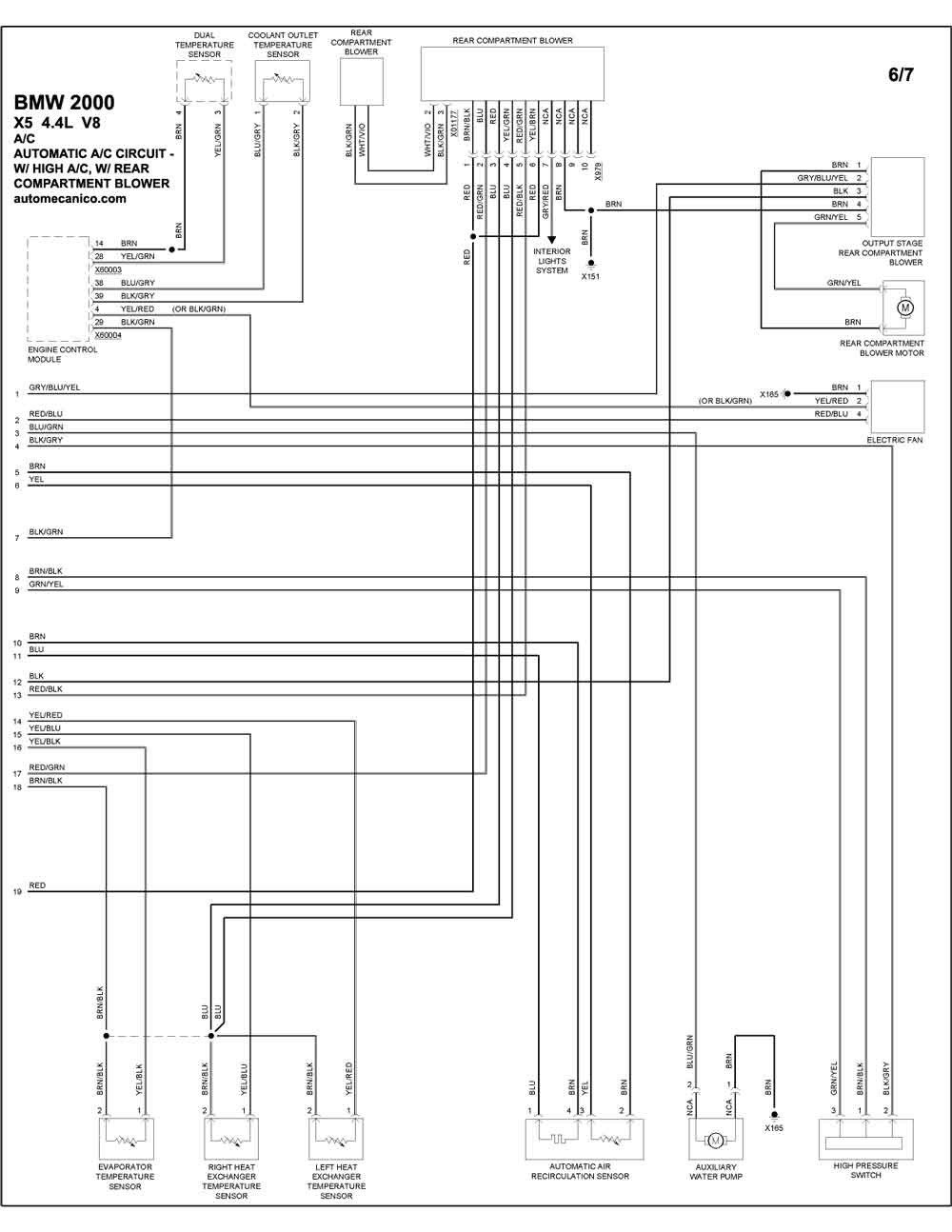

| 4.4L 8 CILINDROS 6/7 | AUTOMATIC A/C CIRCUIT W/HIGH A/C W/ REAR COMPART. BLOWER |

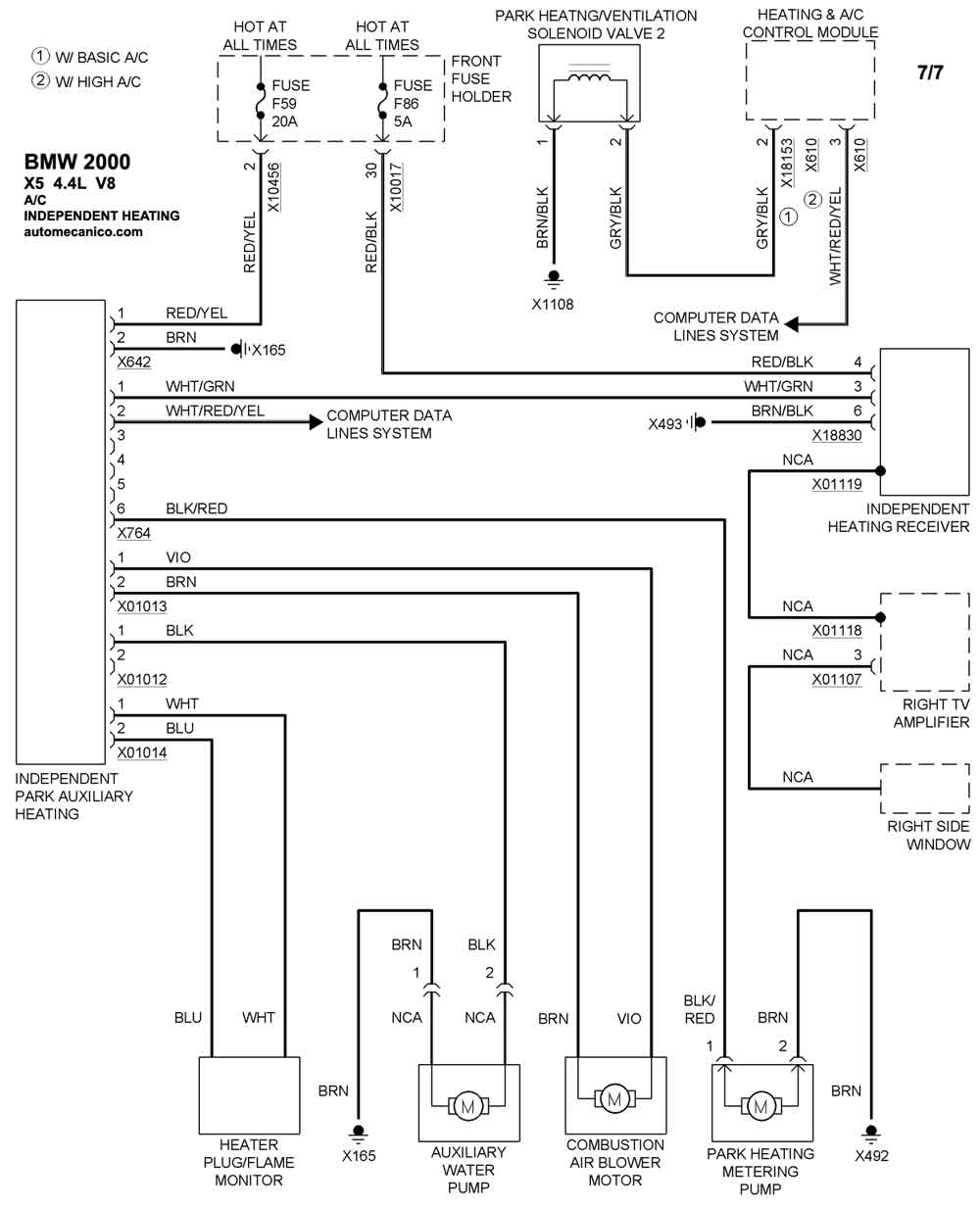

| 4.4L 8 CILINDROS 7/7 | INDEPENDENT HEATING |
| Z3 | |
| 2.5L 6 CILINDROS 1/1 | MANUAL A/C CIRCUIT |

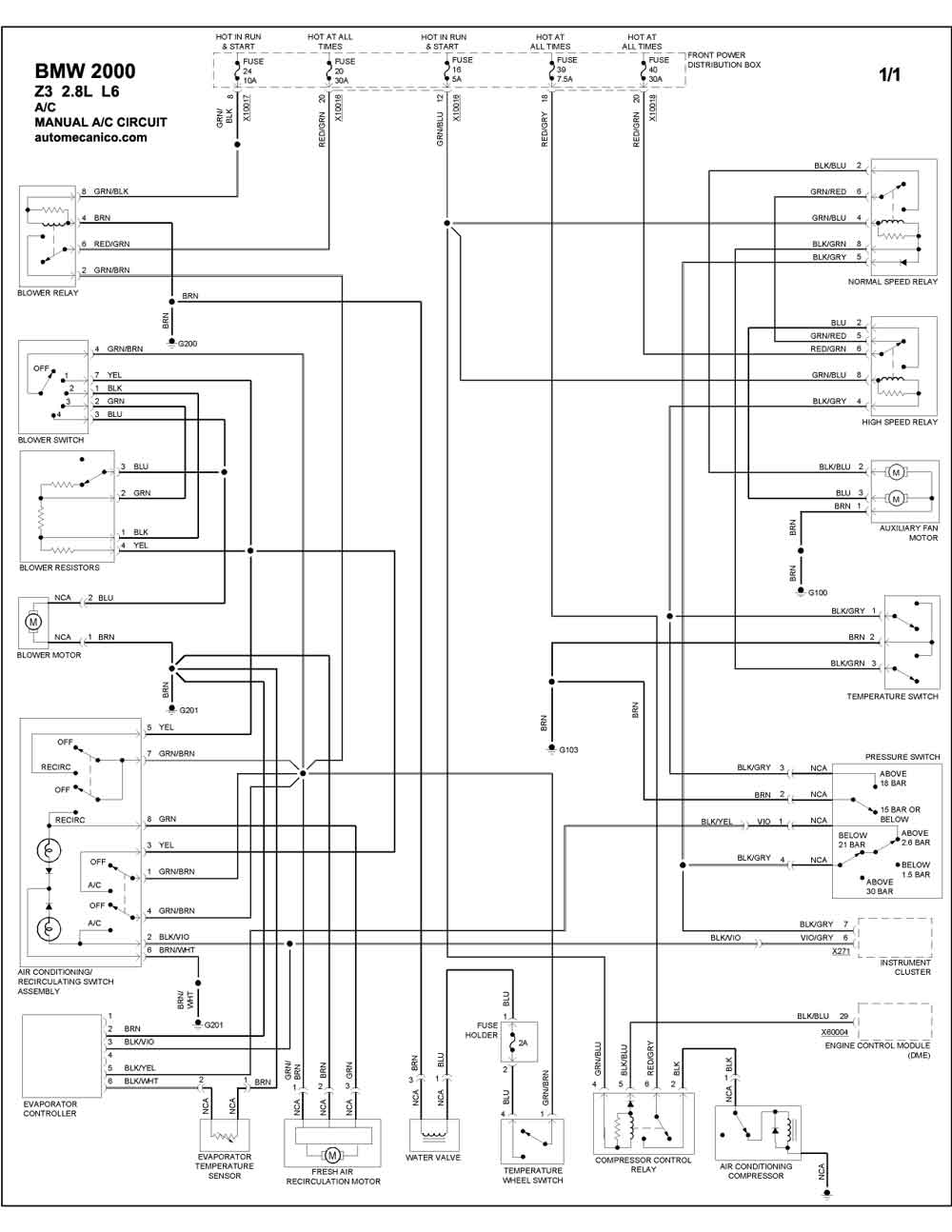

| 2.8L 6 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| 3.2L 6 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
