| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - BUICK 2000 |
2000 - Diagramas BUICK : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO- BUICK 2000 |
| CENTURY | |

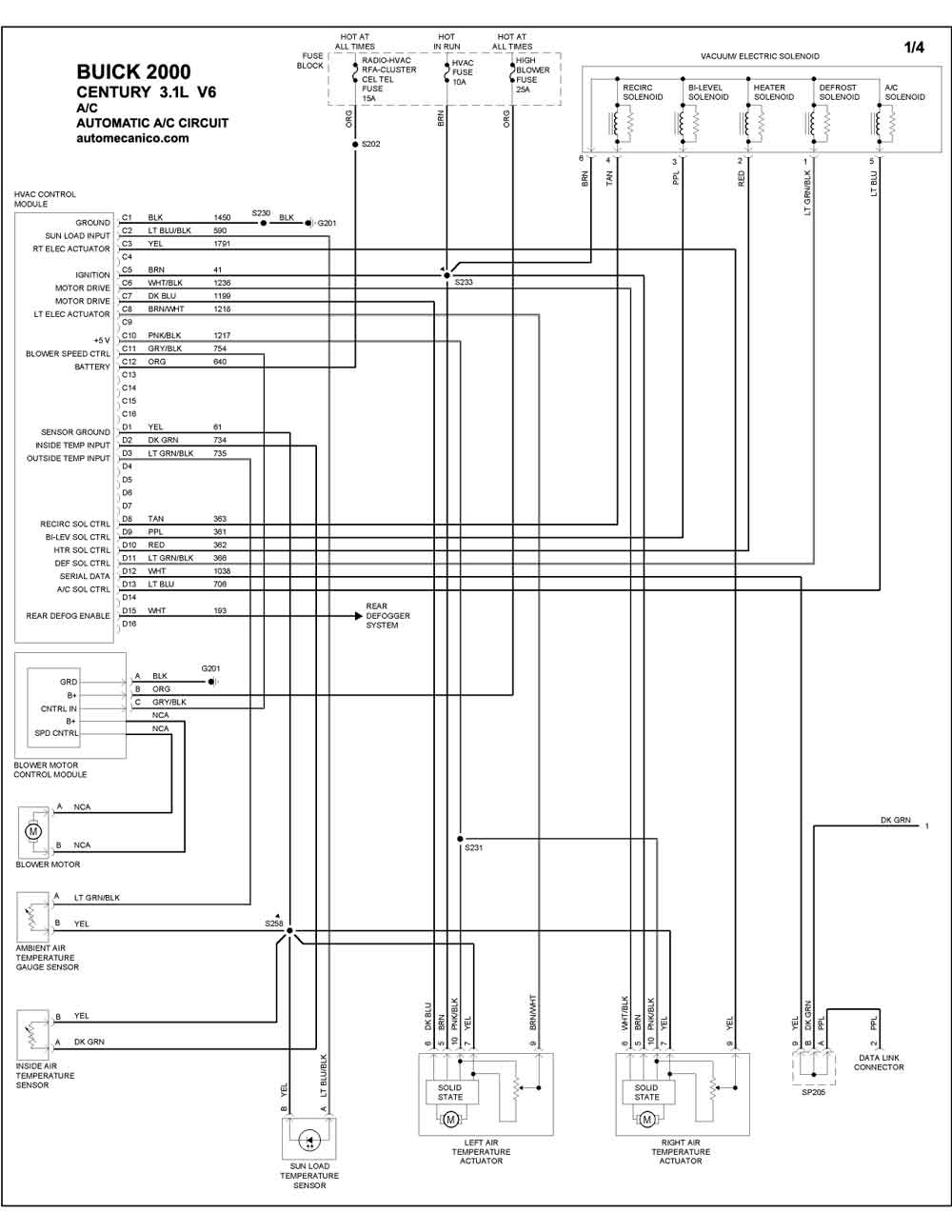

| 3.1L 6 CILINDROS 1/4 | AUTOMATIC A/C CIRCUIT |

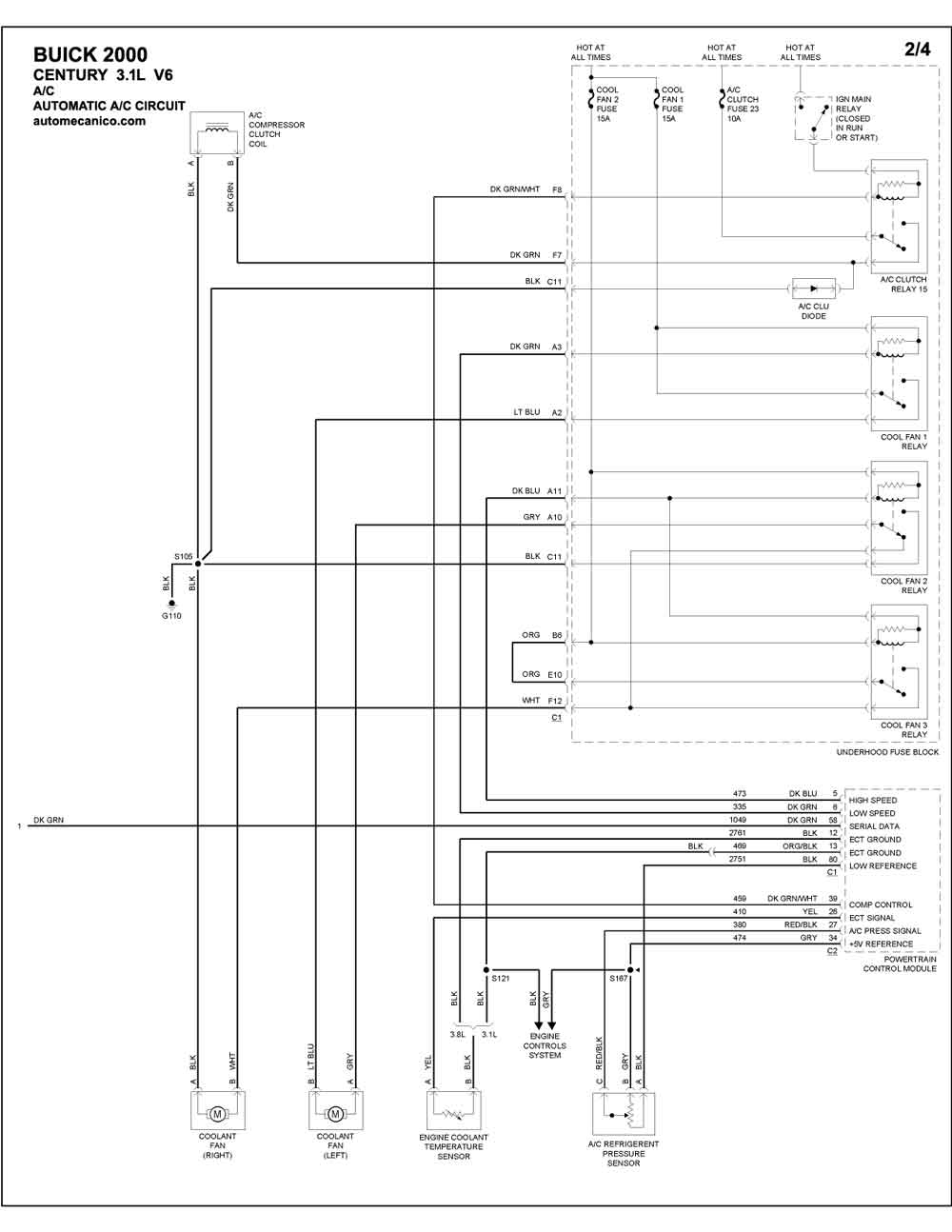

| 3.1L 6 CILINDROS 2/4 | AUTOMATIC A/C CIRCUIT |

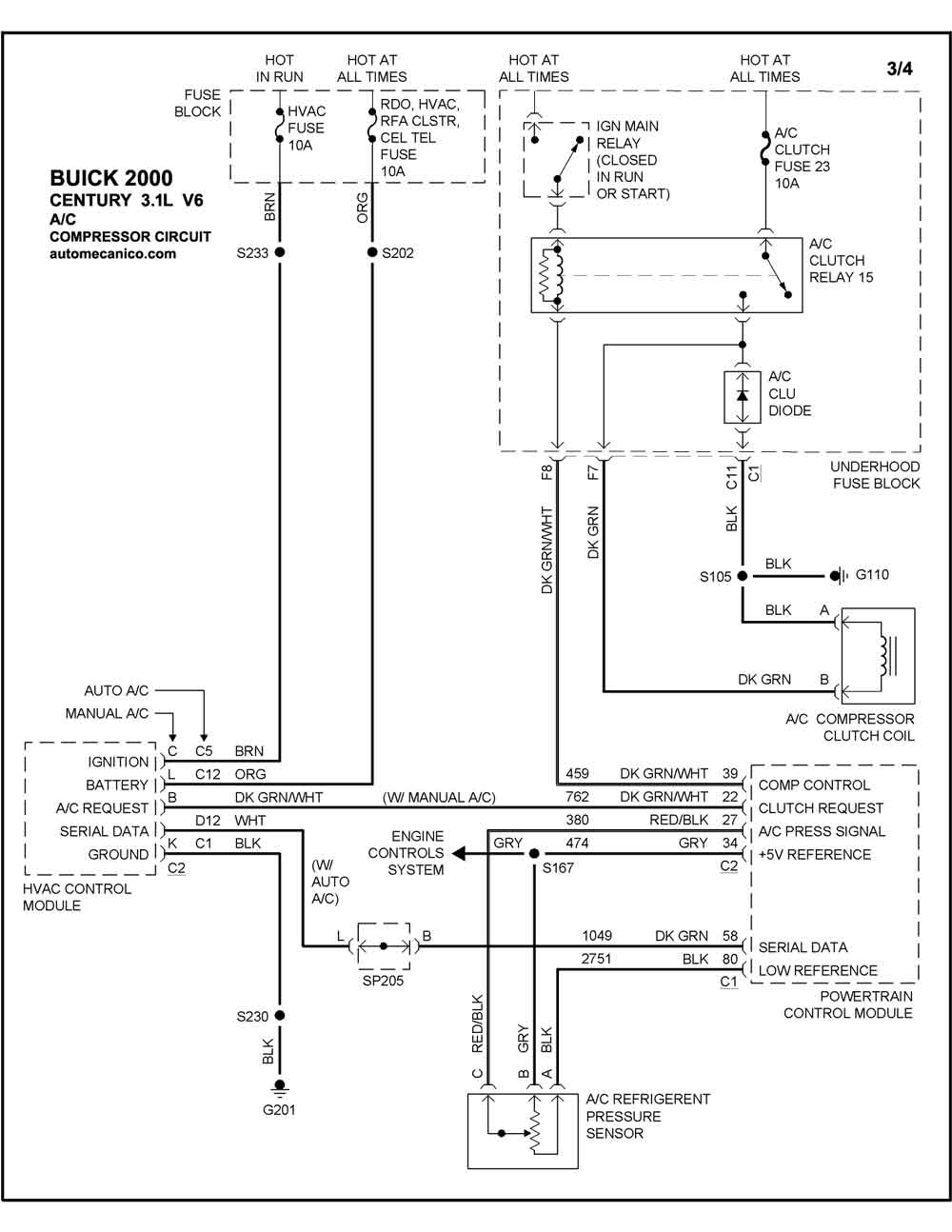

| 3.1L 6 CILINDROS 3/4 | COMPRESSOR CIRCUIT |

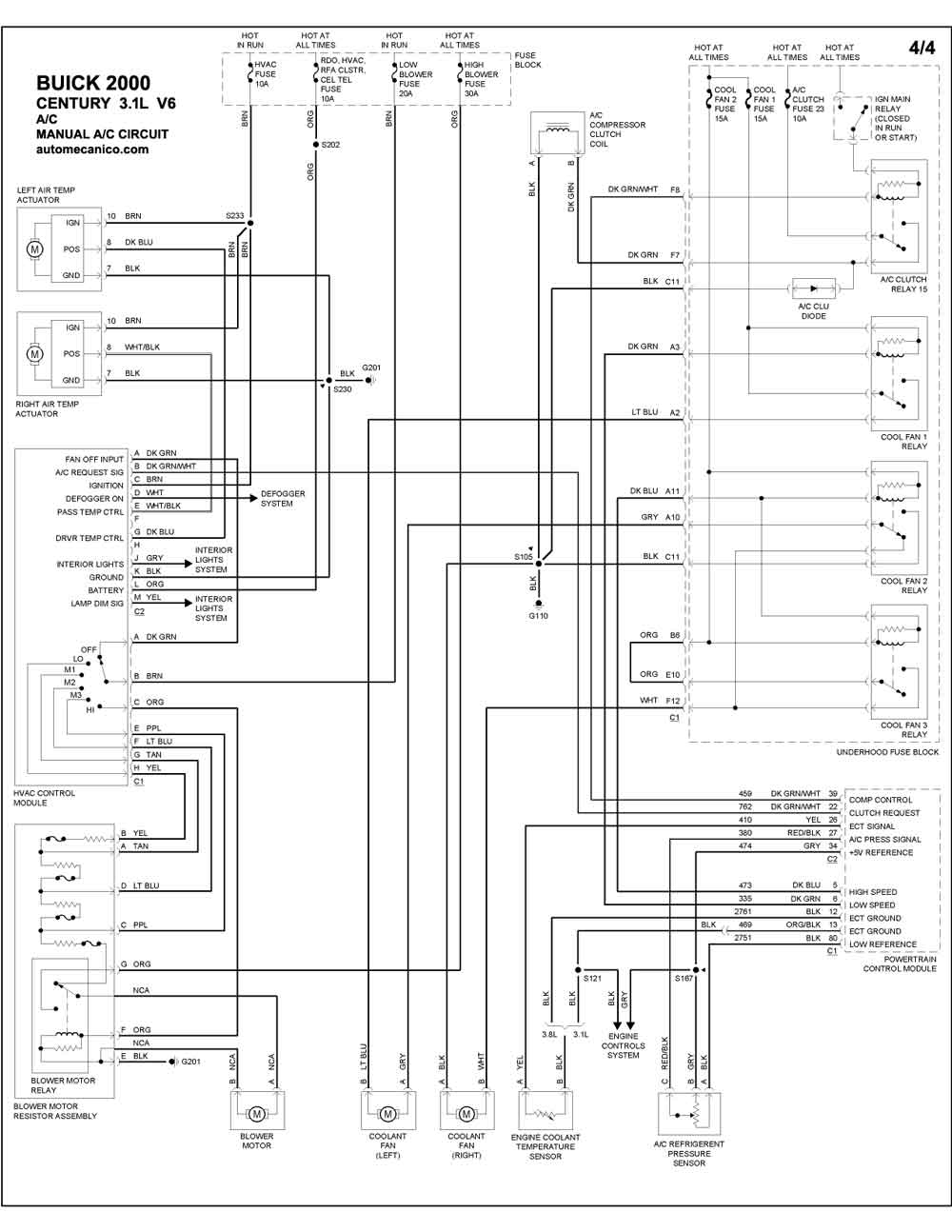

| 3.1L 6 CILINDROS 4/4 | MANUAL A/C CIRCUIT |
| LESABRE | |

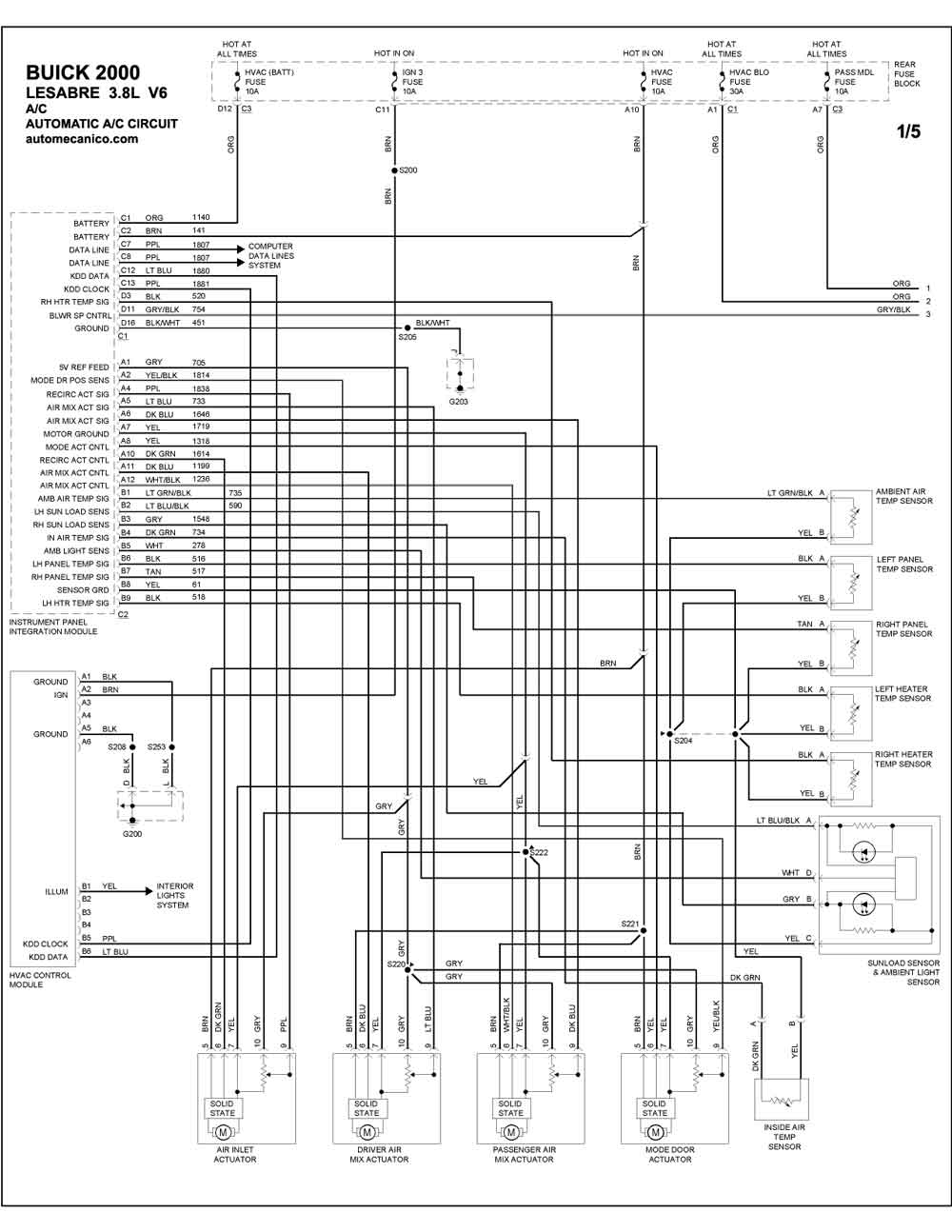

| 3.8L 6 CILINDROS 1/5 | AUTOMATIC A/C CIRCUIT |

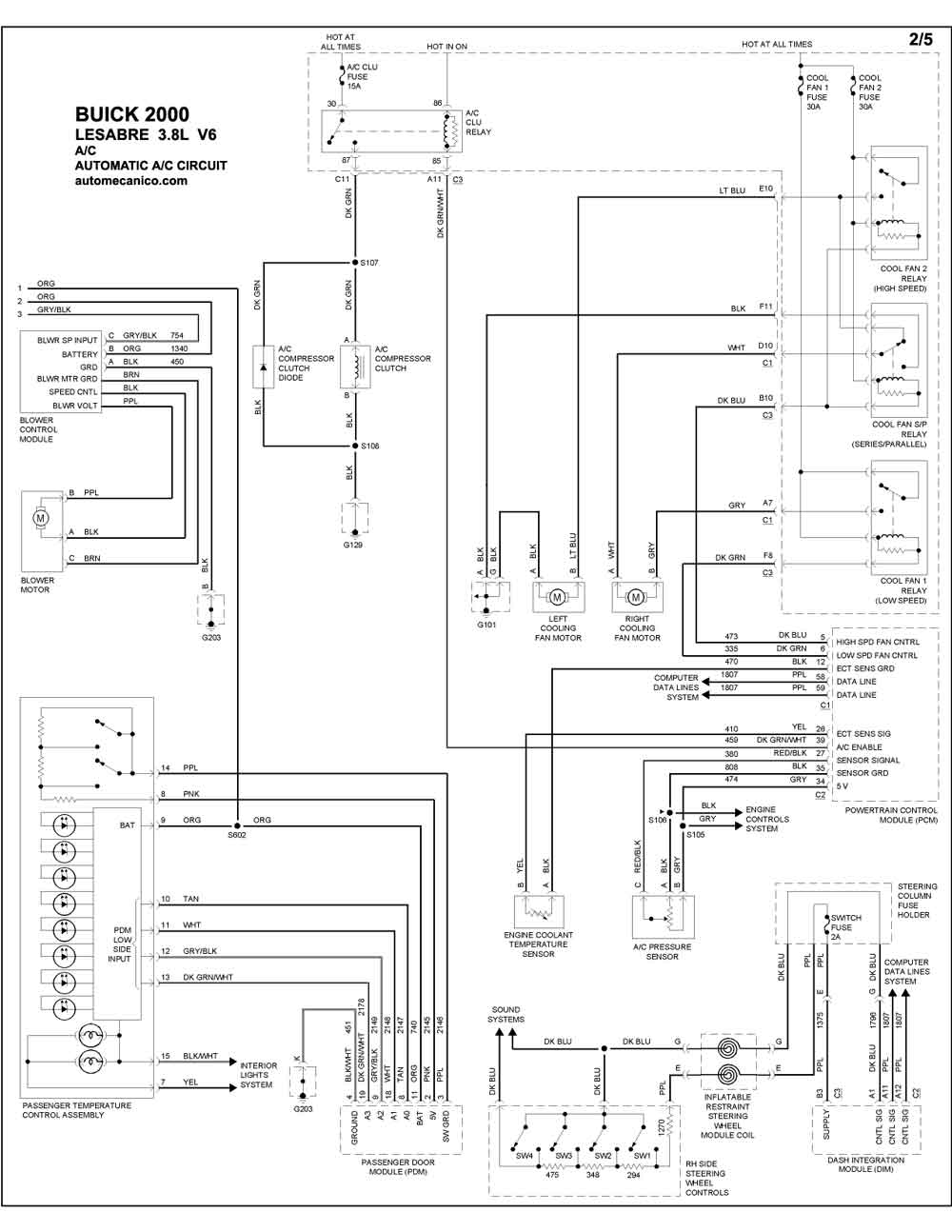

| 3.8L 6 CILINDROS 2/5 | AUTOMATIC A/C CIRCUIT |

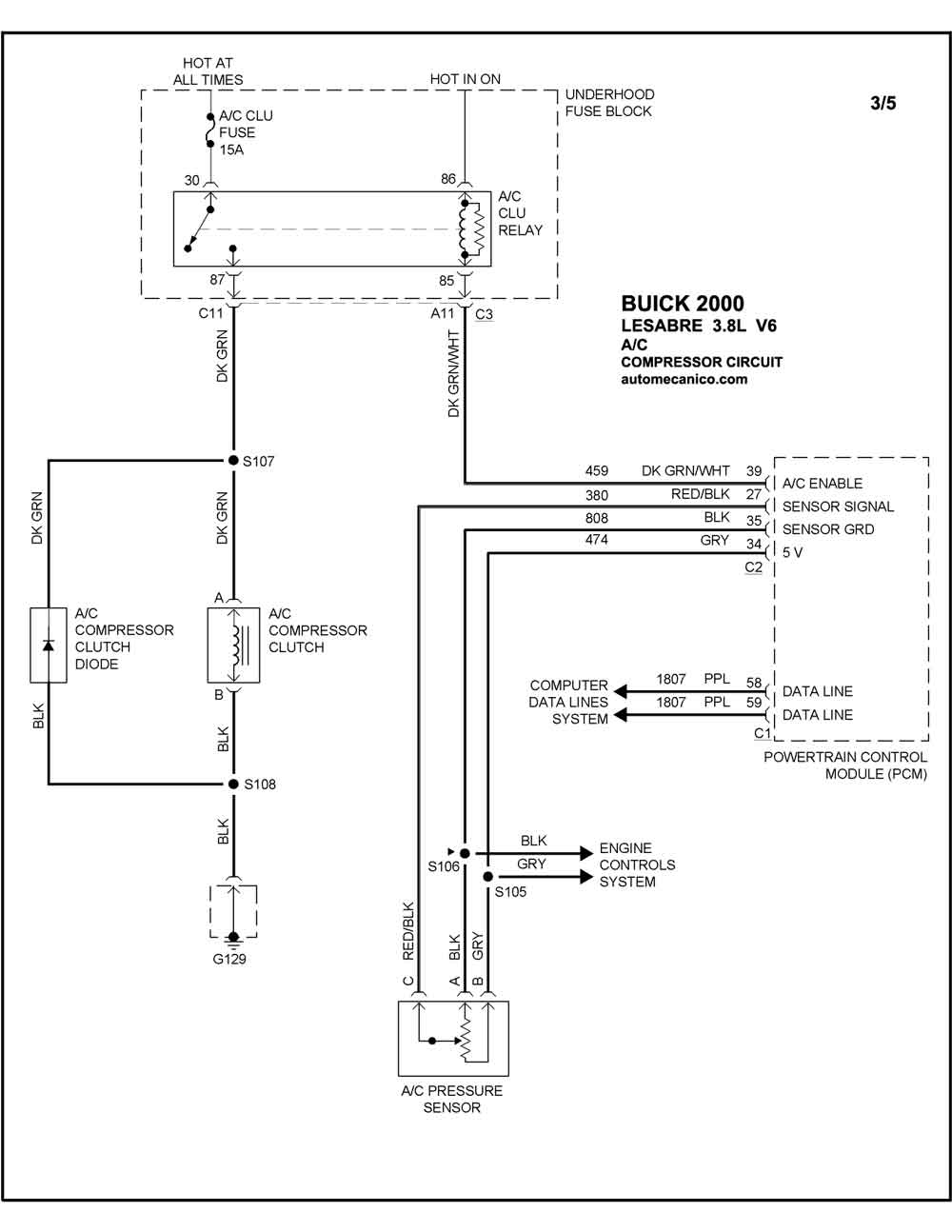

| 3.8L 6 CILINDROS 3/5 | COMPRESSOR CIRCUIT |

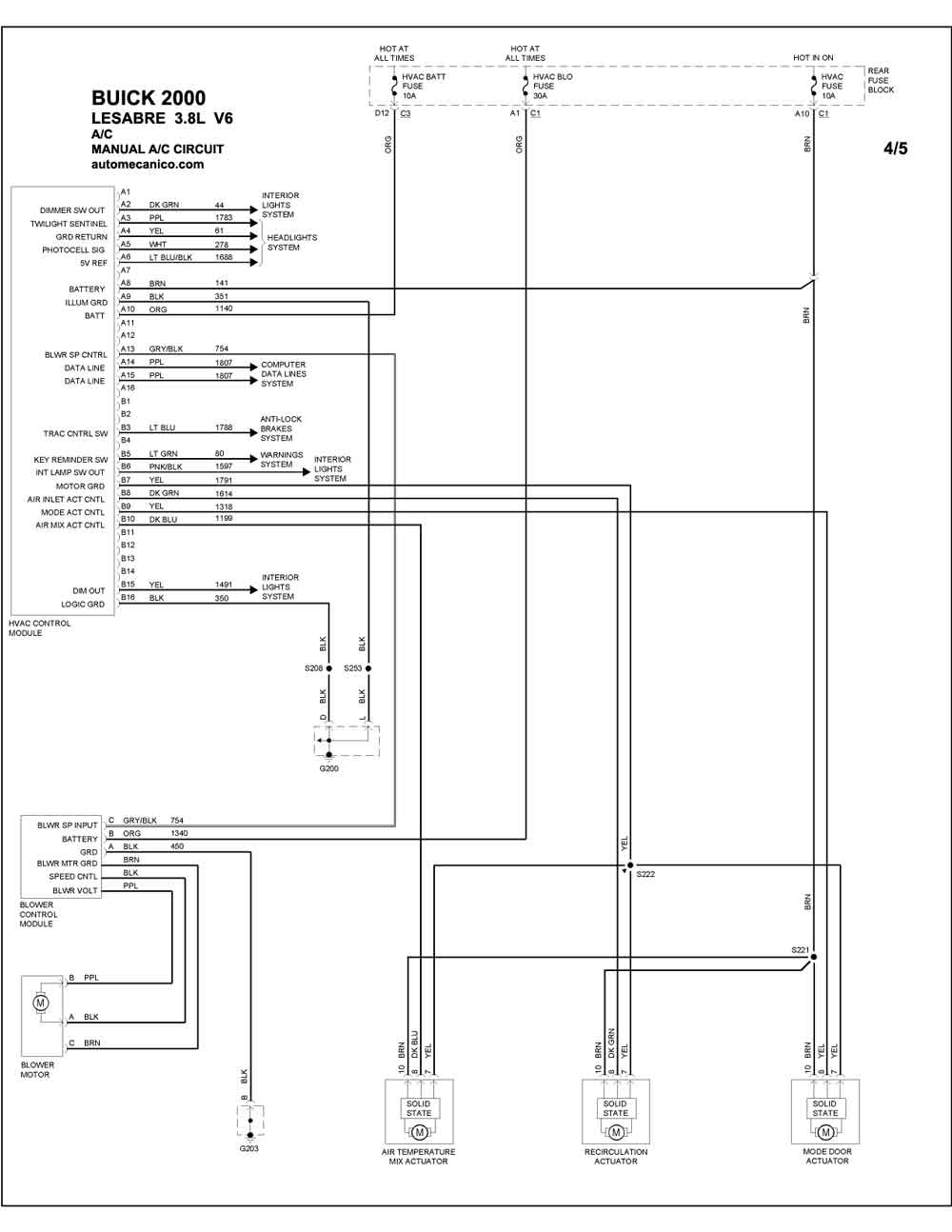

| 3.8L 6 CILINDROS 4/5 | MANUAL A/C CIRCUIT |

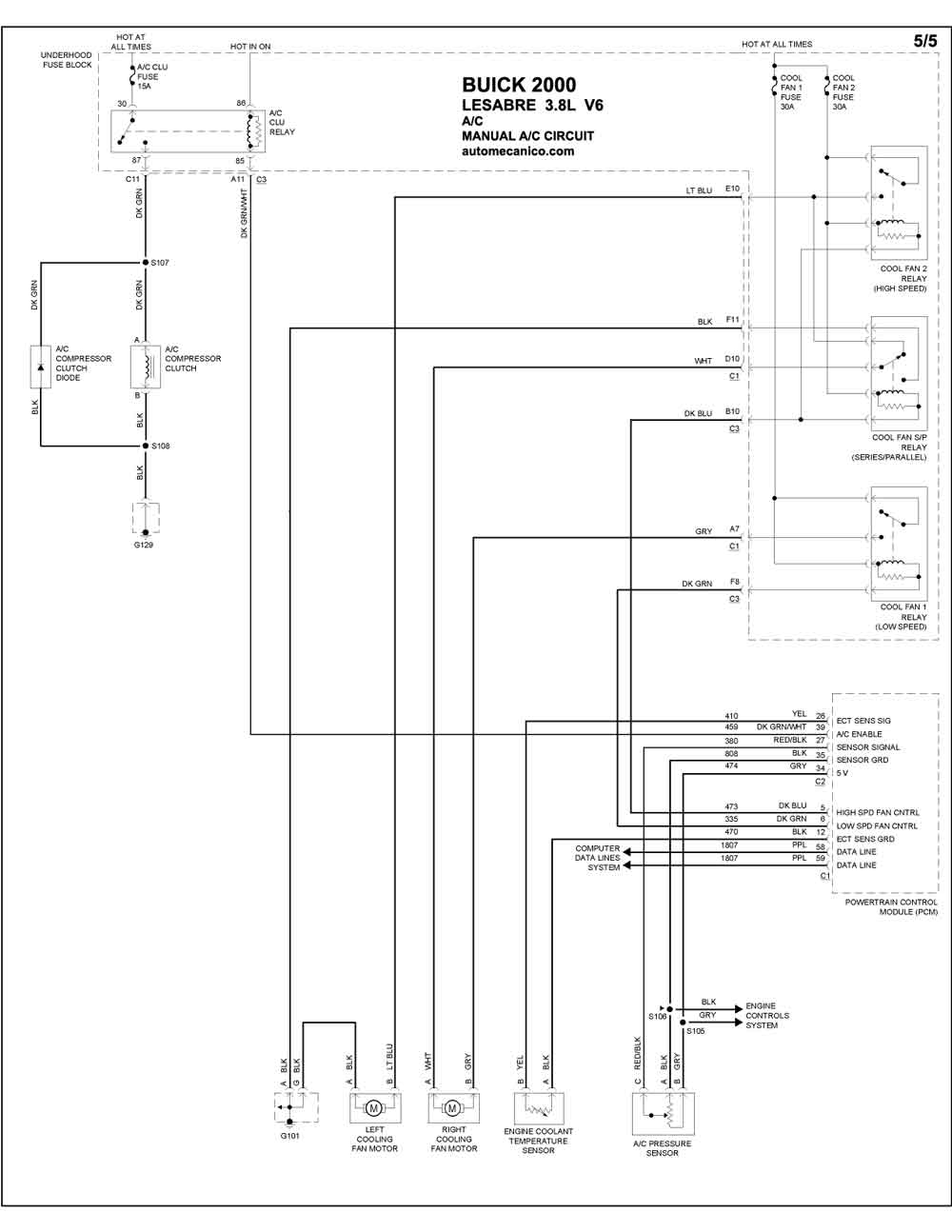

| 3.8L 6 CILINDROS 5/5 | MANUAL A/C CIRCUIT |
| PARK AVENUE | |

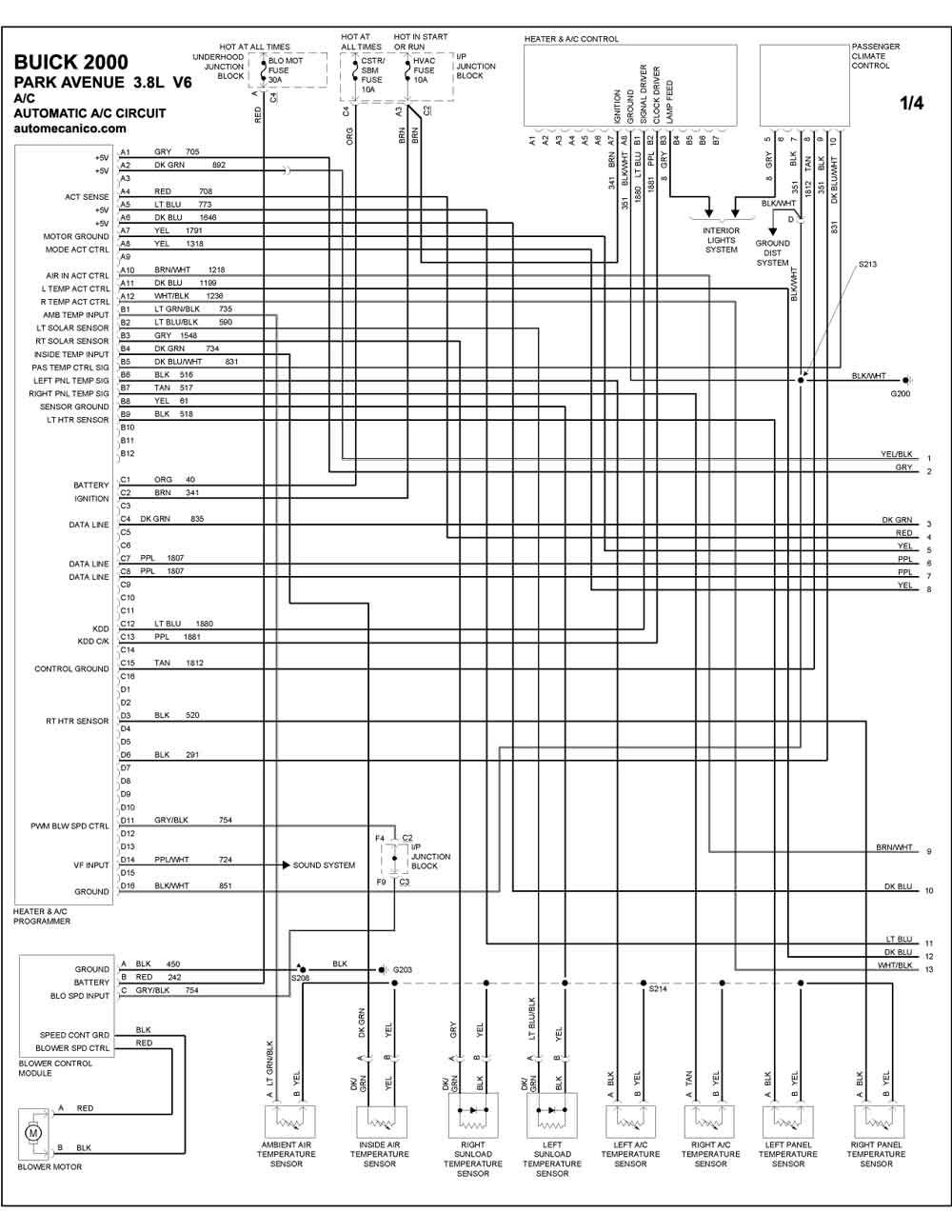

| 3.8L 6 CILINDROS 1/4 | AUTOMATIC A/C CIRCUIT |

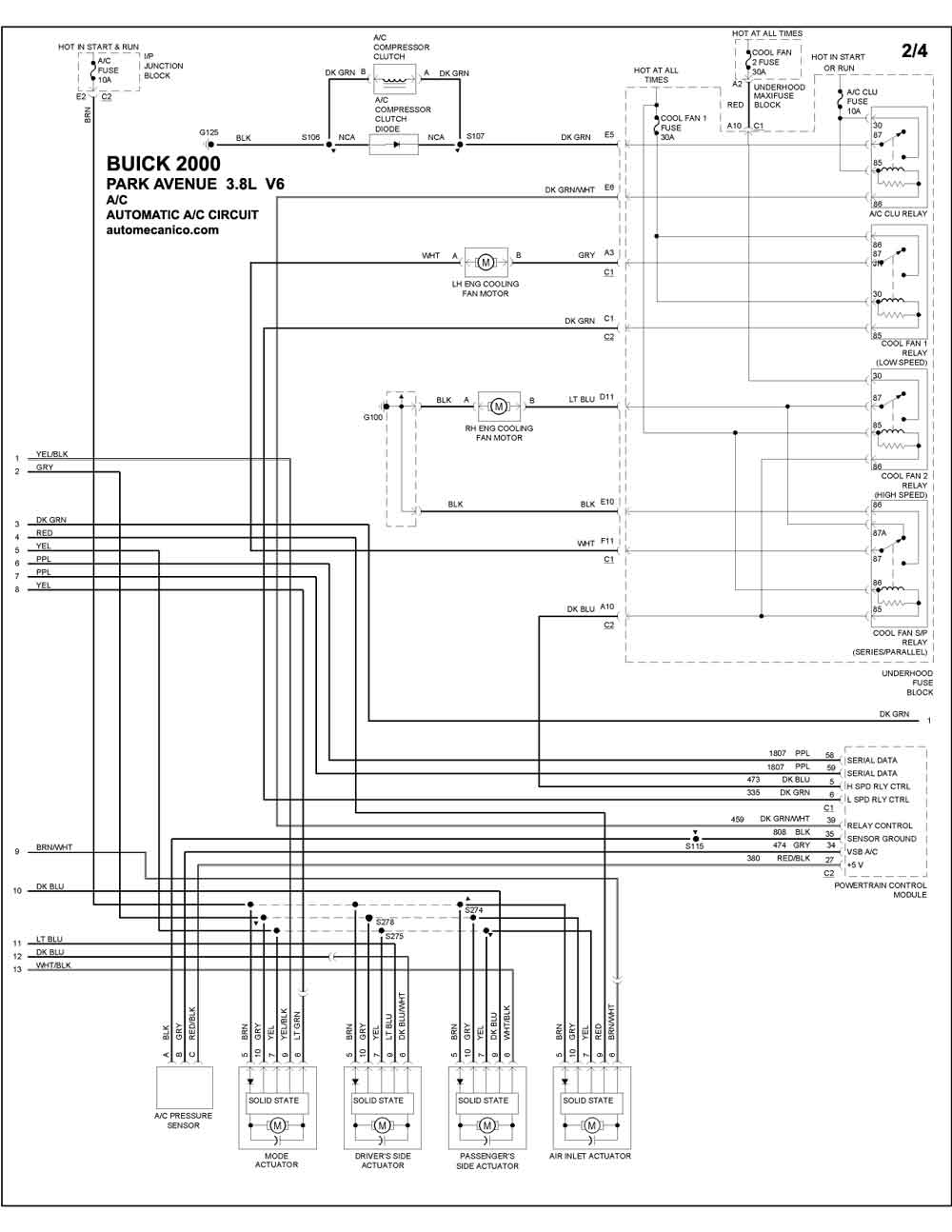

| 3.8L 6 CILINDROS 2/4 | AUTOMATIC A/C CIRCUIT |

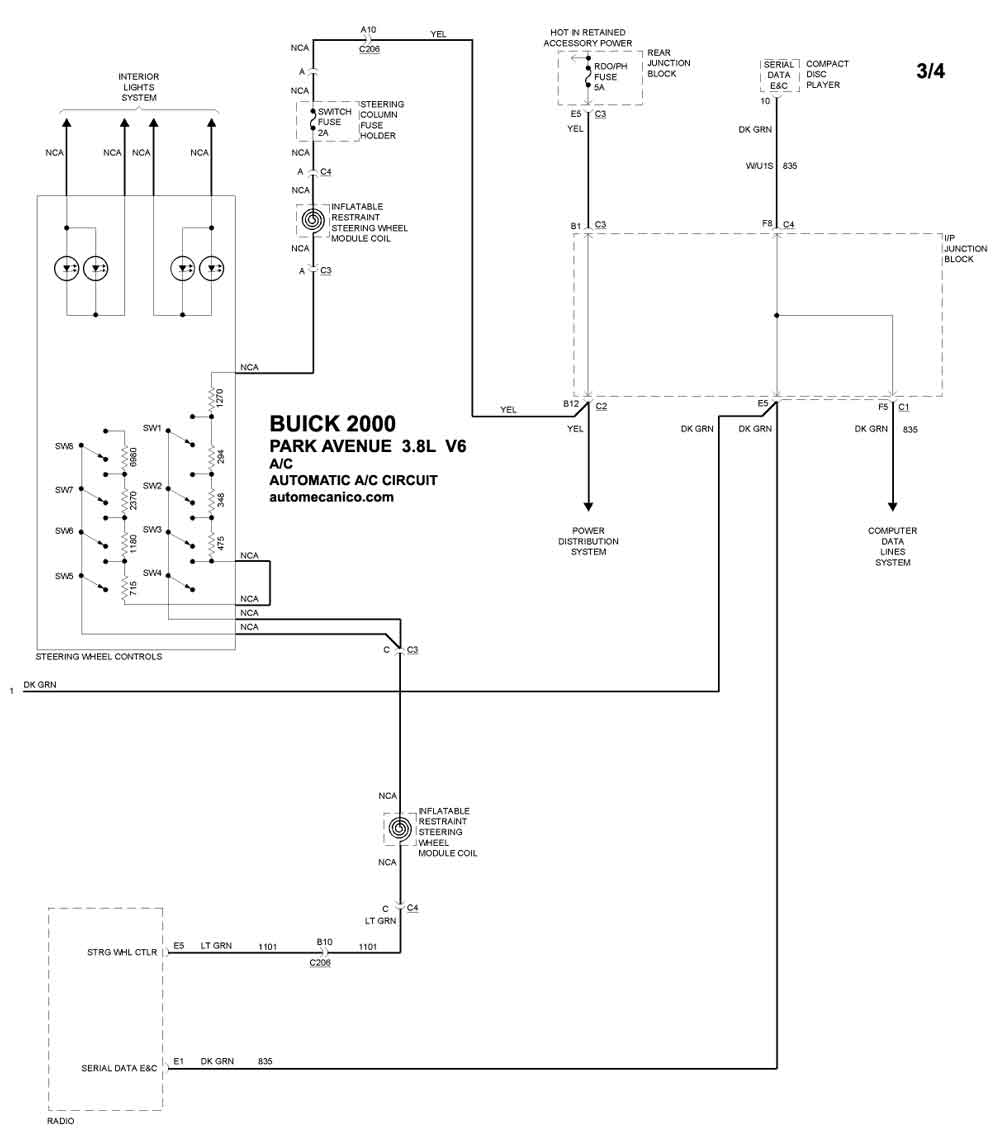

| 3.8L 6 CILINDROS 3/4 | AUTOMATIC A/C CIRCUIT |
| 3.8L 6 CILINDROS 3/4 | COMPRESSOR CIRCUIT |
| REGAL | |

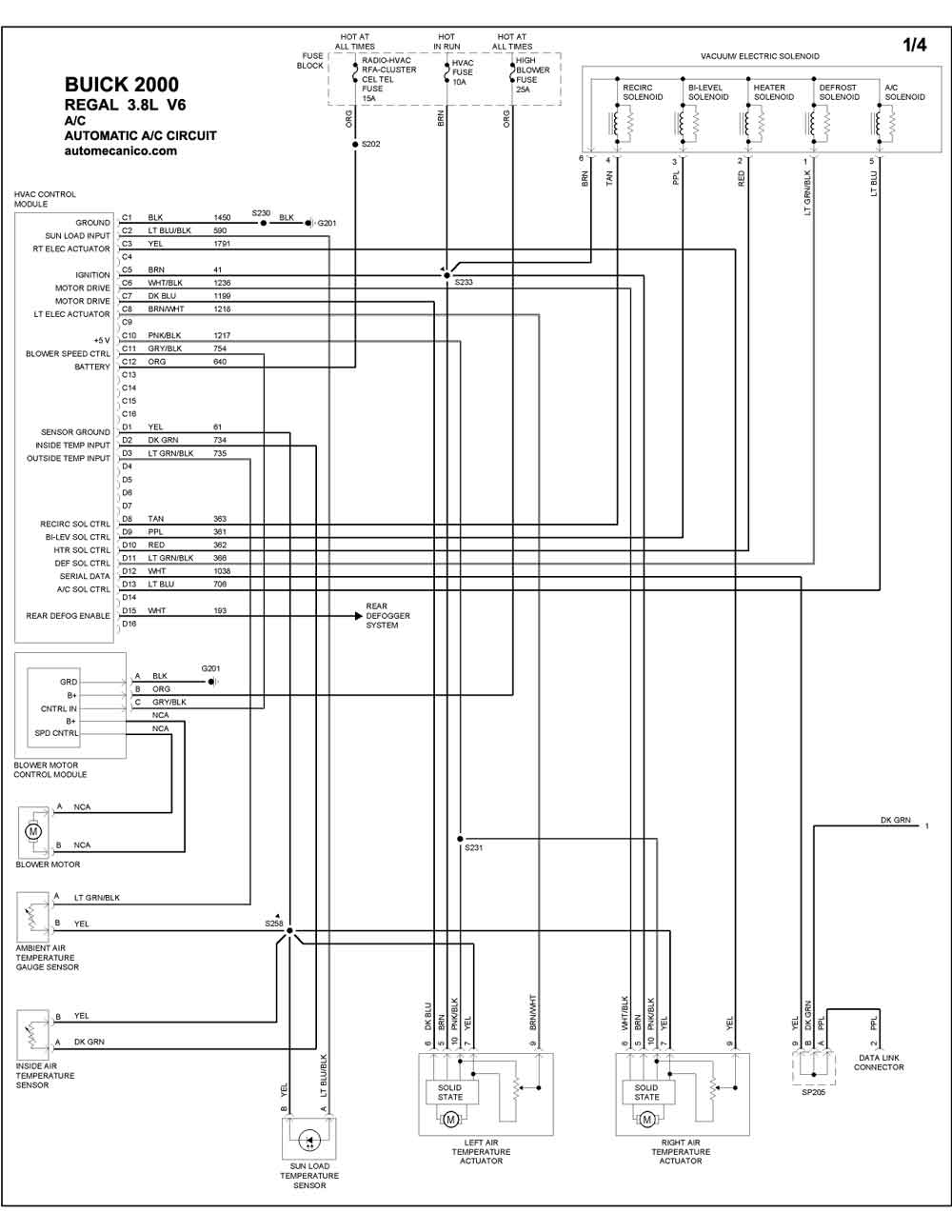

| 3.8L 6 CILINDROS 1/4 | AUTOMATIC A/C CIRCUIT |
| 3.8L 6 CILINDROS 2/4 | AUTOMATIC A/C CIRCUIT |

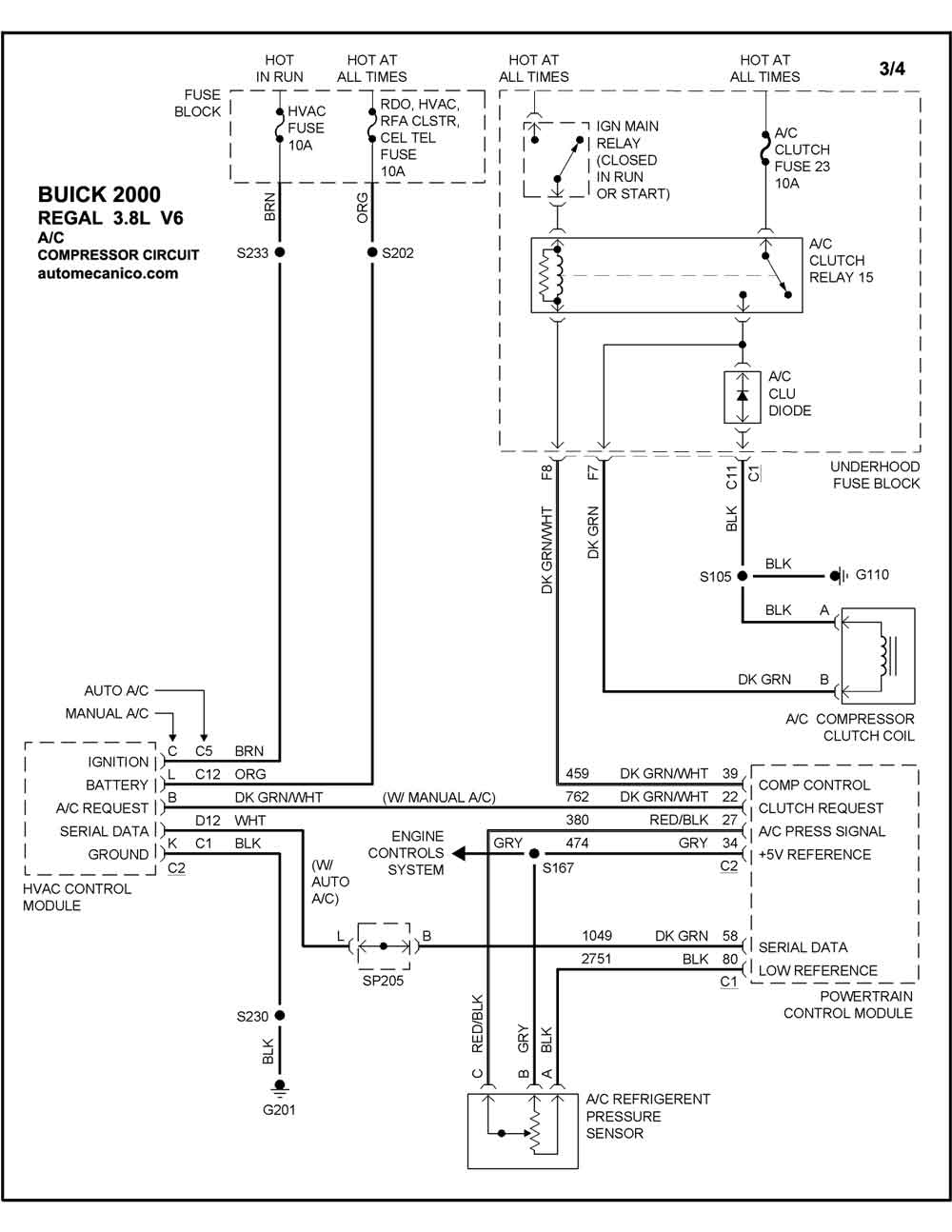

| 3.8L 6 CILINDROS 3/4 | COMPRESSOR CIRCUIT |
| 3.8L 6 CILINDROS 4/4 | MANUAL A/C CIRCUIT |
