| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO- CADILLAC 2000 |
| CATERA | |

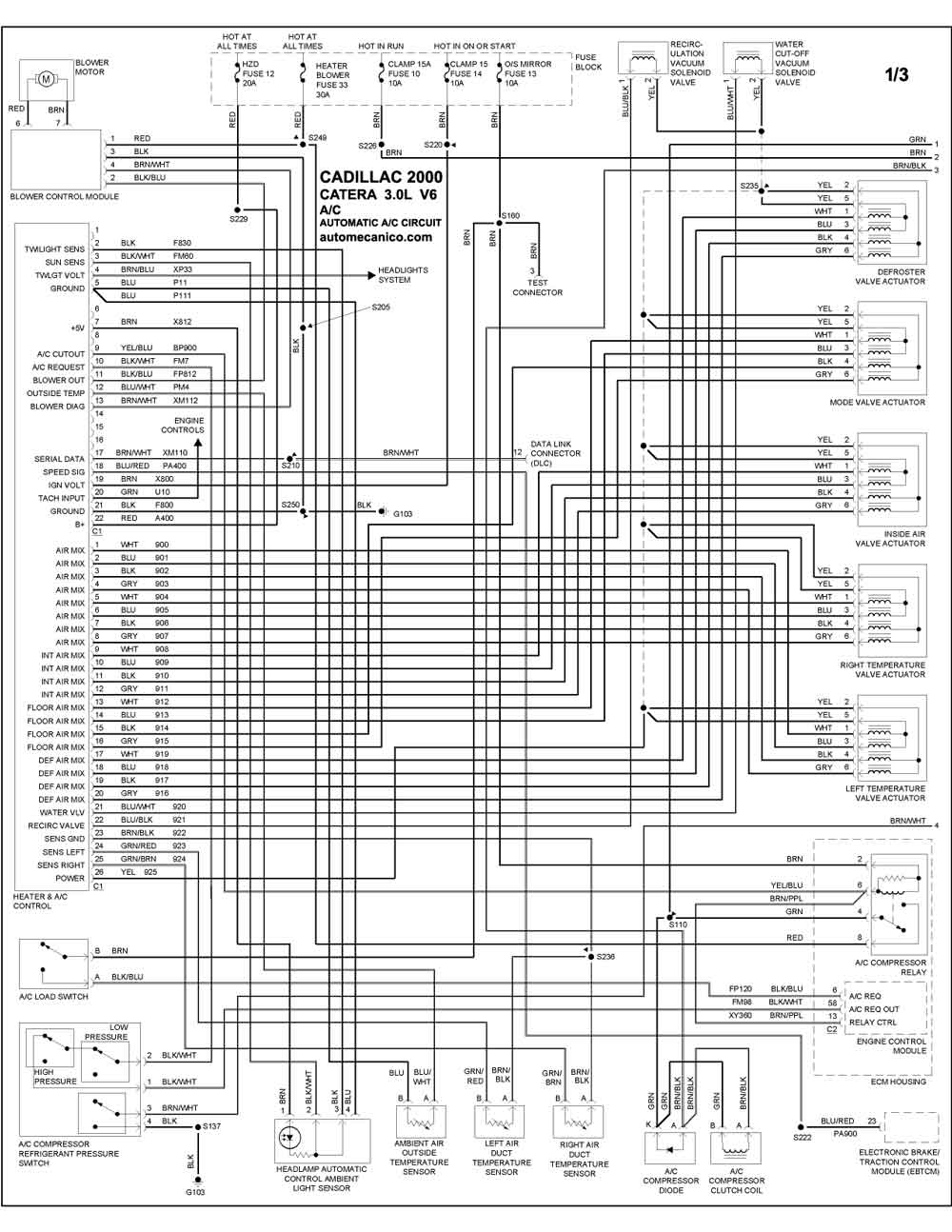

| 3.0L 6 CILINDROS 1/3 | AUTOMATIC A/C CIRCUIT |

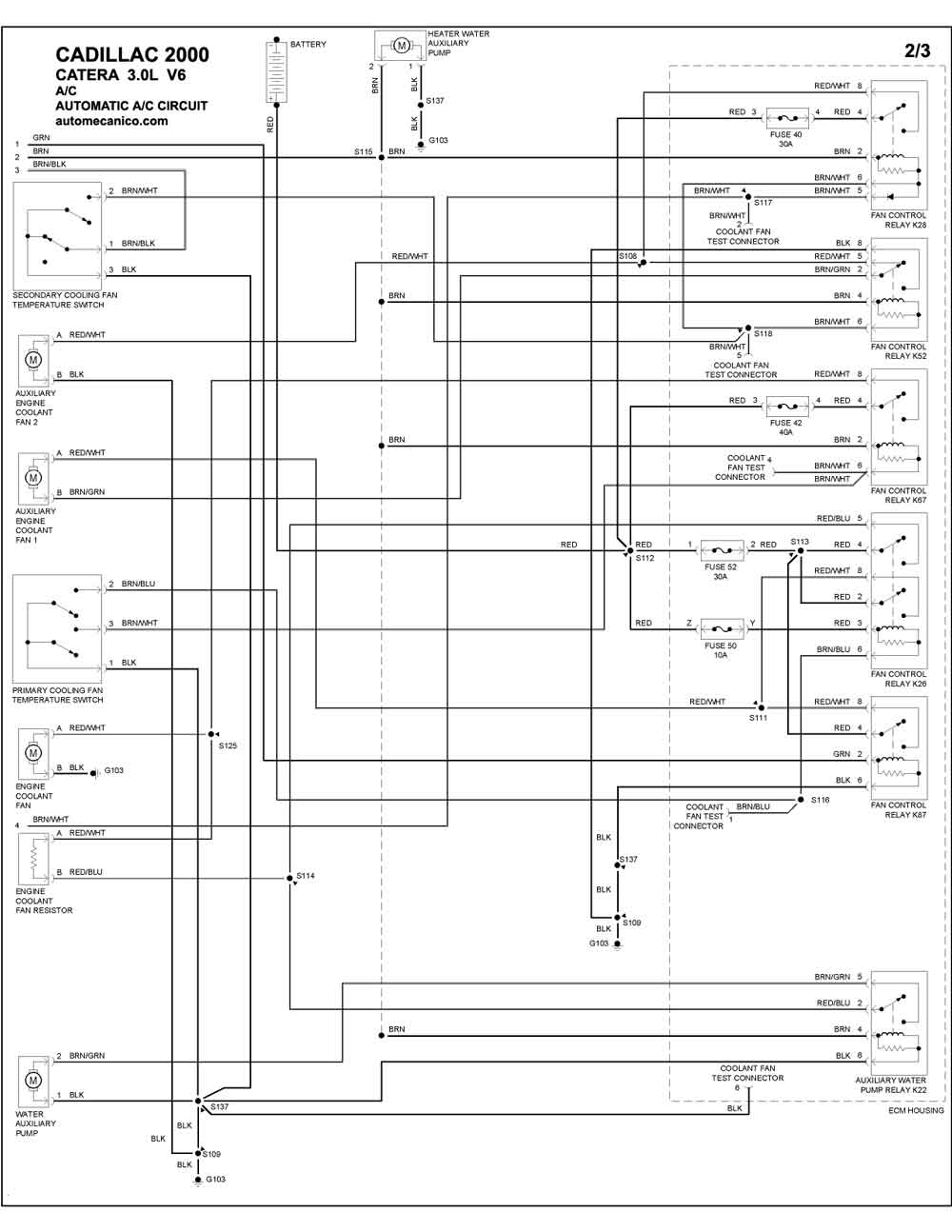

| 3.0L 6 CILINDROS 2/3 | AUTOMATIC A/C CIRCUIT |
| 3.0L 6 CILINDROS 3/3 | COMPRESSOR CIRCUIT |
| DEVILLE | |

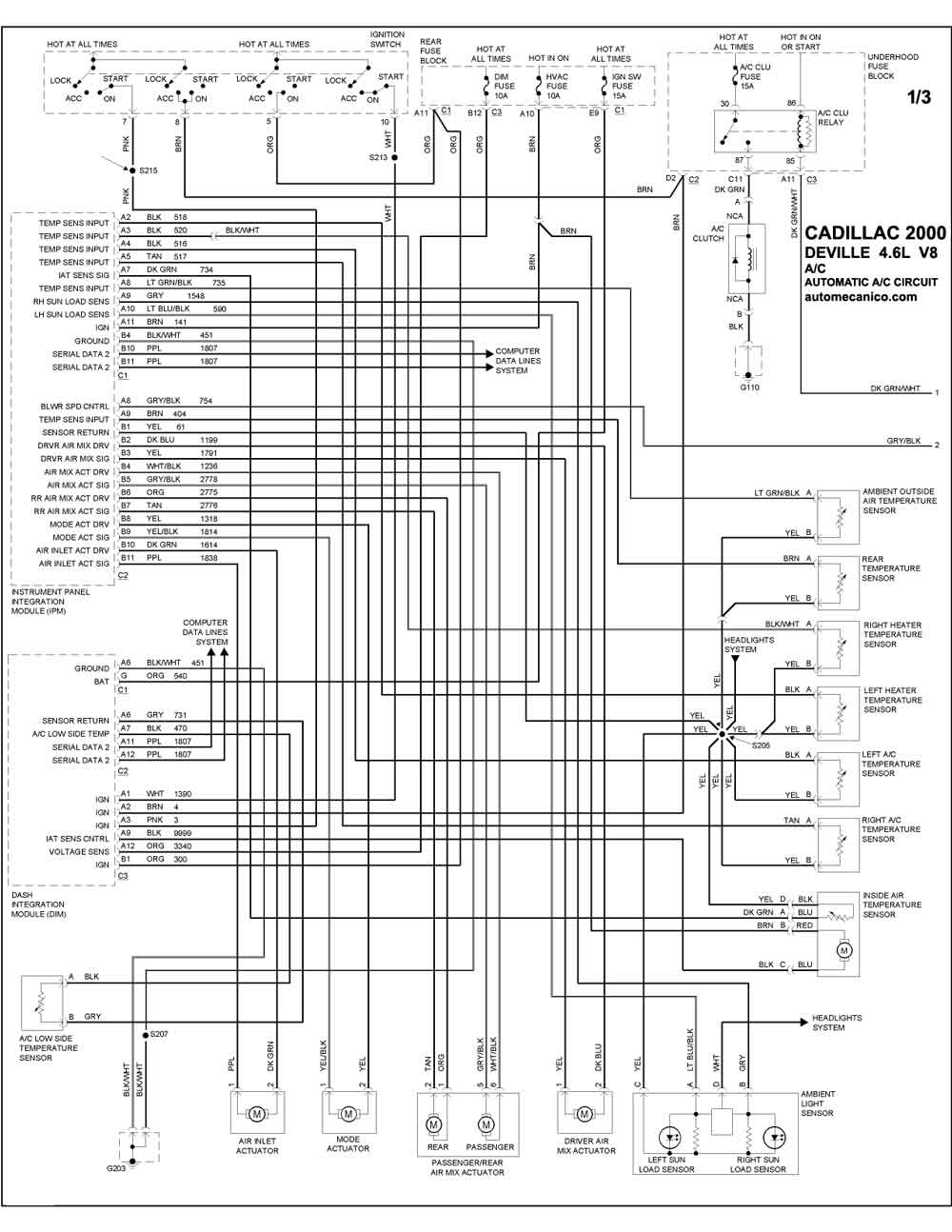

| 4.6L 8 CILINDROS 1/3 | AUTOMATIC A/C CIRCUIT |

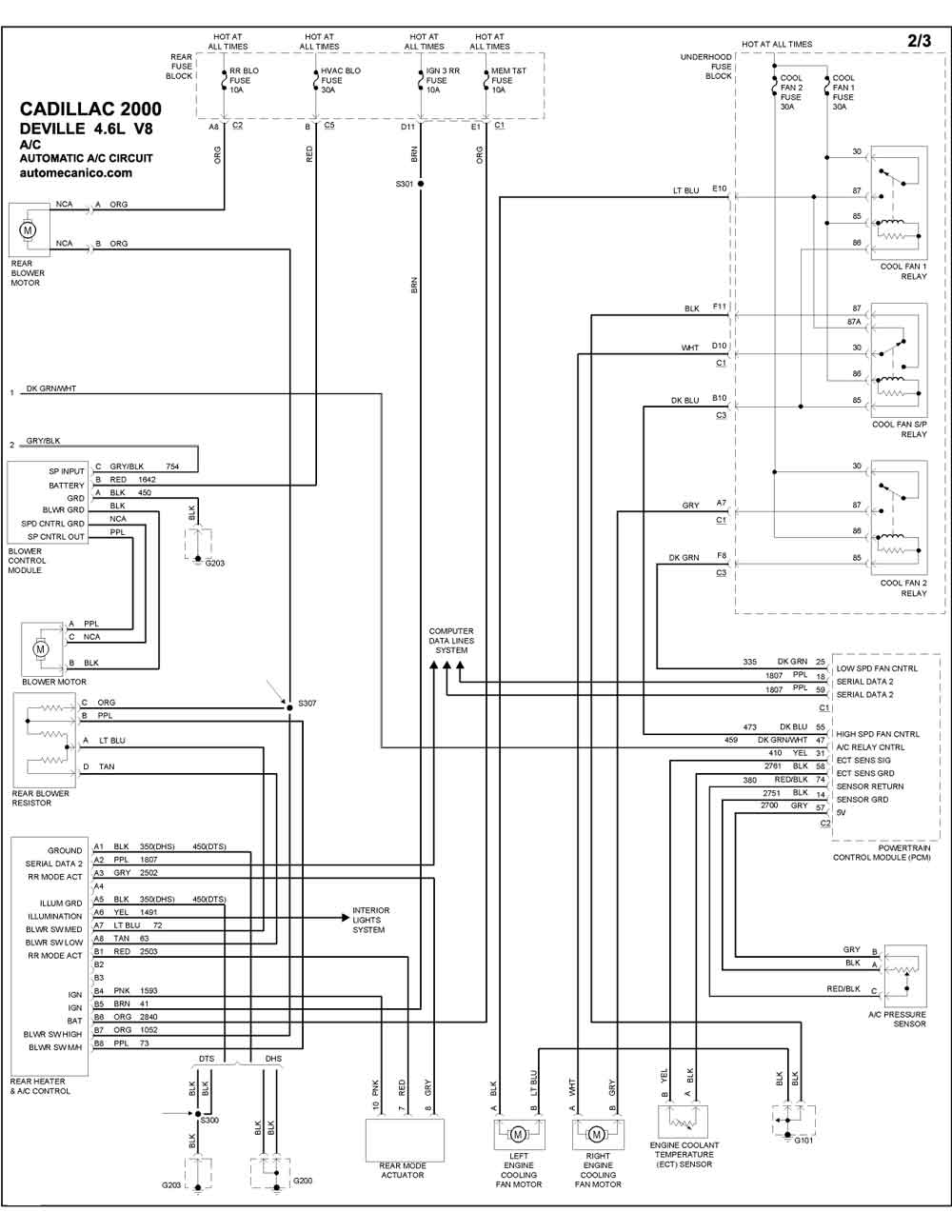

| 4.6L 8 CILINDROS 2/3 | AUTOMATIC A/C CIRCUIT |

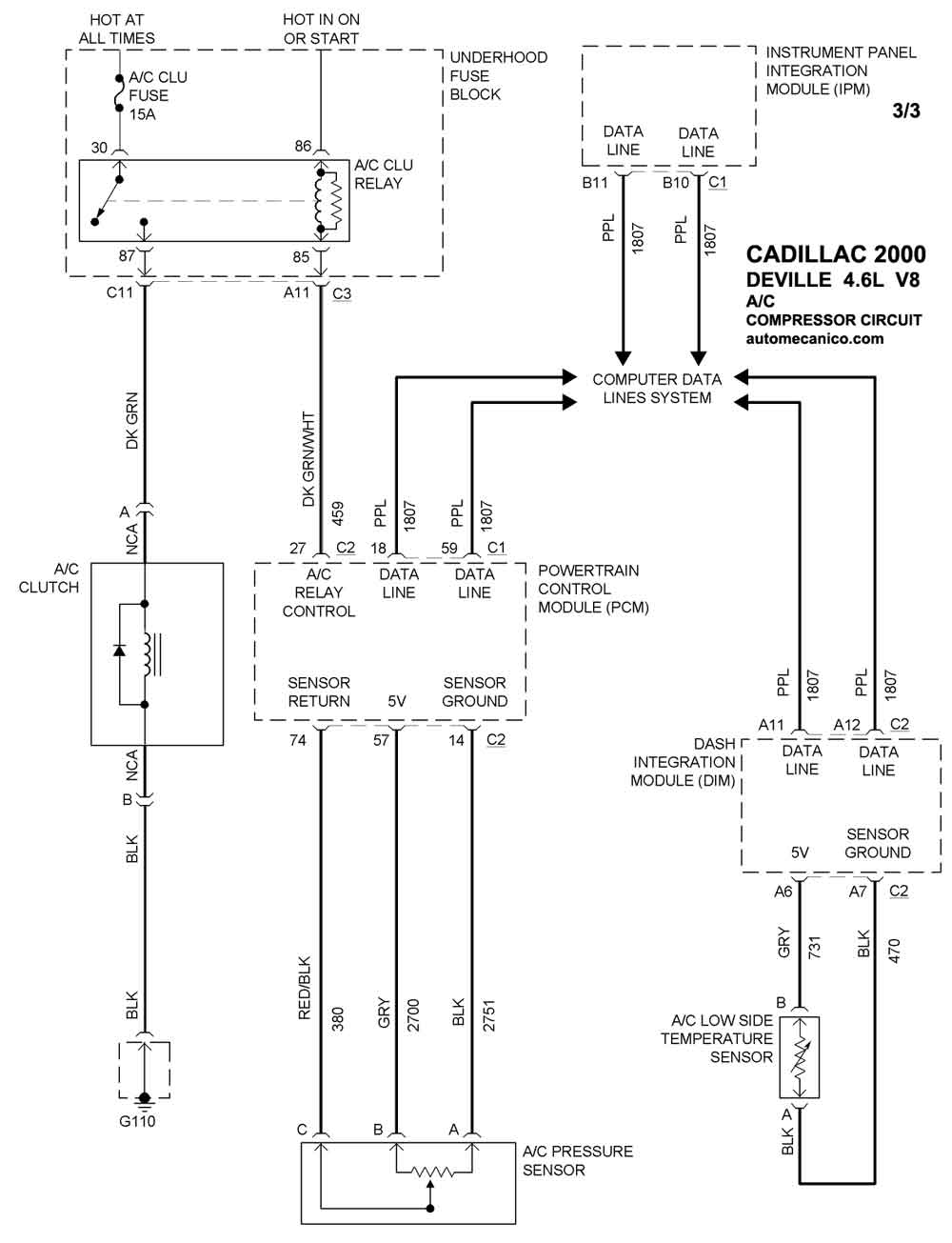

| 4.6L 8 CILINDROS 2/3 | COMPRESSOR CIRCUIT |
| EL DORADO | |

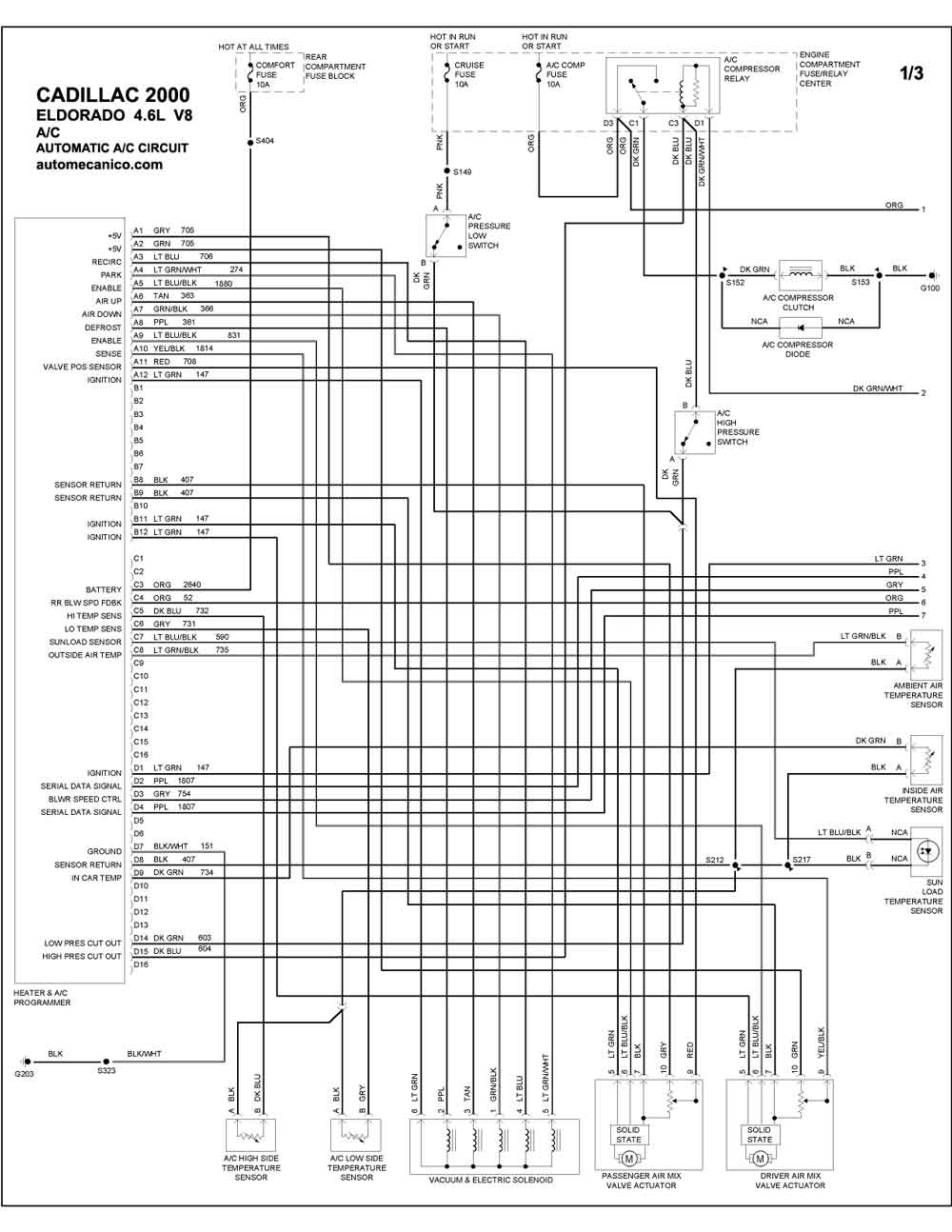

| 4.6L 8 CILINDROS 1/3 | AUTOMATIC A/C CIRCUIT |

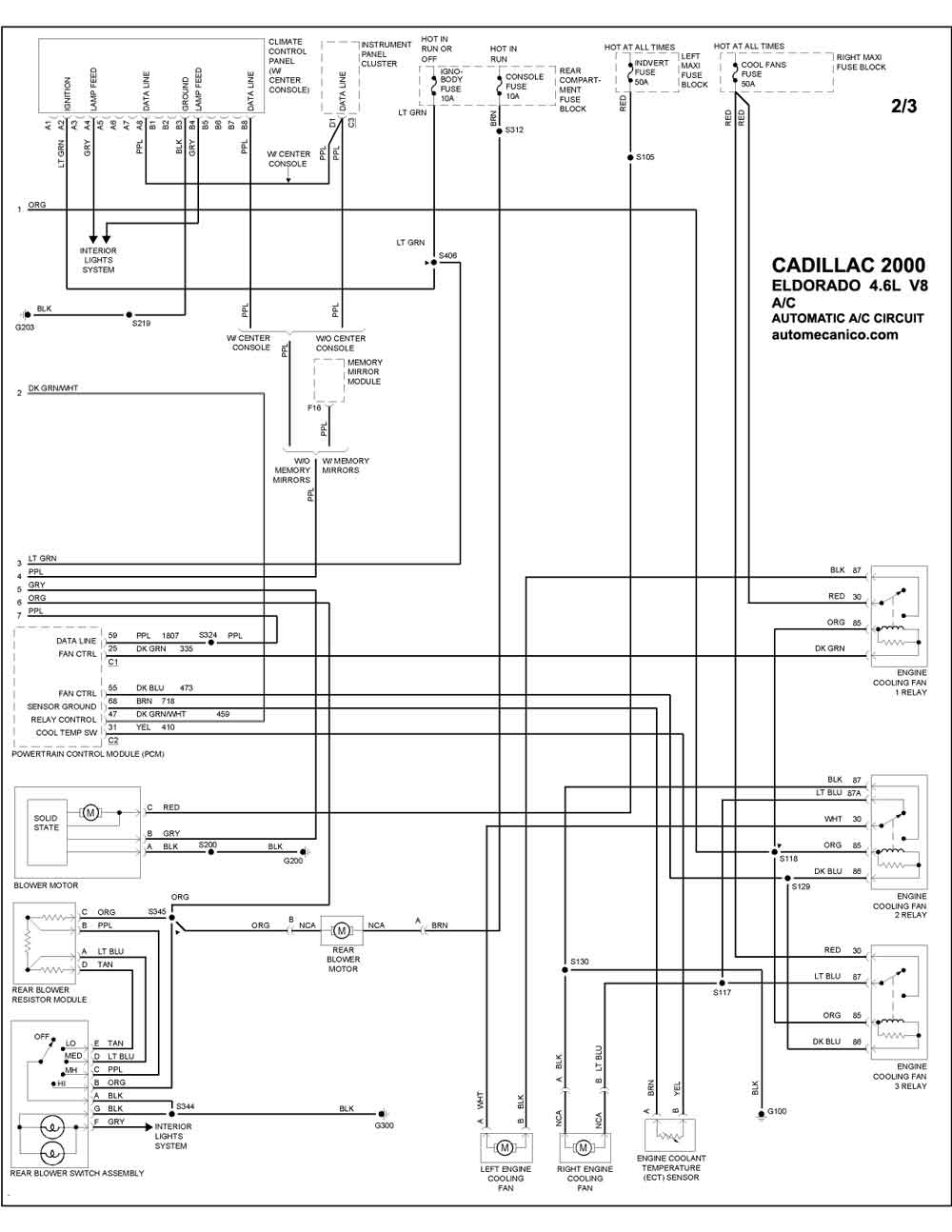

| 4.6L 8 CILINDROS 2/3 | AUTOMATIC A/C CIRCUIT |

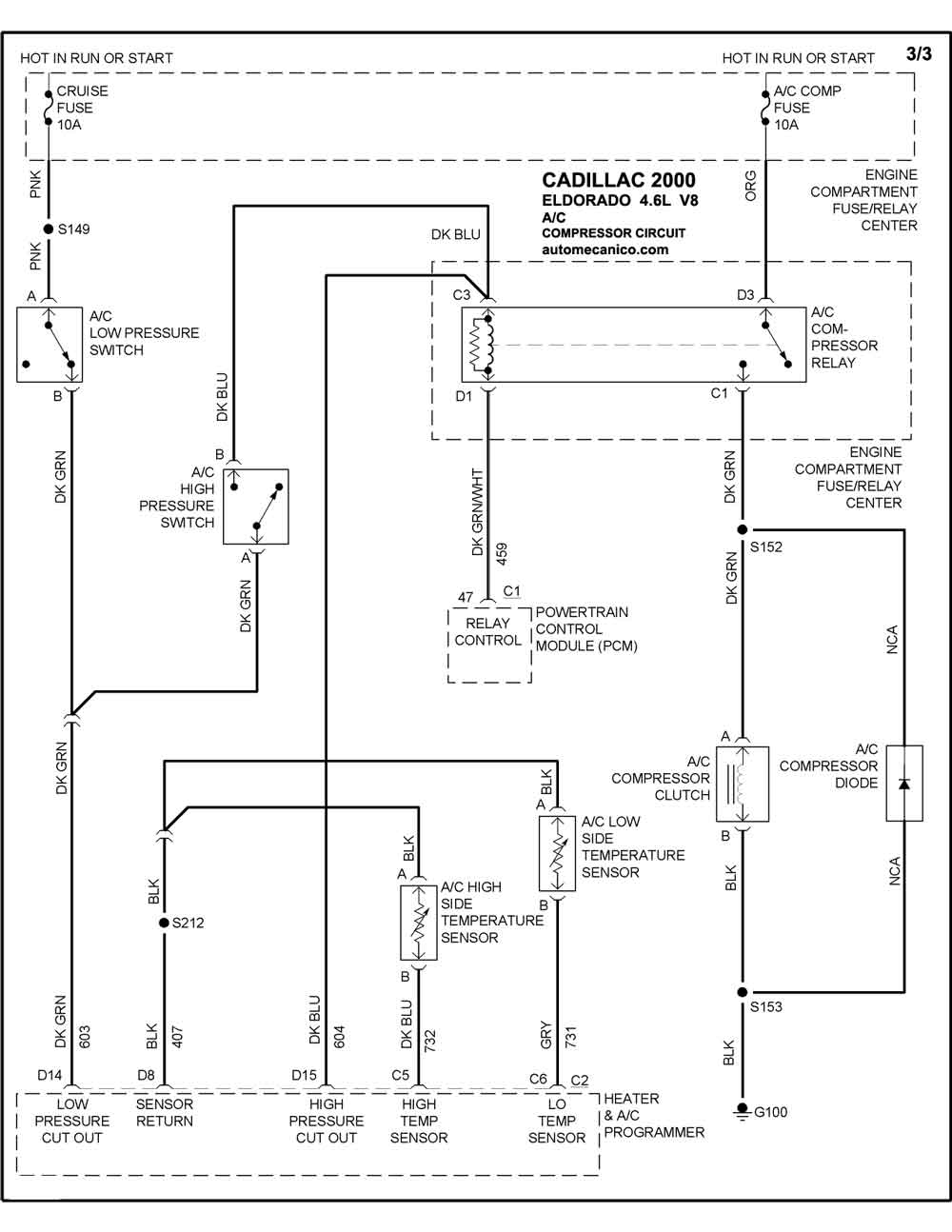

| 4.6L 8 CILINDROS 3/3 | COMPRESSOR CIRCUIT |
| ESCALADE | |

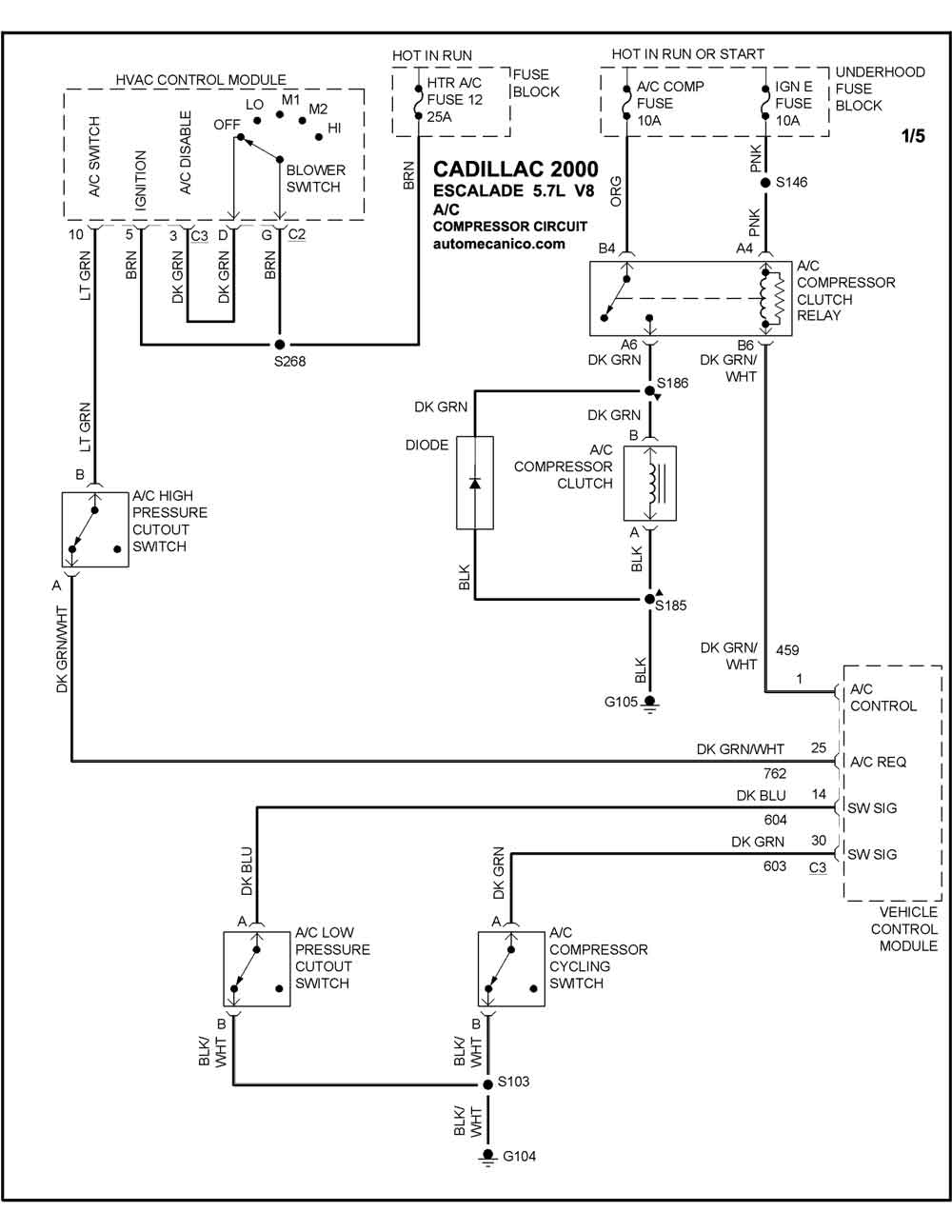

| 5.7L 8 CILINDROS 1/5 | COMPRESSOR CIRCUIT |

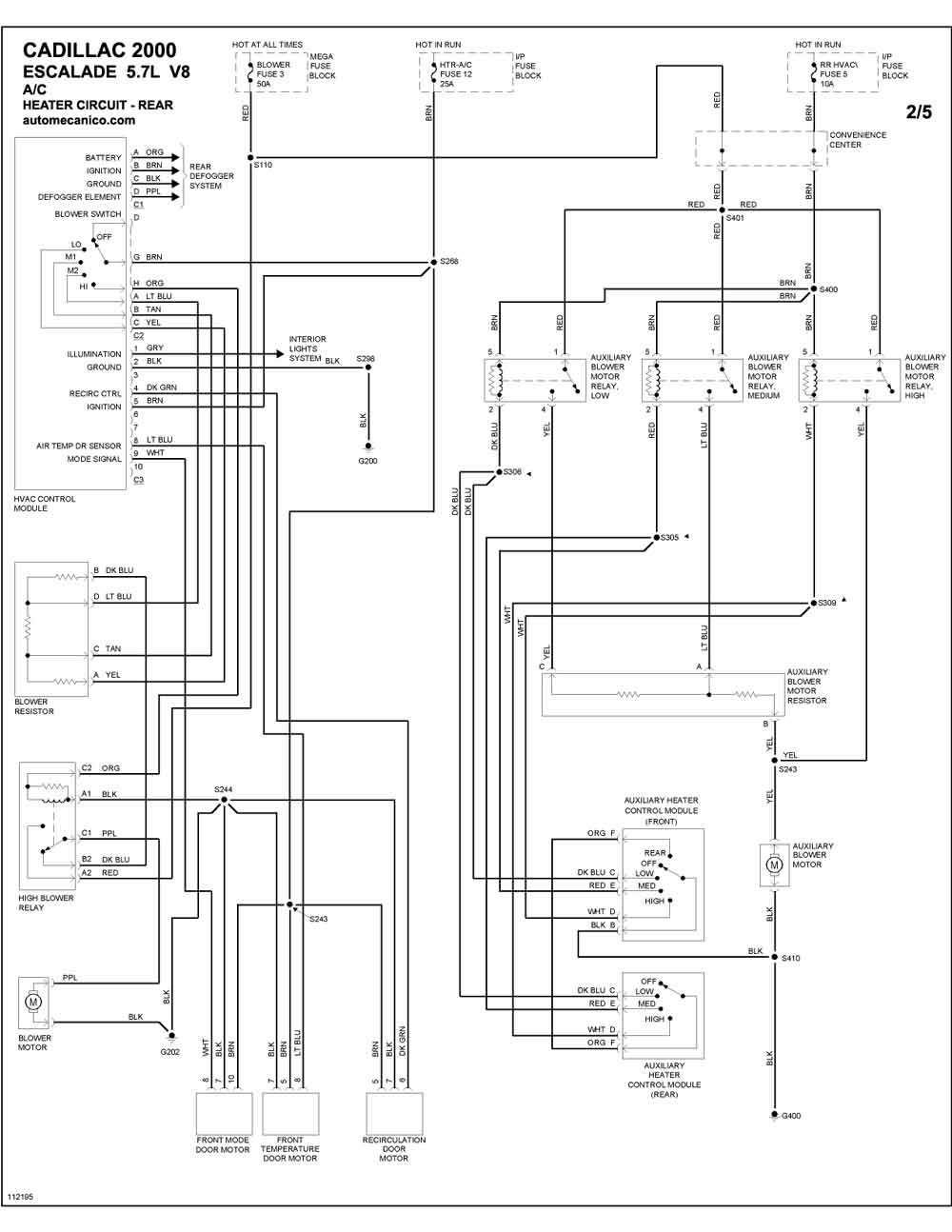

| 5.7L 8 CILINDROS 2/5 | HEATER CIRCUIT - REAR |

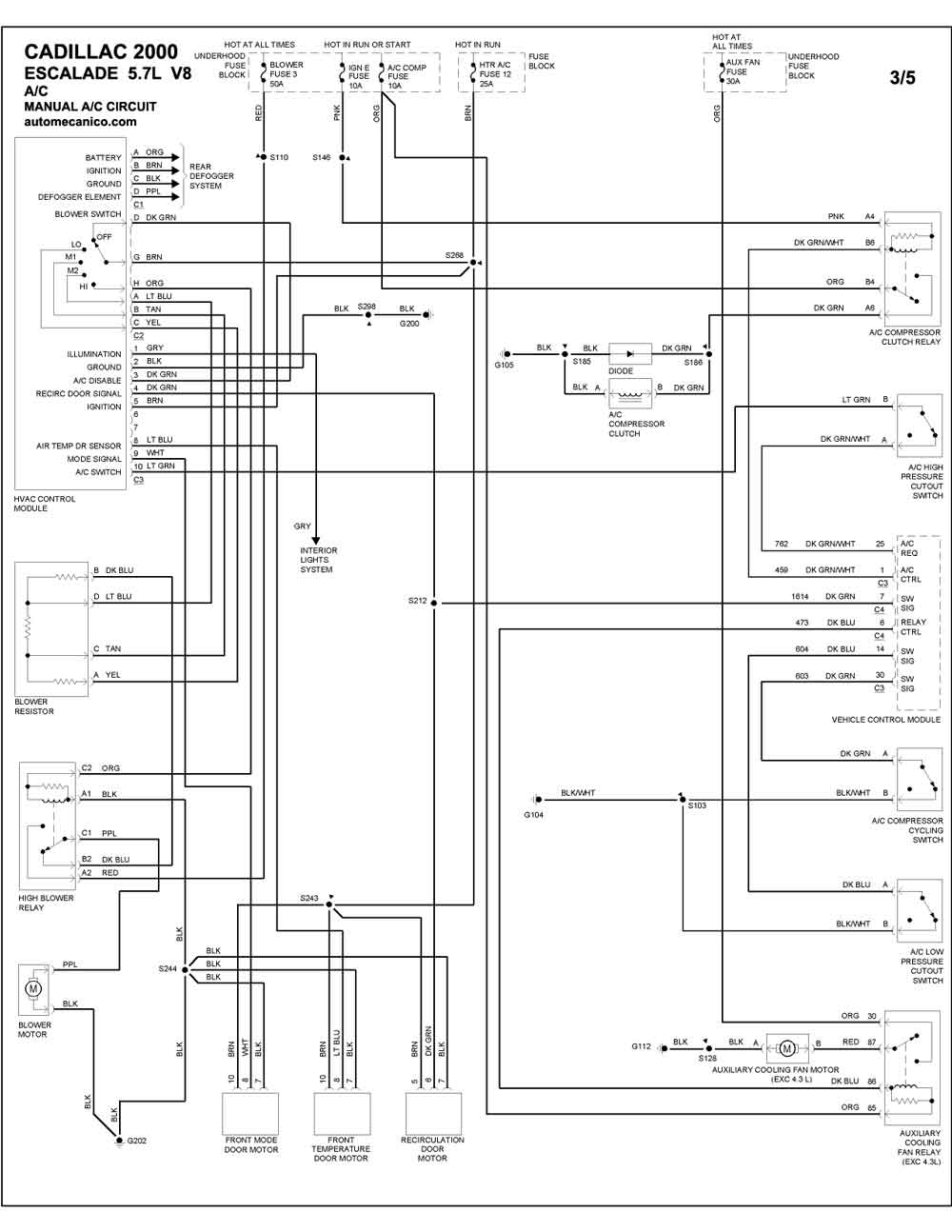

| 5.7L 8 CILINDROS 3/5 | MANUAL A/C CIRCUIT |

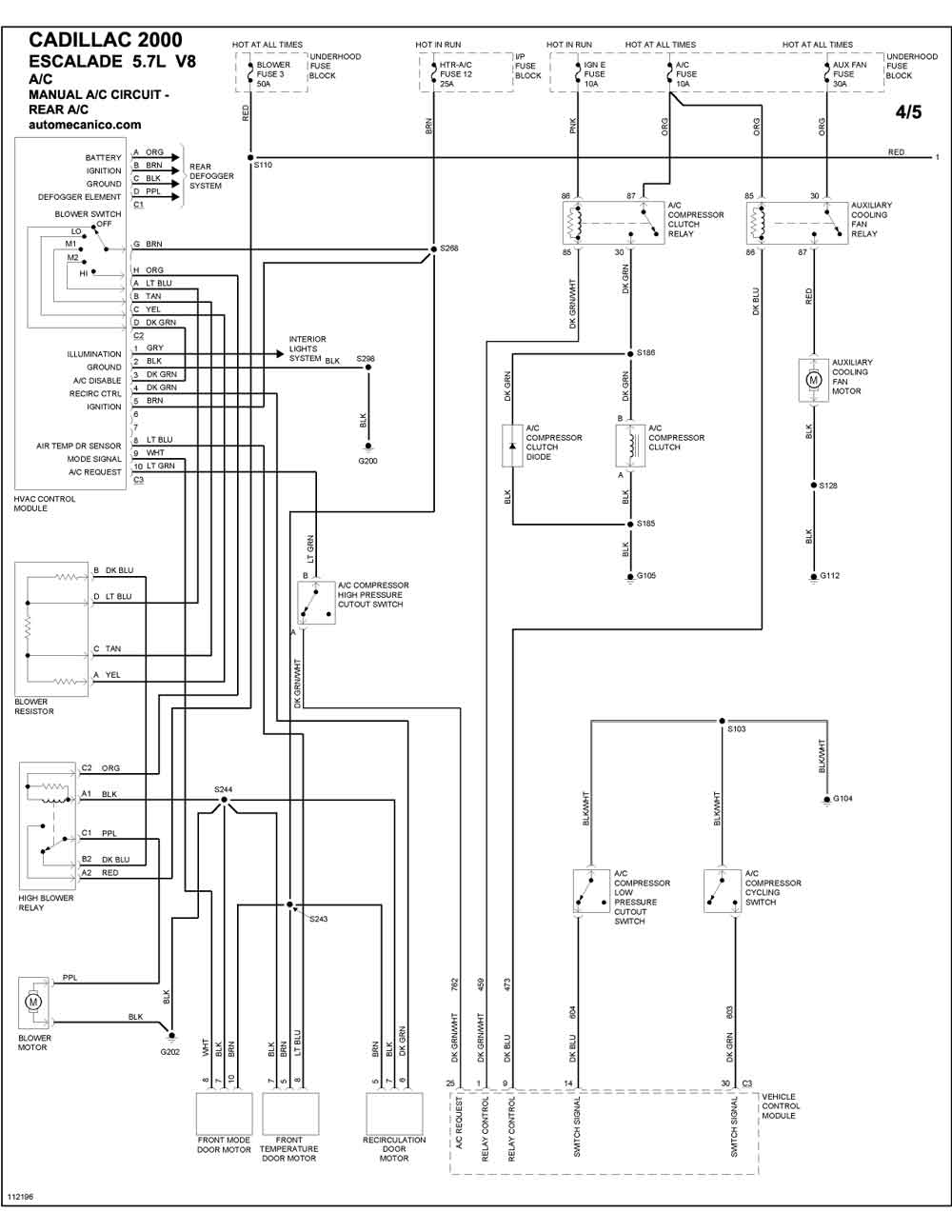

| 5.7L 8 CILINDROS 4/5 | MANUAL A/C CIRCUIT - REAR A/C |

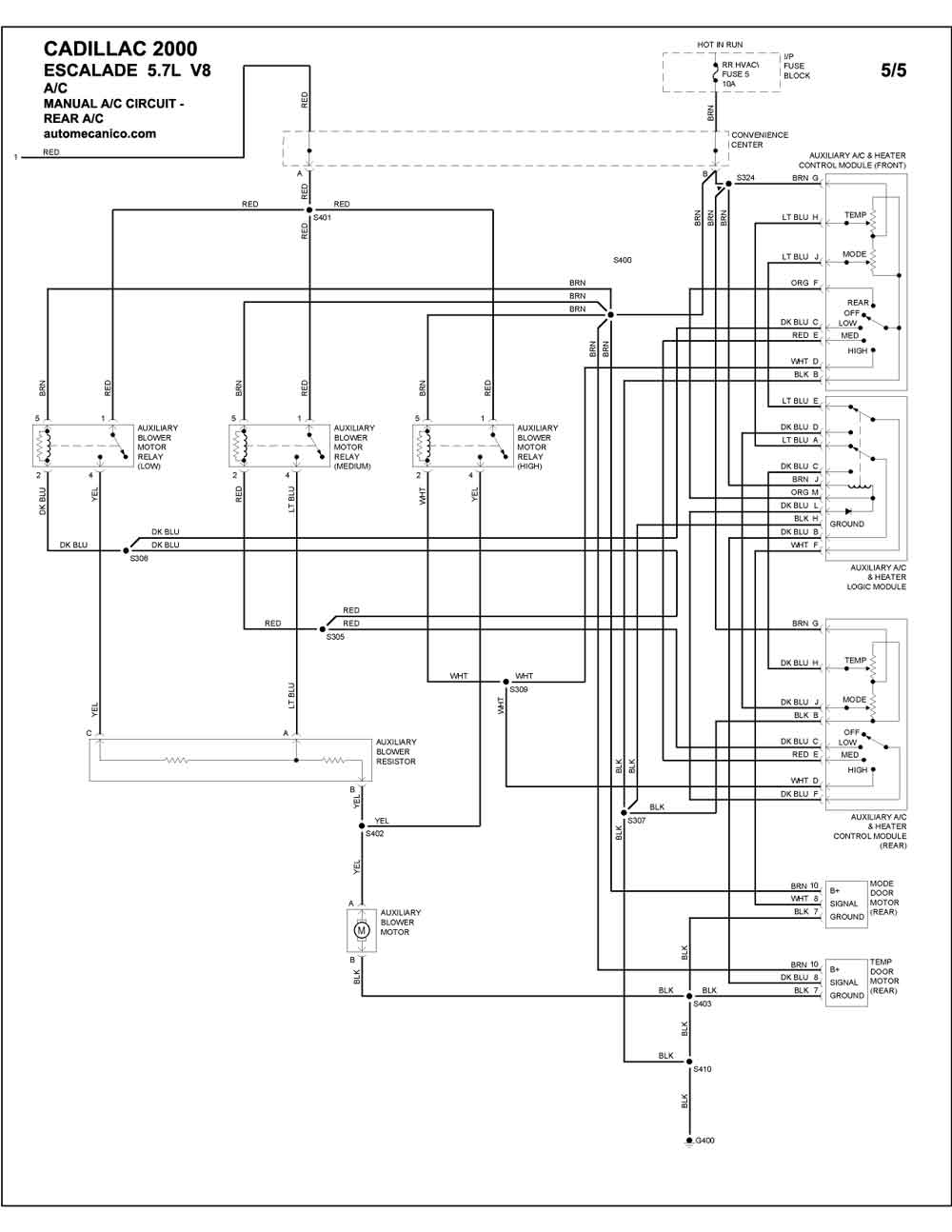

| 5.7L 8 CILINDROS 5/5 | MANUAL A/C CIRCUIT - REAR A/C |
| SEVILLE | |

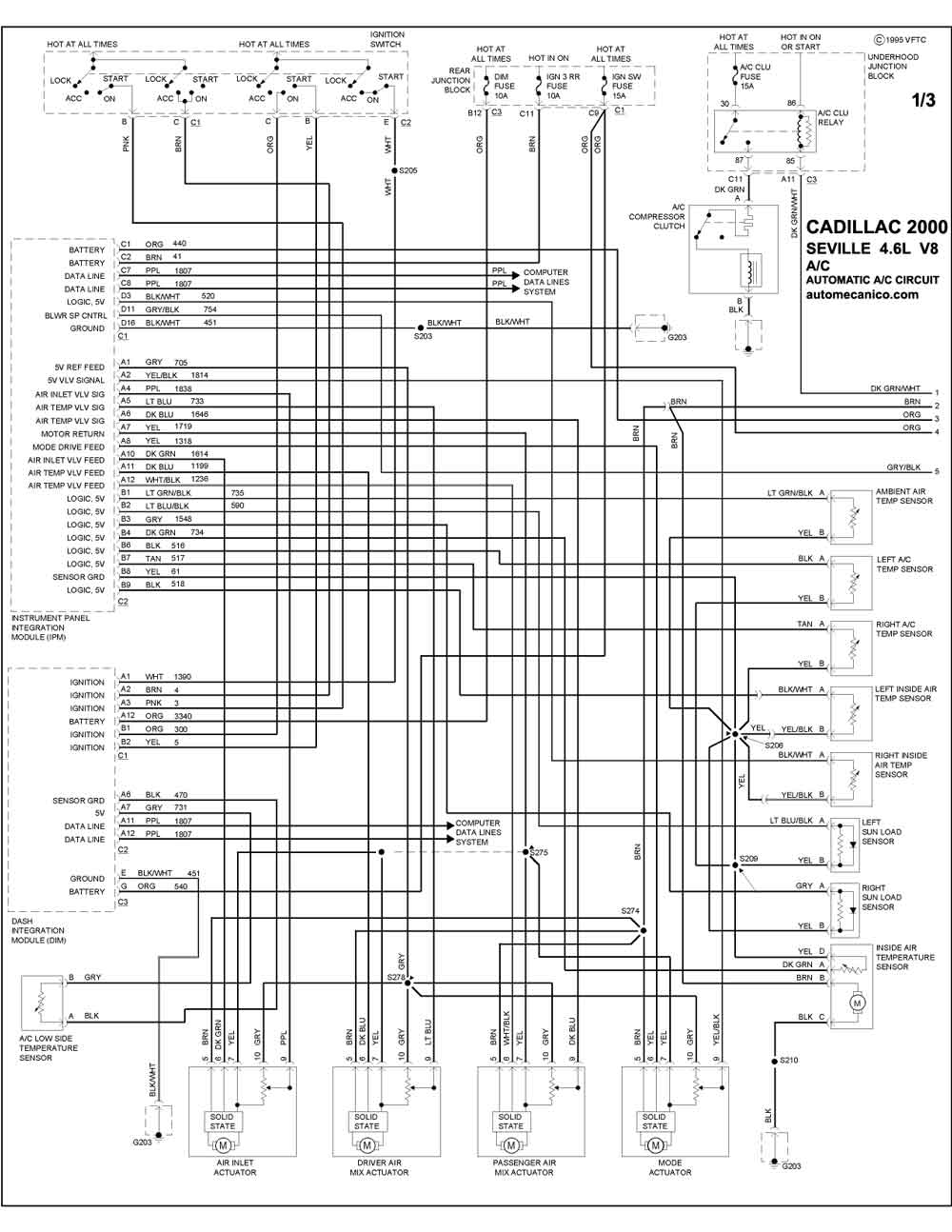

| 4.6L 8 CILINDROS 1/3 | AUTOMATIC A/C CIRCUIT |
| 4.6L 8 CILINDROS 2/3 | AUTOMATIC A/C CIRCUIT |

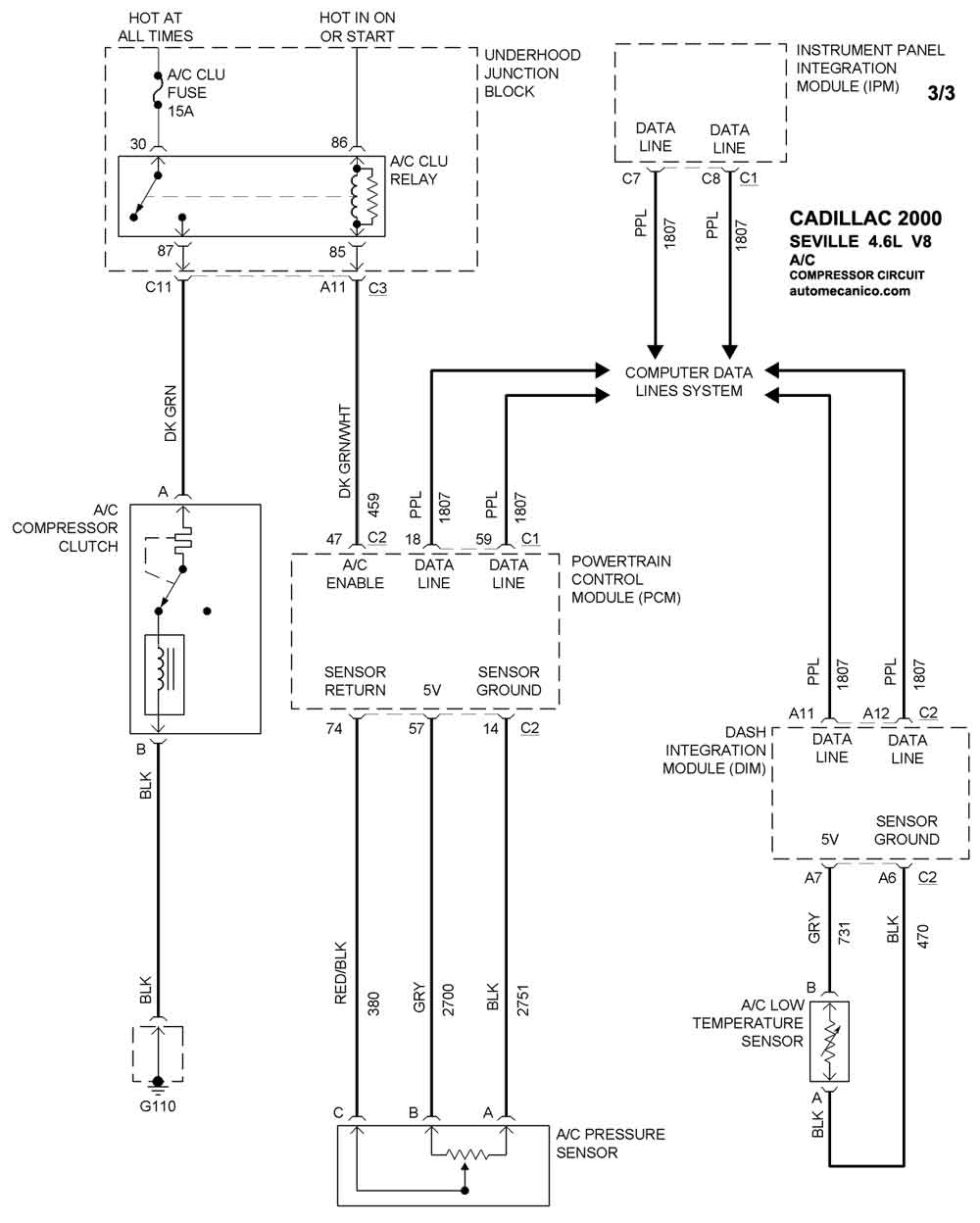

| 4.6L 8 CILINDROS 3/3 | COMPRESSOR CIRCUIT |
