| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHEVROLET 2000 |
| EXPRESS 1500 | |

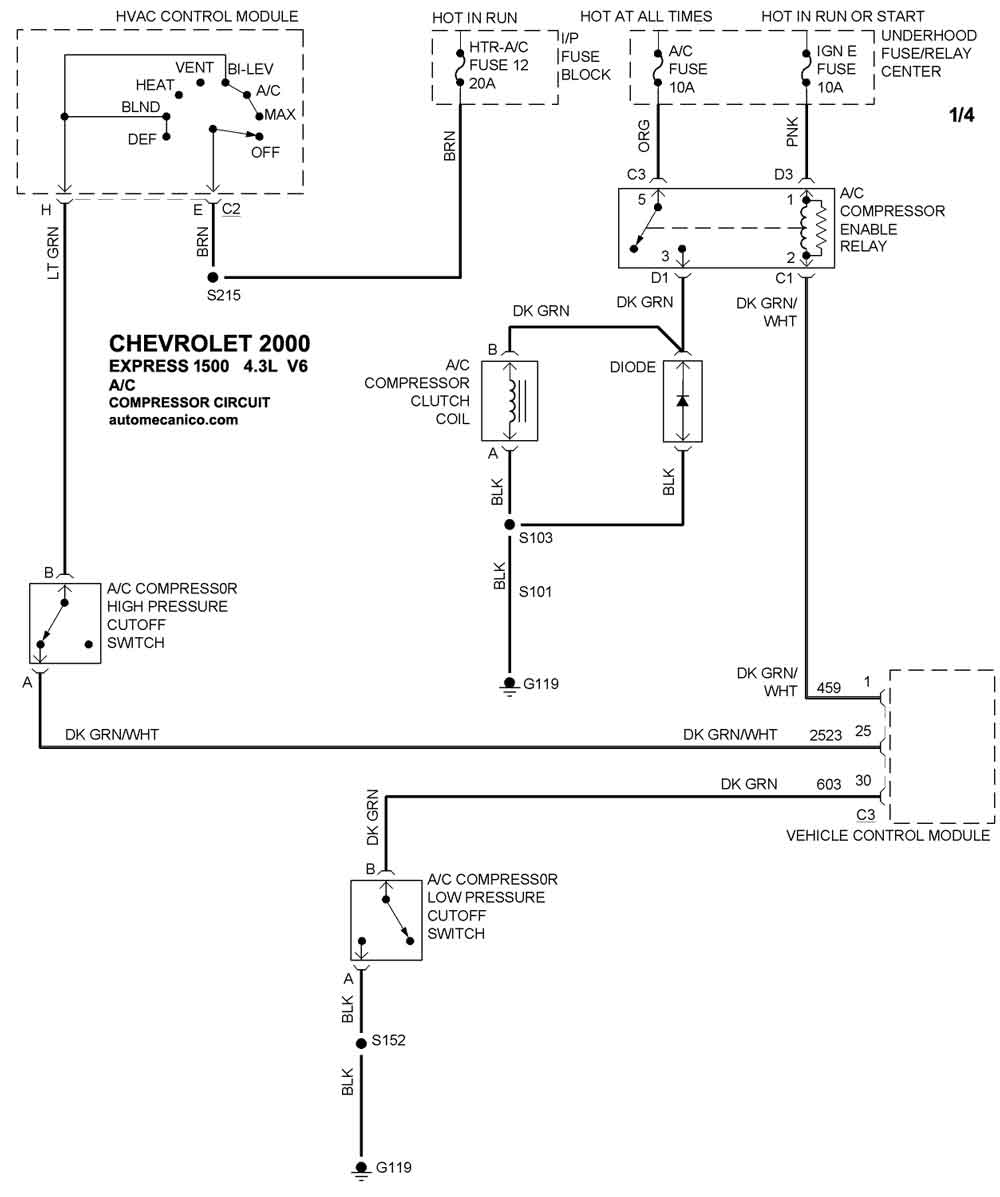

| 4.3L 6 CILINDROS 1/4 | COMPRESSOR CIRCUIT |

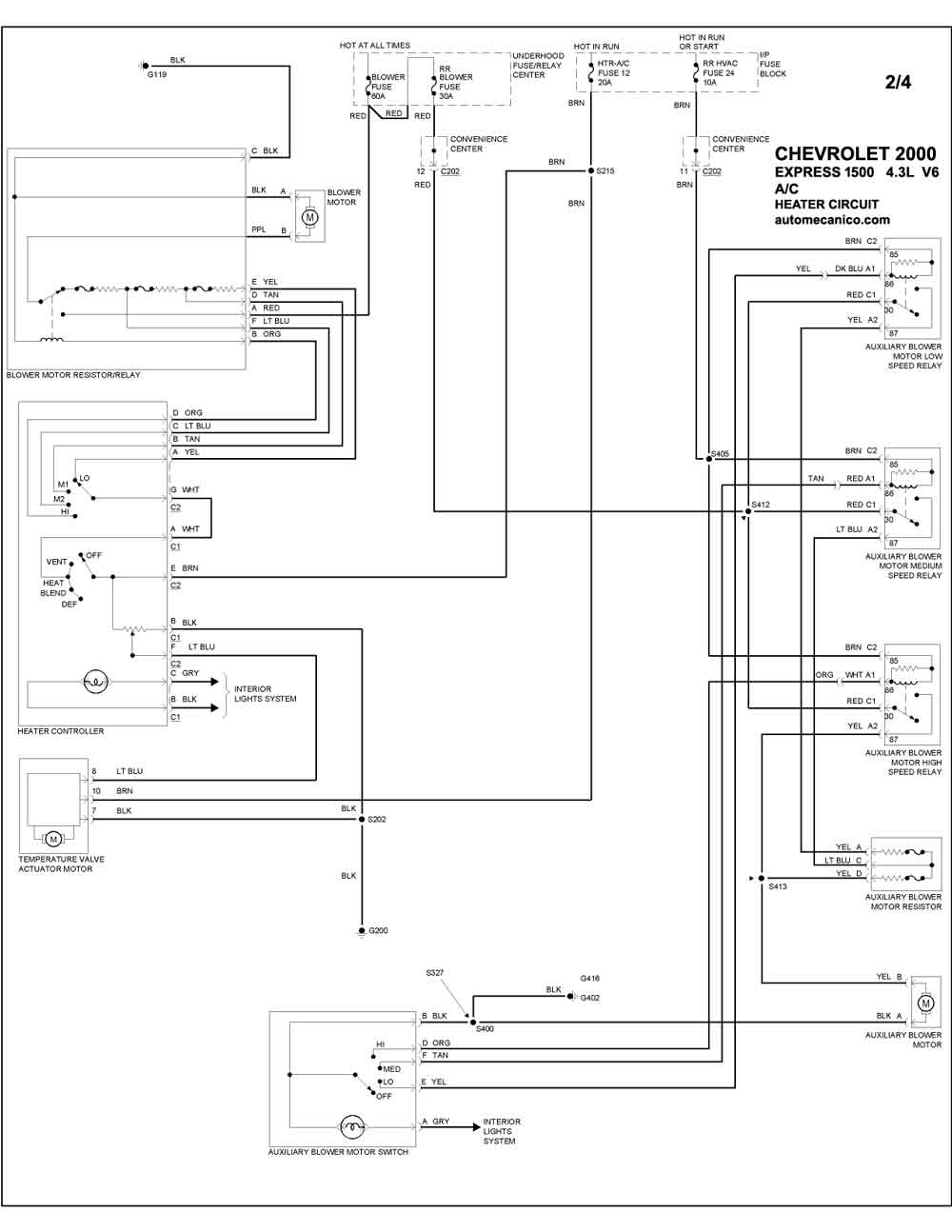

| 4.3L 6 CILINDROS 2/4 | HEATER CIRCUIT |
| 4.3L 6 CILINDROS 3/4 | MANUAL A/C CIRCUIT CARGO VAN |

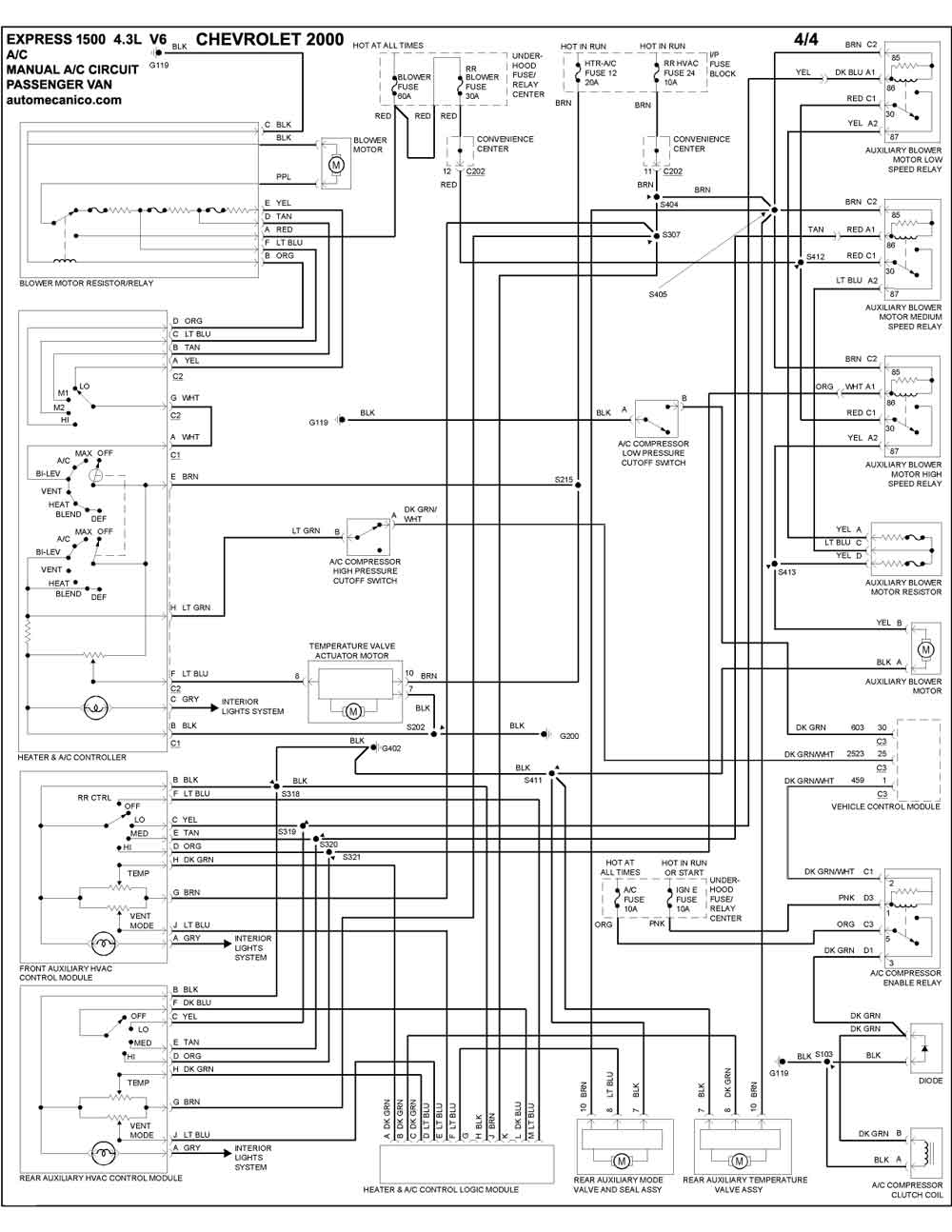

| 4.3L 6 CILINDROS 4/4 | MANUAL A/C CIRCUIT PASSENGER VAN |
| EXPRESS 1500 | |
| 5.0L 8 CILINDROS 1/4 | COMPRESSOR CIRCUIT |
| 5.0L 8 CILINDROS 2/4 | HEATER CIRCUIT |

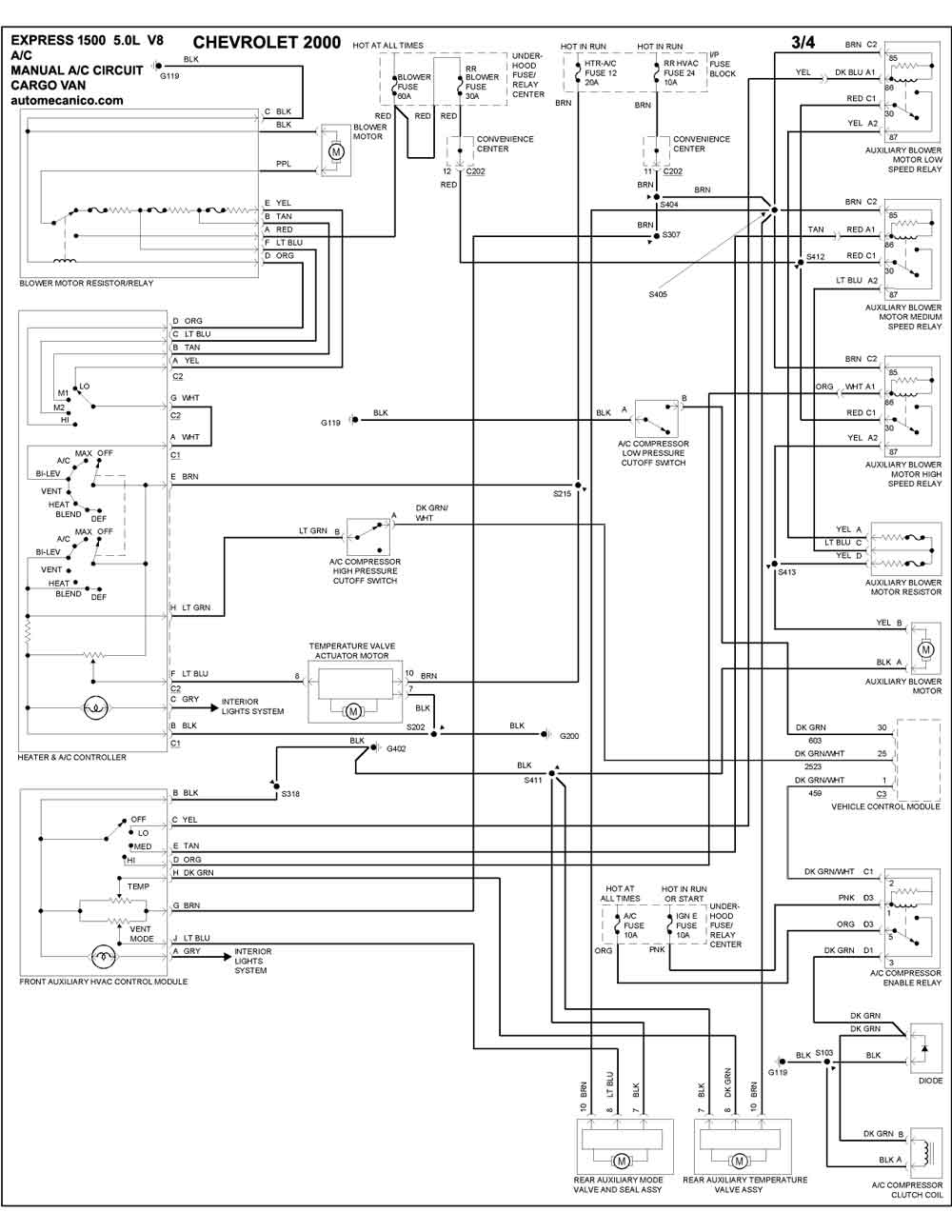

| 5.0L 8 CILINDROS 3/4 | MANUAL A/C CIRCUIT CARGO VAN |
| 5.0L 8 CILINDROS 4/4 | MANUAL A/C CIRCUIT PASSENGER VAN |
| EXPRESS 1500 | |
| 5.7L 8 CILINDROS 1/4 | COMPRESSOR CIRCUIT |
| 5.7L 8 CILINDROS 2/4 | HEATER CIRCUIT |
| 5.7L 8 CILINDROS 3/4 | MANUAL A/C CIRCUIT CARGO VAN |
| 5.7L 8 CILINDROS 4/4 | MANUAL A/C CIRCUIT PASSENGER VAN |
