2000 - Diagramas CHEVROLET : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHEVROLET 2000 |
| LUMINA | |

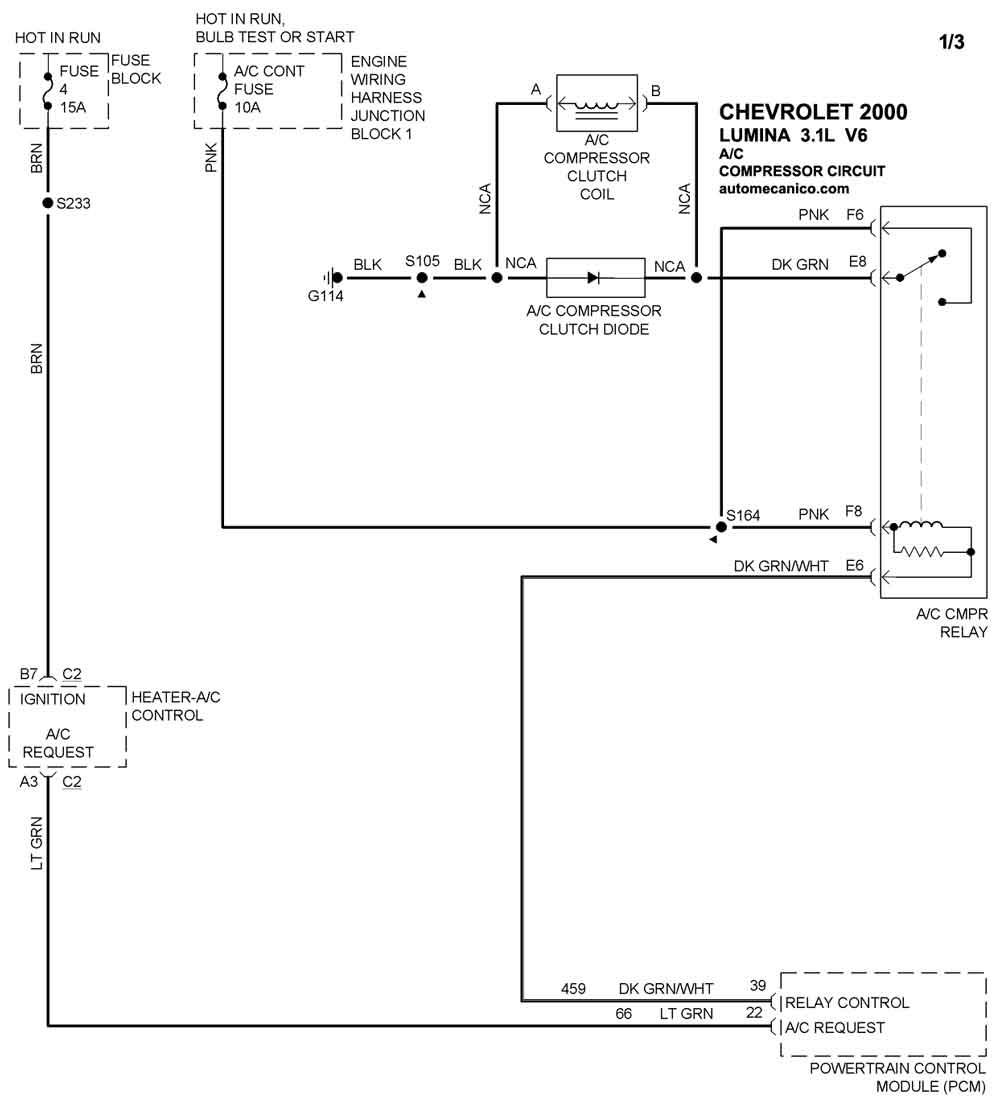

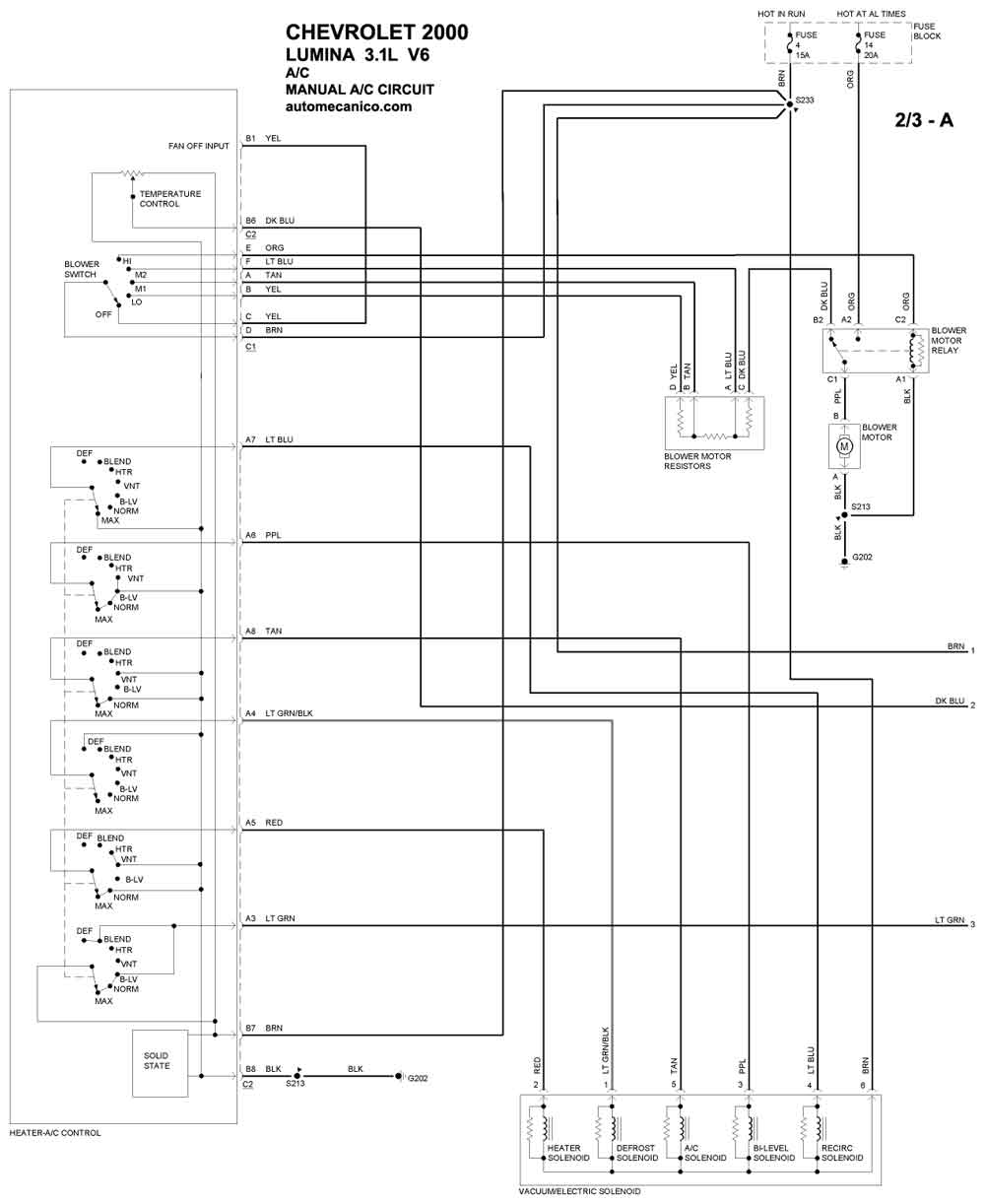

| 3.1L 6 CILINDROS 1/3 | COMPRESSOR CIRCUIT |
| 3.1L 6 CILINDROS 2/3A | MANUAL A/C CIRCUIT |

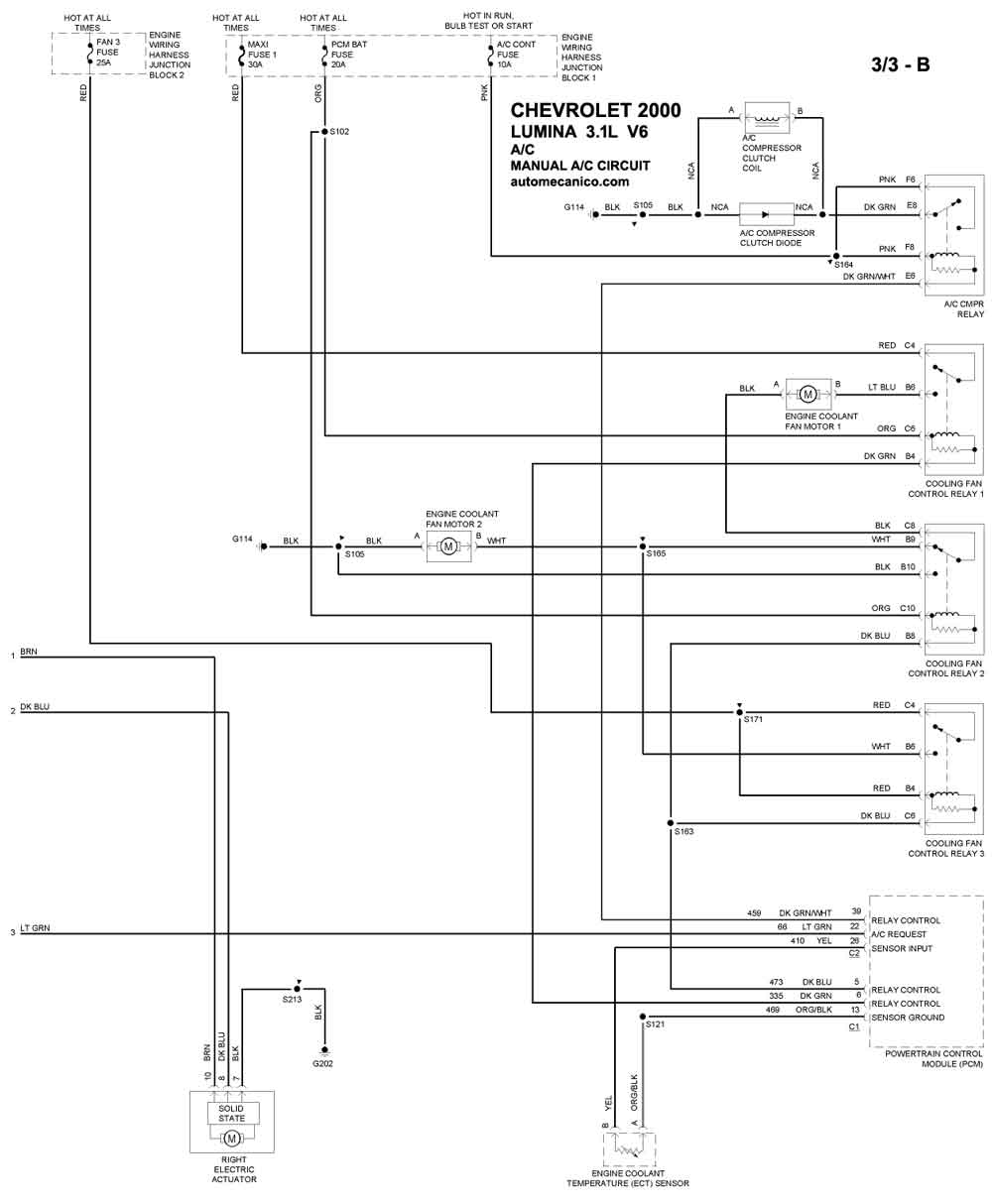

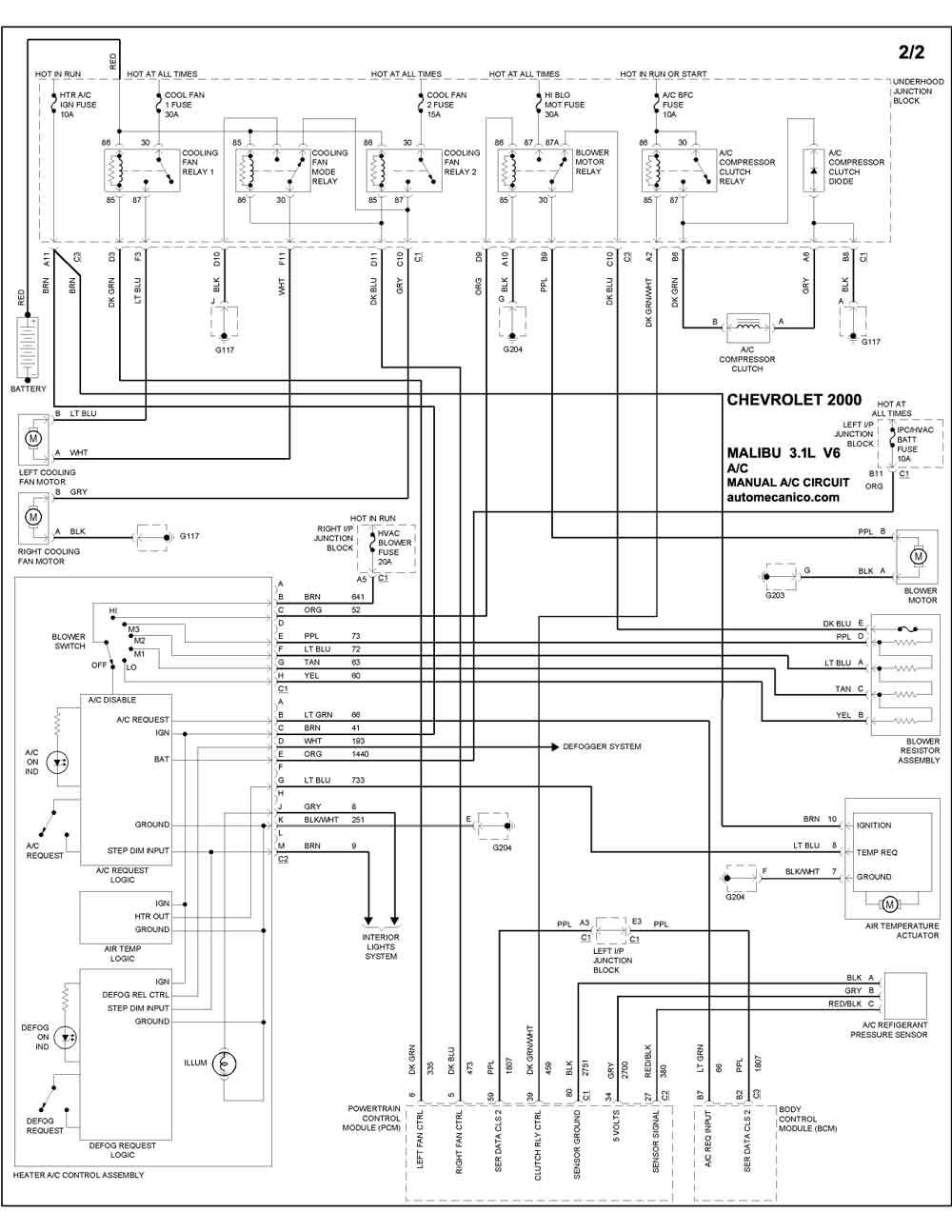

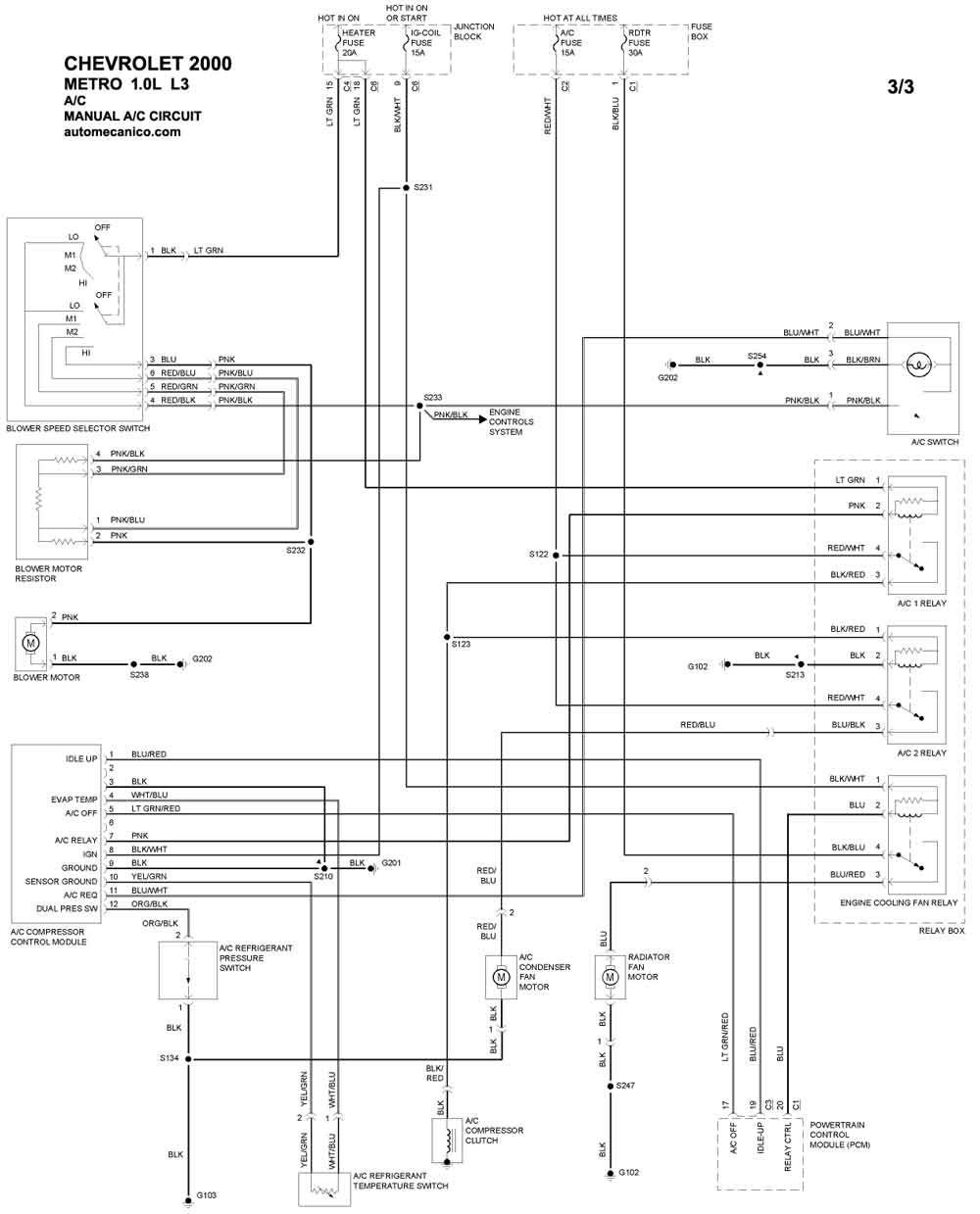

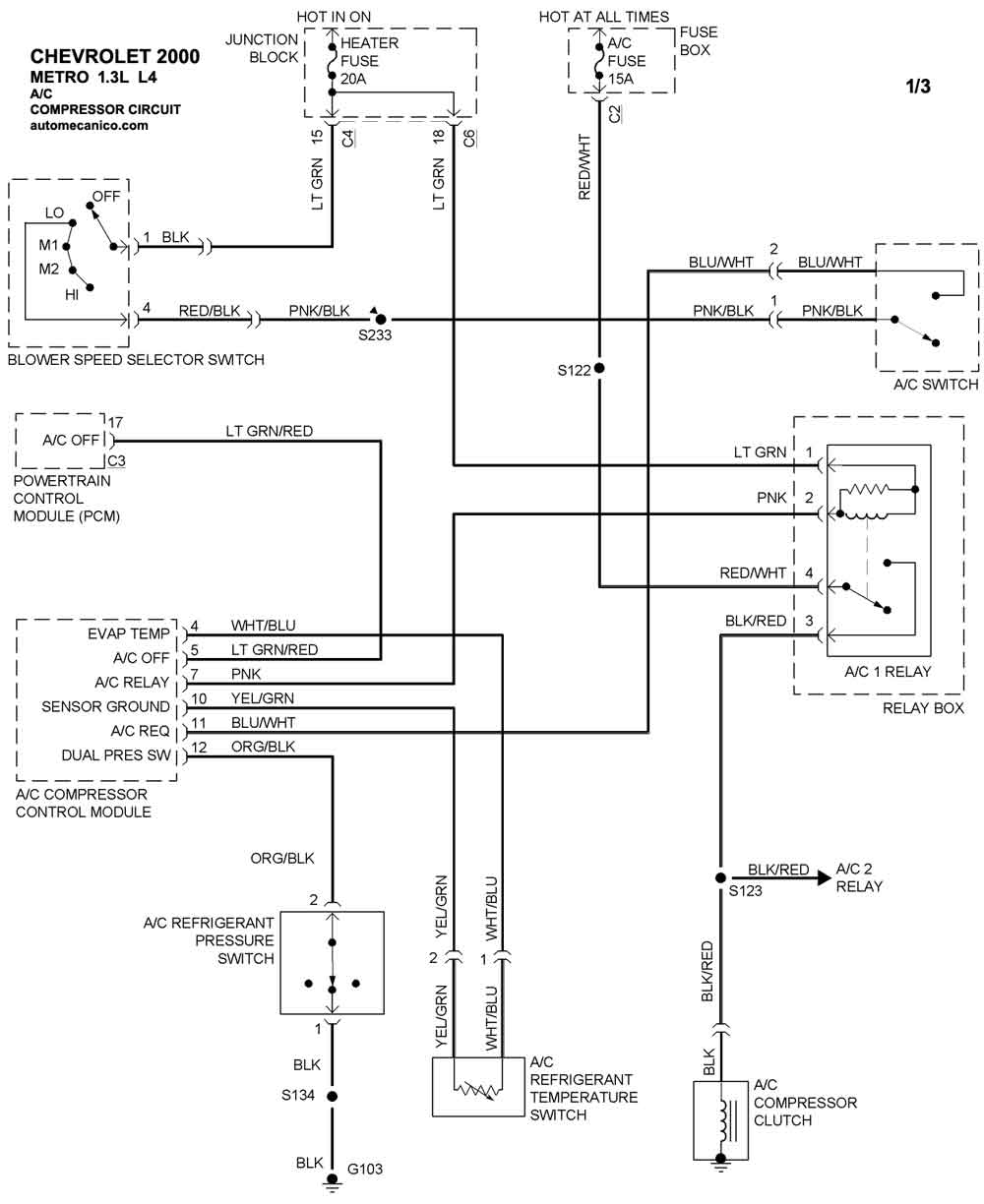

| 3.1L 6 CILINDROS 3/3B | MANUAL A/C CIRCUIT |
| MALIBU | |
| 3.1L 6 CILINDROS 1/2 | COMPRESSOR CIRCUIT |
| 3.1L 6 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| METRO | |
| 1.0L 3 CILINDROS 1/3 | COMPRESSOR CIRCUIT |
| 1.0L 3 CILINDROS 2/3 | HEATER CIRCUIT |
| 1.0L 3 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| 1.3L 4 CILINDROS 1/3 | COMPRESSOR CIRCUIT |

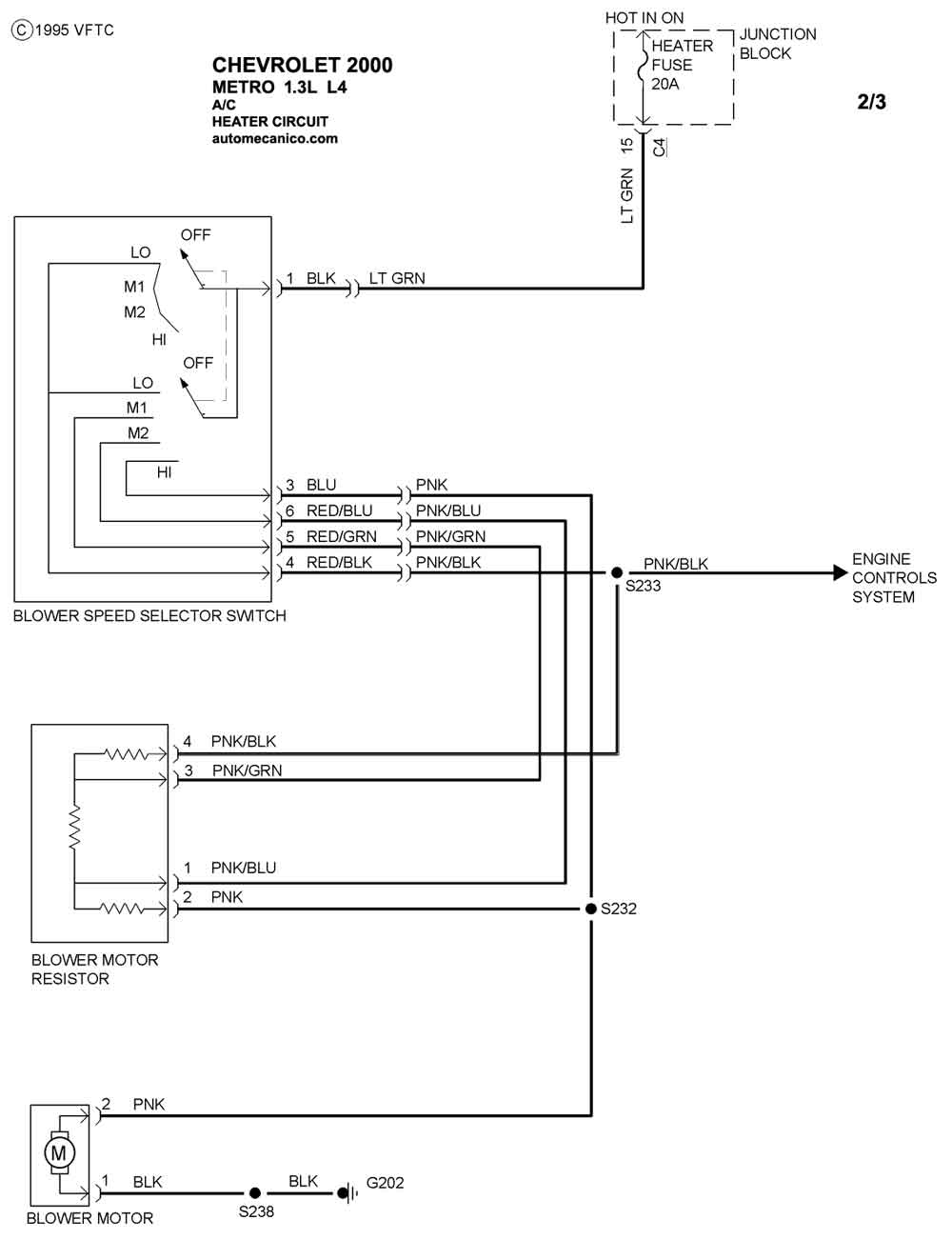

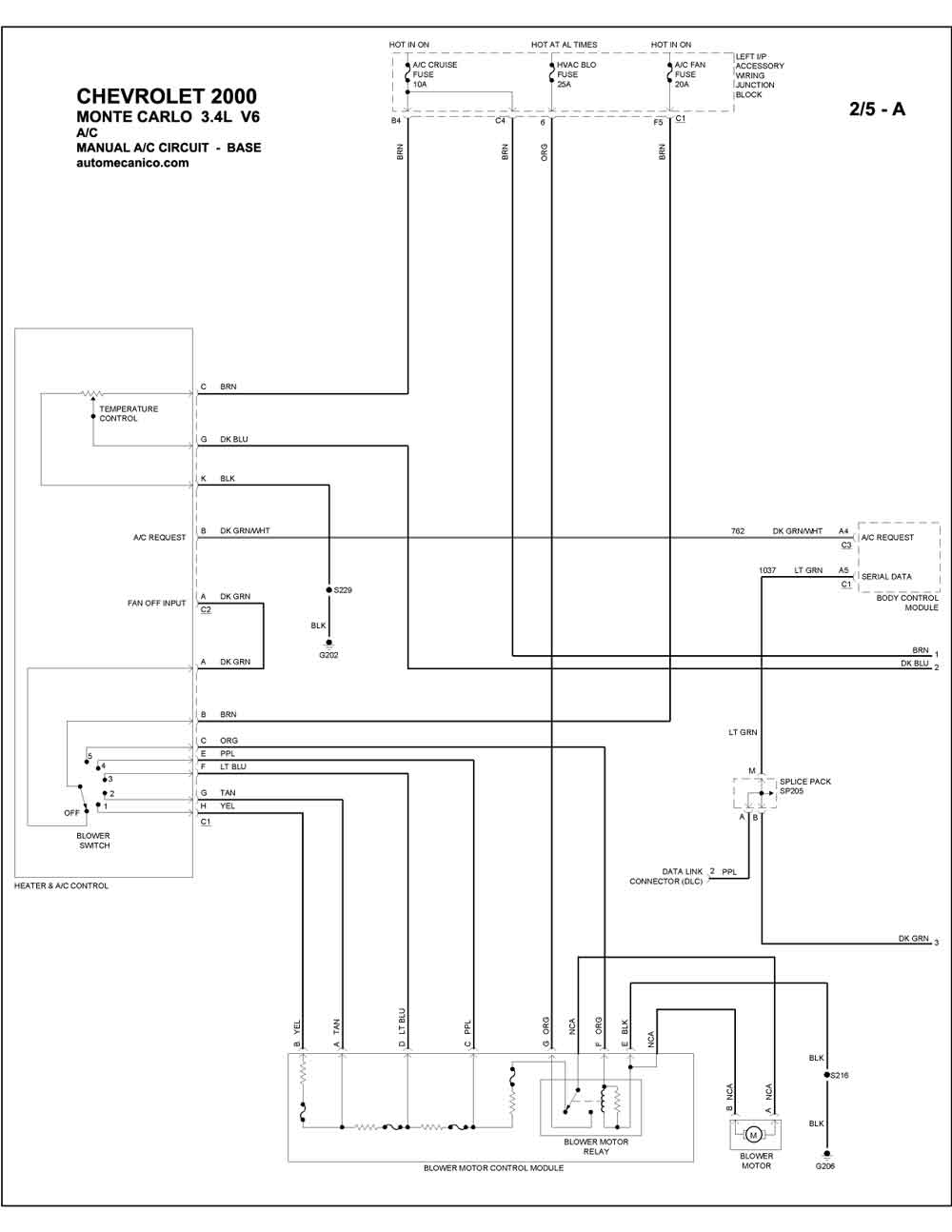

| 1.3L 4 CILINDROS 2/3 | HEATER CIRCUIT |
| 1.3L 4 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| MONTECARLO | |
| 3.4L 6 CILINDROS 1/5 | COMPRESSOR CIRCUIT |
| 3.4L 6 CILINDROS 2/5A | MANUAL A/C CIRCUIT - BASE |

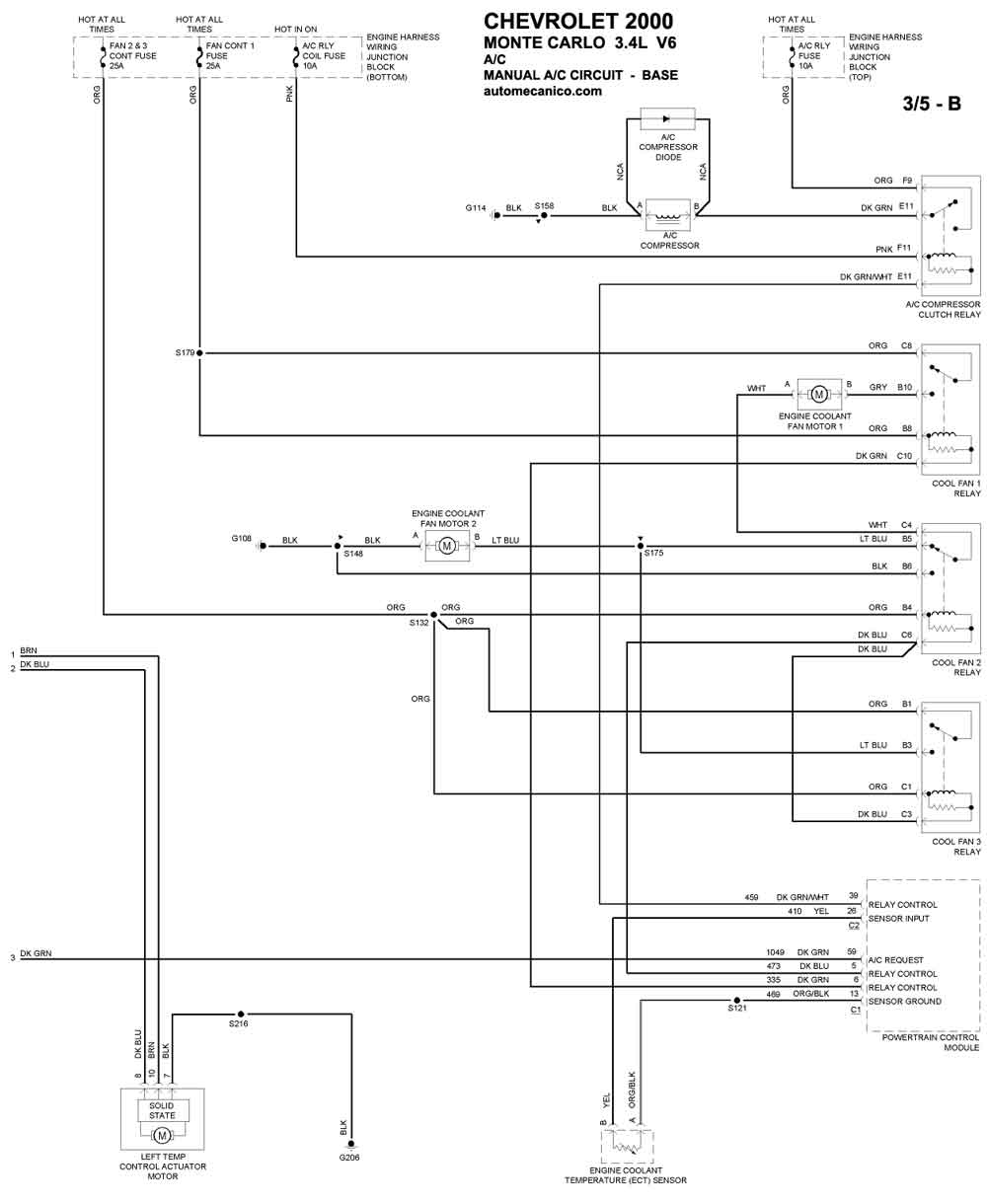

| 3.4L 6 CILINDROS 3/5B | MANUAL A/C CIRCUIT - BASE |
| 3.4L 6 CILINDROS 4/5A | MANUAL A/C CIRCUIT - DUAL ZONE A/C |

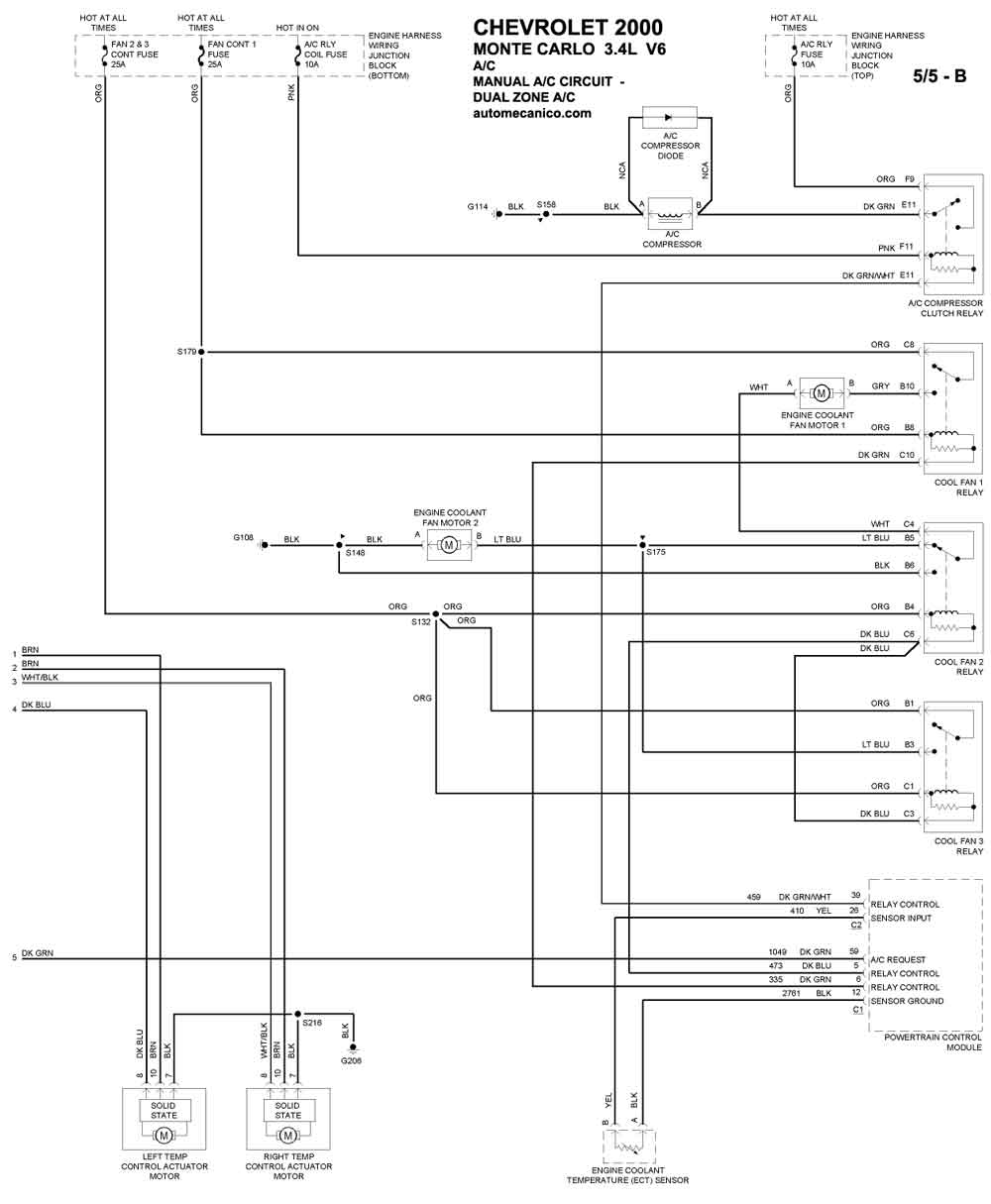

| 3.4L 6 CILINDROS 5/5B | MANUAL A/C CIRCUIT - DUAL ZONE A/C |
| MONTECARLO | |

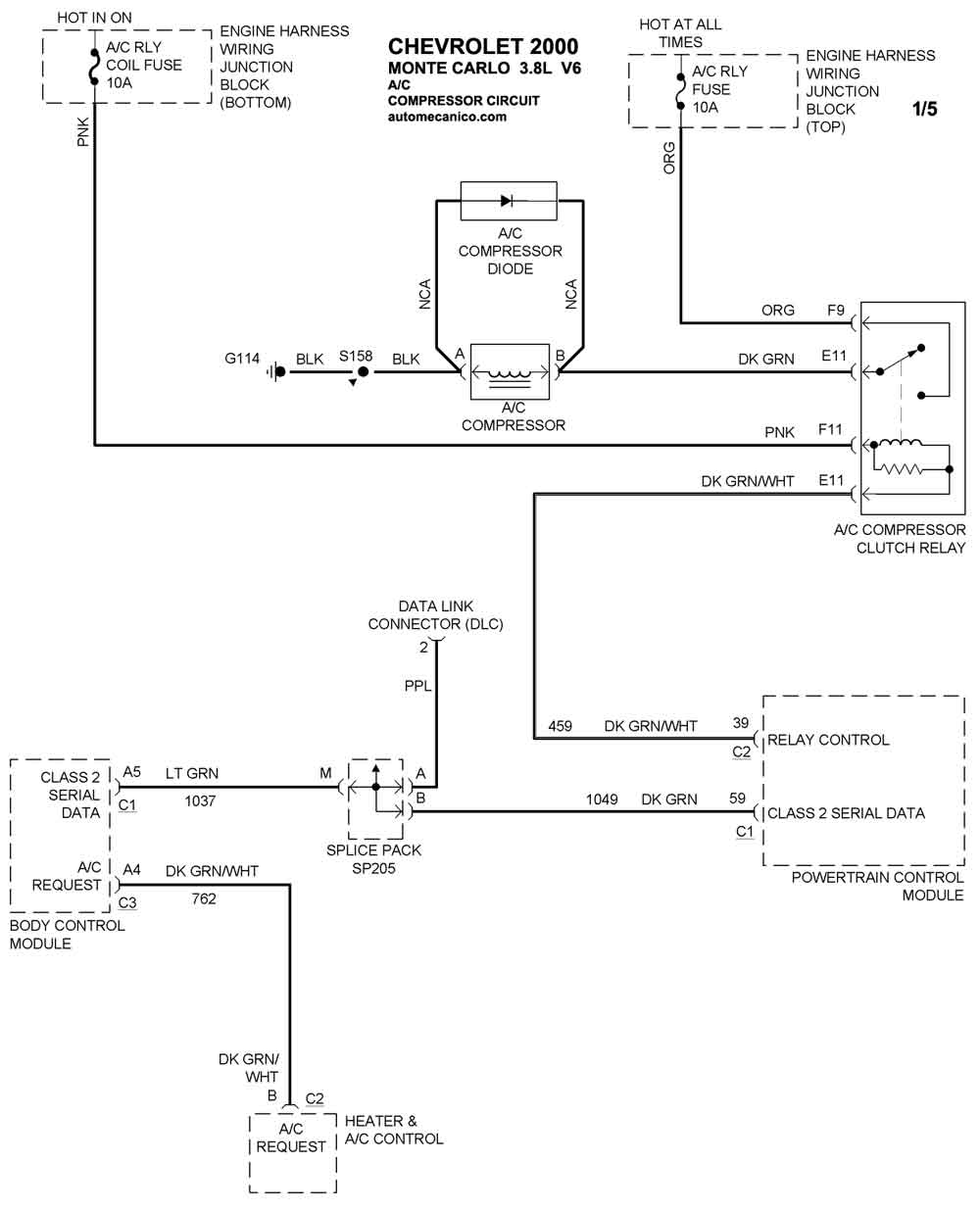

| 3.8L 6 CILINDROS 1/5 | COMPRESSOR CIRCUIT |
| 3.8L 6 CILINDROS 2/5A | MANUAL A/C CIRCUIT - BASE |
| 3.8L 6 CILINDROS 3/5B | MANUAL A/C CIRCUIT - BASE |

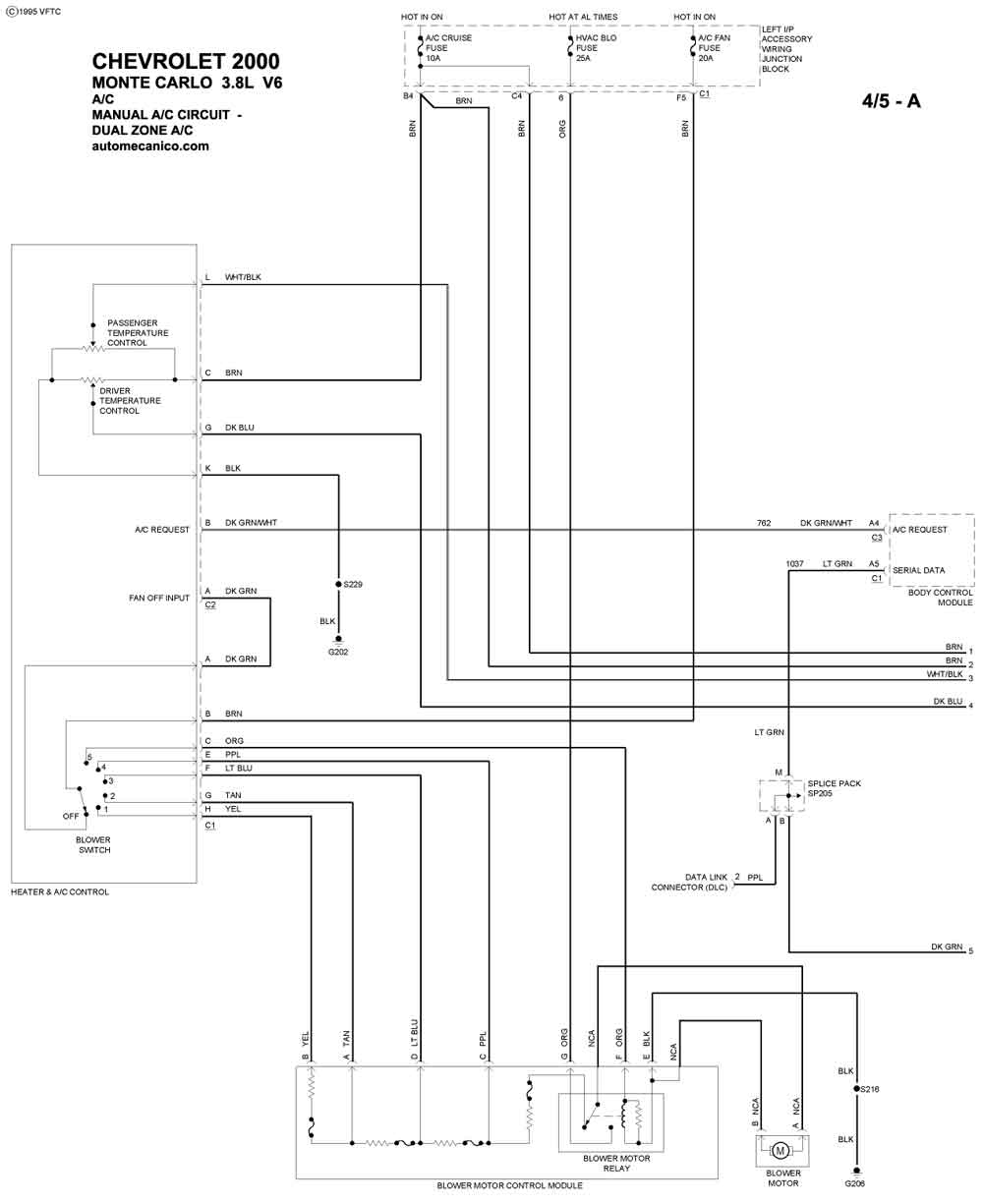

| 3.8L 6 CILINDROS 4/5A | MANUAL A/C CIRCUIT - DUAL ZONE A/C |
| 3.8L 6 CILINDROS 5/5B | MANUAL A/C CIRCUIT - DUAL ZONE A/C |
