| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - CHEVROLET 2000 |
2000 - Diagramas CHEVROLET : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHEVROLET 2000 |
| SUBURBAN 1500 | |
| 5.3L 8 CILINDROS 1/7A | AUTOMATIC A/C CIRCUIT |

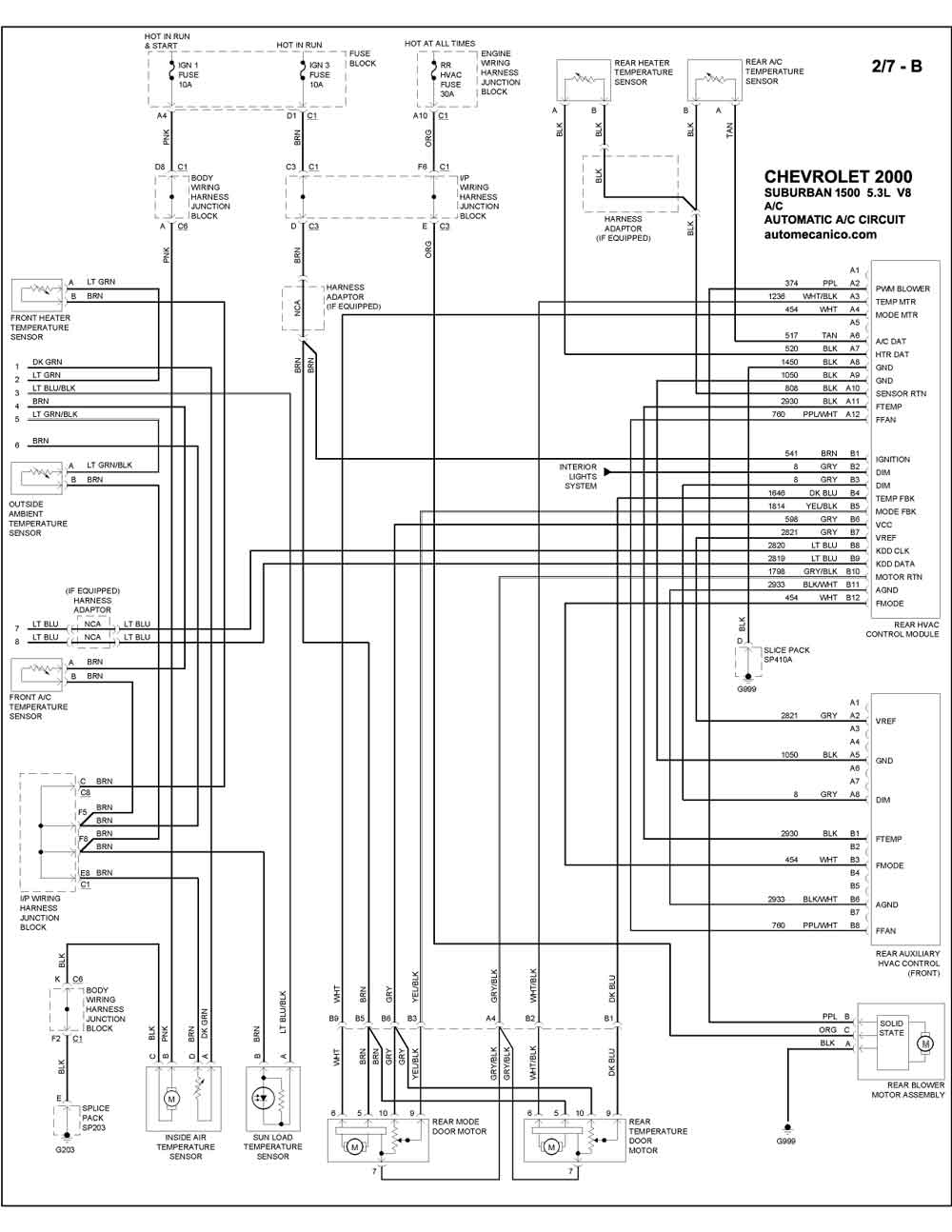

| 5.3L 8 CILINDROS 2/7B | AUTOMATIC A/C CIRCUIT |

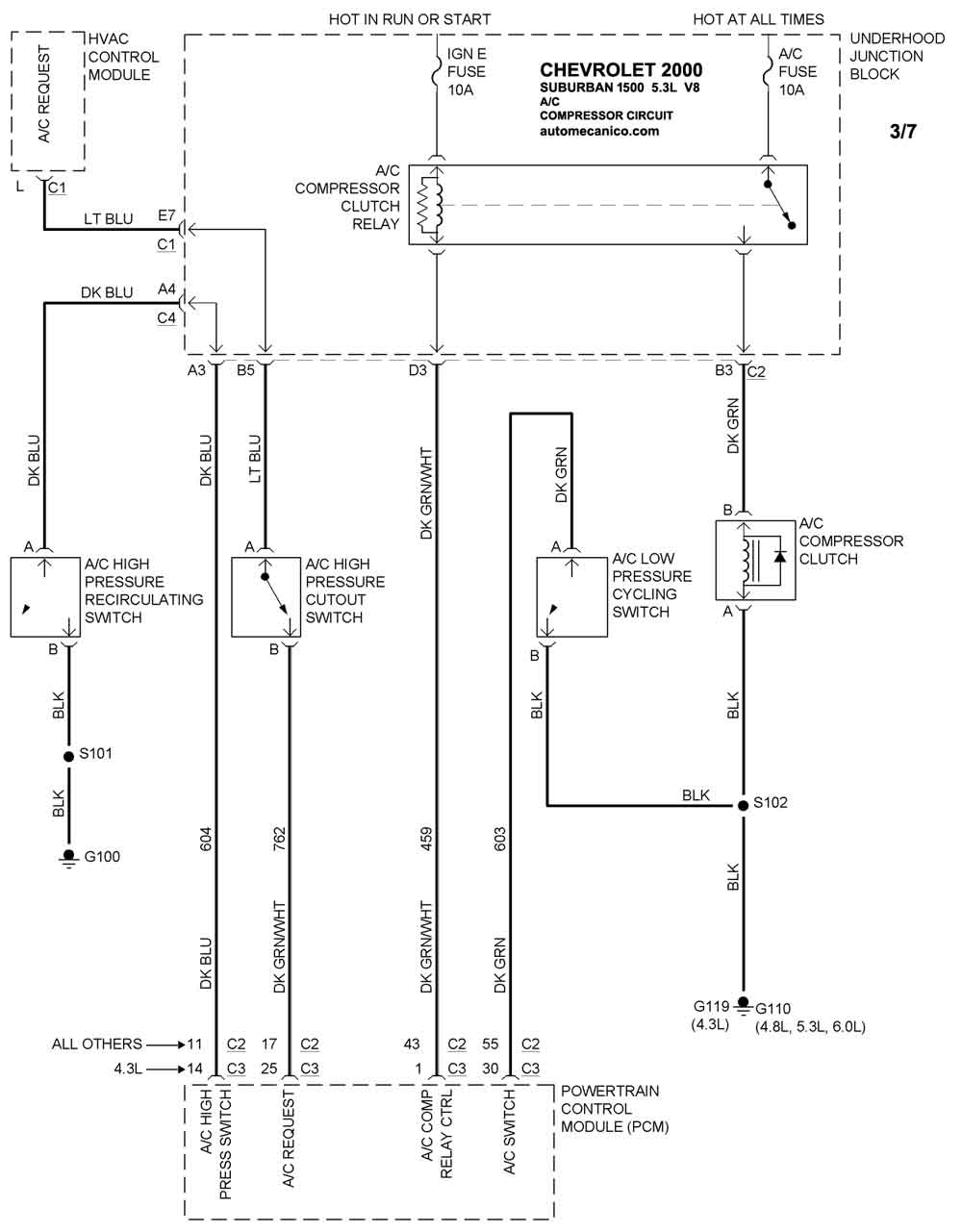

| 5.3L 8 CILINDROS 3/7 | COMPRESSOR CIRCUIT |

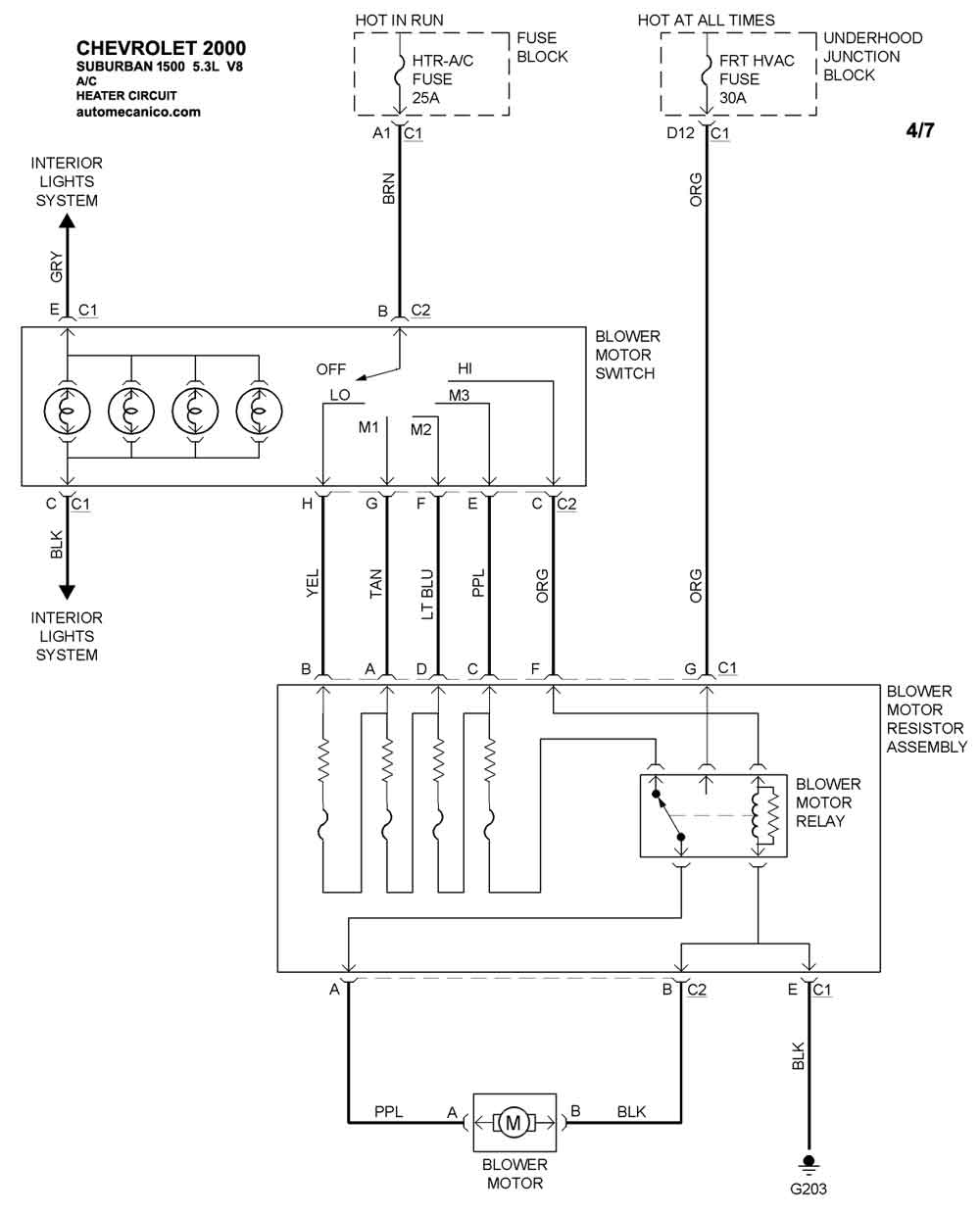

| 5.3L 8 CILINDROS 4/7 | HEATER CIRCUIT |

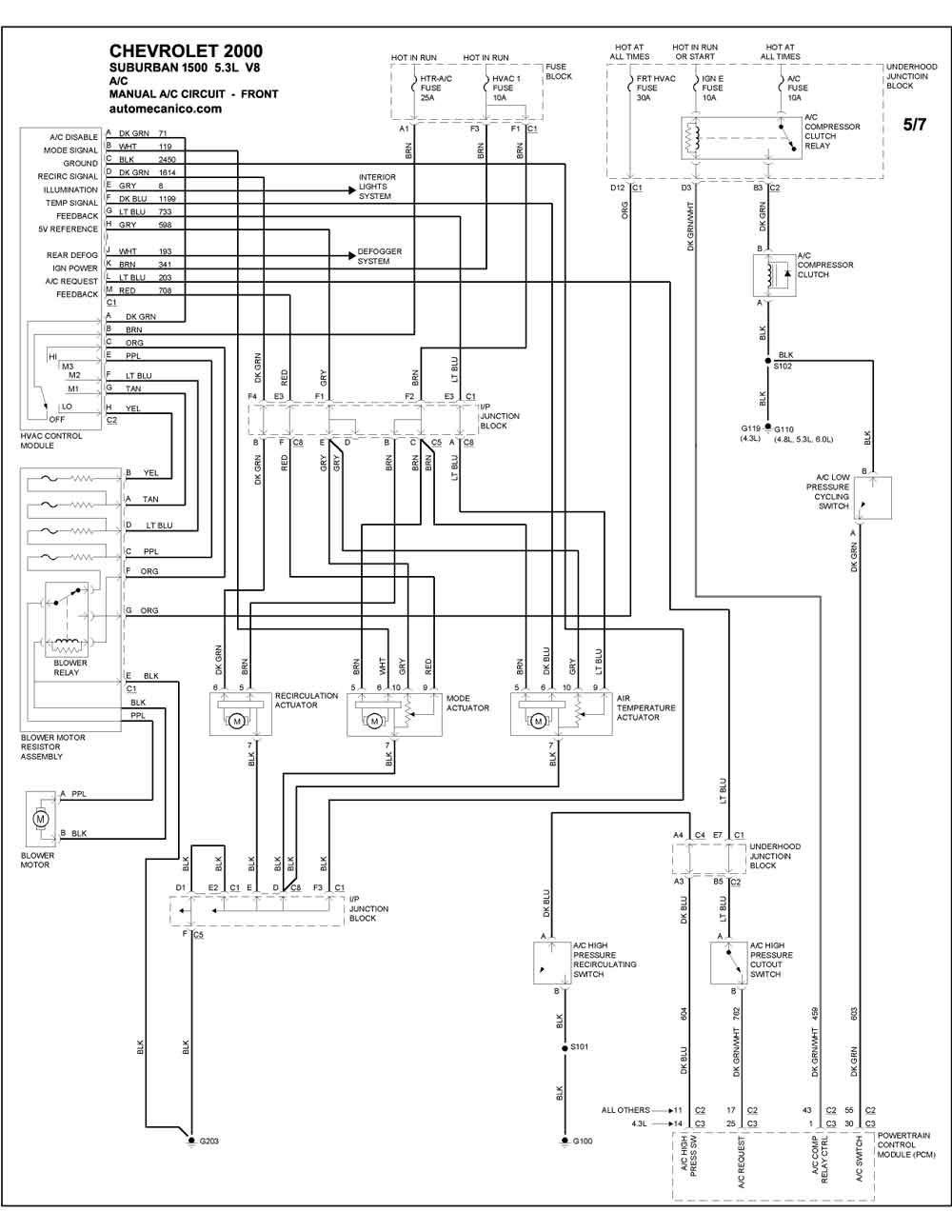

| 5.3L 8 CILINDROS 5/7 | MANUAL A/C CIRCUIT - FRONT |

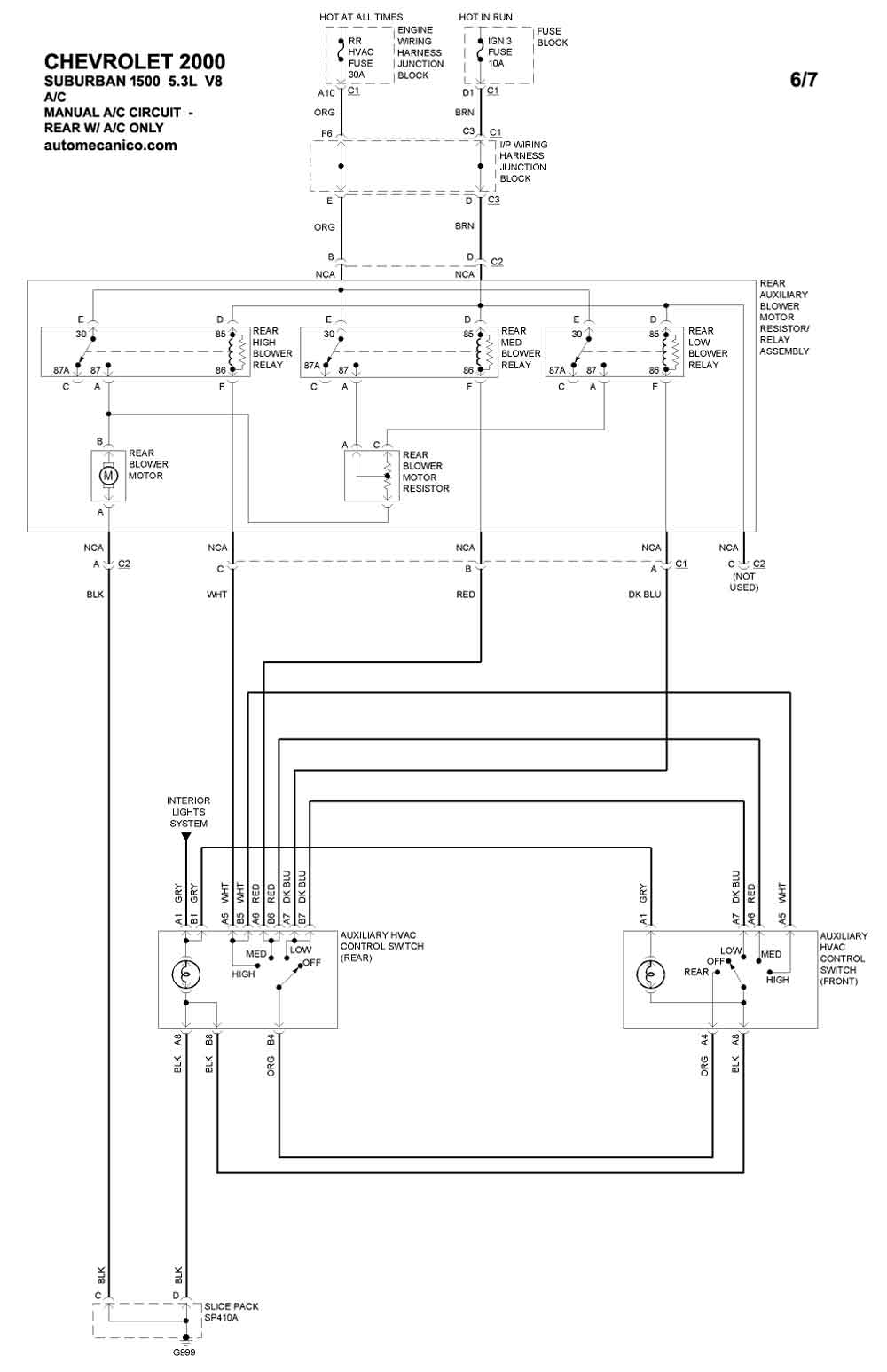

| 5.3L 8 CILINDROS 6/7 | MANUAL A/C CIRCUIT - REAR A/C ONLY |

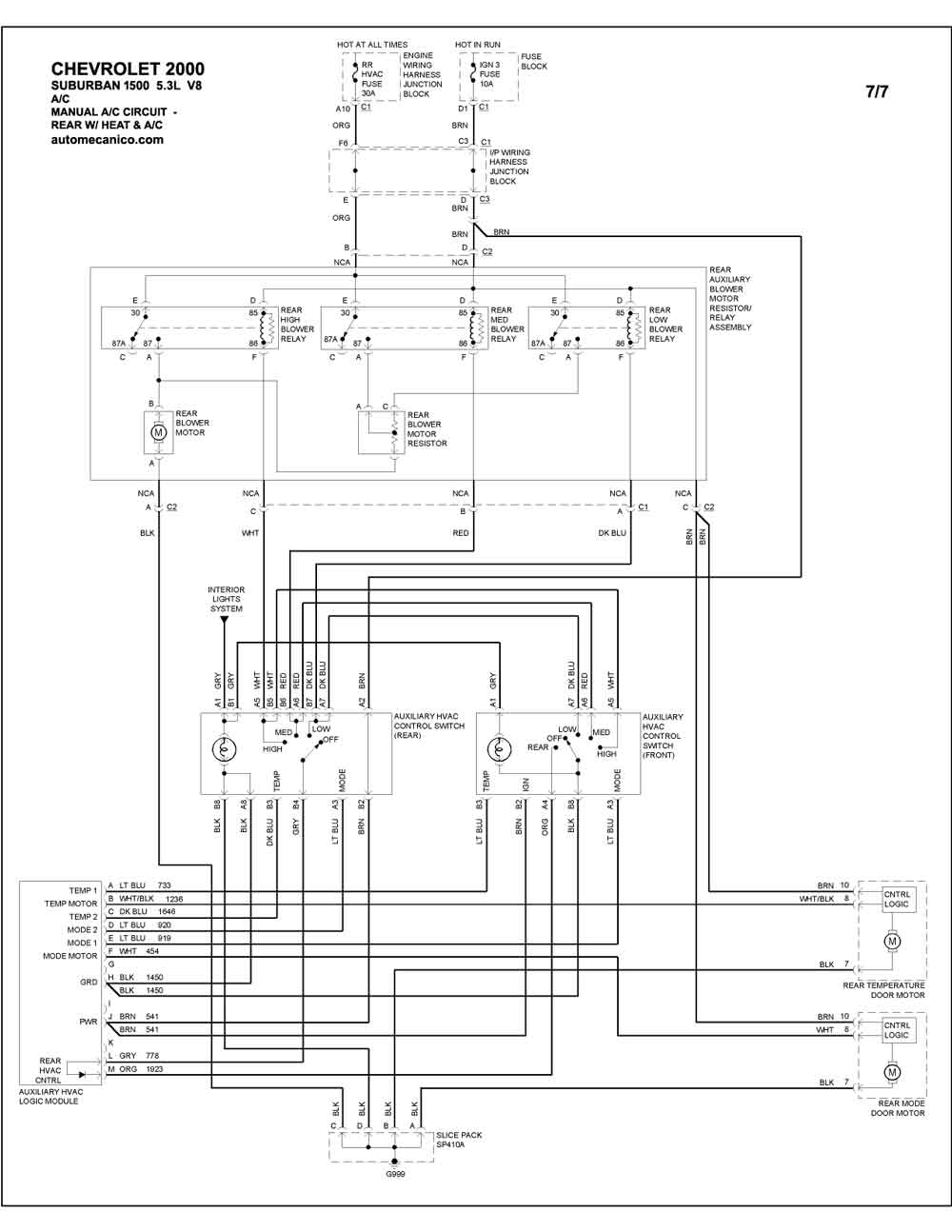

| 5.3L 8 CILINDROS 7/7 | MANUAL A/C CIRCUIT - REAR W/HEAT A/C |
| SUBURBAN 2500 | |

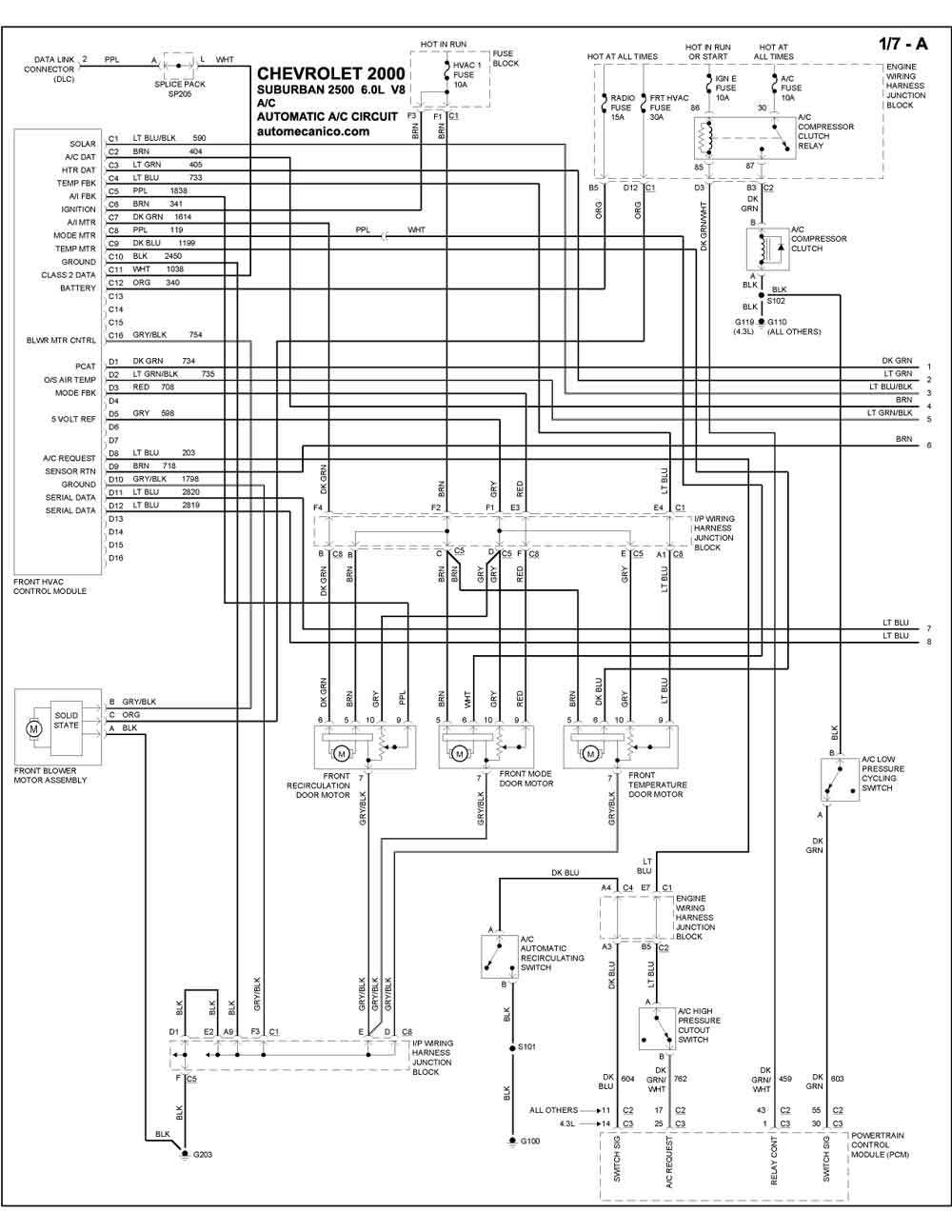

| 6.0L 8 CILINDROS 1/7A | AUTOMATIC A/C CIRCUIT |

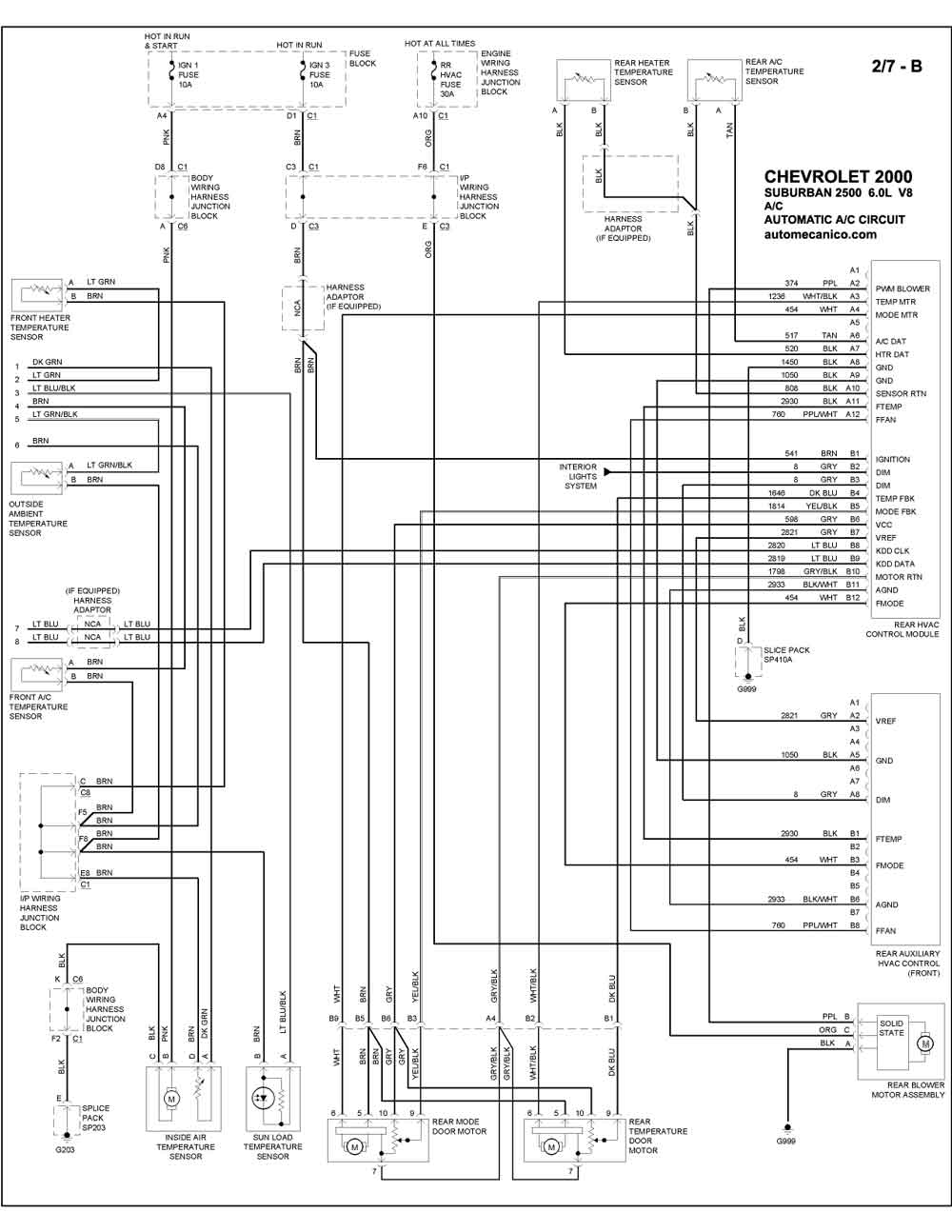

| 6.0L 8 CILINDROS 2/7B | AUTOMATIC A/C CIRCUIT |
| 6.0L 8 CILINDROS 3/7 | COMPRESSOR CIRCUIT |
| 6.0L 8 CILINDROS 4/7 | HEATER CIRCUIT |
| 6.0L 8 CILINDROS 5/7 | MANUAL A/C CIRCUIT - FRONT |
| 6.0L 8 CILINDROS 6/7 | MANUAL A/C CIRCUIT - REAR A/C ONLY |
| 6.0L 8 CILINDROS 7/7A | MANUAL A/C CIRCUIT - REAR W/HEAT A/C |
