| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - CHRYSLER 2000 |
2000 - Diagramas CHRYSLER : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHRYSLER 2000 |
| 300 | |
| 3.5L 6 CILINDROS 1/1 | AUTOMATIC A/C CIRCUIT |

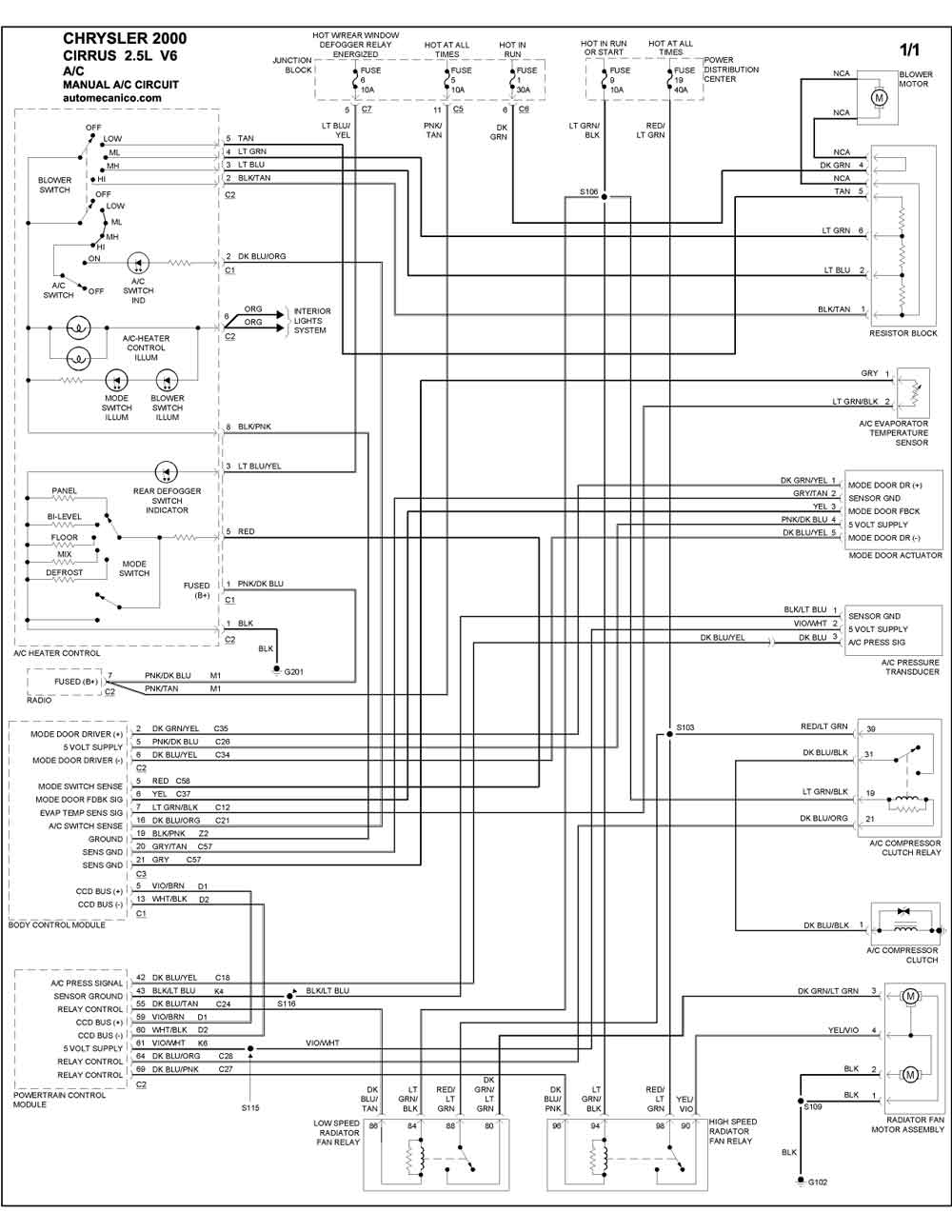

| CIRRUS | |
| 2.0L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| 2.4L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| 2.5L 6 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| CONCORDE | |
| 2.7L 6 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |
| 2.7L 6 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| CONCORDE | |

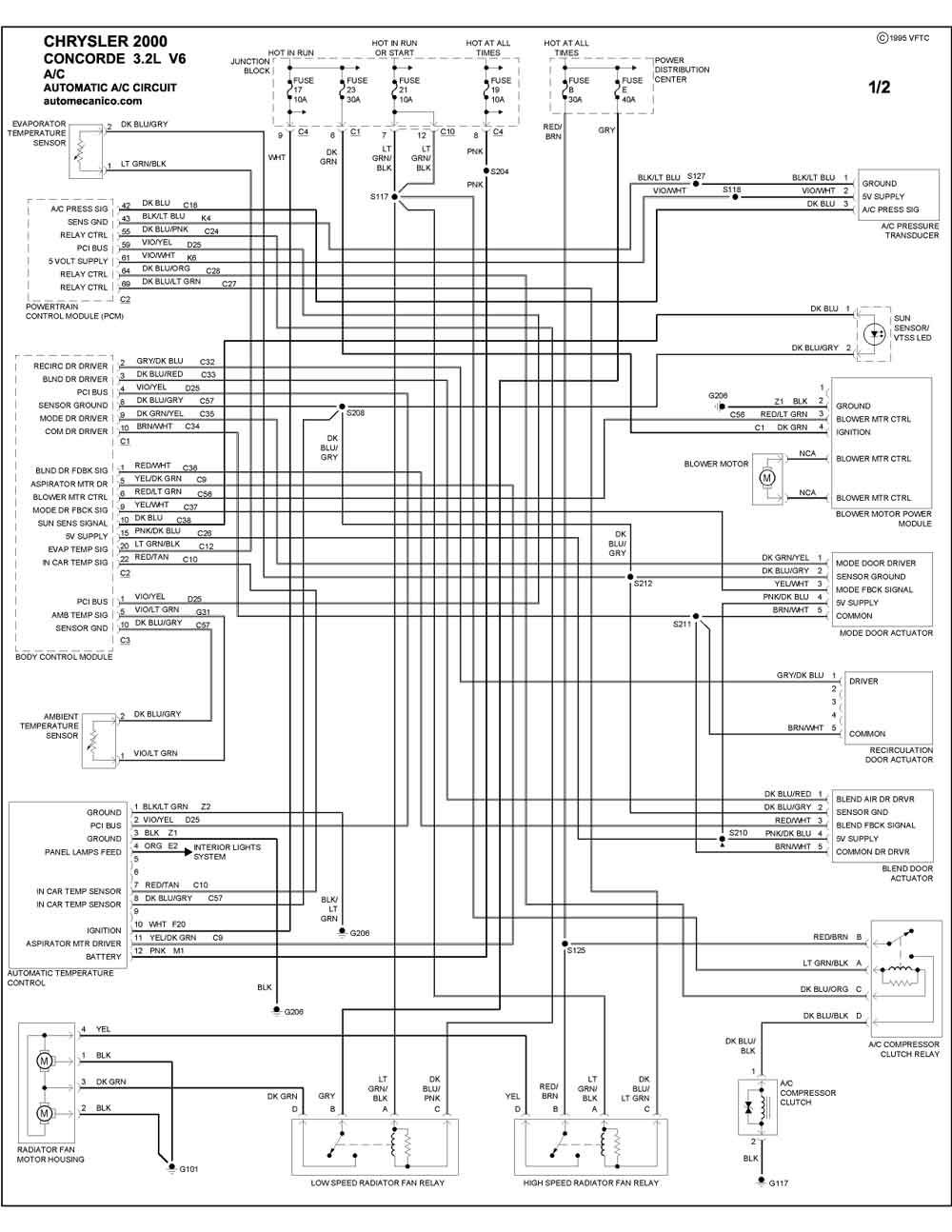

| 3.2L 6 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |

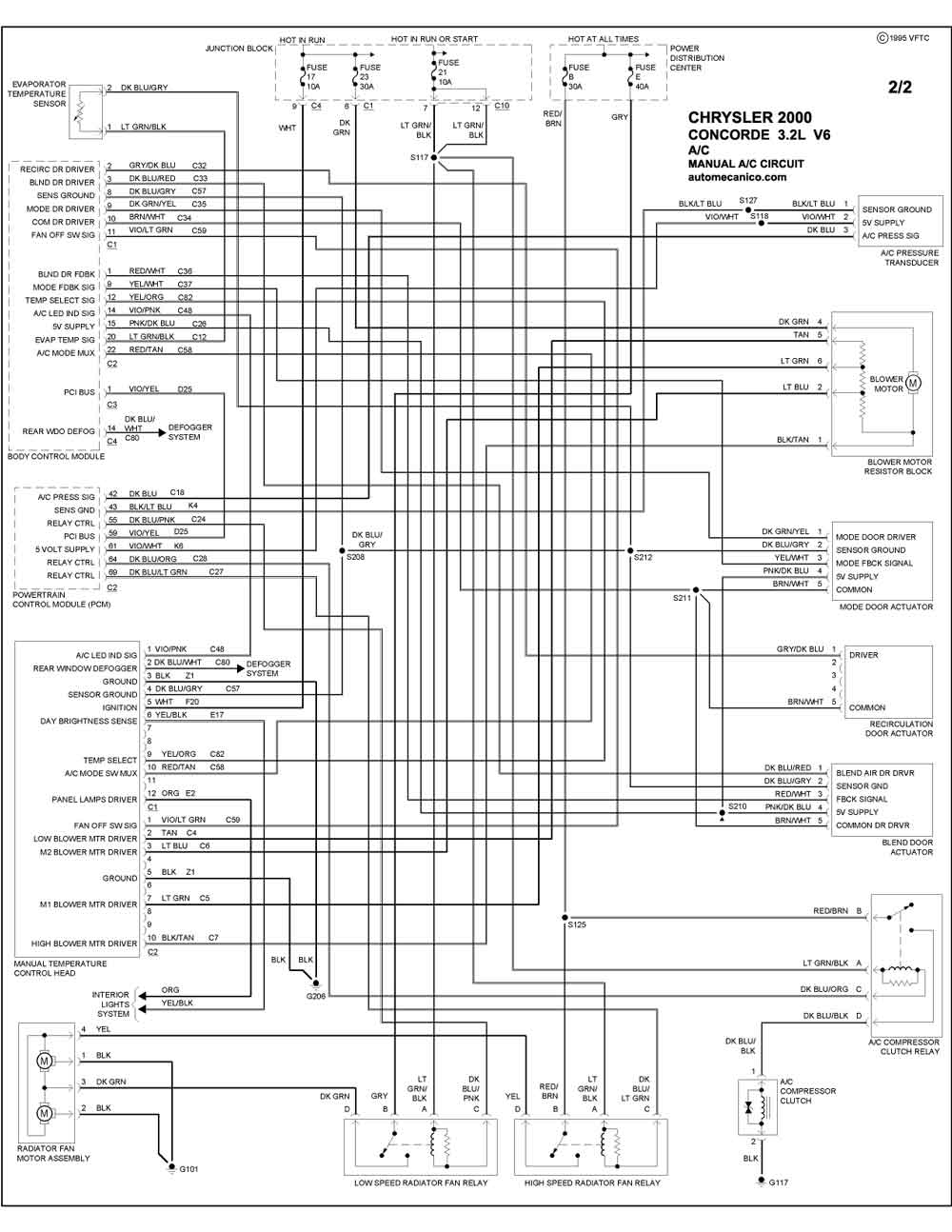

| 3.2L 6 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
