| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHRYSLER 2000 |
| GRAND VOYAGER | |
| 3.0L 6 CILINDROS 1/3A | MANUAL A/C CIRCUIT |
| 3.0L 6 CILINDROS 2/2B | MANUAL A/C CIRCUIT |
| 3.0L 6 CILINDROS 2/2C | MANUAL A/C CIRCUIT |
| GRAND VOYAGER | |

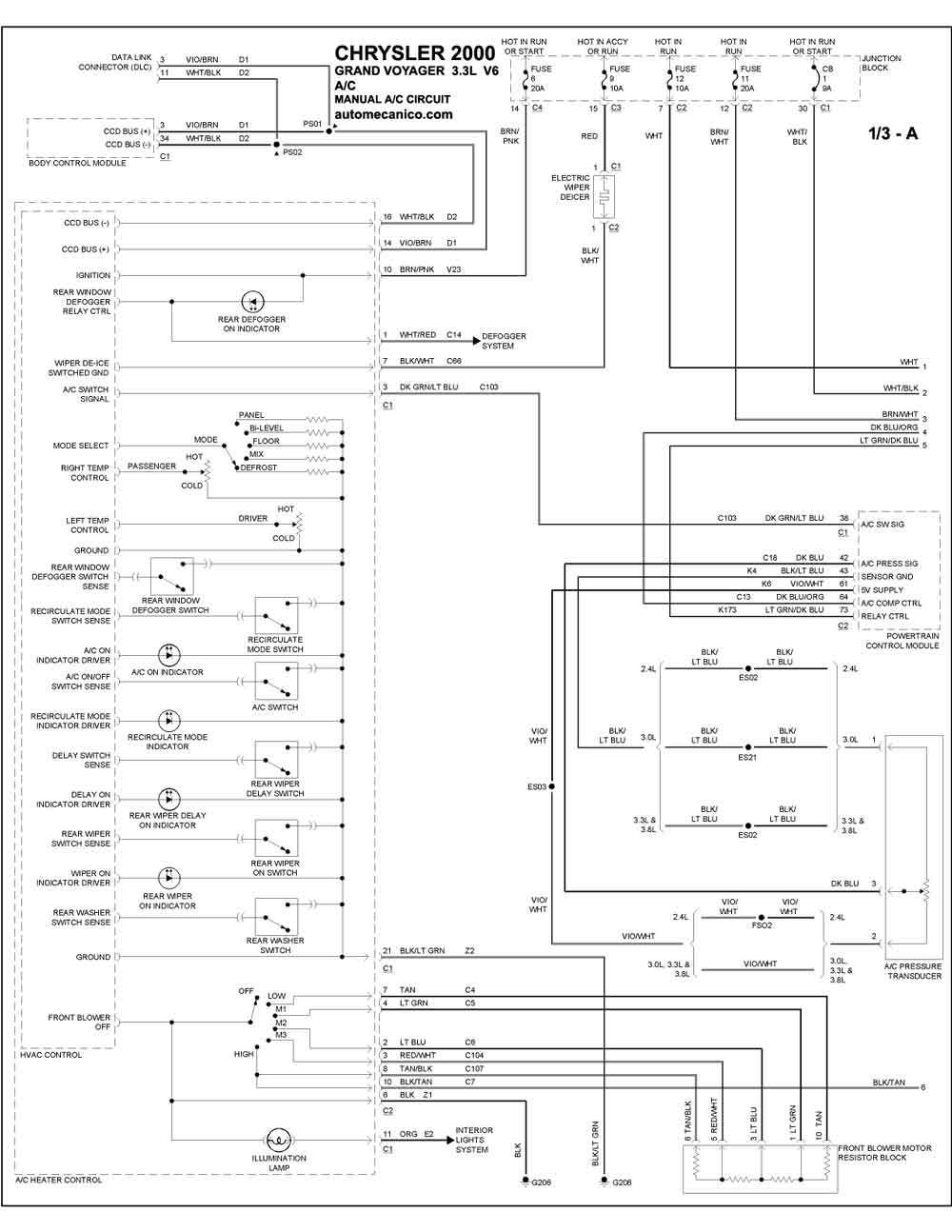

| 3.3L 6 CILINDROS 1/3A | MANUAL A/C CIRCUIT |
| 3.3L 6 CILINDROS 2/2B | MANUAL A/C CIRCUIT |
| 3.3L 6 CILINDROS 2/2C | MANUAL A/C CIRCUIT |
| LHS | |

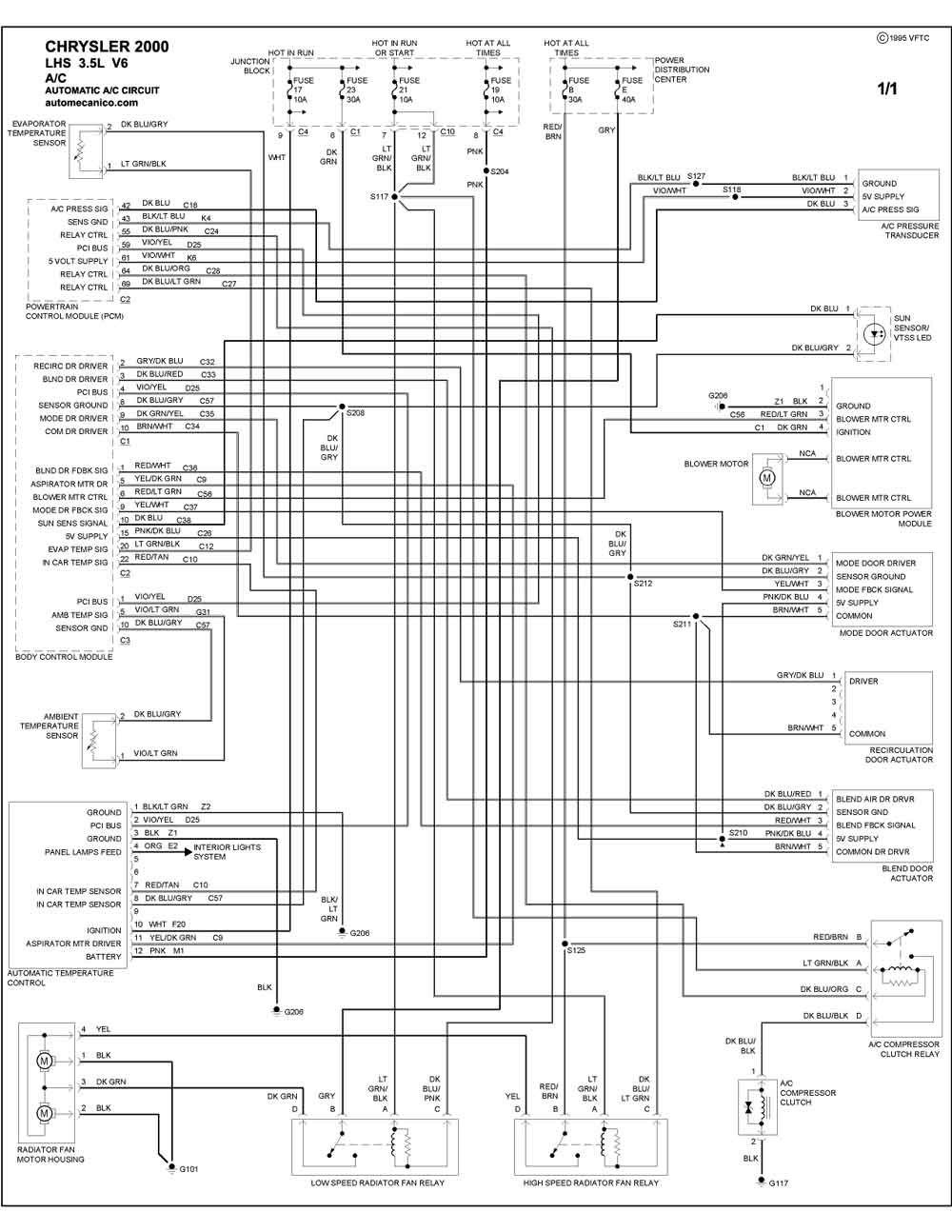

| 3.5L 6 CILINDROS 1/1 | AUTOMATIC A/C CIRCUIT |
| SEBRING | |

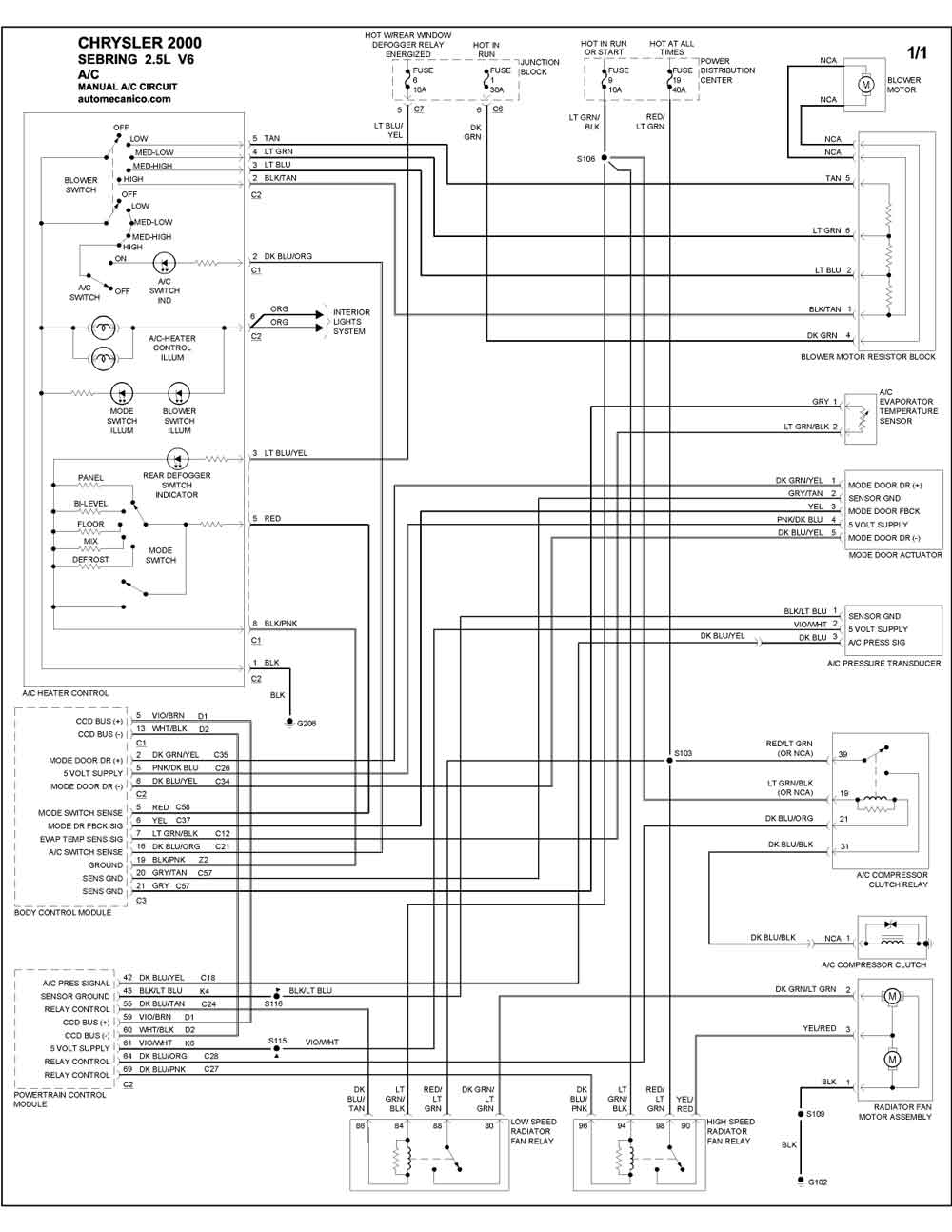

| 2.5L 6 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| TOWN AND COUNTRY | |
| 3.3L 6 CILINDROS | MANUAL A/C CIRCUIT 1/3A |
| 3.3L 6 CILINDROS | MANUAL A/C CIRCUIT 2/3B |

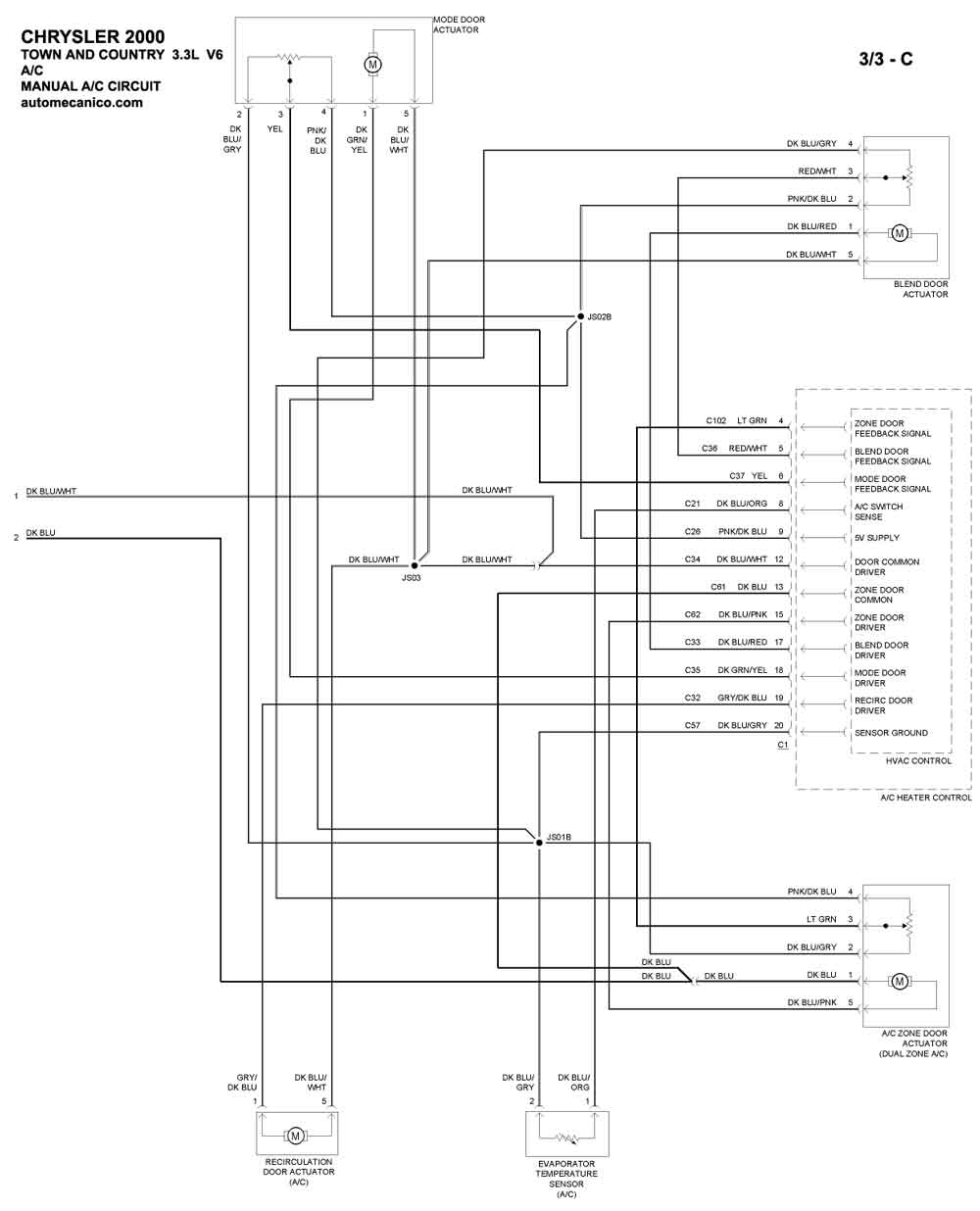

| 3.3L 6 CILINDROS | MANUAL A/C CIRCUIT 3/3C |
| TOWN AND COUNTRY | |

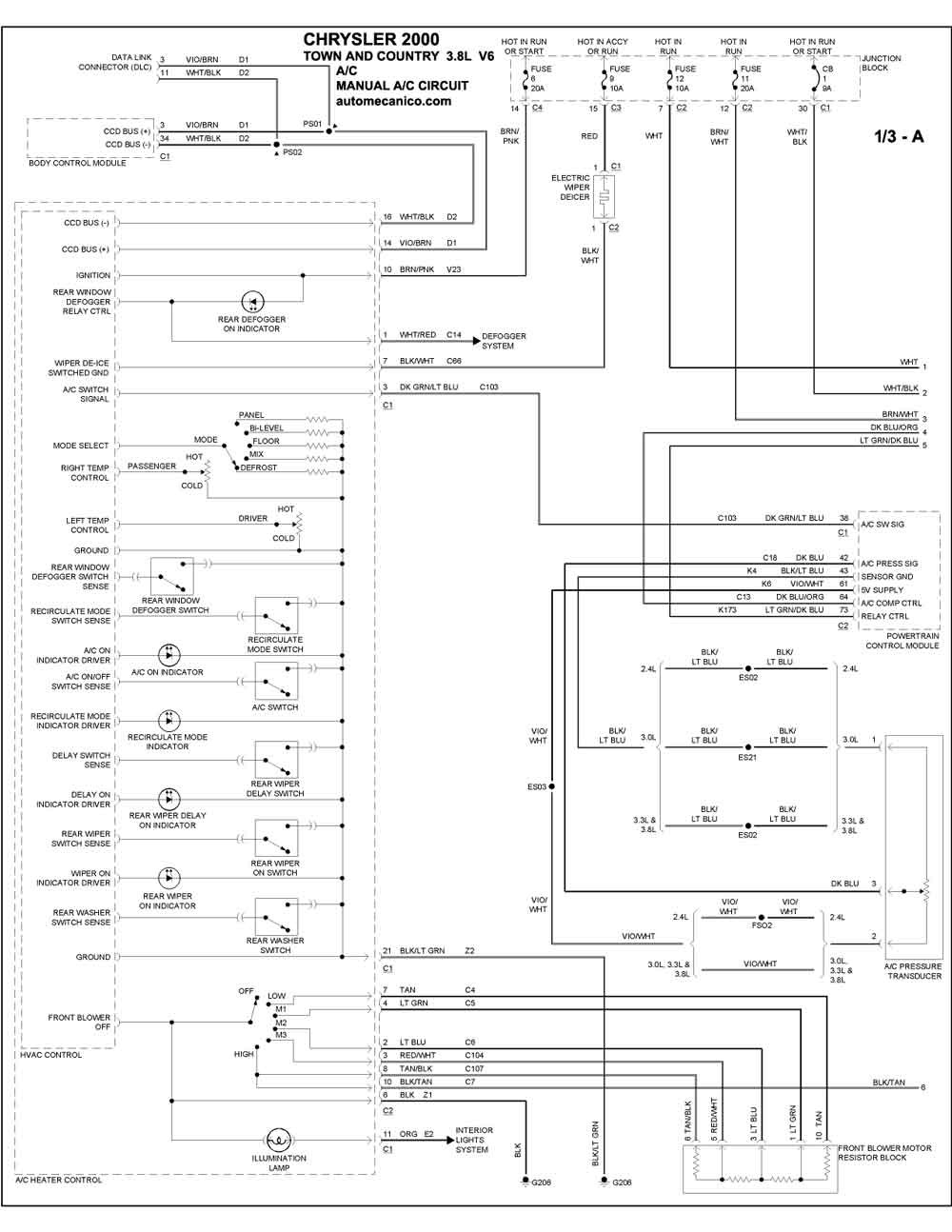

| 3.8L 6 CILINDROS | MANUAL A/C CIRCUIT 1/3A |

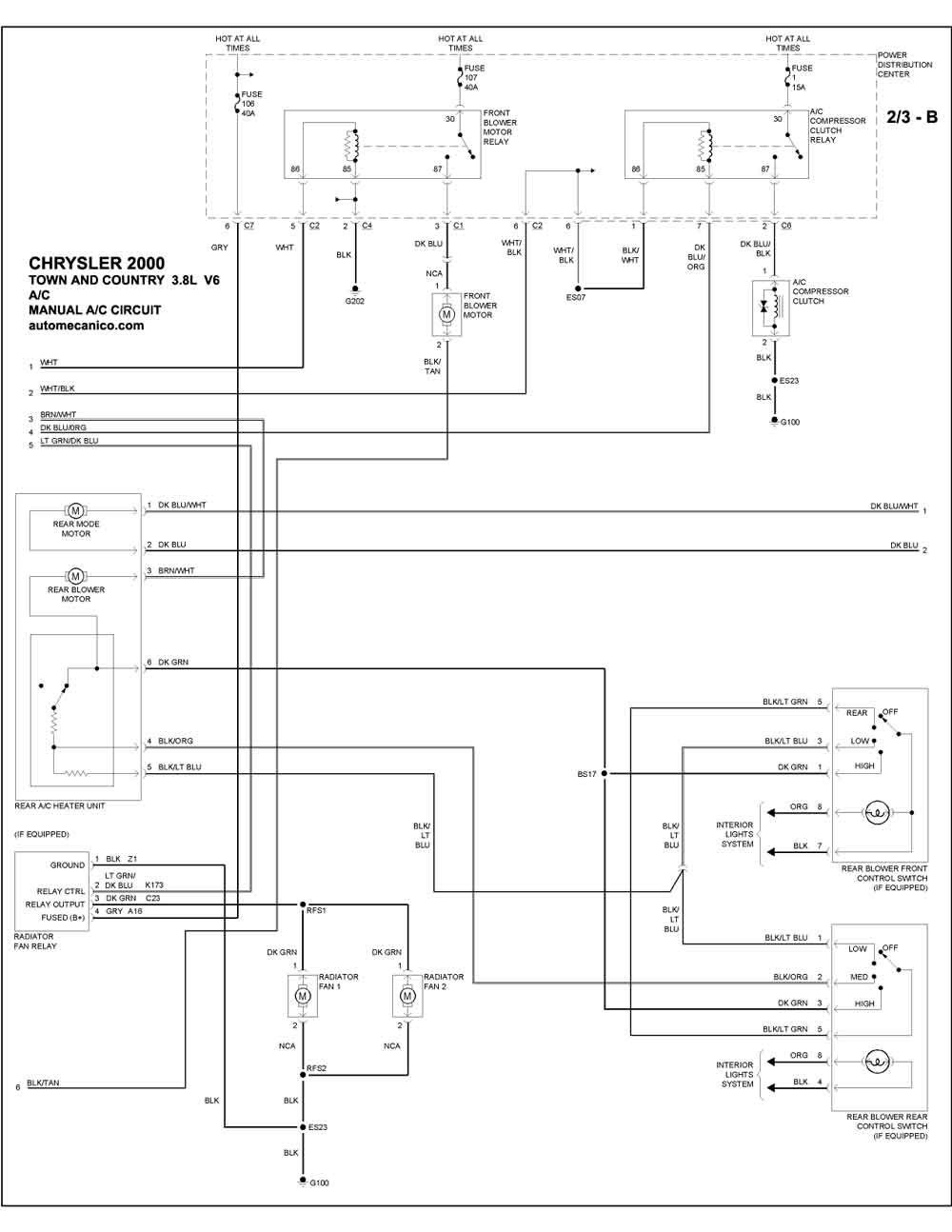

| 3.8L 6 CILINDROS | MANUAL A/C CIRCUIT 2/3B |
| 3.8L 6 CILINDROS | MANUAL A/C CIRCUIT 3/3C |
