| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - DODGE 2000 |
2000 - Diagramas DODGE : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - DODGE 2000 |
| DAKOTA | |
| 2.5L 4 CILINDROS 1/2 | HEATER CIRCUIT |
| 2.5L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| DAKOTA | |

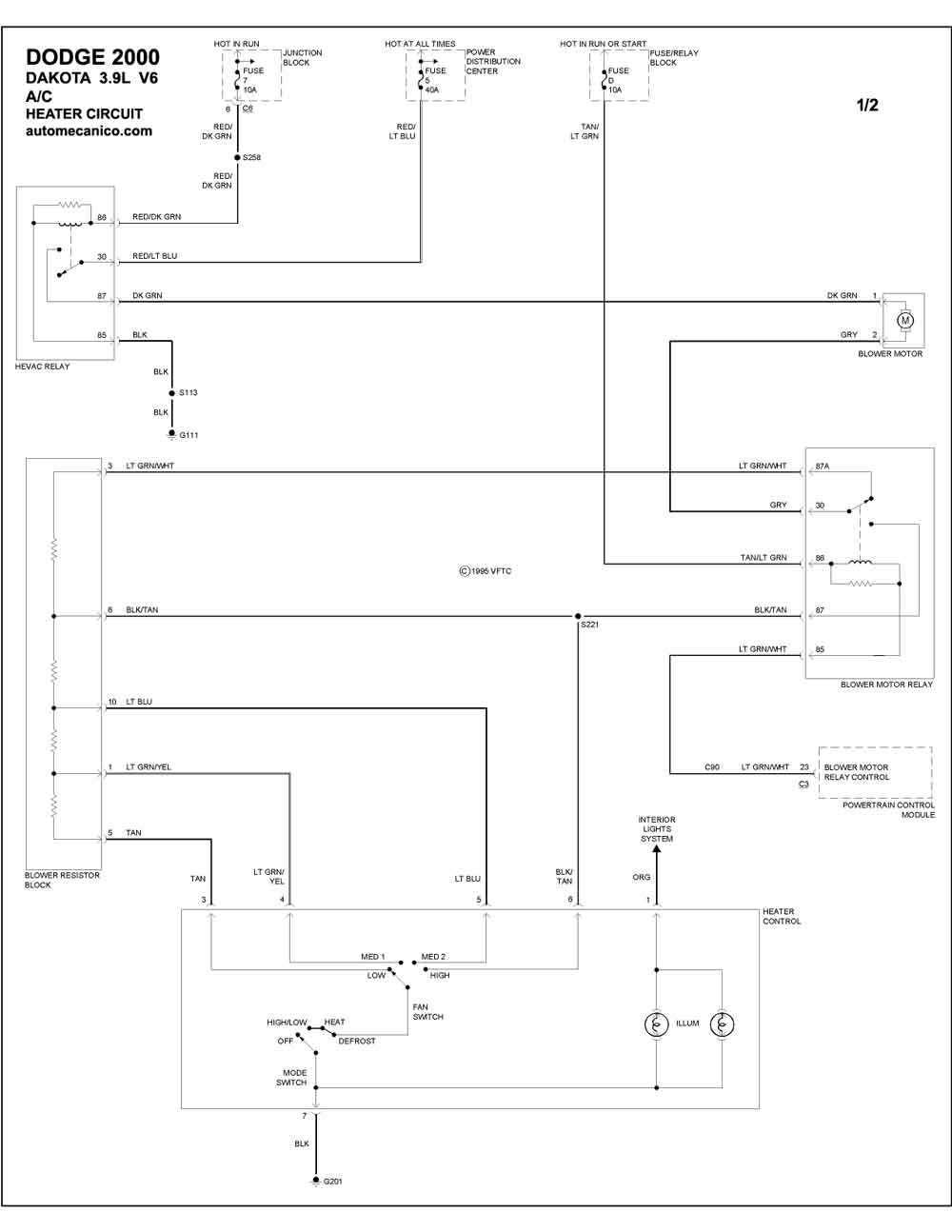

| 3.9L 6 CILINDROS 1/2 | HEATER CIRCUIT |

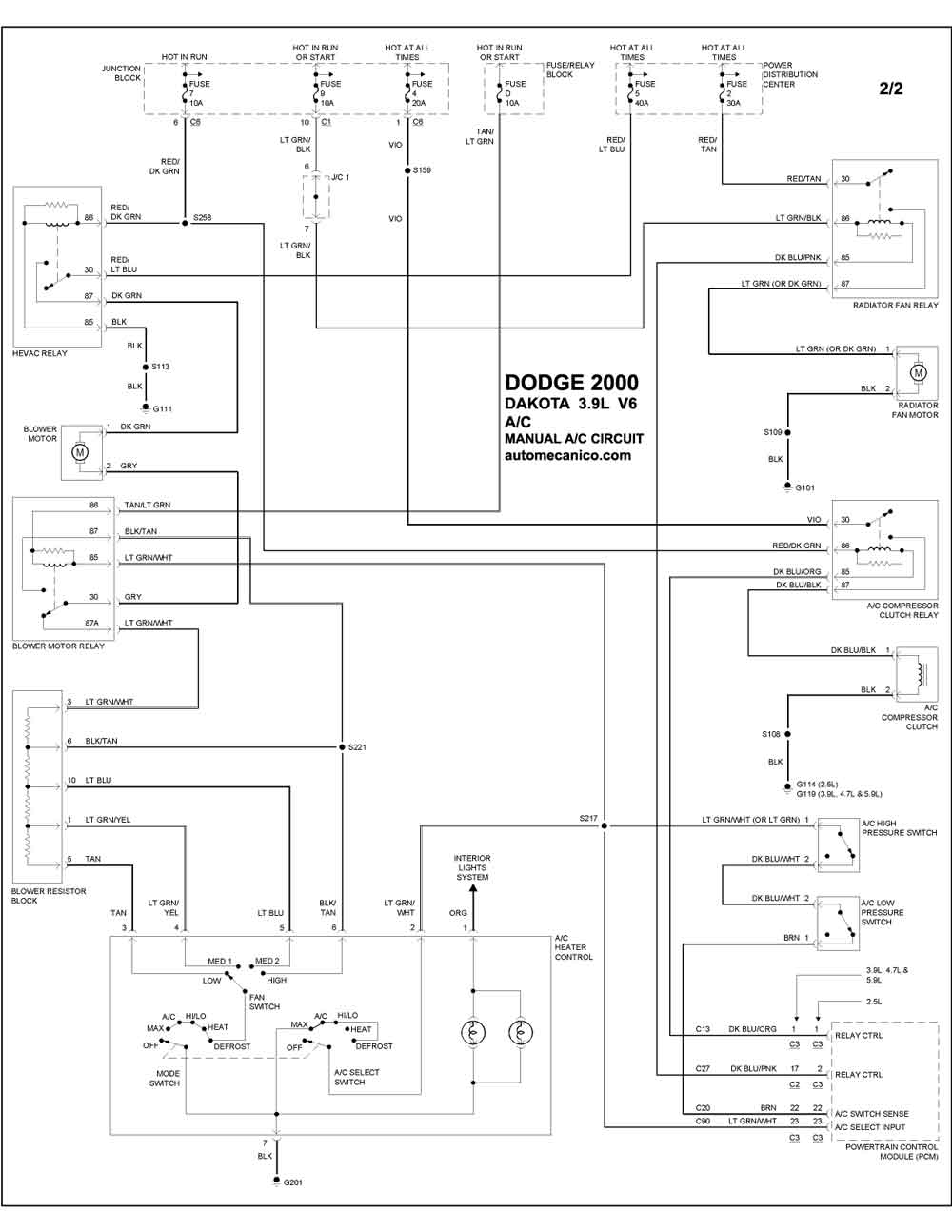

| 3.9L 6 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| DAKOTA | |
| 4.7L 8 CILINDROS 1/2 | HEATER CIRCUIT |
| 4.7L 8 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| DAKOTA | |

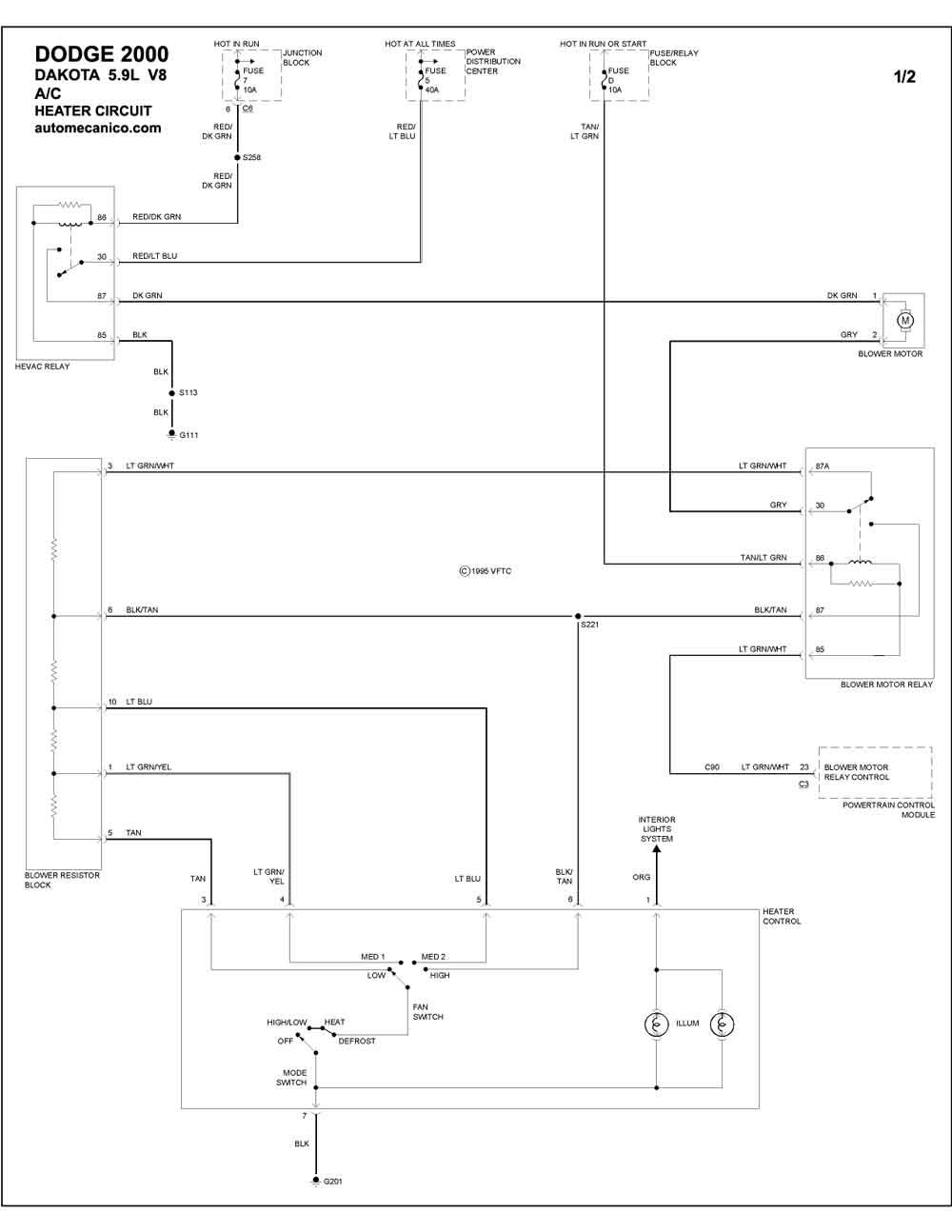

| 5.9L 8 CILINDROS 1/2 | HEATER CIRCUIT |
| 5.9L 8 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| Volver al indice principal |
