| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - FORD 2000 |
2000 - Diagramas FORD : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - FORD 2000 |
| E-SUPER DUTY | |
| 5.4L 8 CILINDROS | HEATER CIRCUIT 1/1 |

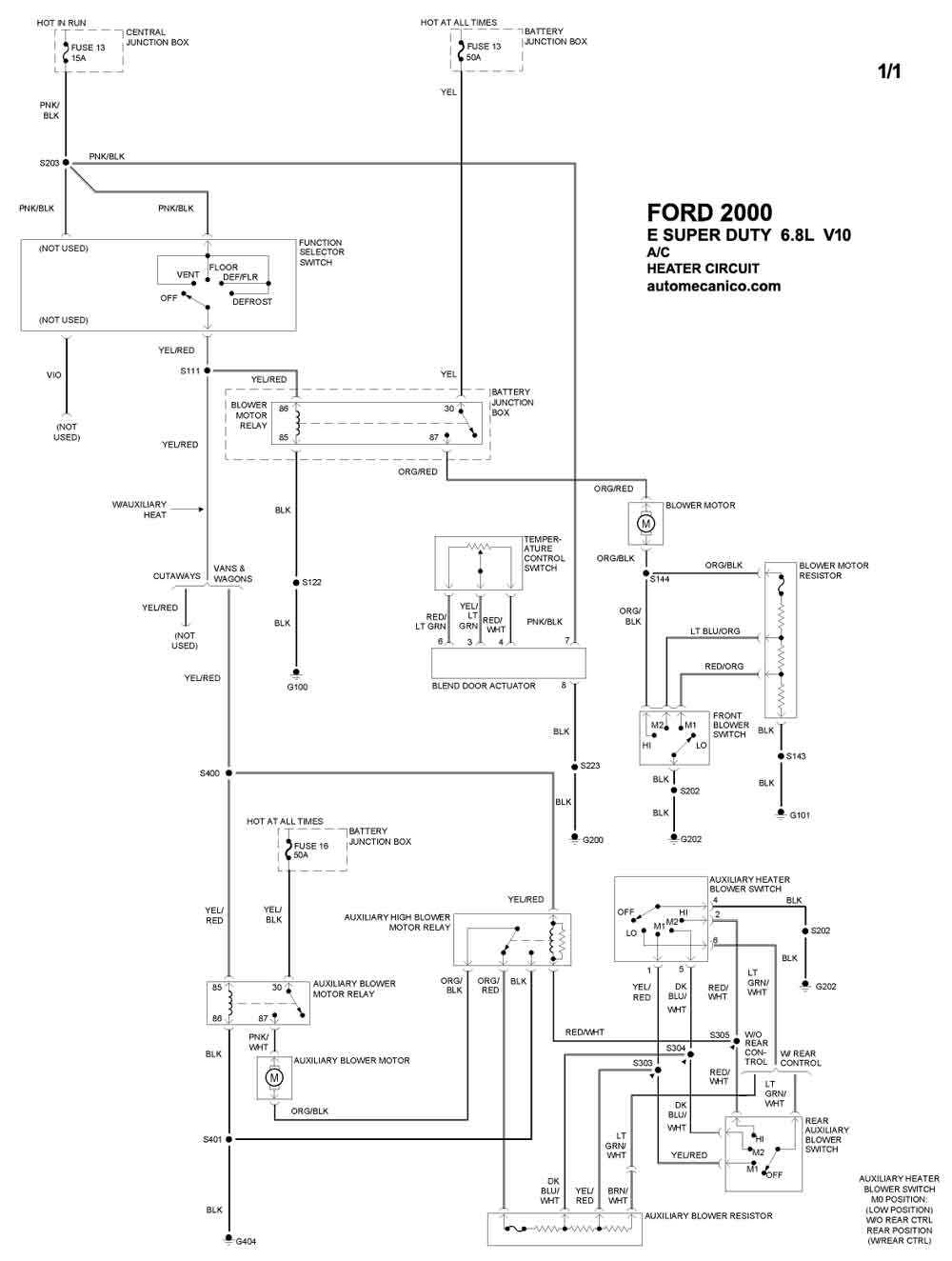

| 6.8L 10 CILINDROS | HEATER CIRCUIT 1/1 |
| E-SUPER DUTY [DIESEL] | |

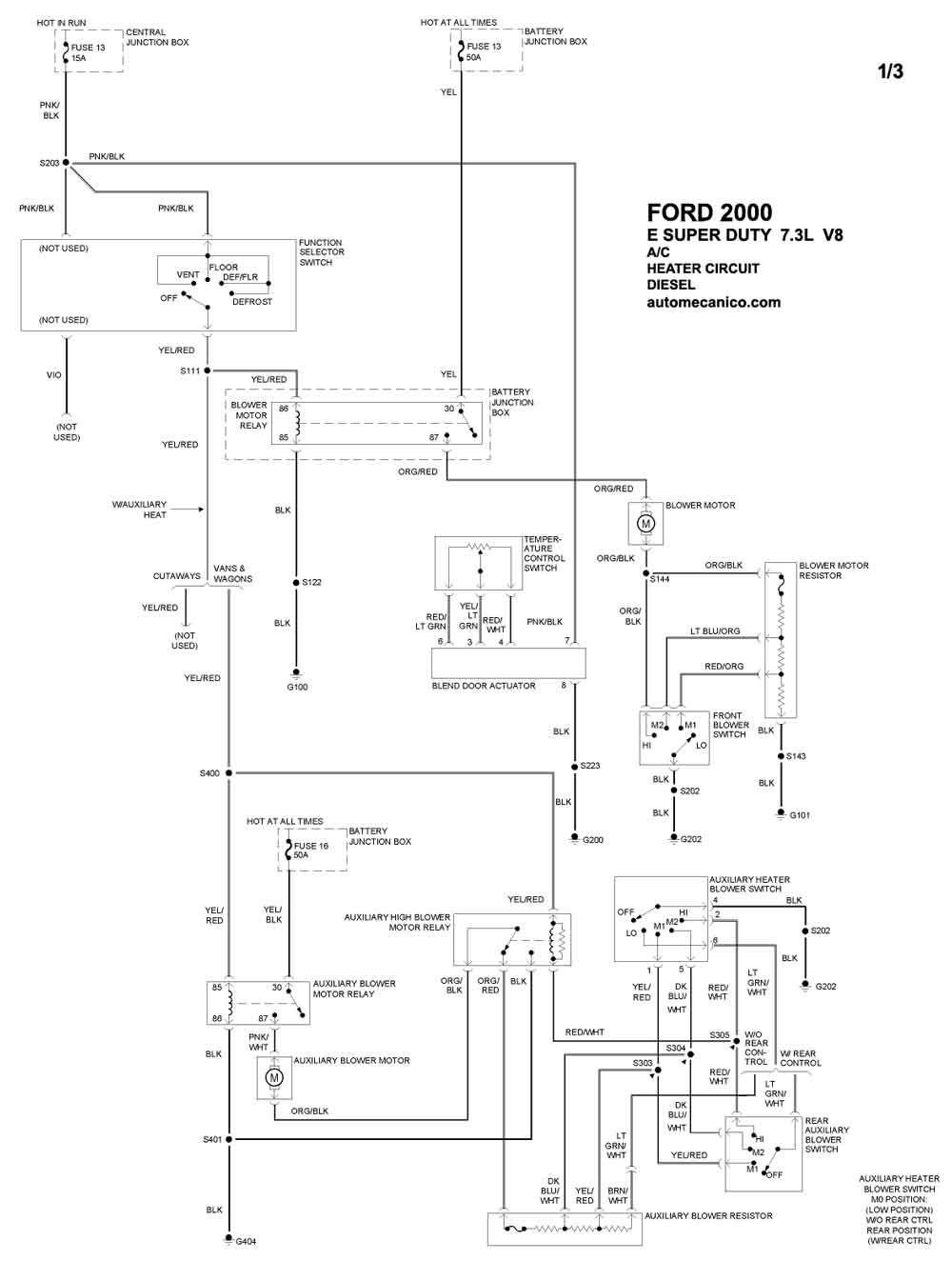

| 7.3L 8 CILINDROS | HEATER CIRCUIT 1/3 |

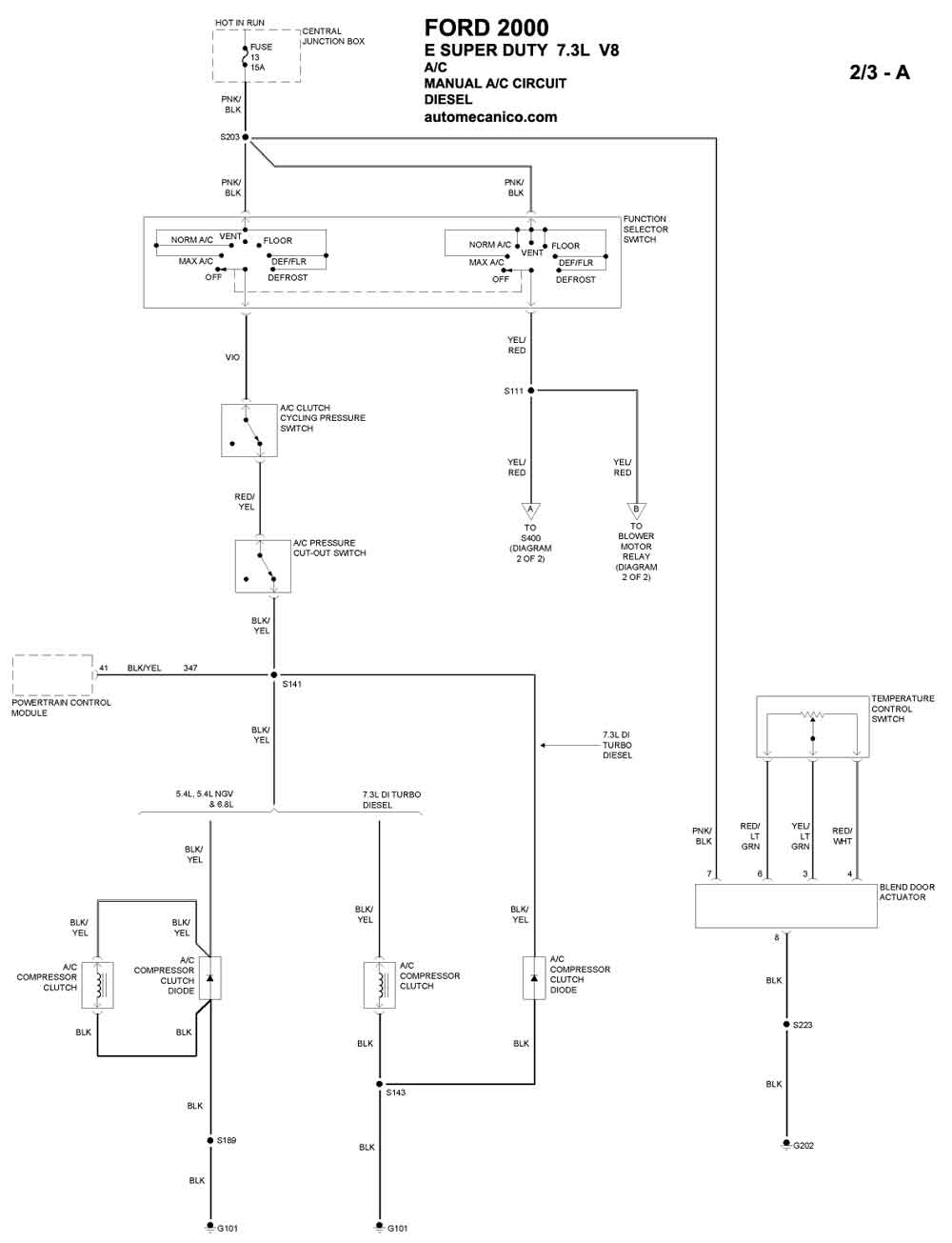

| 7.3L 8 CILINDROS | MANUAL A/C CIRCUIT 2/3A |

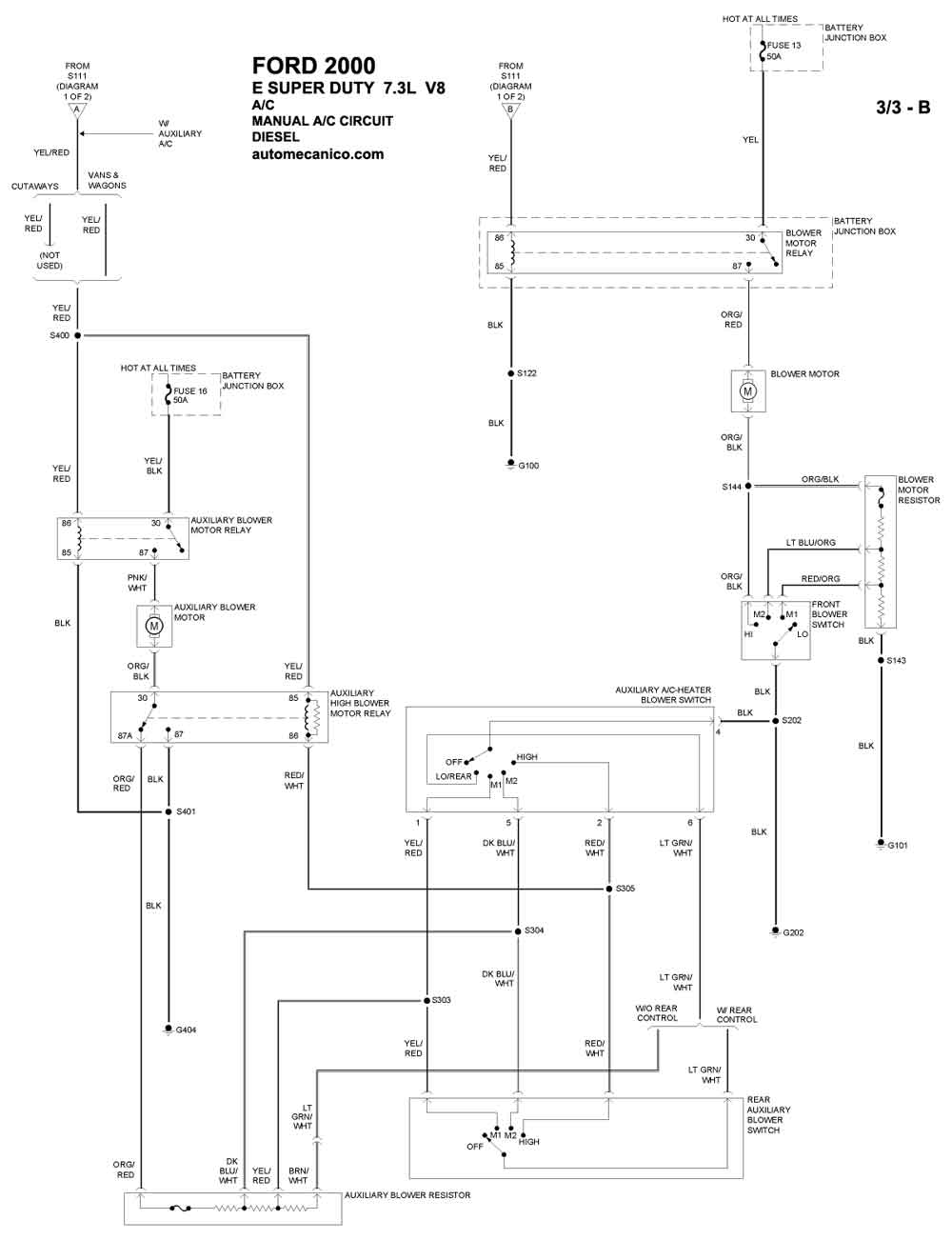

| 7.3L 8 CILINDROS | MANUAL A/C CIRCUIT 3/3B |
| EXCURSION | |

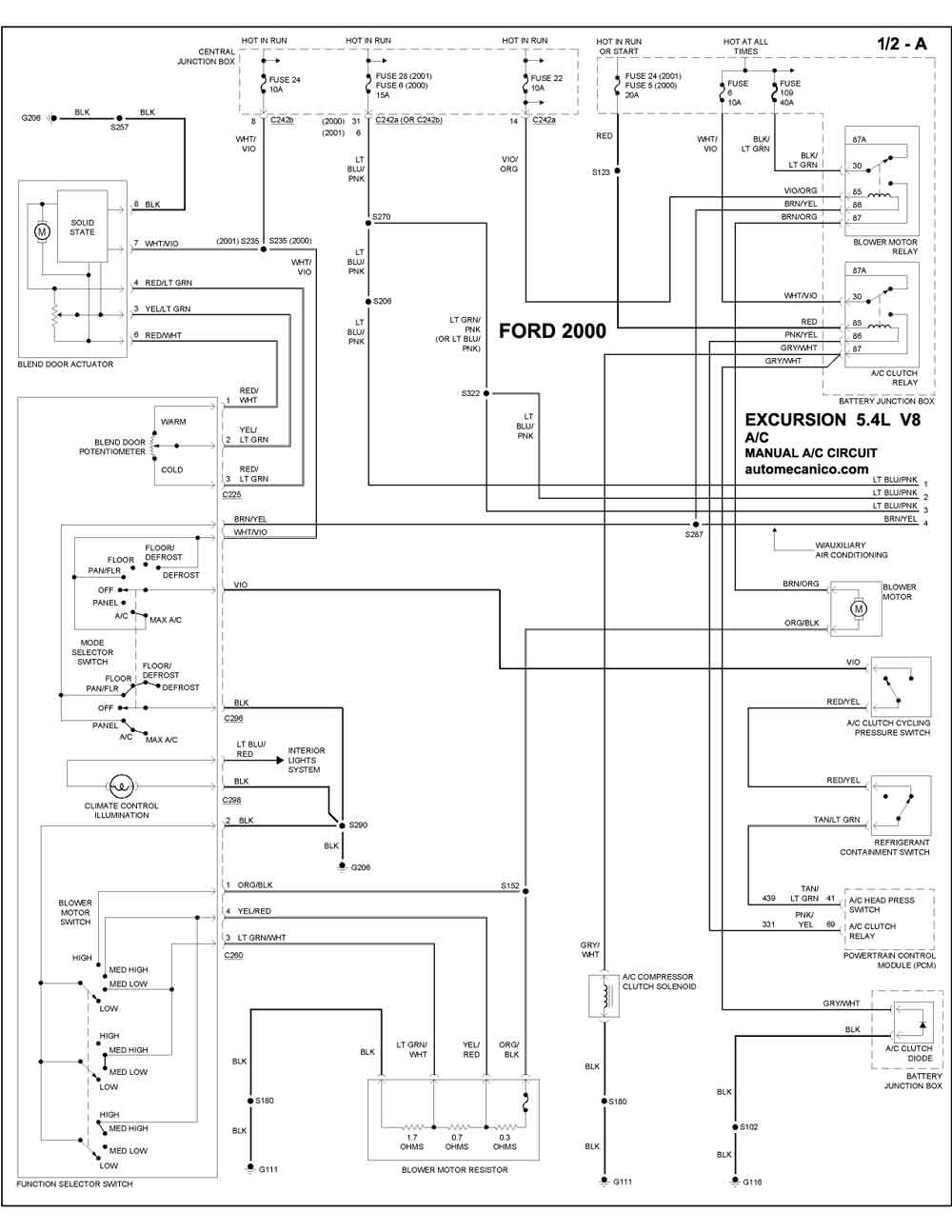

| 5.4L 8 CILINDROS | MANUAL A/C CIRCUIT 1/2A |
| 5.4L 8 CILINDROS | MANUAL A/C CIRCUIT 2/2B |
| EXCURSION | |
| 6.8L 10 CILINDROS | MANUAL A/C CIRCUIT 1/2A |
| 6.8L 10 CILINDROS | MANUAL A/C CIRCUIT 2/2B |
| EXCURSION [DIESEL] | |

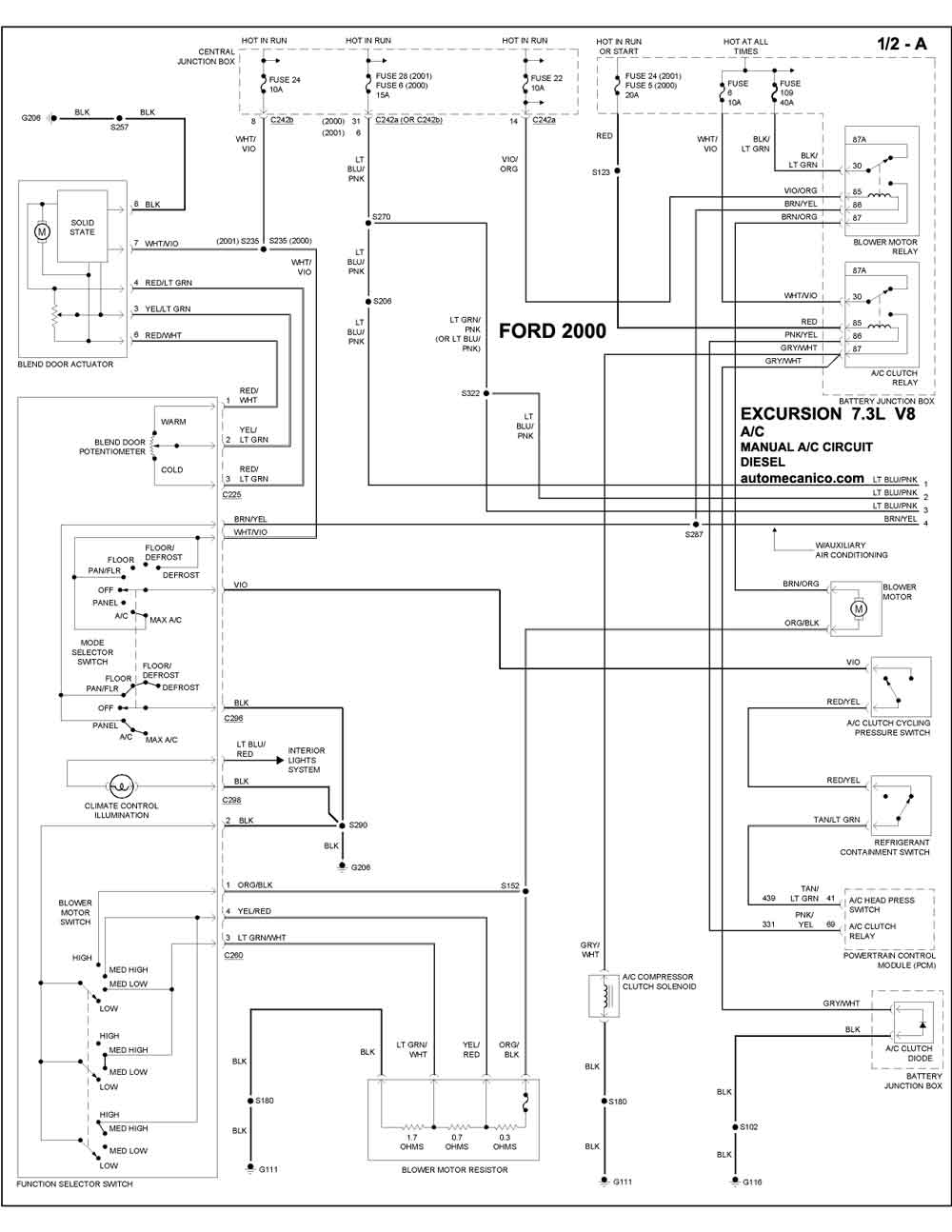

| 7.3L 8 CILINDROS | MANUAL A/C CIRCUIT 1/2A |

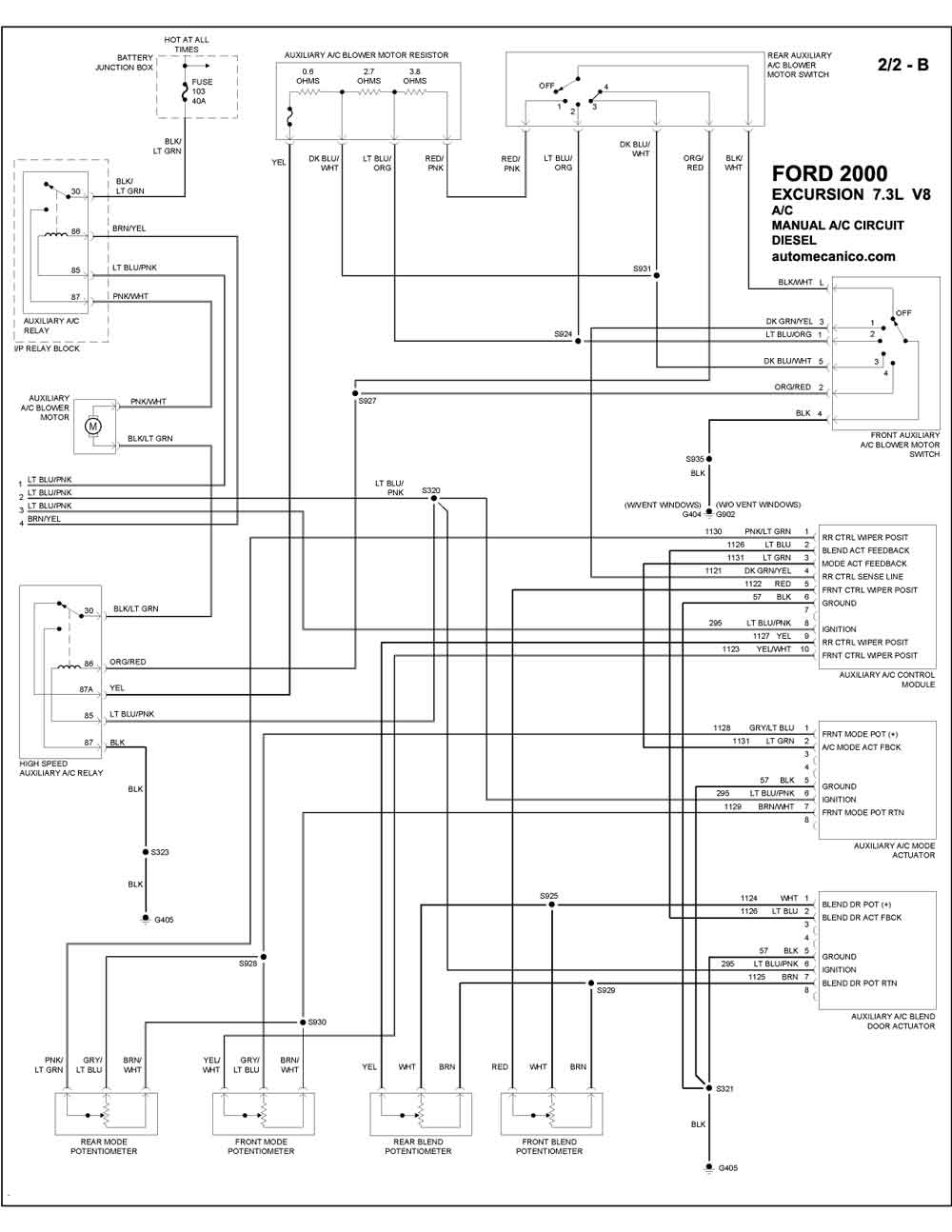

| 7.3L 8 CILINDROS | MANUAL A/C CIRCUIT 2/2B |
