| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - FORD 2000 |
2000 - Diagramas FORD : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - FORD 2000 |
| EXPEDITION | |

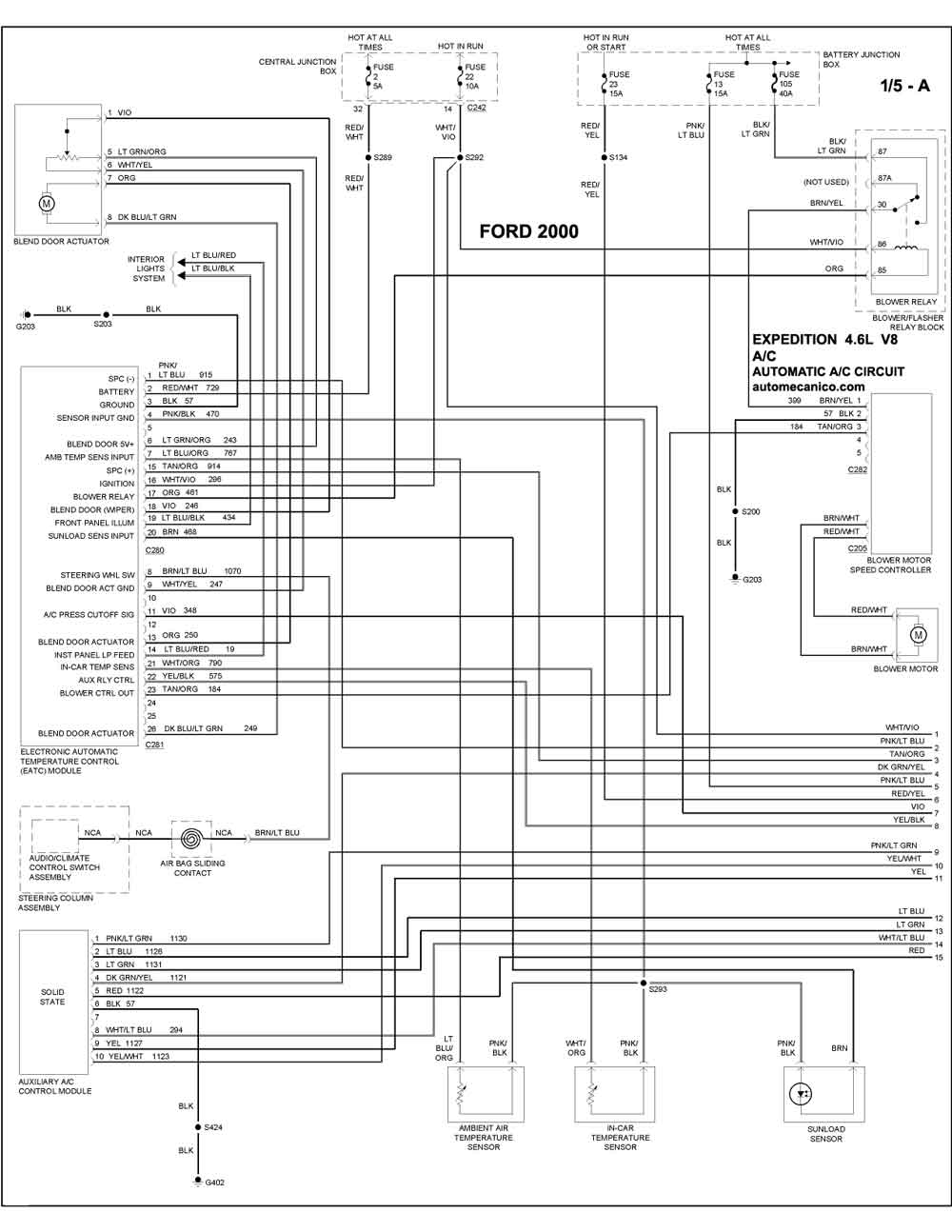

| 4.6L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/5A |
| 4.6L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/5B |

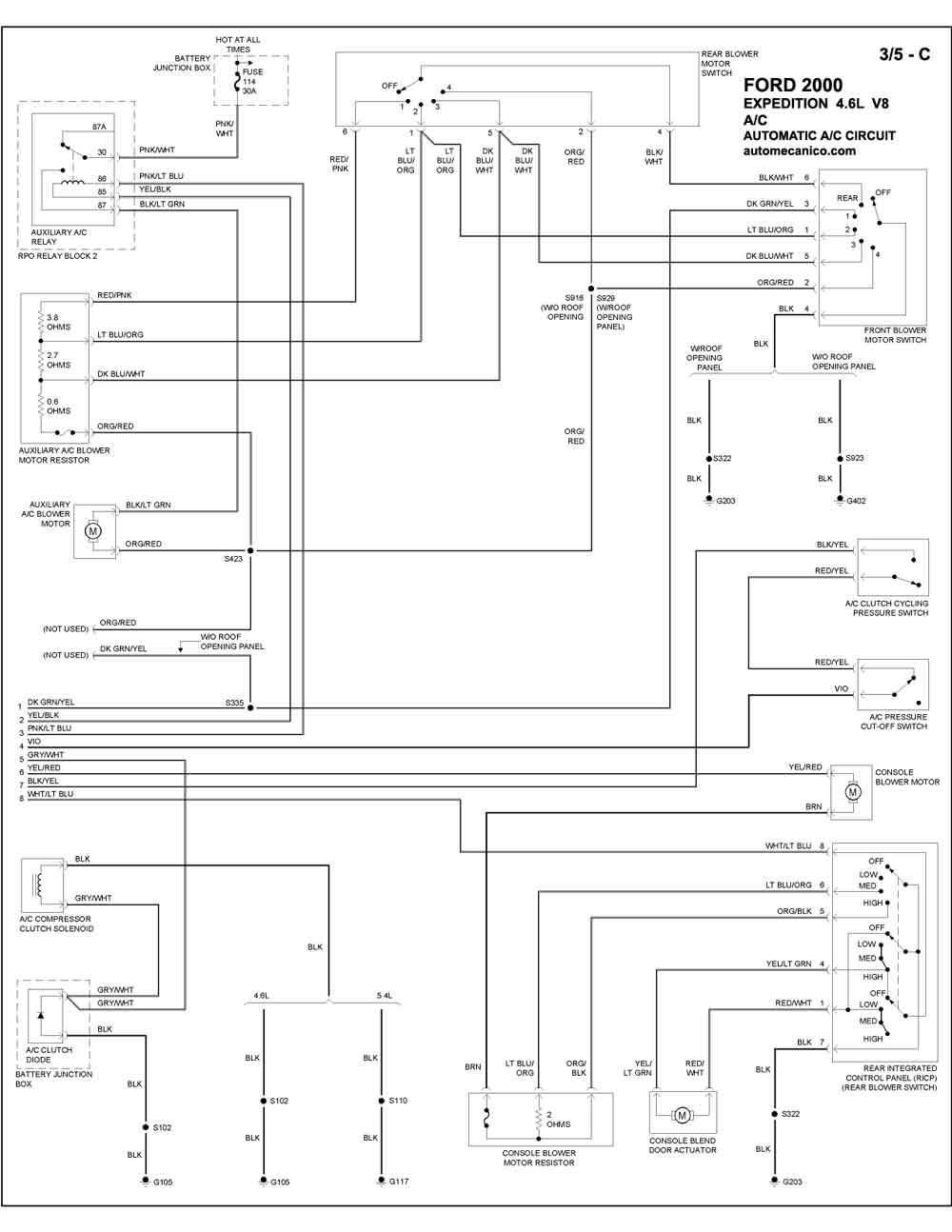

| 4.6L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 3/5C |

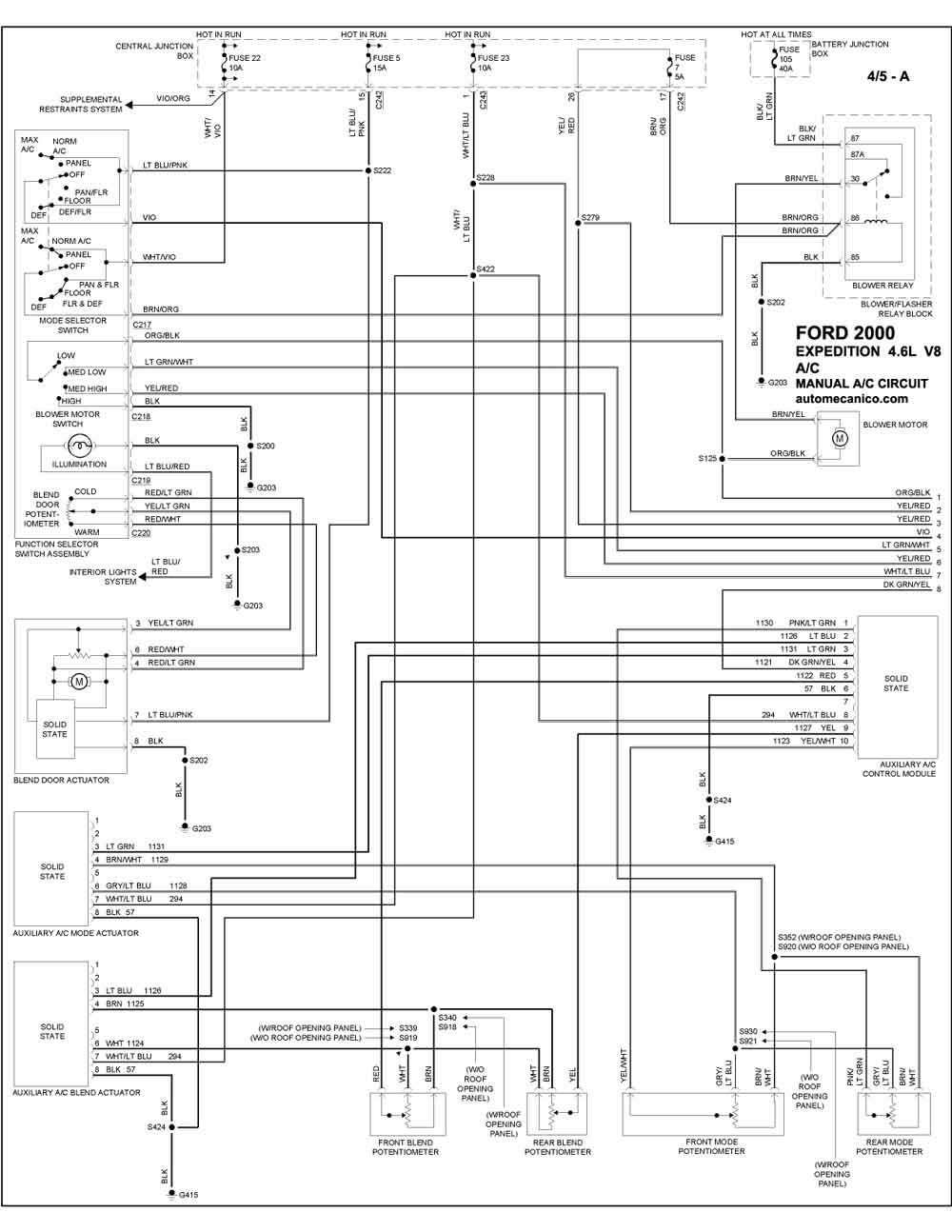

| 4.6L 8 CILINDROS | MANUAL A/C CIRCUIT 4/5A |

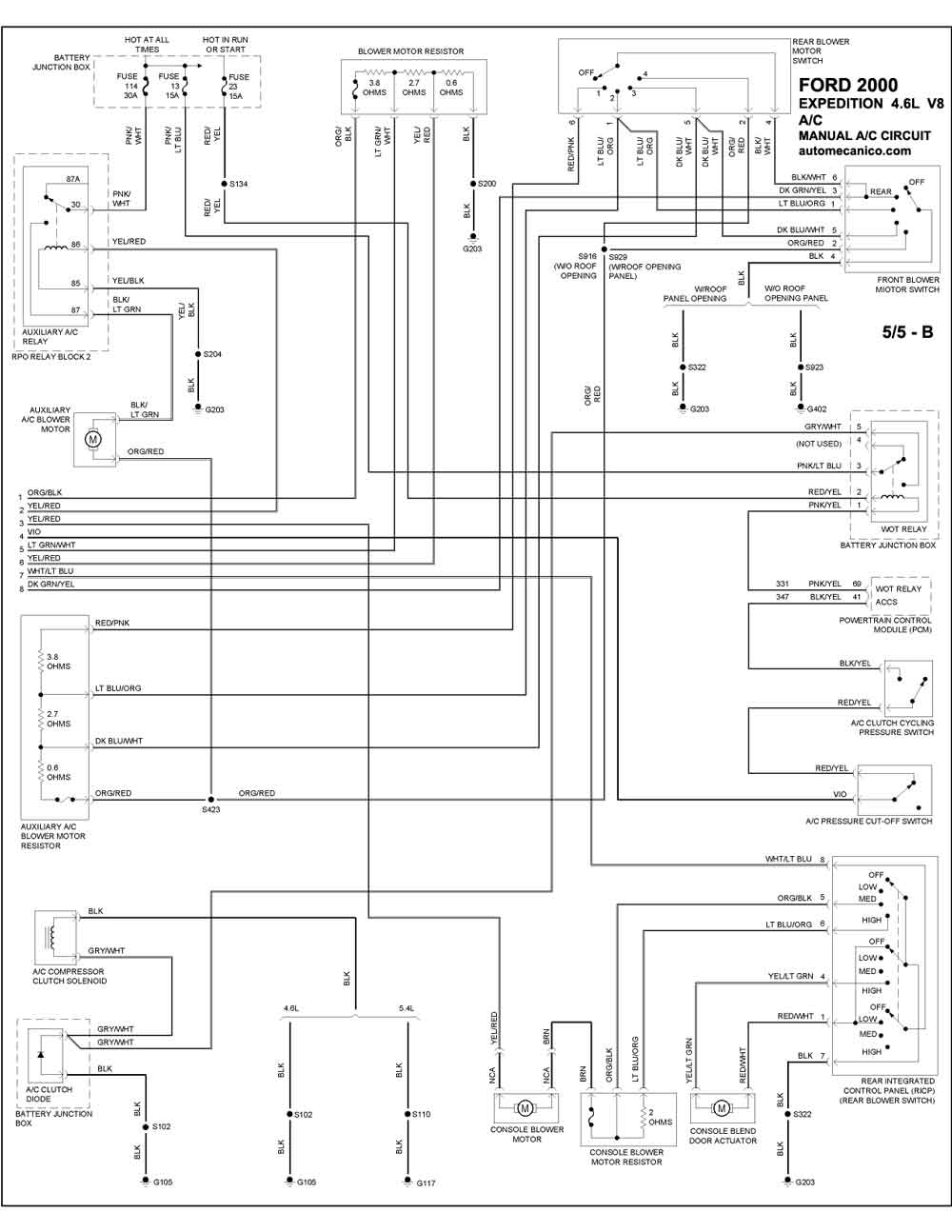

| 4.6L 8 CILINDROS | MANUAL A/C CIRCUIT 5/5B |
| EXPEDITION | |
| 5.4L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/5A |
| 5.4L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/5B |
| 5.4L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 3/5C |
| 5.4L 8 CILINDROS | MANUAL A/C CIRCUIT 4/5A |
| 5.4L 8 CILINDROS | MANUAL A/C CIRCUIT 5/5B |
| EXPLORER | |
| 4.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 1/3A |

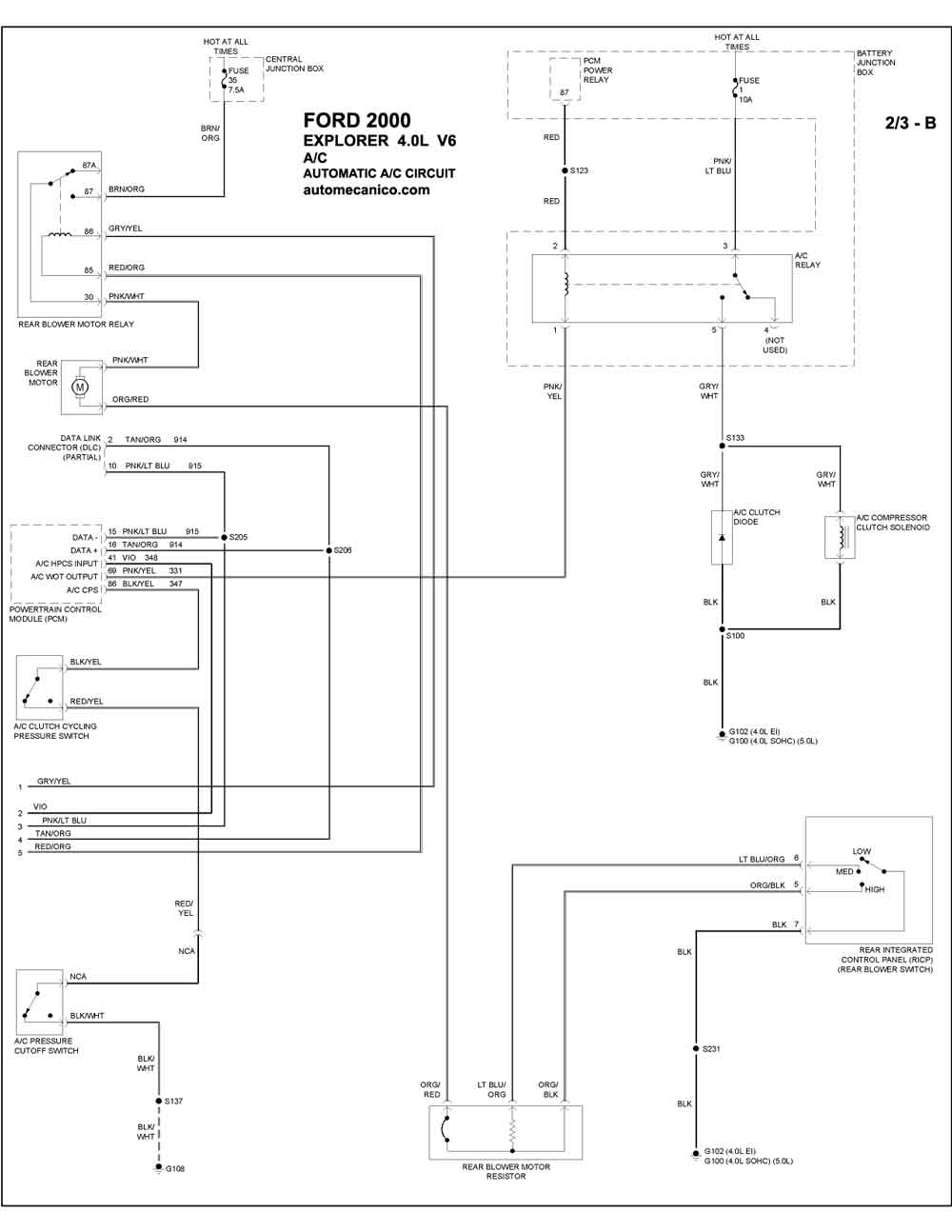

| 4.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 2/3B |

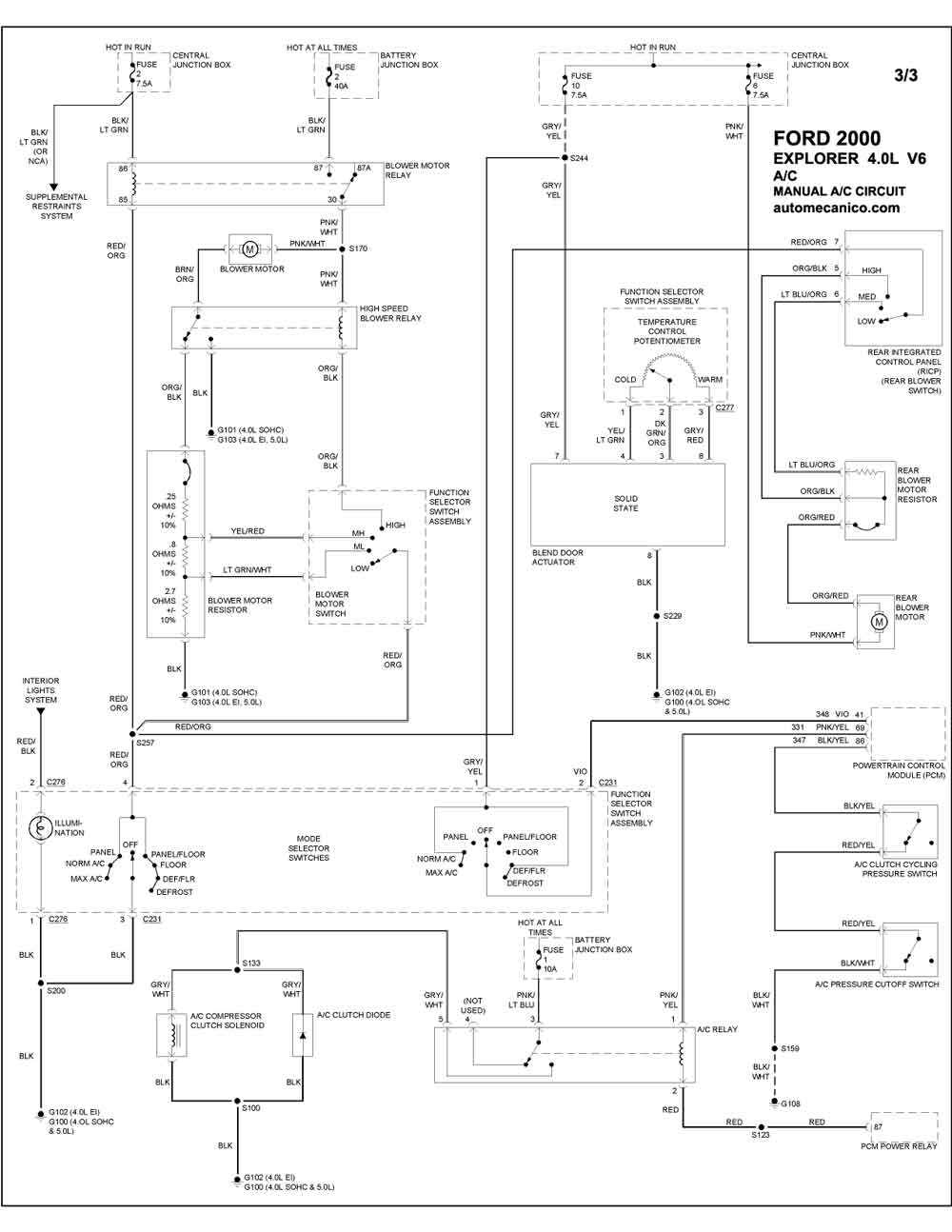

| 4.0L 6 CILINDROS | MANUAL A/C CIRCUIT 3/3 |
| EXPLORER | |

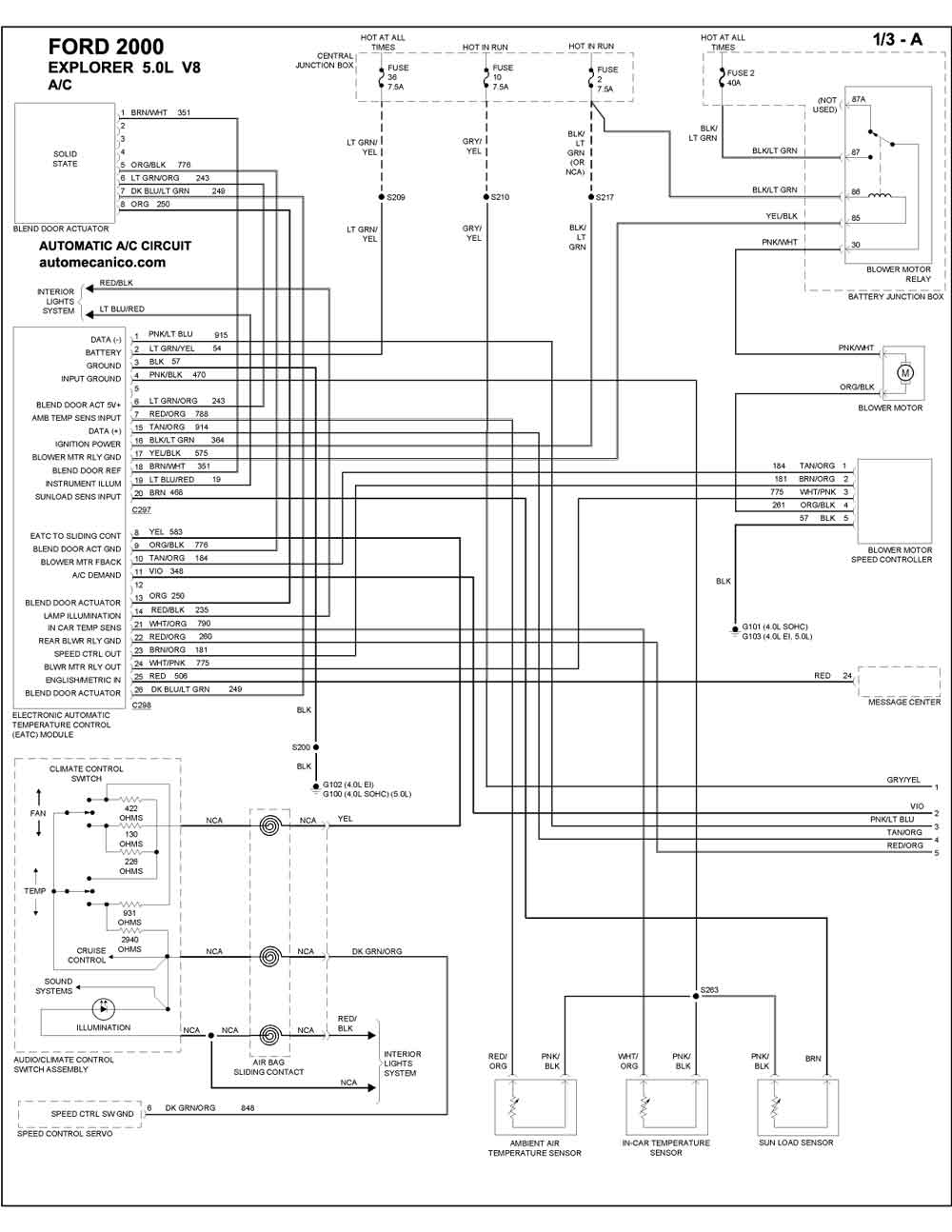

| 5.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/3A |
| 5.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/3B |
| 5.0L 8 CILINDROS | MANUAL A/C CIRCUIT 3/3 |
