| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - FORD 2000 |
| TAURUS | |

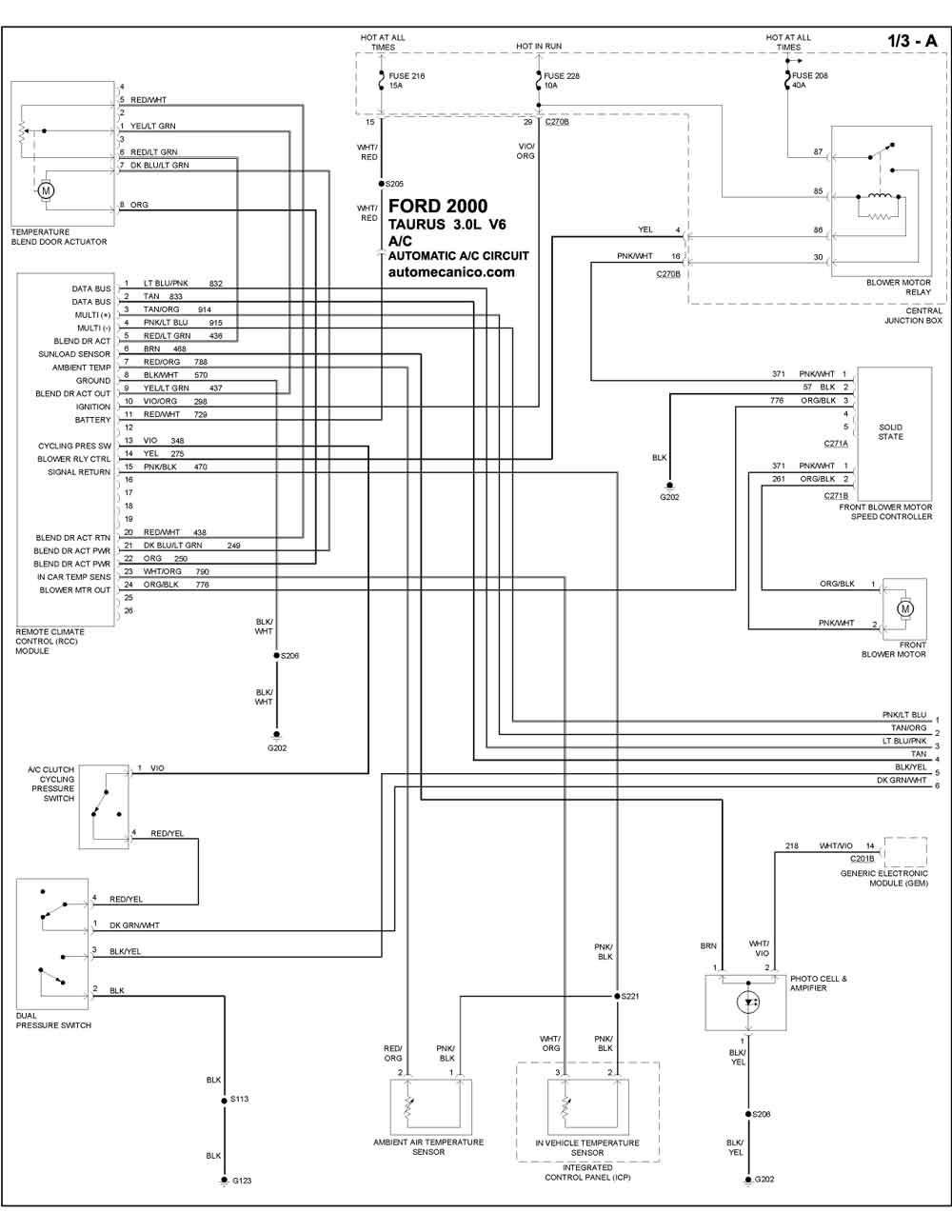

| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 1/3A |

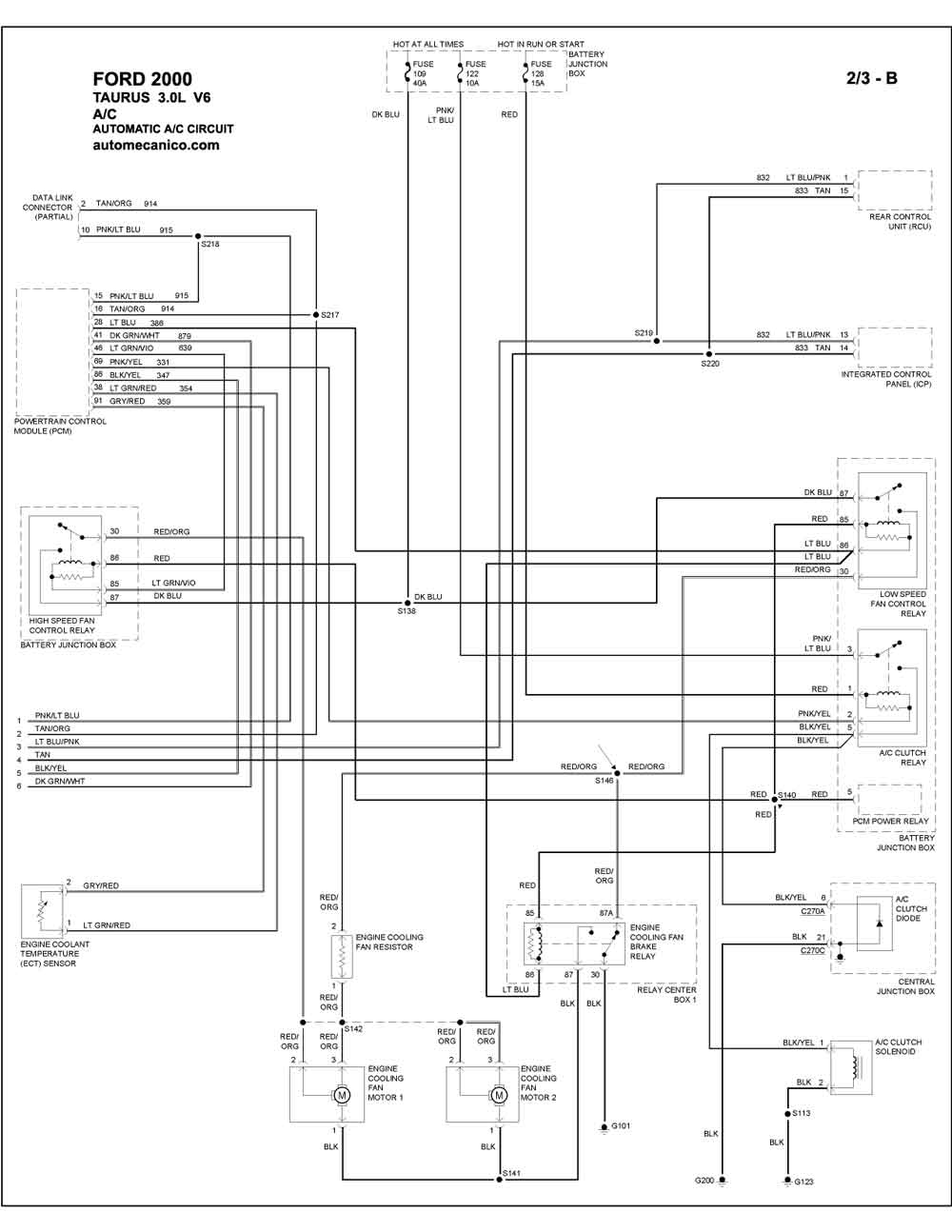

| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 2/3B |

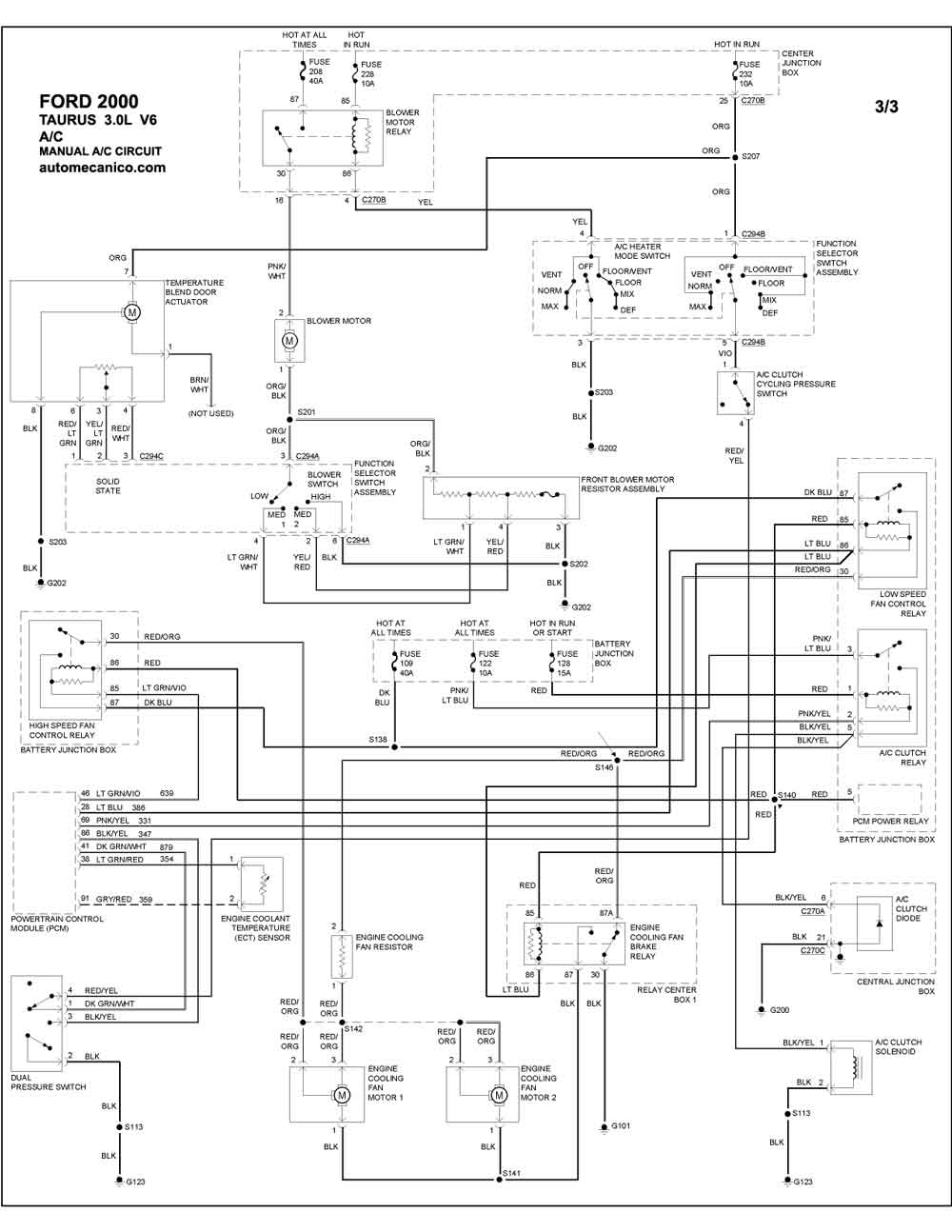

| 3.0L 6 CILINDROS | MANUAL A/C CIRCUIT 3/3 |
| WINDSTAR | |

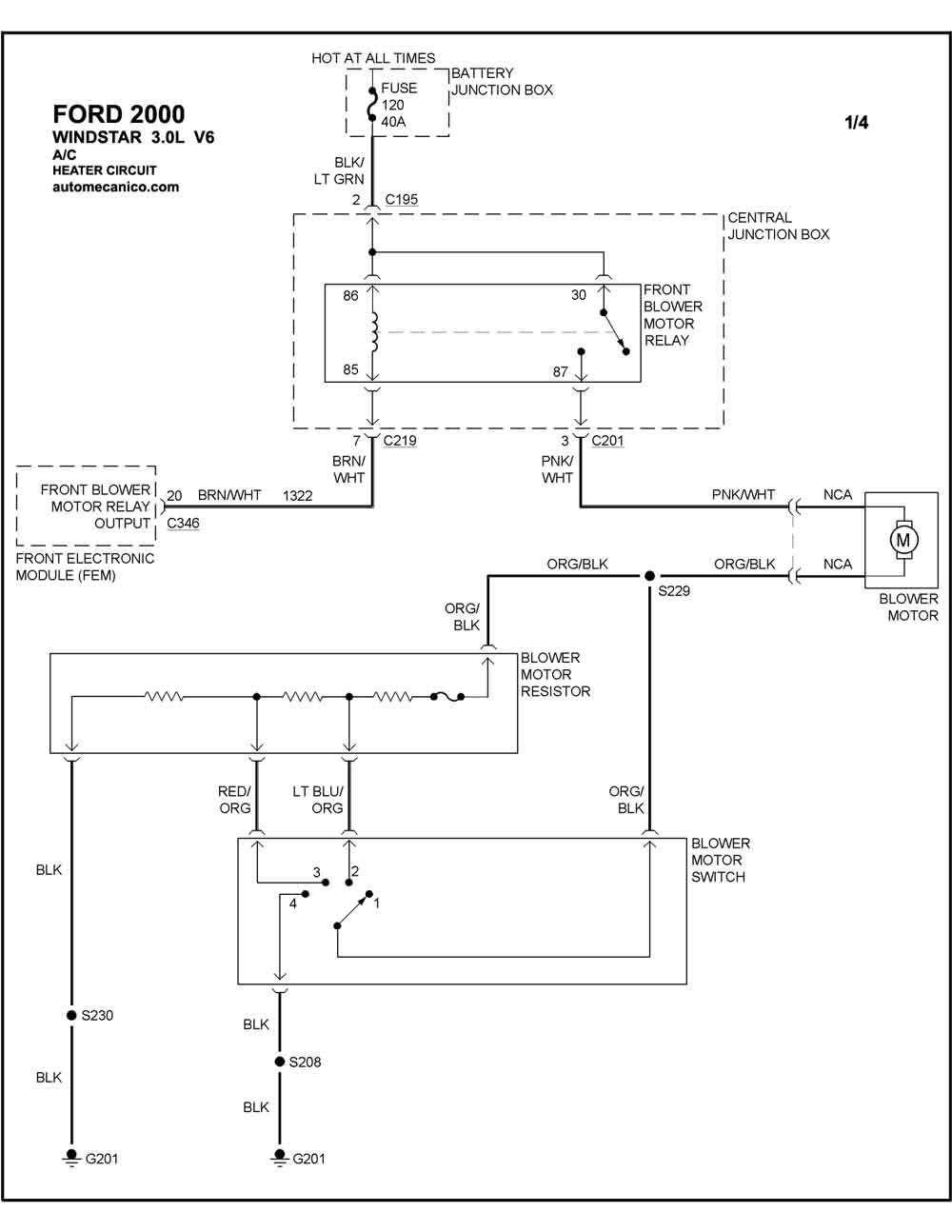

| 3.0L 6 CILINDROS | HEATER CIRCUIT 1/4 |

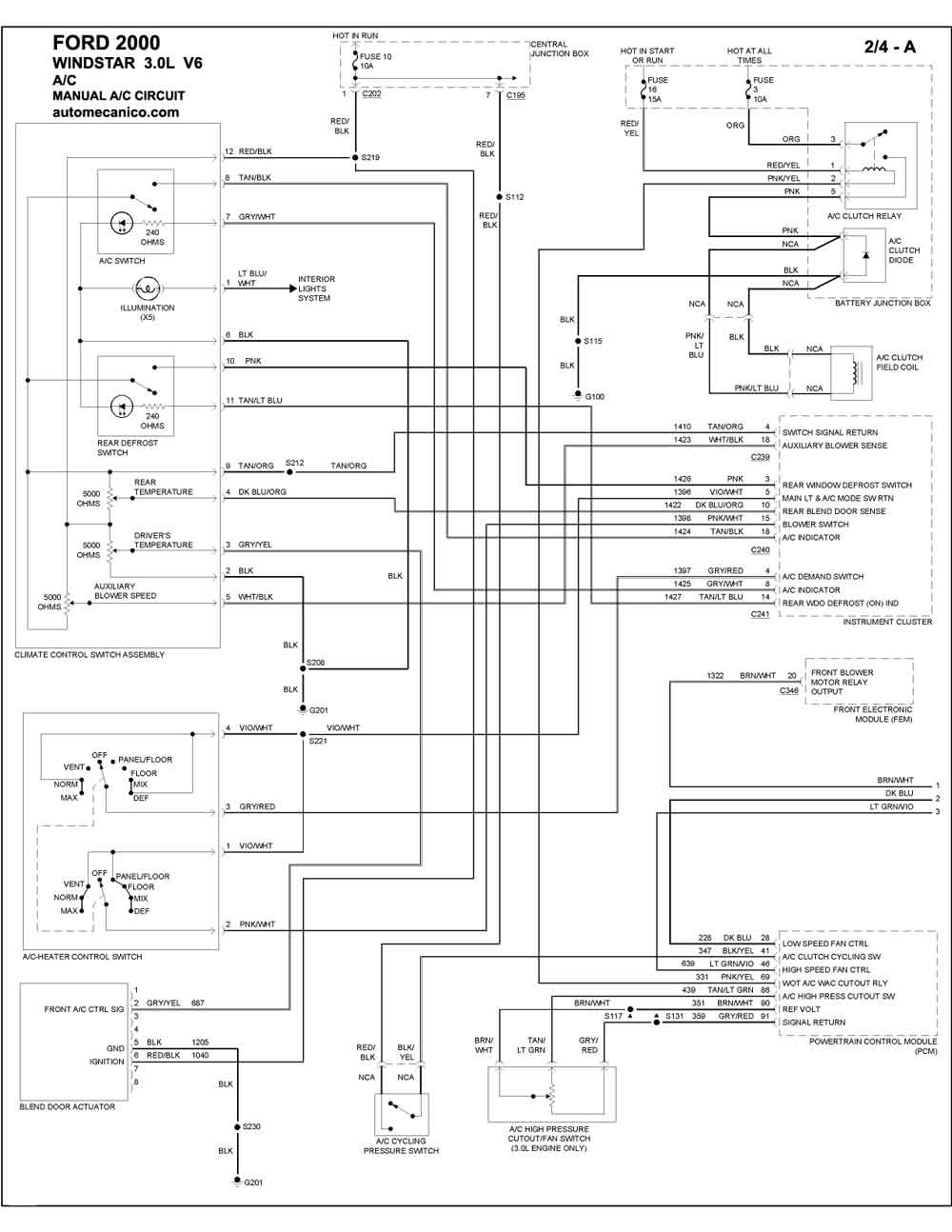

| 3.0L 6 CILINDROS | MANUAL A/C CIRCUIT 2/4A |

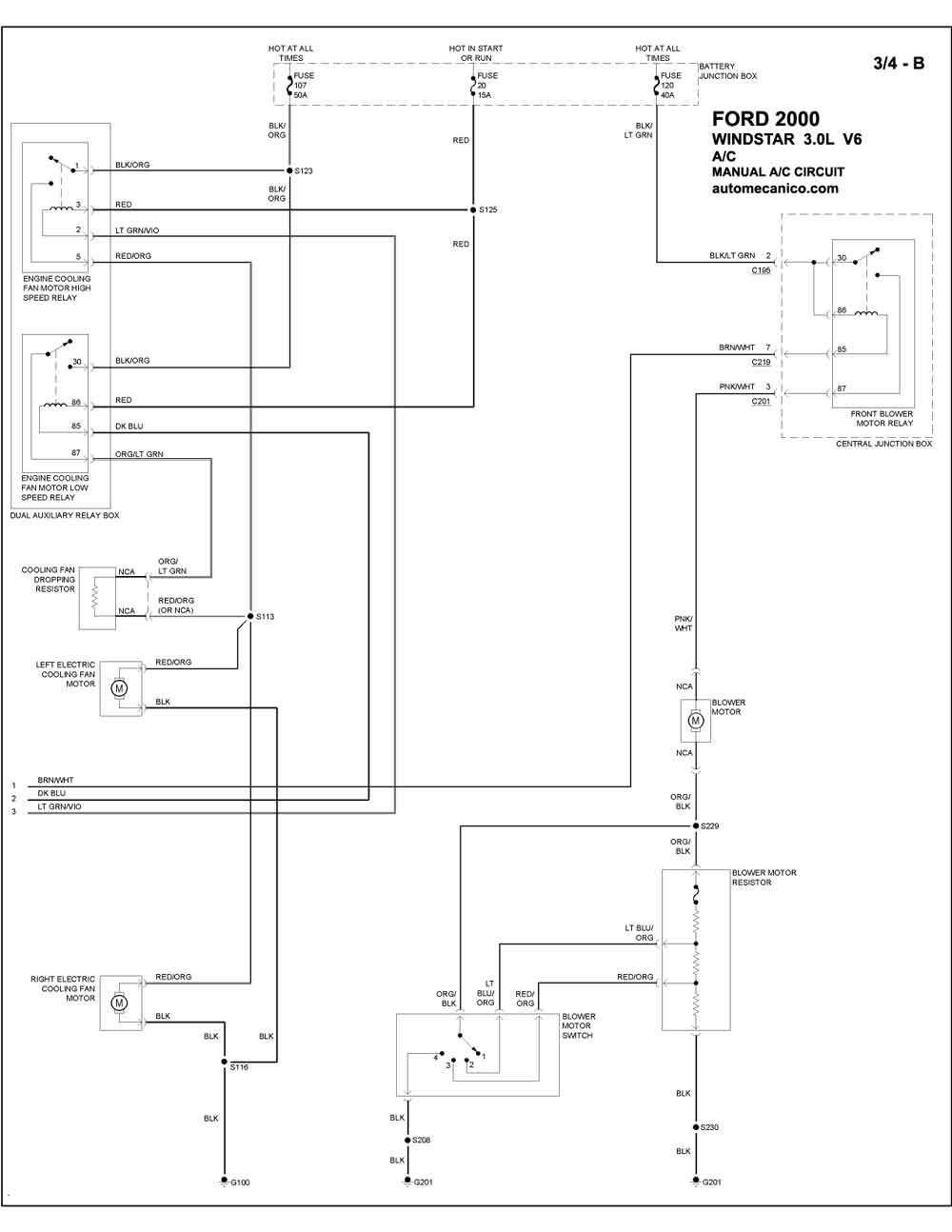

| 3.0L 6 CILINDROS | MANUAL A/C CIRCUIT 3/4B |

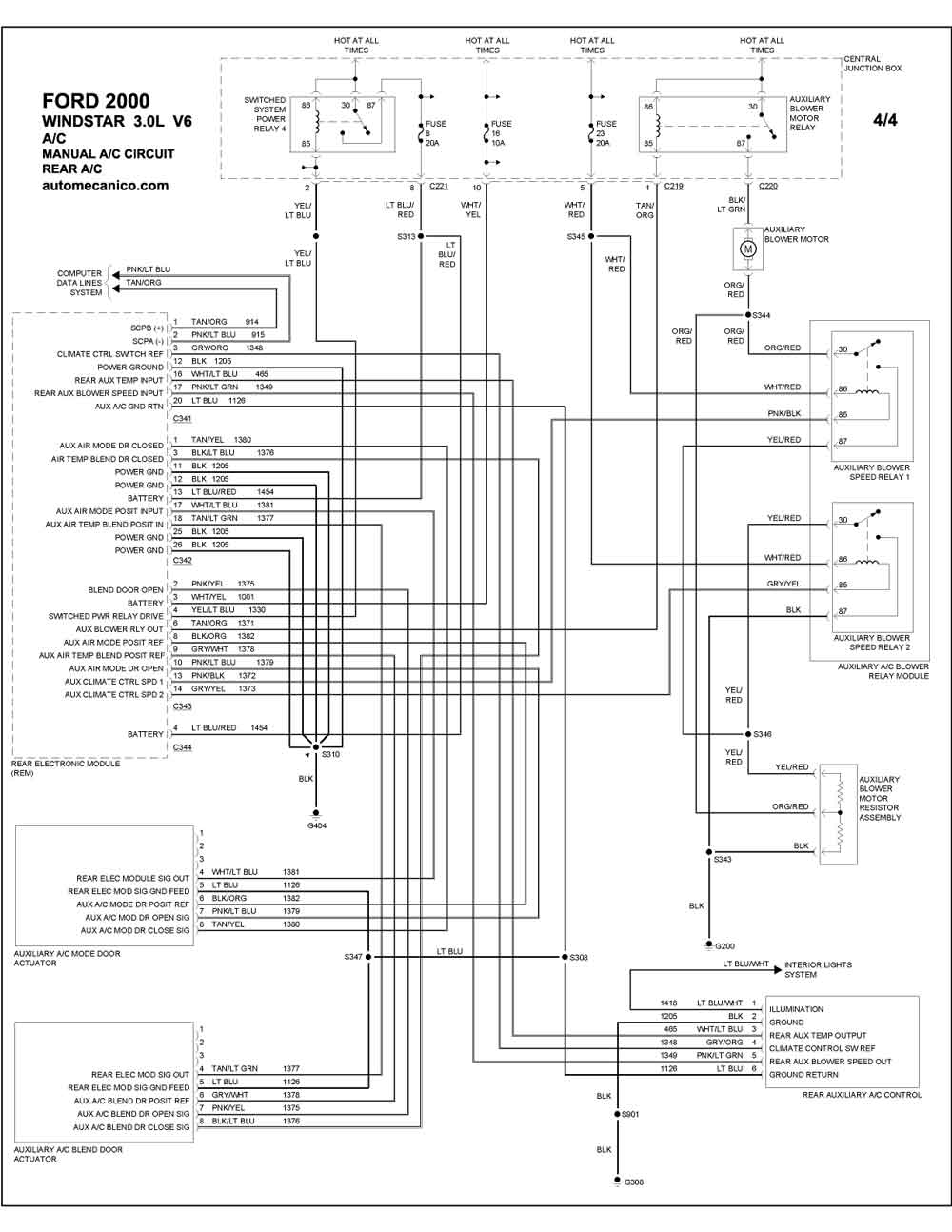

| 3.0L 6 CILINDROS | MANUAL A/C CIRCUIT - REAR A/C 4/4 |
| WINDSTAR | |

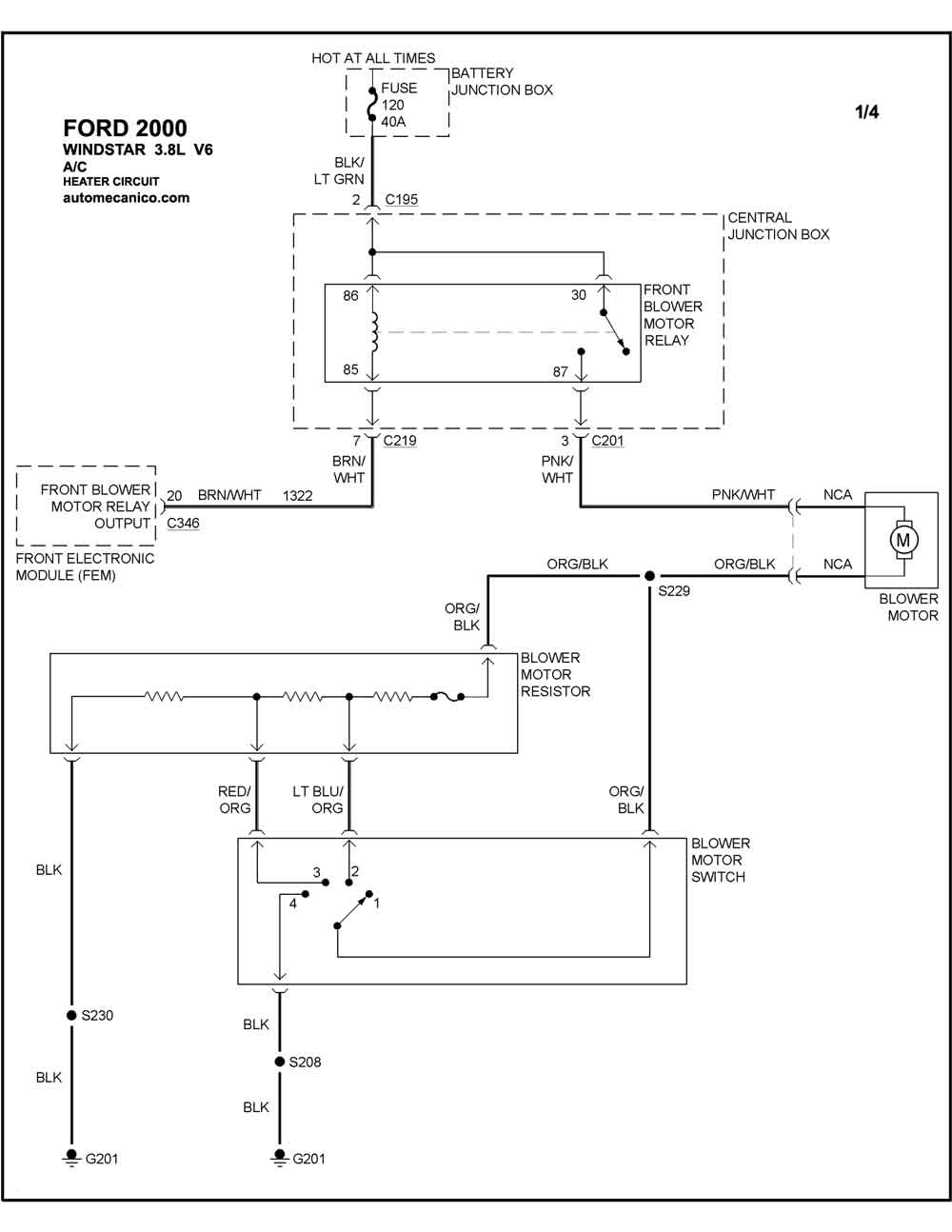

| 3.8L 6 CILINDROS | HEATER CIRCUIT 1/4 |

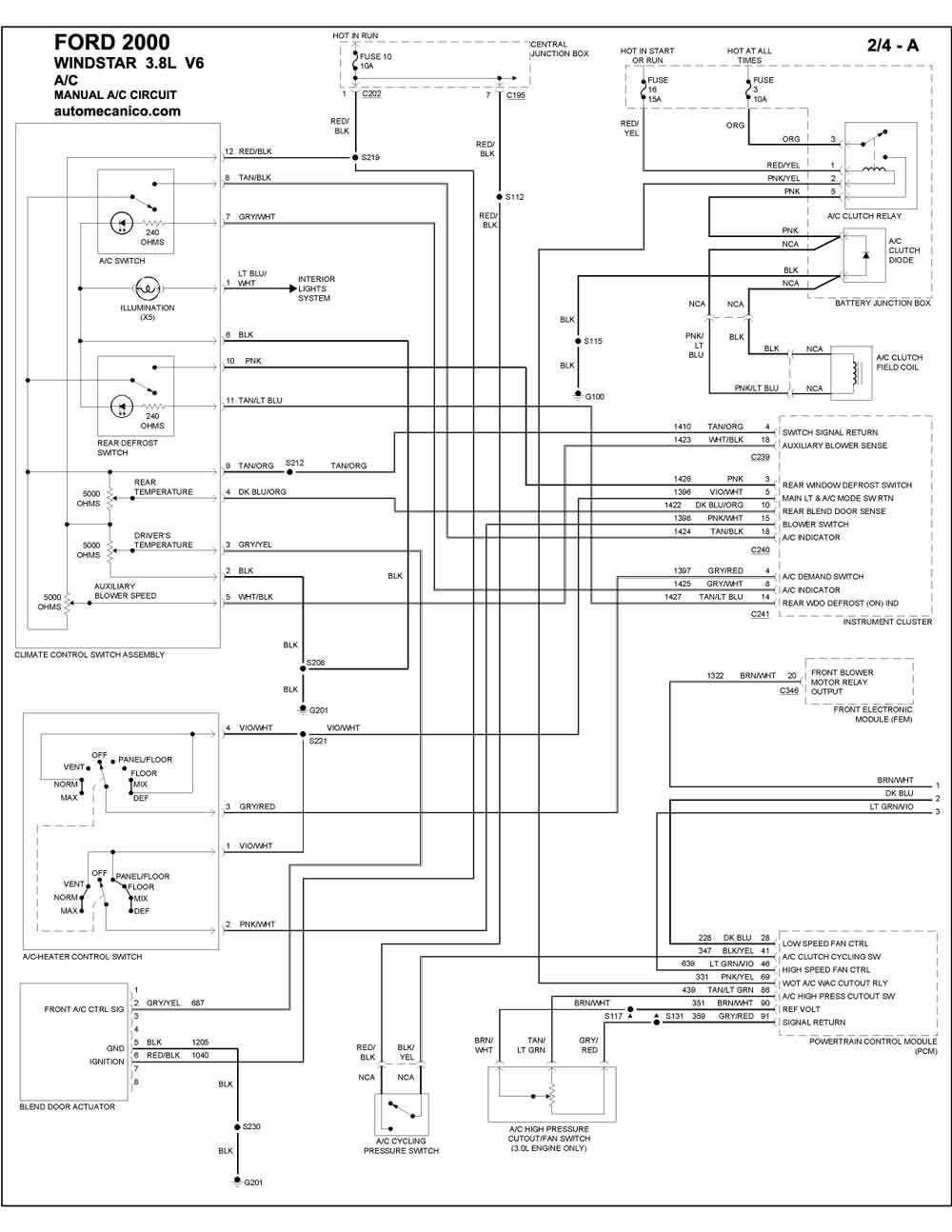

| 3.8L 6 CILINDROS | MANUAL A/C CIRCUIT 2/4A |
| 3.8L 6 CILINDROS | MANUAL A/C CIRCUIT 3/4B |

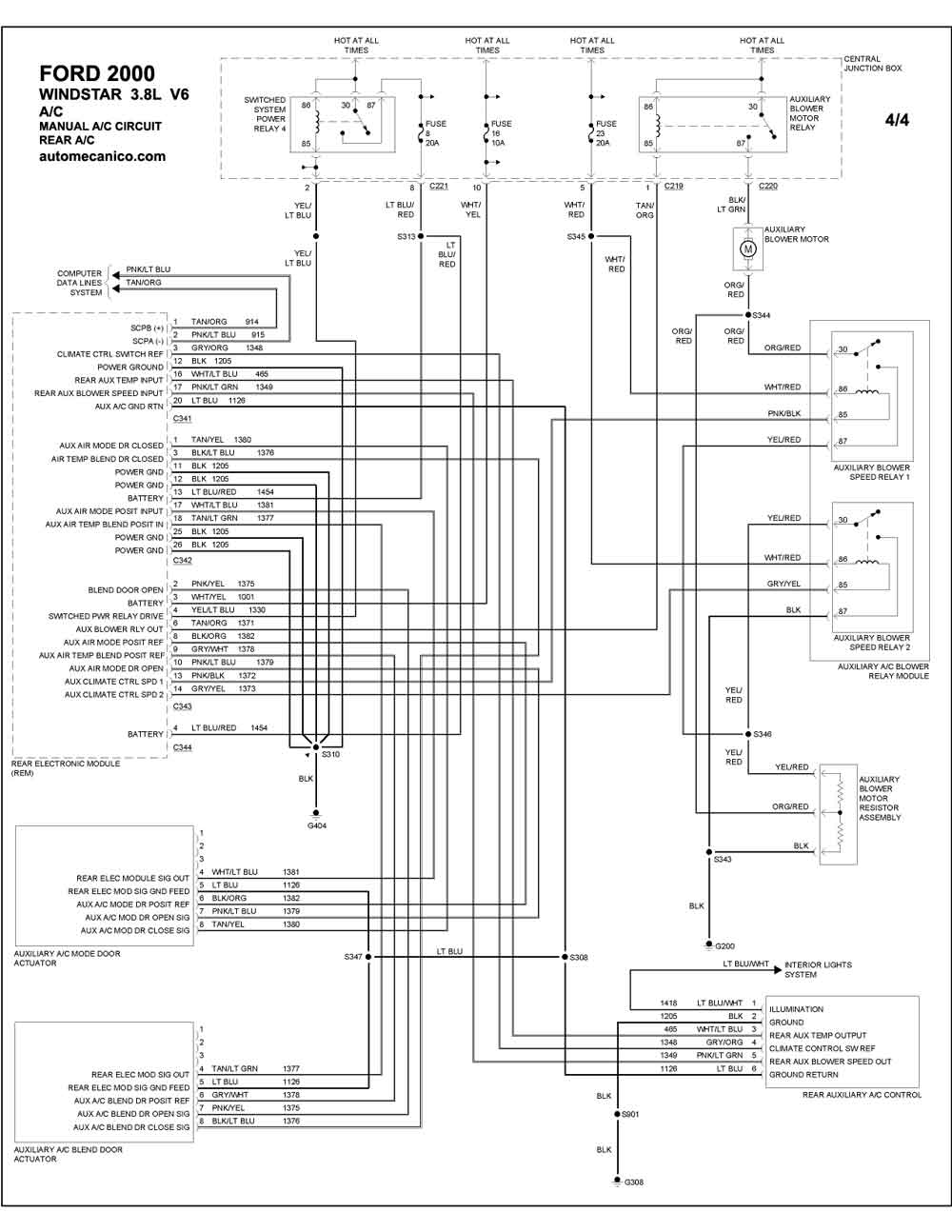

| 3.8L 6 CILINDROS | MANUAL A/C CIRCUIT - REAR A/C 4/4 |
