| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - HONDA 2000 |
2000 - Diagramas HONDA : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - HONDA 2000 |
| ODYSSEY | |

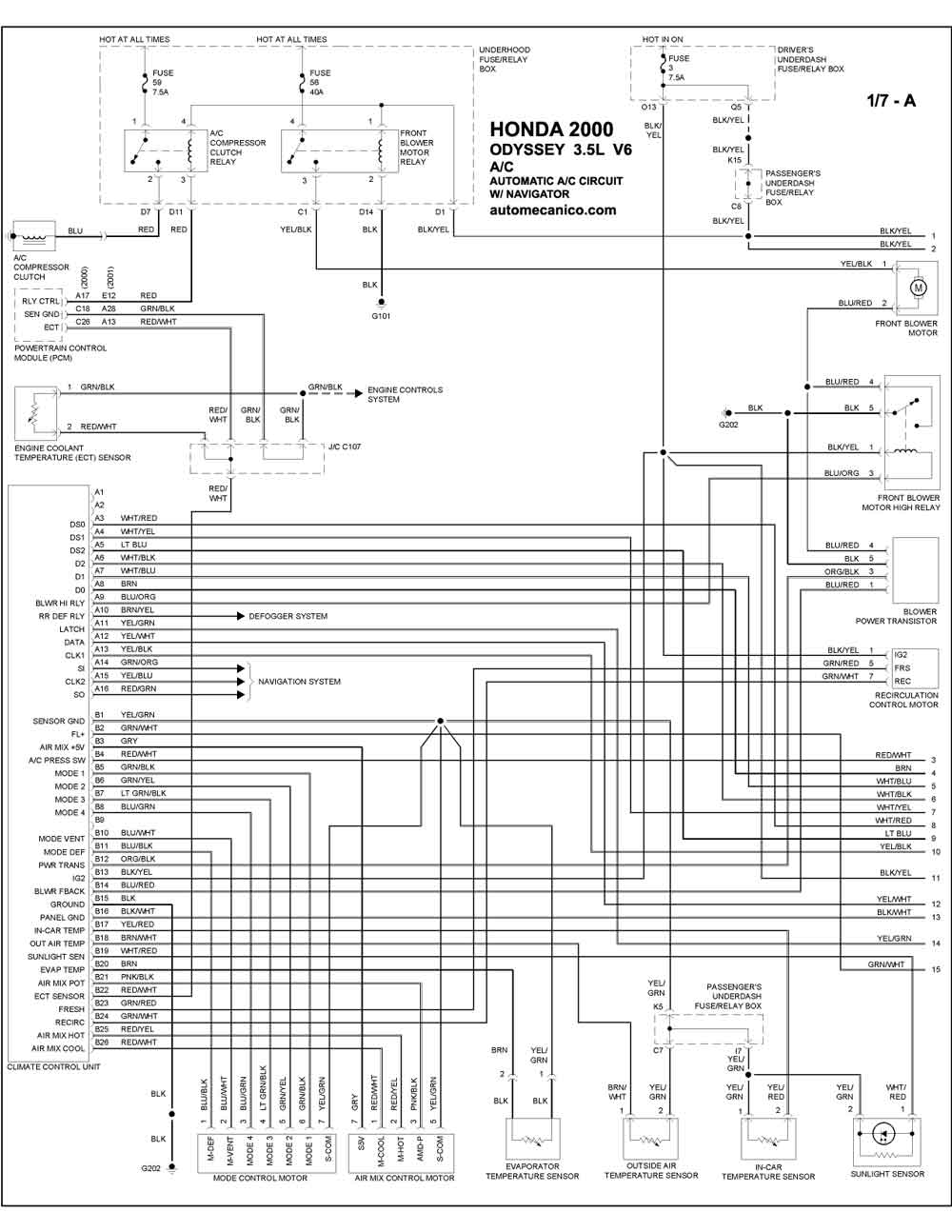

| 3.5L 6 CILINDROS 1/7A | AUTOMATIC A/C CIRCUIT- W/ NAVIGATOR |

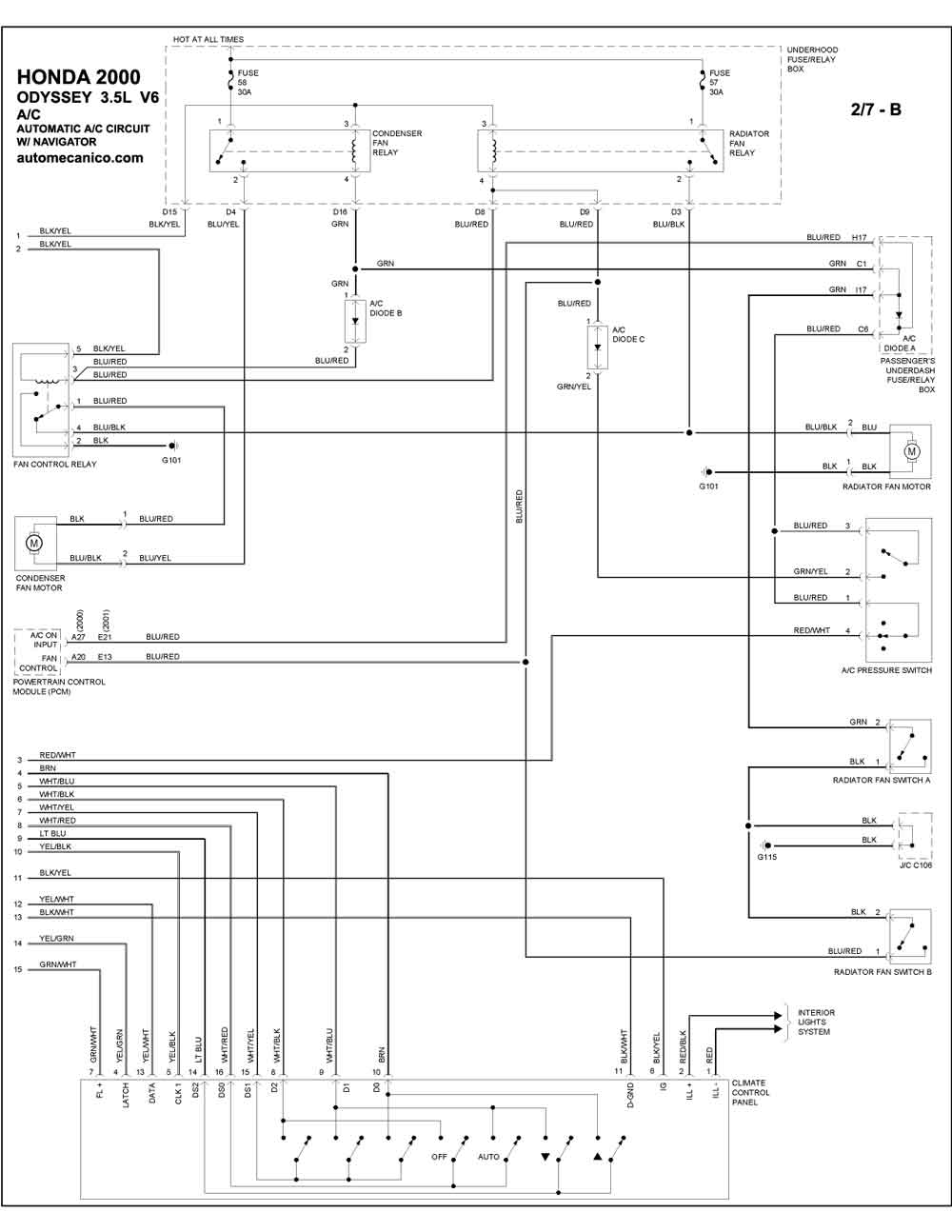

| 3.5L 6 CILINDROS 2/7B | AUTOMATIC A/C CIRCUIT- W/ NAVIGATOR |

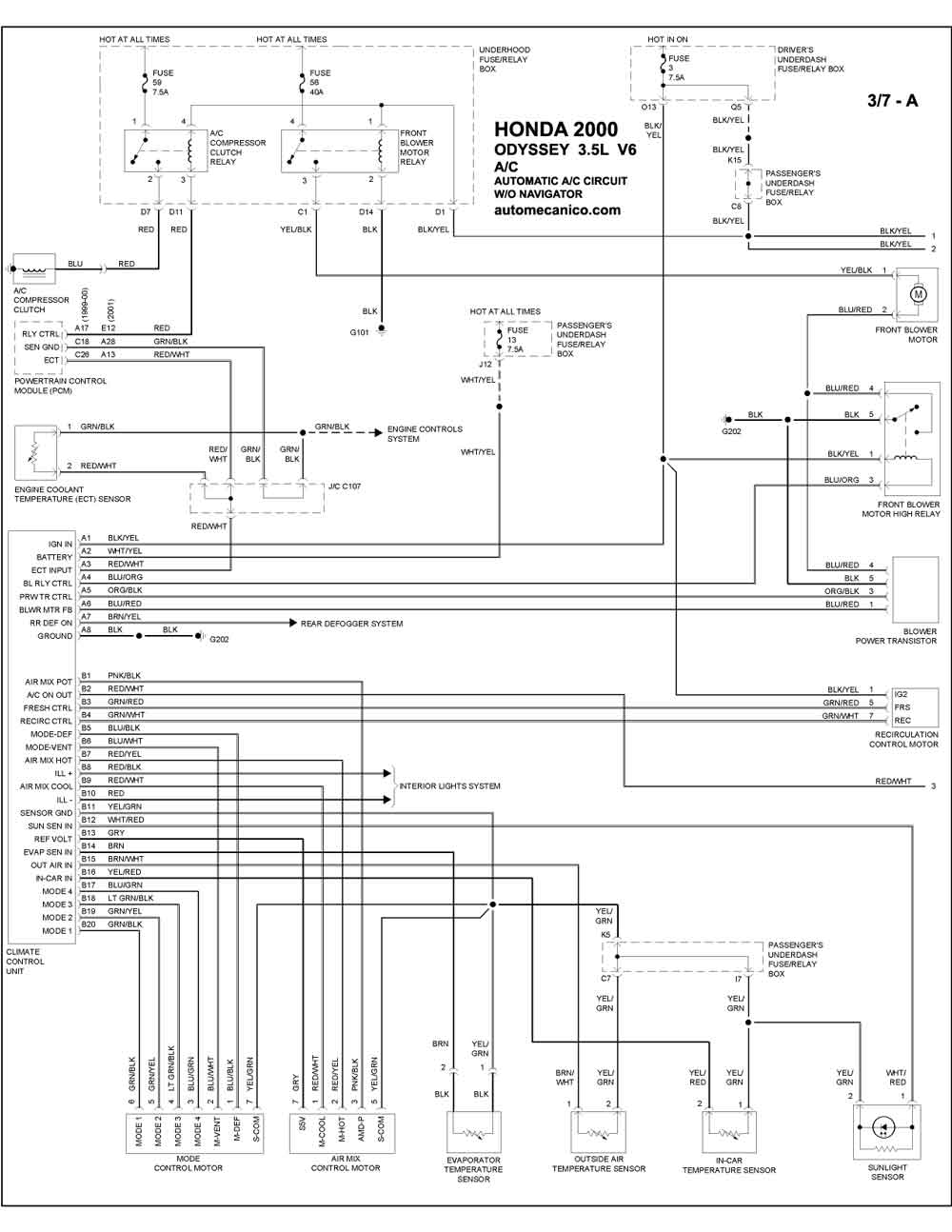

| 3.5L 6 CILINDROS 3/7A | AUTOMATIC A/C CIRCUIT- W/O NAVIGATOR |

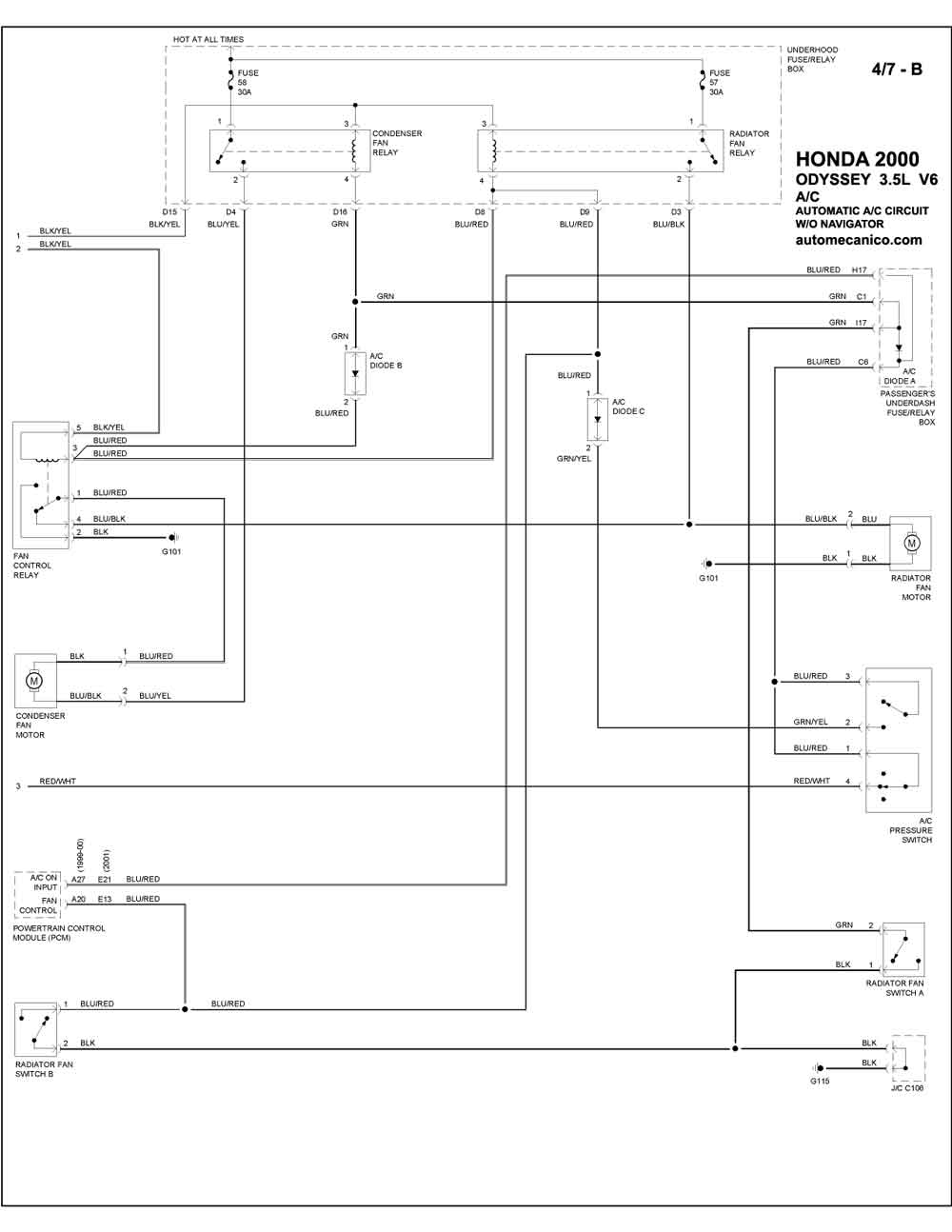

| 3.5L 6 CILINDROS 4/7B | AUTOMATIC A/C CIRCUIT- W/O NAVIGATOR |

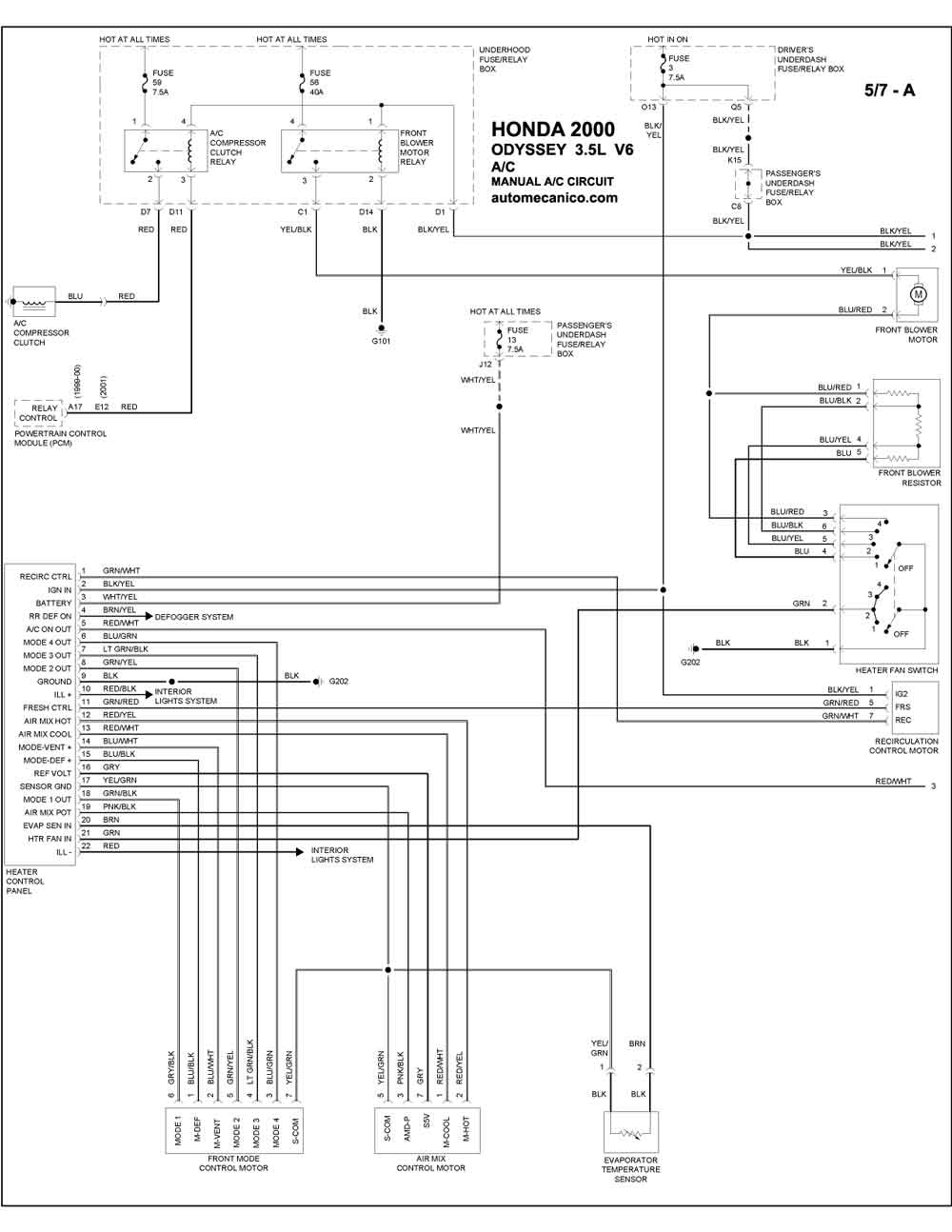

| 3.5L 6 CILINDROS 5/7A | MANUAL A/C CIRCUIT |

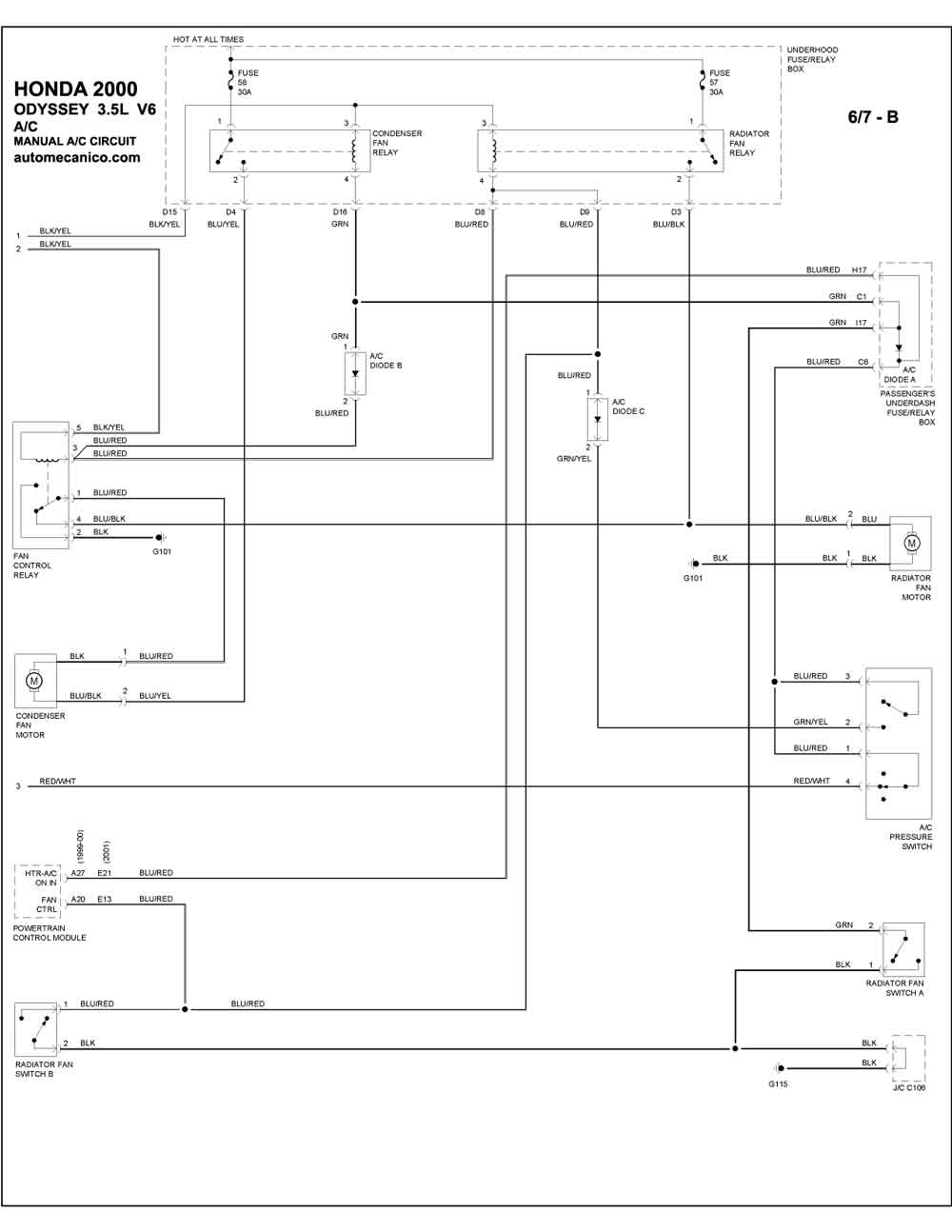

| 3.5L 6 CILINDROS 6/7B | MANUAL A/C CIRCUIT |

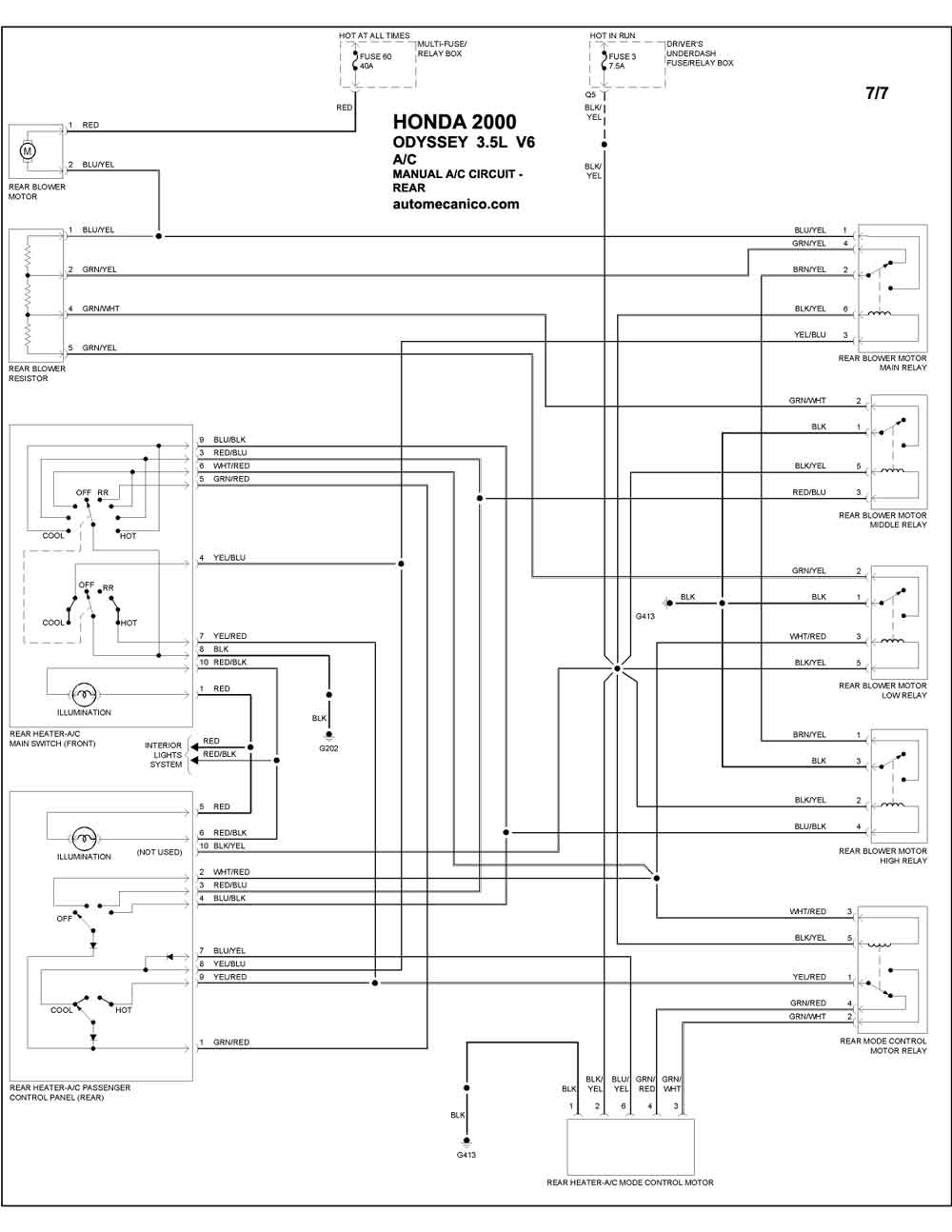

| 3.5L 6 CILINDROS 7/7 | MANUAL A/C CIRCUIT REAR |
| PASSPORT | |

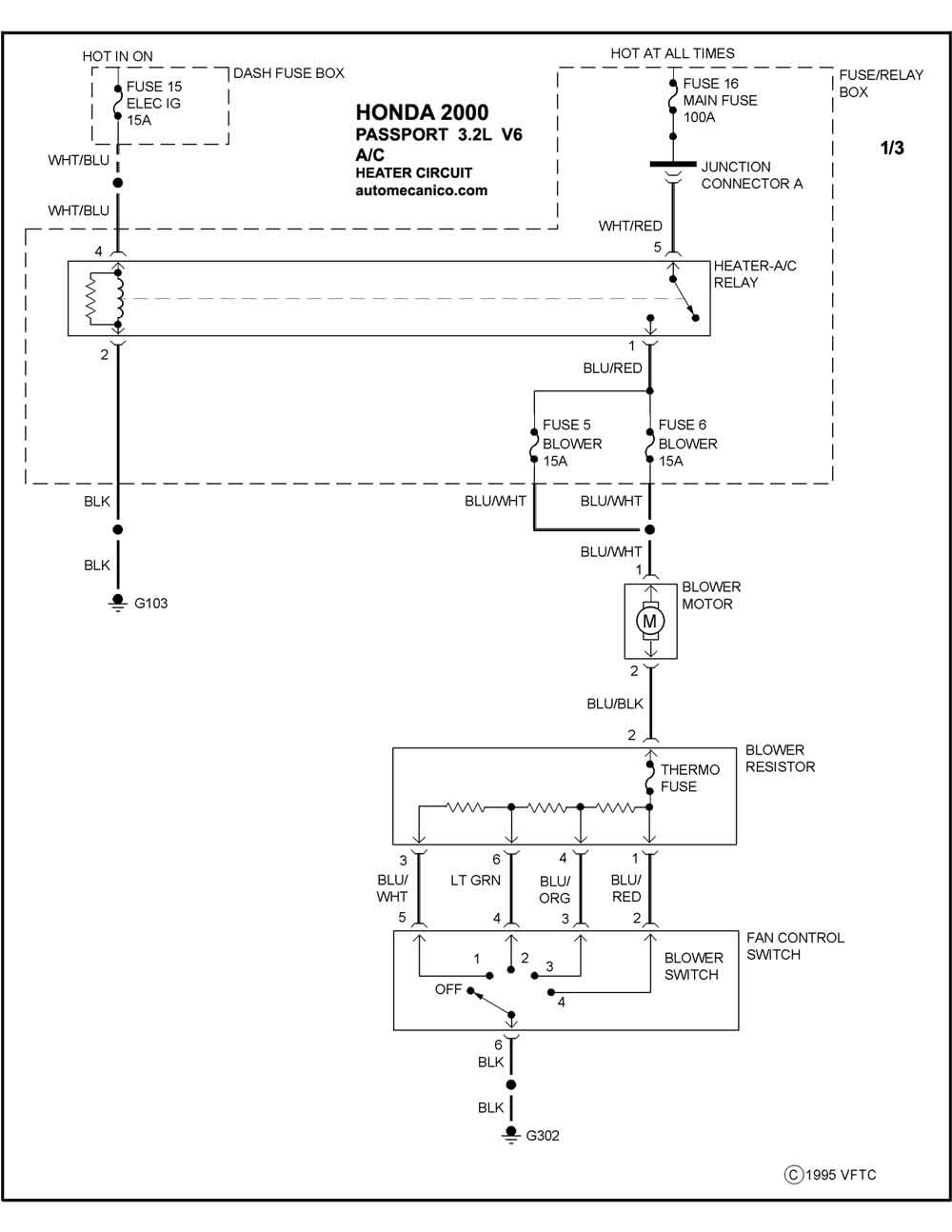

| 3.2L 6 CILINDROS 1/3 | HEATER A/C CIRCUIT |

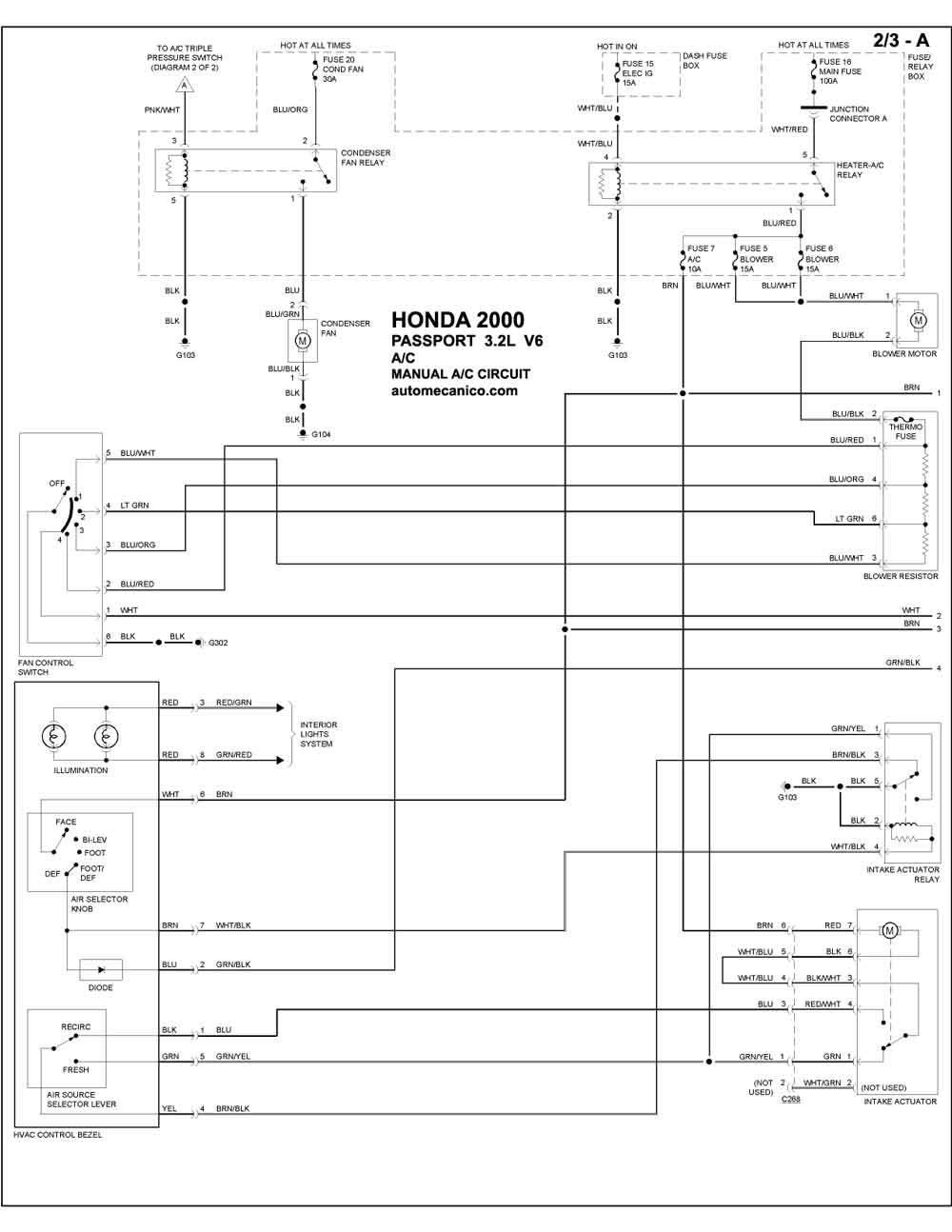

| 3.2L 6 CILINDROS 2/3A | MANUAL A/C CIRCUIT |
| 3.2L 6 CILINDROS 3/3B | MANUAL A/C CIRCUIT |
| PRELUDE | |

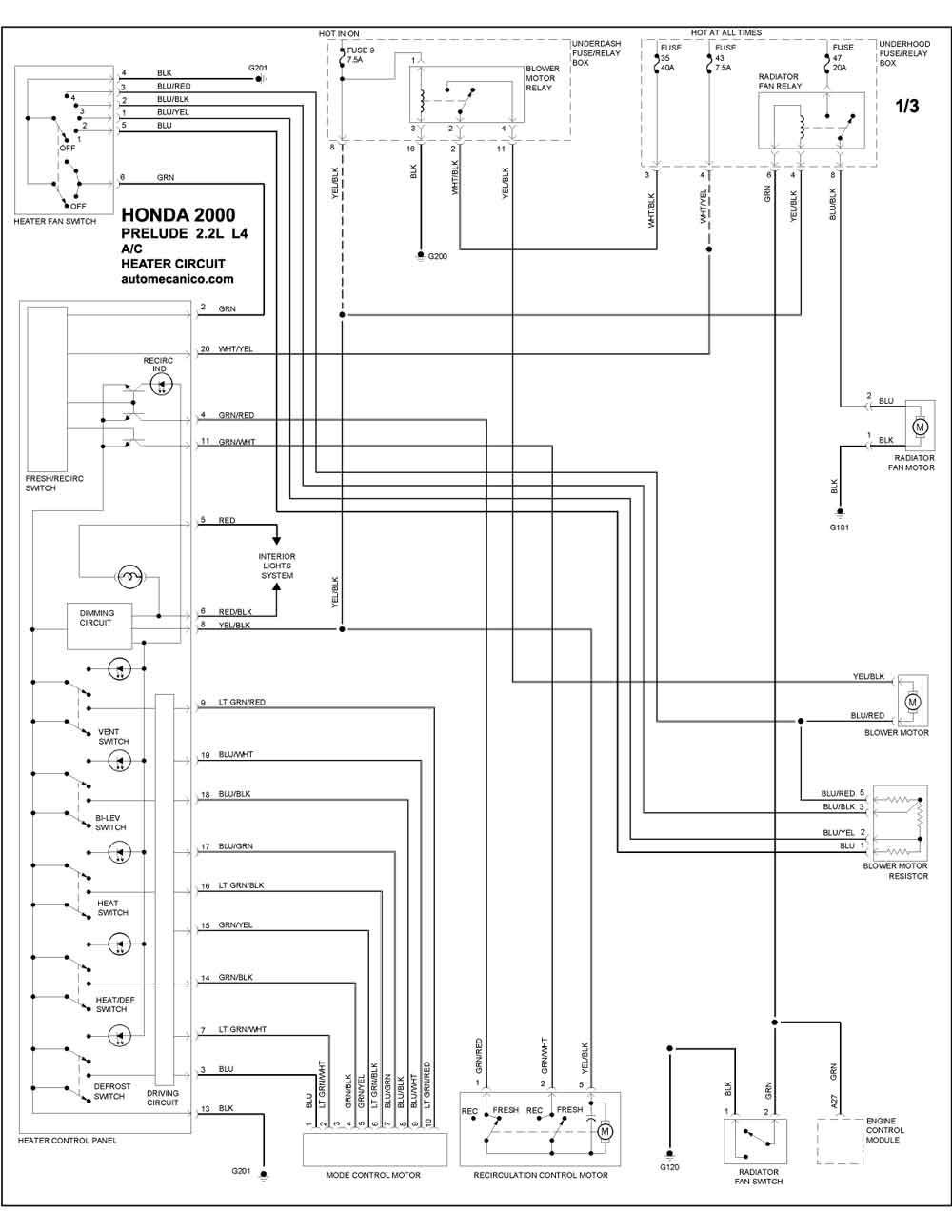

| 2.2L 4 CILINDROS 1/3 | HEATER A/C CIRCUIT |

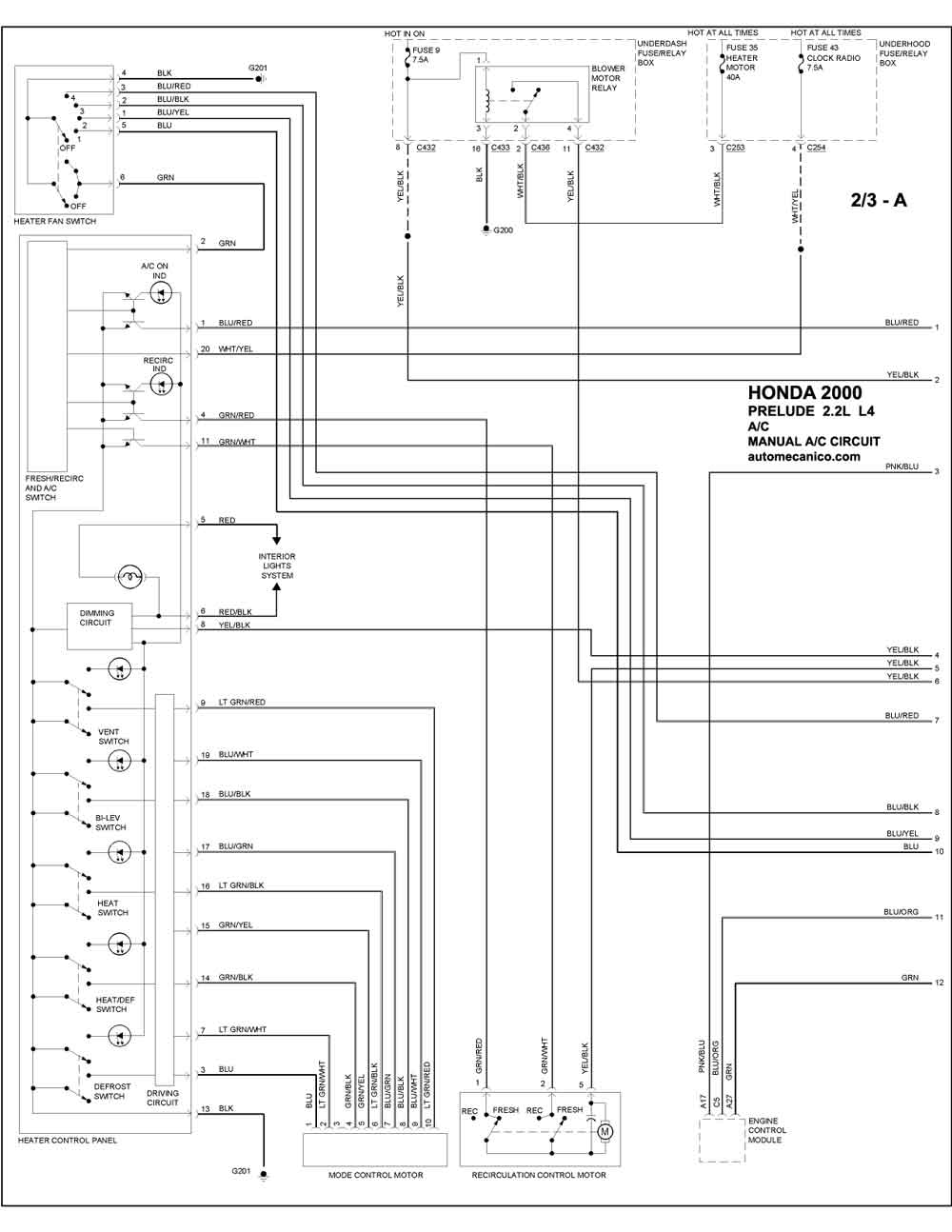

| 2.2L 4 CILINDROS 2/3A | MANUAL A/C CIRCUIT |

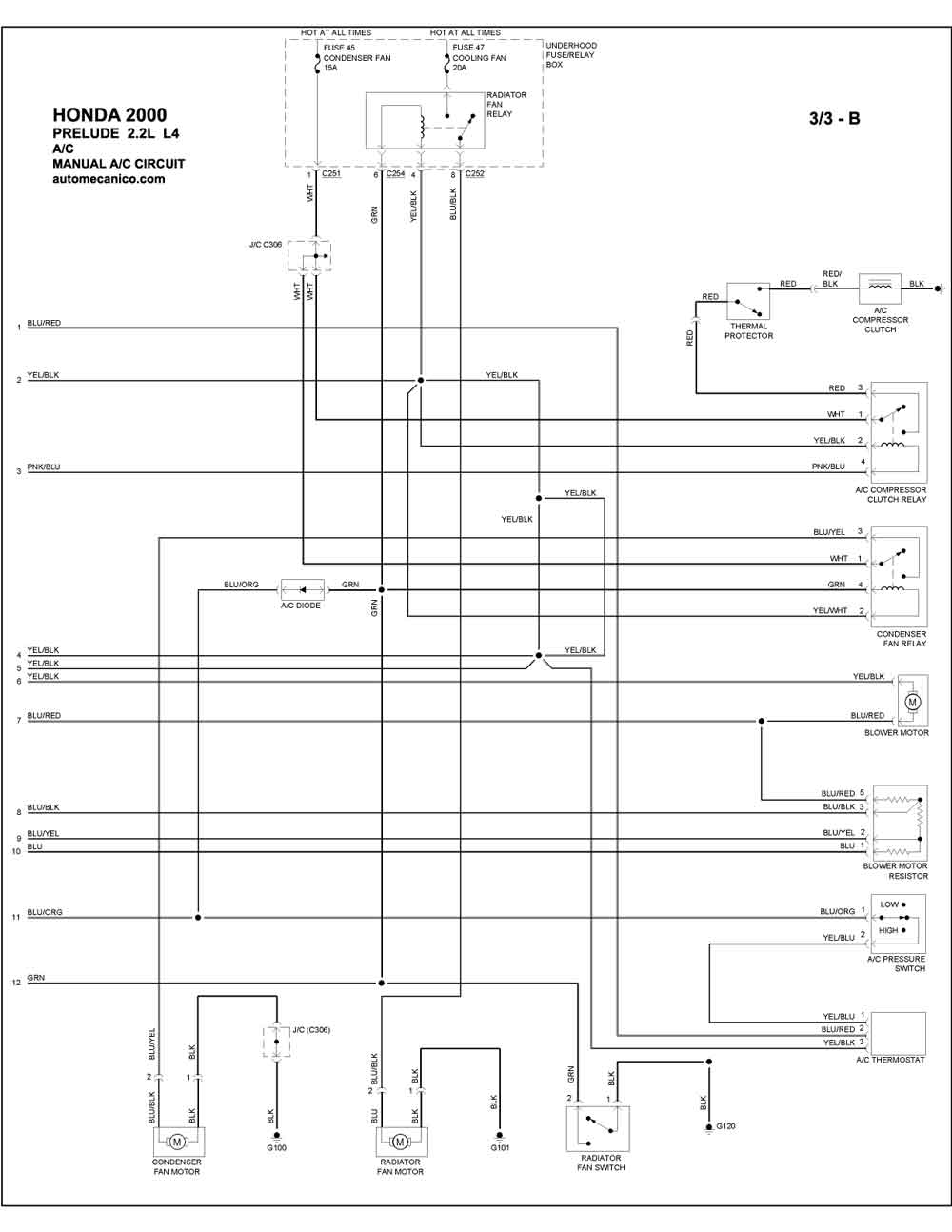

| 2.2L 4 CILINDROS. 3/3B | MANUAL A/C CIRCUIT |
| S2000 | |

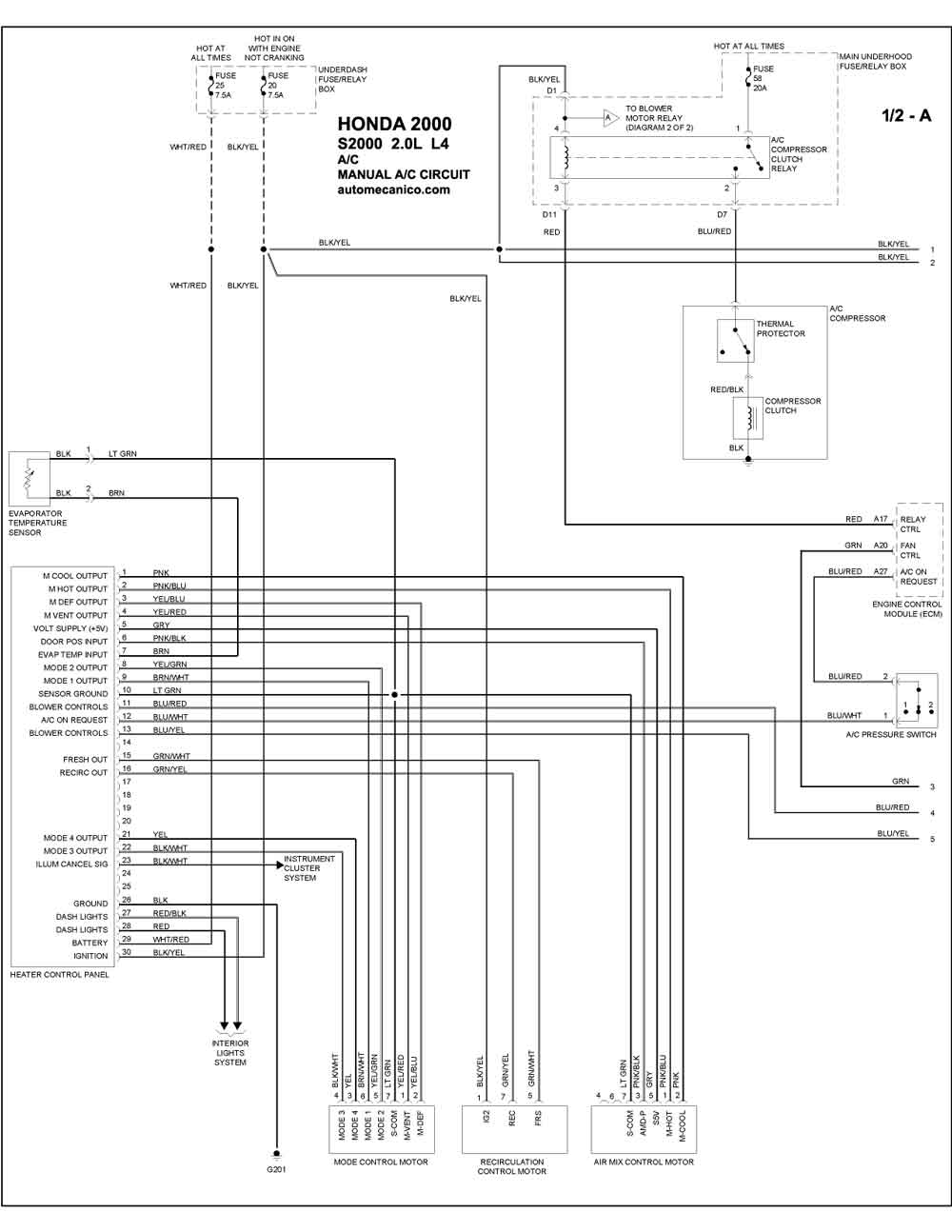

| 2.0L 4 CILINDROS 1/2A | MANUAL A/C CIRCUIT |

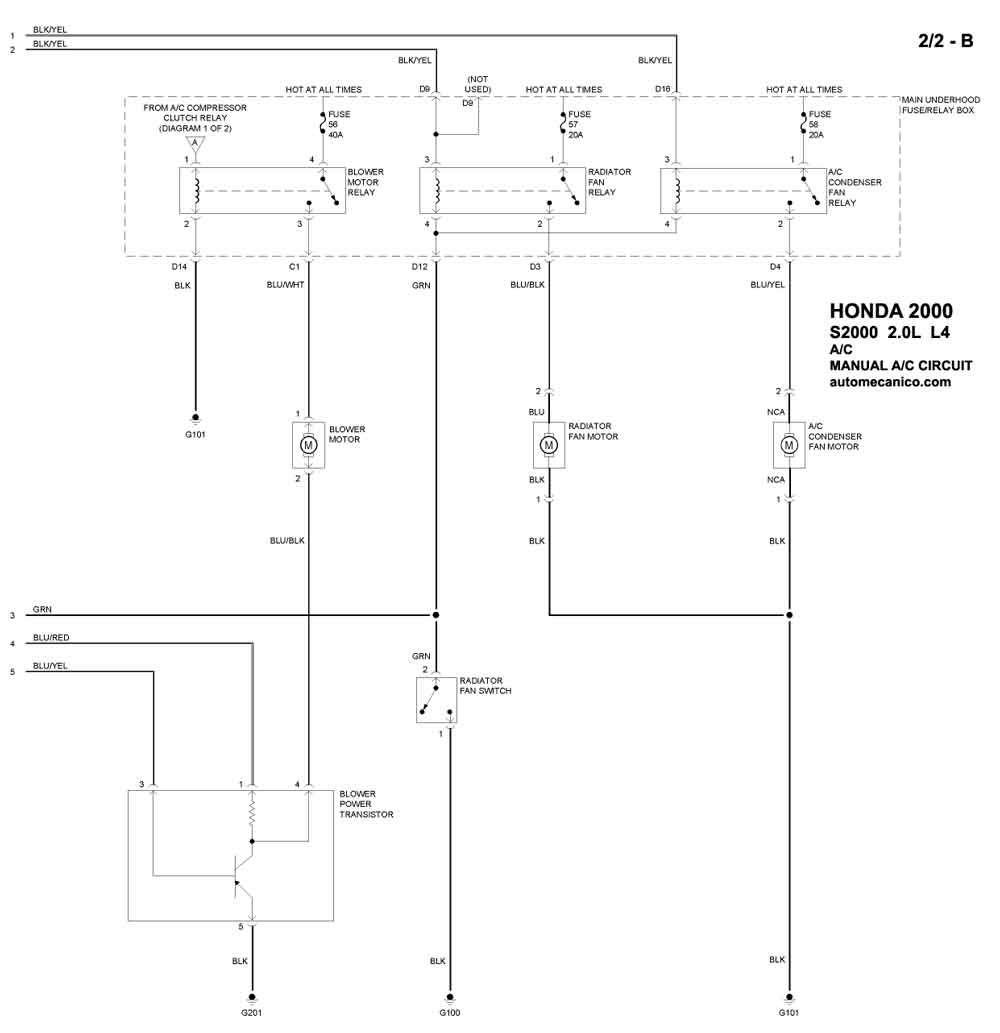

| 2.0L 4 CILINDROS 1/2B | MANUAL A/C CIRCUIT |
