| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - INFINITI 2000 |
| G20 | |

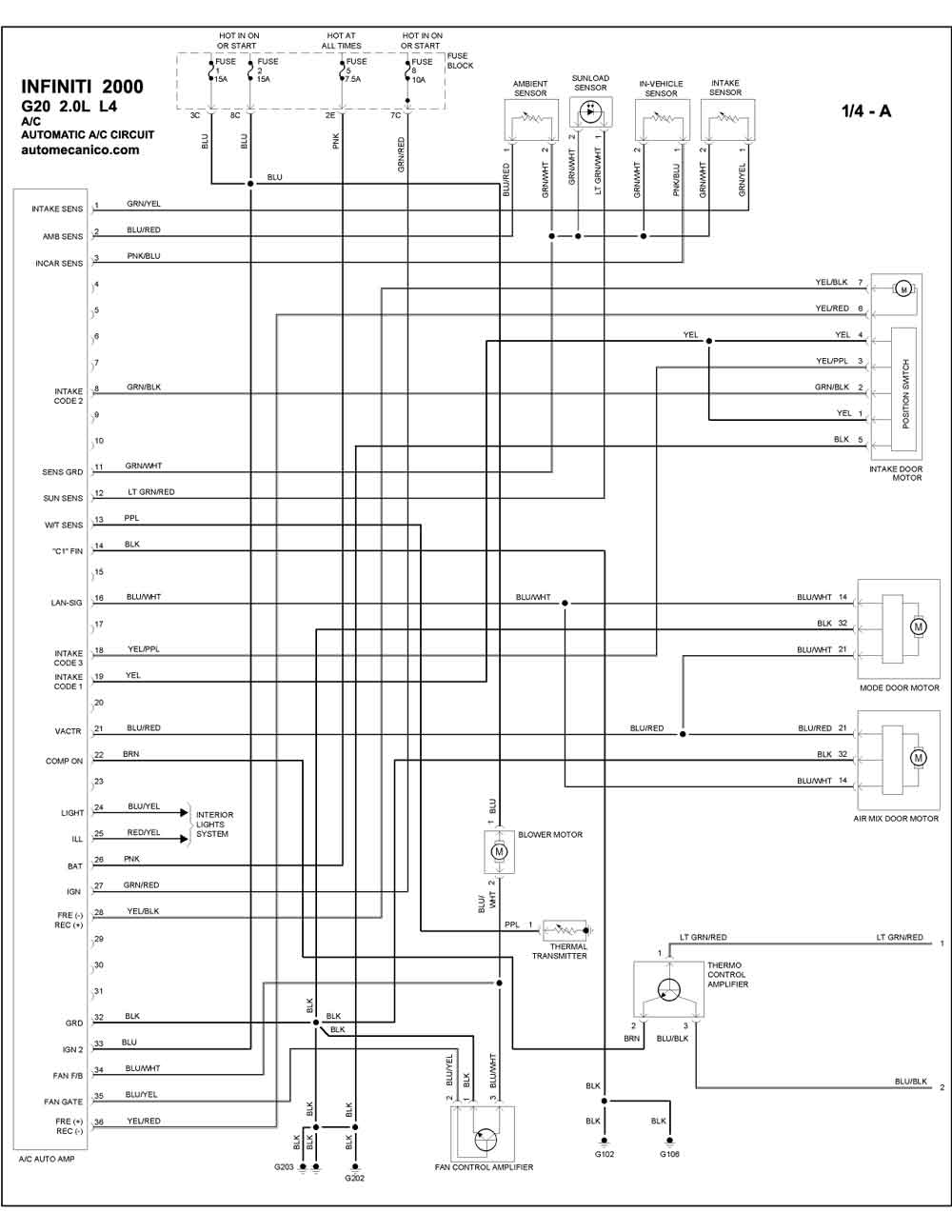

| 2.0L 4 CILINDROS 1/4A | AUTOMATIC A/C CIRCUIT |

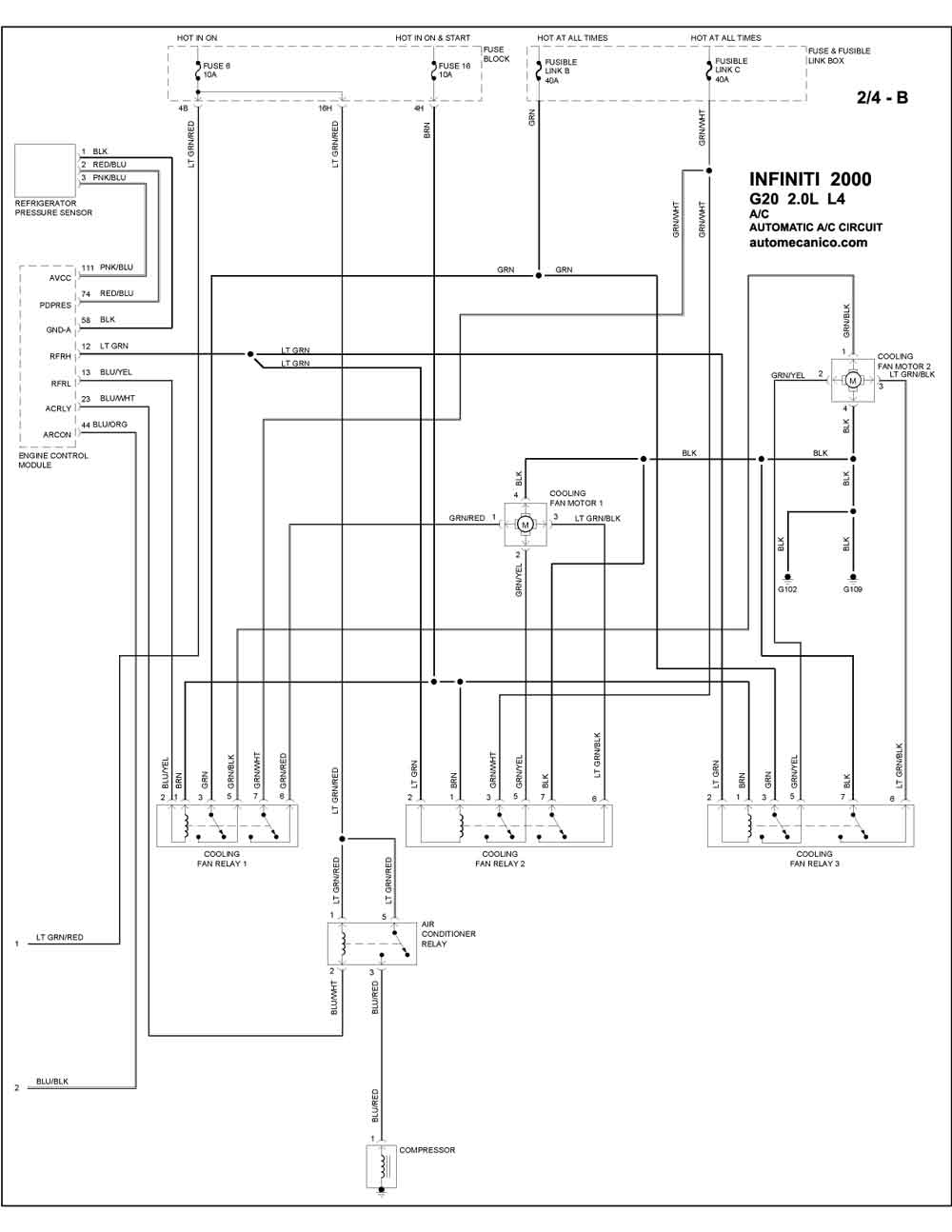

| 2.0L 4 CILINDROS 2/4B | AUTOMATIC A/C CIRCUIT |

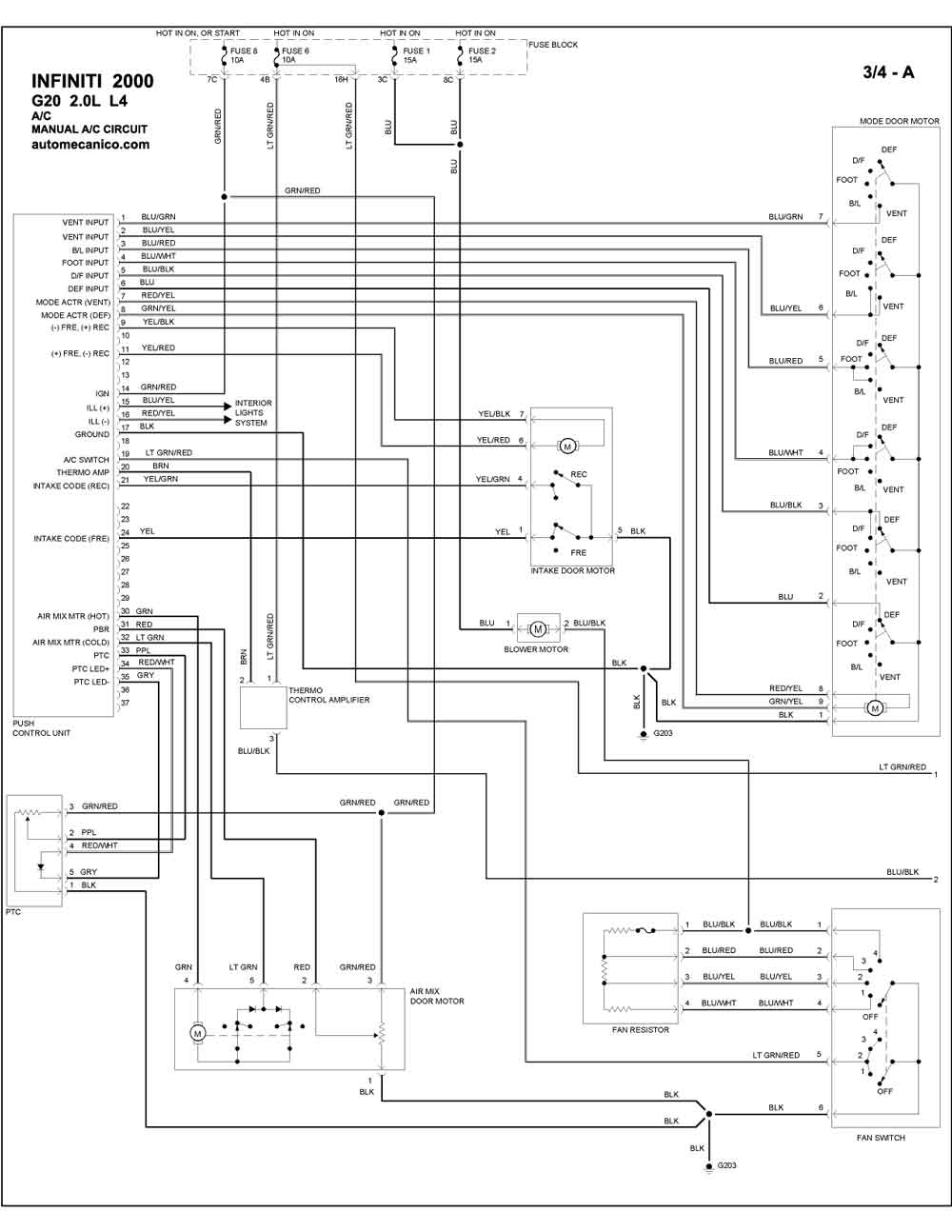

| 2.0L 4 CILINDROS 3/4A | MANUAL A/C CIRCUIT |

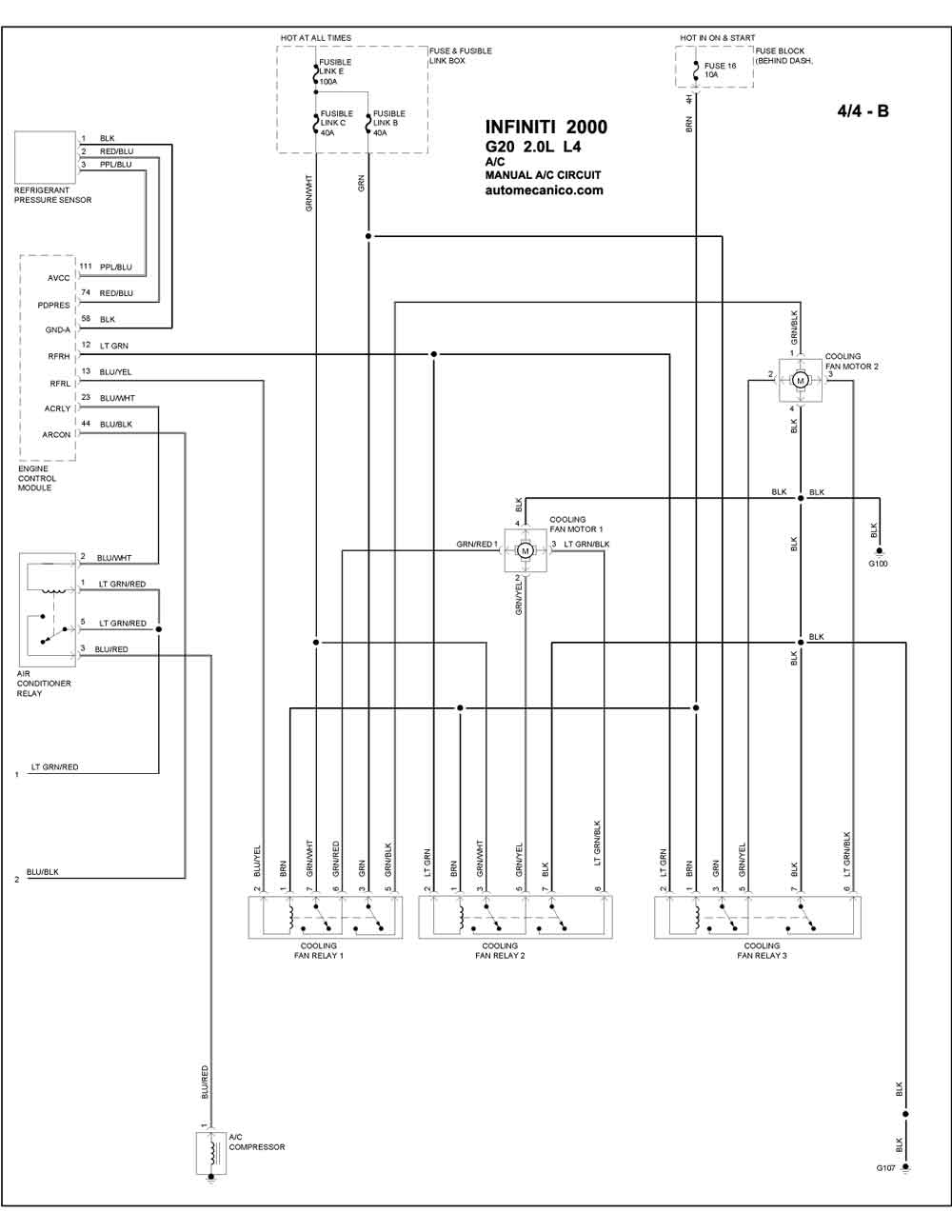

| 2.0L 4 CILINDROS 4/4B | MANUAL A/C CIRCUIT |
| I30 | |

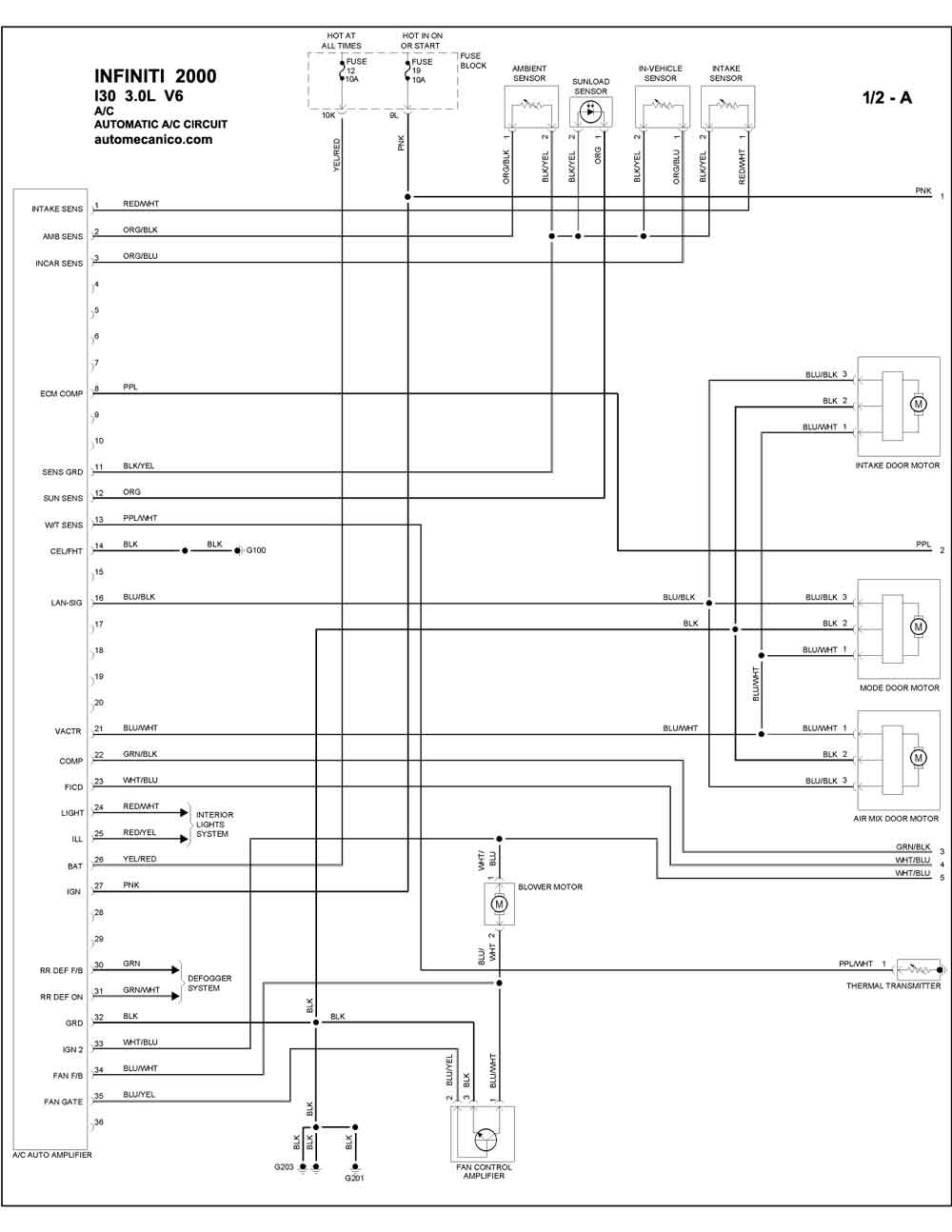

| 3.0L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

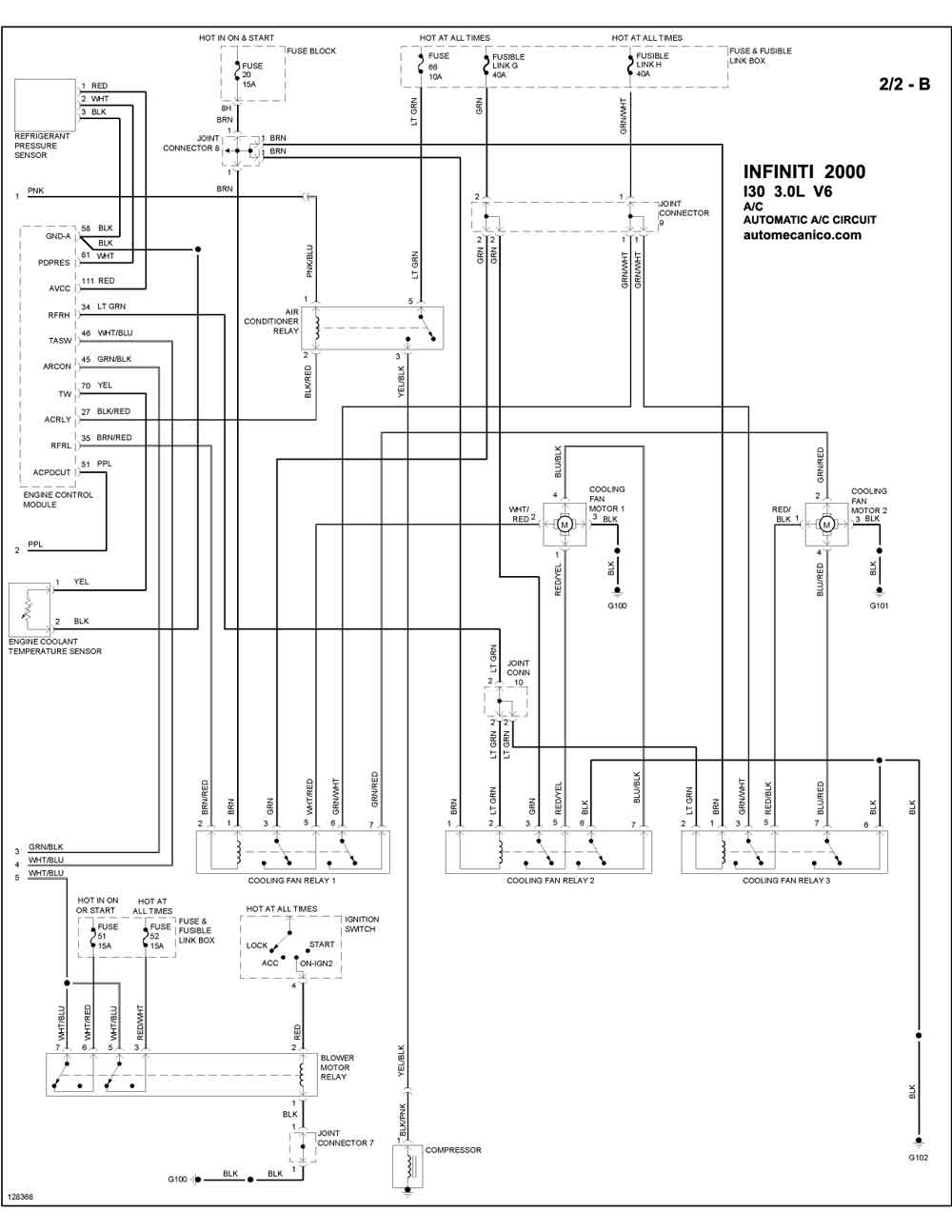

| 3.0L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| Q45 | |

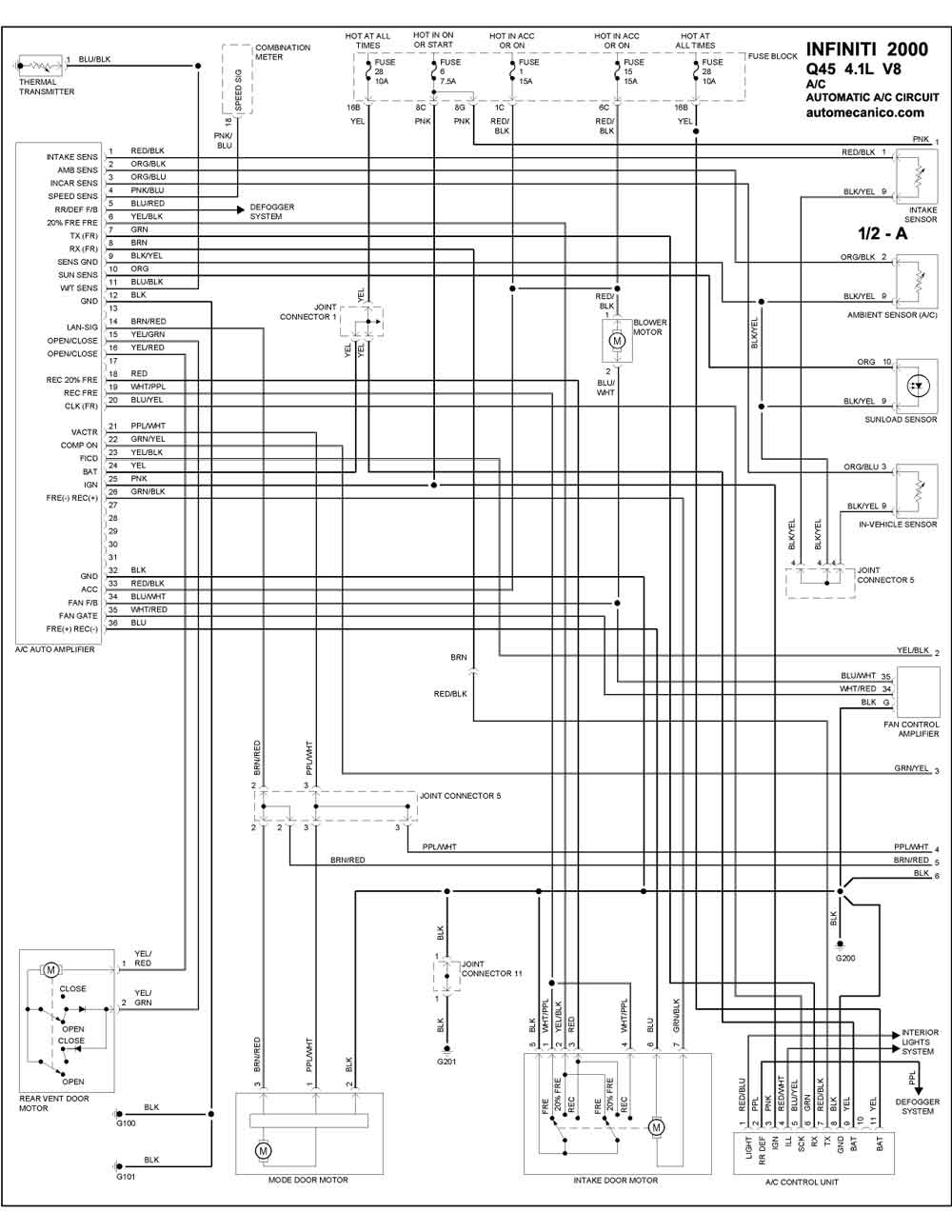

| 4.1L 8 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

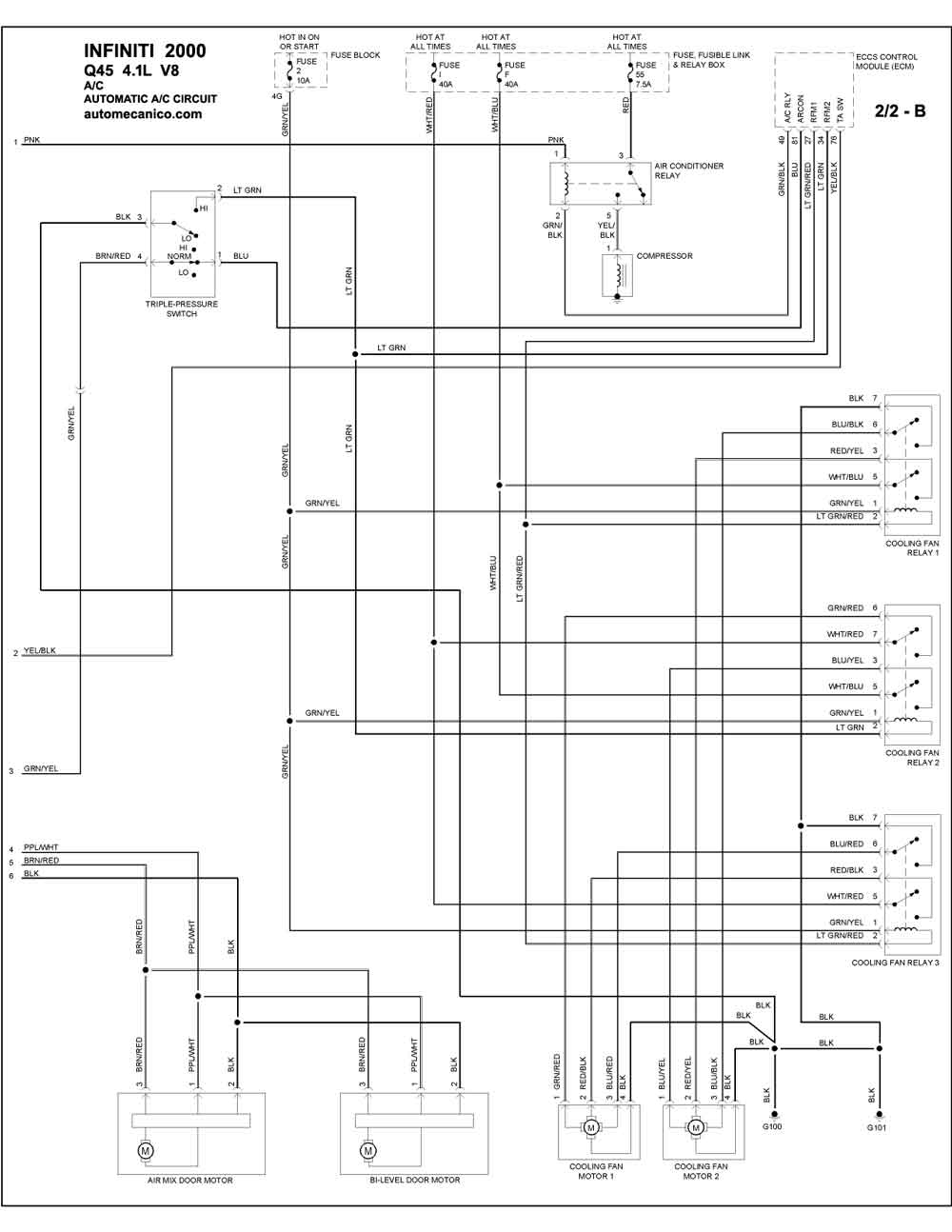

| 4.1L 8 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| QX4 | |

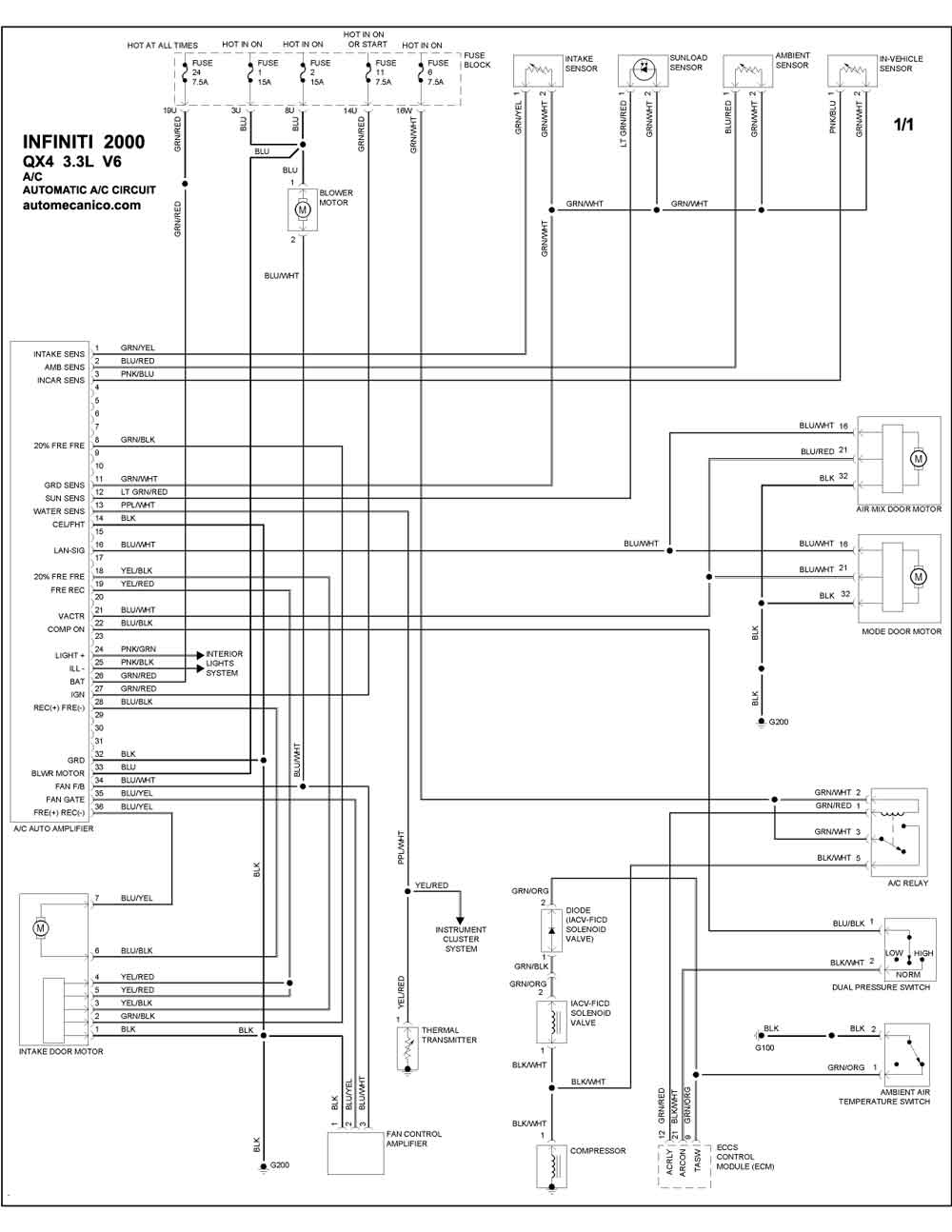

| 3.3L 6 CILINDROS 1/1 | AUTOMATIC A/C CIRCUIT |
