| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - JAGUAR 2000 |
| S-TYPE | |

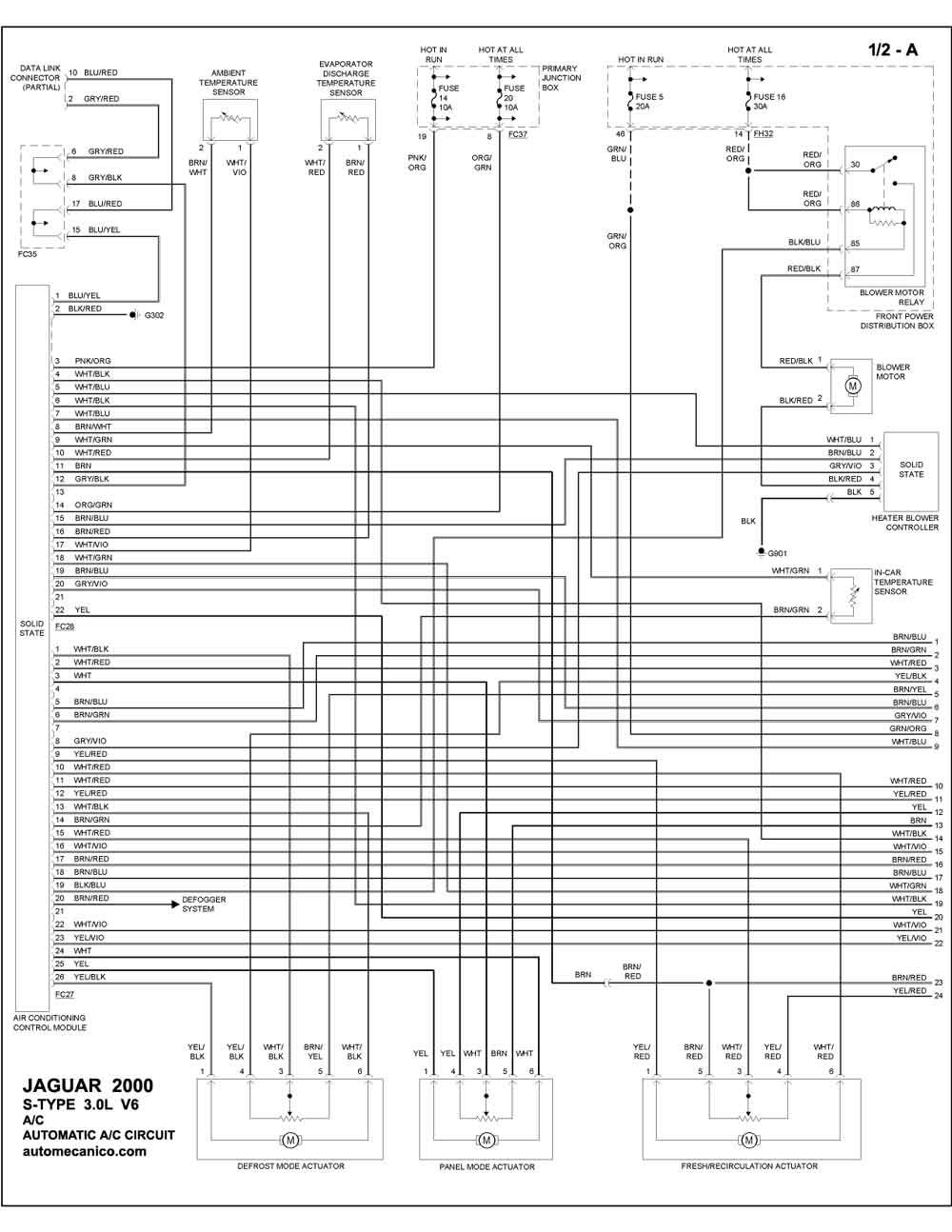

| 3.0L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |
| 3.0L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| 4.0L 8 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

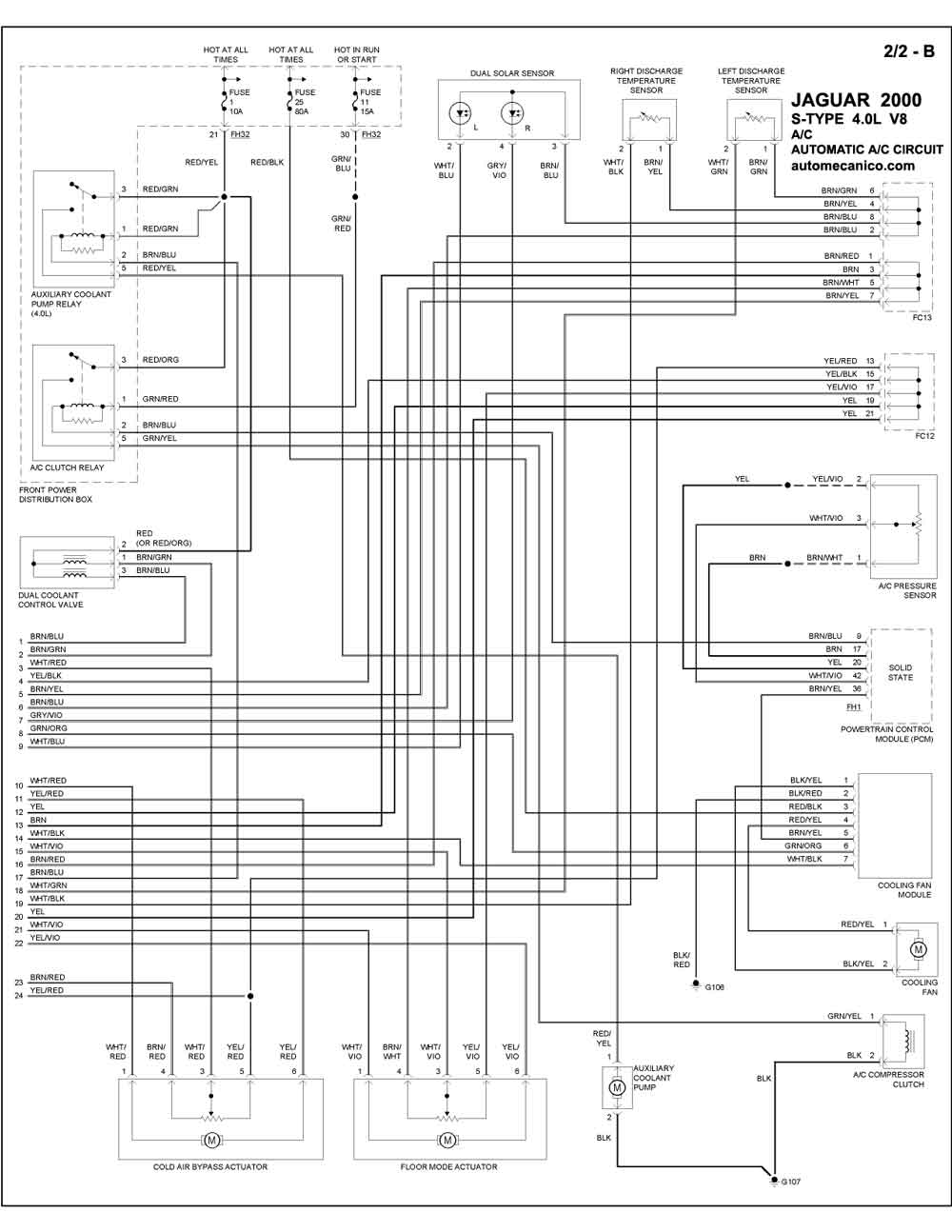

| 4.0L 8 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| XJ8 | |
| 4.0L 8 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |
| 4.0L 8 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |
| 4.0L 8 CILINDROS 3/3C | AUTOMATIC A/C CIRCUIT |
| XJR | |

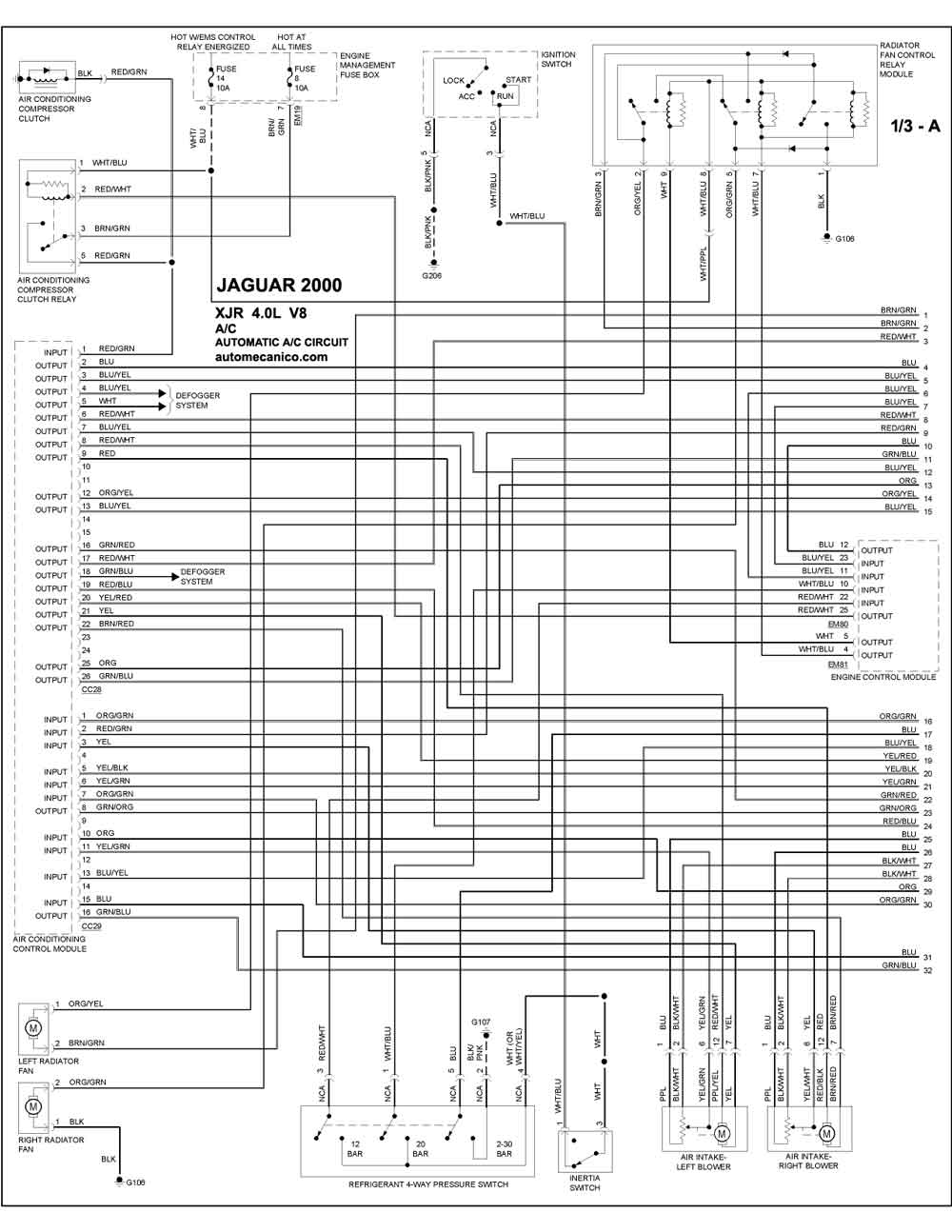

| 4.0L 8 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |

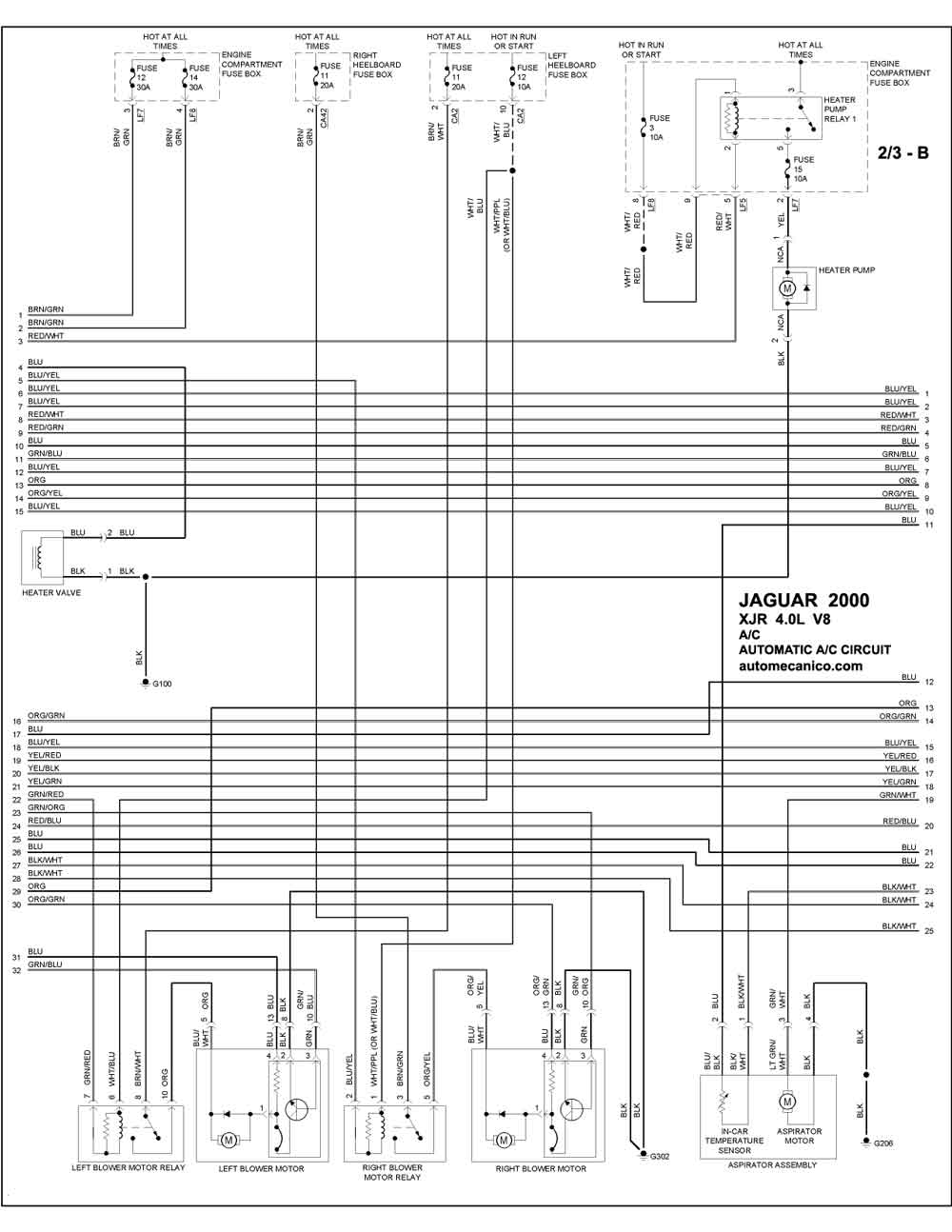

| 4.0L 8 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |

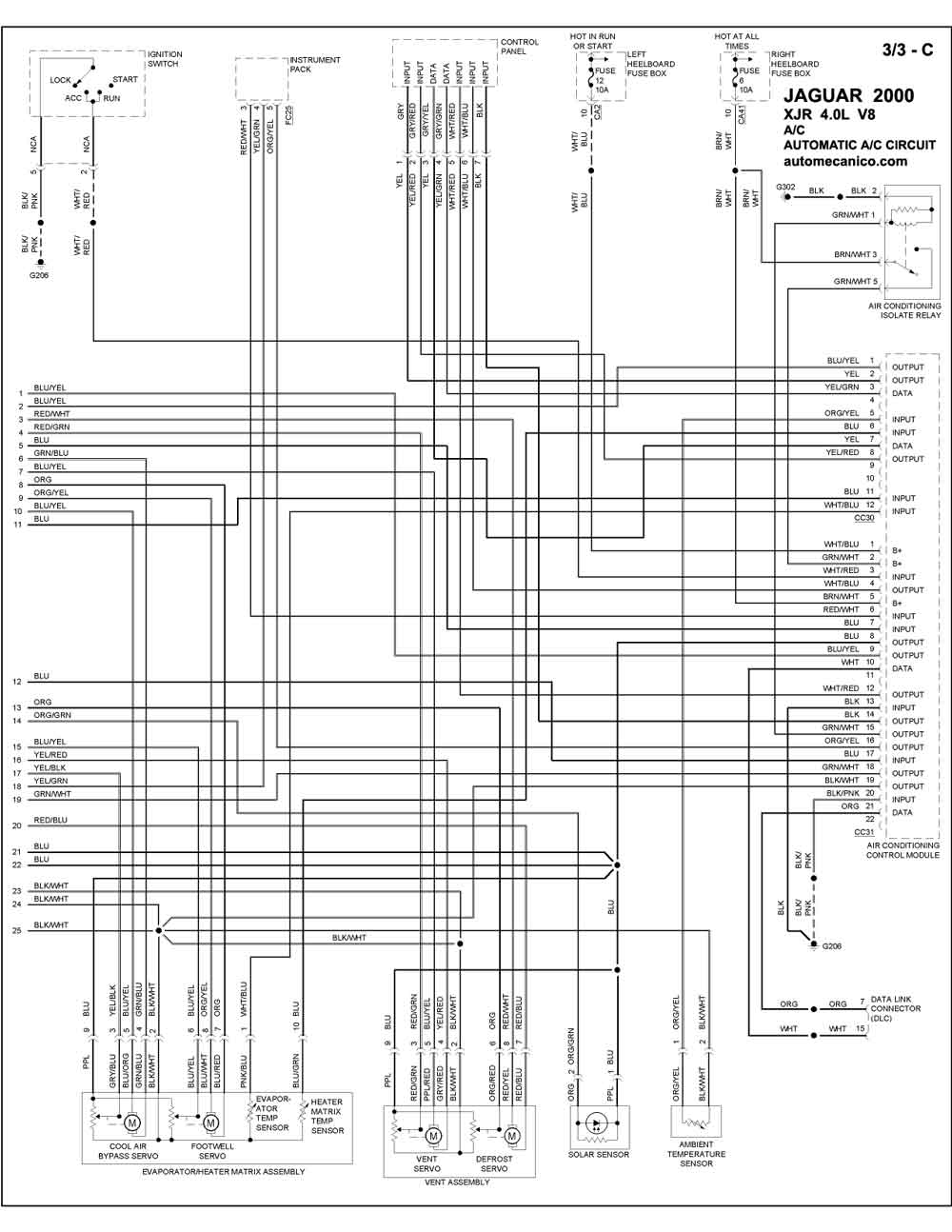

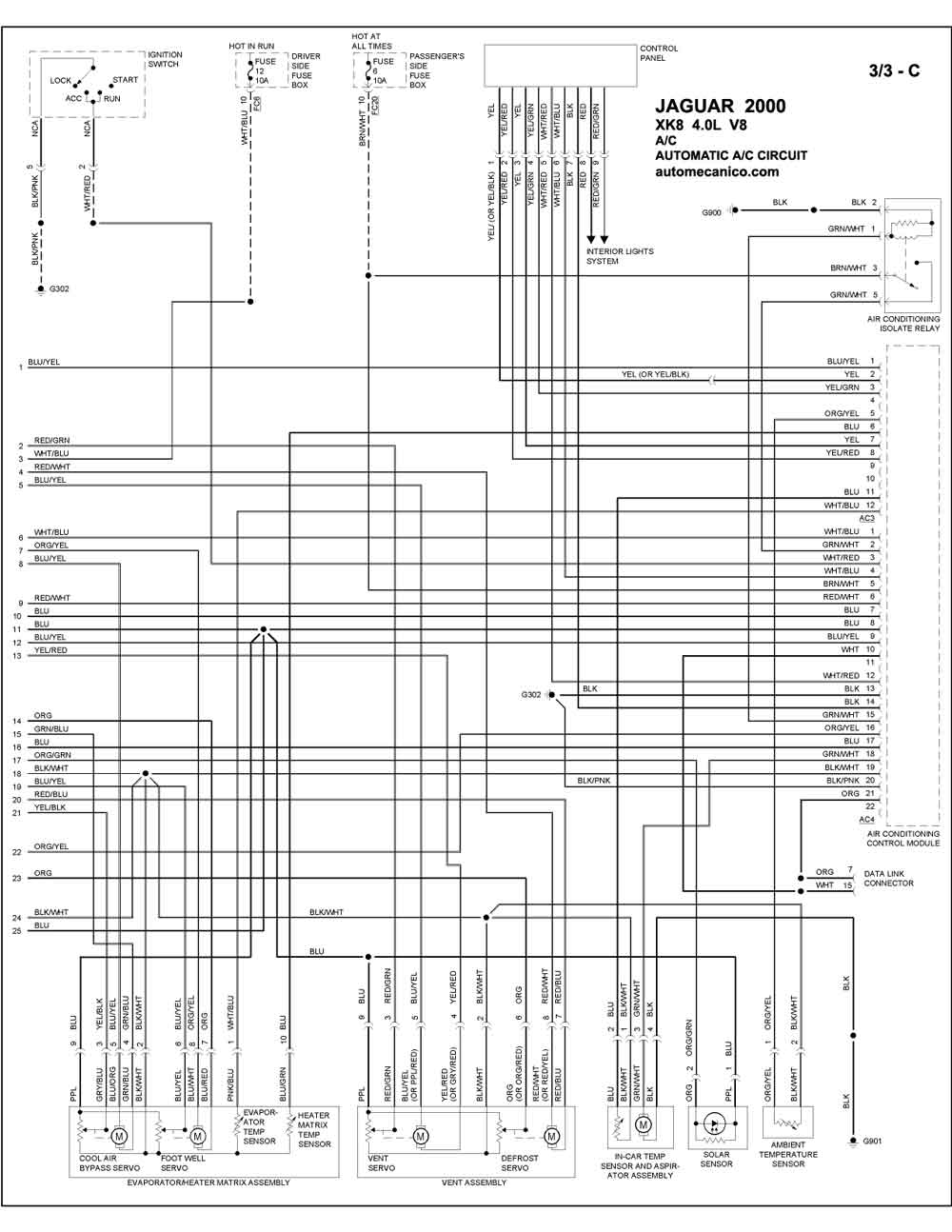

| 4.0L 8 CILINDROS 3/3C | AUTOMATIC A/C CIRCUIT |
| XK8 | |
| 4.0L 8 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |
| 4.0L 8 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |
| 4.0L 8 CILINDROS 3/3C | AUTOMATIC A/C CIRCUIT |
| XKR | |

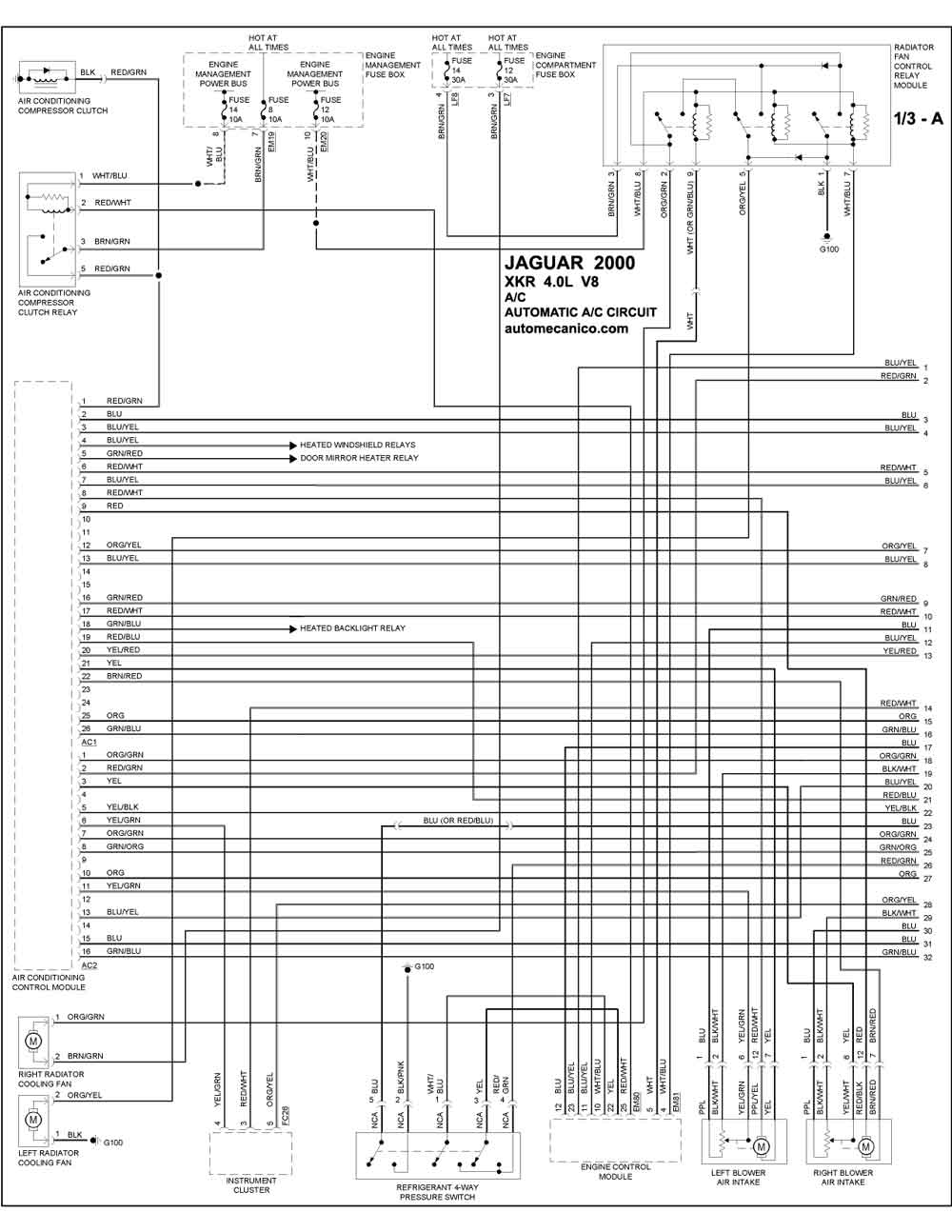

| 4.0L 8 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |

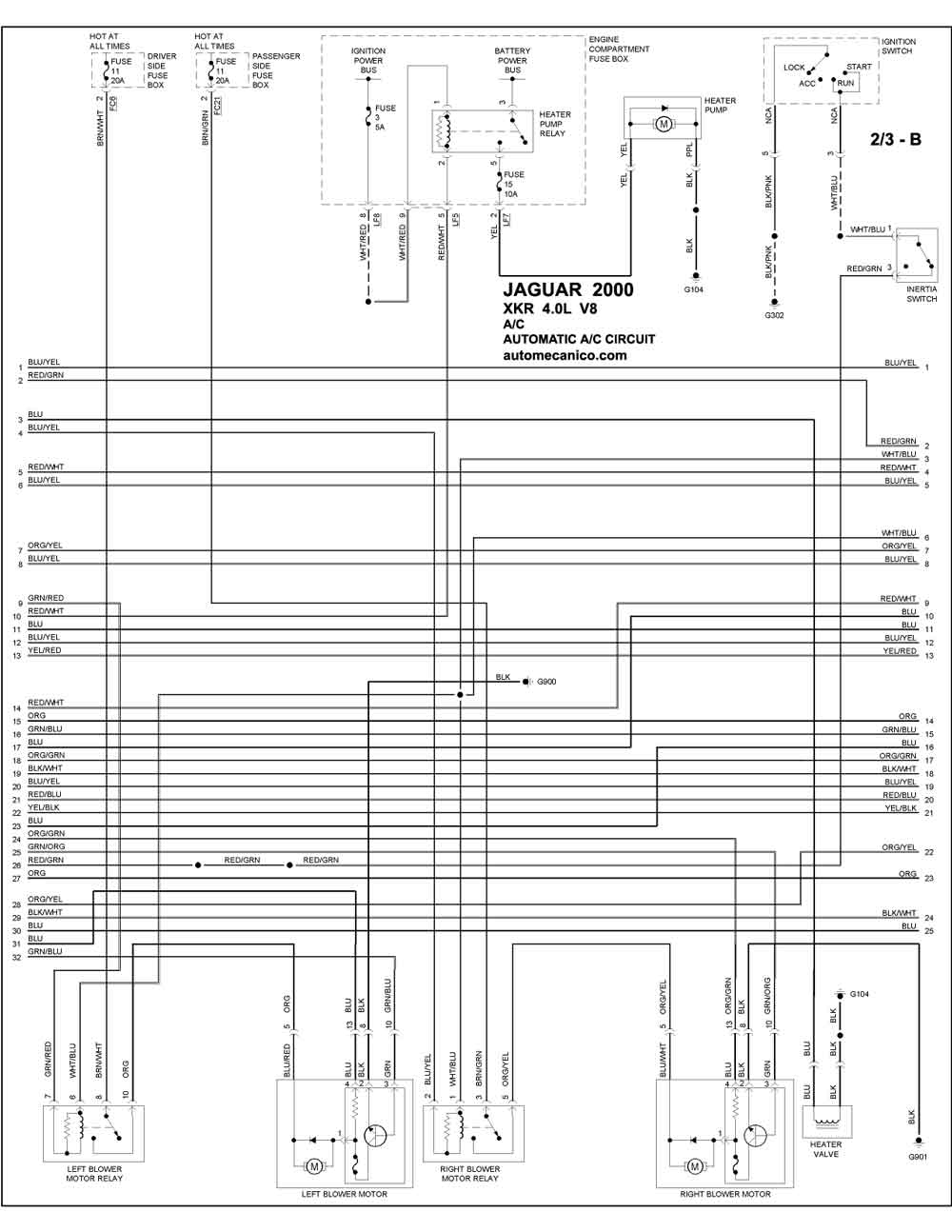

| 4.0L 8 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |
| 4.0L 8 CILINDROS 3/3C | AUTOMATIC A/C CIRCUIT |
