| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - LAND ROVER 2000 |
| DISCOVERY | |

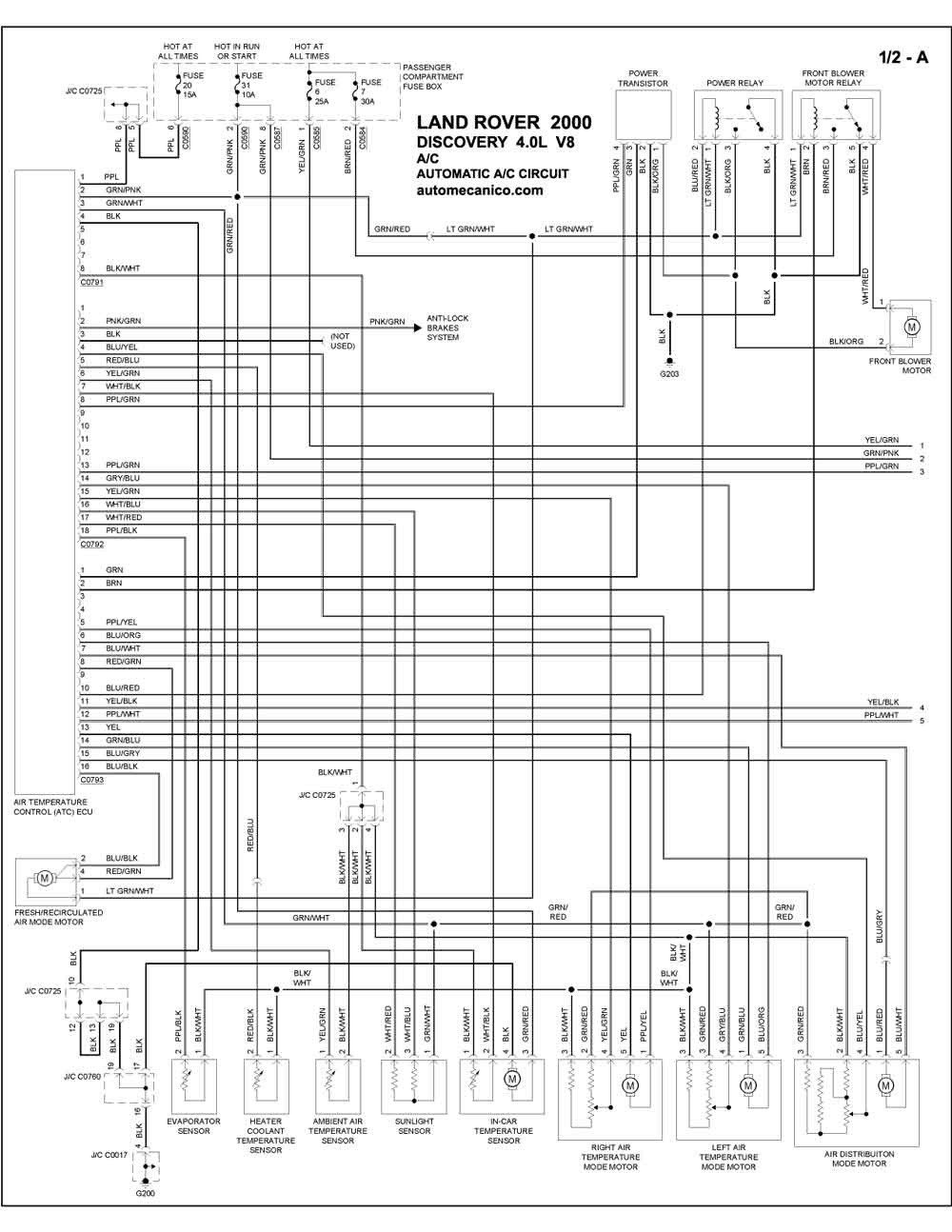

| 4.0L 8 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |
| 4.0L 8 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| RANGE ROVER | |
| 4.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |

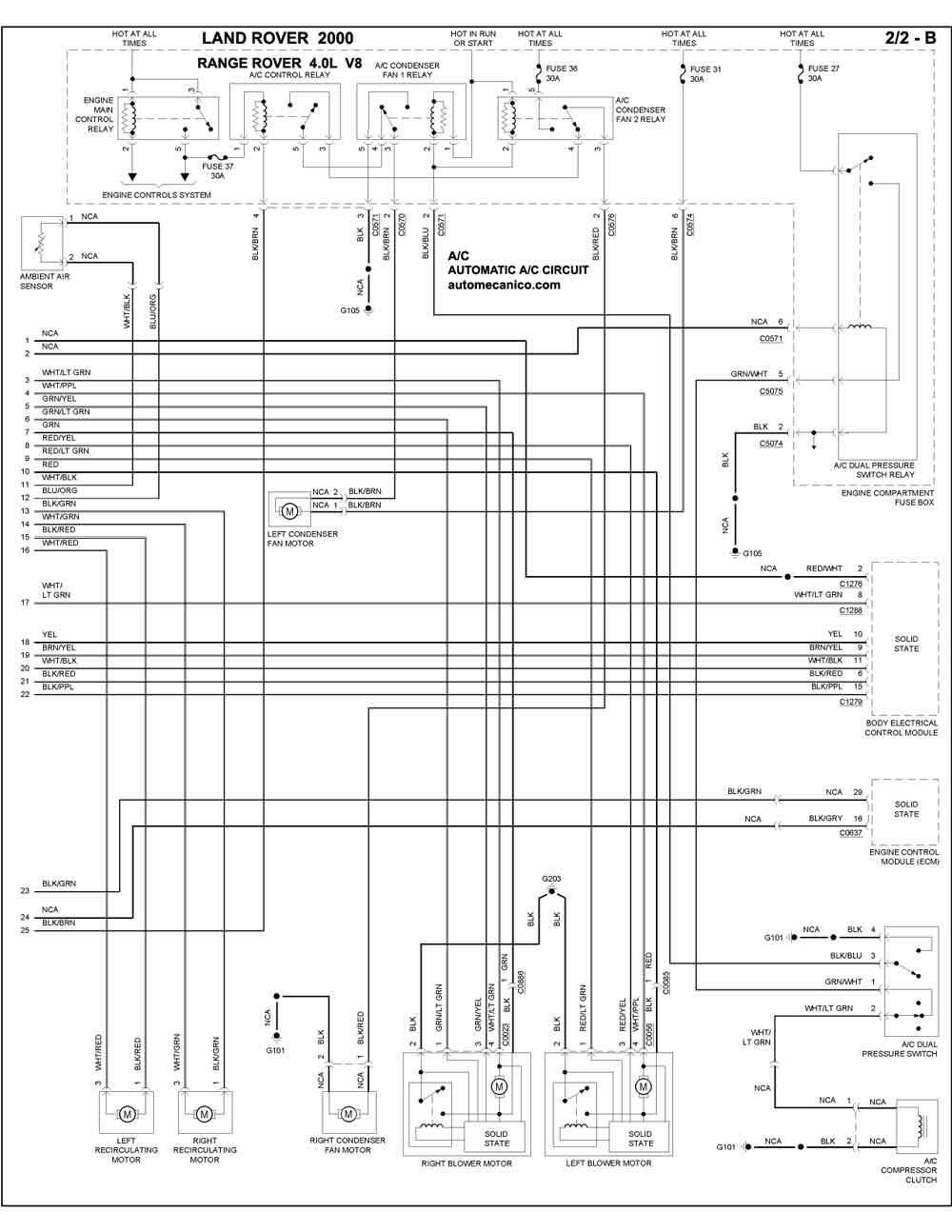

| 4.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
| RANGE ROVER | |

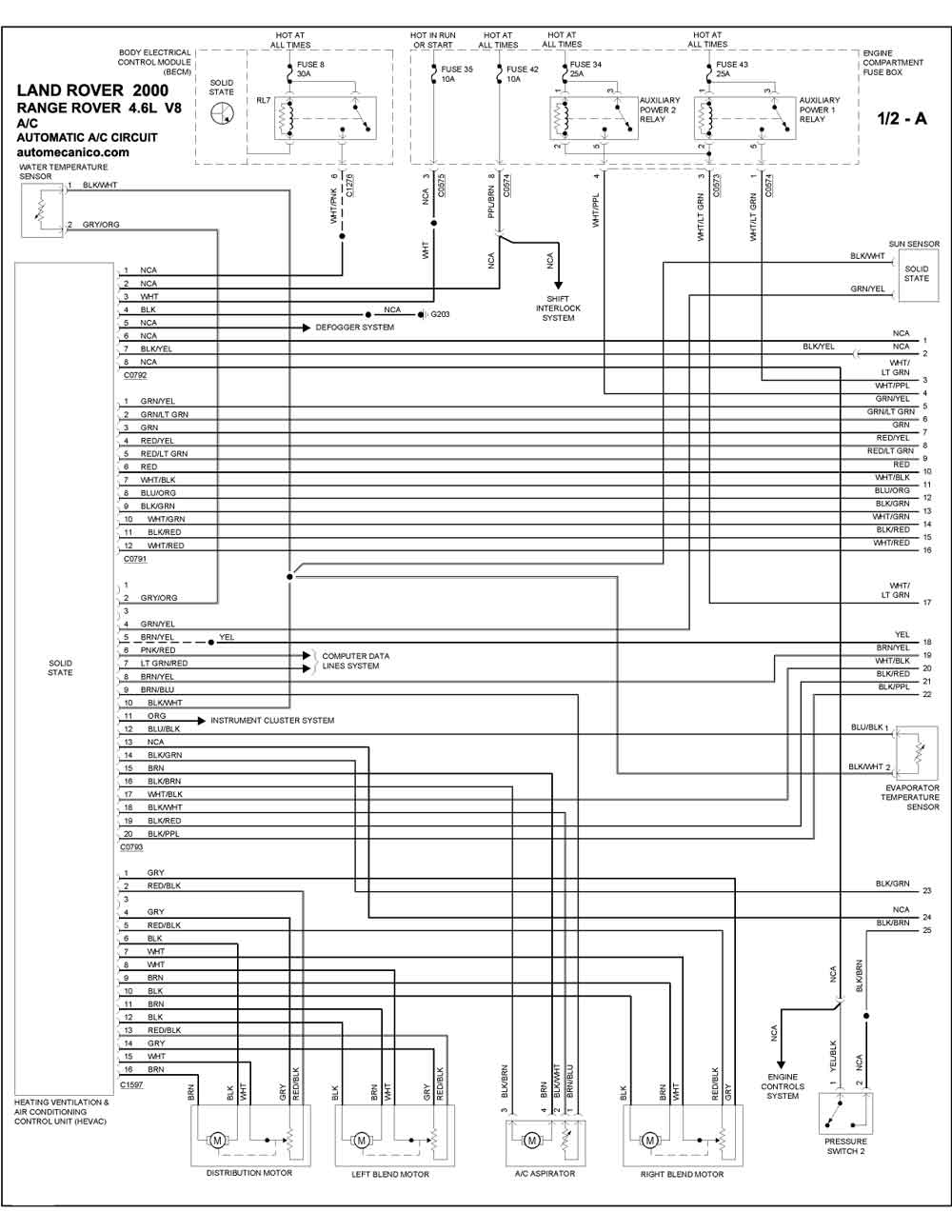

| 4.6L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |
| 4.6L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
