| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - LEXUS 2000 |
2000 - Diagramas LEXUS : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - LEXUS 2000 |
| ES300 | |

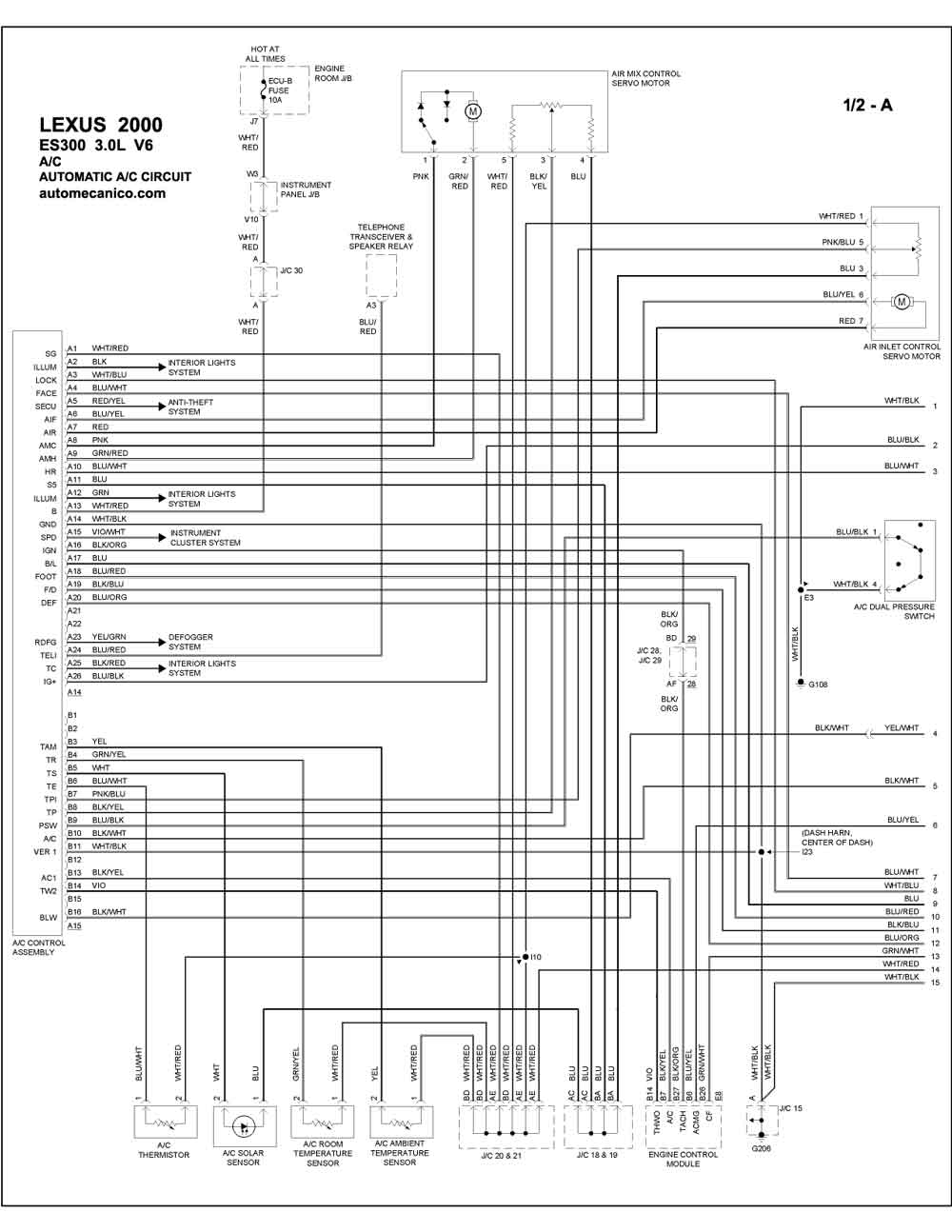

| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |
| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
| GS300 | |

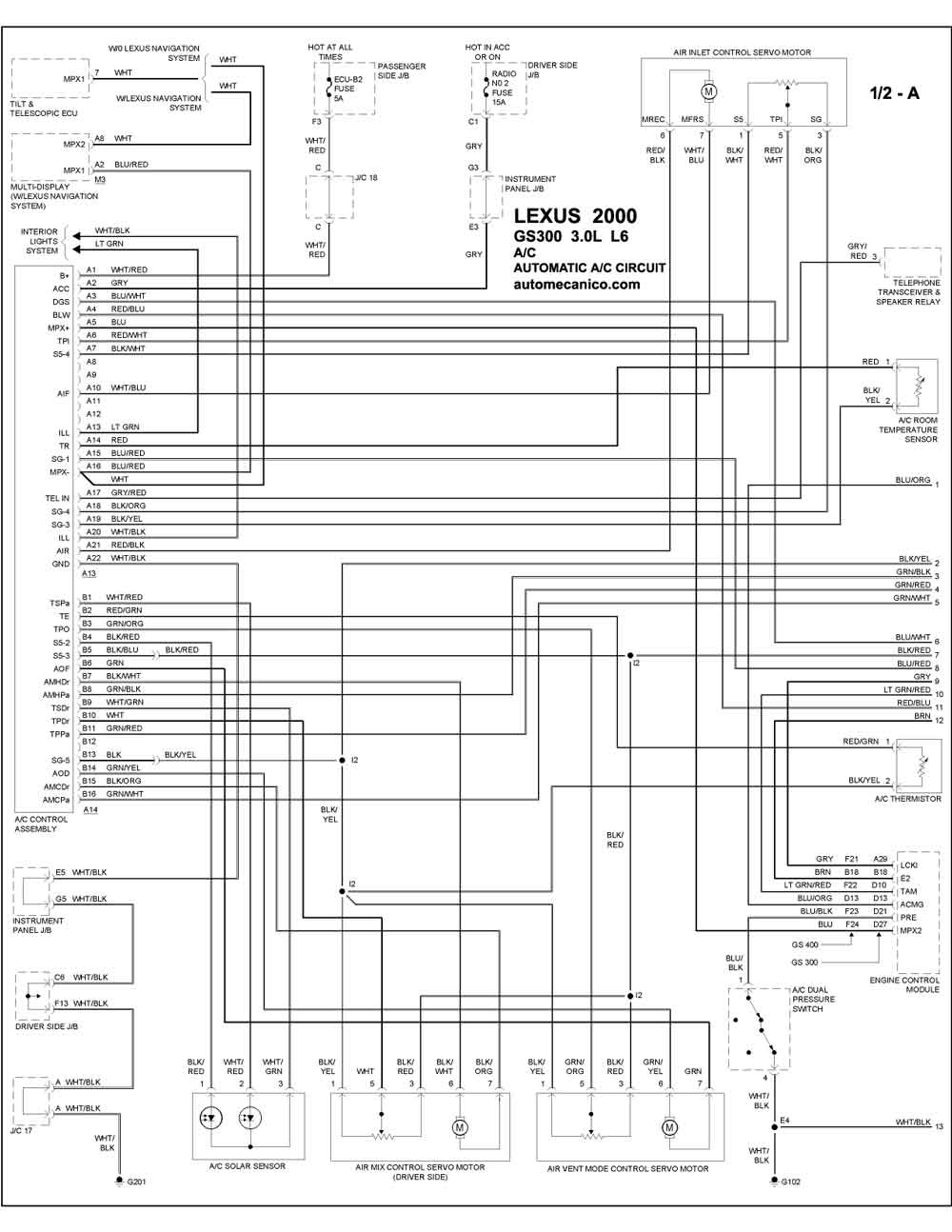

| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |
| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
| GS400 | |

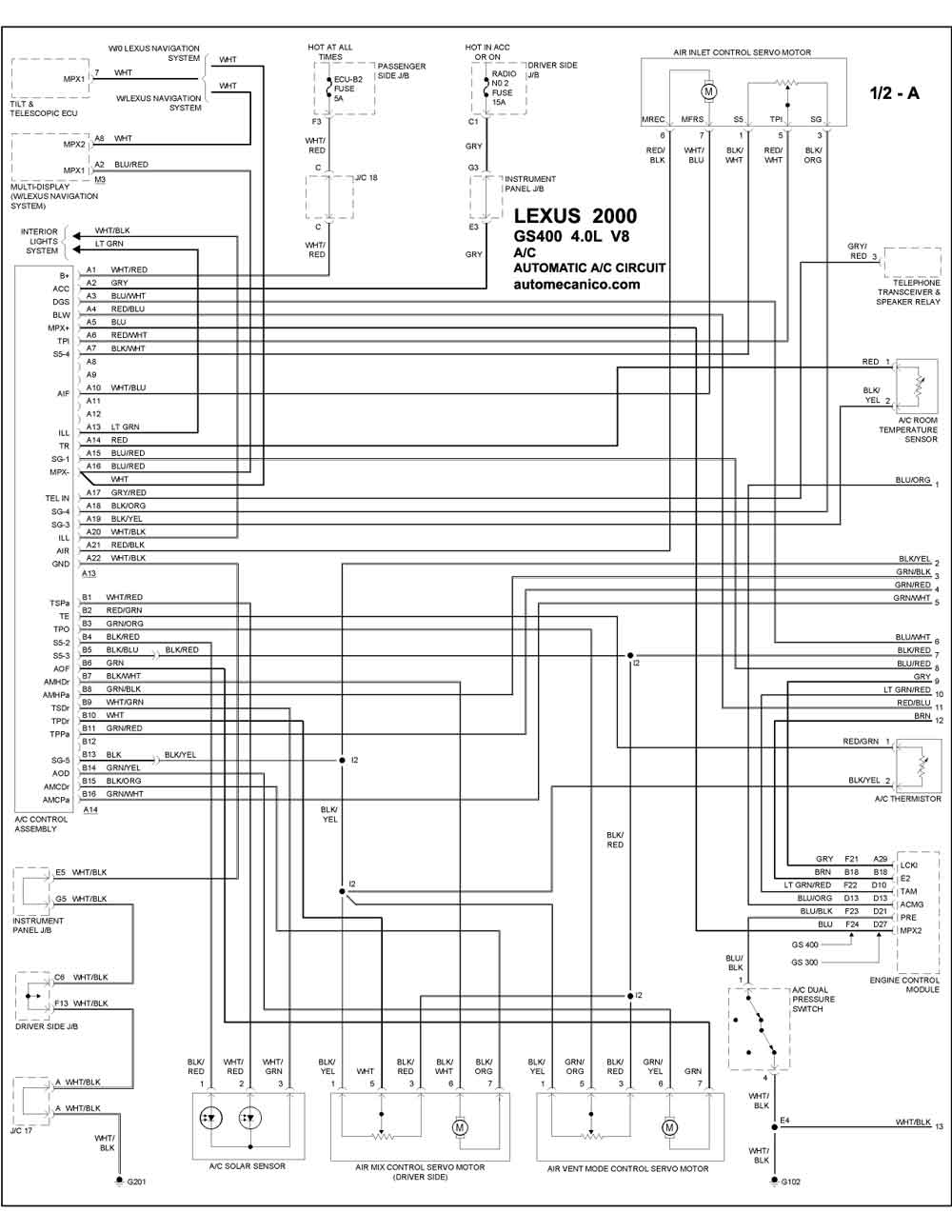

| 4.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |

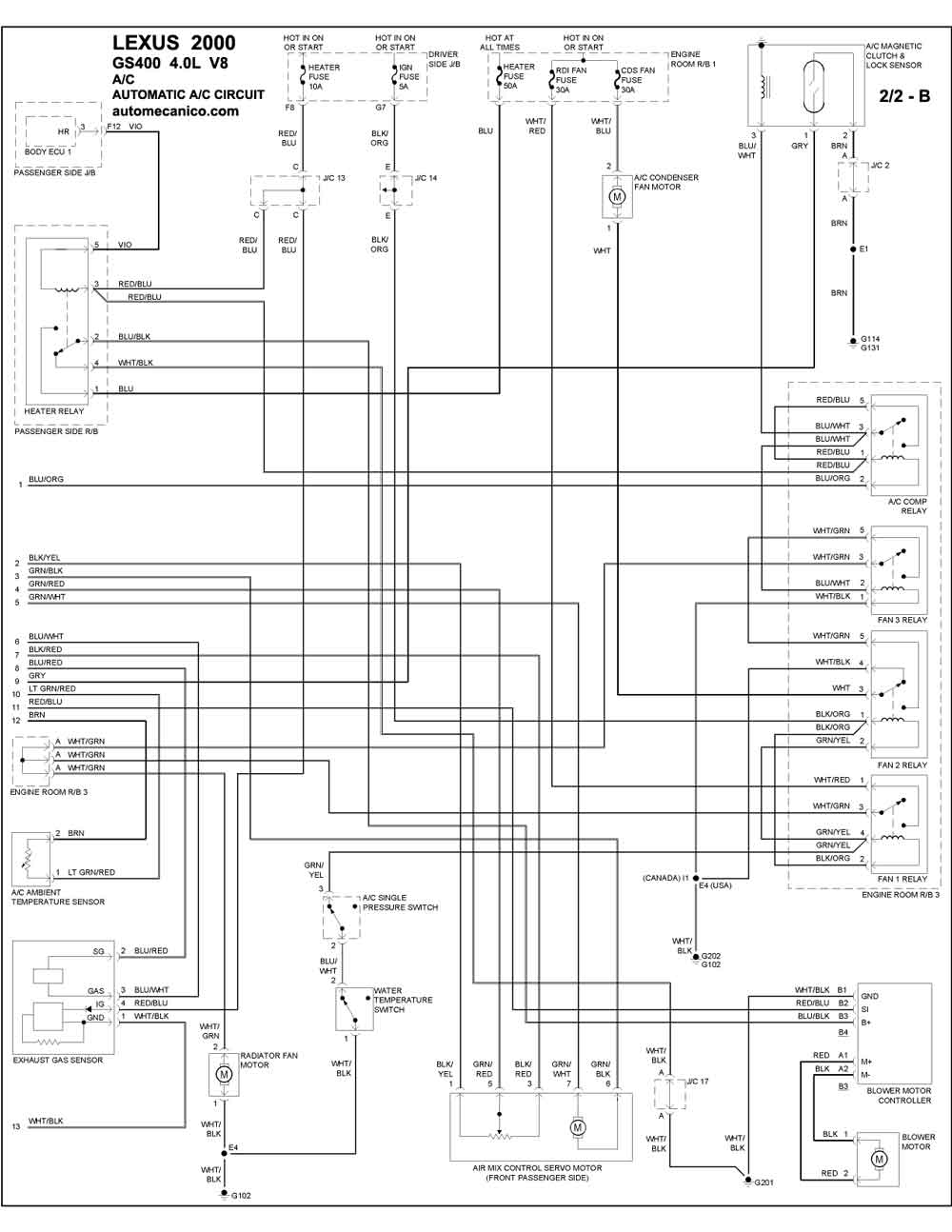

| 4.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
| LS400 | |
| 4.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |
| 4.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
| LX470 | |

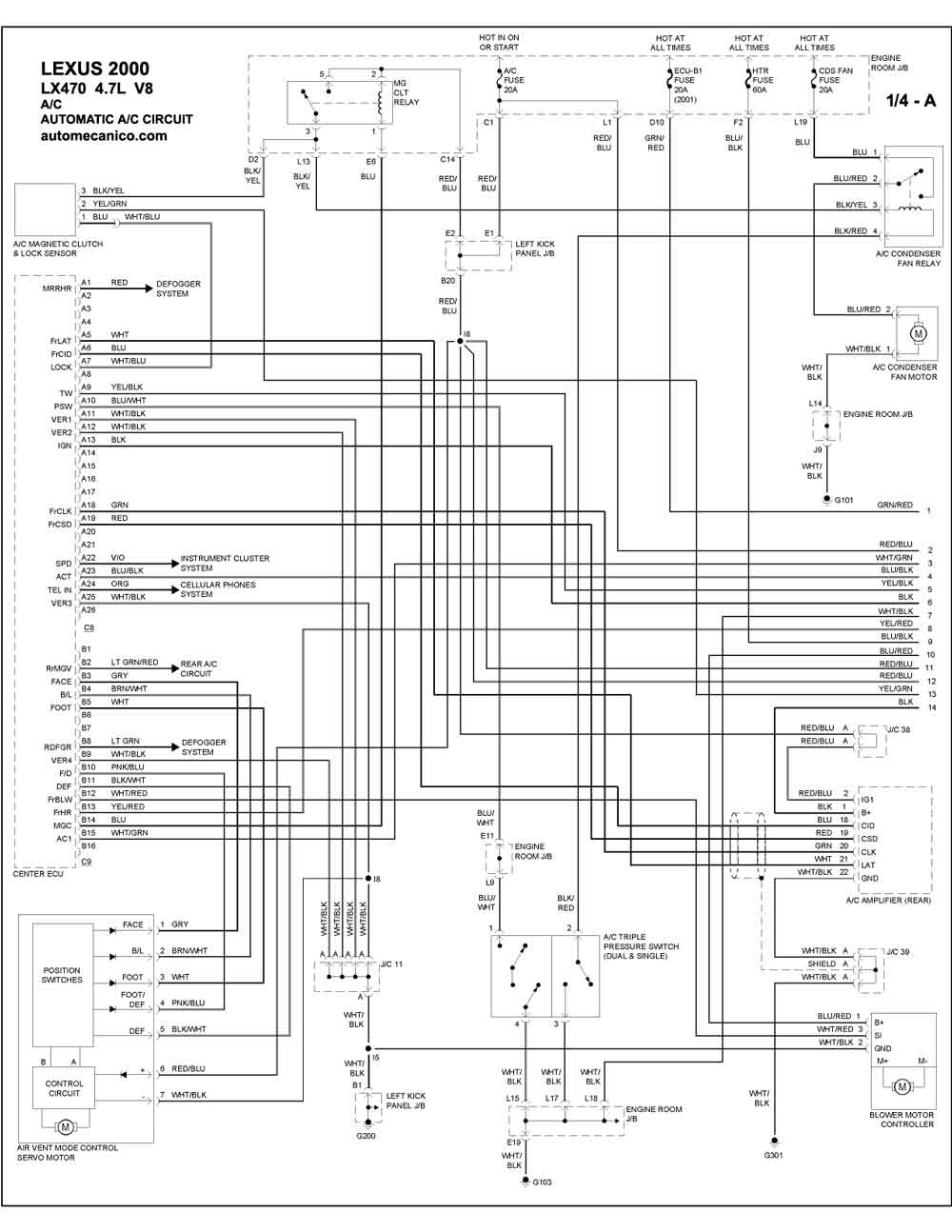

| 4.7L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/4A |

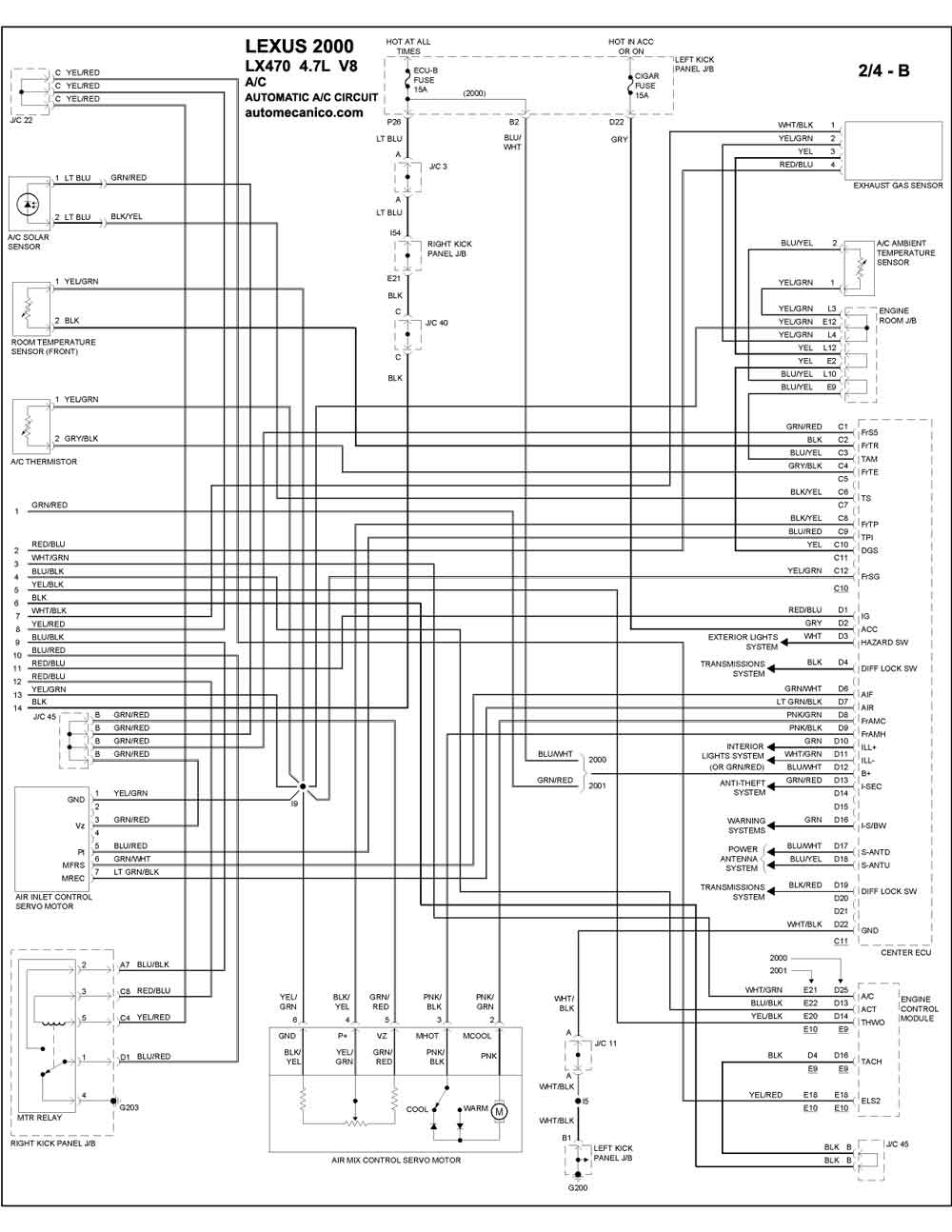

| 4.7L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/4B |

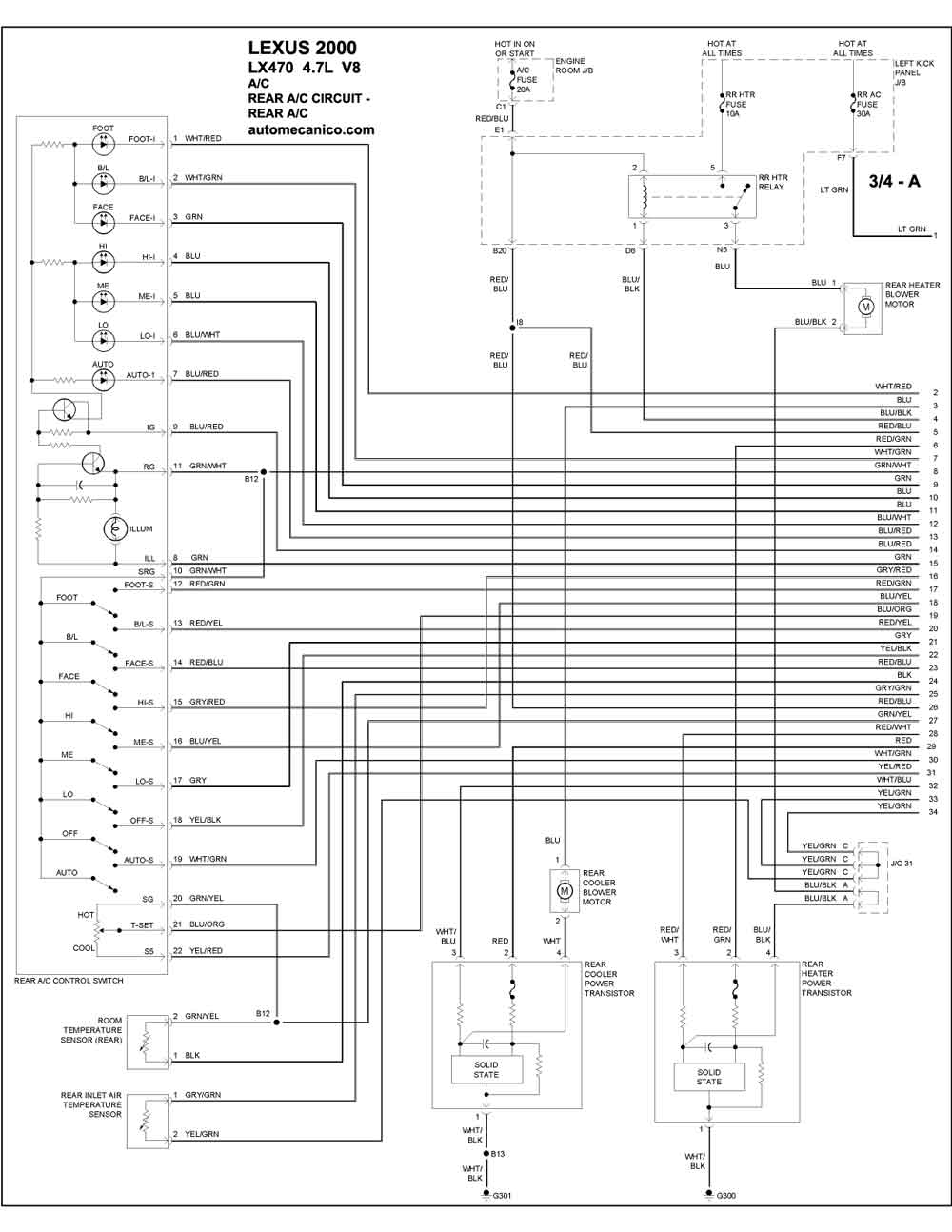

| 4.7L 8 CILINDROS | REAR A/C CIRCUIT - REAR A/C 3/4A |

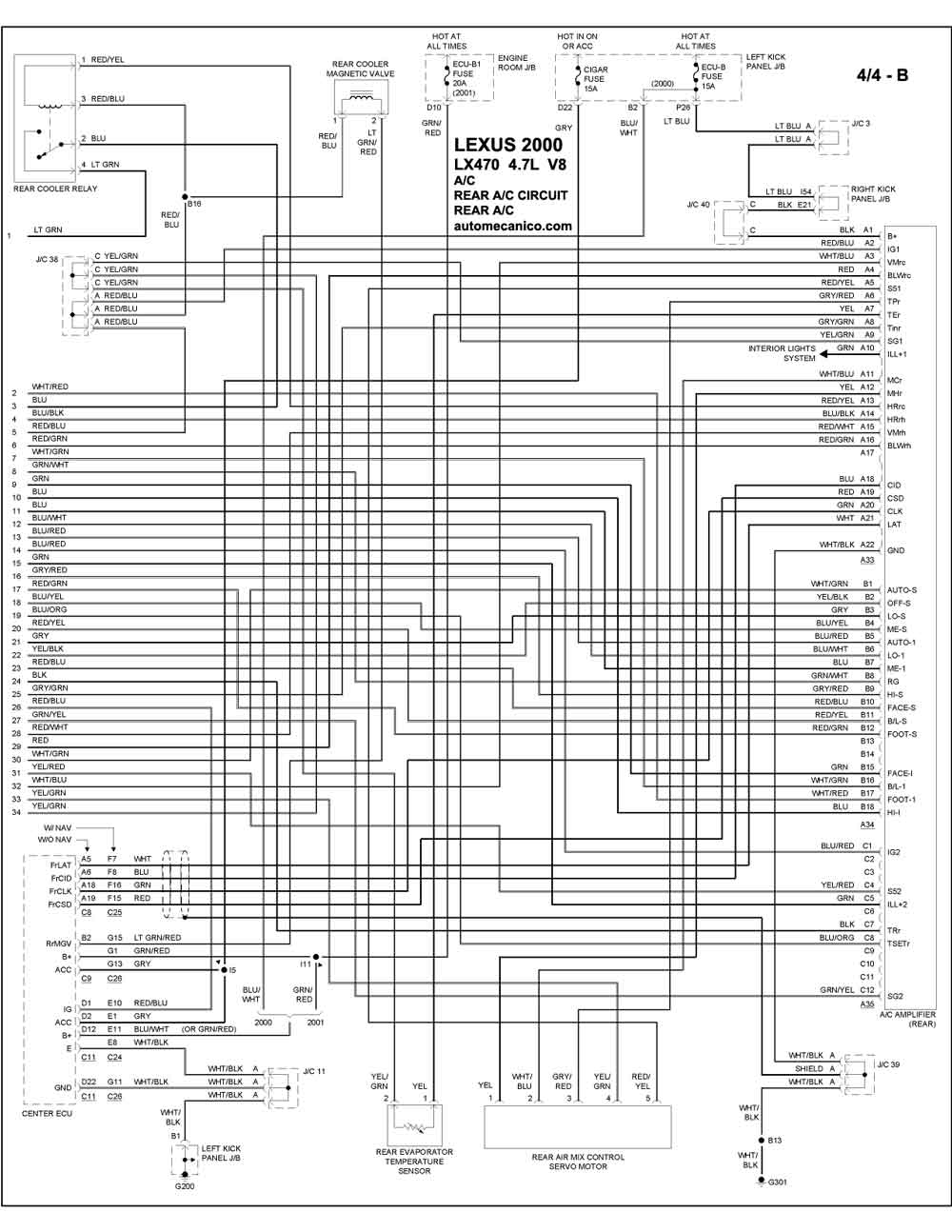

| 4.7L 8 CILINDROS | REAR A/C CIRCUIT - REAR A/C 4/4B |
| RX300 | |

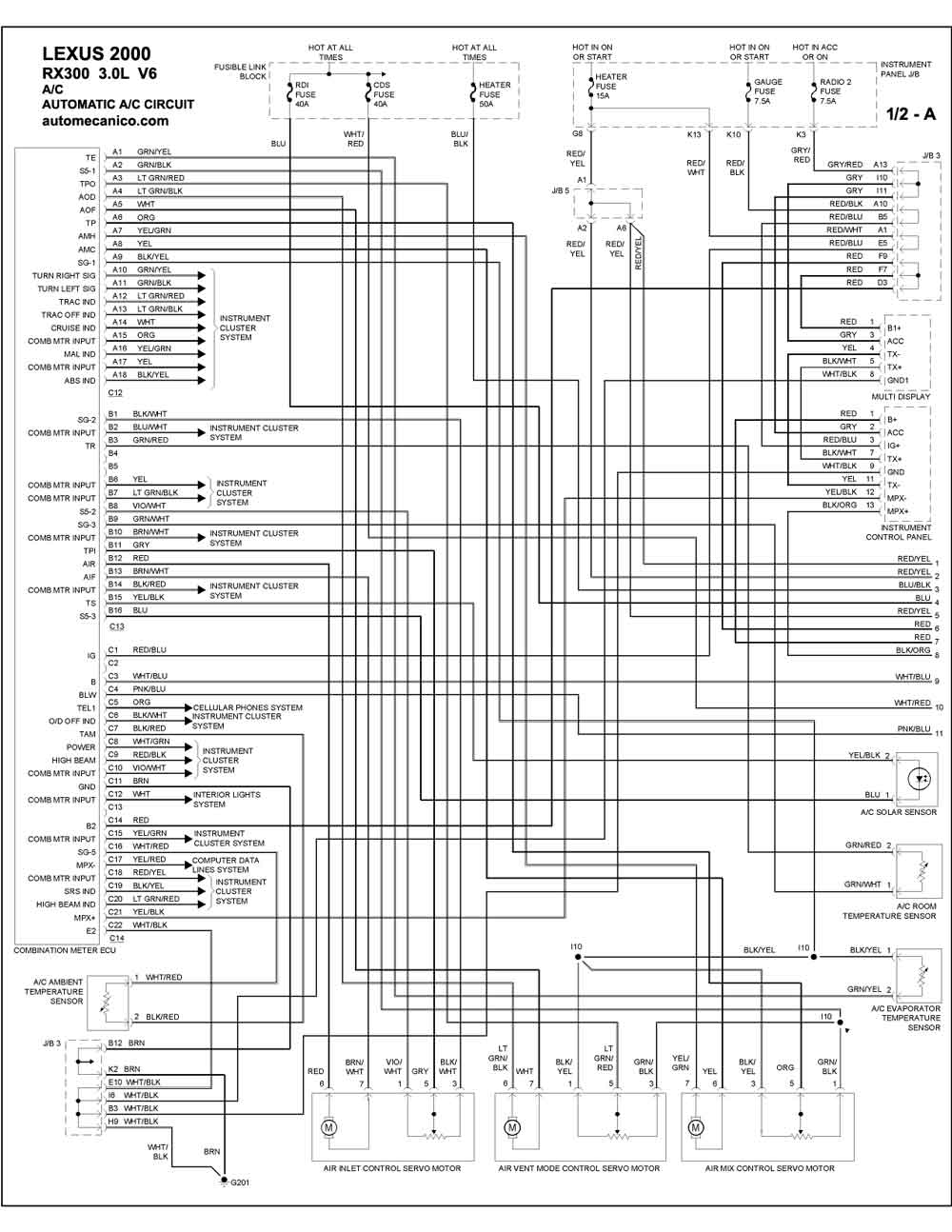

| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |

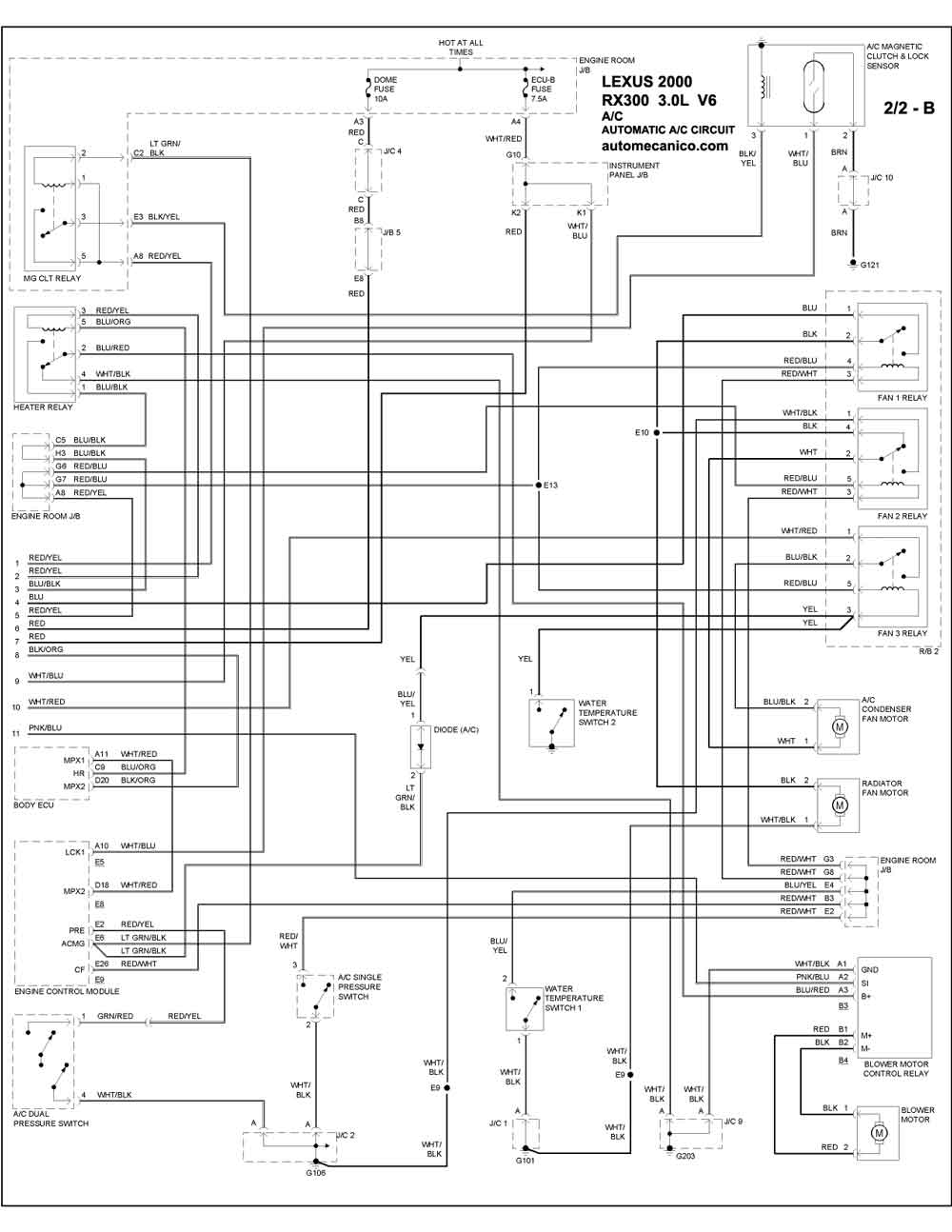

| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
| SC300 | |
| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |
| 3.0L 6 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
| SC400 | |

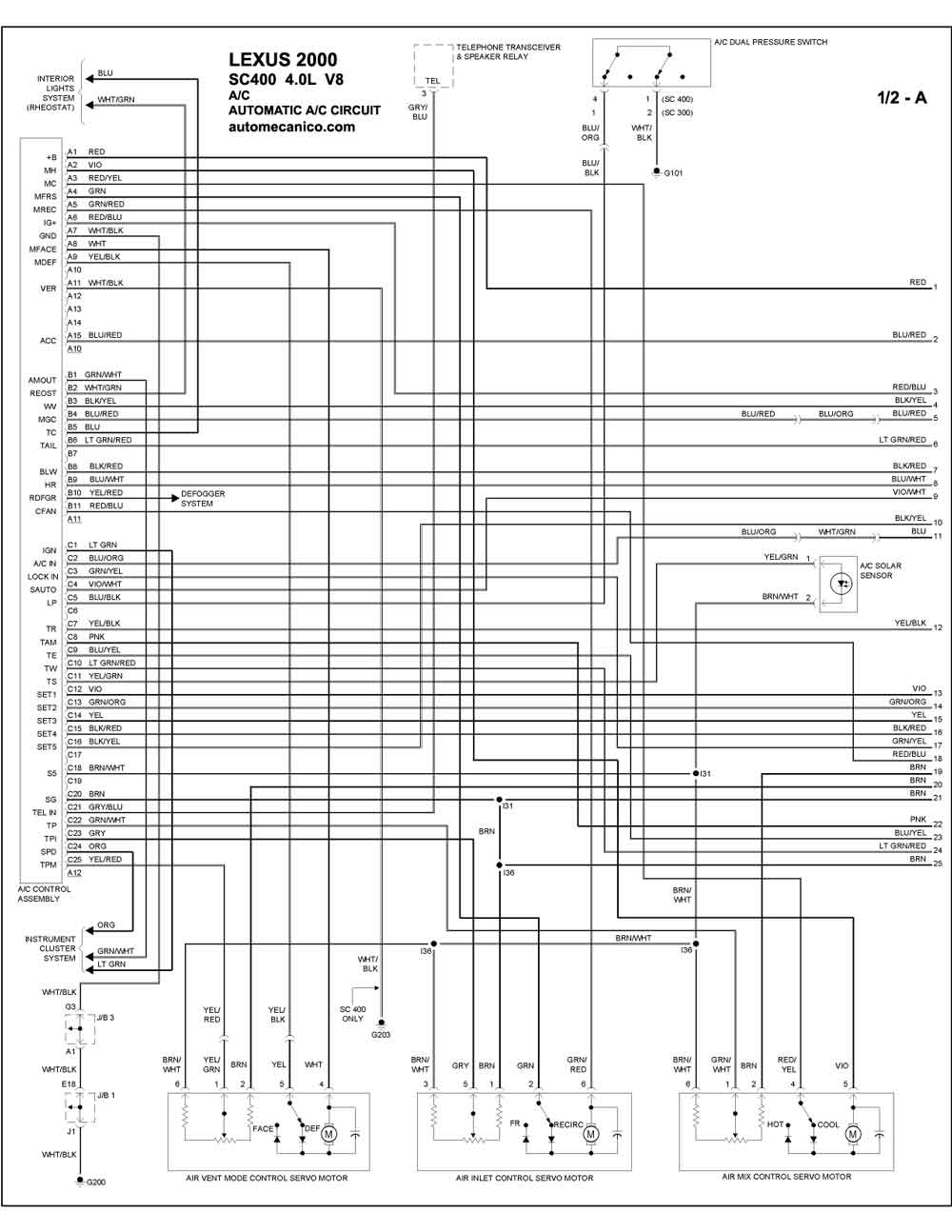

| 4.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2A |

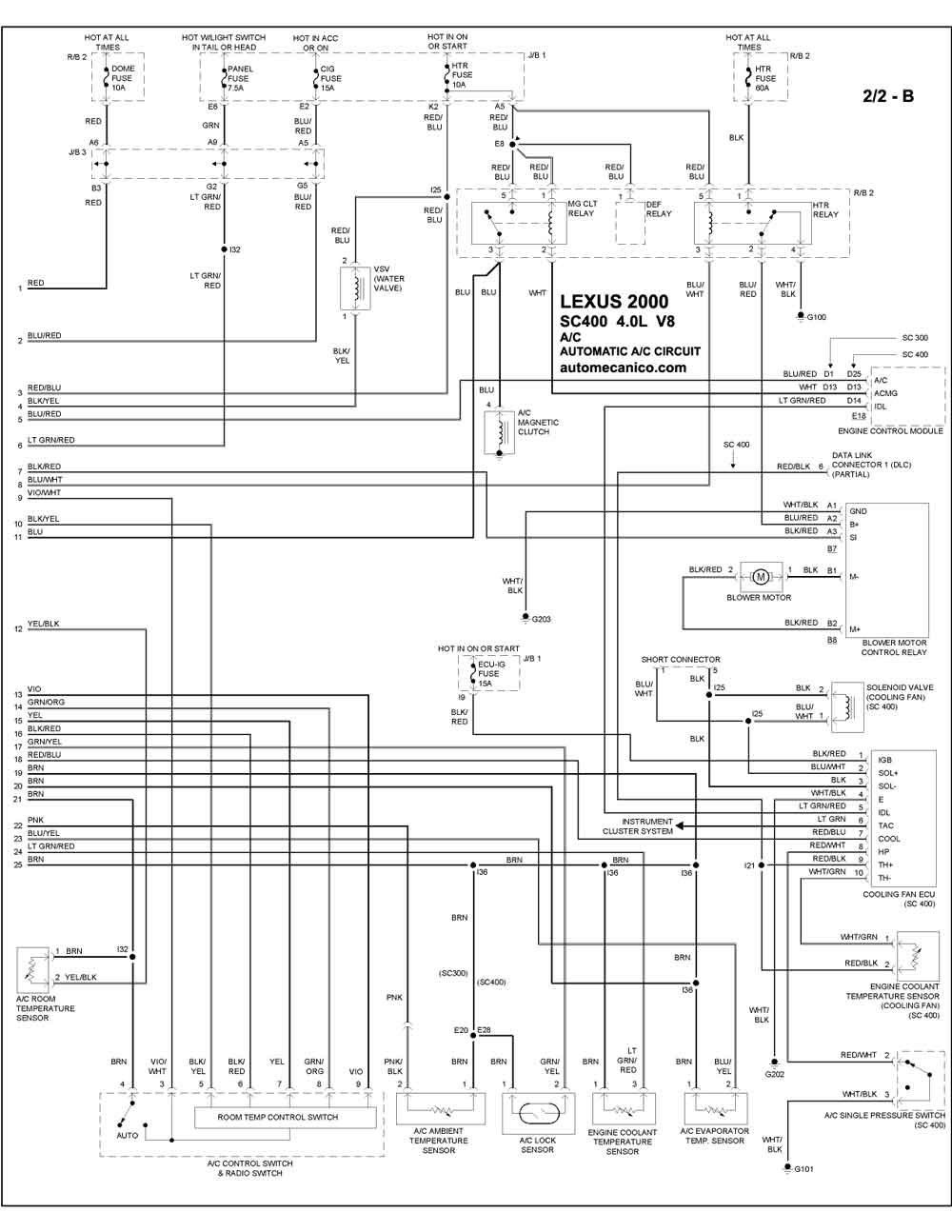

| 4.0L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 2/2B |
