| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - MAZDA 2000 |
2000 - Diagramas MAZDA : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - MAZDA 2000 |
| 626 | |

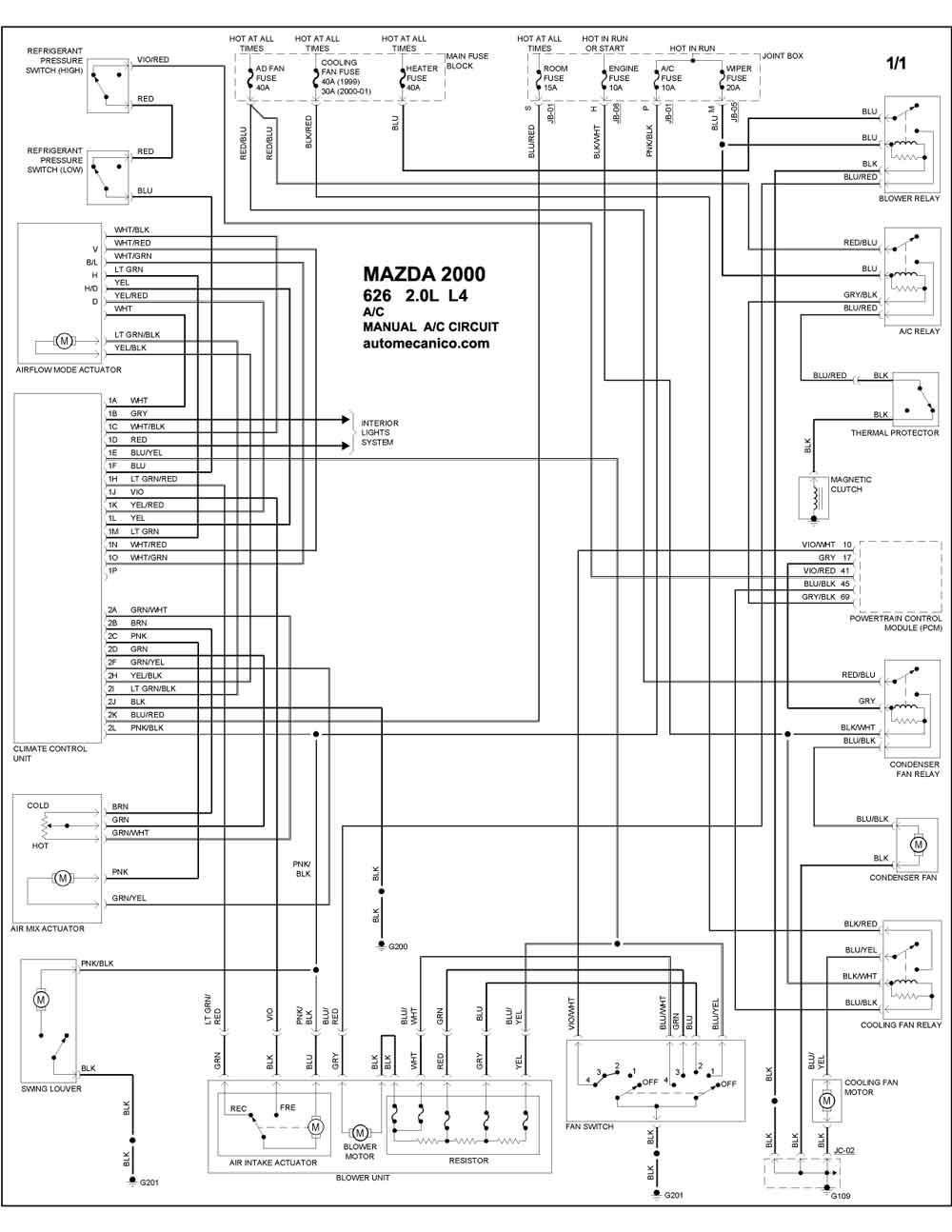

| 2.0L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| B2500 | |

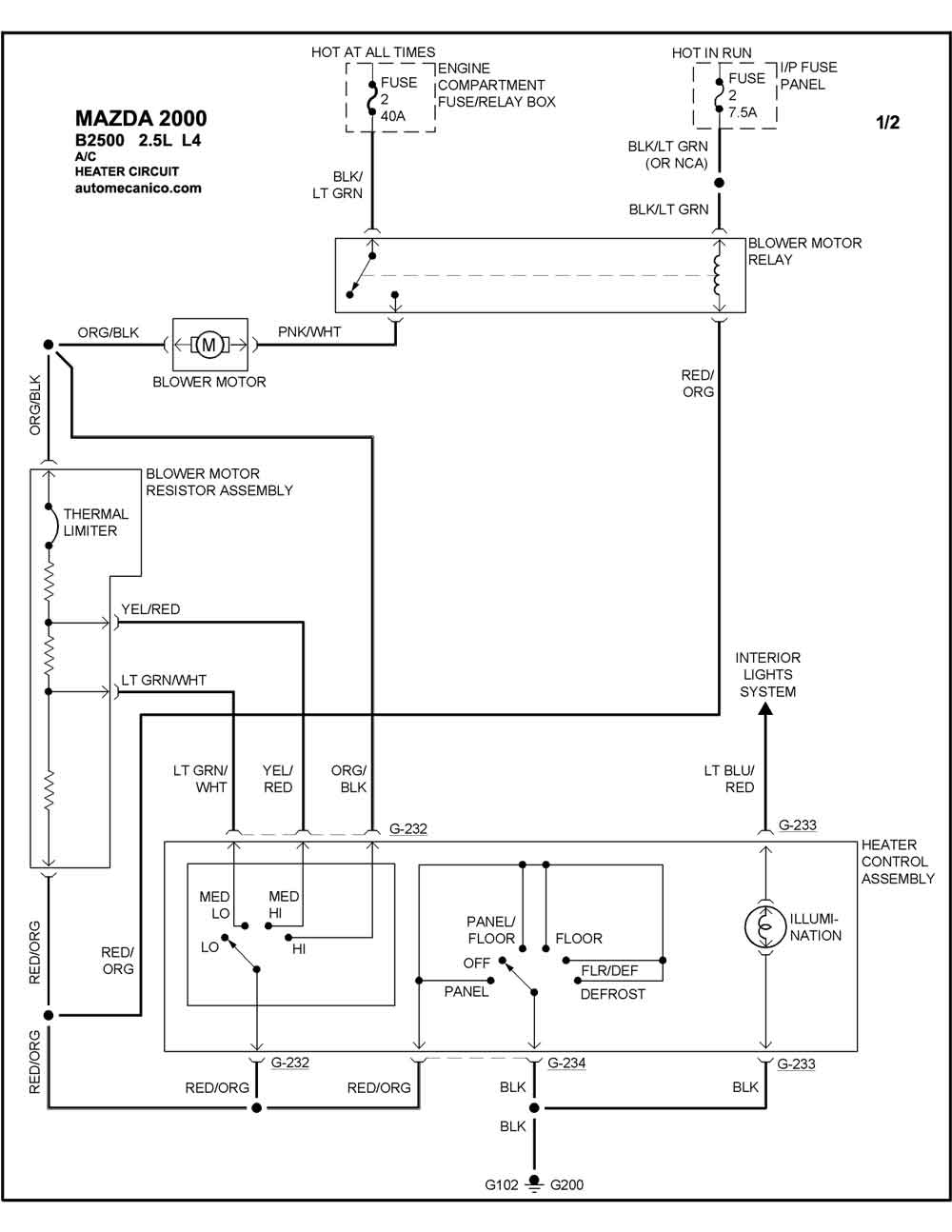

| 2.5L 4 CILINDROS 1/2 | HEATER CIRCUIT |

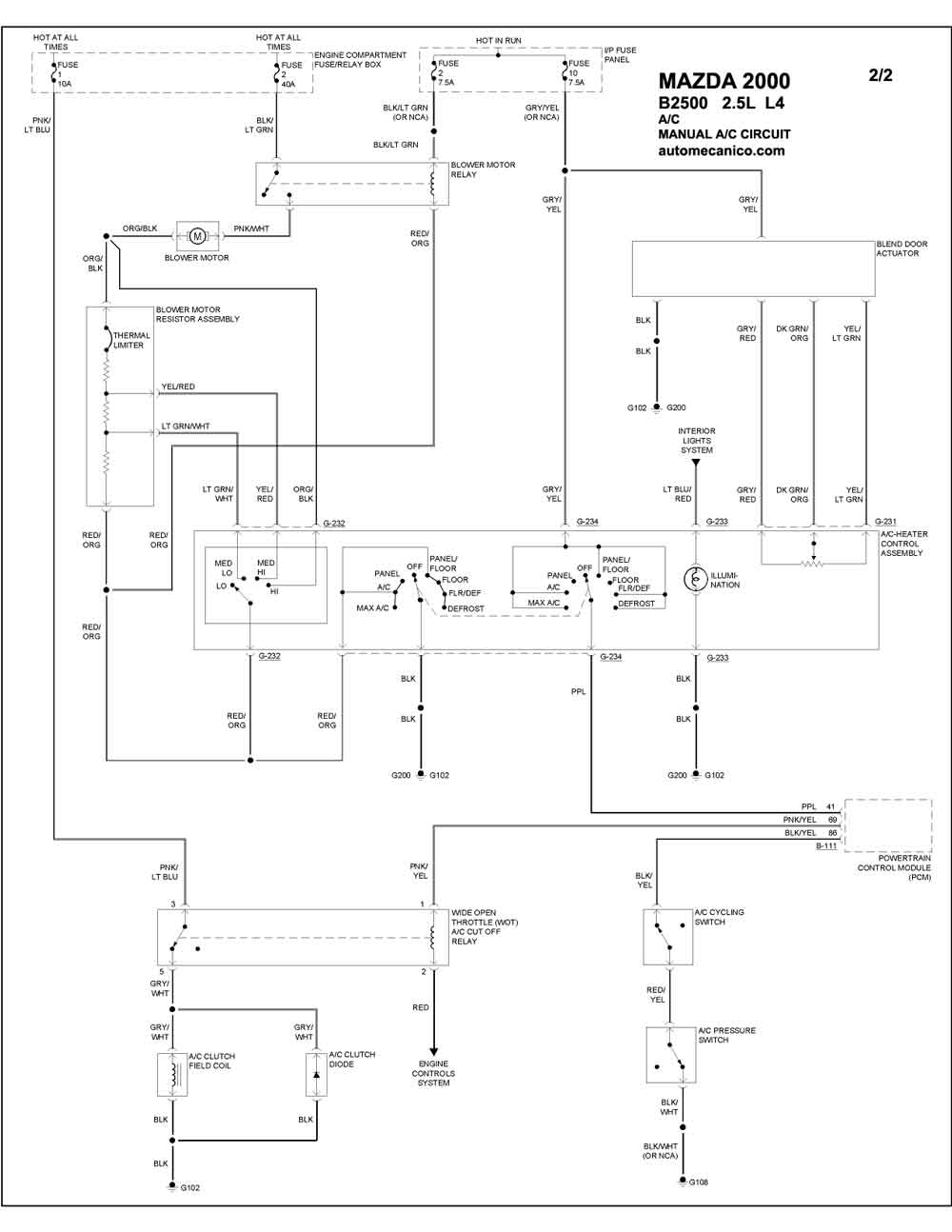

| 2.5L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| B3000 | |
| 3.0L 6 CILINDROS 1/2 | HEATER CIRCUIT |
| 3.0L 6 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| B4000 | |
| 4.0L 6 CILINDROS 1/2 | HEATER CIRCUIT |
| 4.0L 6 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| MIATA | |

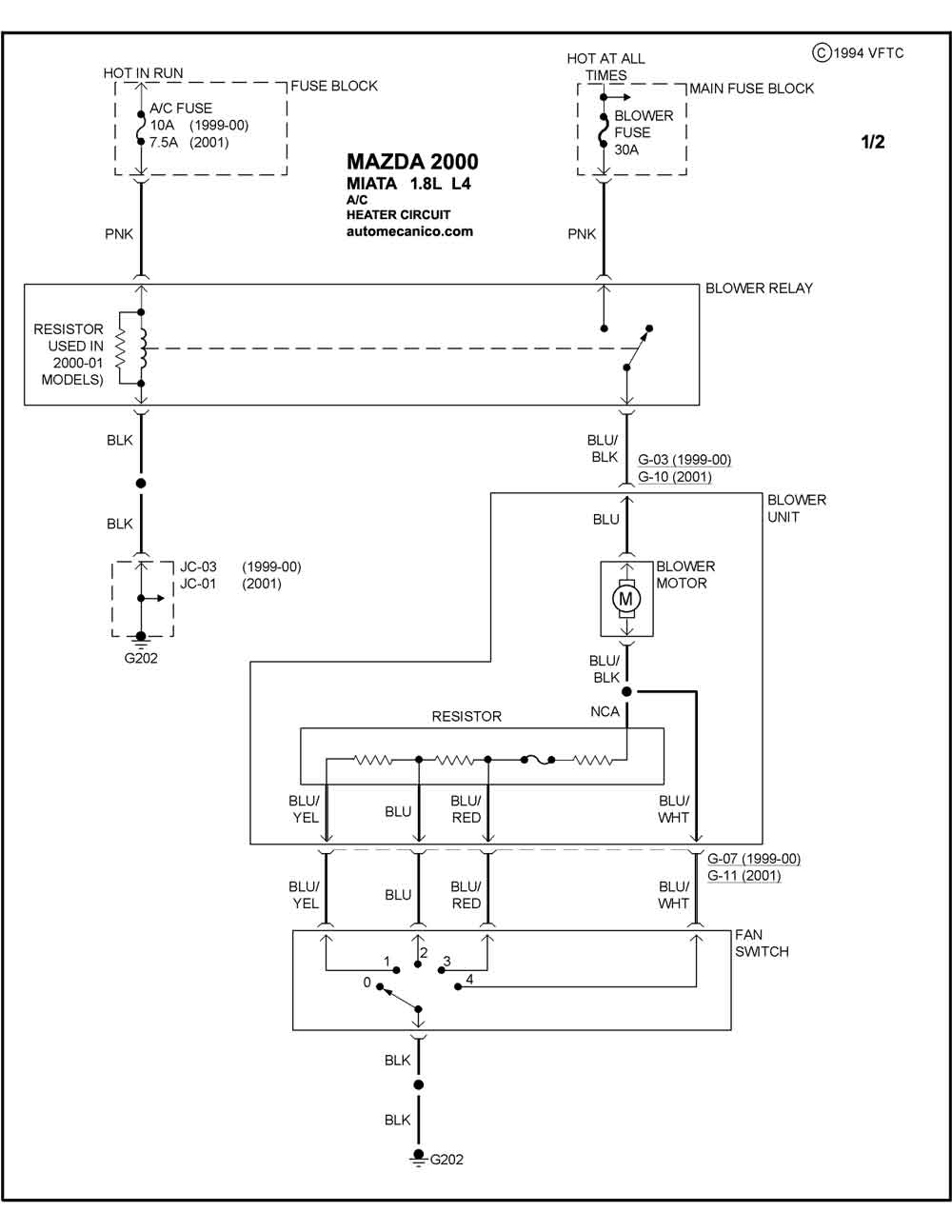

| 1.8L 4 CILINDROS 1/2 | HEATER CIRCUIT |

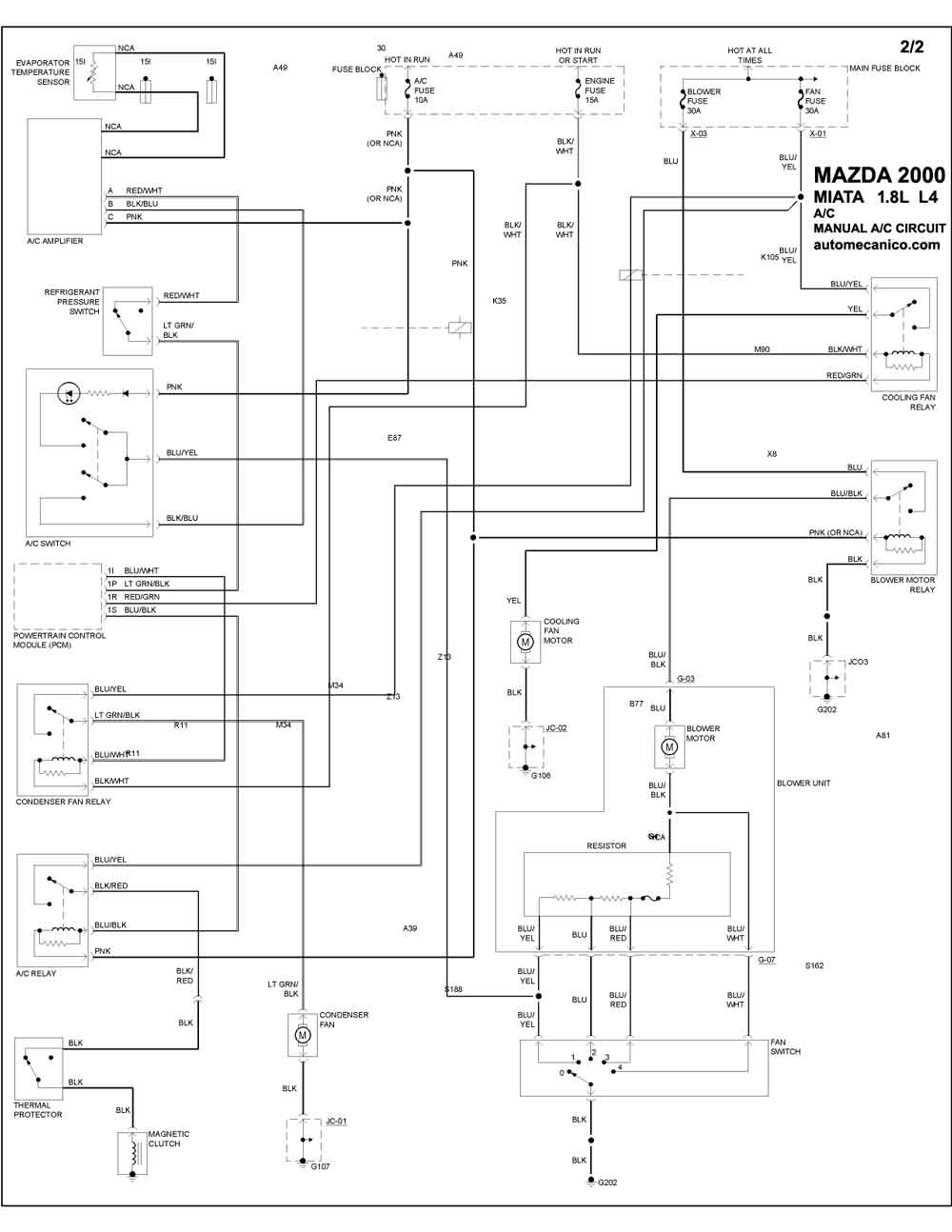

| 1.8L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| MILLENIA | |

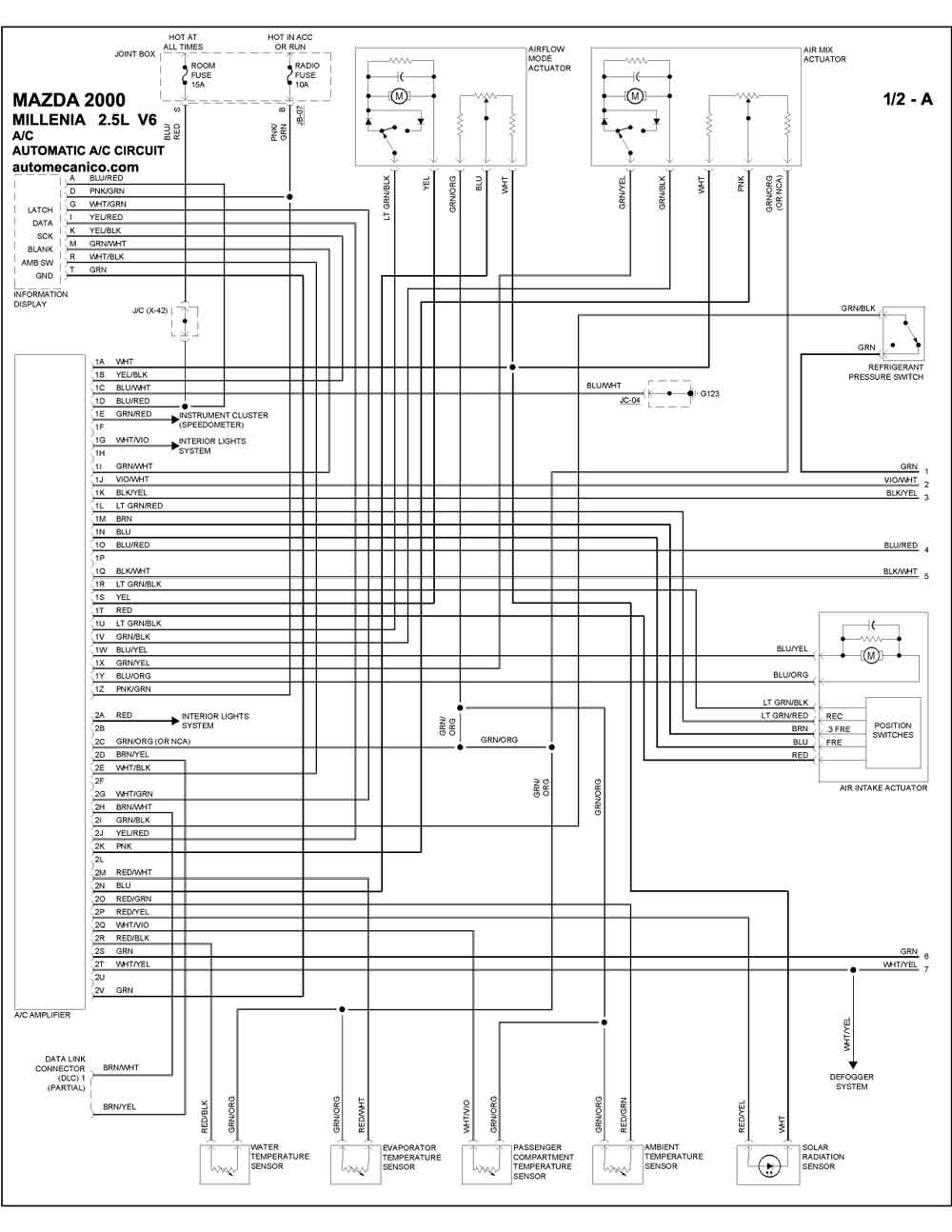

| 2.5L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

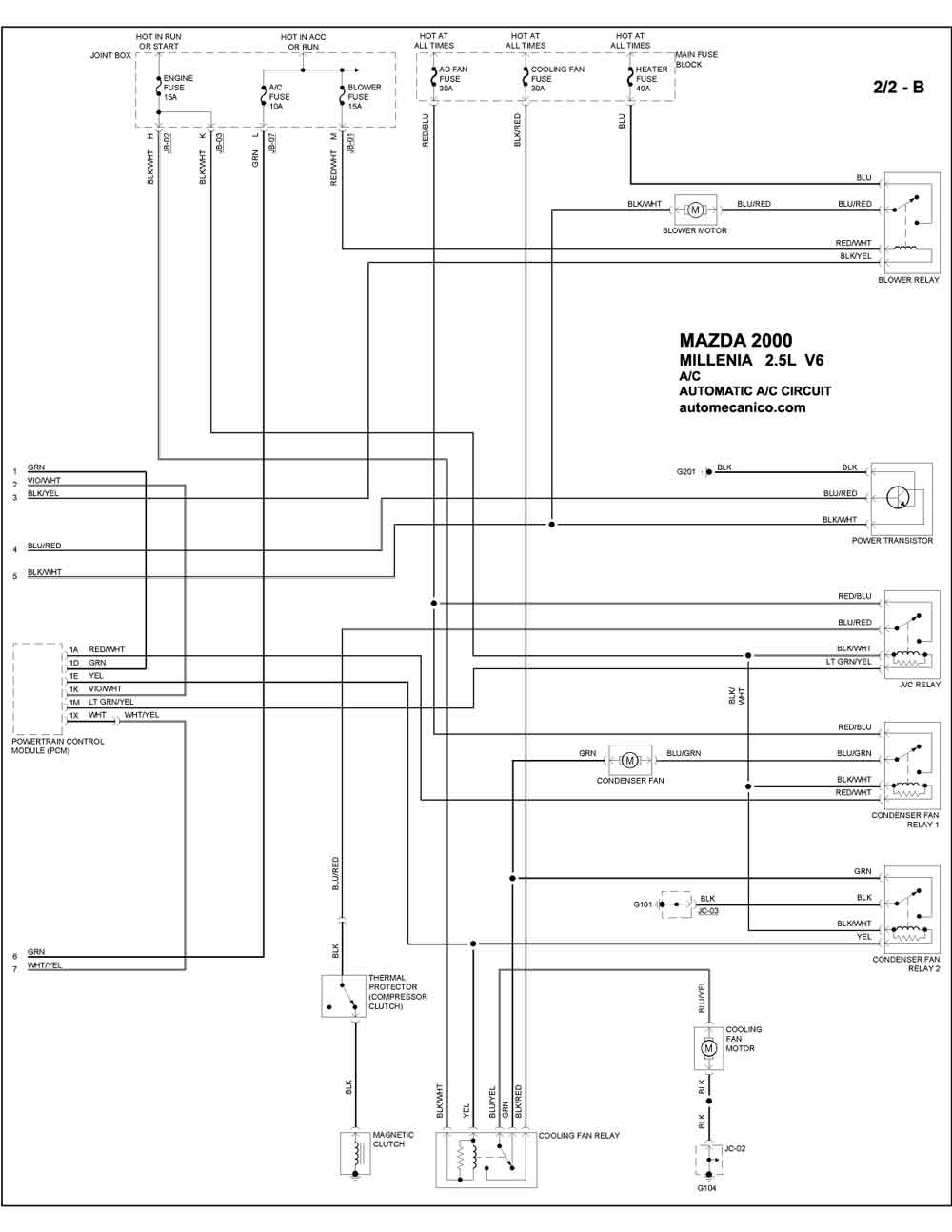

| 2.5L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| MPV | |

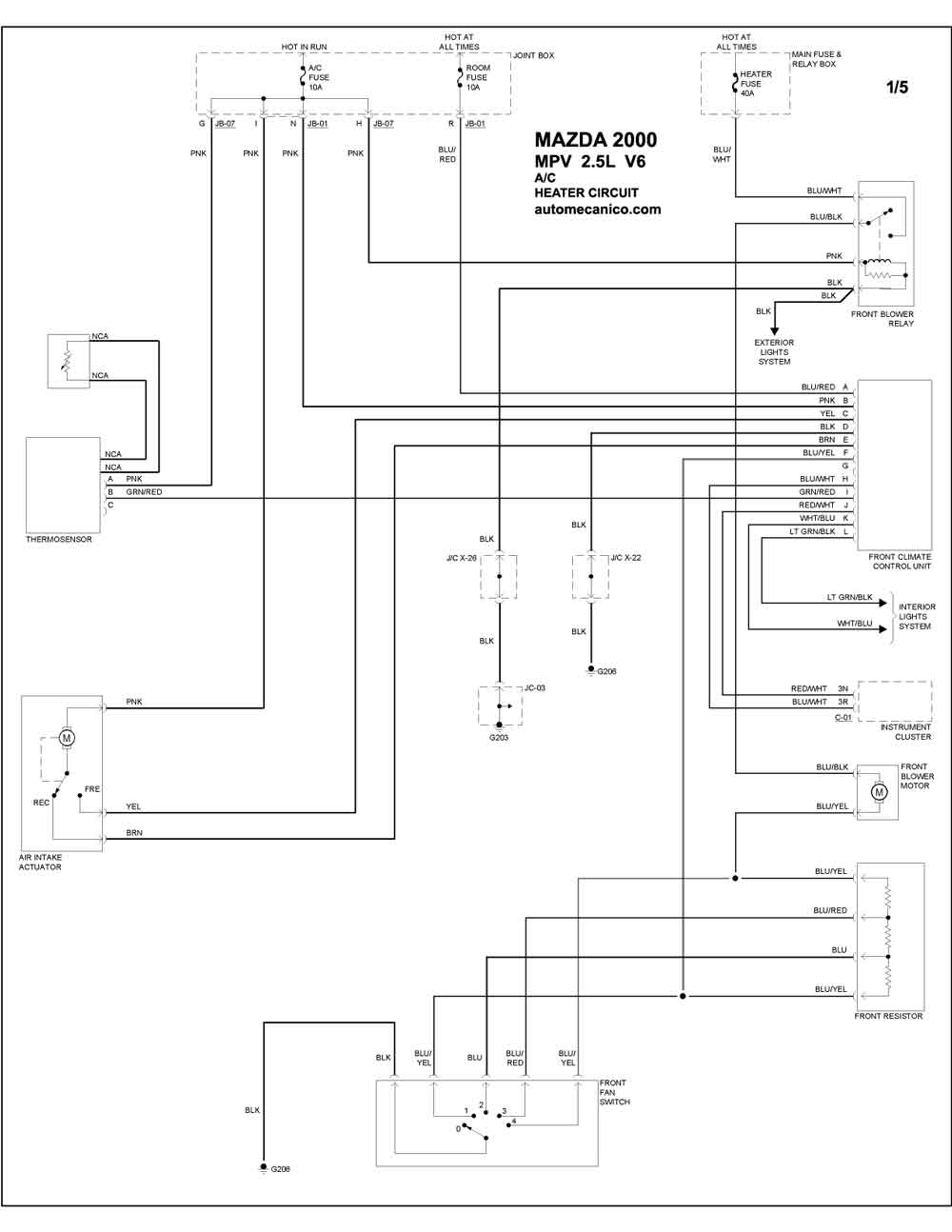

| 2.5L 6 CILINDROS 1/5 | HEATER CIRCUIT |

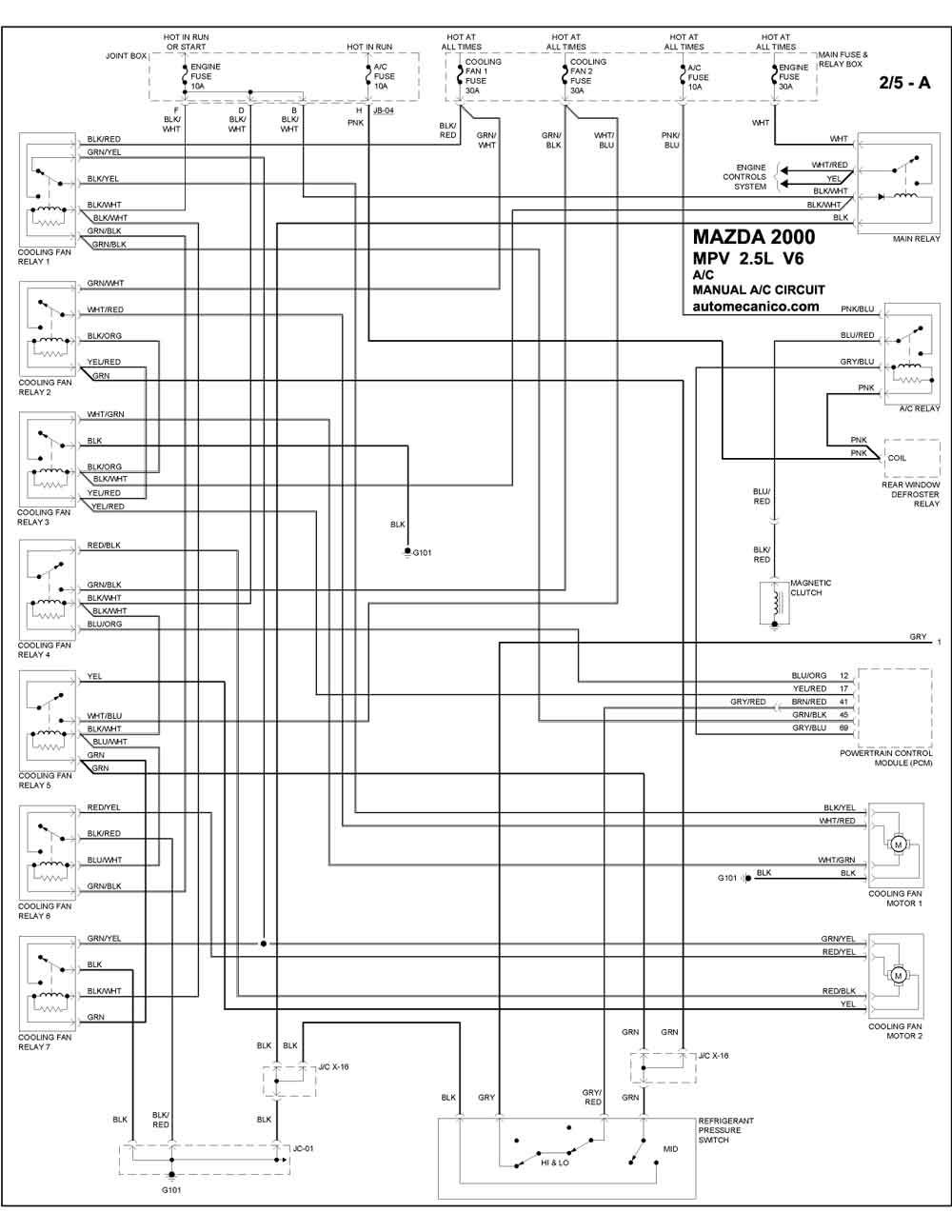

| 2.5L 6 CILINDROS 3/5A | MANUAL A/C CIRCUIT |

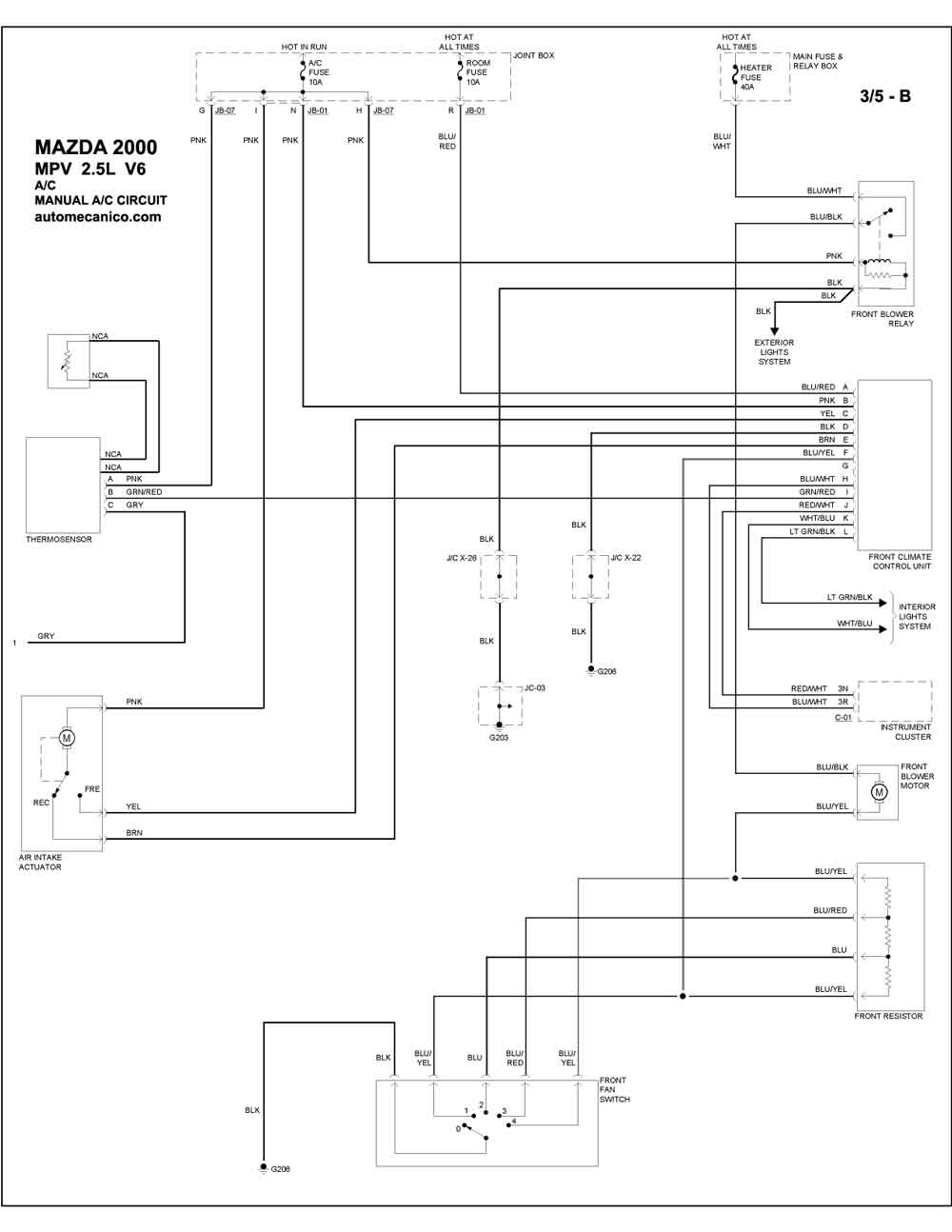

| 2.5L 6 CILINDROS 3/5B | MANUAL A/C CIRCUIT |

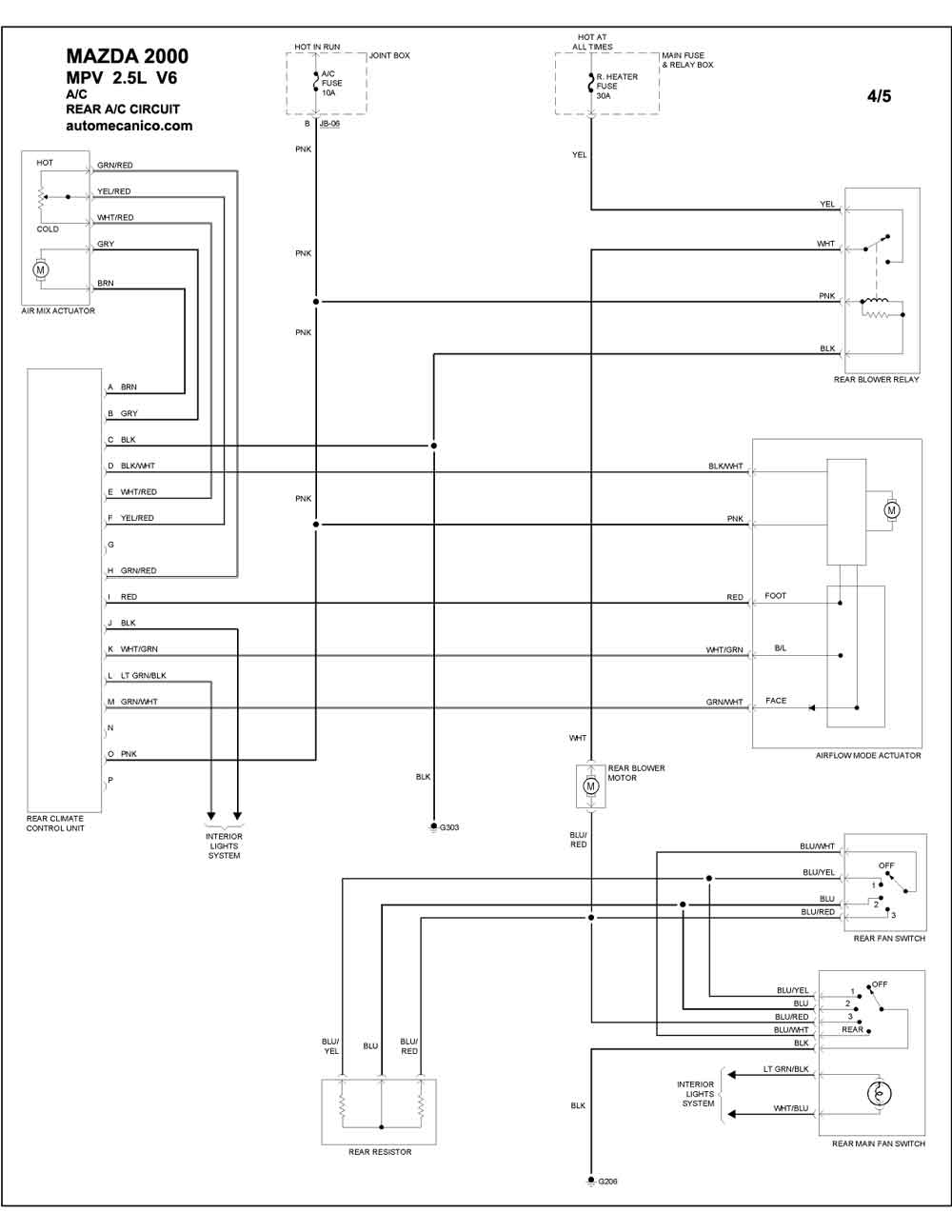

| 2.5L 6 CILINDROS 4/5 | REAR A/C CIRCUIT |

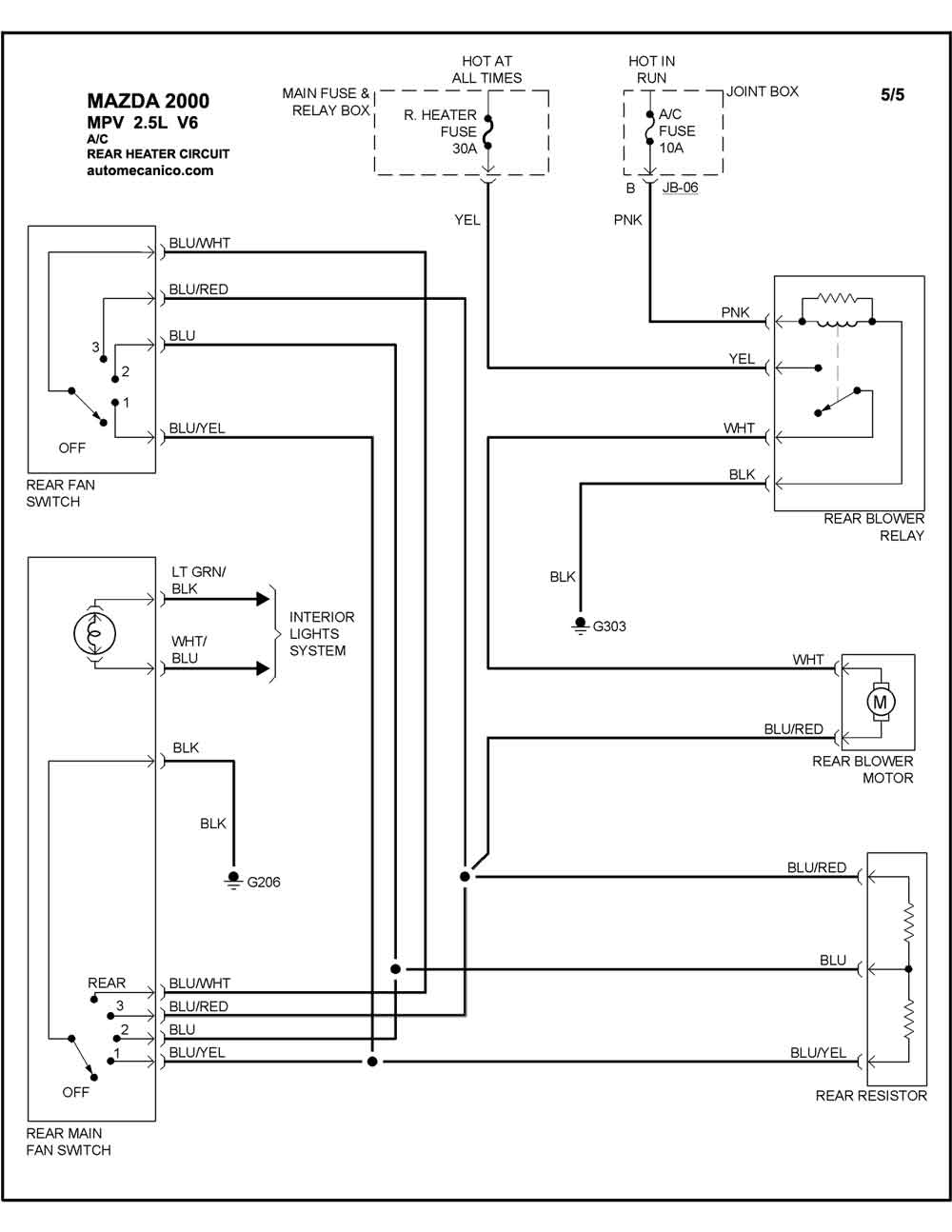

| 2.5L 6 CILINDROS 5/5 | REAR HEATER CIRCUIT |
| PROTEGE | |
| 1.6L 4 CILINDROS 1/2 | HEATER CIRCUIT |

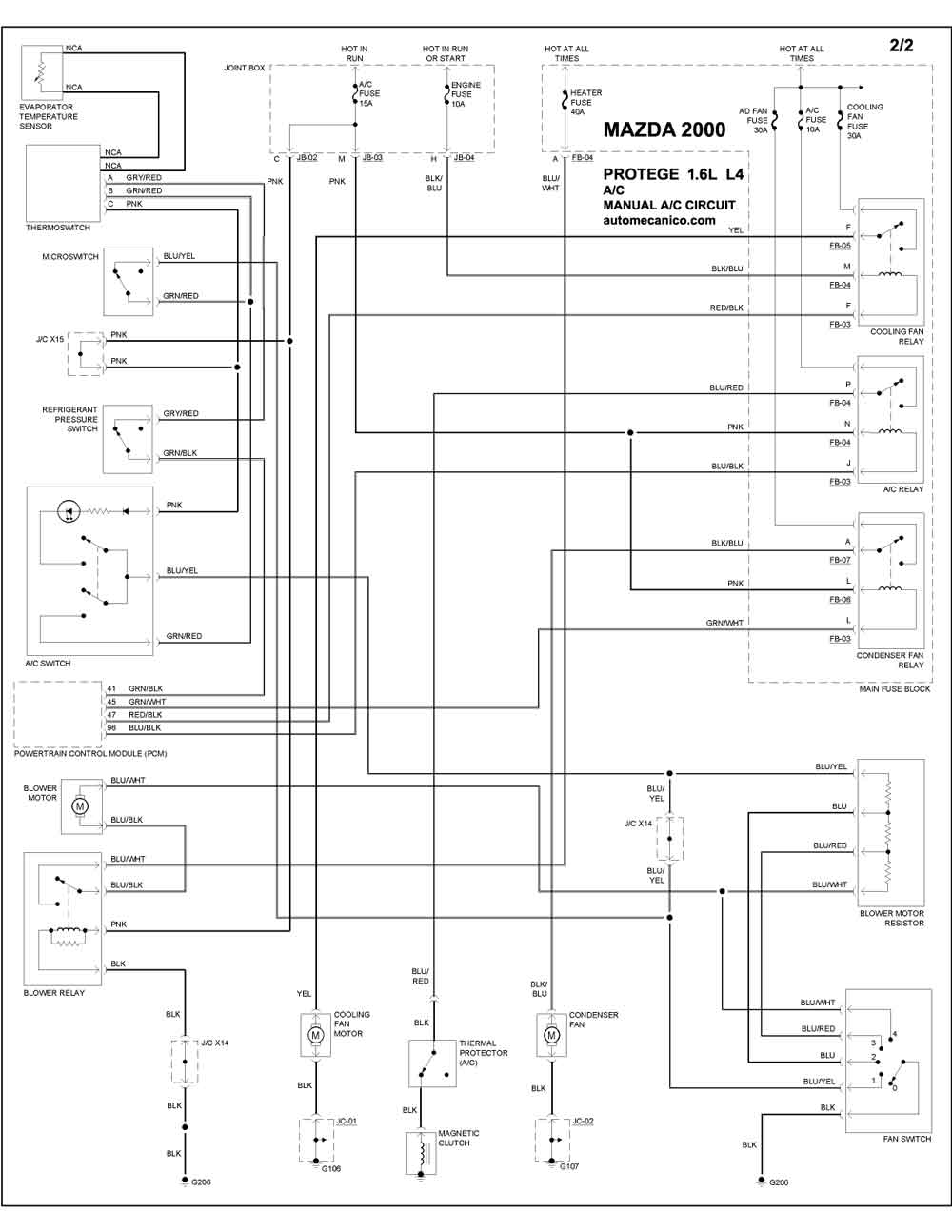

| 1.6L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |

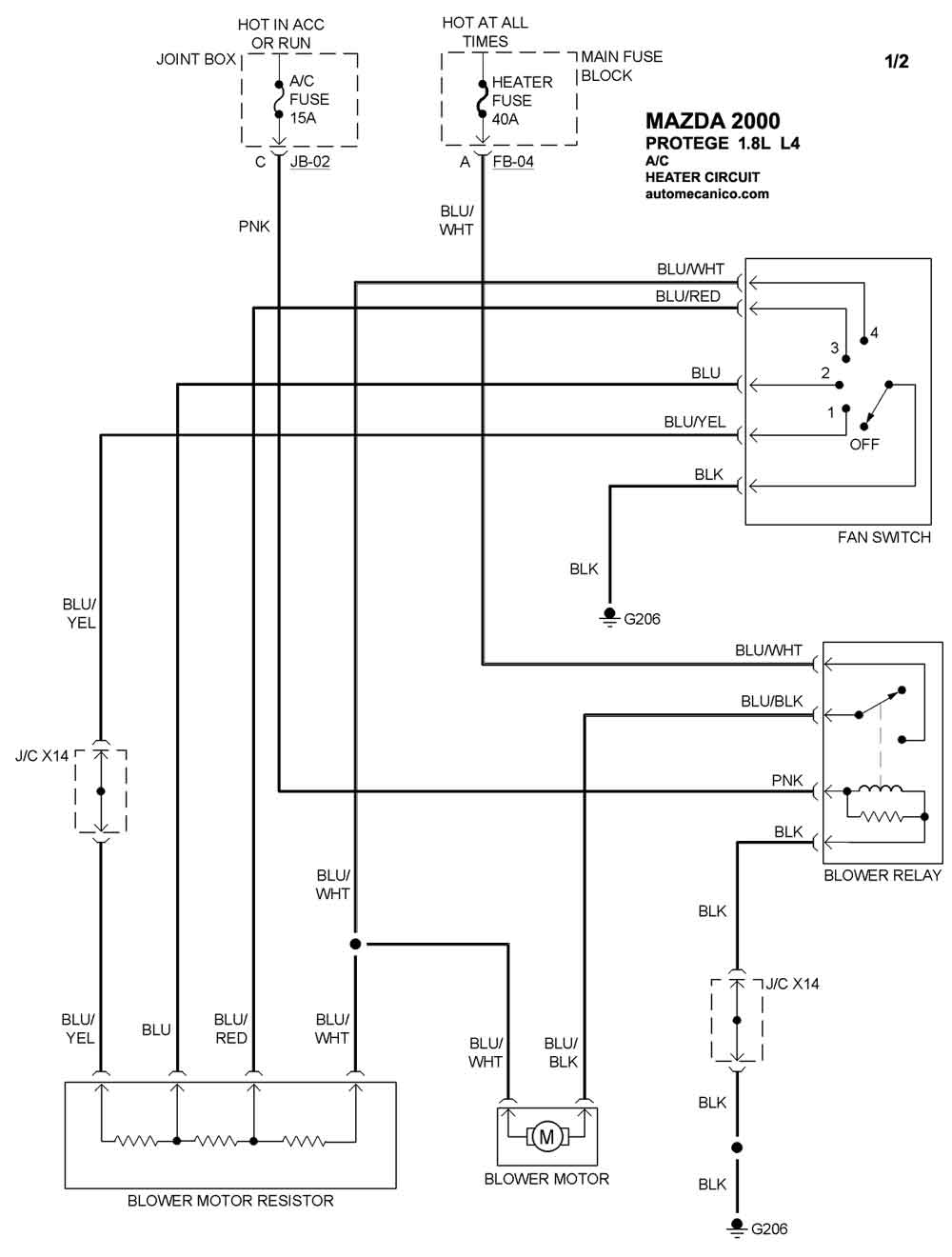

| 1.8L 4 CILINDROS 1/2 | HEATER CIRCUIT |
| 1.8L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
