| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - MERCEDES BENZ 2000 |
2000 - Diagramas MERCEDES BENZ : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - MERCEDES BENZ 2000 |
| C230 | |

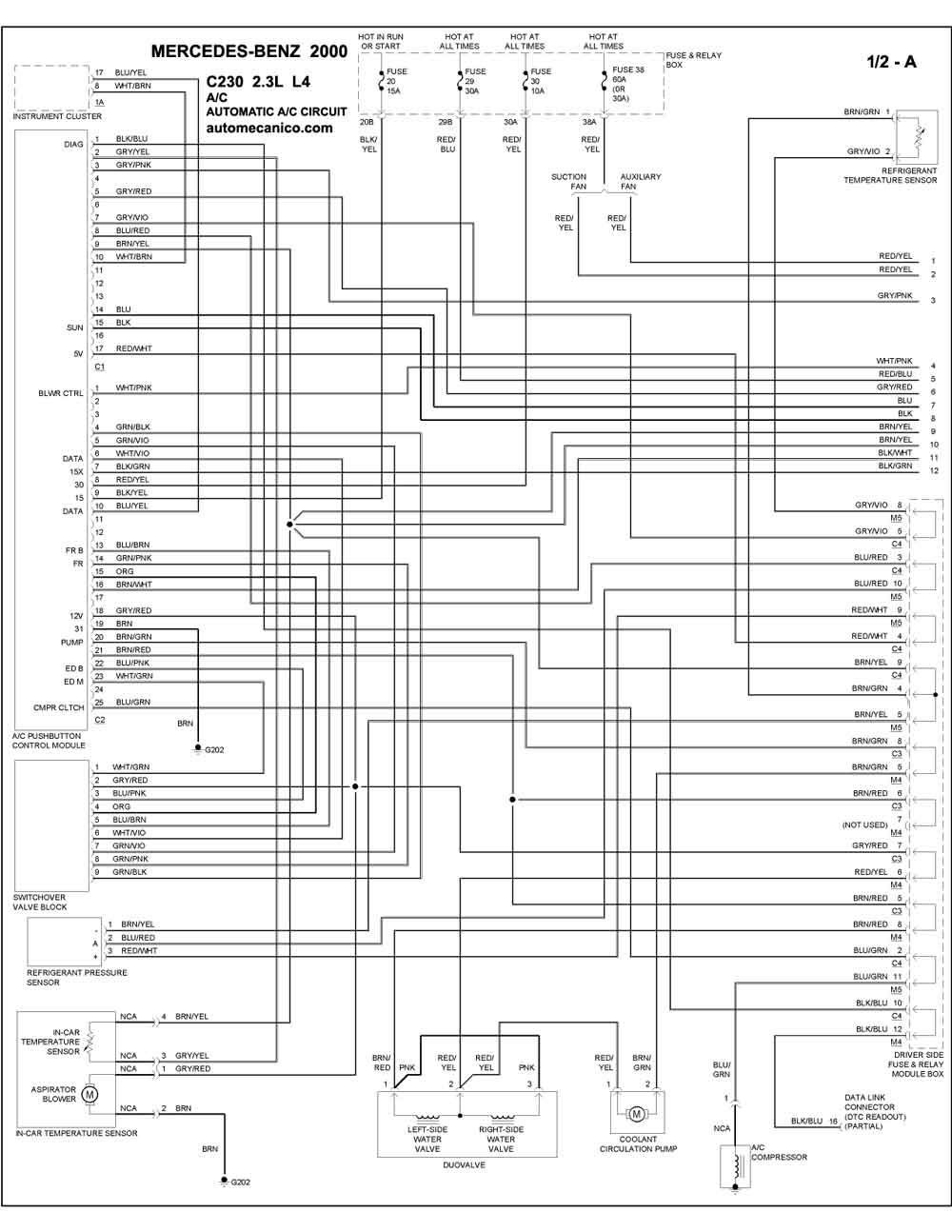

| 2.3L 4 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

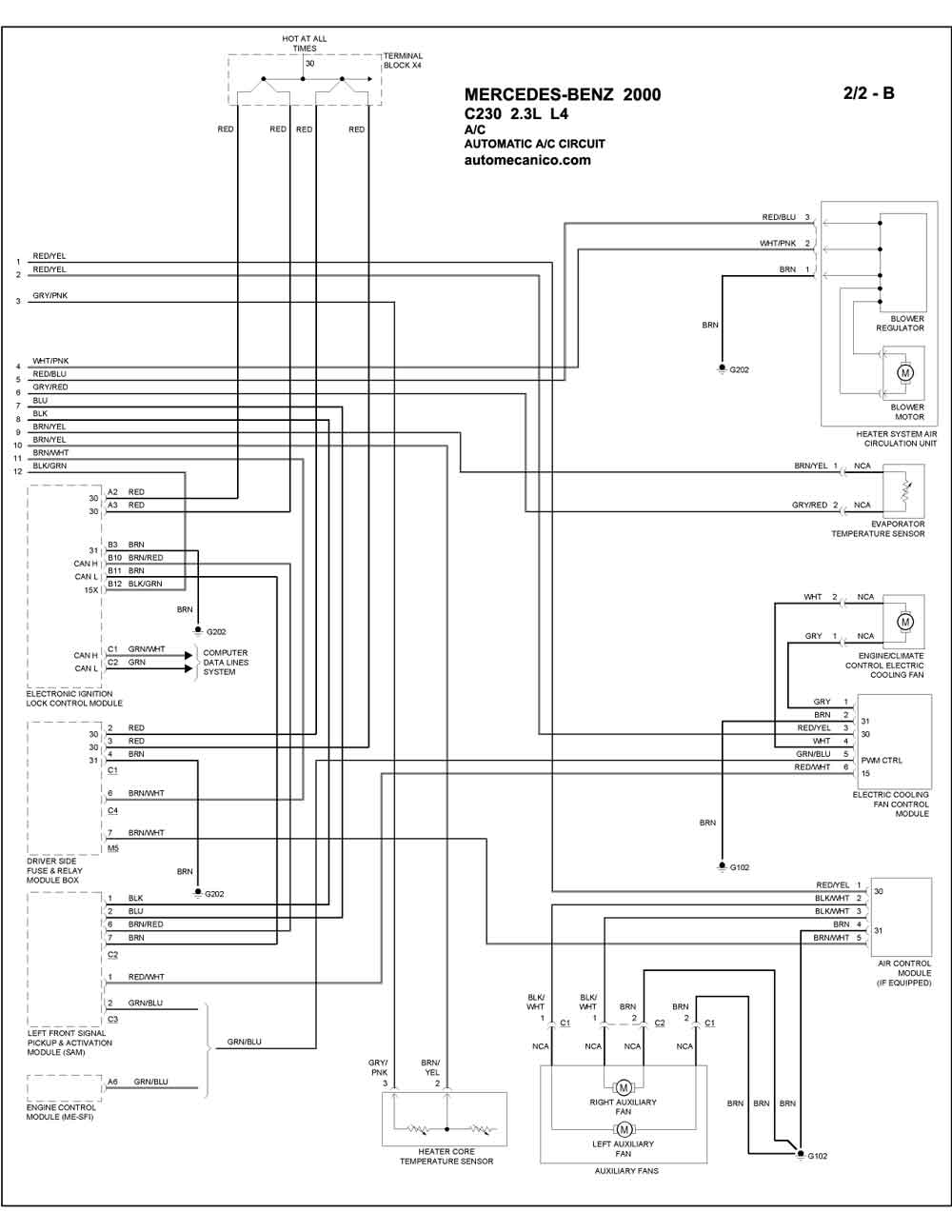

| 2.3L 4 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| C280 | |

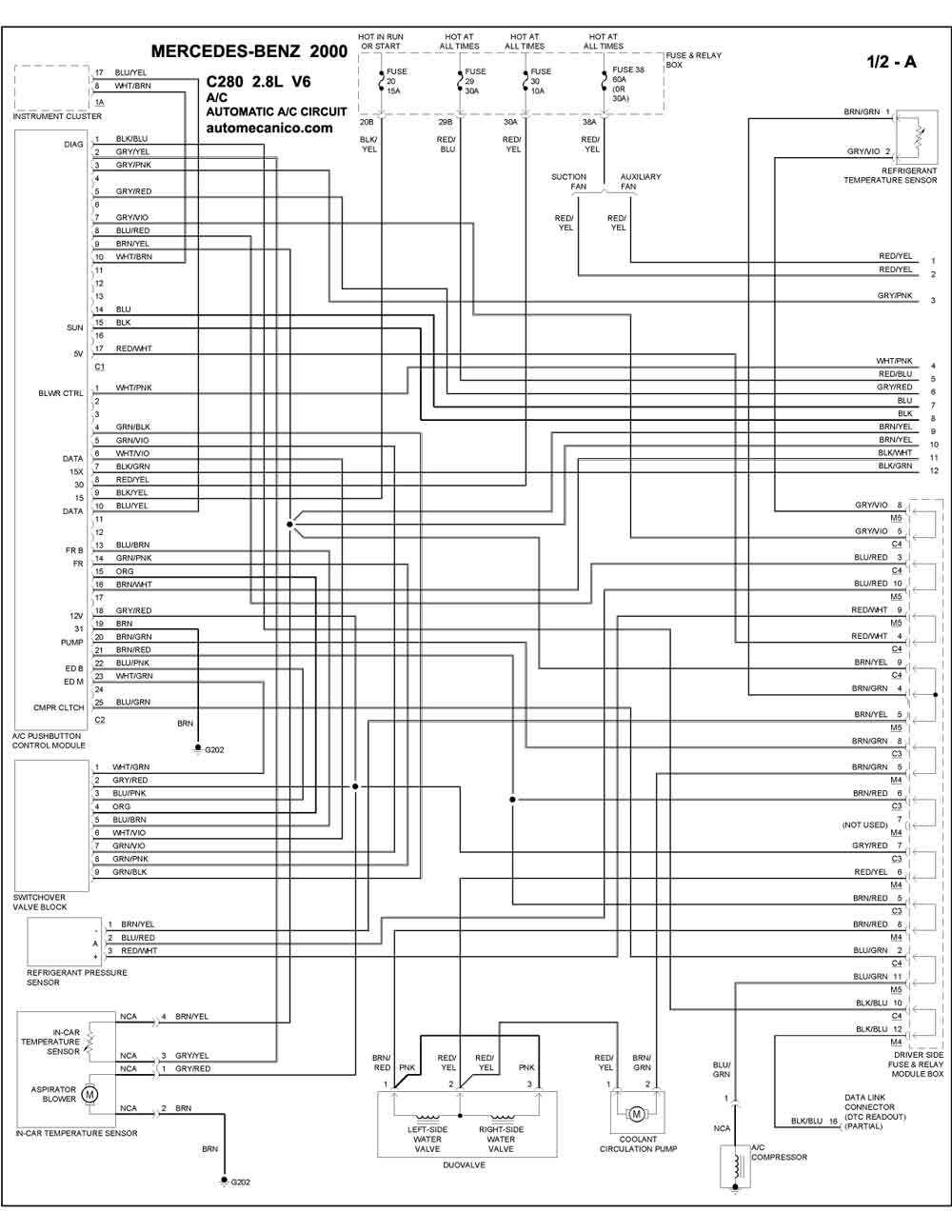

| 2.8L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

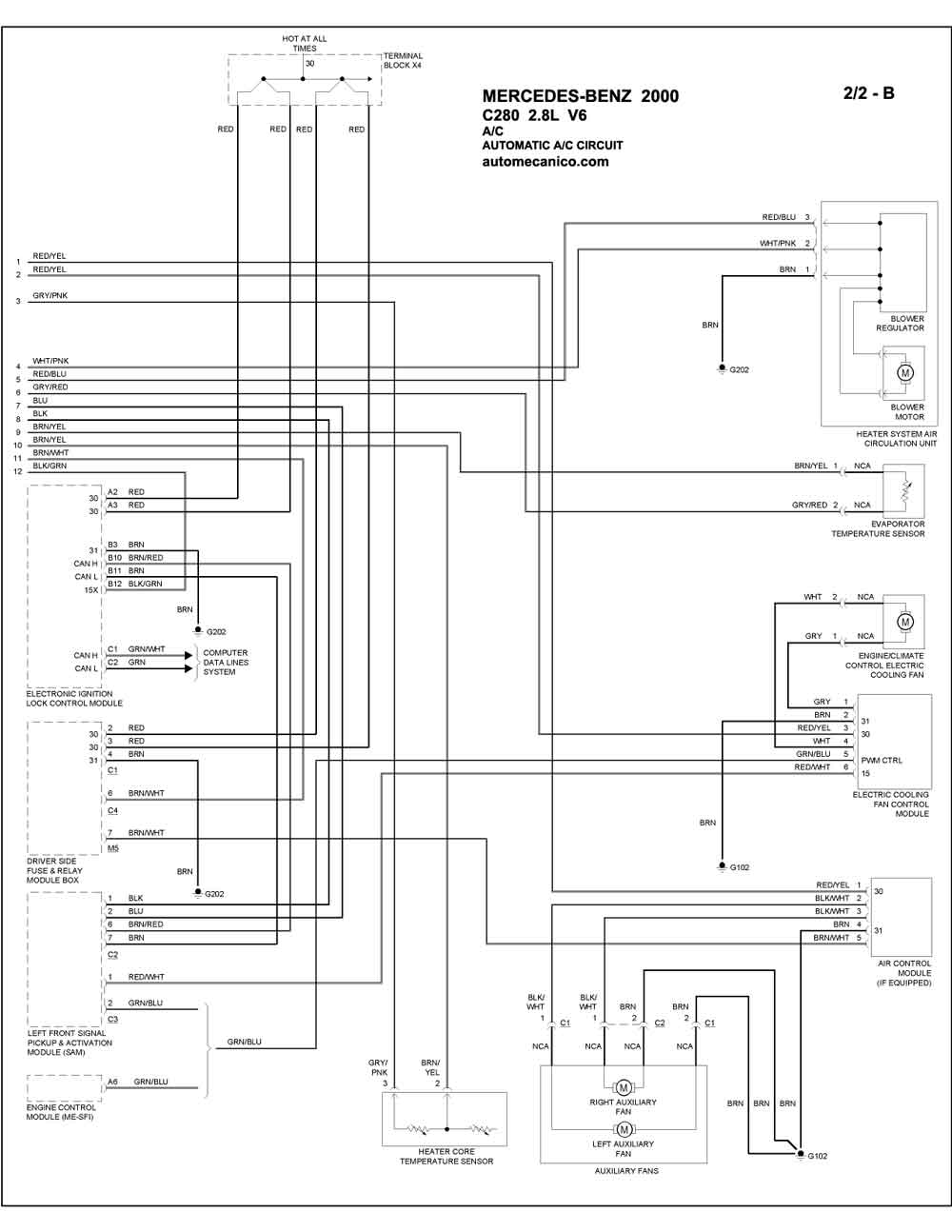

| 2.8L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| CLK320 | |
| 3.2L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

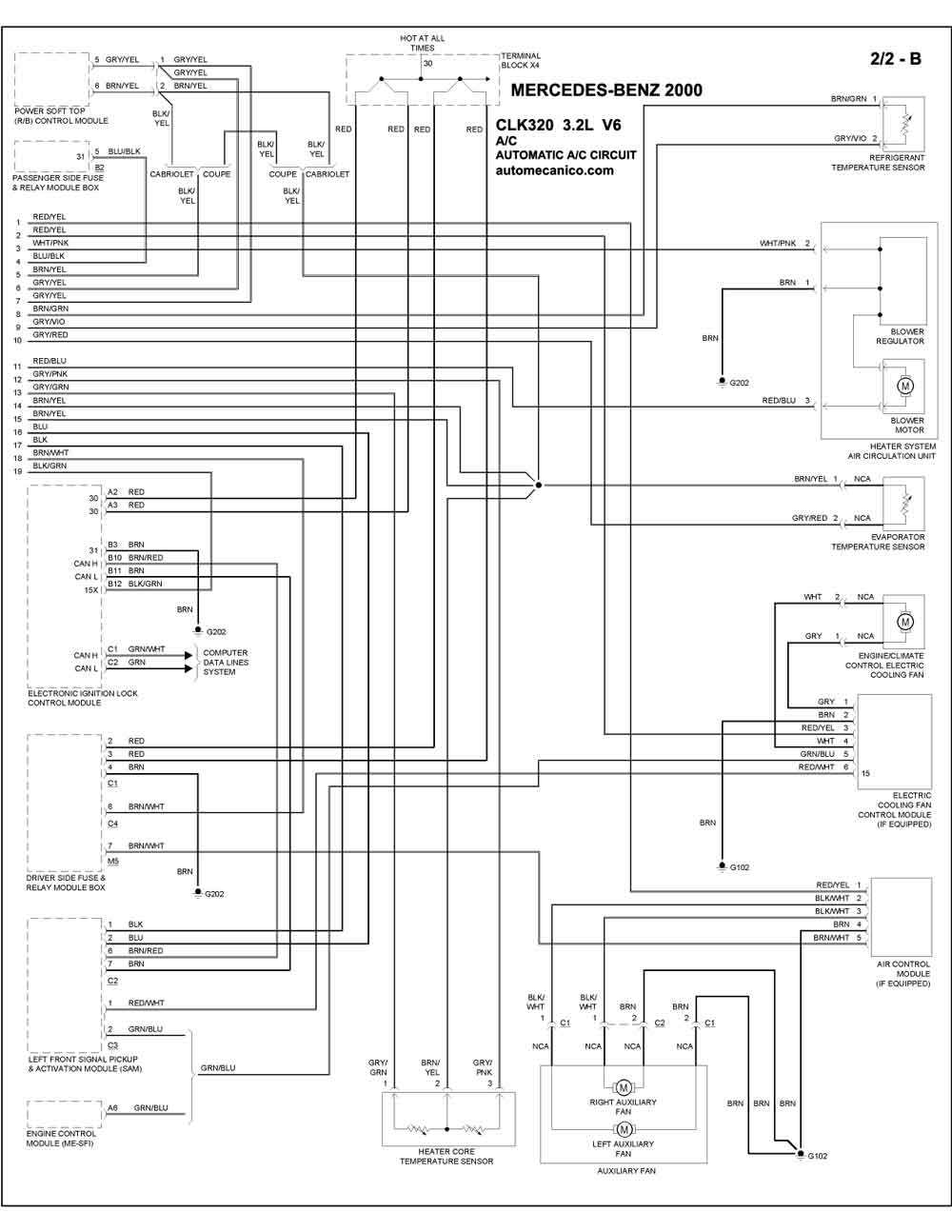

| 3.2L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| CLK430 | |

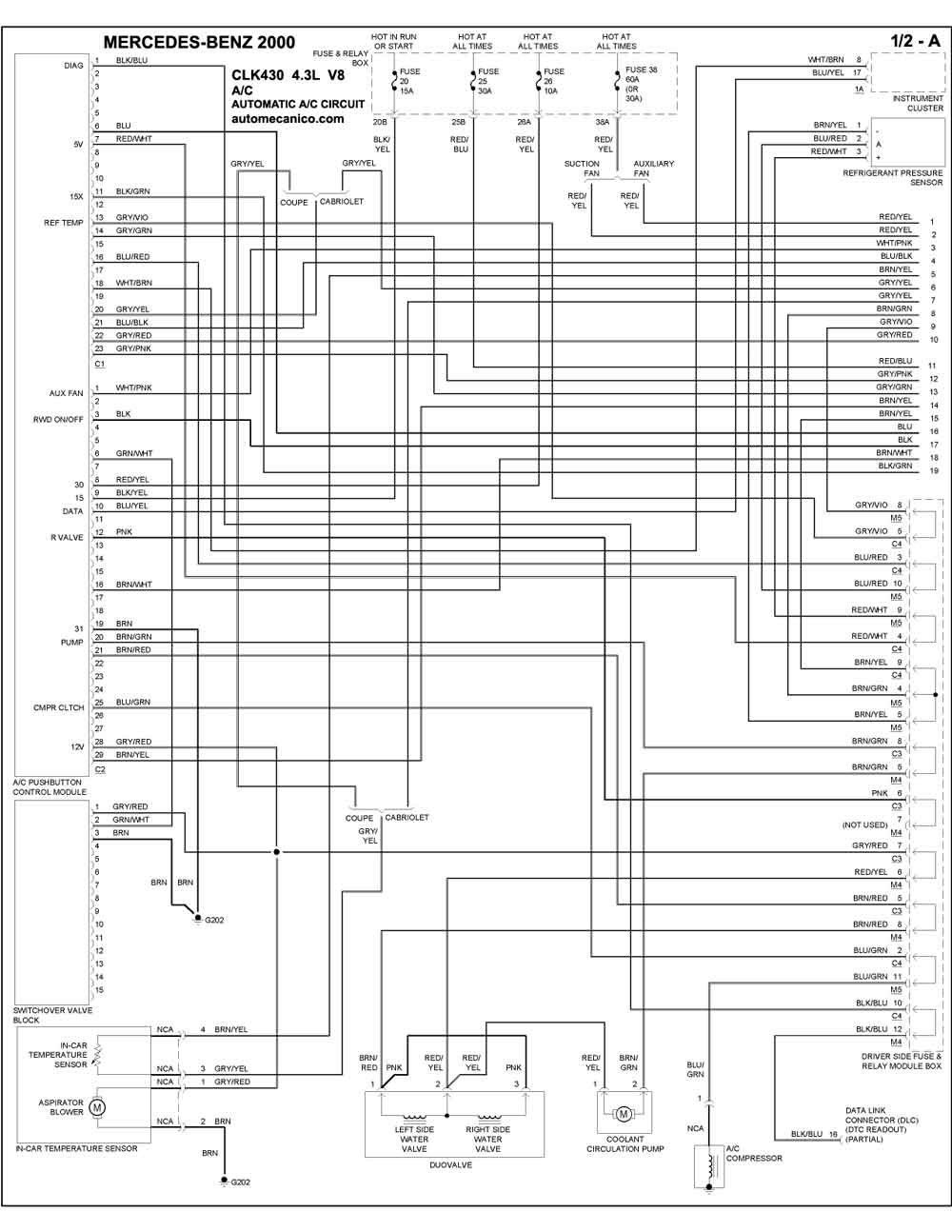

| 4.3L 8 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |
| 4.3L 8 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| E320 | |

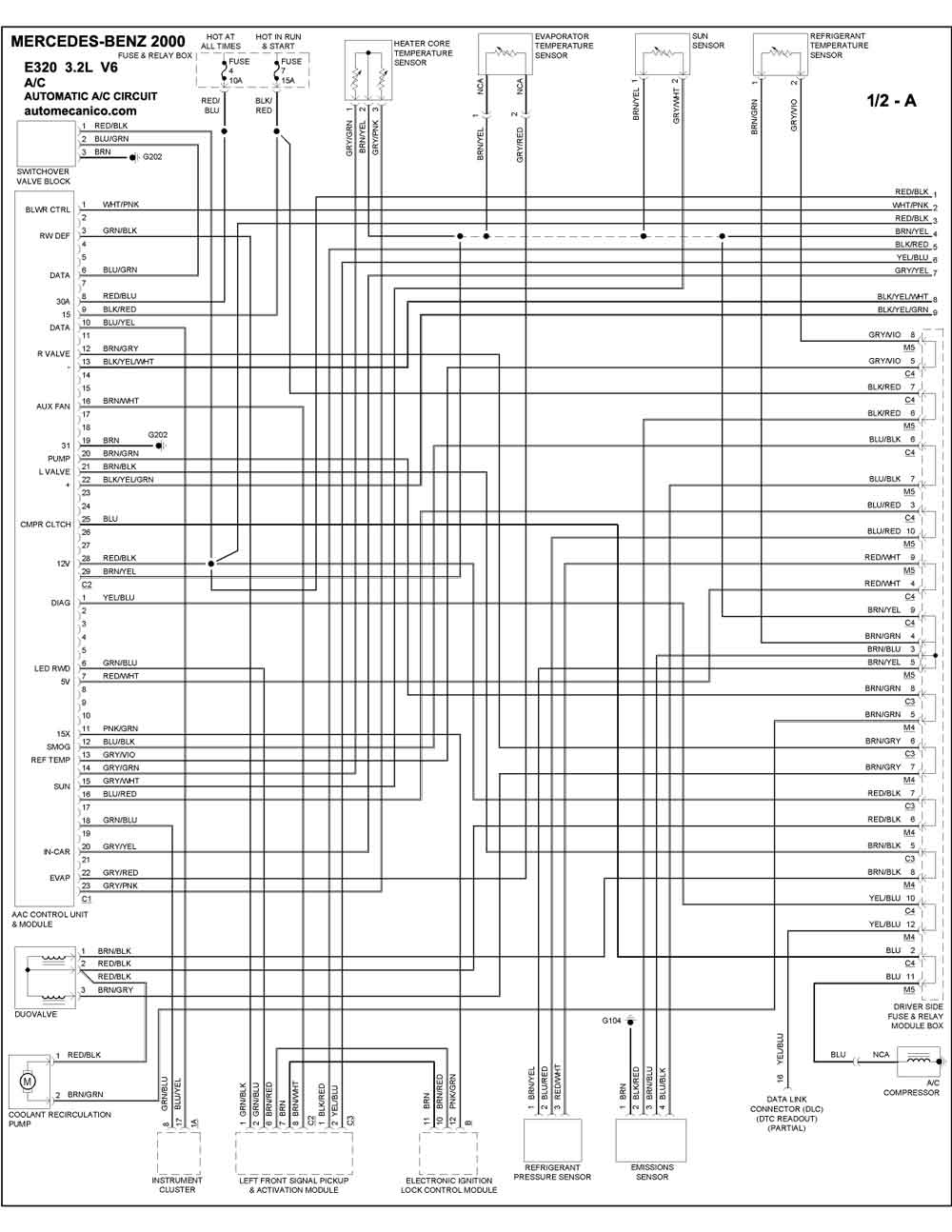

| 3.2L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |
| 3.2L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| E430 | |
| 4.3L 8 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

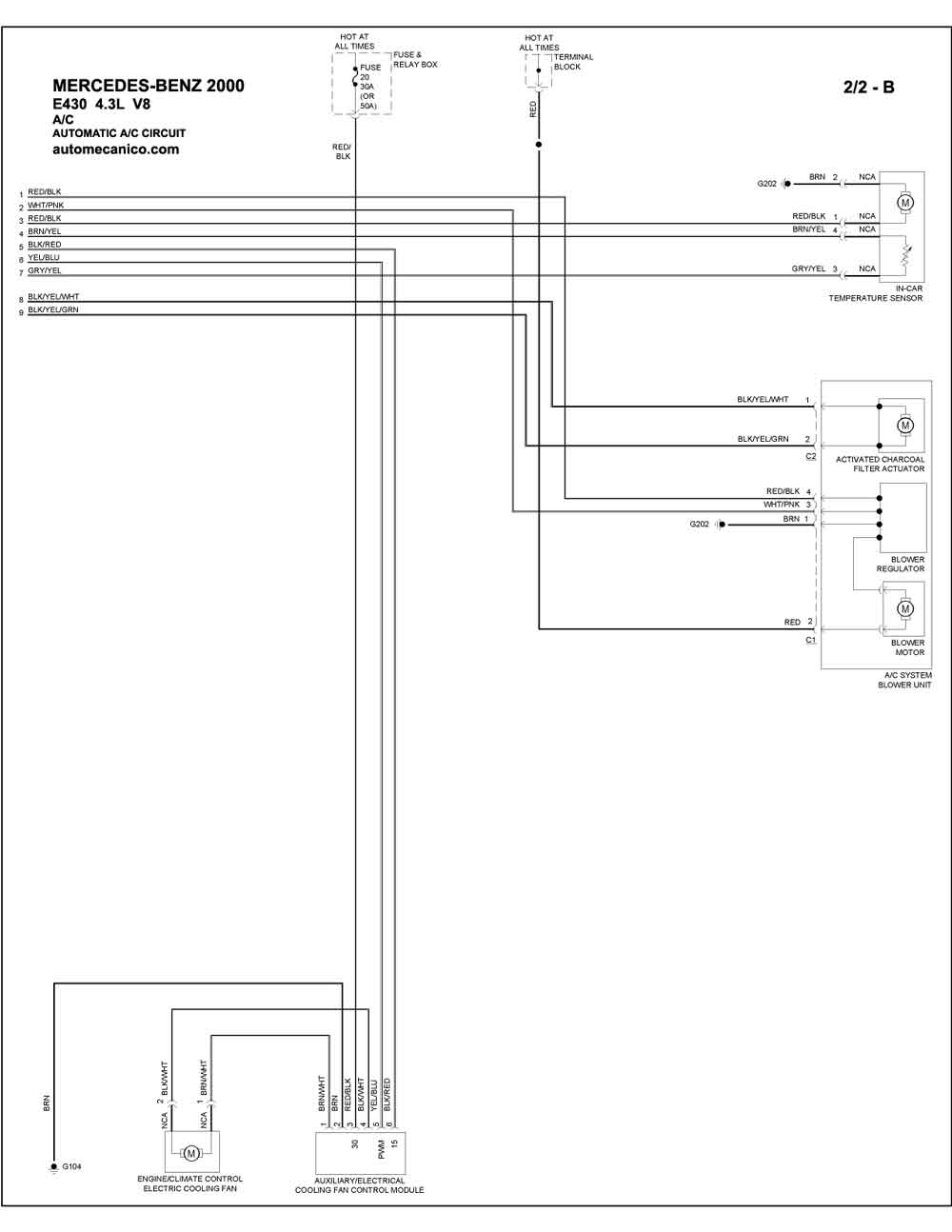

| 4.3L 8 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
