| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - MERCEDES BENZ 2000 |
| ML320 | |

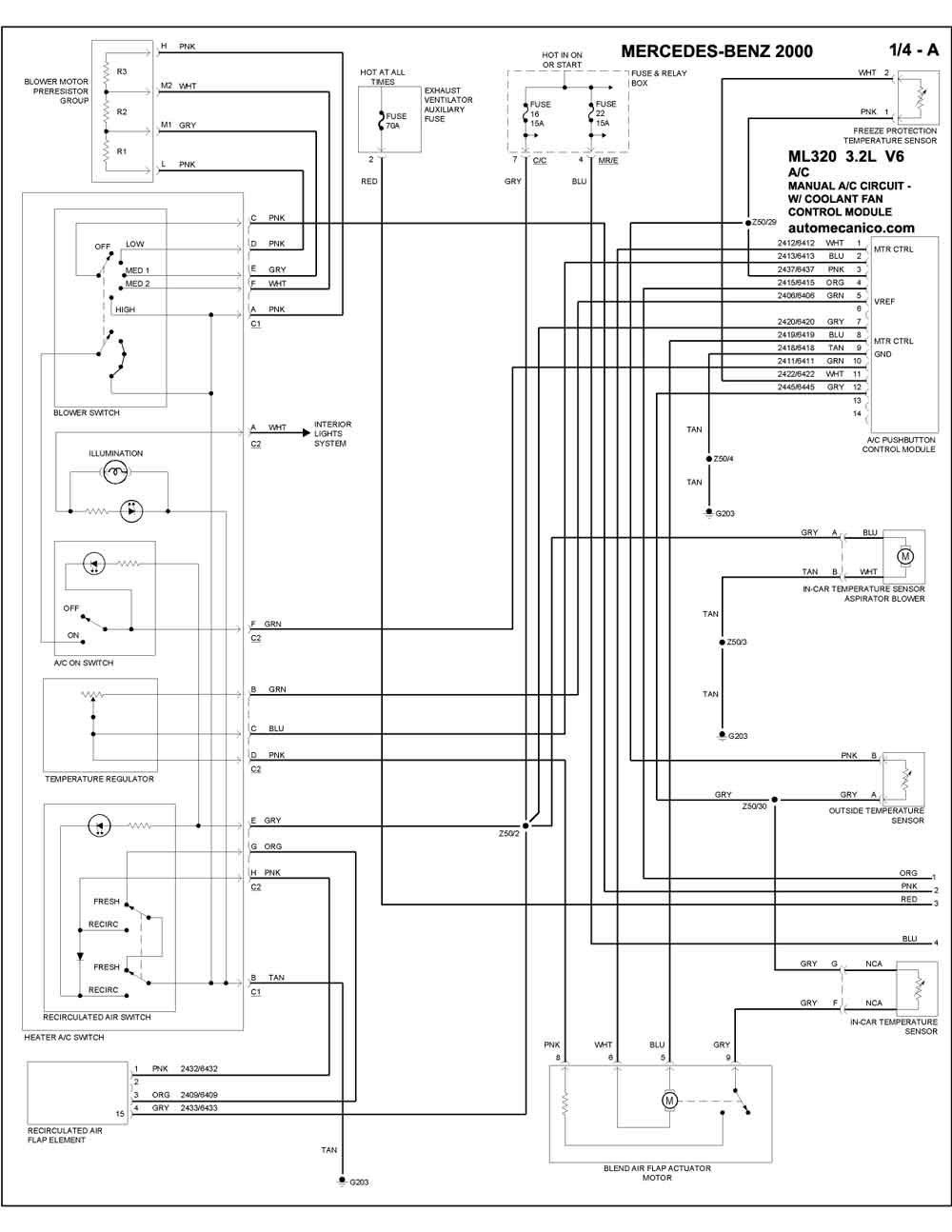

| 3.2L 6 Cil. 1/4A | MANUAL A/C CIRCUIT W/ COOLANT FAN CONTROL MODULE |
| 3.2L 6 Cil. 2/4B | MANUAL A/C CIRCUIT W/ COOLANT FAN CONTROL MODULE |

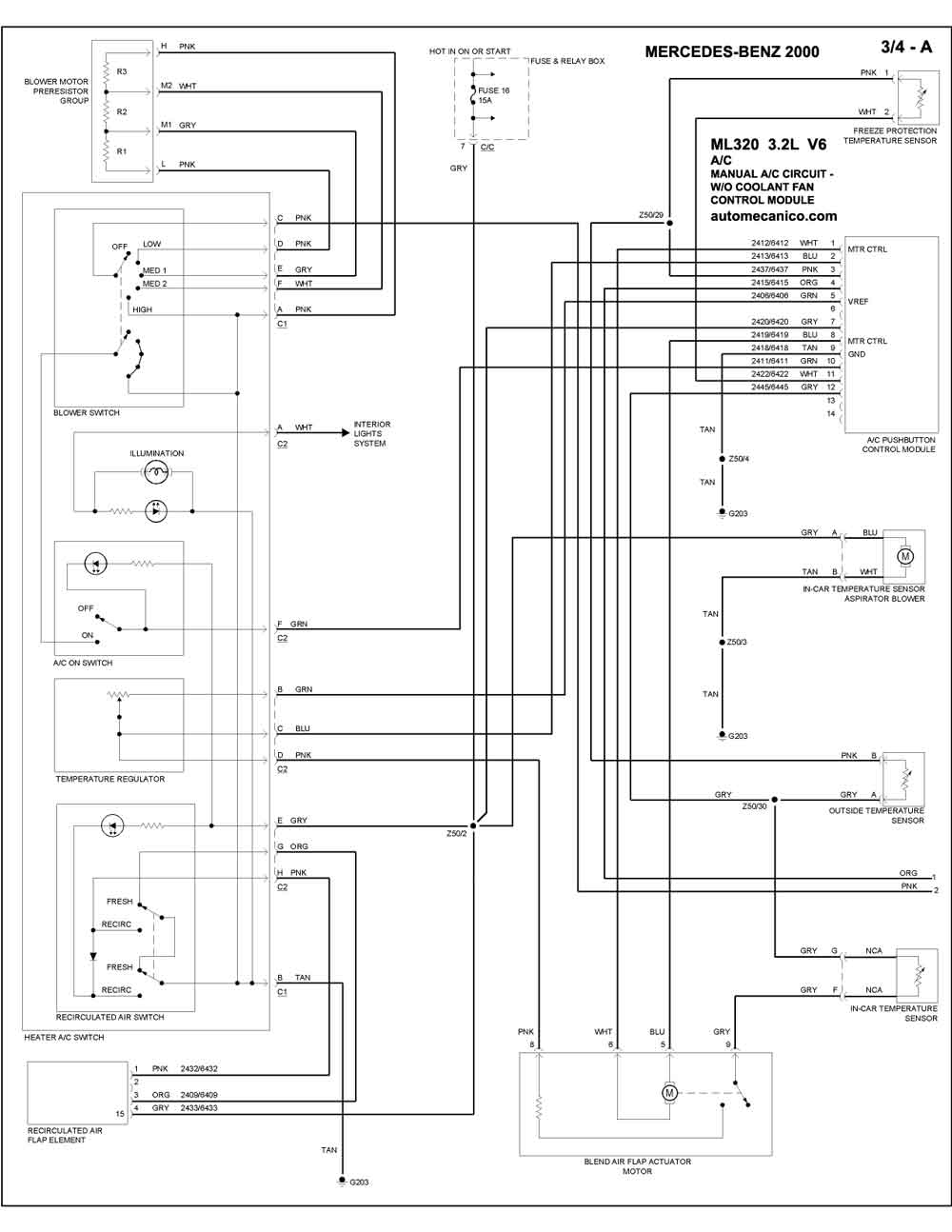

| 3.2L 6 Cil. 3/4A | MANUAL A/C CIRCUIT W/O COOLANT FAN CONTROL MODULE |
| 3.2L 6 Cil. 4/4B | MANUAL A/C CIRCUIT W/O COOLANT FAN CONTROL MODULE |
| ML430 | |
| 4.3L 8 Cil. 1/4A | MANUAL A/C CIRCUIT W/ COOLANT FAN CONTROL MODULE |

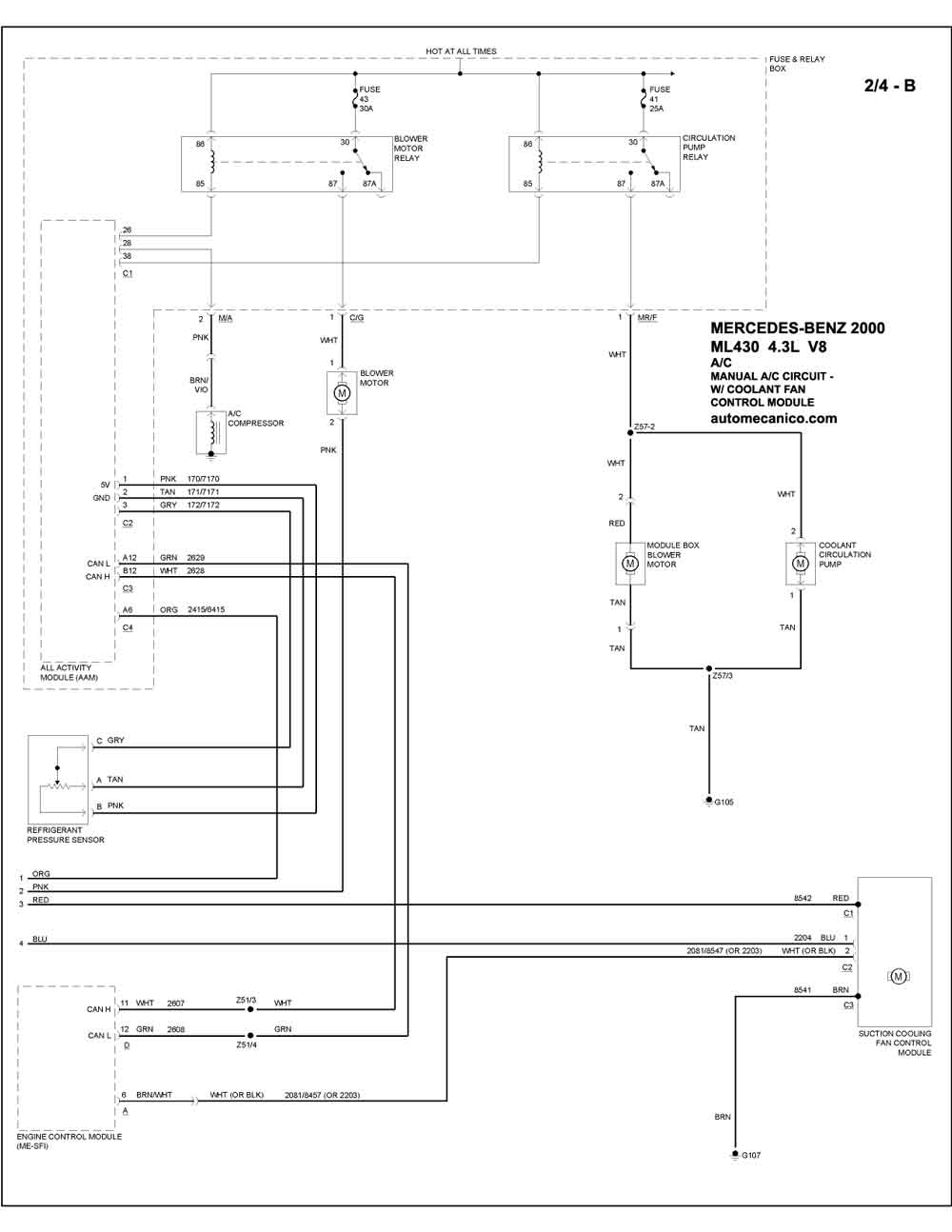

| 4.3L 8 Cil. 2/4B | MANUAL A/C CIRCUIT W/ COOLANT FAN CONTROL MODULE |
| 4.3L 8 Cil. 3/4A | MANUAL A/C CIRCUIT W/O COOLANT FAN CONTROL MODULE |

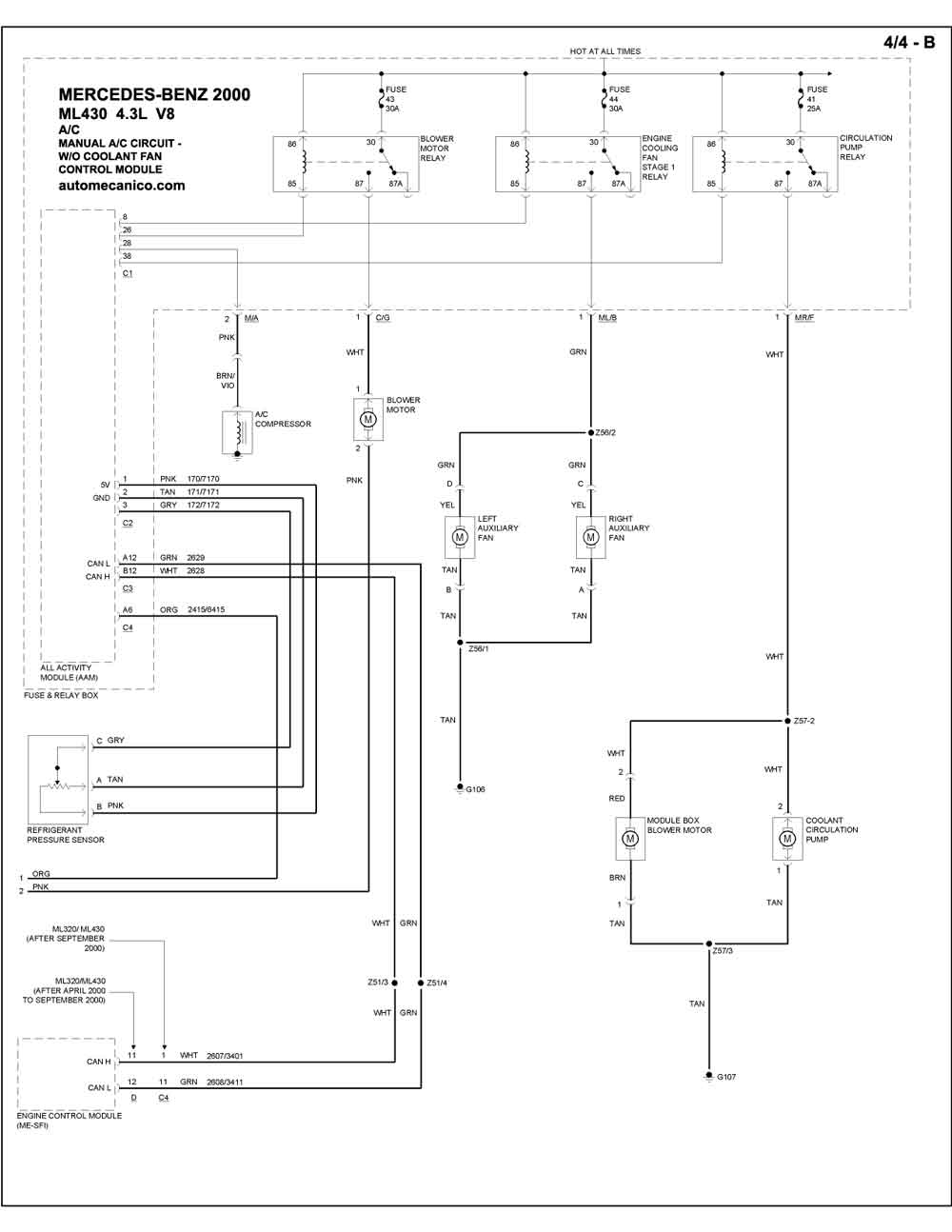

| 4.3L 8 Cil. 4/4B | MANUAL A/C CIRCUIT W/O COOLANT FAN CONTROL MODULE |
| S430 | |

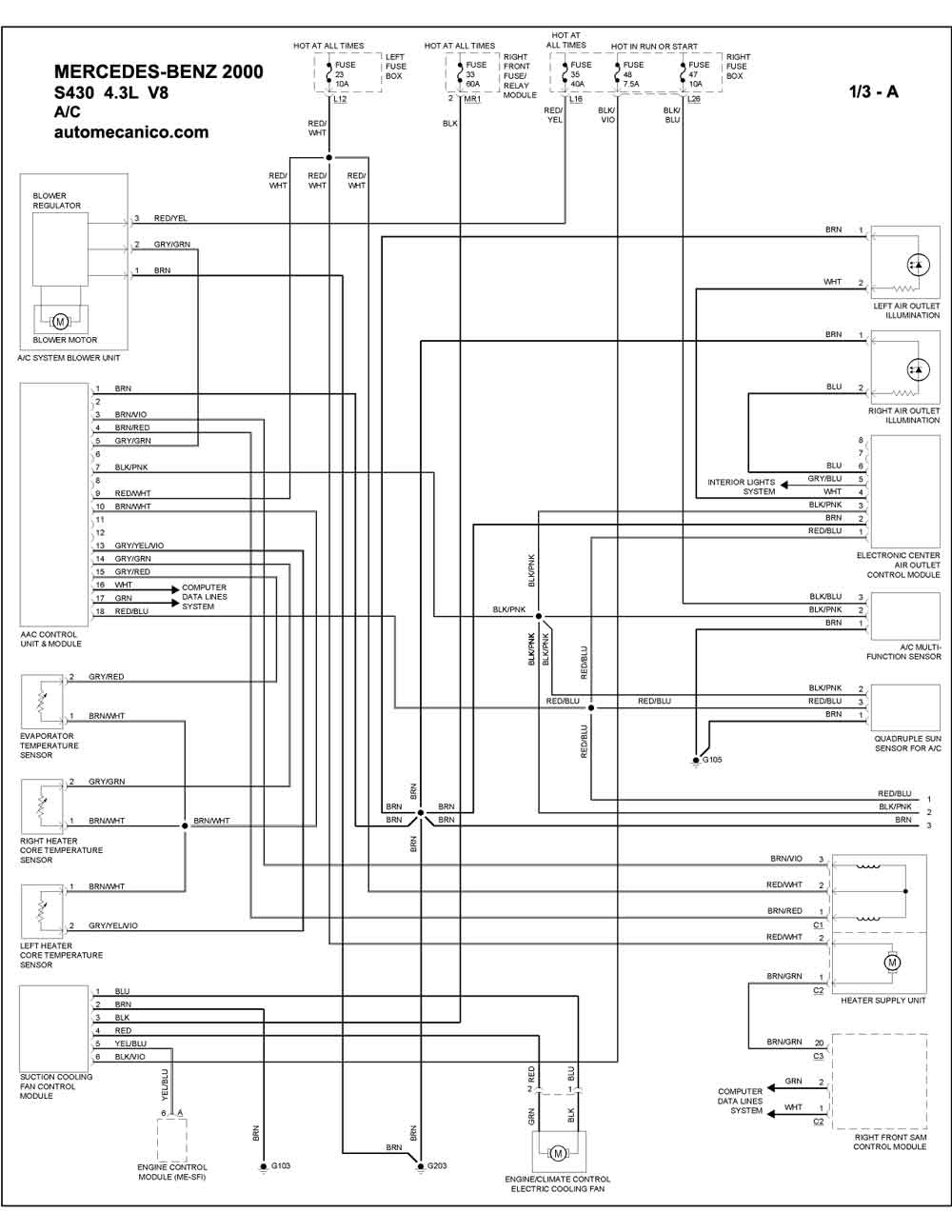

| 4.3L 8 Cil. 1/3A | AAC CONTROL UNIT MODULE |
| 4.3L 8 Cil. 2/3B | ELECTRONIC STEPPER MOTOR CONTROL MODULE |
| 4.3L 8 Cil. 3/3 | REAR A/C CIRCUIT |
| S500 | |
| 5.0L 8 Cil. 1/3A | AAC CONTROL UNIT MODULE |

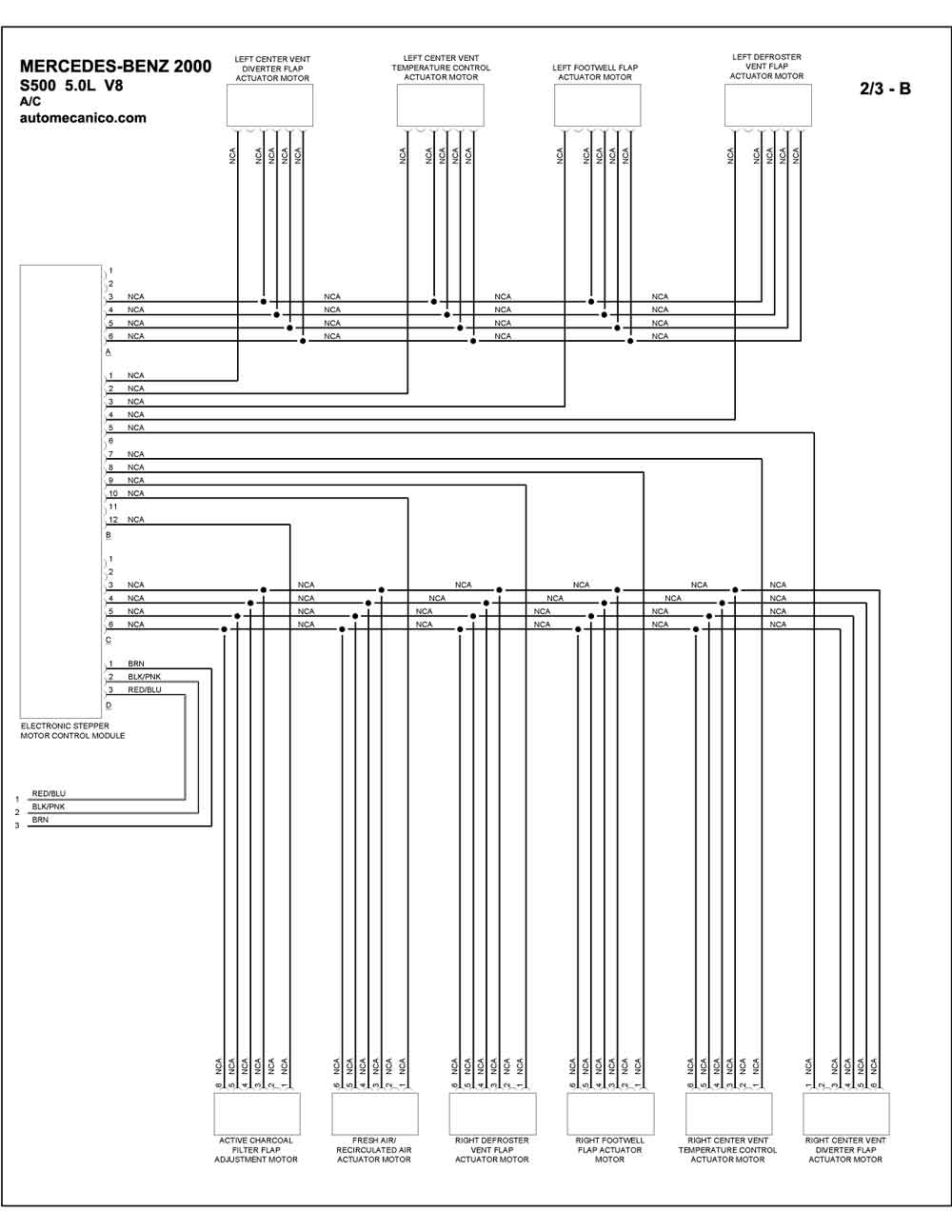

| 5.0L 8 Cil. 2/3B | ELECTRONIC STEPPER MOTOR CONTROL MODULE |

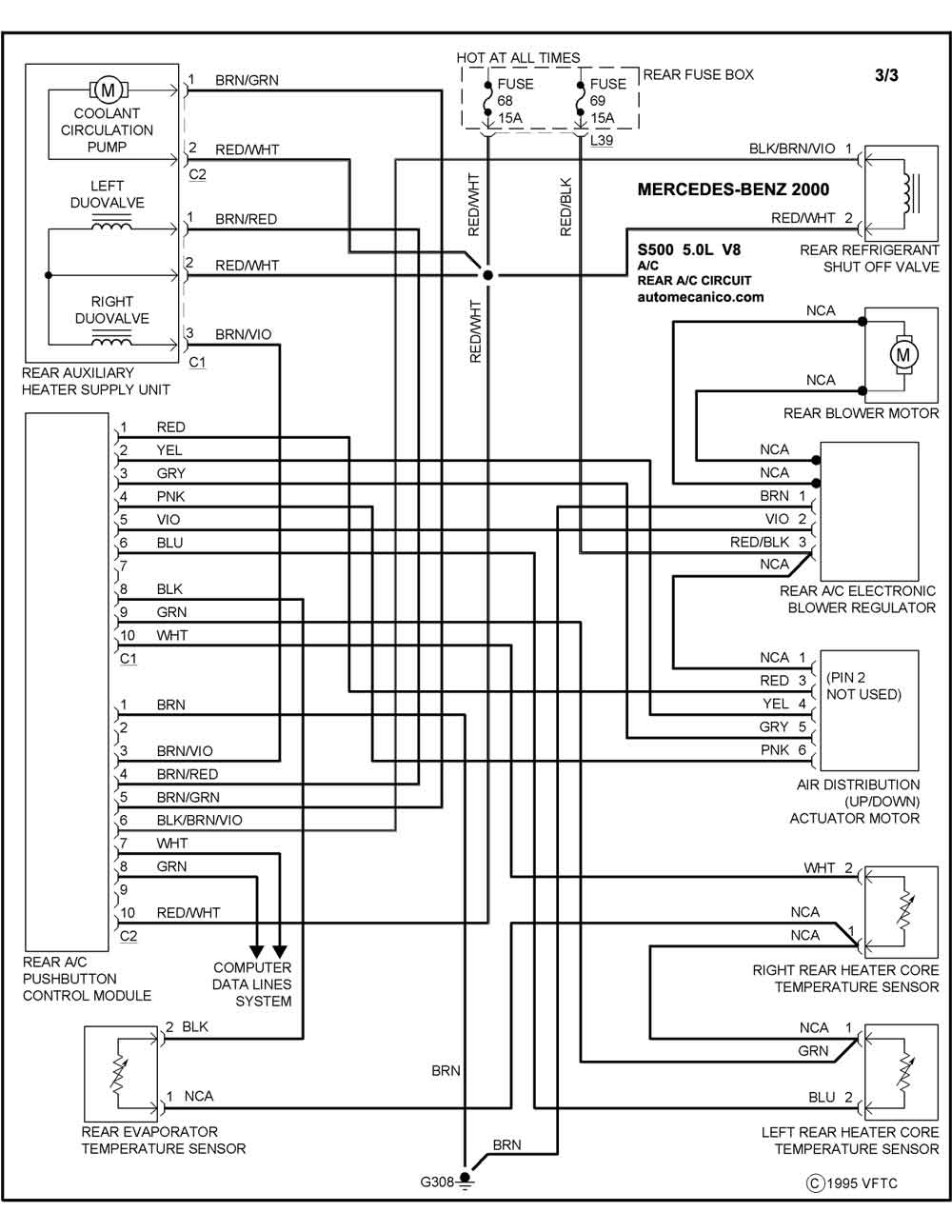

| 5.0L 8 Cil.. 3/3 | REAR A/C CIRCUIT |
| SLK230 | |

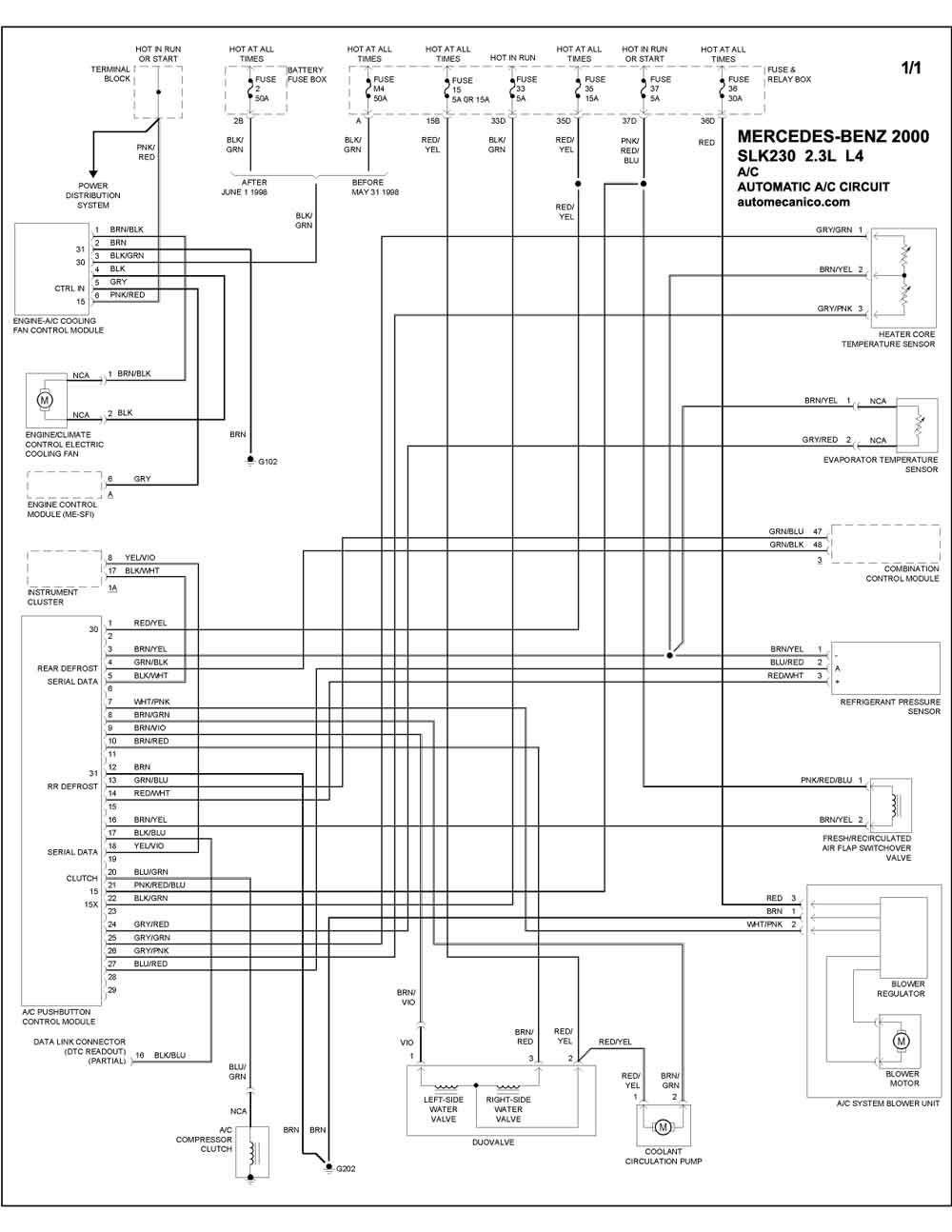

| 2.3L 4 Cil. 1/1 | AUTOMATIC A/C CIRCUIT |
