| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - MITSUBISHI 2000 |
| DIAMANTE | |

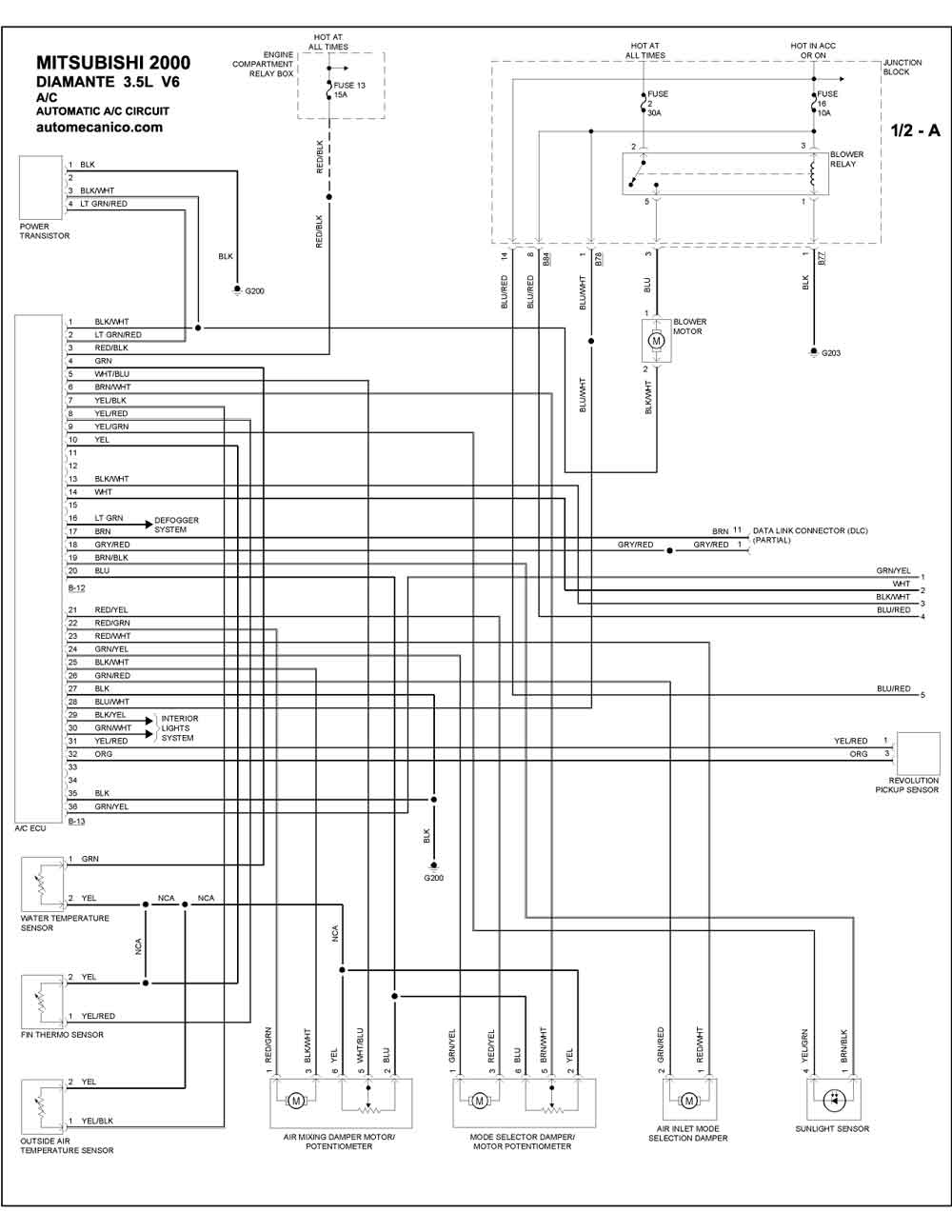

| 3.5L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

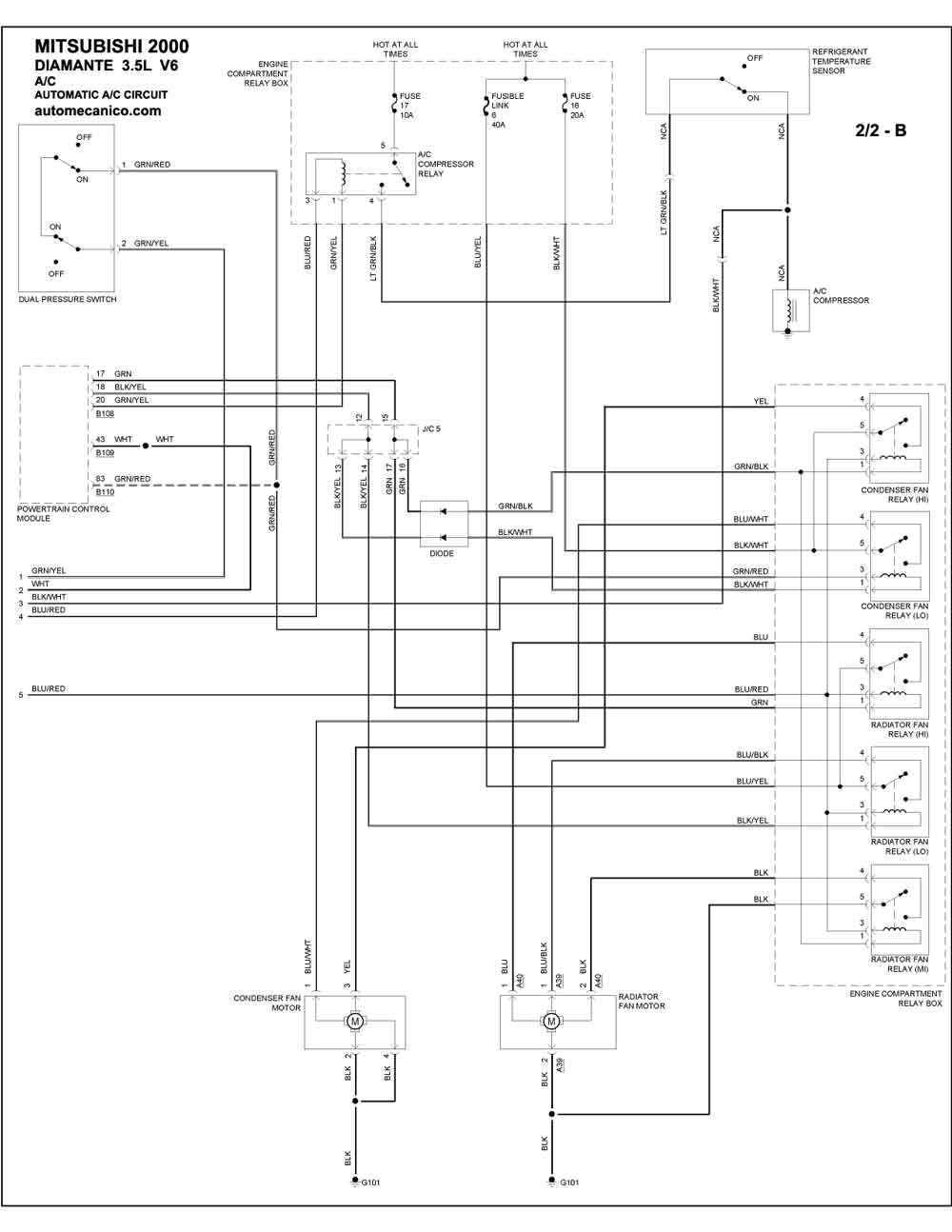

| 3.5L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| ECLIPSE | |

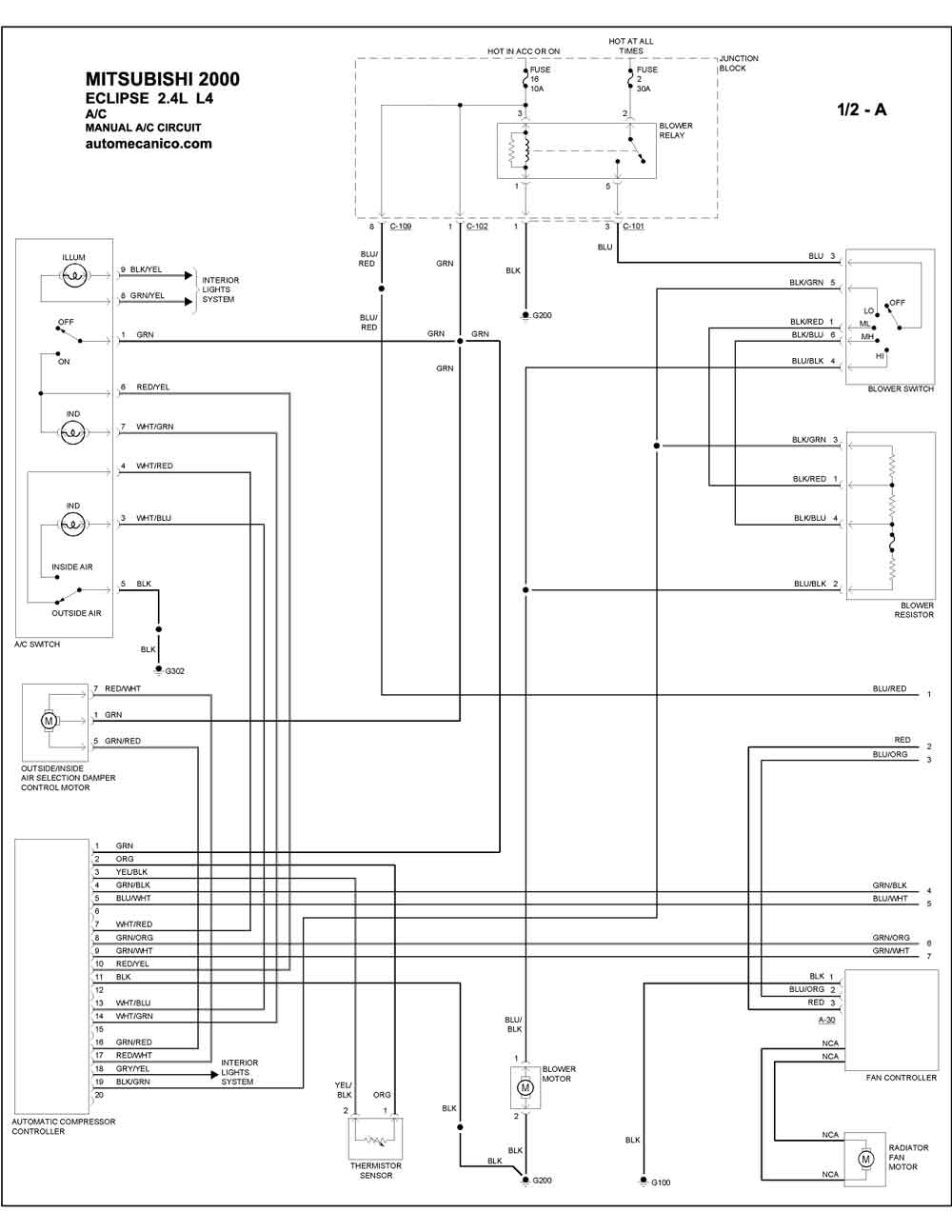

| 2.4L 4 CILINDROS 1/2A | MANUAL A/C CIRCUIT |

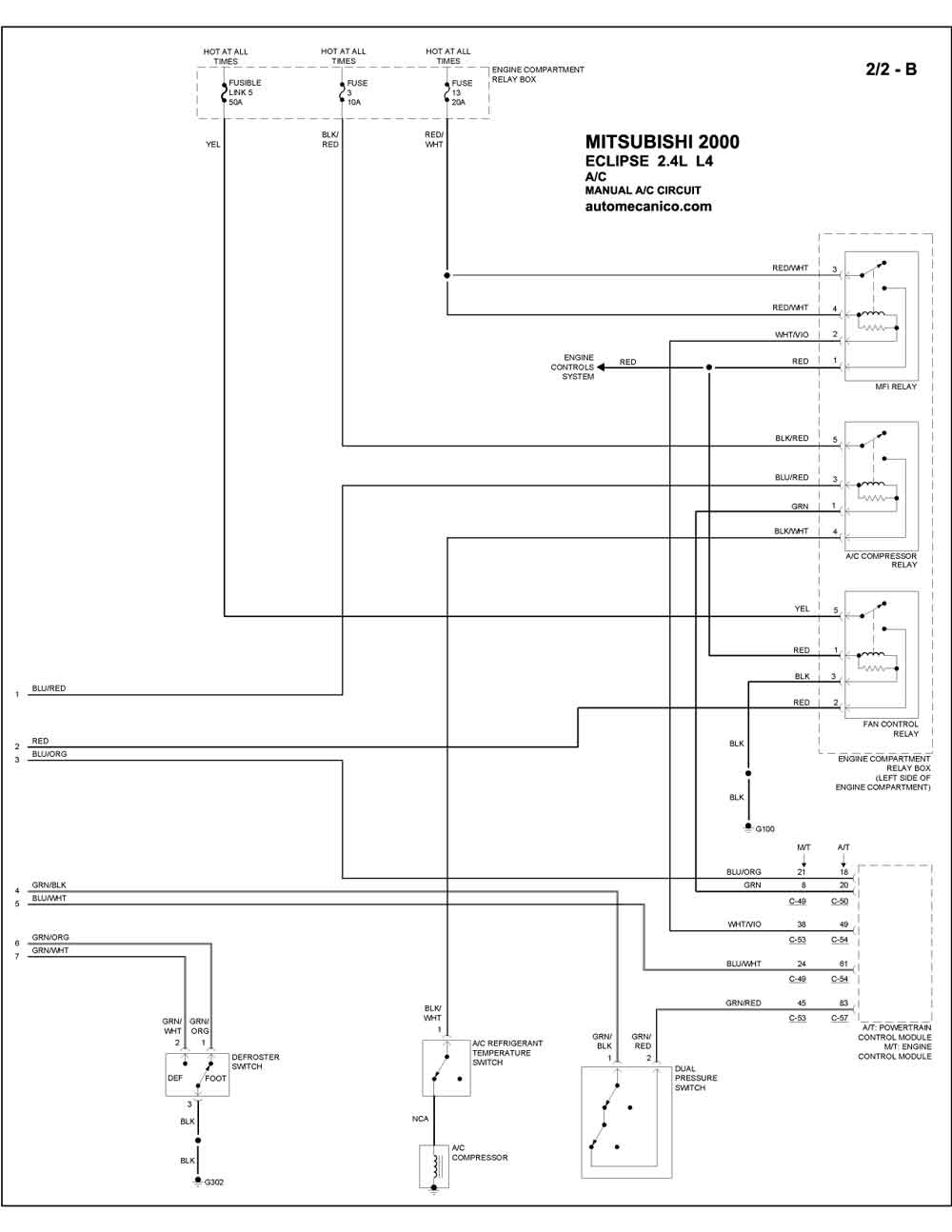

| 2.4L 4 CILINDROS 2/2B | MANUAL A/C CIRCUIT |
| ECLIPSE | |
| 3.0L 6 CILINDROS 1/2A | MANUAL A/C CIRCUIT |
| 3.0L 6 CILINDROS. 2/2B | MANUAL A/C CIRCUIT |
| GALANT | |

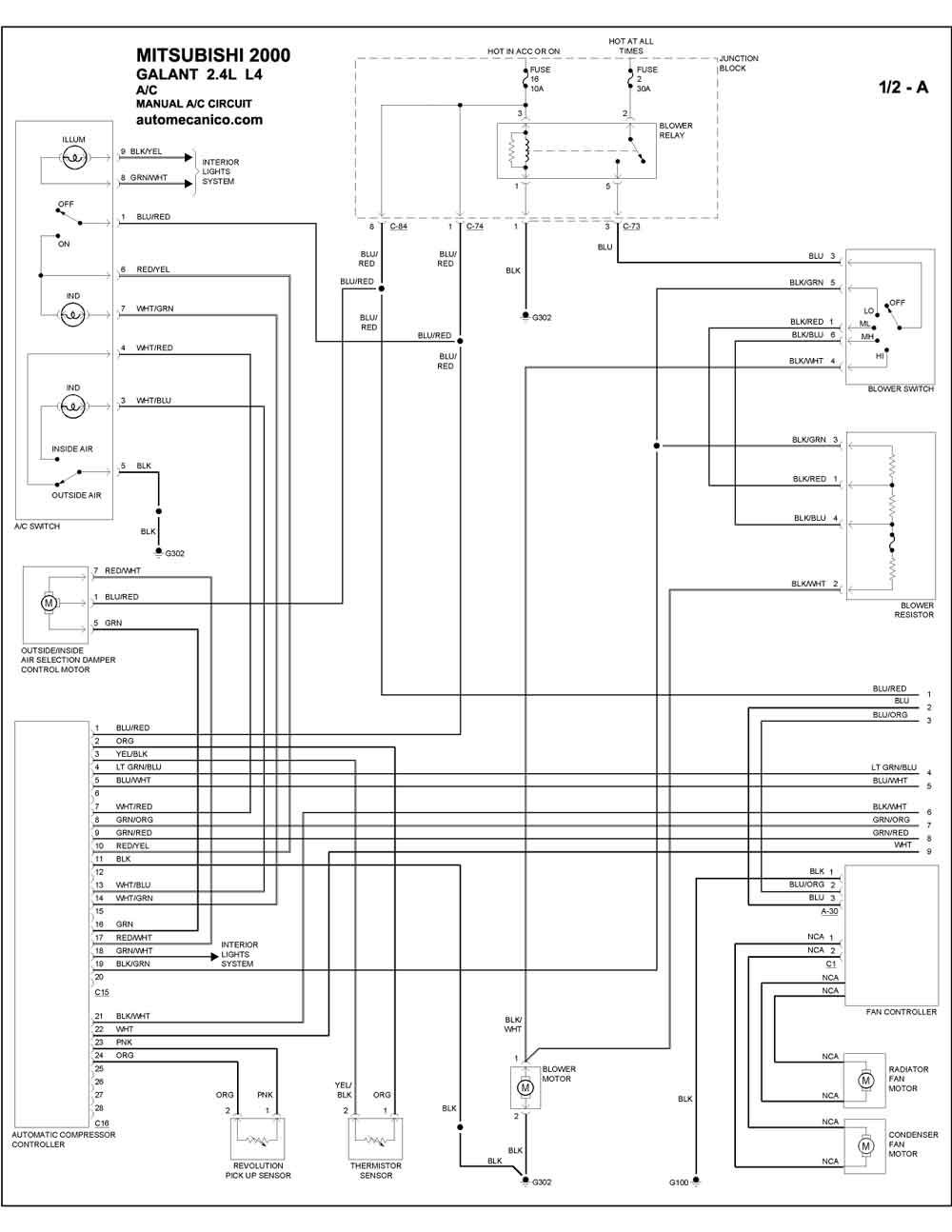

| 2.4L 4 CILINDROS 1/2A | MANUAL A/C CIRCUIT |
| 2.4L 4 CILINDROS 2/2B | MANUAL A/C CIRCUIT |
| GALANT | |
| 3.0L 6 CILINDROS 1/2A | MANUAL A/C CIRCUIT |

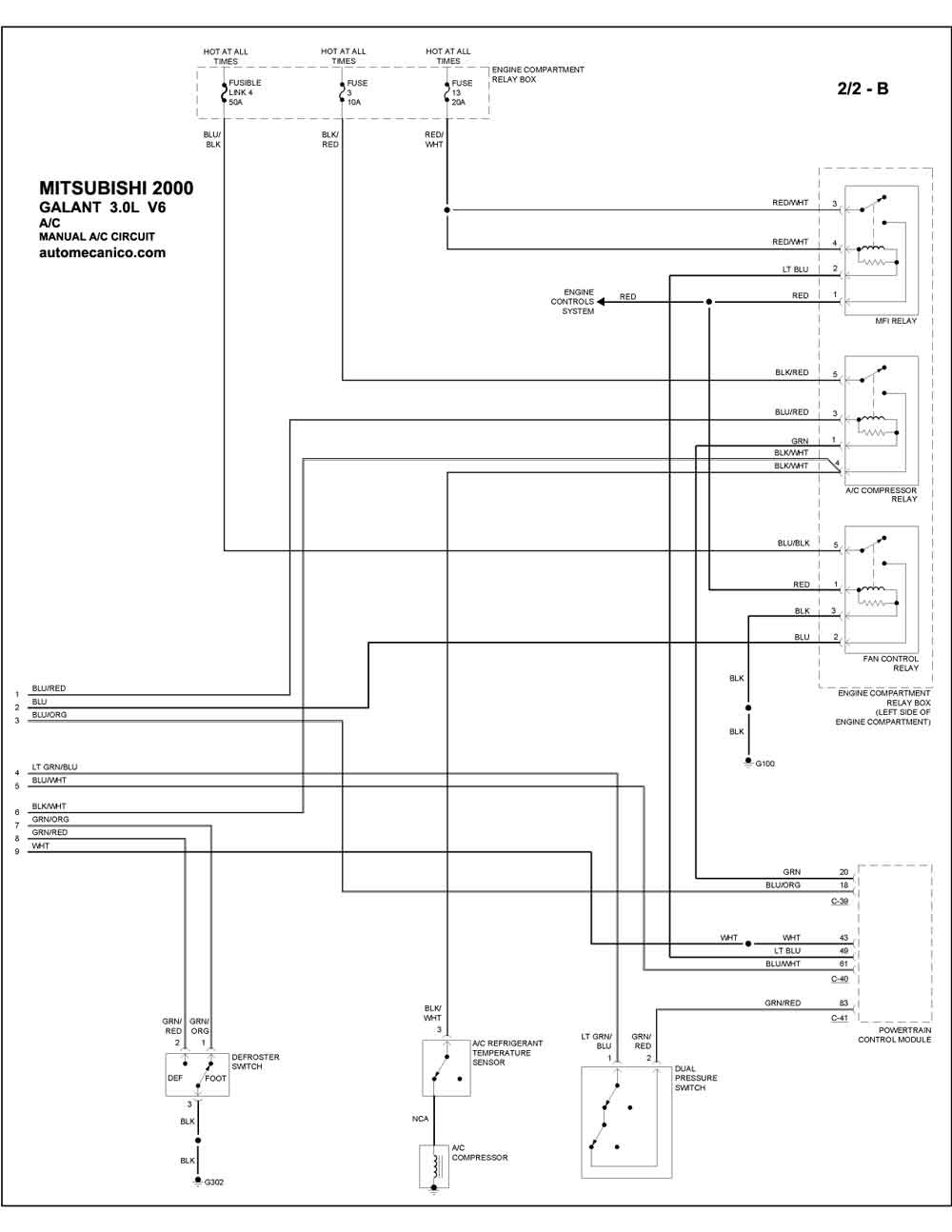

| 3.0L 6 CILINDROS 2/2B | MANUAL A/C CIRCUIT |
