| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - MITSUBISHI 2000 |
2000 - Diagramas MITSUBISHI : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - MITSUBISHI 2000 |
| MIRAGE | |
| 1.5L 4 CILINDROS 1/2 | HEATER CIRCUIT |

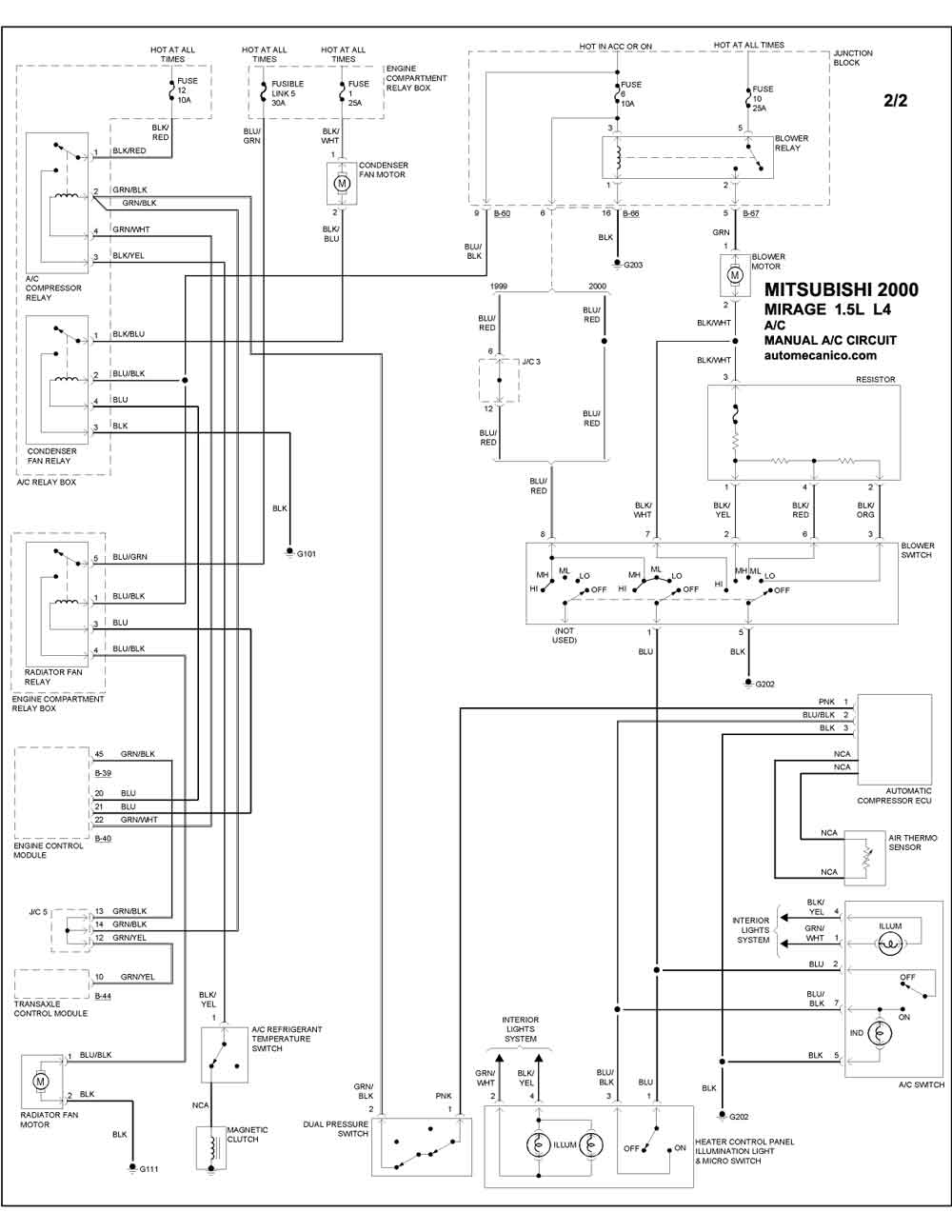

| 1.5L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |

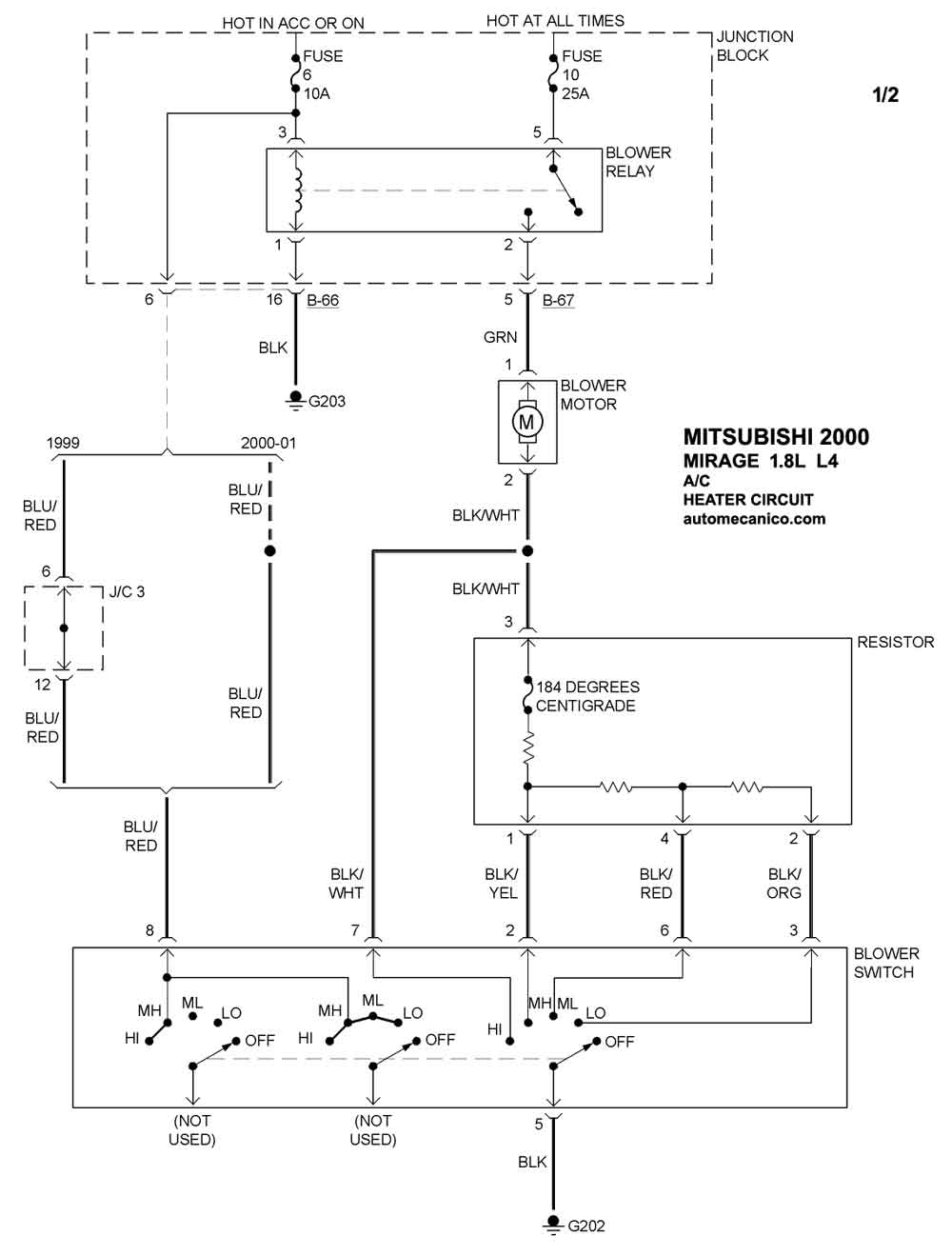

| 1.8L 4 CILINDROS 1/2 | HEATER CIRCUIT |

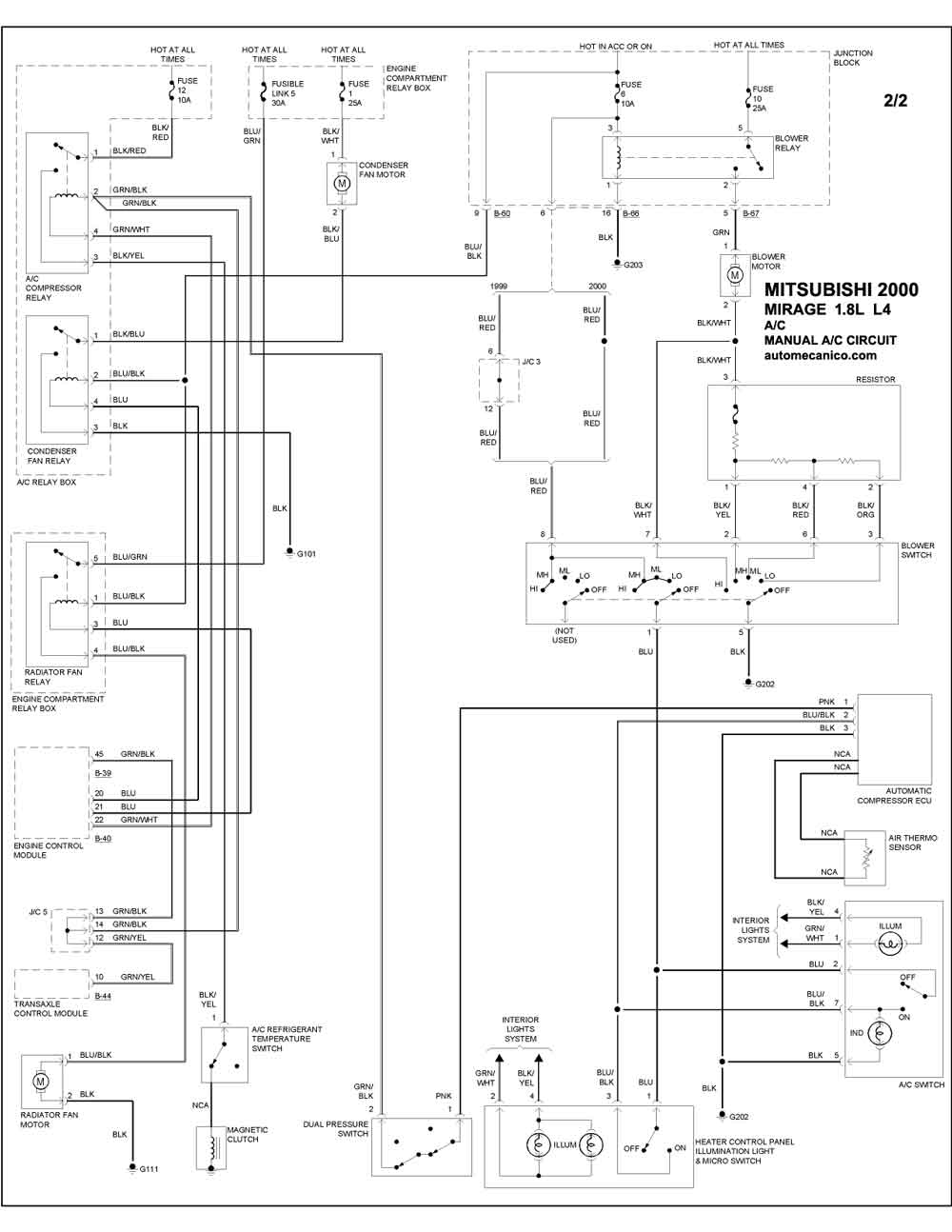

| 1.8L 4 CILINDROS 2/ | MANUAL A/C CIRCUIT |
| MONTERO | |

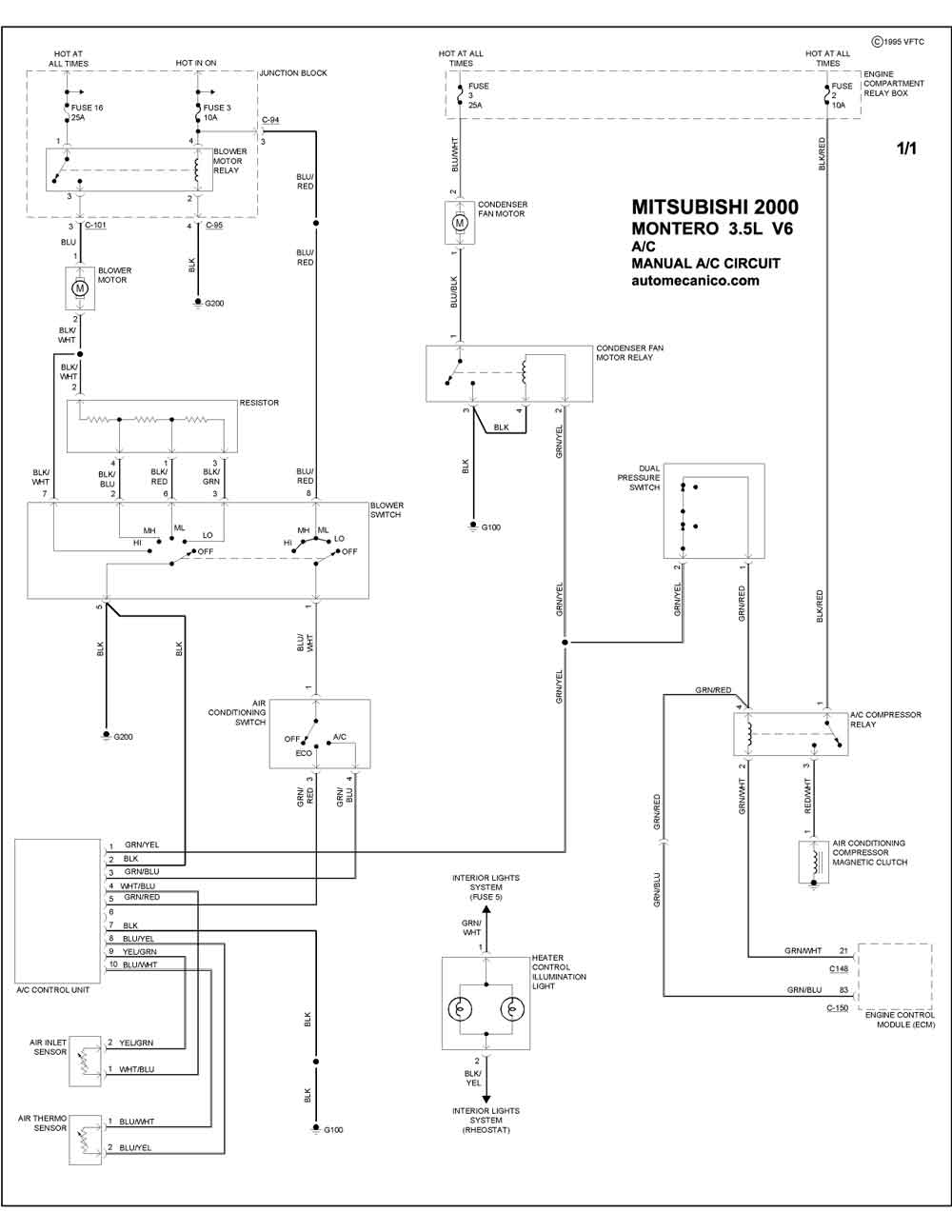

| 3.5L 6 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| MONTERO SPORT | |

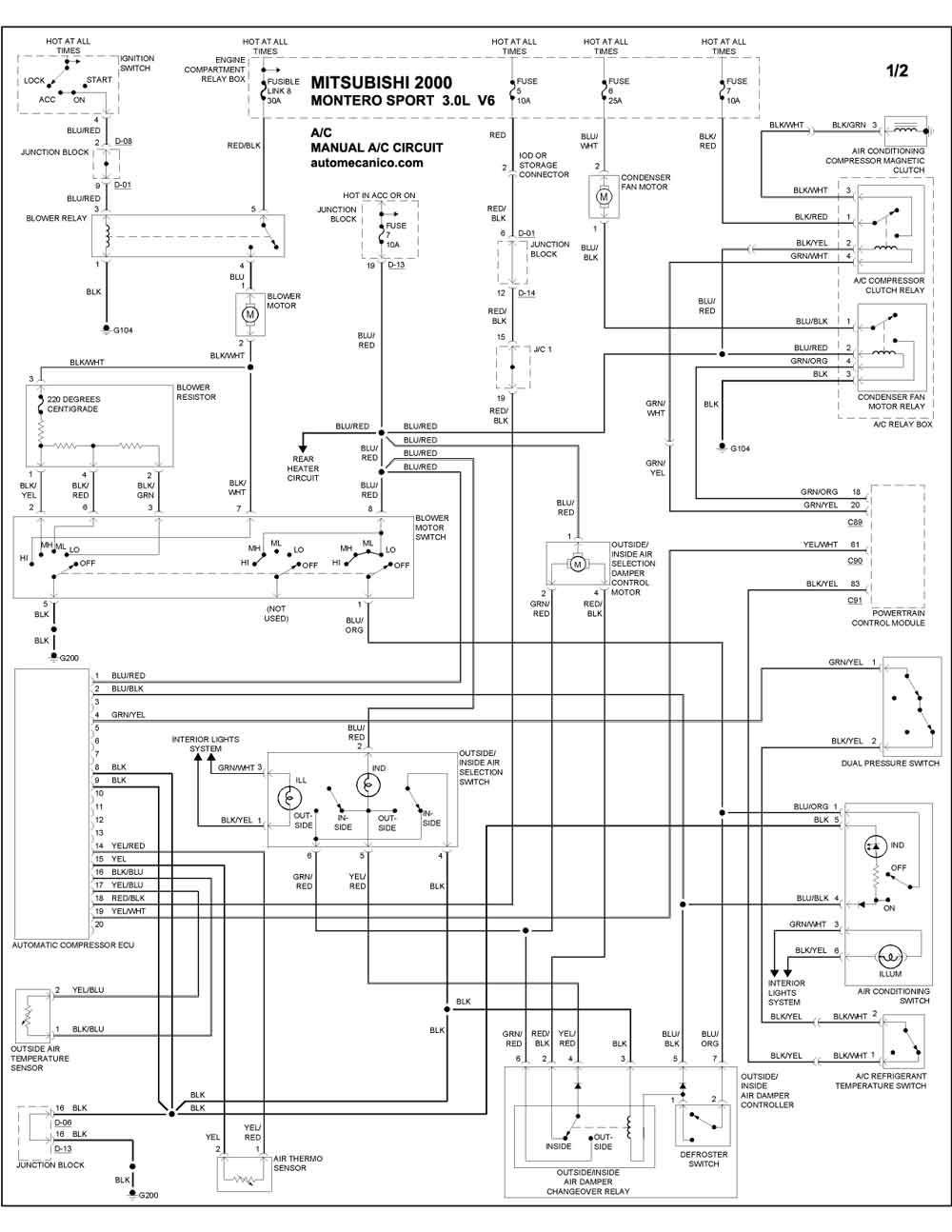

| 3.0L 6 CILINDROS | MANUAL A/C CIRCUIT 1/2 |

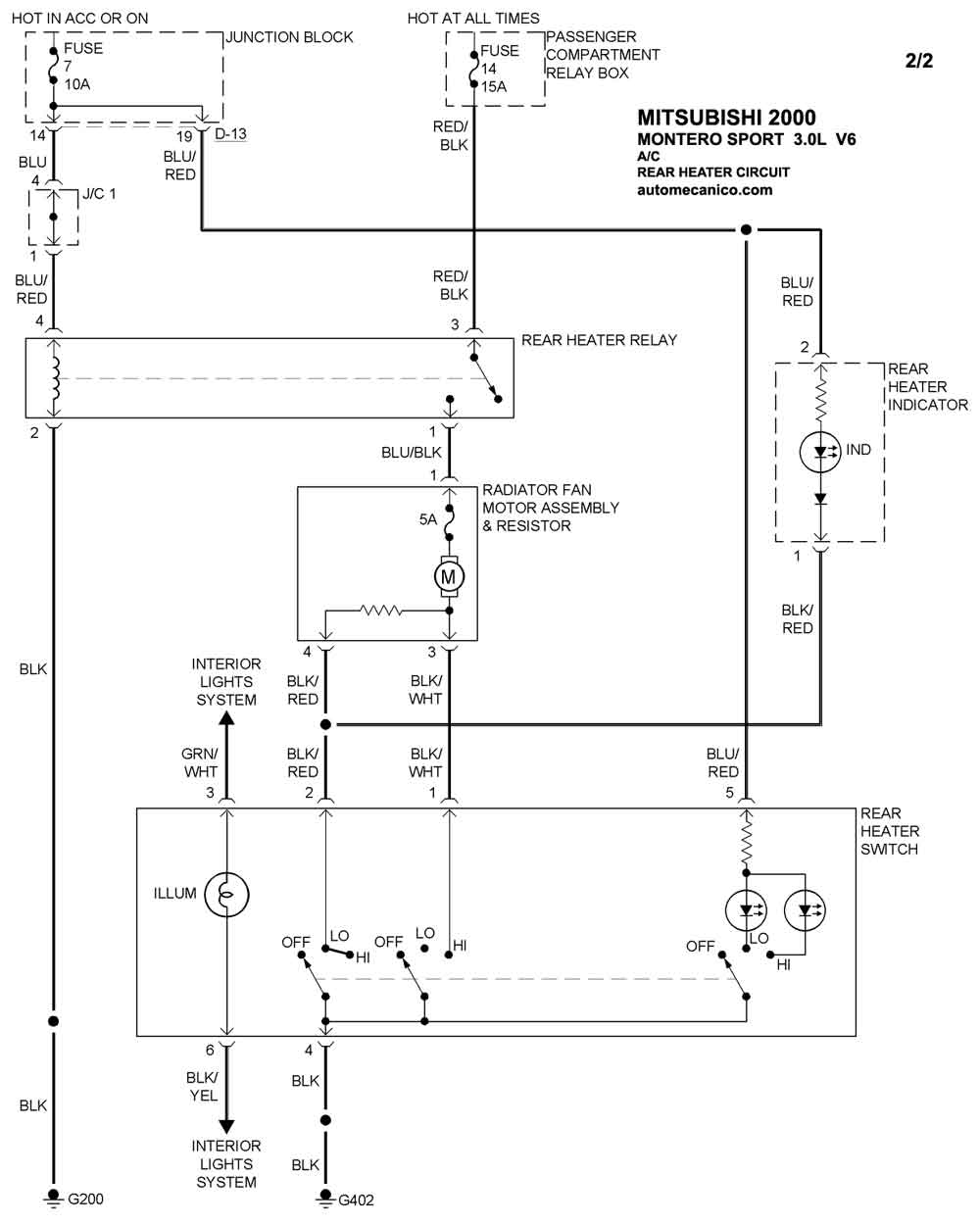

| 3.0L 6 CILINDROS | REAR HEATER CIRCUIT 2/2 |
| 3.5L 6 CILINDROS | MANUAL A/C CIRCUIT 1/2 |
| 3.5L 6 CILINDROS | REAR HEATER CIRCUIT 2/2 |
