| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - NISSAN 2000 |
2000 - Diagramas NISSAN : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - NISSAN 2000 |
| ALTIMA | |

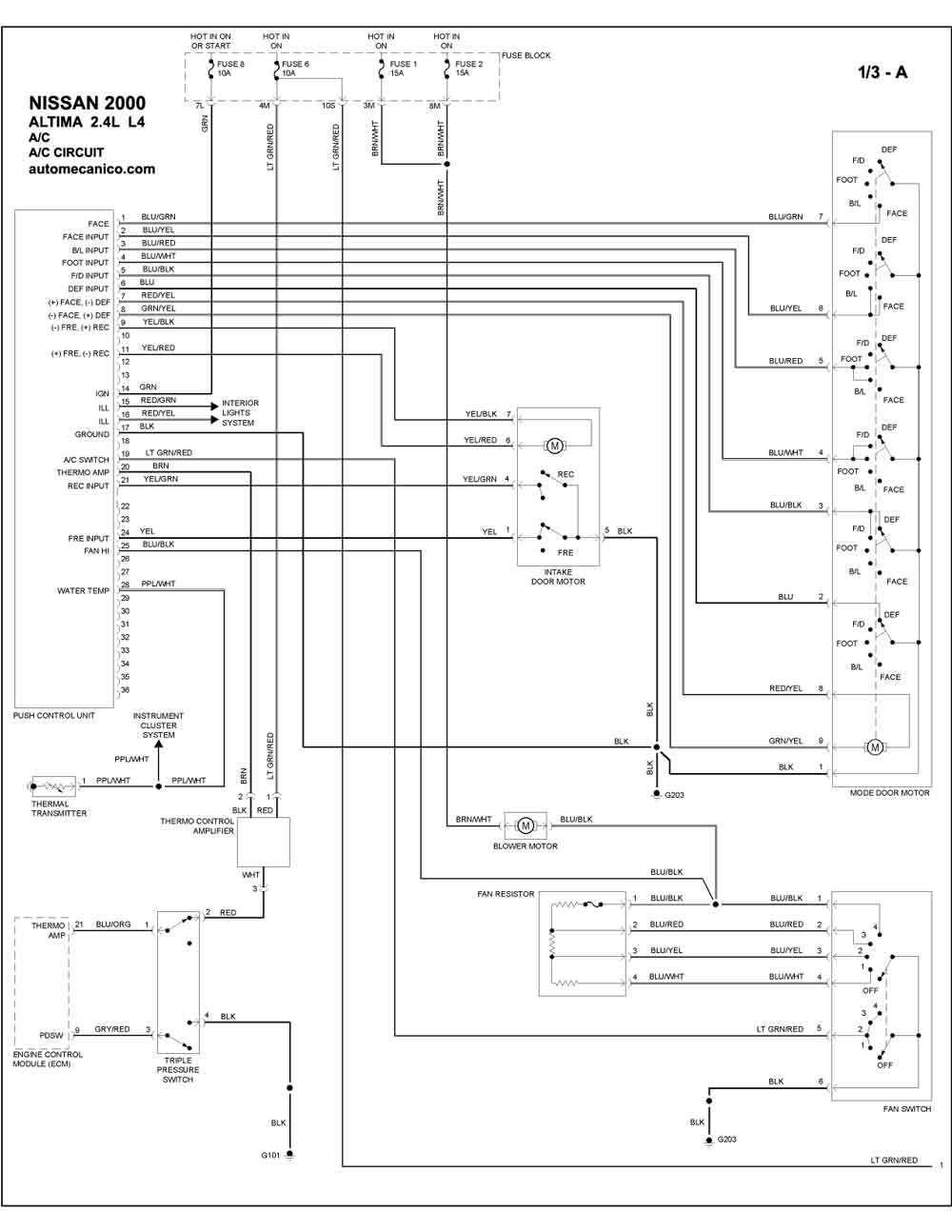

| 2.4L 4 CILINDROS 1/3A | A/C CIRCUIT |

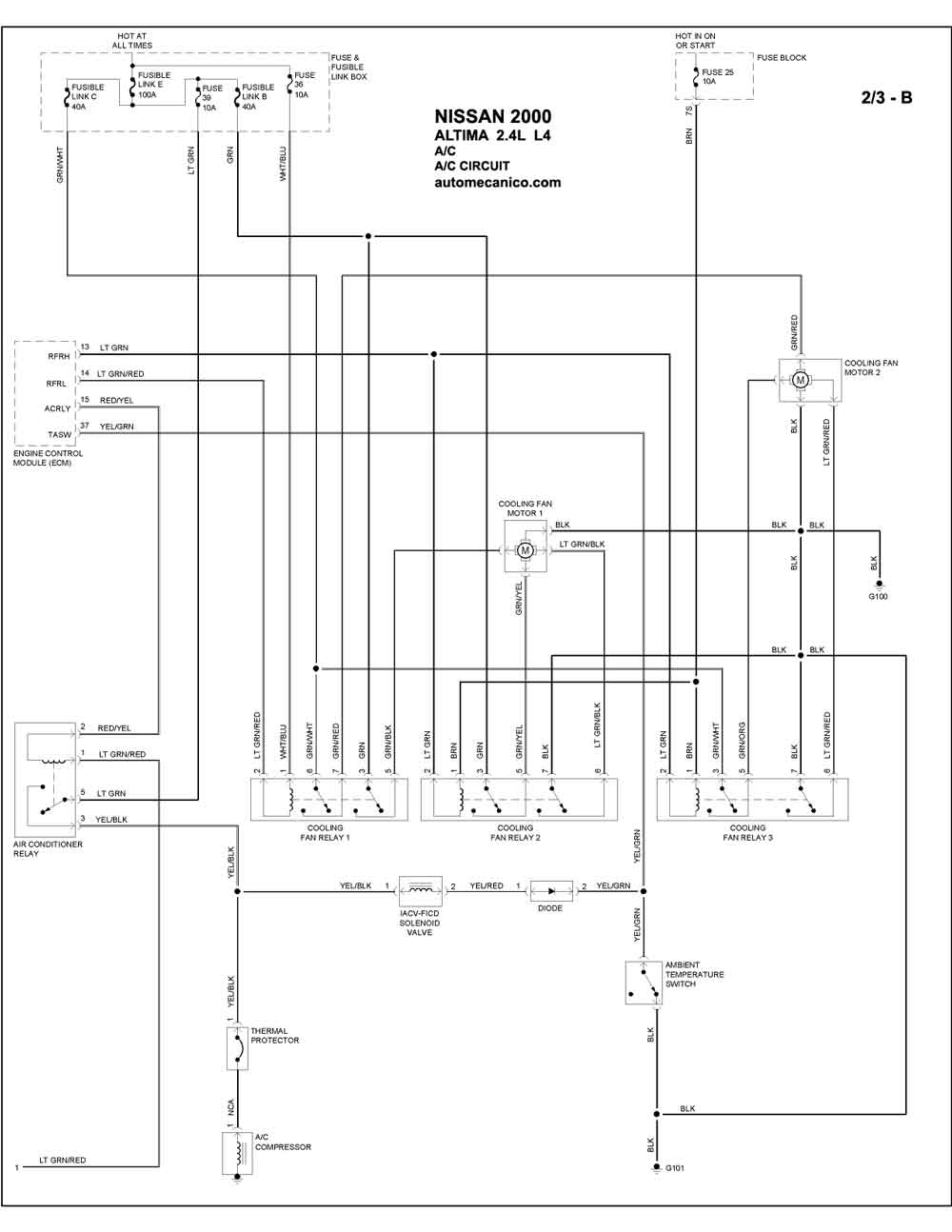

| 2.4L 4 CILINDROS 2/3B | A/C CIRCUIT |

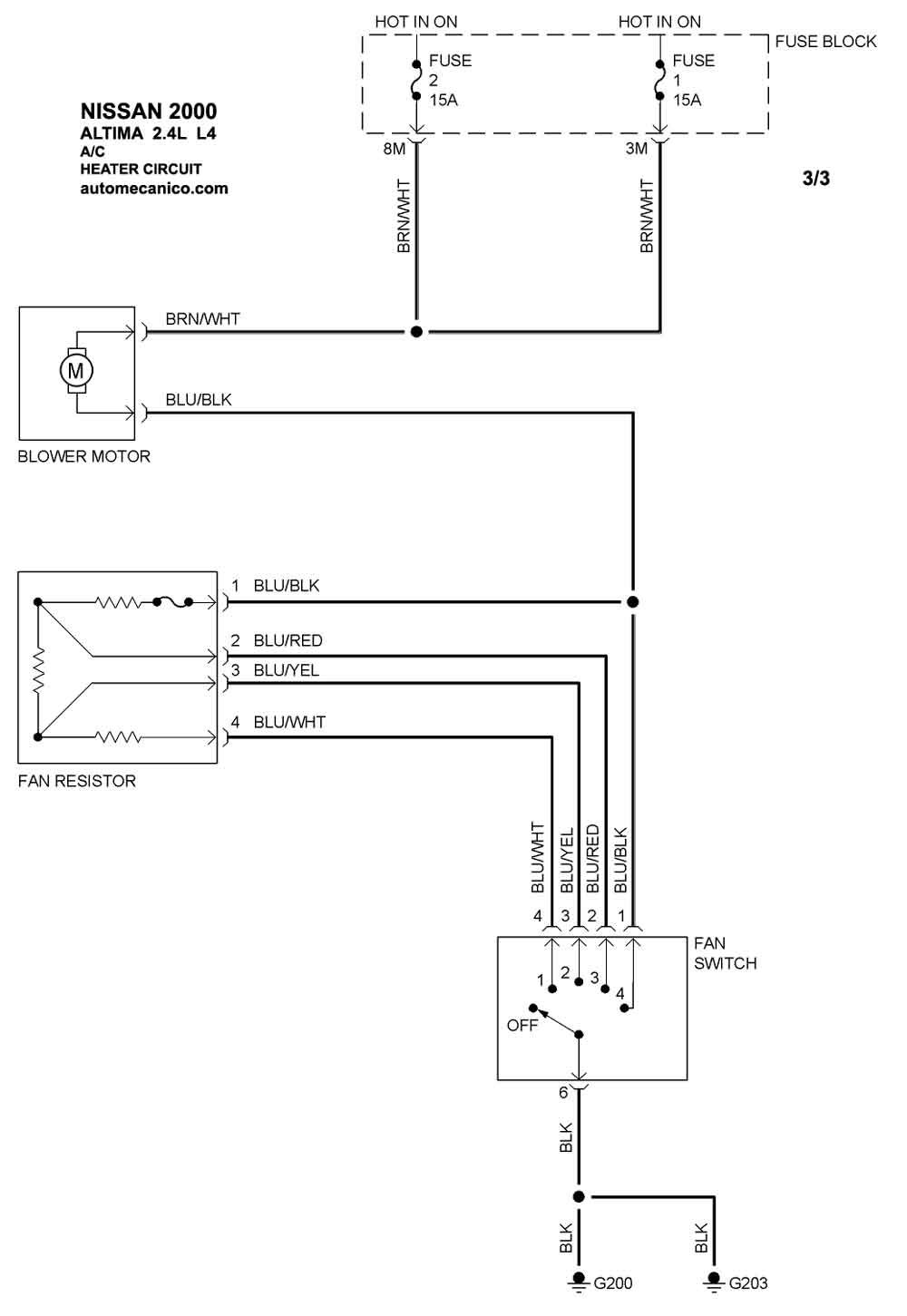

| 2.4L 4 CILINDROS 3/3 | HEATER CIRCUIT |
| FRONTIER | |

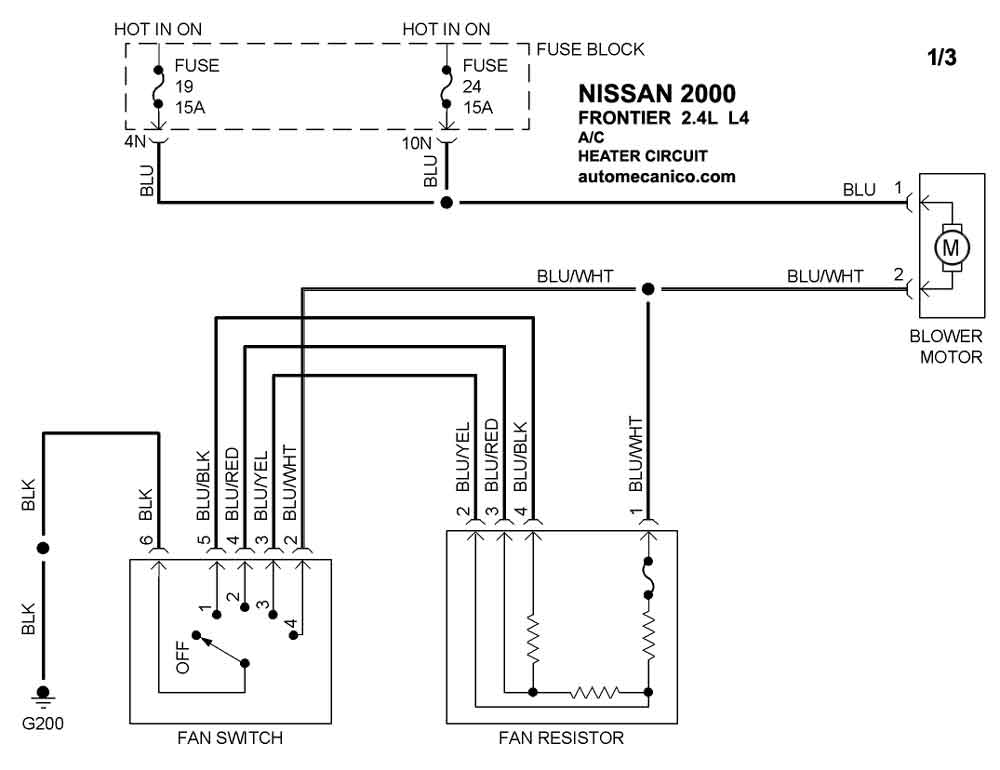

| 2.4L 4 CILINDROS 1/3 | HEATER CIRCUIT |

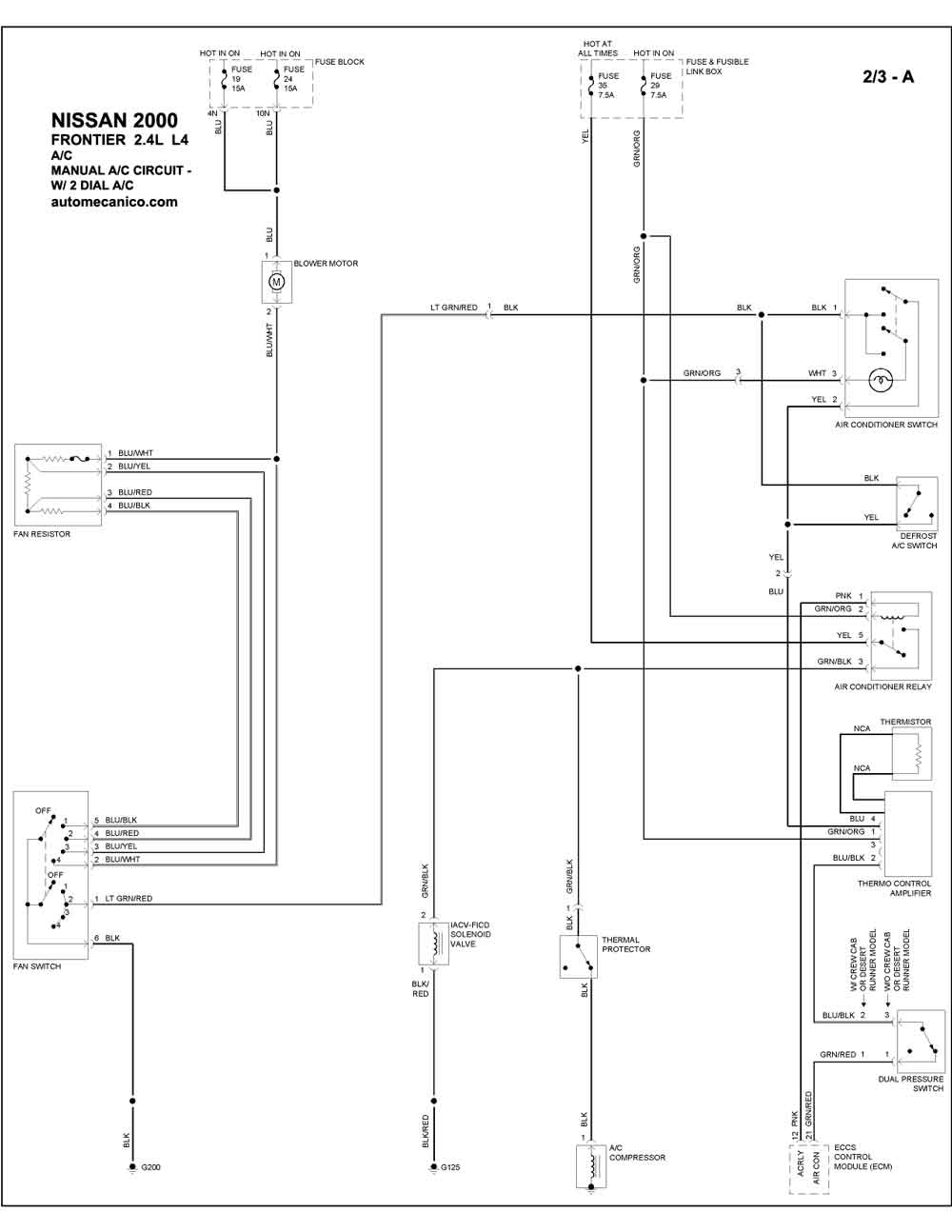

| 2.4L 4 CILINDROS 2/3A | MANUAL A/C CIRCUIT - W/ 2 DIAL A/C |
| 2.4L 4 CILINDROS 3/3B | MANUAL A/C CIRCUIT - W/ 2 DIAL A/C |
| FRONTIER | |

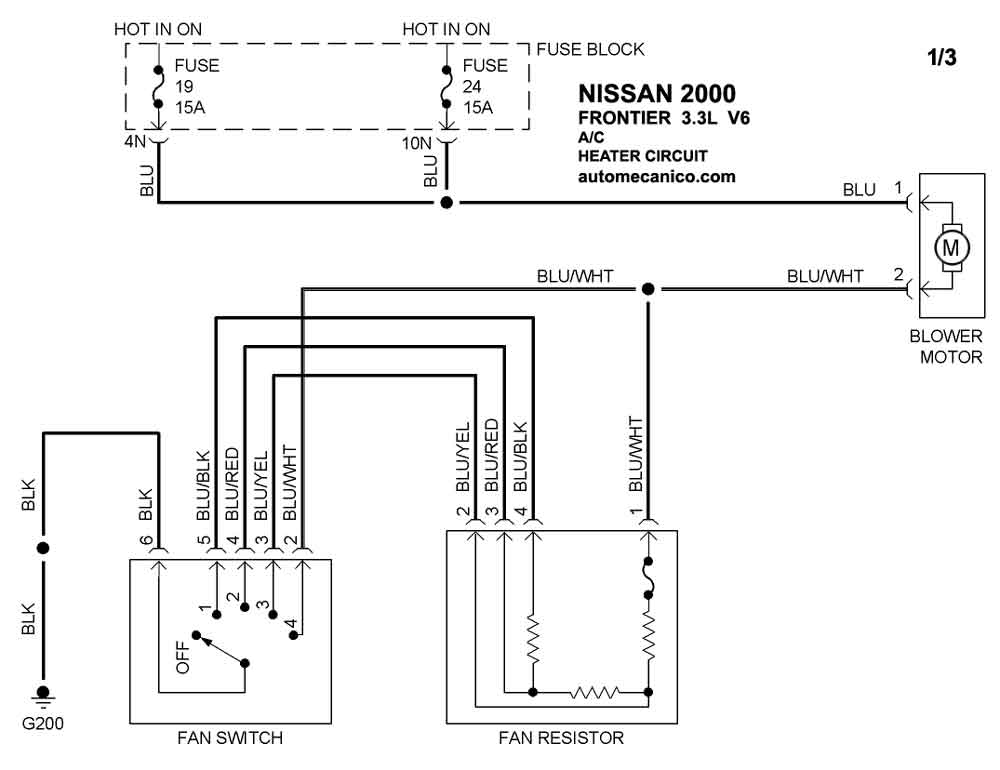

| 3.3L 6 CILINDROS 1/3 | HEATER CIRCUIT |
| 3.3L 6 CILINDROS 2/3A | MANUAL A/C CIRCUIT - W/ 2 DIAL A/C |

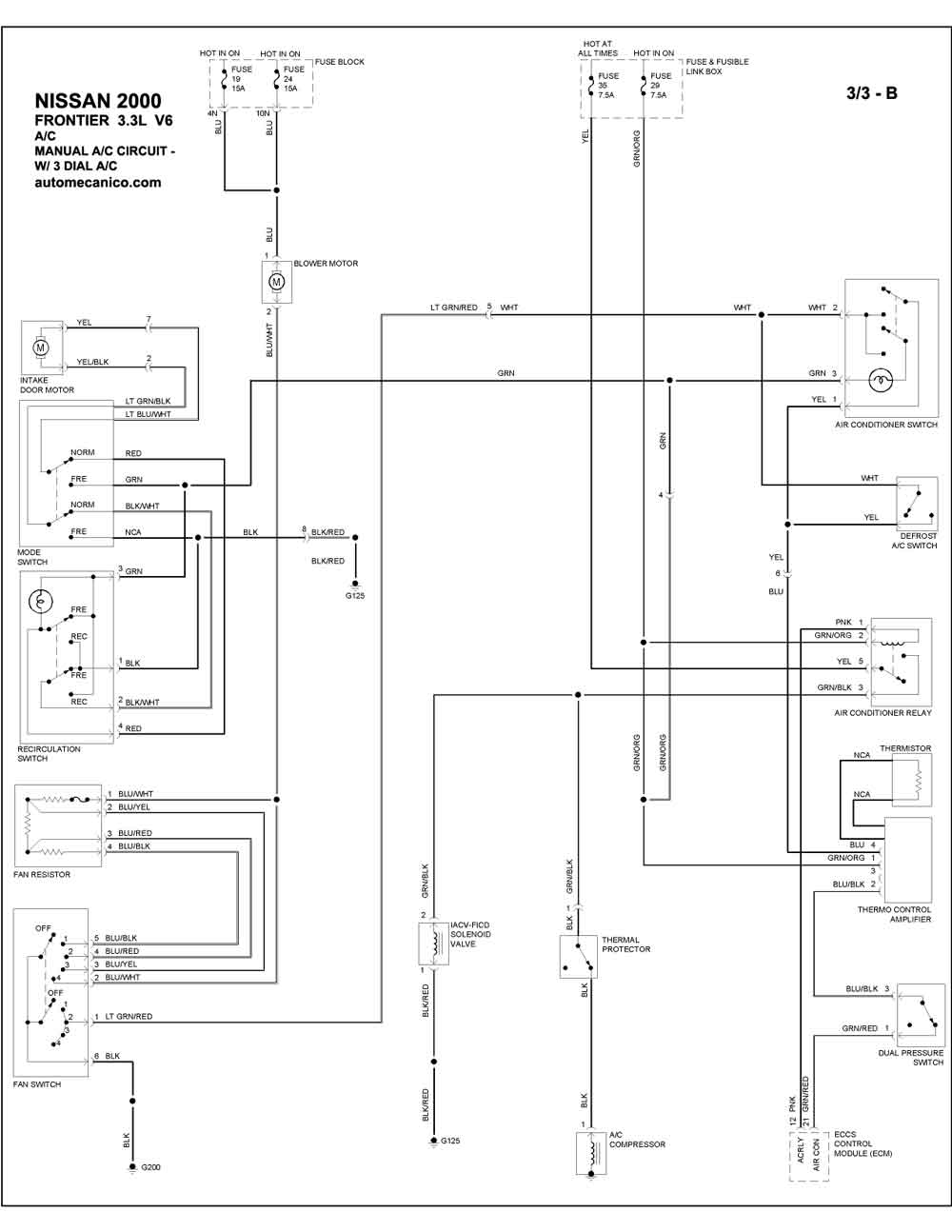

| 3.3L 6 CILINDROS 3/3B | MANUAL A/C CIRCUIT - W/ 2 DIAL A/C |
| MAXIMA | |

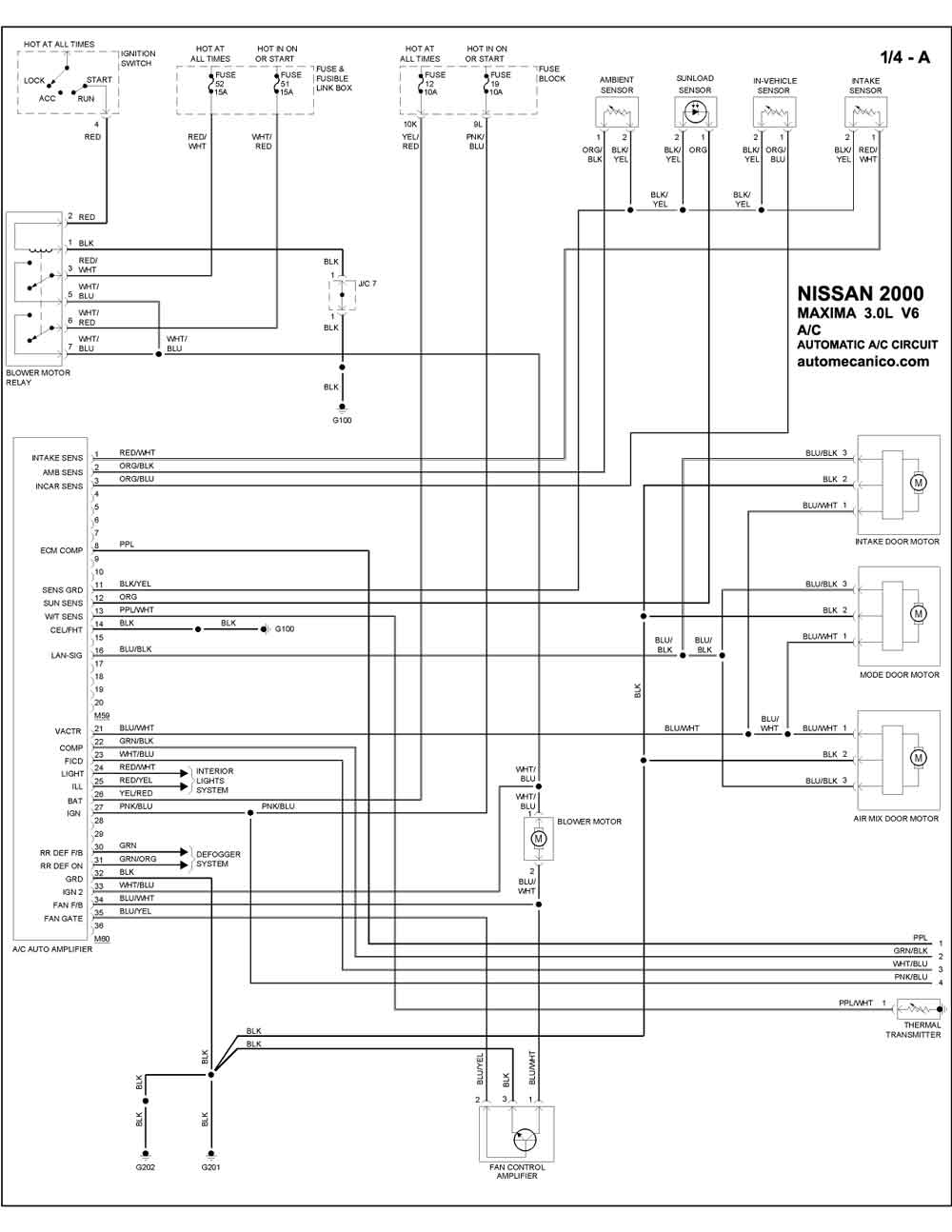

| 3.0L 6 CILINDROS 1/4A | AUTOMATIC A/C CIRCUIT |

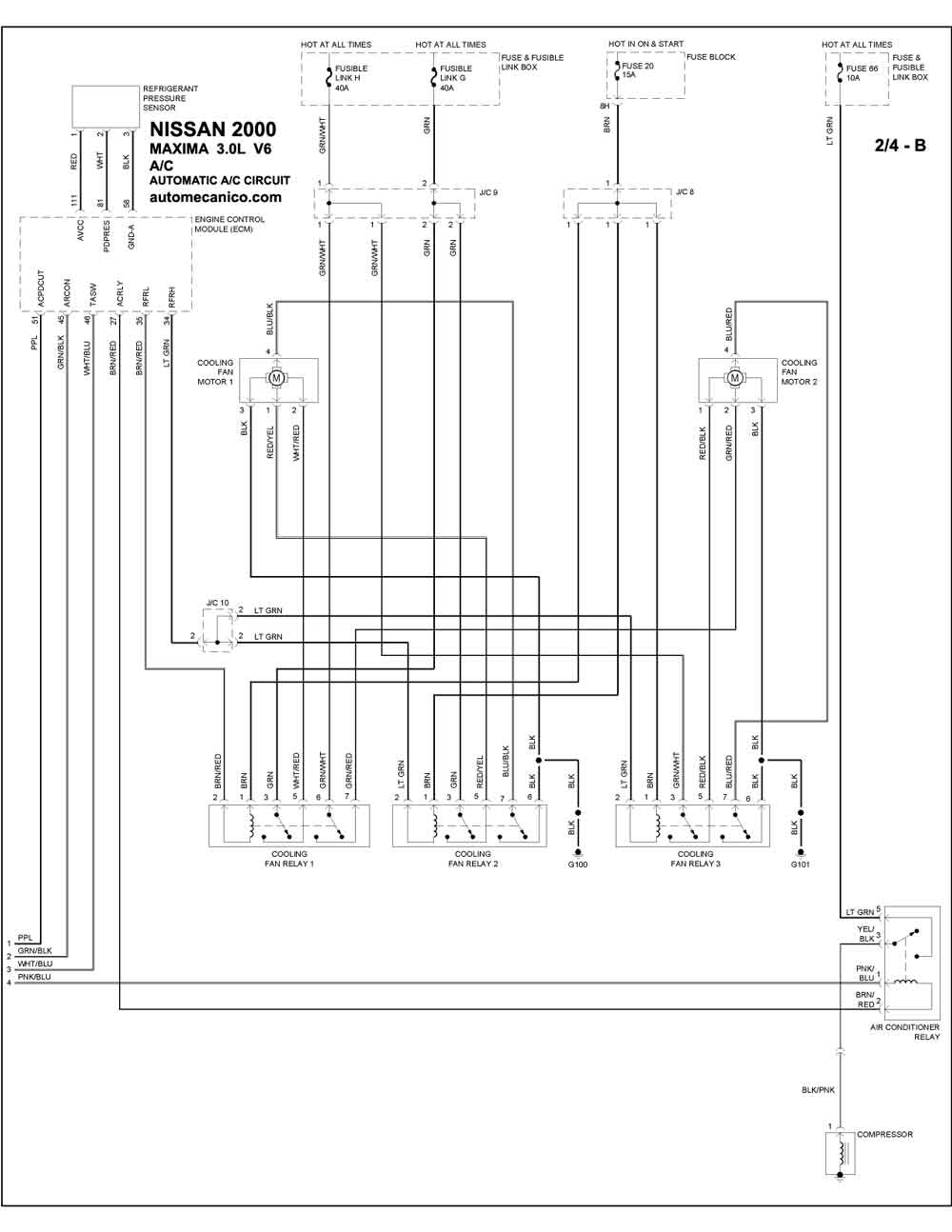

| 3.0L 6 CILINDROS 2/4B | AUTOMATIC A/C CIRCUIT |
| 3.0L 6 CILINDROS 3/4A | MANUAL A/C CIRCUIT |

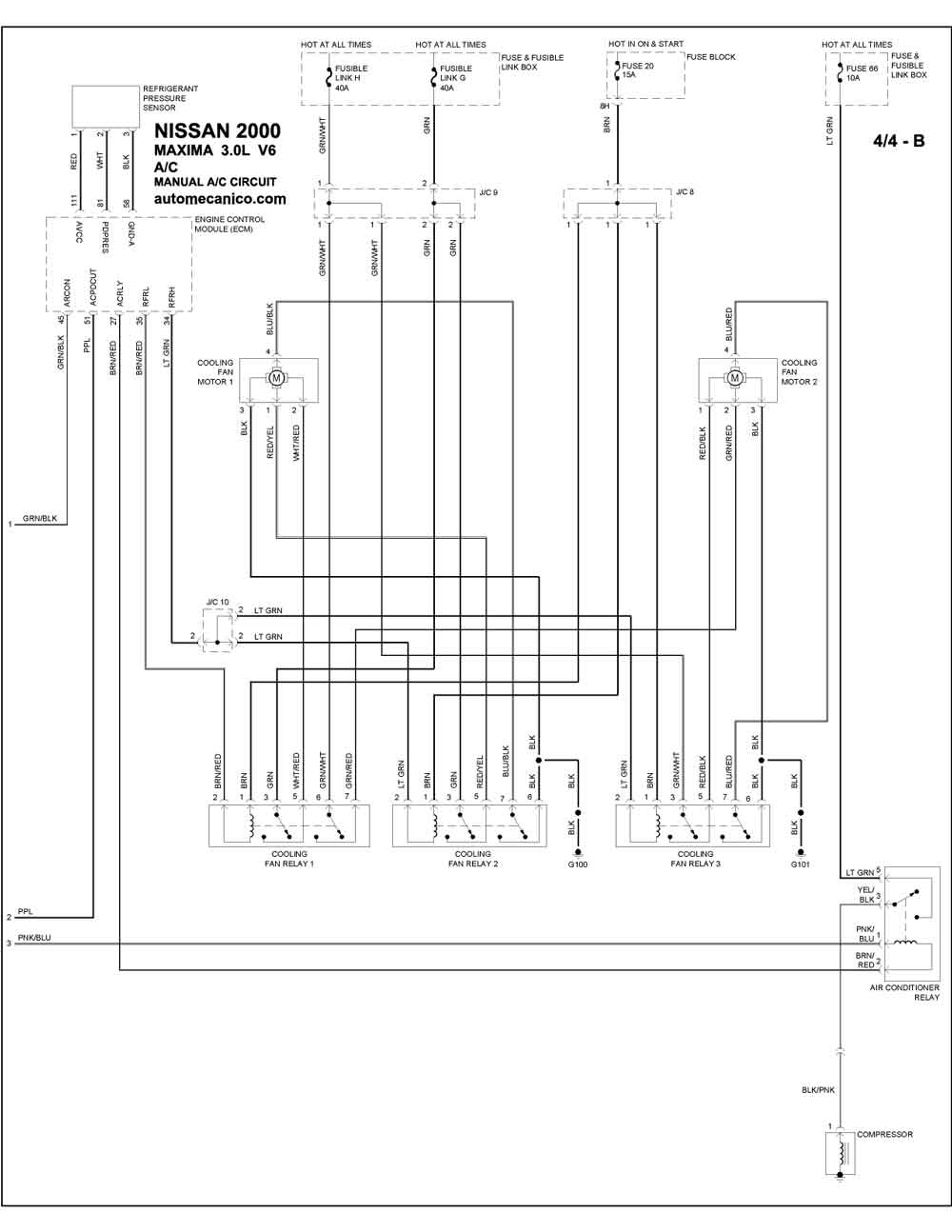

| 3.0L 6 CILINDROS 4/4B | MANUAL A/C CIRCUIT |
