| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - PORSCHE 2000 |
| 911 | |

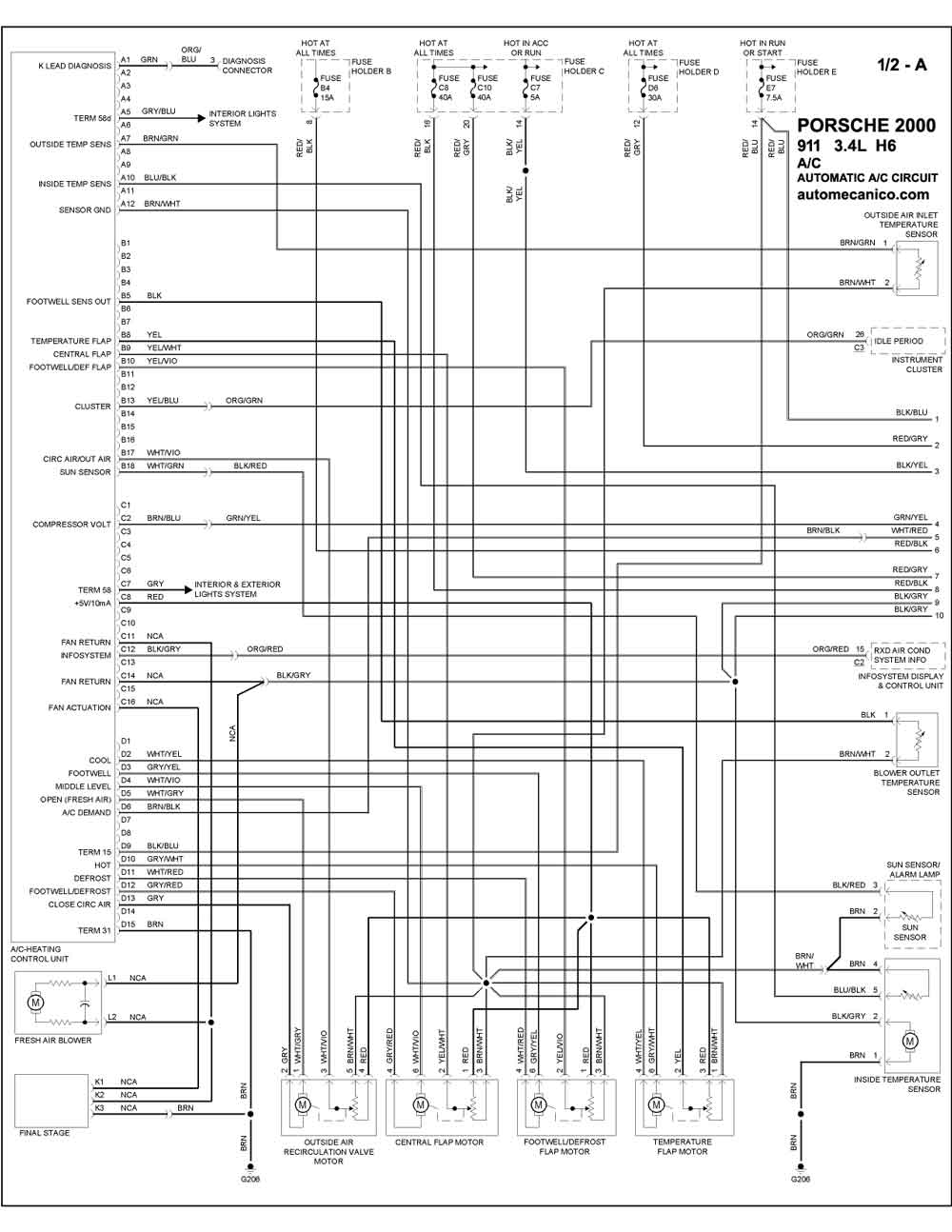

| 3.4L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

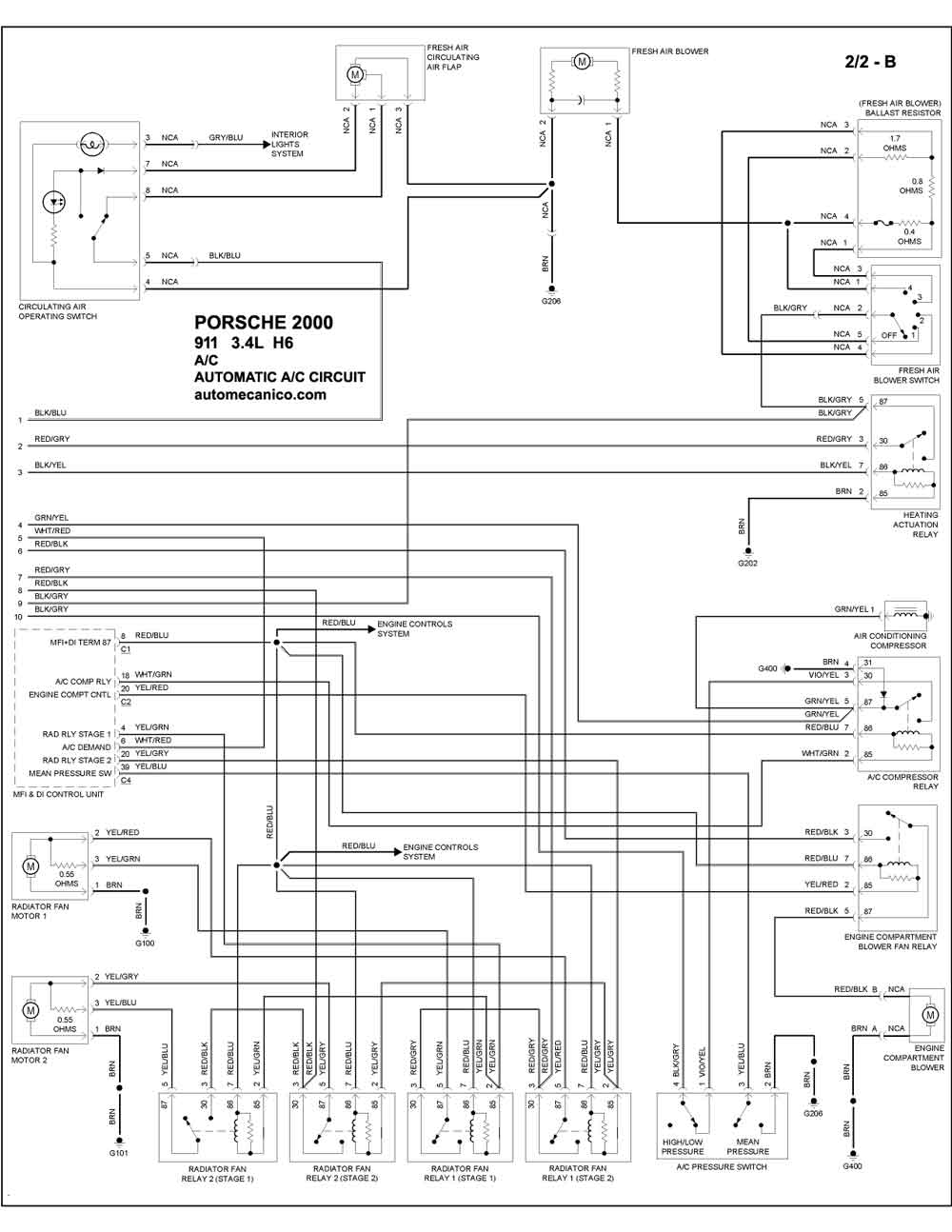

| 3.4L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| BOXSTER | |
| 2.7L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

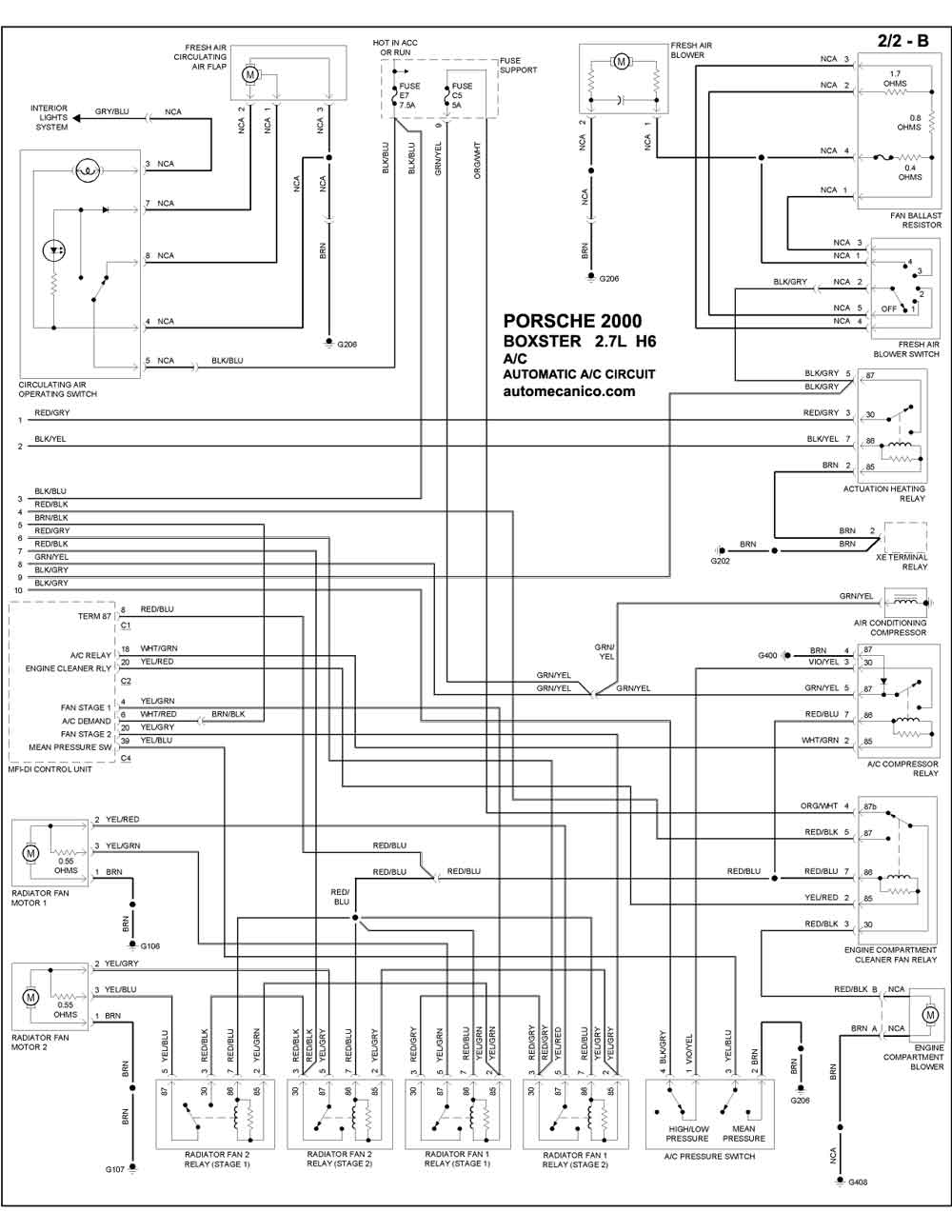

| 2.7L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| BOXSTER | |

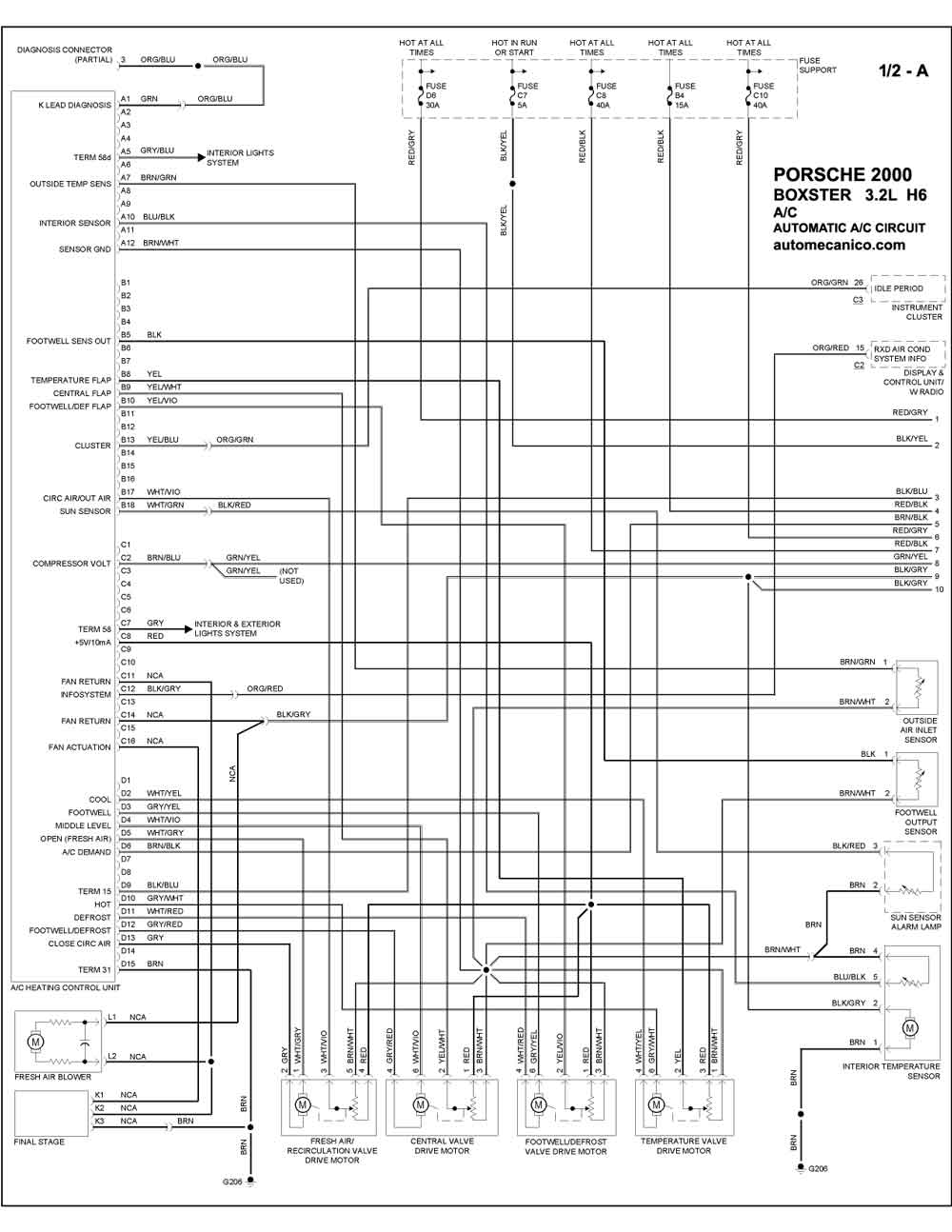

| 3.2L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |
| 3.2L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
