DIAGRAMAS - A/C AIRE ACONDICIONADO  - MECANICA AUTOMOTRIZ - SAAB 2000

2000 - Diagramas SAAB : Circuito Electrico - Aire Acondicionado - 2000
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
Compresor Aire Acondicionado - Air Conditioning Conpressor
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO -  SAAB 2000
9-3
2.0L 4 CILINDROS 1/2 AUTOMATIC A/C CIRCUIT
2.0L 4 CILINDROS 2/2 MANUAL A/C CIRCUIT

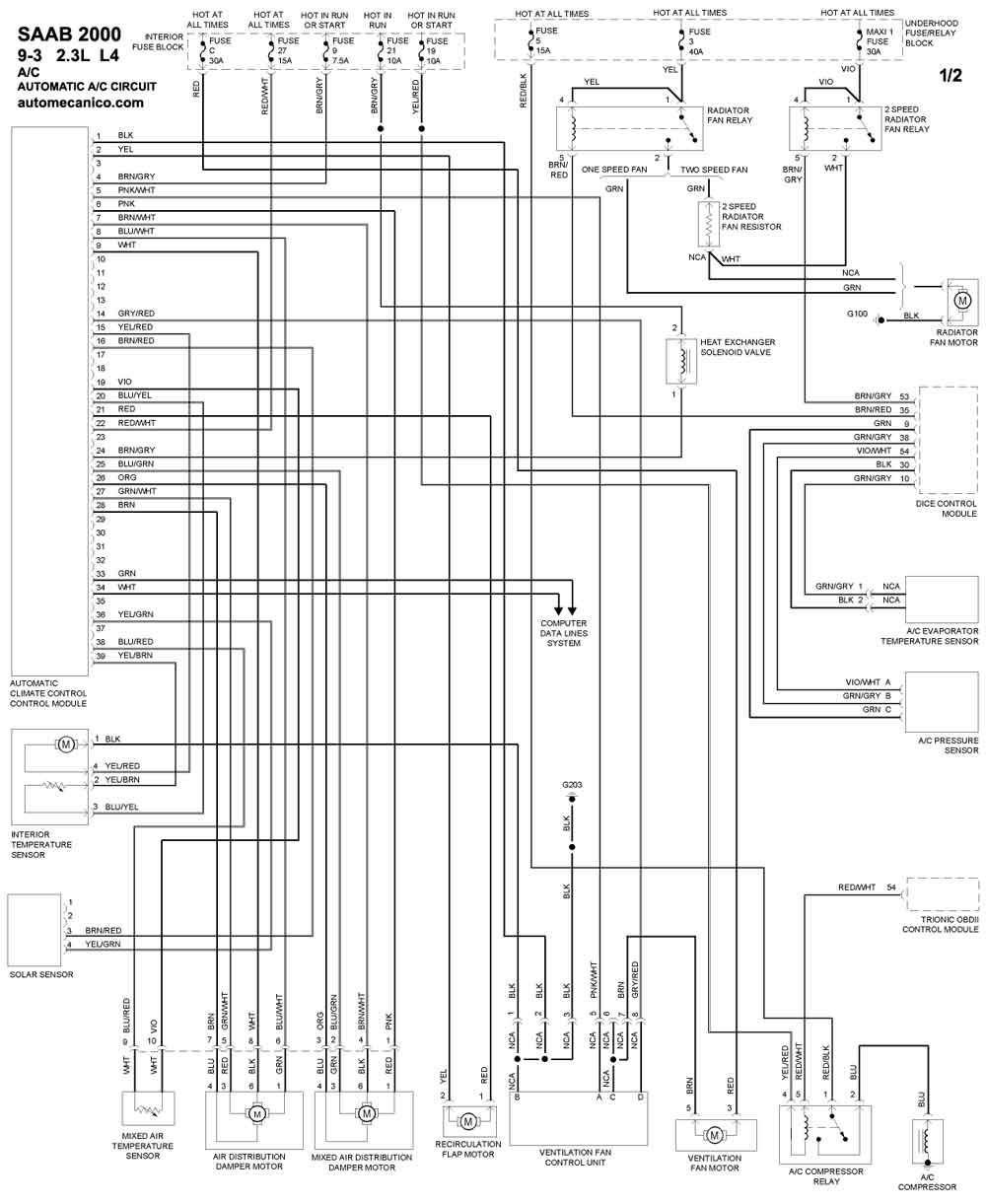

2.3L 4 CILINDROS 1/2 AUTOMATIC A/C CIRCUIT

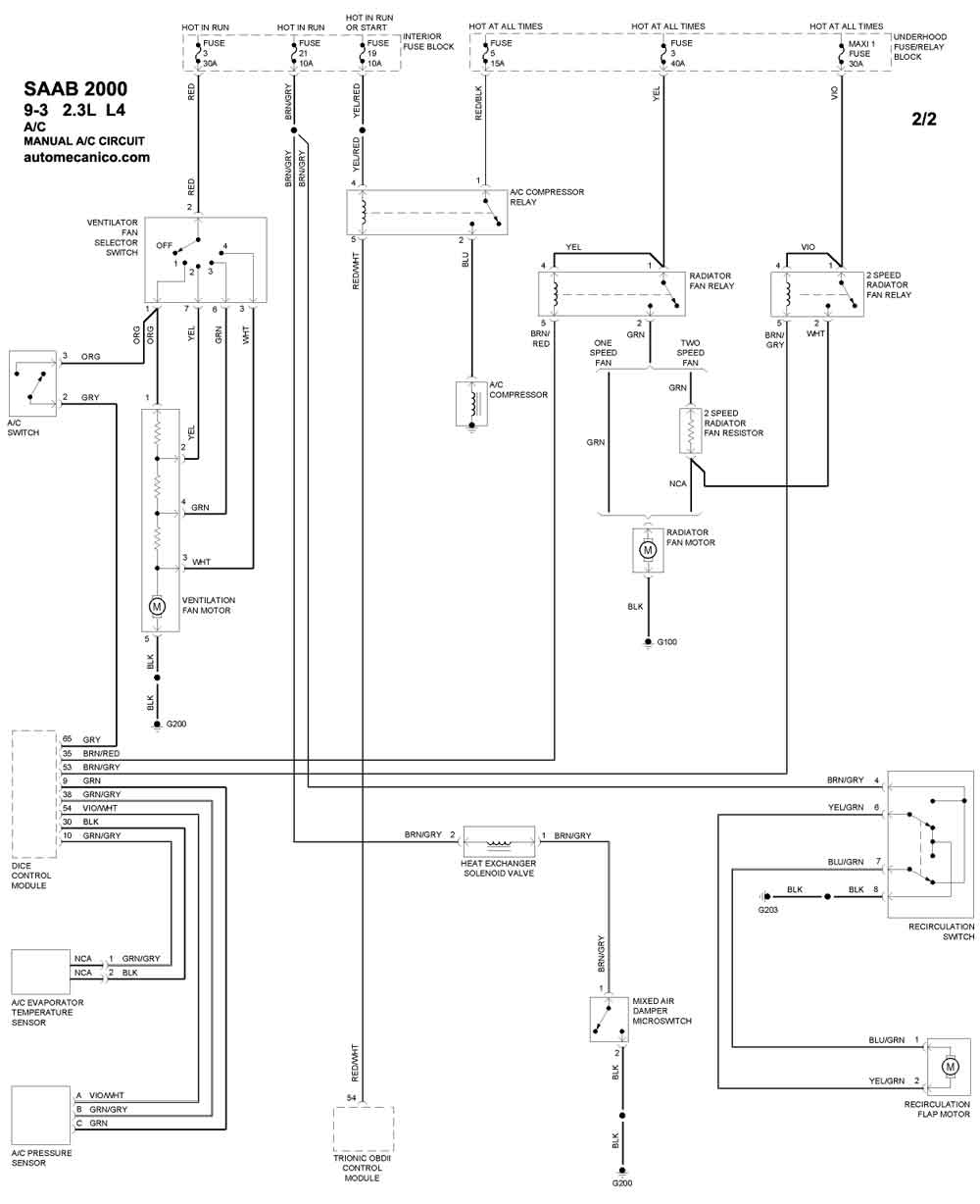

2.3L 4 CILINDROS 2/2 MANUAL A/C CIRCUIT
9-5
2.3L 4 CILINDROS 1/4A AUTOMATIC A/C CIRCUIT
2.3L 4 CILINDROS 2/4B AUTOMATIC A/C CIRCUIT
2.3L 4 CILINDROS 3/4A MANUAL A/C CIRCUIT

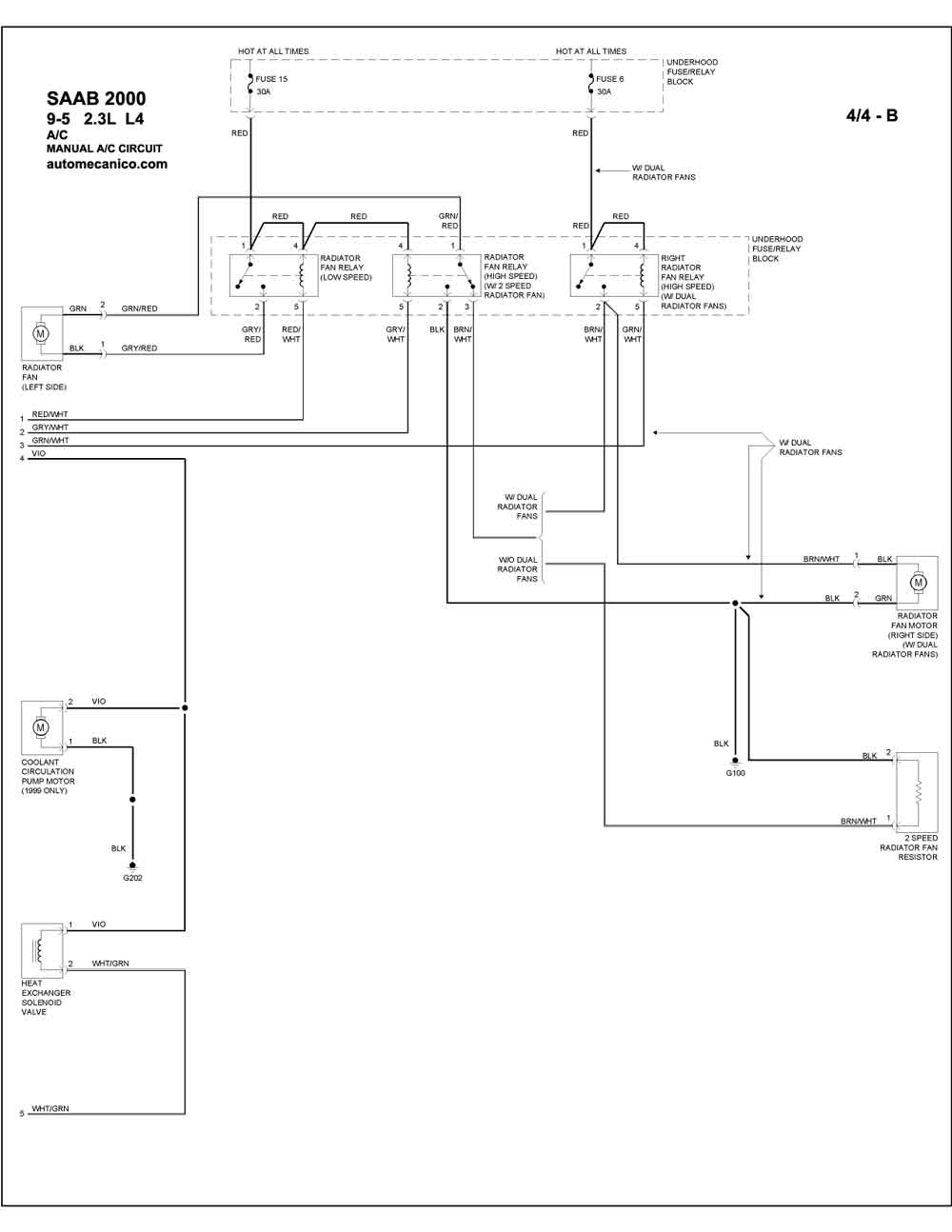

2.3L 4 CILINDROS 4/4B MANUAL A/C CIRCUIT

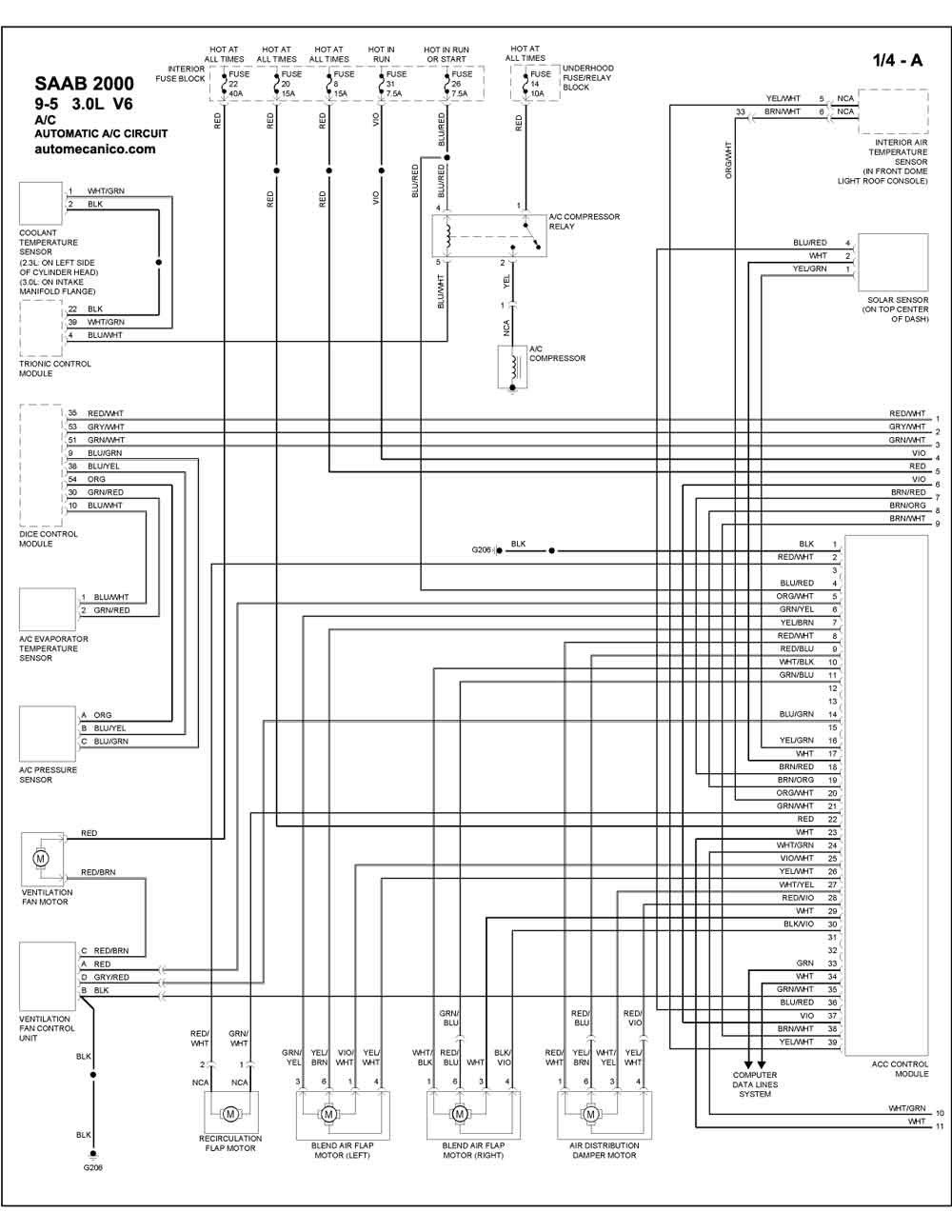

3.0L 6 CILINDROS 1/4A AUTOMATIC A/C CIRCUIT

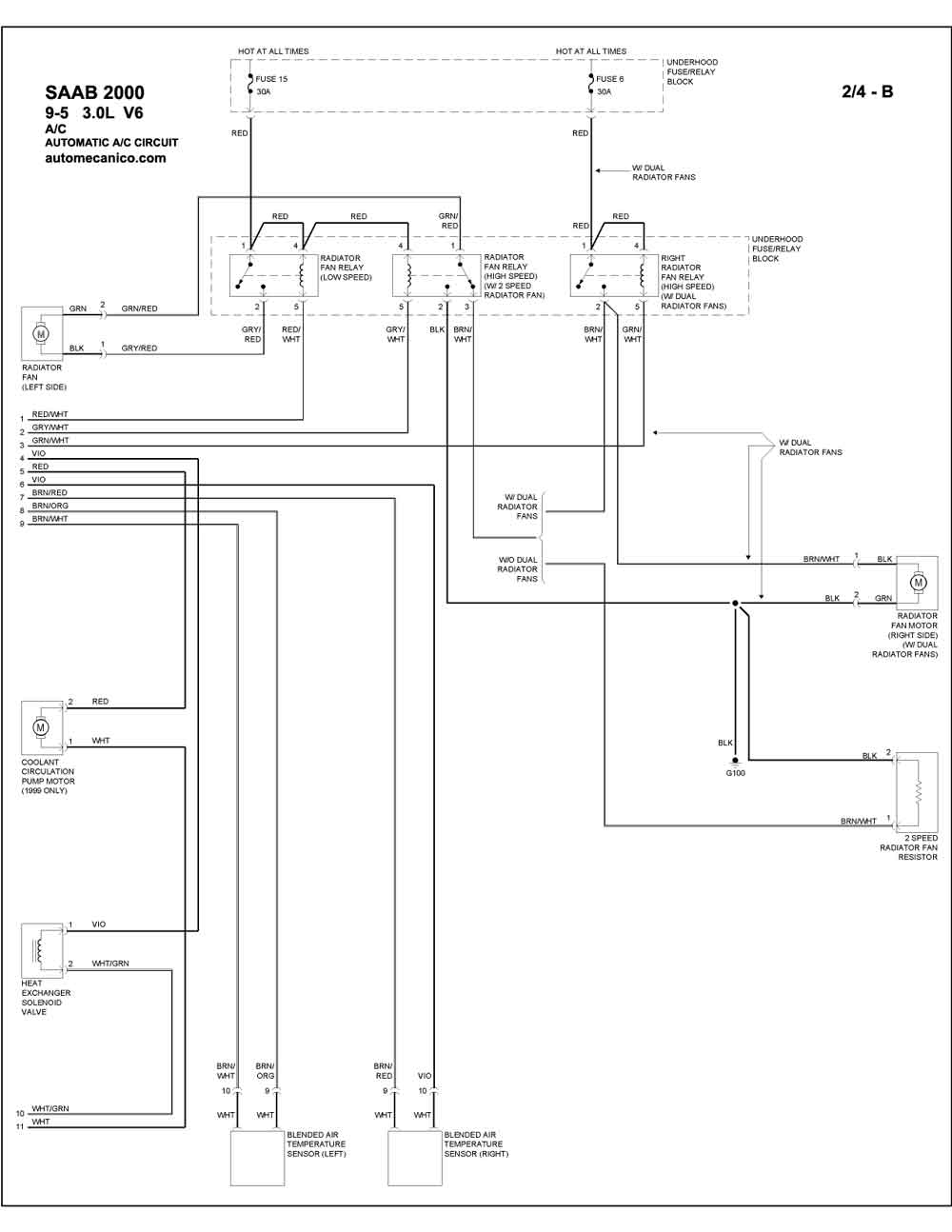

3.0L 6 CILINDROS 2/4B AUTOMATIC A/C CIRCUIT

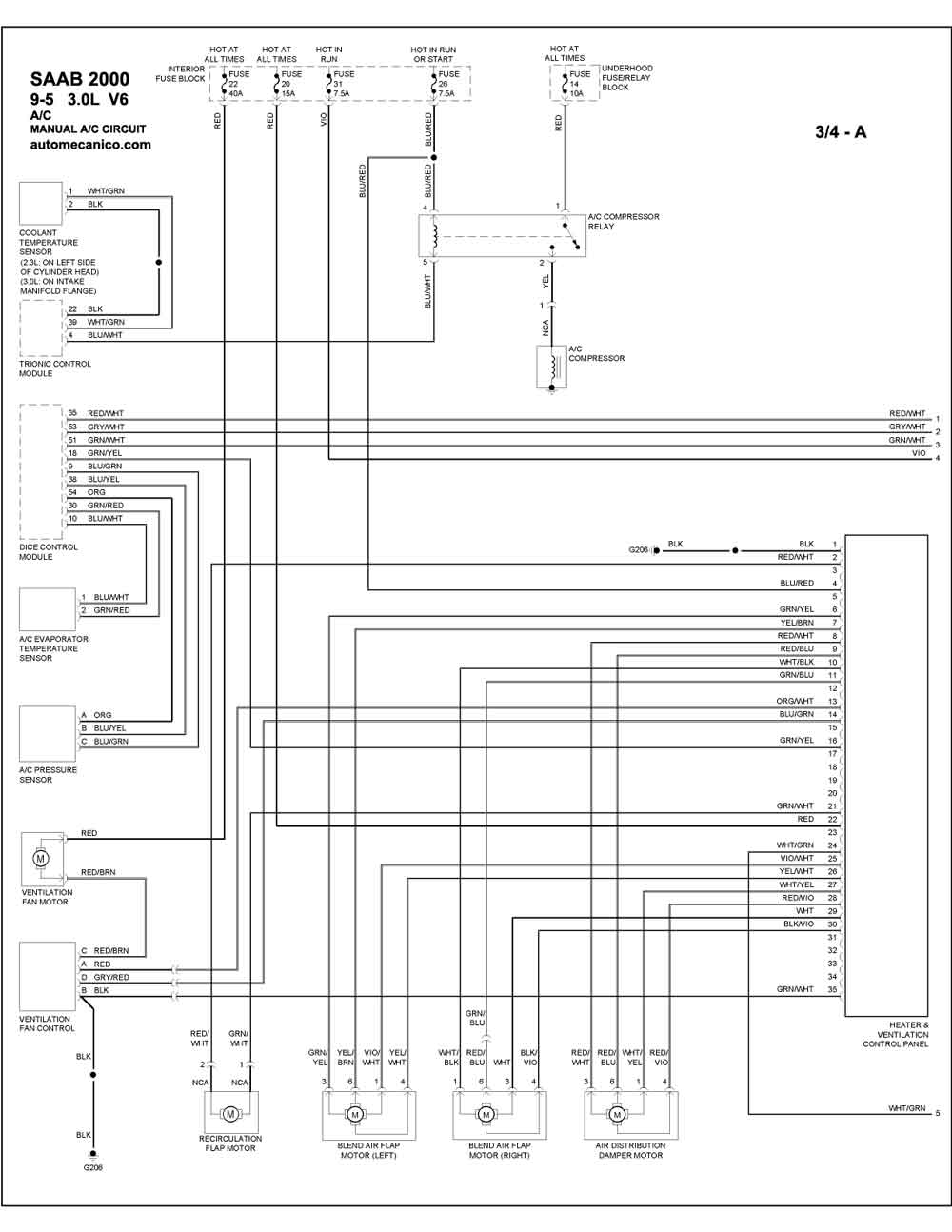

3.0L 6 CILINDROS 3/4A MANUAL A/C CIRCUIT

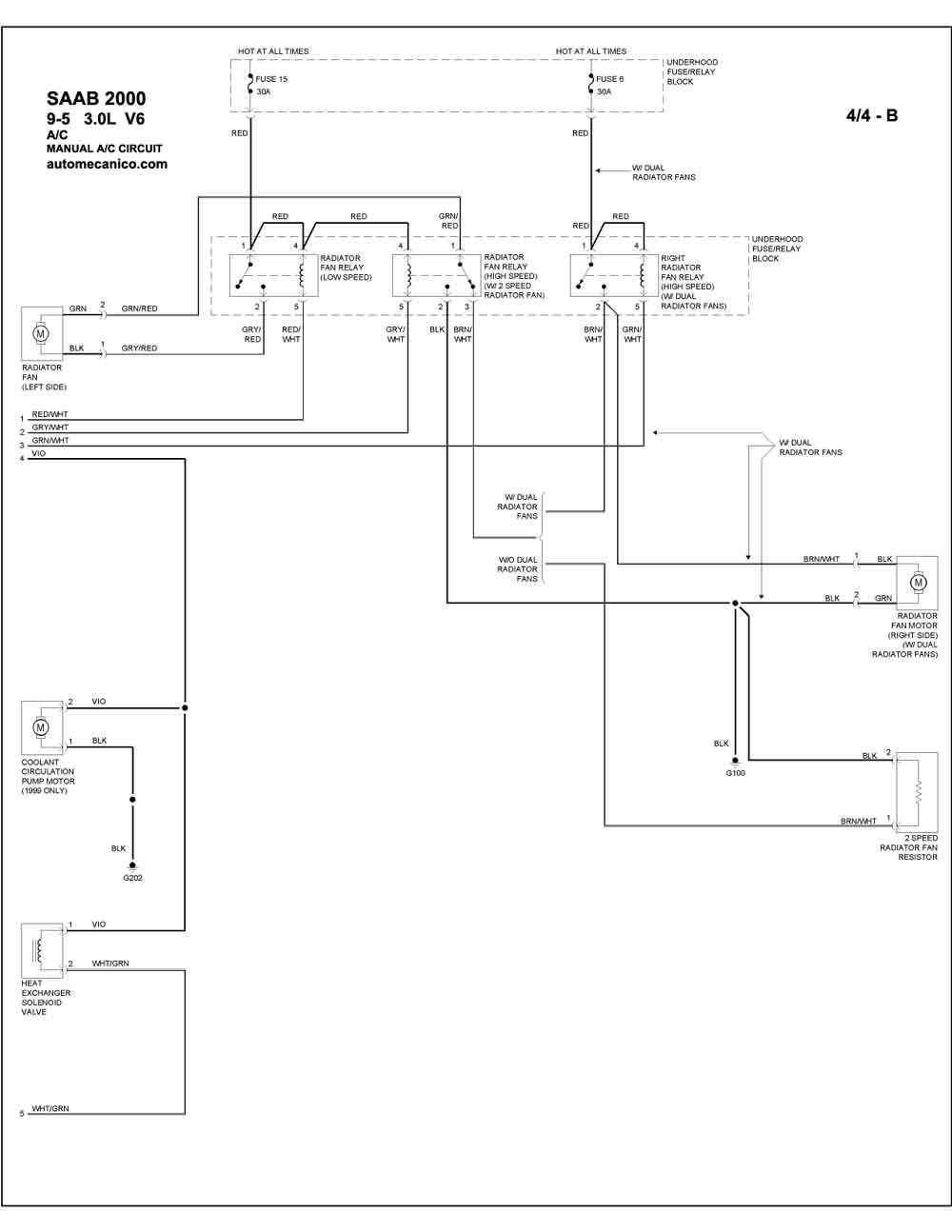

3.0L 6 CILINDROS 4/4B MANUAL A/C CIRCUIT
