2000 - Diagramas SATURN : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - SATURN 2000 |
| LS1 | |

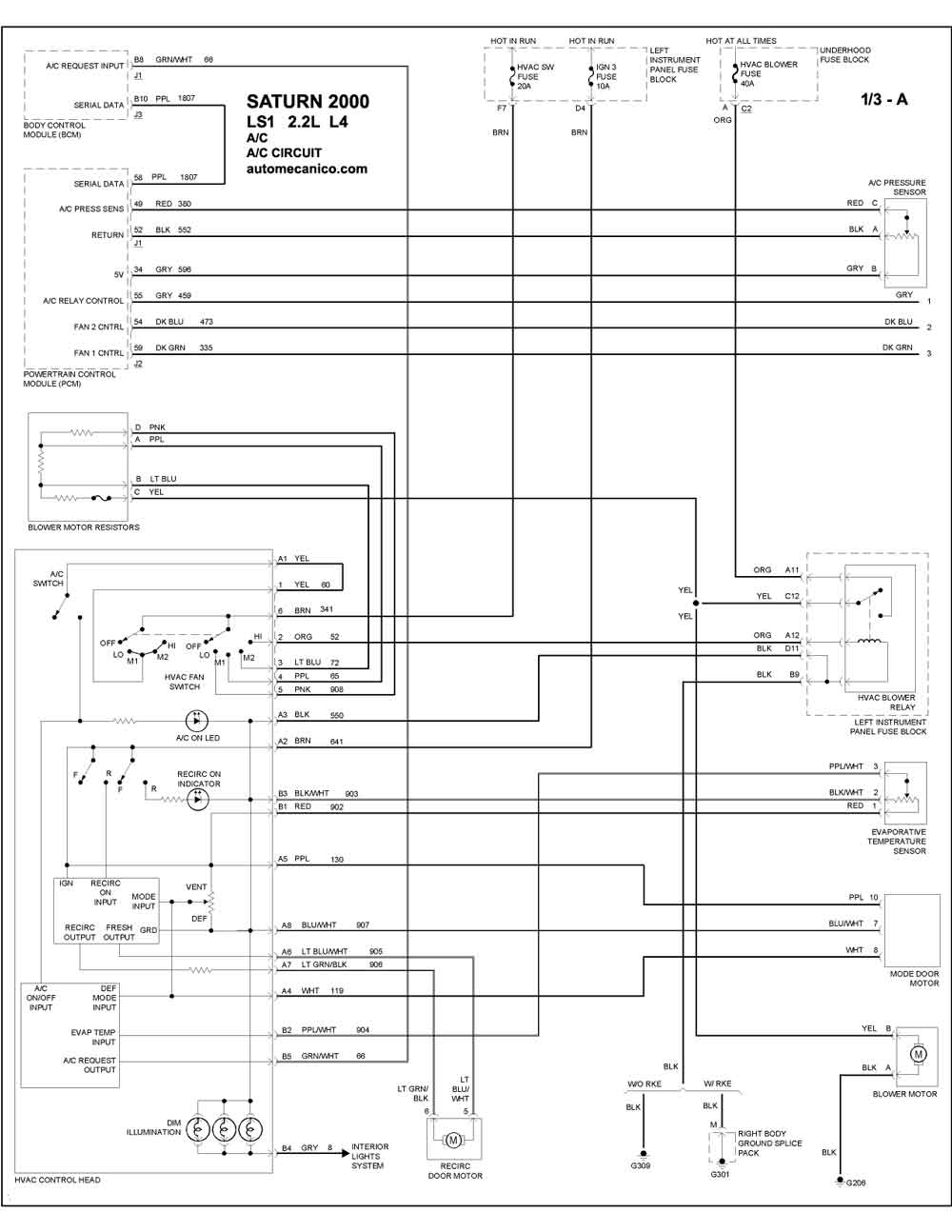

| 2.2L 4 CILINDROS 1/3A | A/C CIRCUIT |

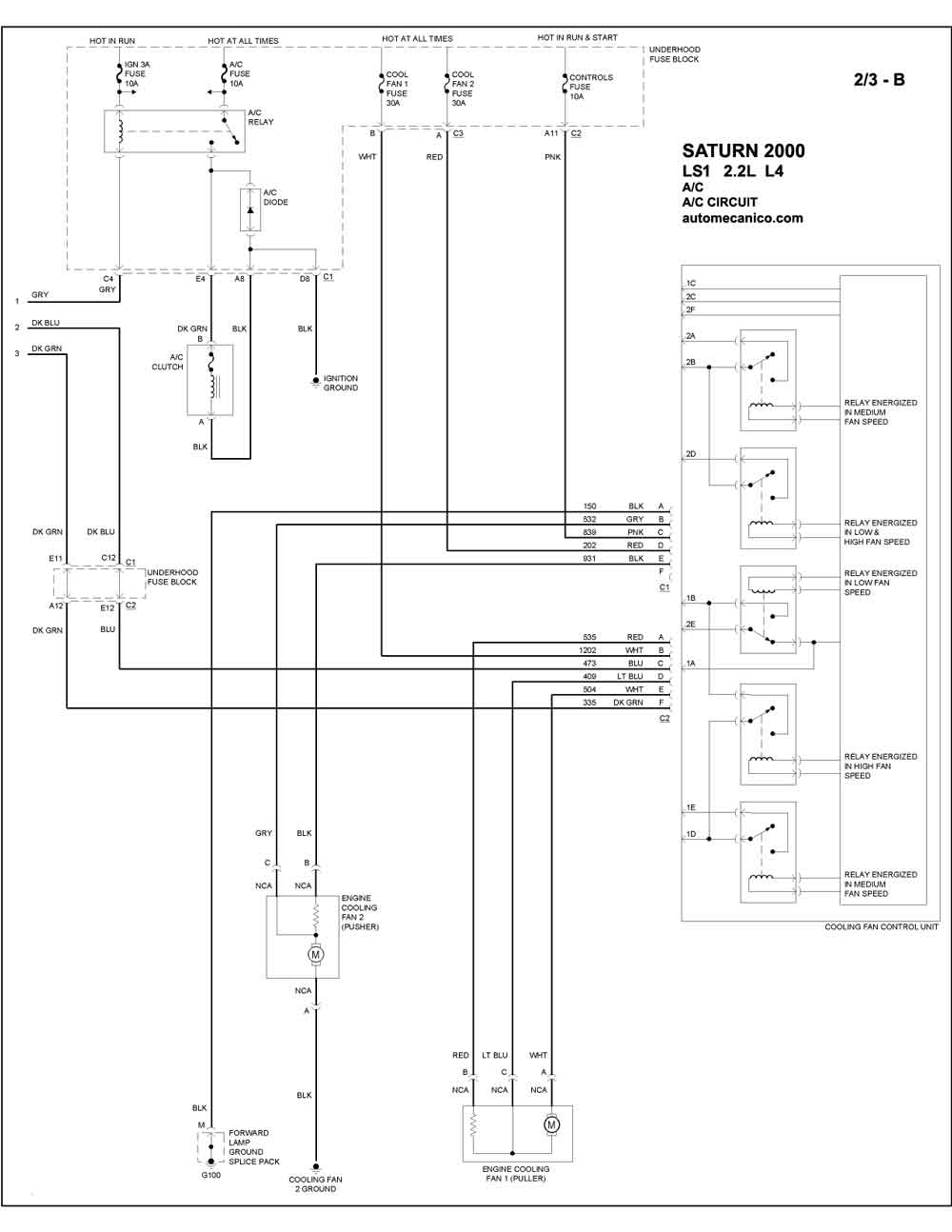

| 2.2L 4 CILINDROS 2/3B | A/C CIRCUIT |

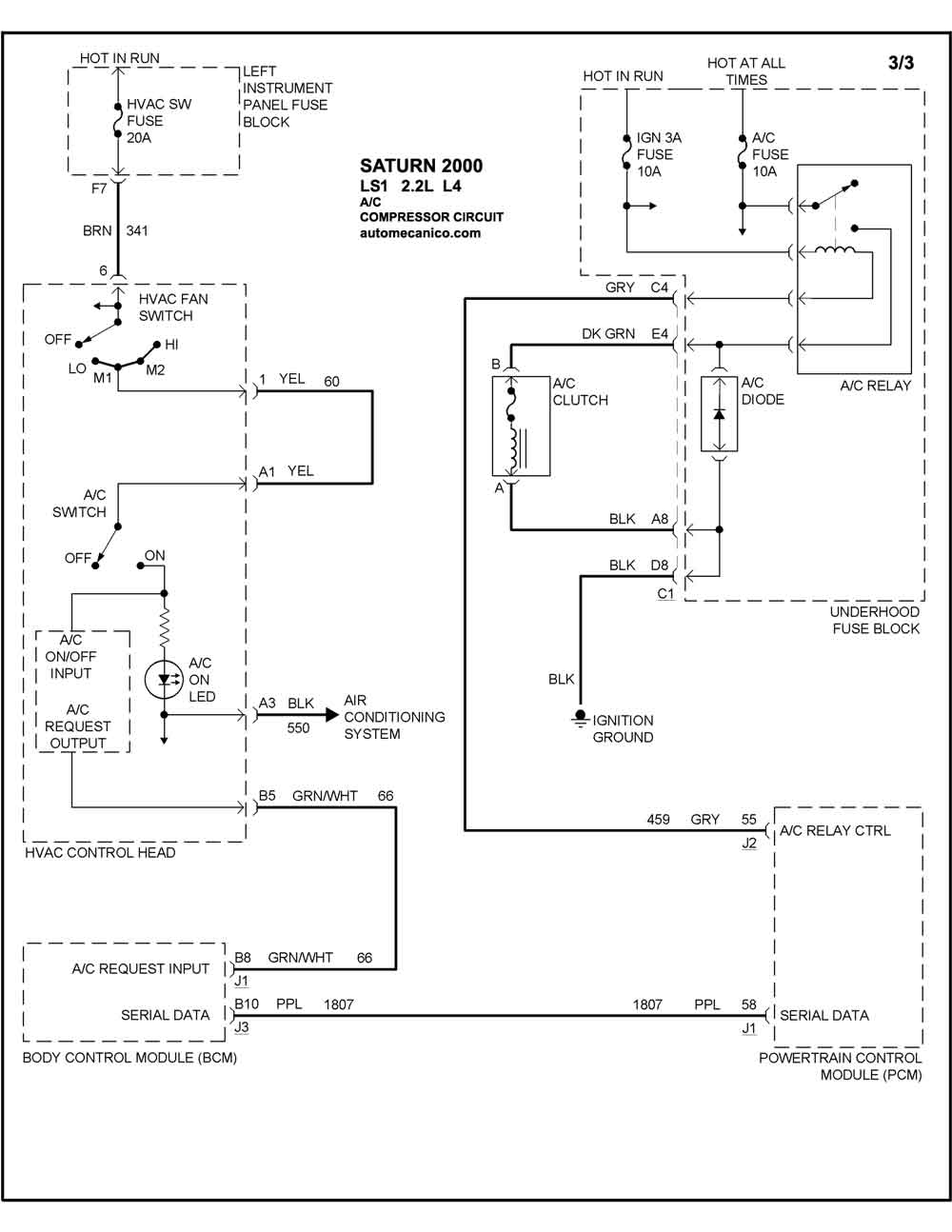

| 2.2L 4 CILINDROS 3/3 | COMPRESSOR CIRCUIT |
| LS2 | |
| 3.0L 6 CILINDROS 1/3A | A/C CIRCUIT |

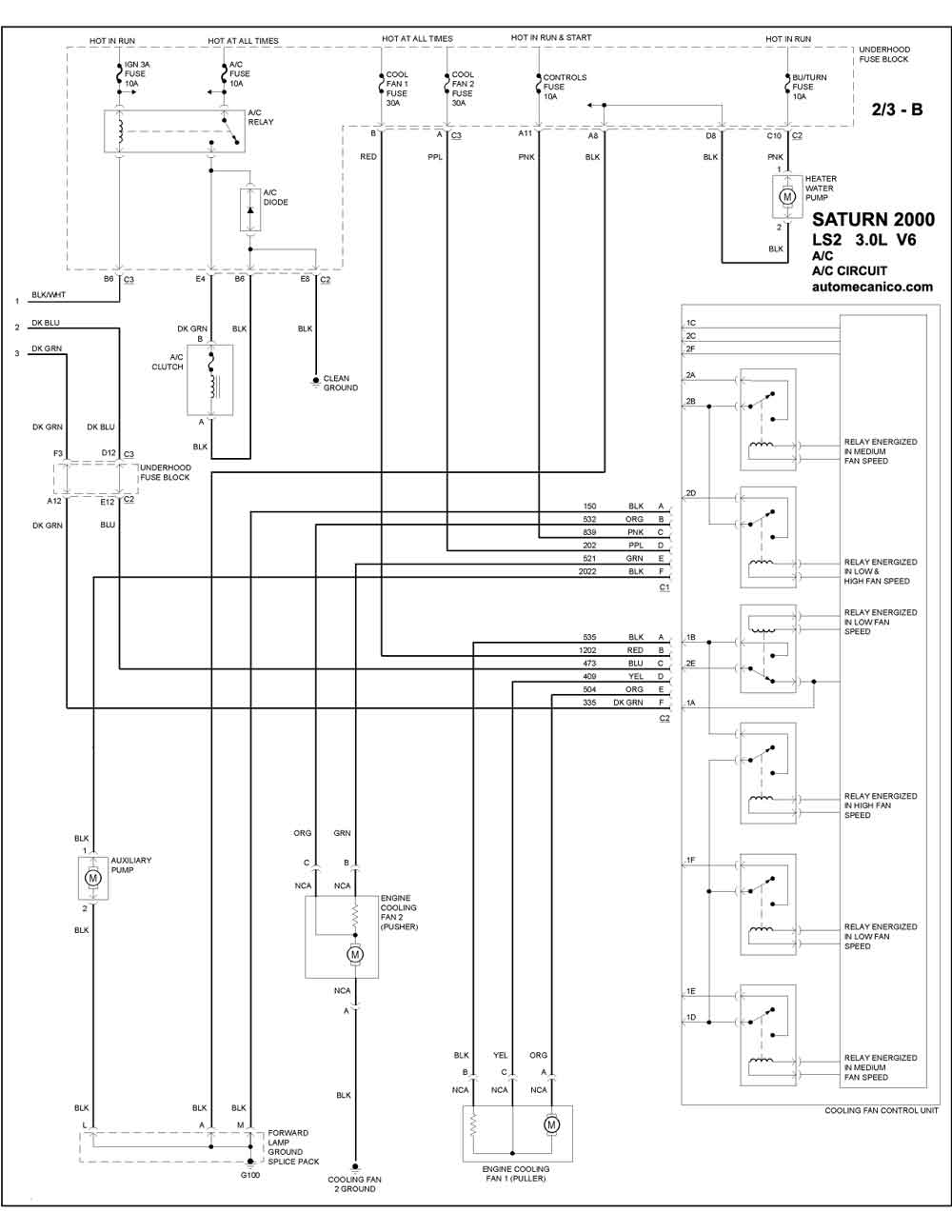

| 3.0L 6 CILINDROS 2/3B | A/C CIRCUIT |

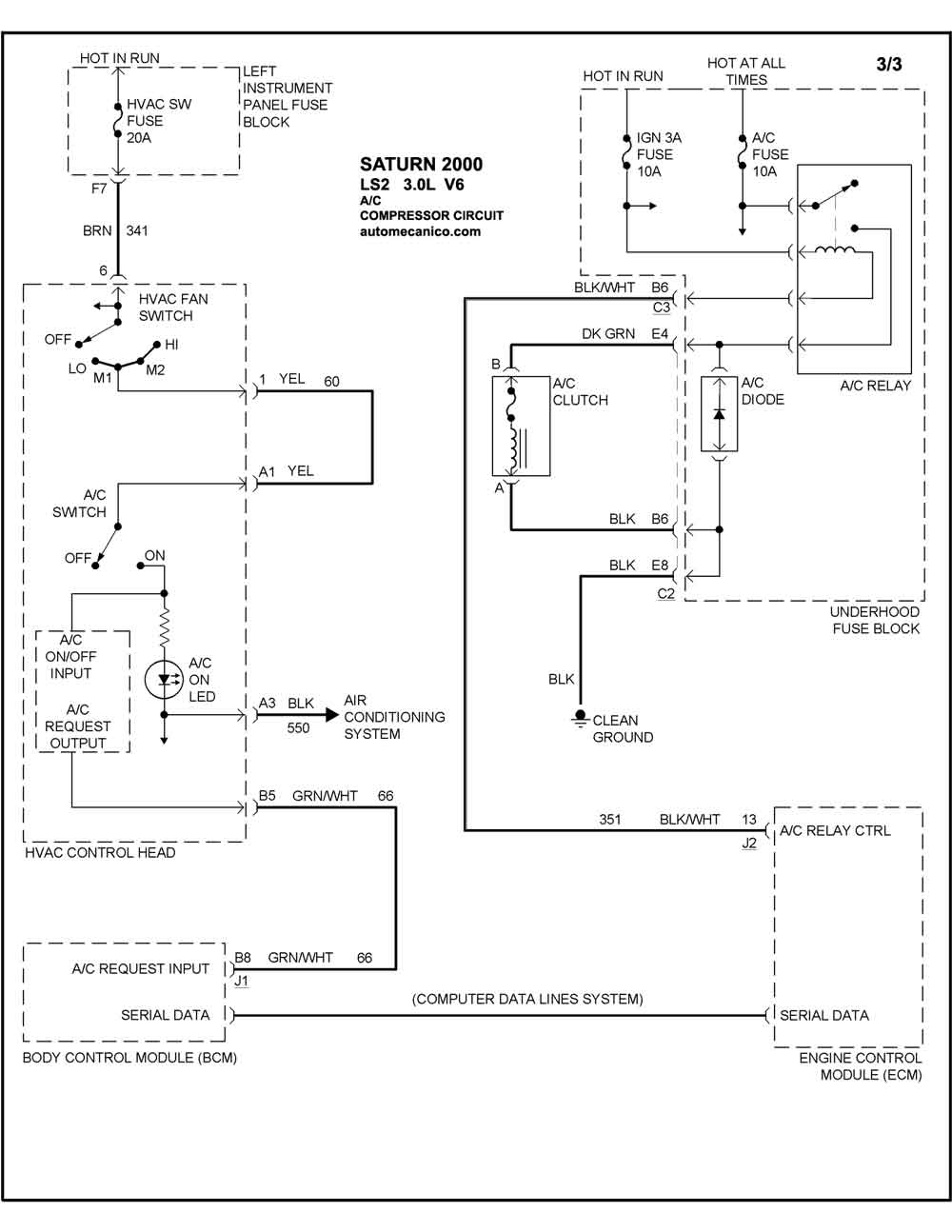

| 3.0L 6 CILINDROS 3/3 | COMPRESSOR CIRCUIT |
| LS | |

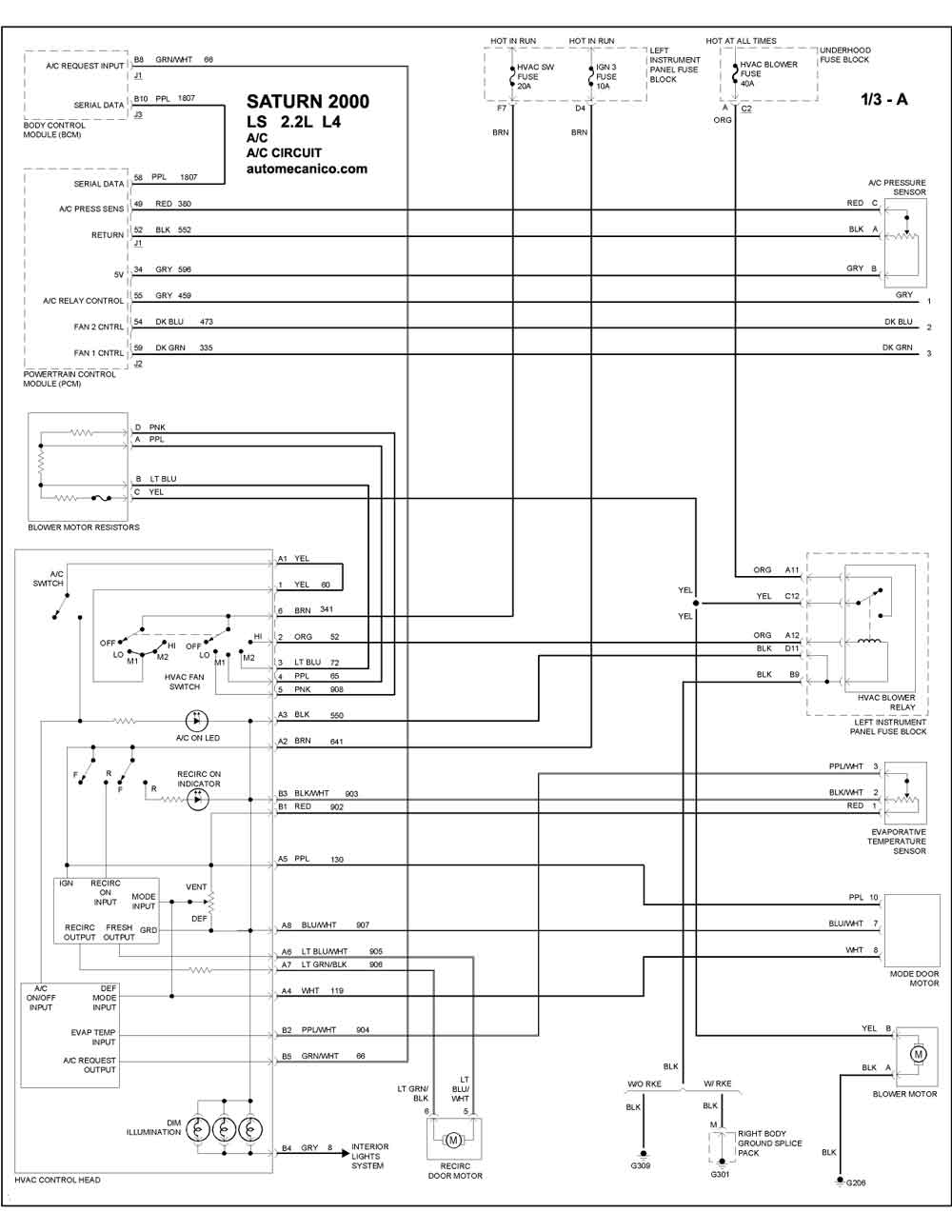

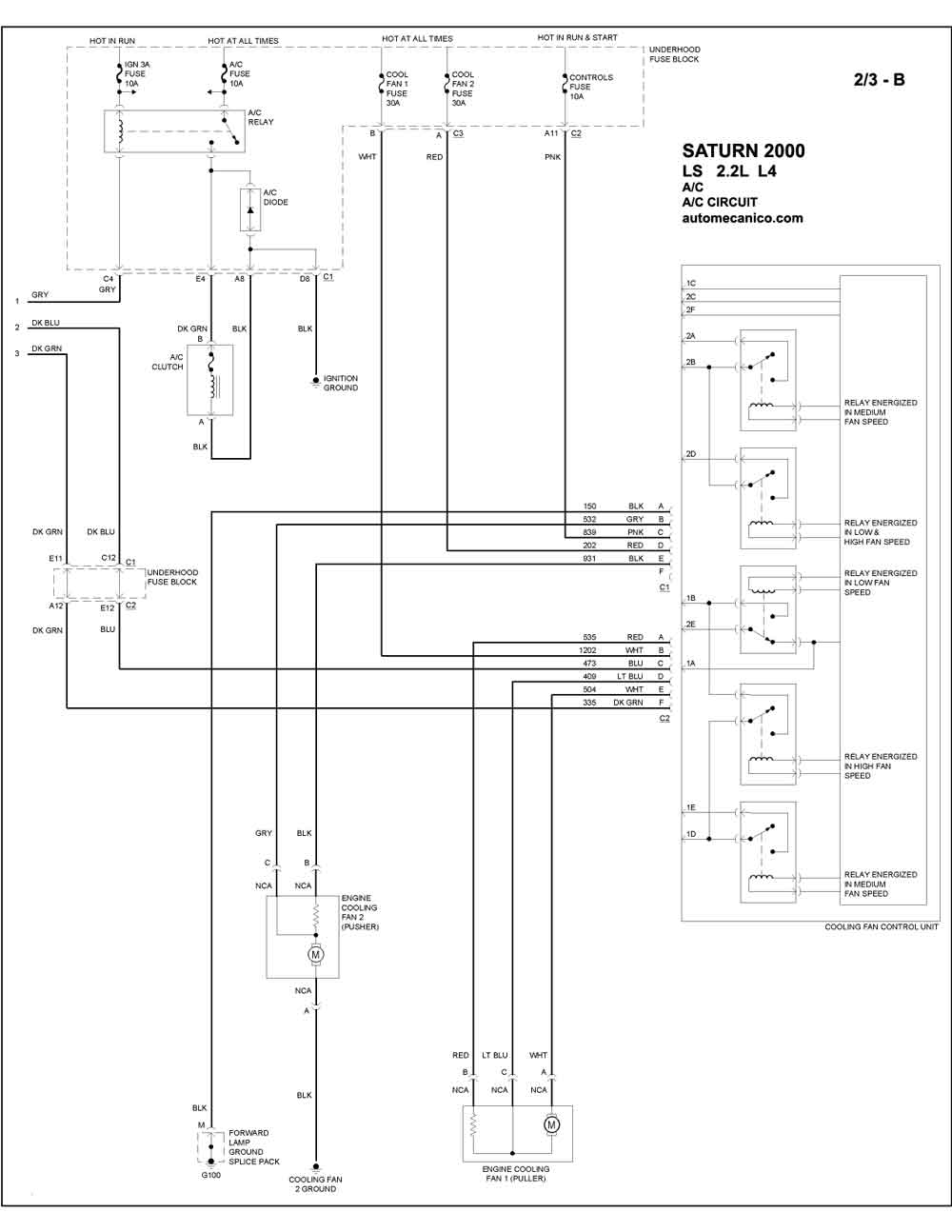

| 2.2L 4 CILINDROS 1/3A | A/C CIRCUIT |
| 2.2L 4 CILINDROS 2/3B | A/C CIRCUIT |
| 2.2L 4 CILINDROS 3/3 | COMPRESSOR CIRCUIT |
| LW1 | |
| 2.2L 4 CILINDROS 1/3A | A/C CIRCUIT |

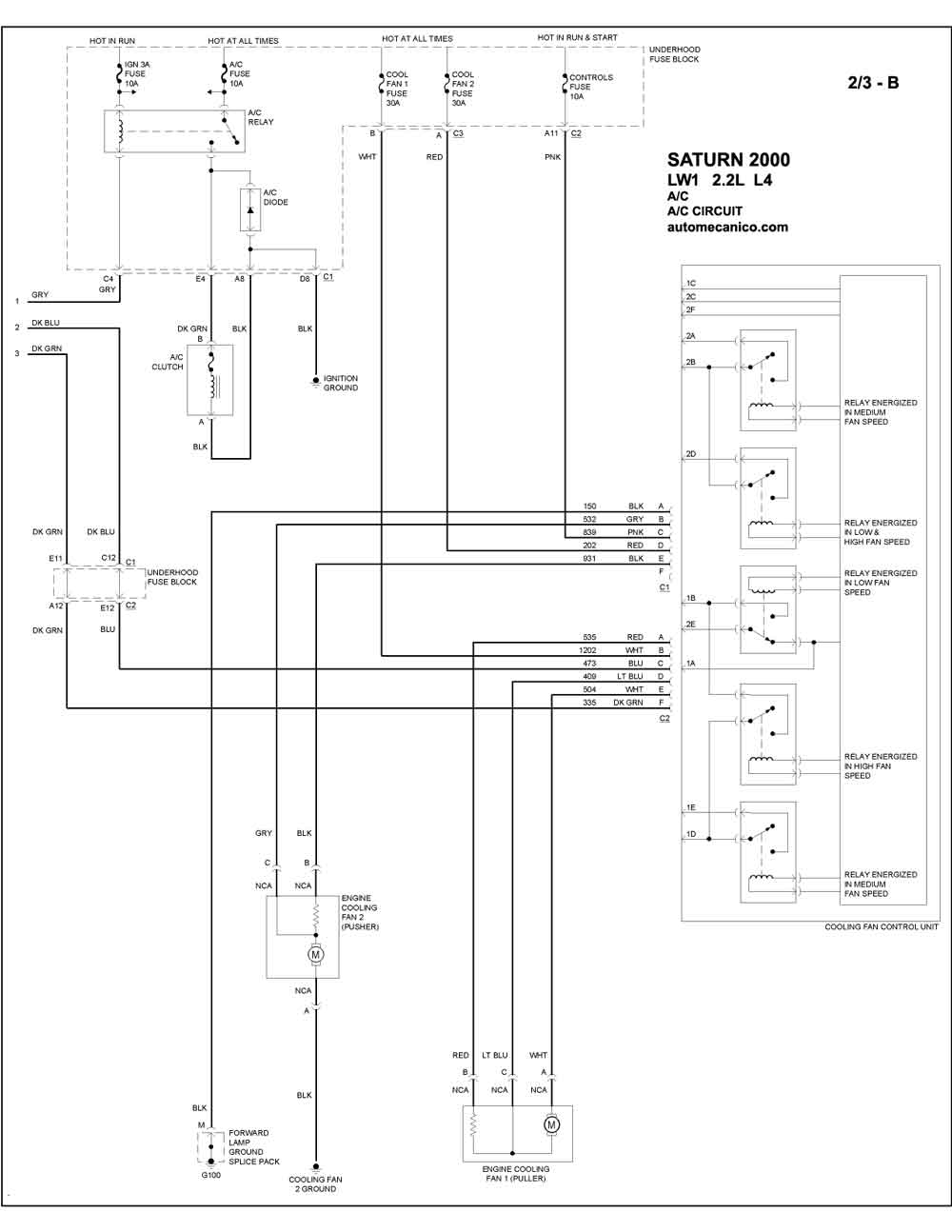

| 2.2L 4 CILINDROS 2/3B | A/C CIRCUIT |

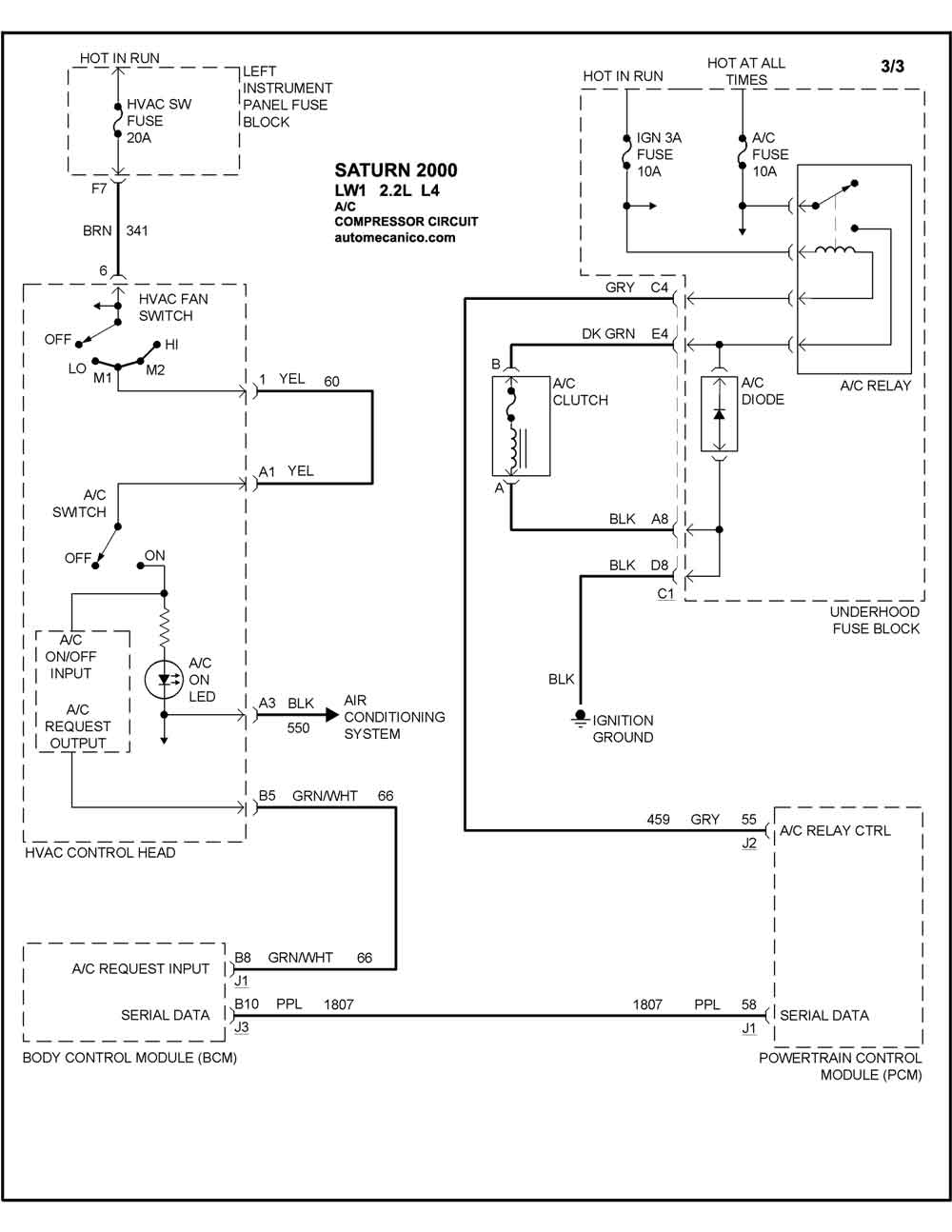

| 2.2L 4 CILINDROS 3/3 | COMPRESSOR CIRCUIT |
| LW2 | |

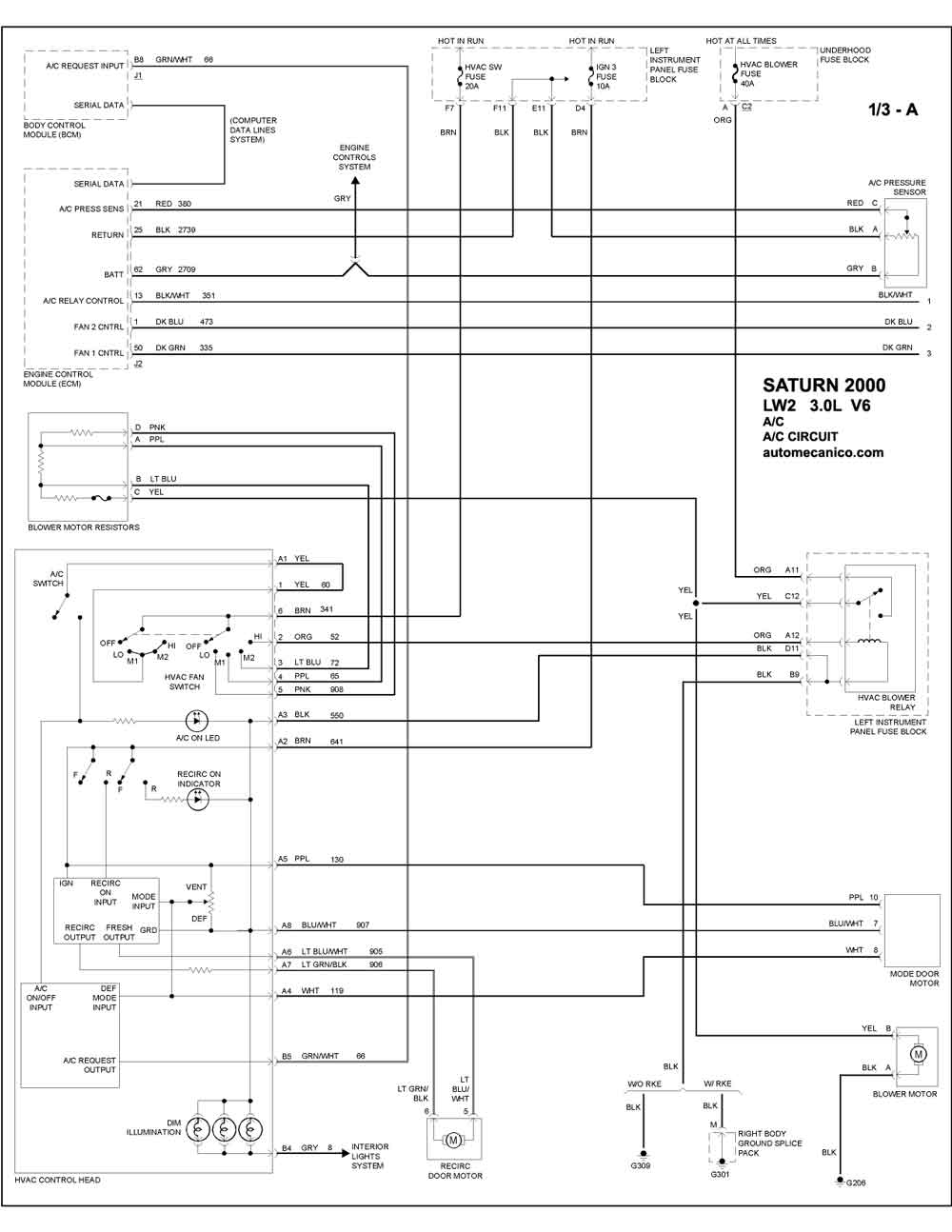

| 3.0L 6 CILINDROS 1/3A | A/C CIRCUIT |
| 3.0L 6 CILINDROS 2/3B | A/C CIRCUIT |
| 3.0L 6 CILINDROS 3/3 | COMPRESSOR CIRCUIT |
| SC SERIES | |
| 1.9L 4 CILINDROS 1/3 | A/C CIRCUIT |

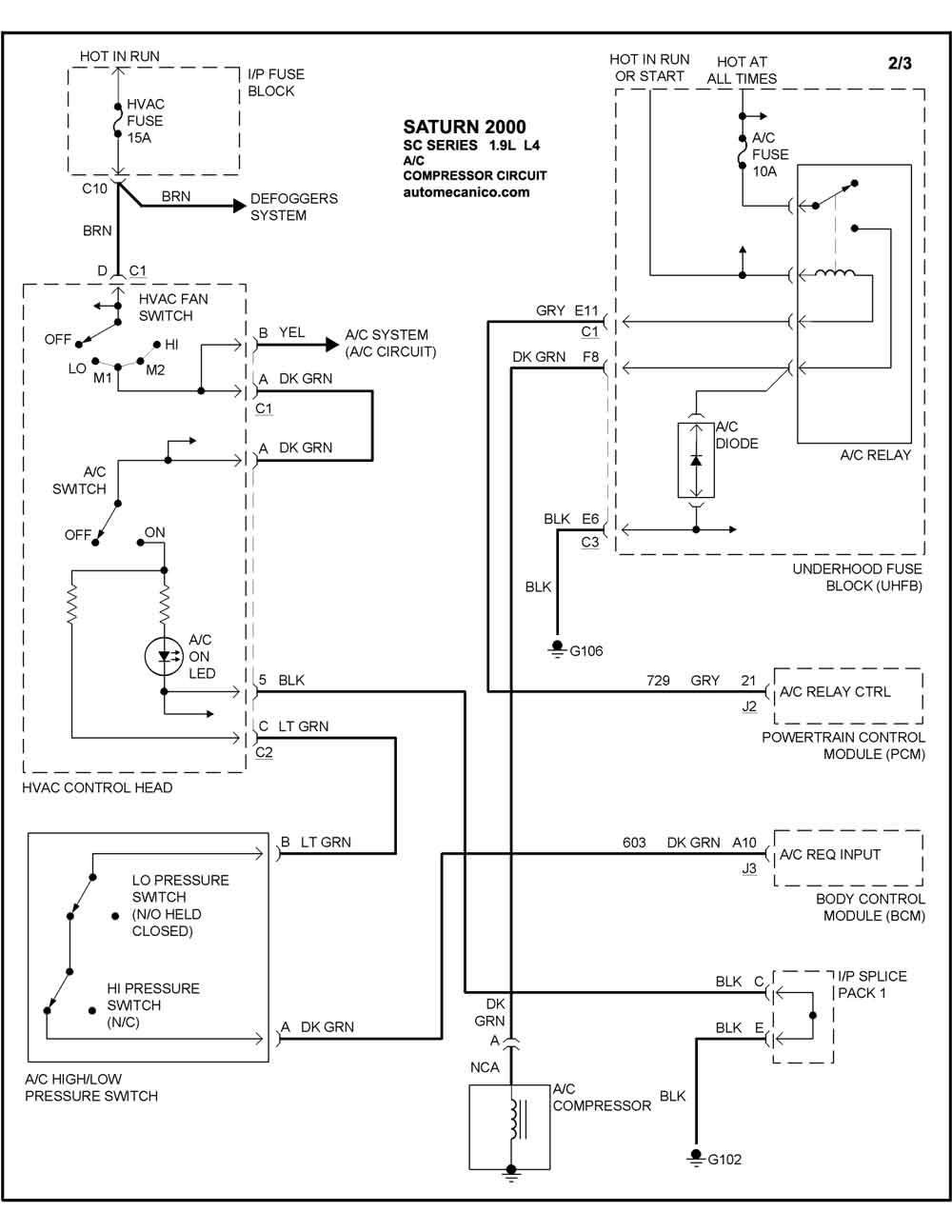

| 1.9L 4 CILINDROS 2/3 | COMPRESSOR CIRCUIT |

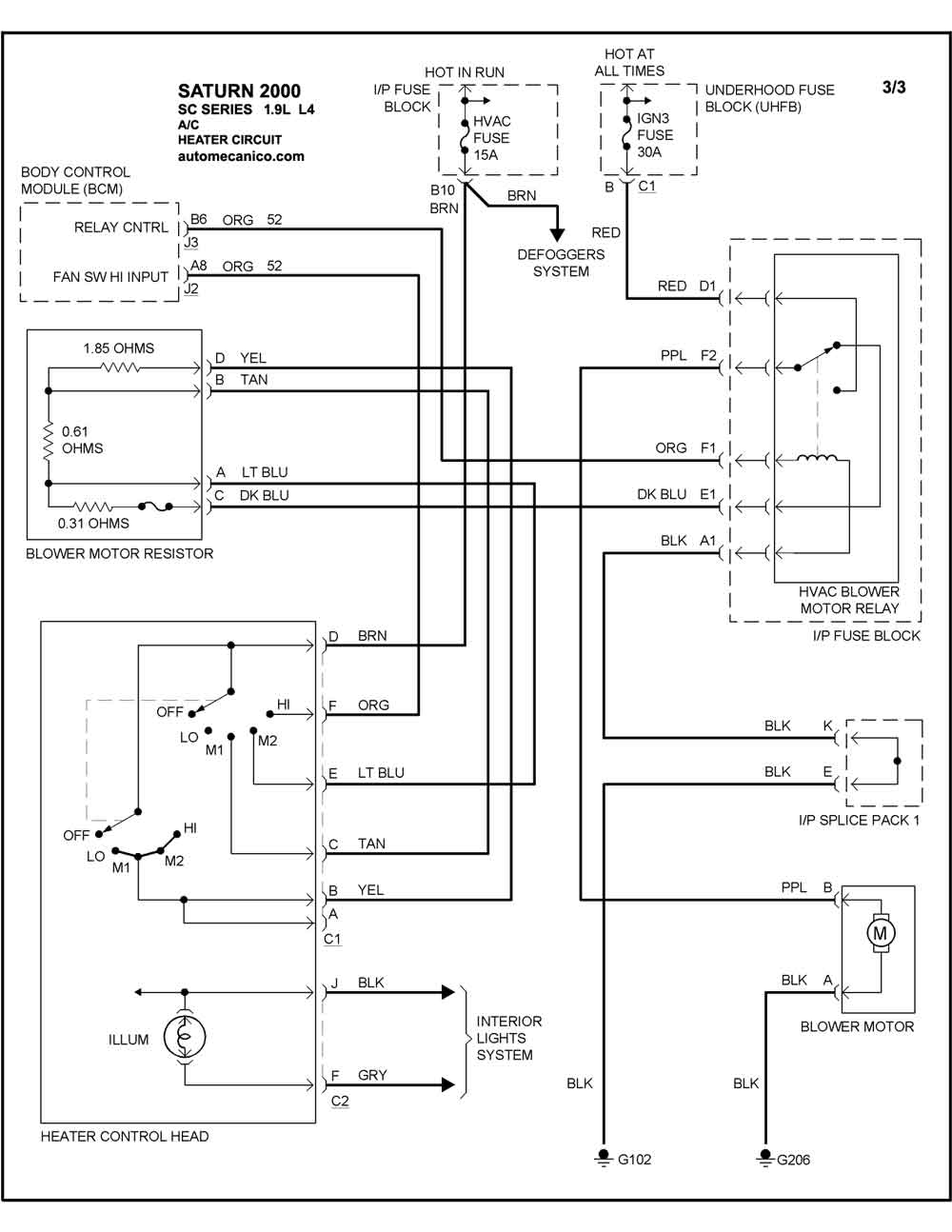

| 1.9L 4 CILINDROS 3/3 | HEATER CIRCUIT |
| SL SERIES | |
| 1.9L 4 CILINDROS 1/2 | A/C CIRCUIT |

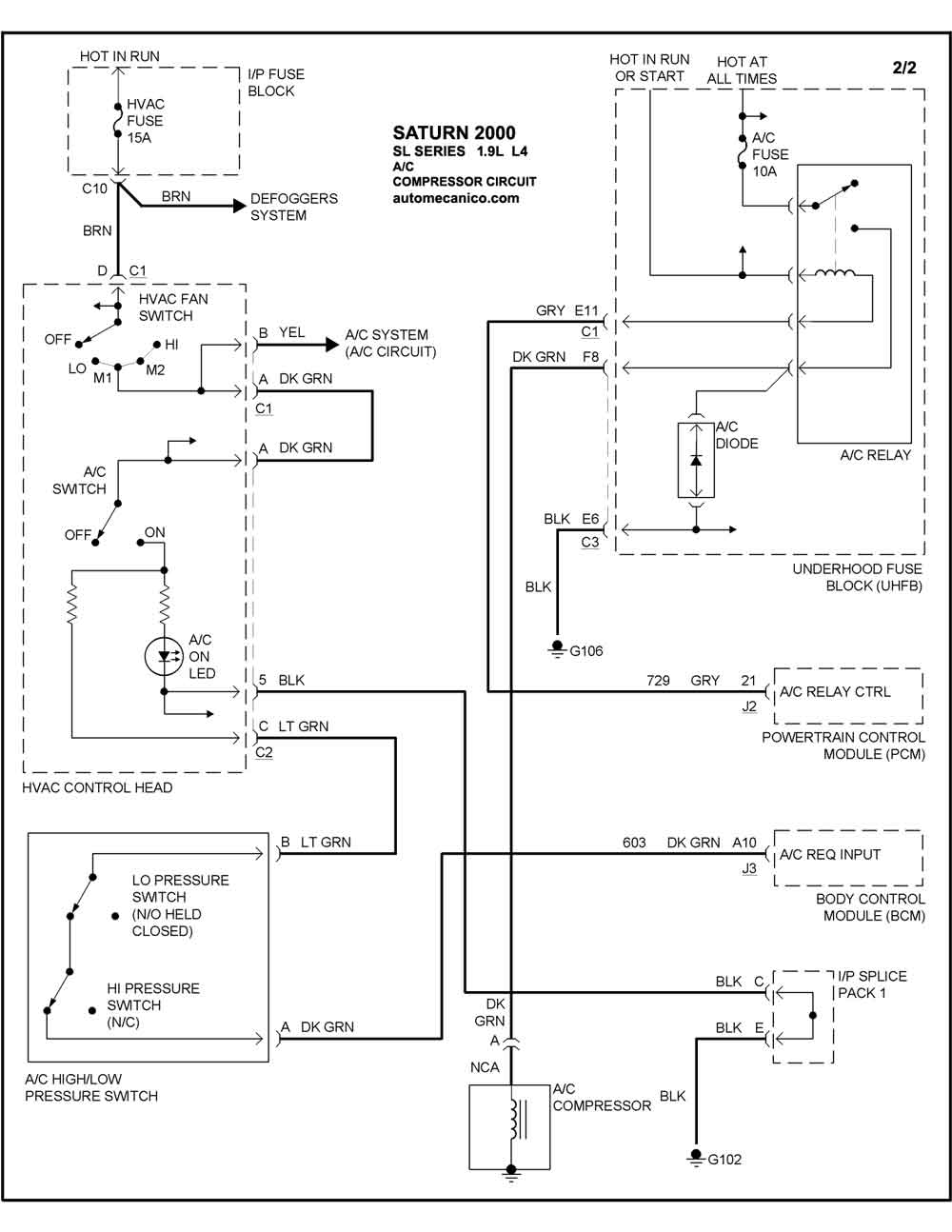

| 1.9L 4 CILINDROS 2/2 | COMPRESSOR CIRCUIT |
| SW SERIES | |

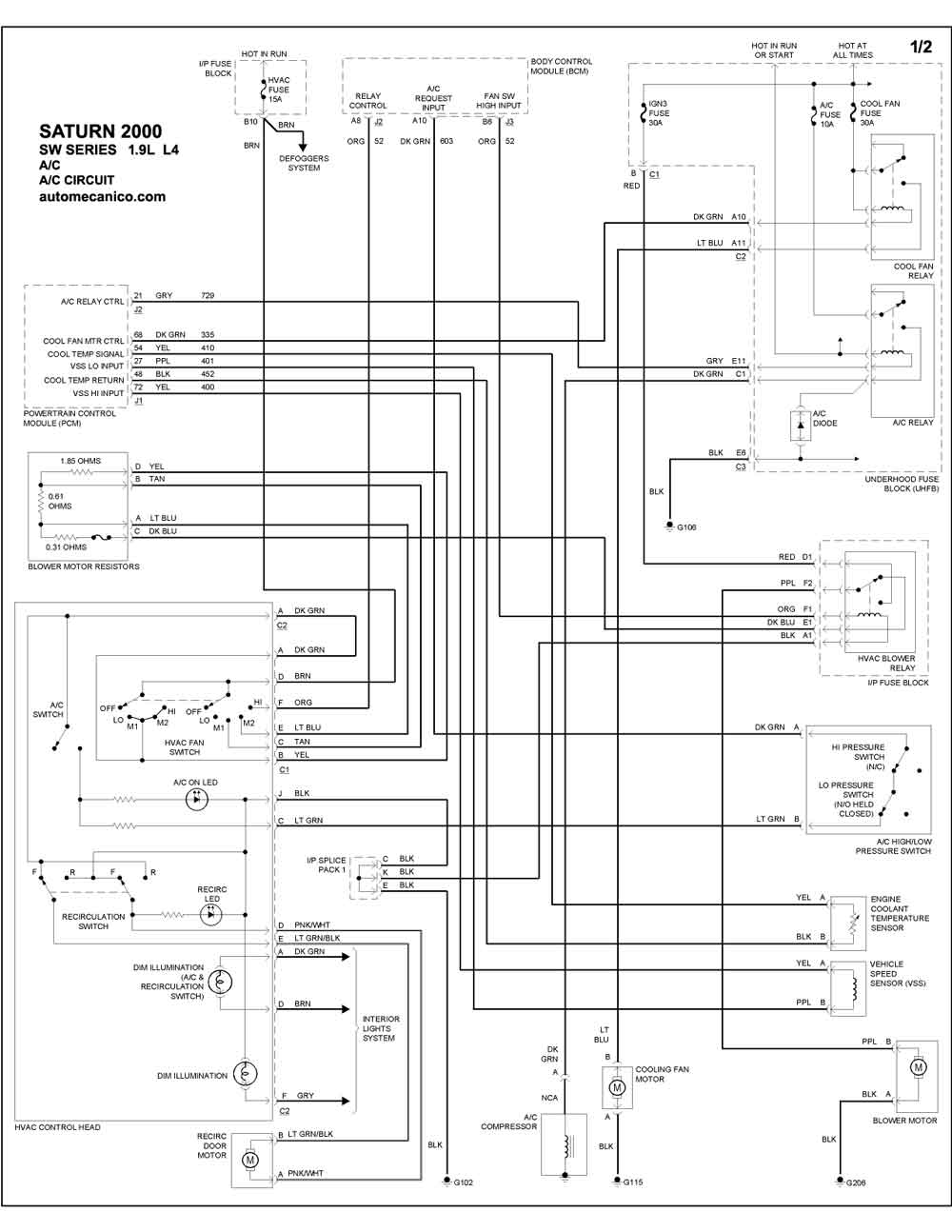

| 1.9L 4 CILINDROS 1/2 | A/C CIRCUIT |
| 1.9L 4 CILINDROS 2/2 | COMPRESSOR CIRCUIT |
