| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - VOLKSWAGEN 2000 |
2000 - Diagramas VOLKSWAGEN : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - VOLKSWAGEN 2000 |

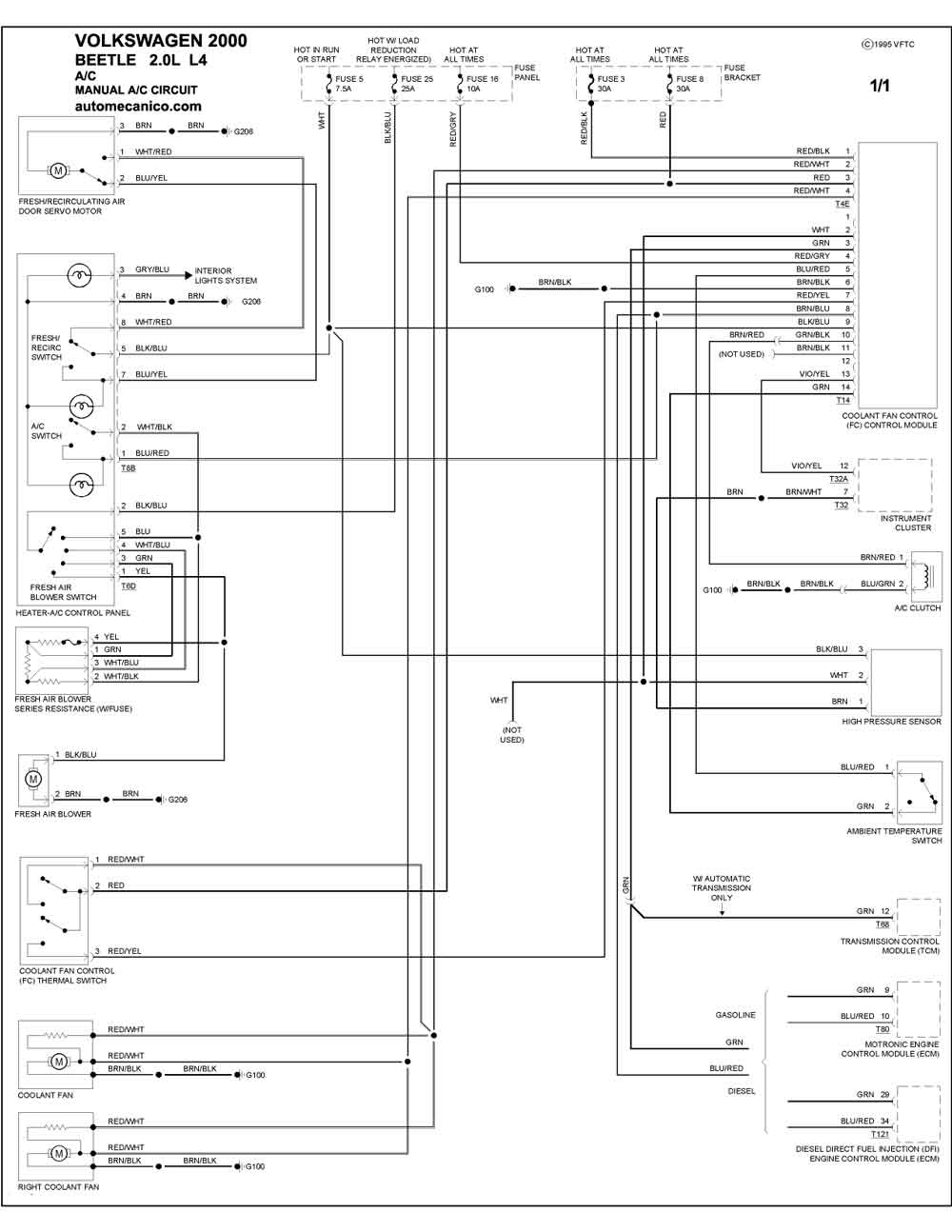

| BEETLE | |
| 1.8L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| 2.0L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| BEETLE [DIESEL] | |
| 1.9L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |

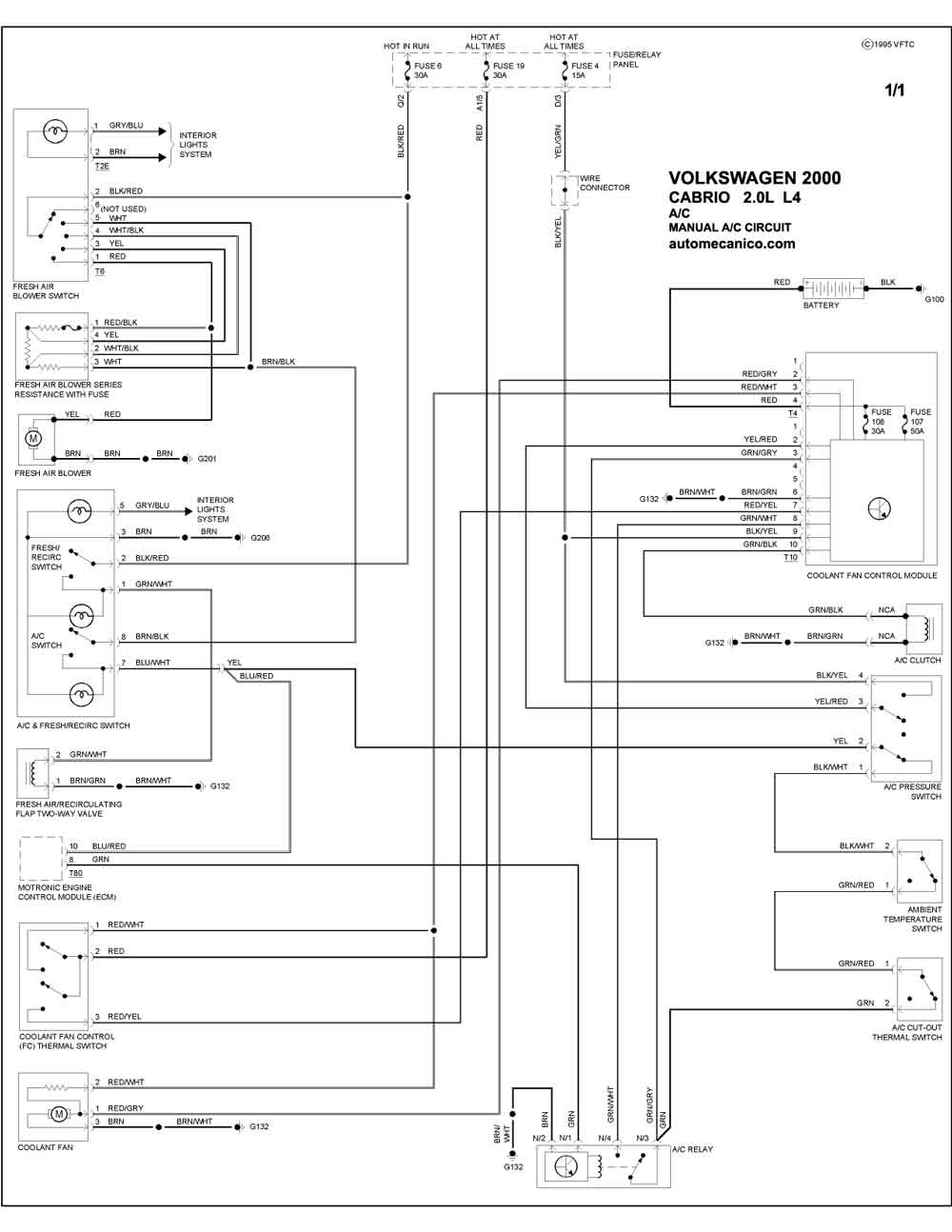

| CABRIO | |
| 2.0L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| EUROVAN | |
| 2.8L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |
| 2.8L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| GOLF | |
| 1.8L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| GOLF [DIESEL] | |
| 1.9L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |

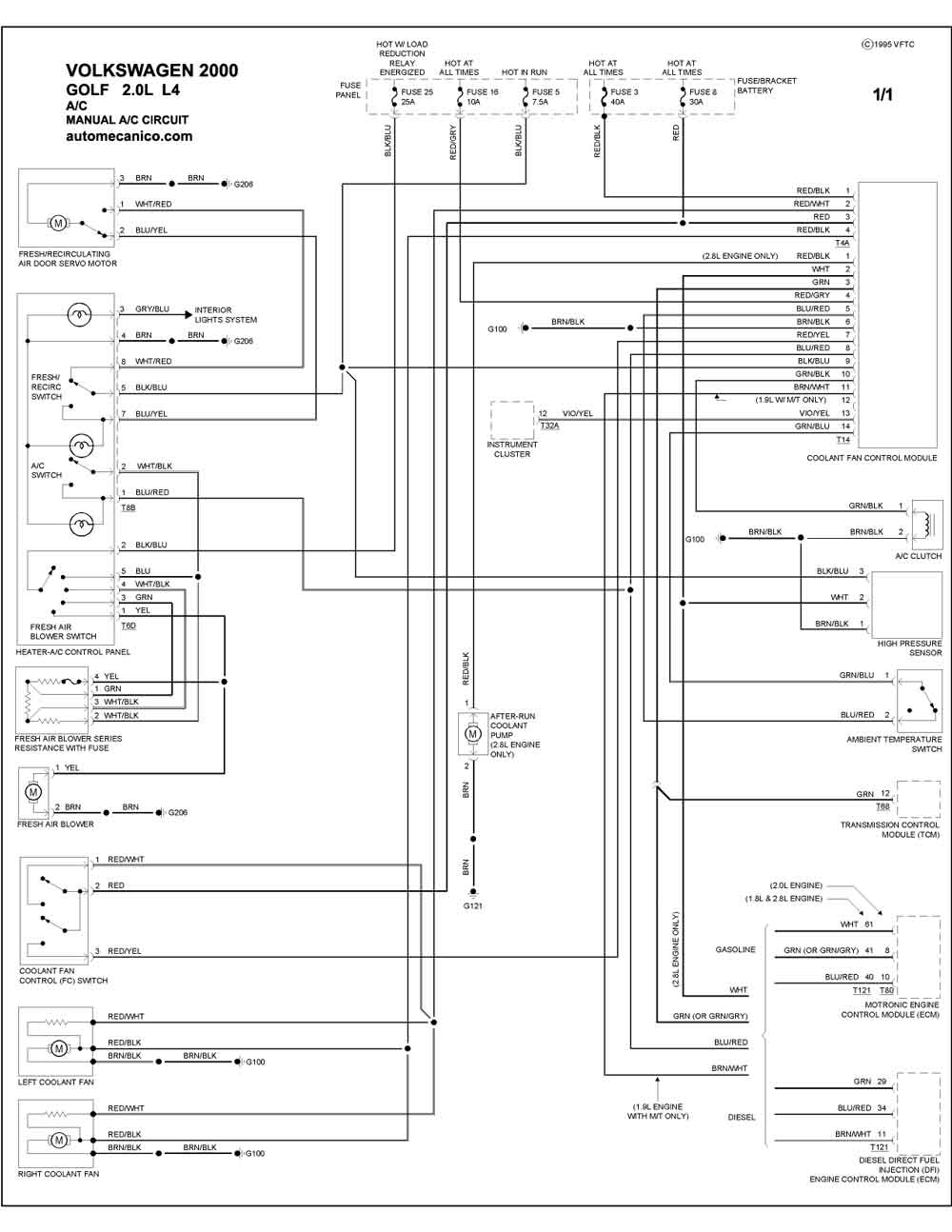

| GOLF | |
| 2.0L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
