| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - VOLKSWAGEN 2000 |
| JETTA | |

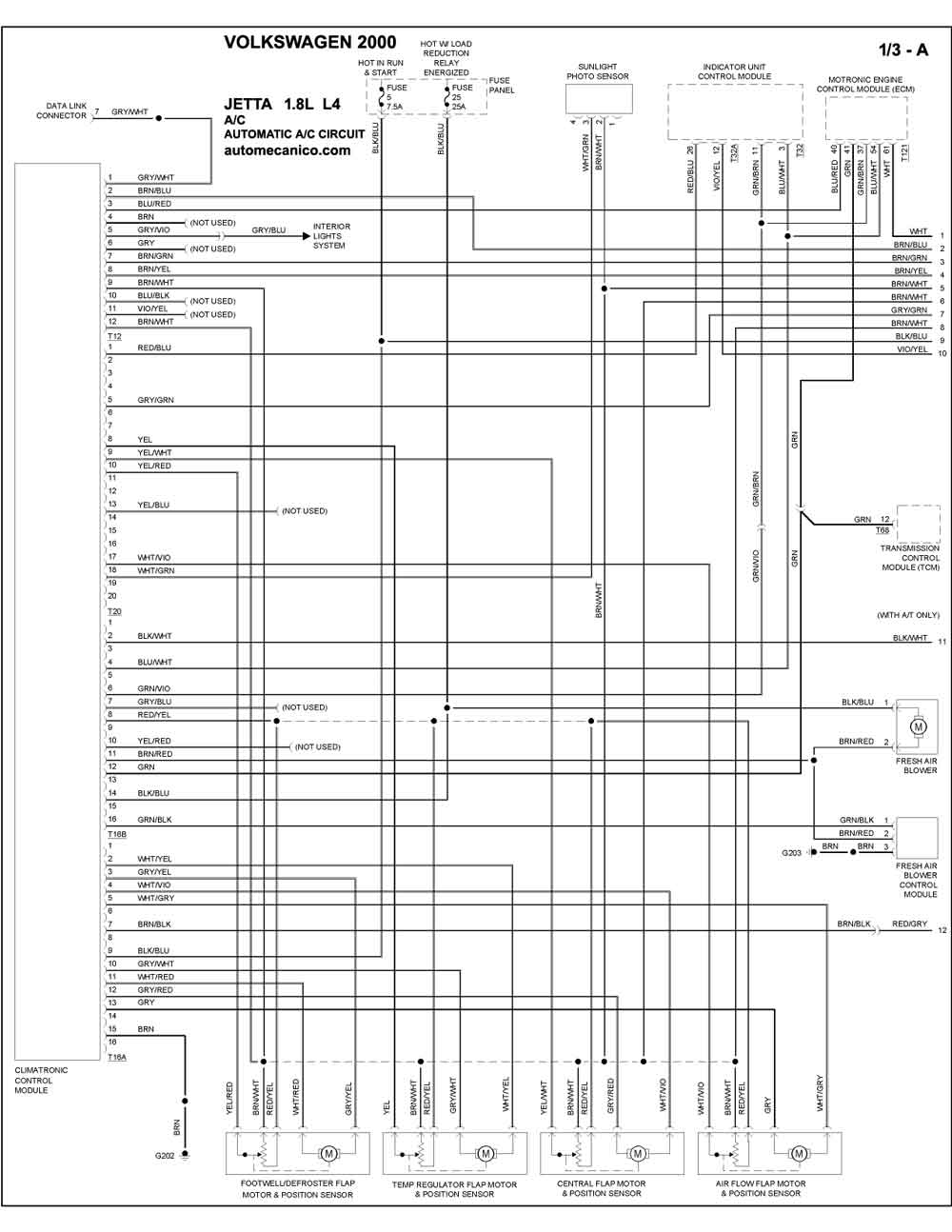

| 1.8L 4 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |
| 1.8L 4 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |

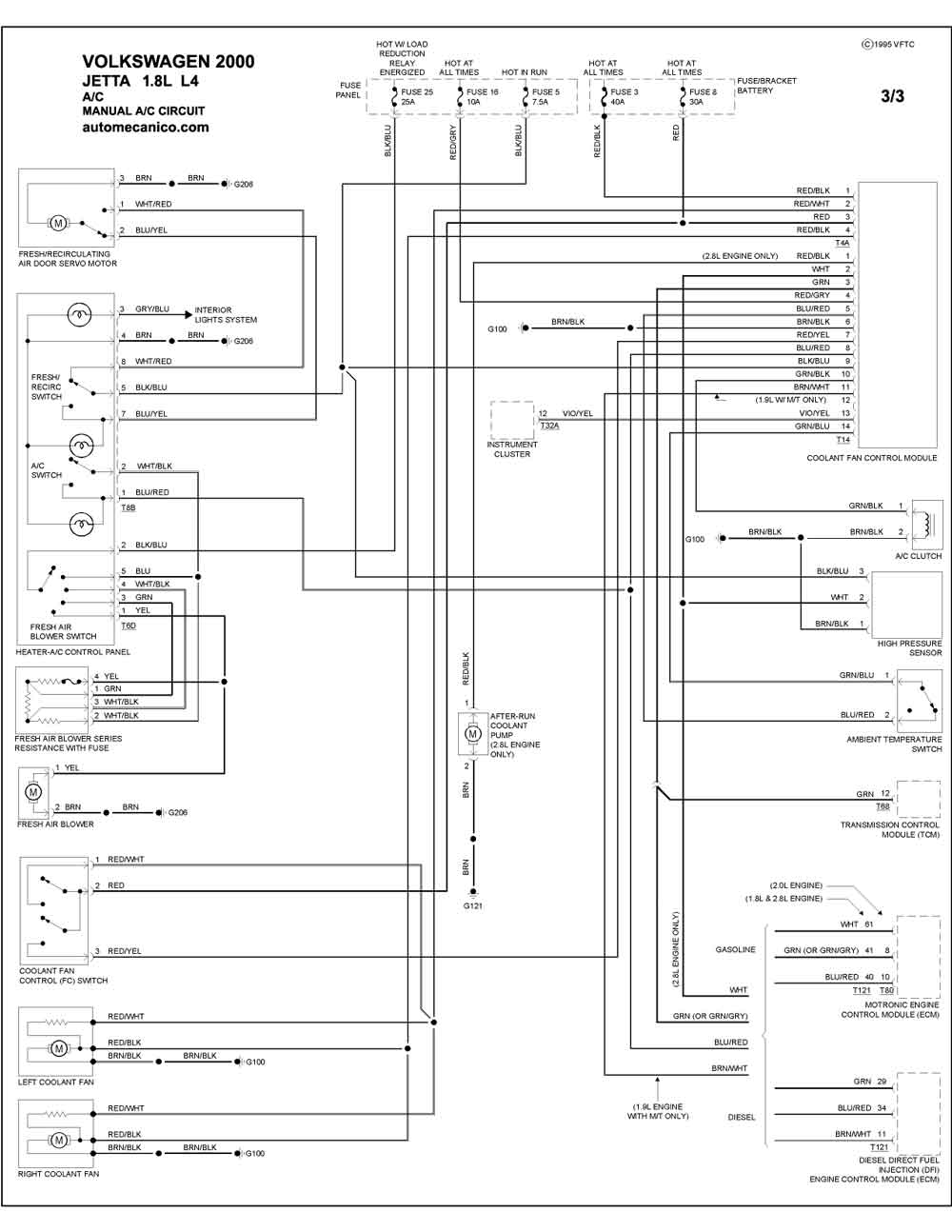

| 1.8L 4 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| JETTA | |

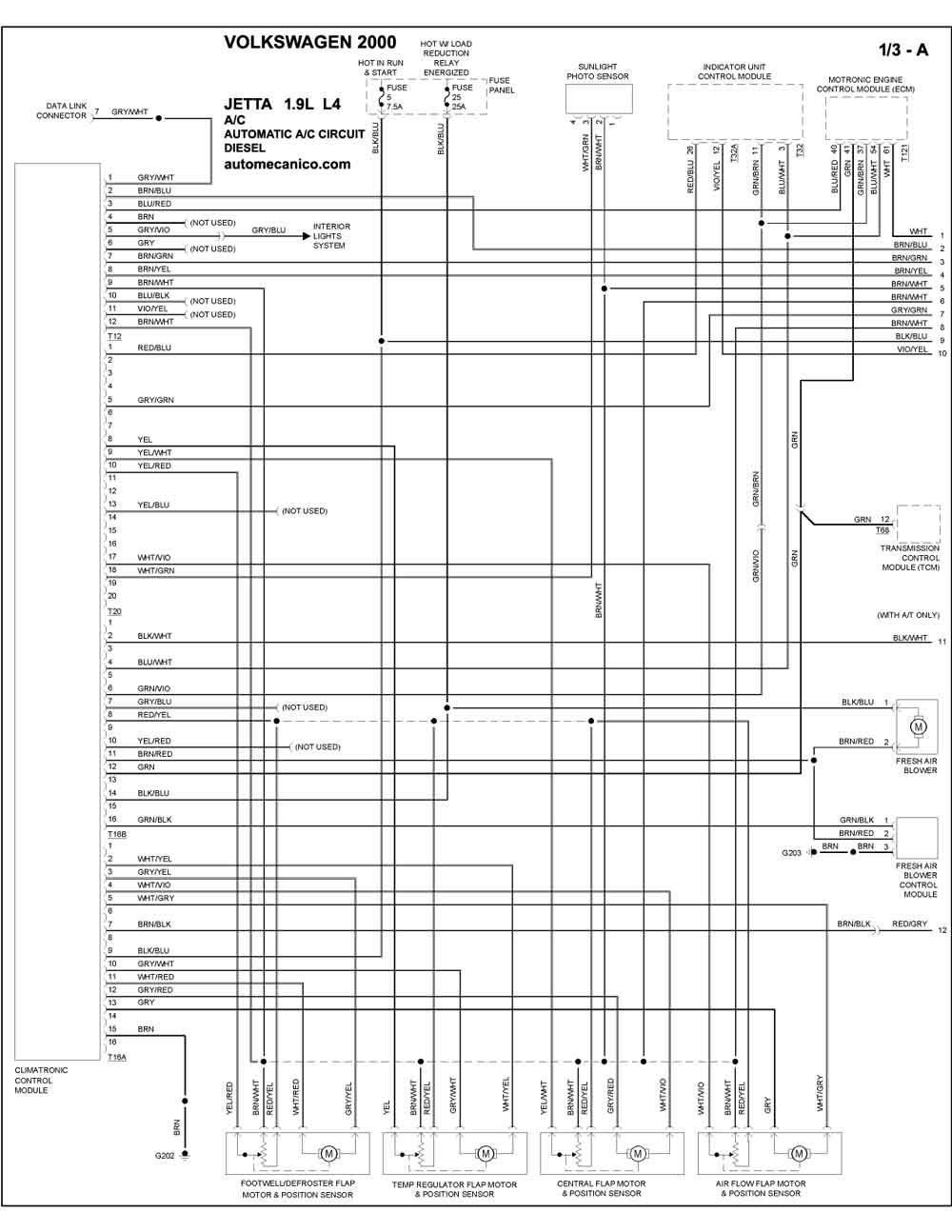

| 1.9L 4 CIL. Diesel 1/3A | AUTOMATIC A/C CIRCUIT |
| 1.9L 4 CIL. Diesel 2/3B | AUTOMATIC A/C CIRCUIT |

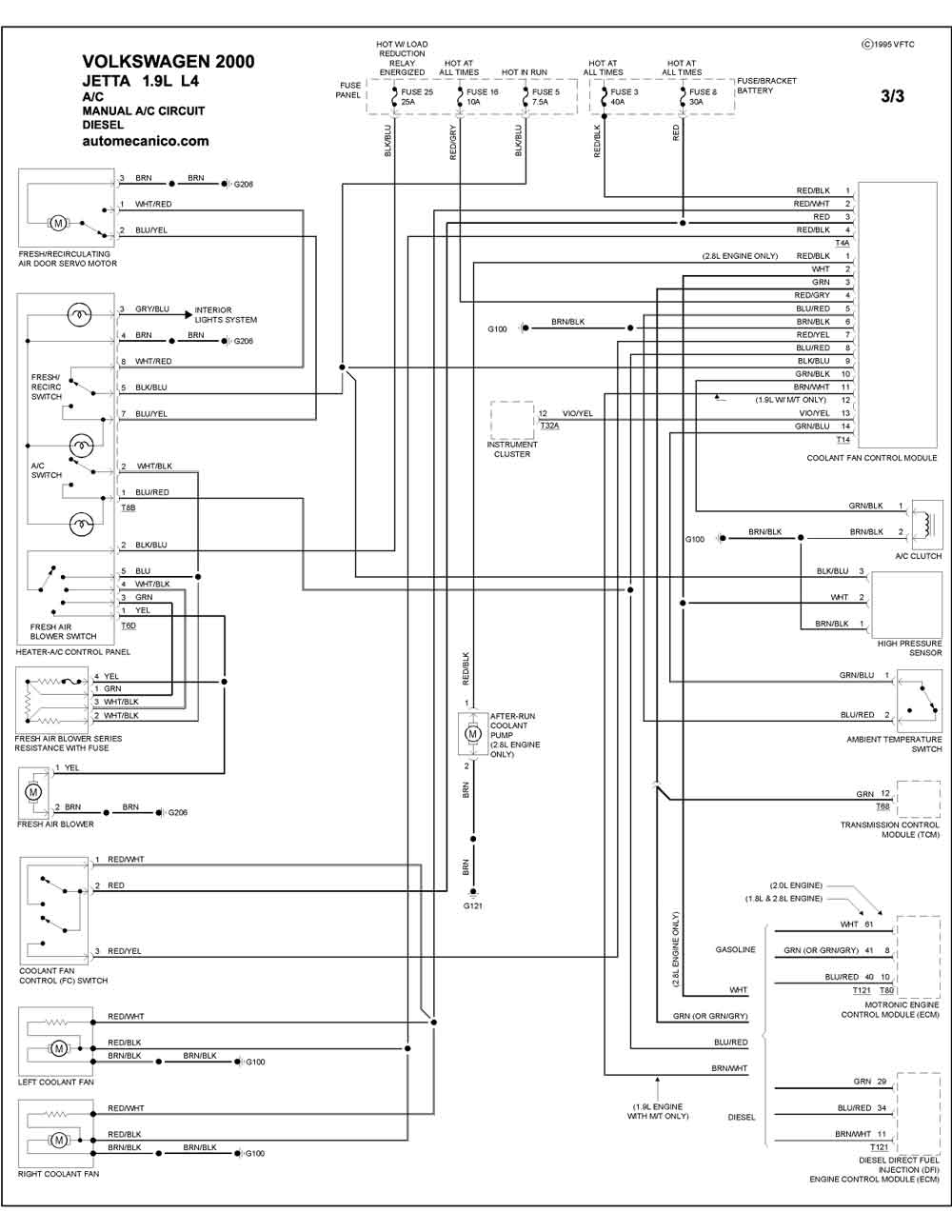

| 1.9L 4 CIL. Diesel 3/3 | MANUAL A/C CIRCUIT |
| JETTA | |
| 2.0L 4 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |

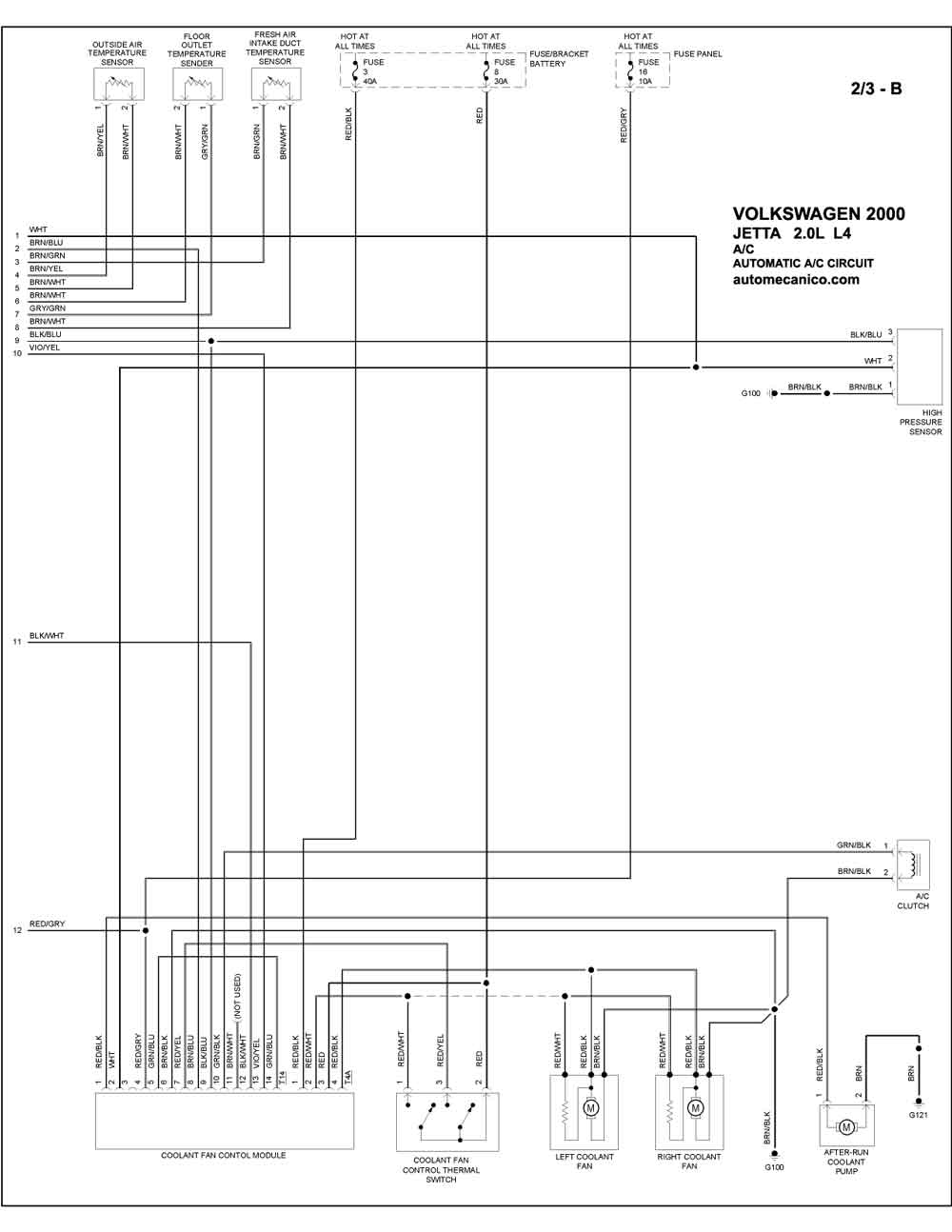

| 2.0L 4 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |
| 2.0L 4 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| 2.8L 6 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |
| 2.8L 6 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |

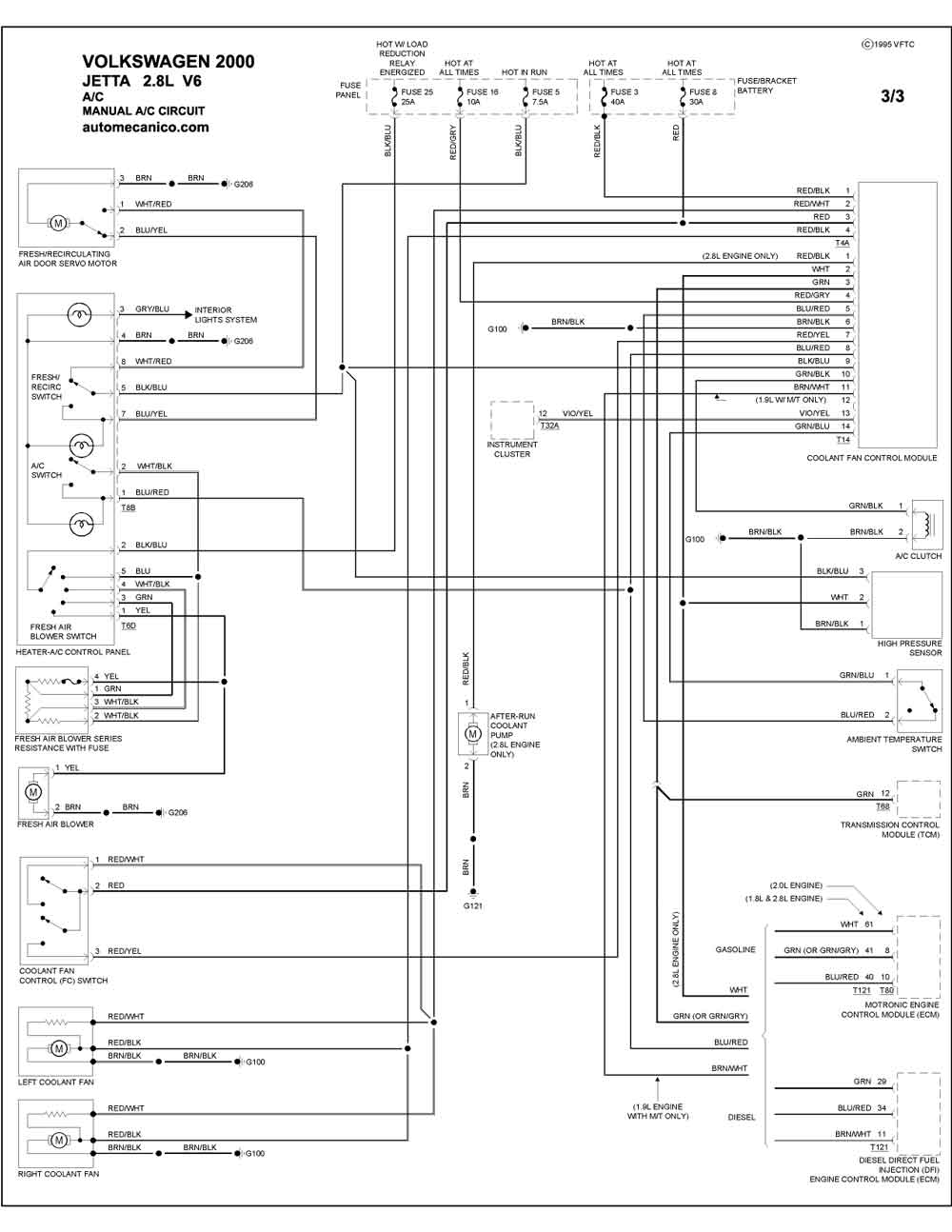

| 2.8L 6 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| PASSAT | |
| 1.8L 4 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |

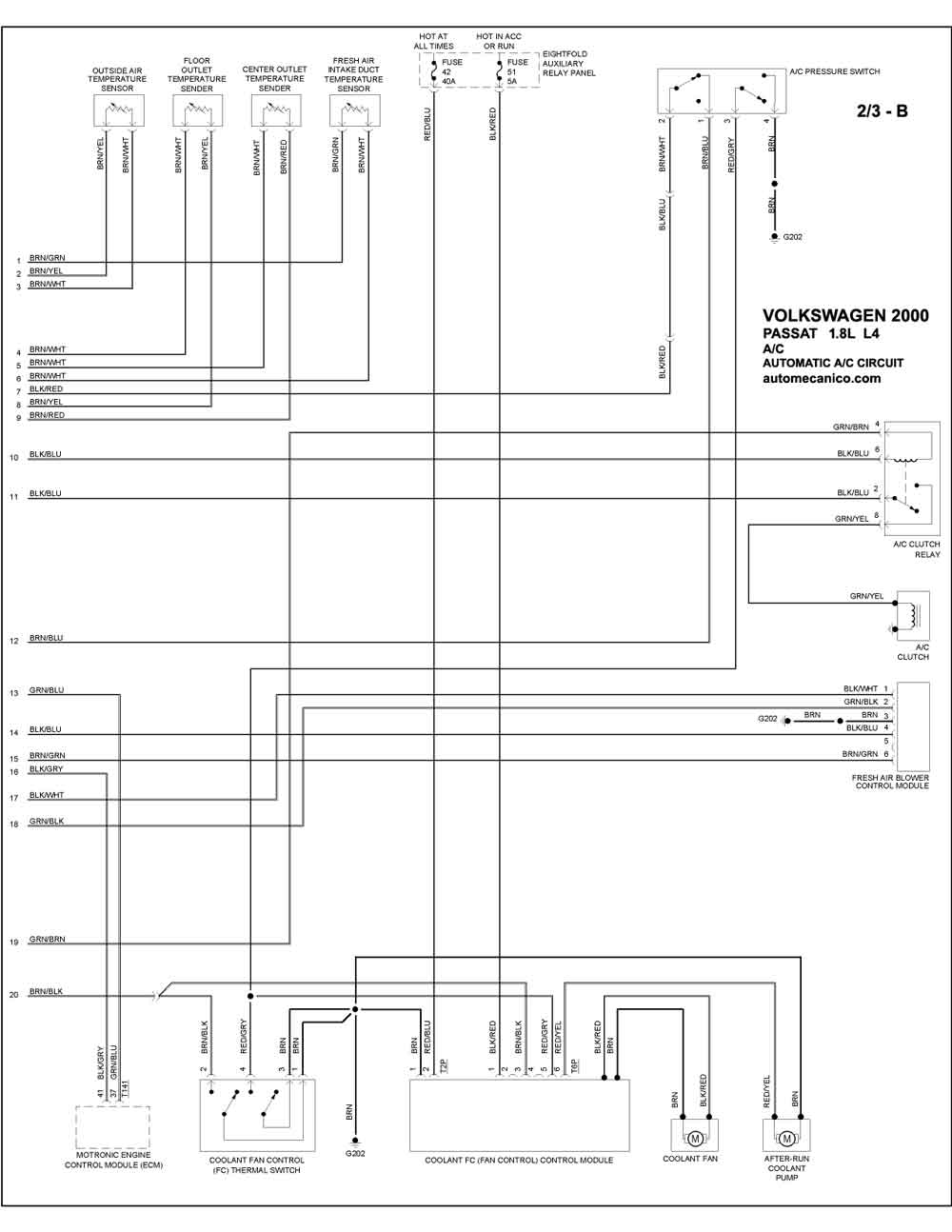

| 1.8L 4 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |

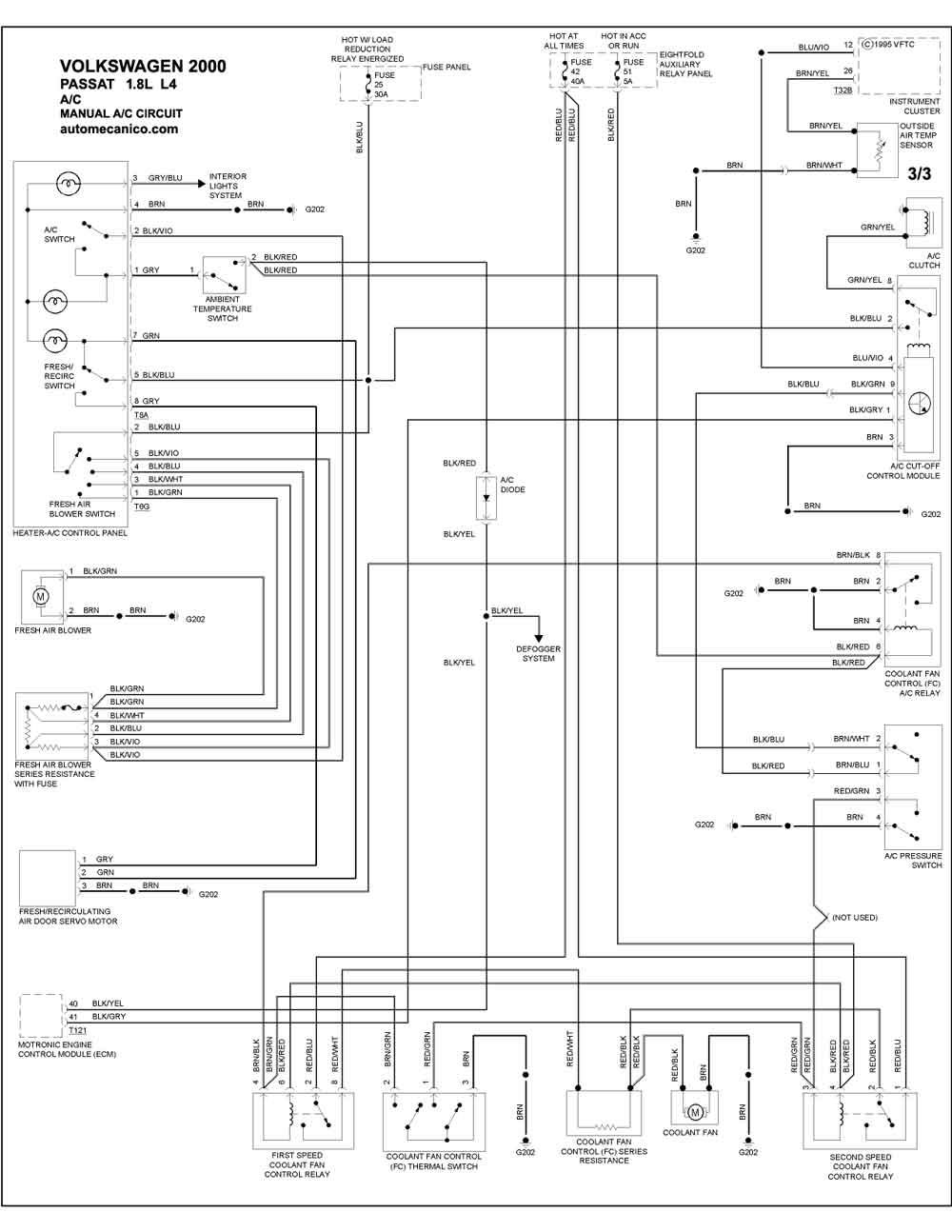

| 1.8L 4 CILINDROS 3/3 | MANUAL A/C CIRCUIT |

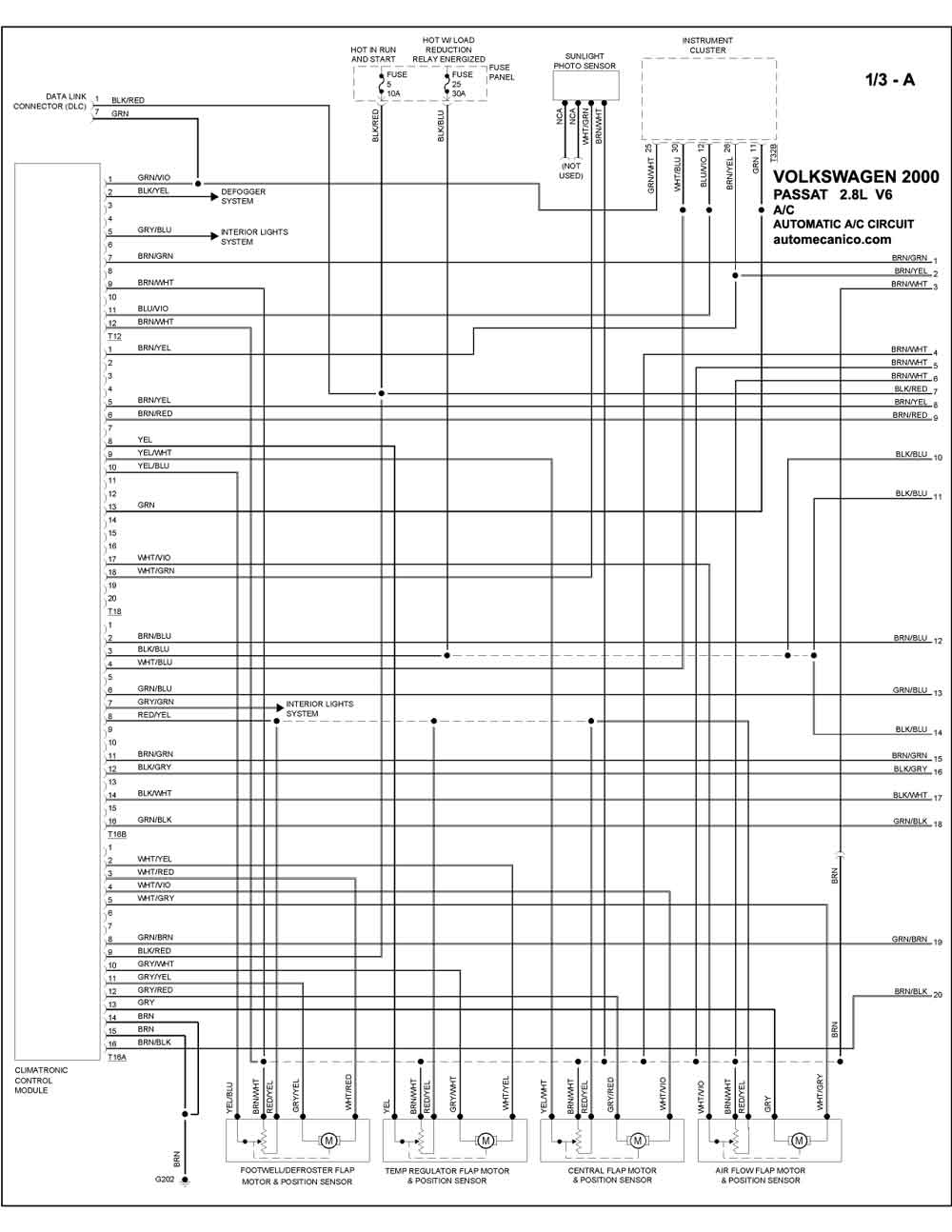

| 2.8L 6 CILINDROS 1/3A | AUTOMATIC A/C CIRCUIT |

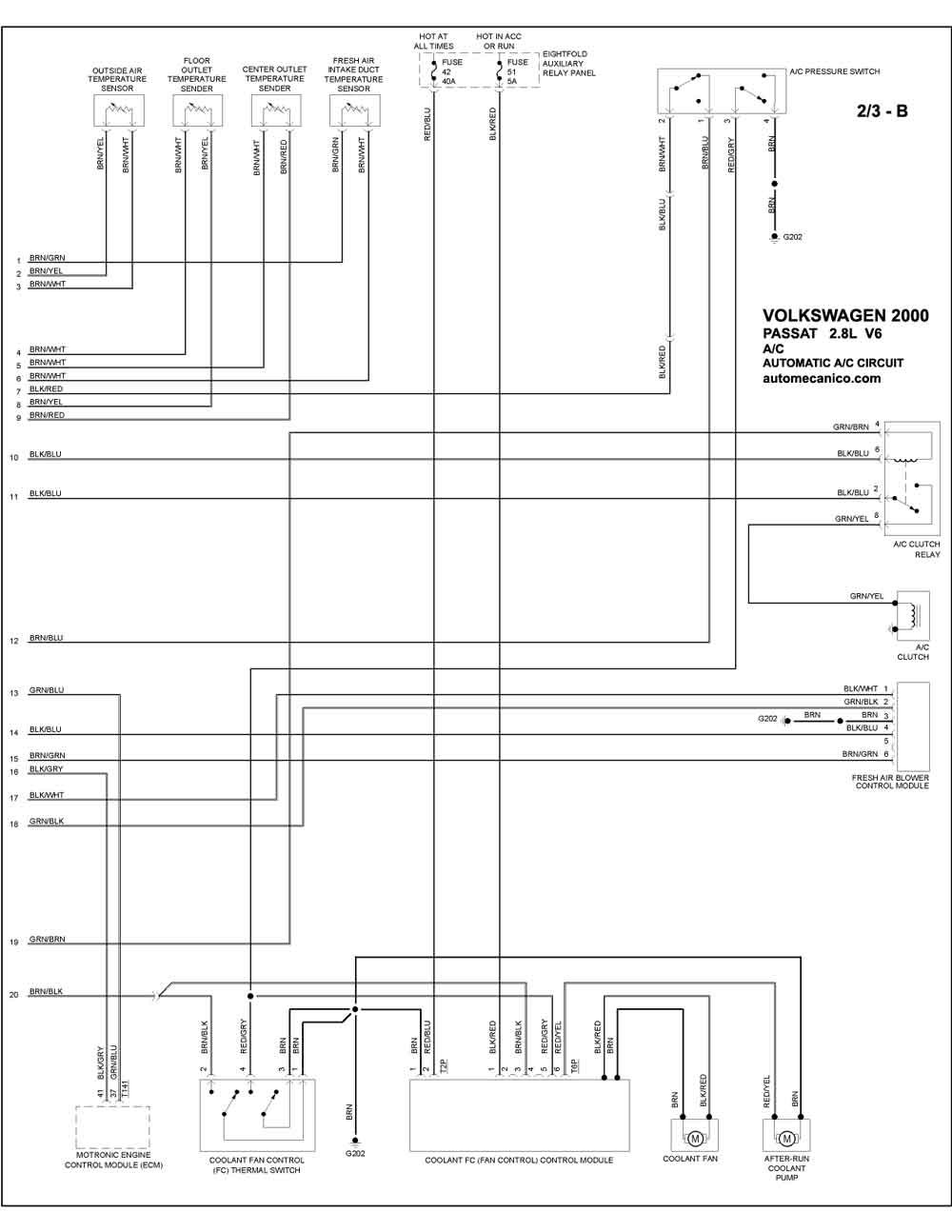

| 2.8L 6 CILINDROS 2/3B | AUTOMATIC A/C CIRCUIT |
| 2.8L 6 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
