| DIAGRAMAS - SISTEMA DE CARGA - ACURA 2010 - Mecanica Automotriz - INDICE |
Diagramas ACURA : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos ACURA 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - ACURA 2010 |
| MDX | |

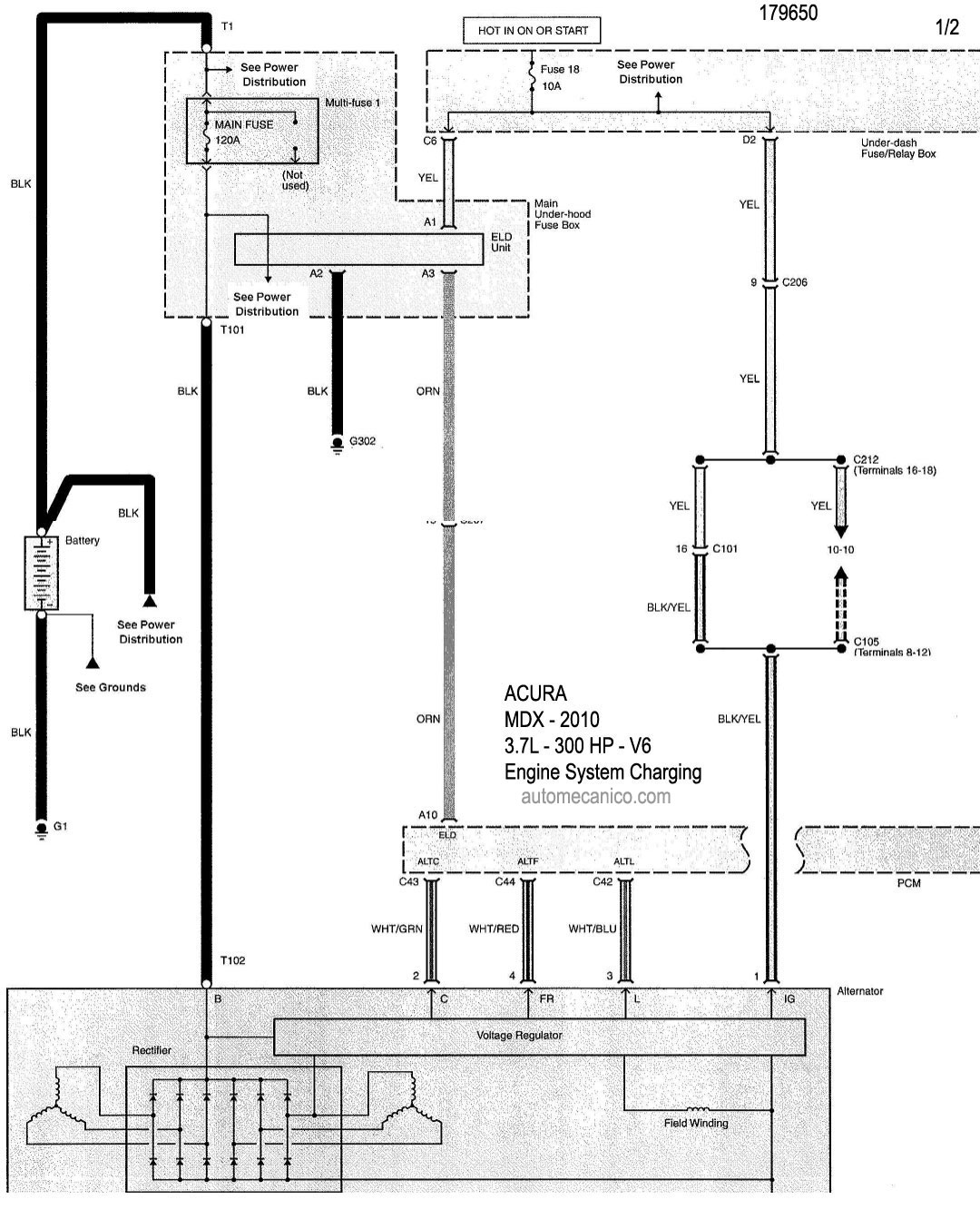

| 3.7L 6 CIL. V6 - ALTERNADOR 1/2 | DIAGRAMA SISTEMA DE CARGA |

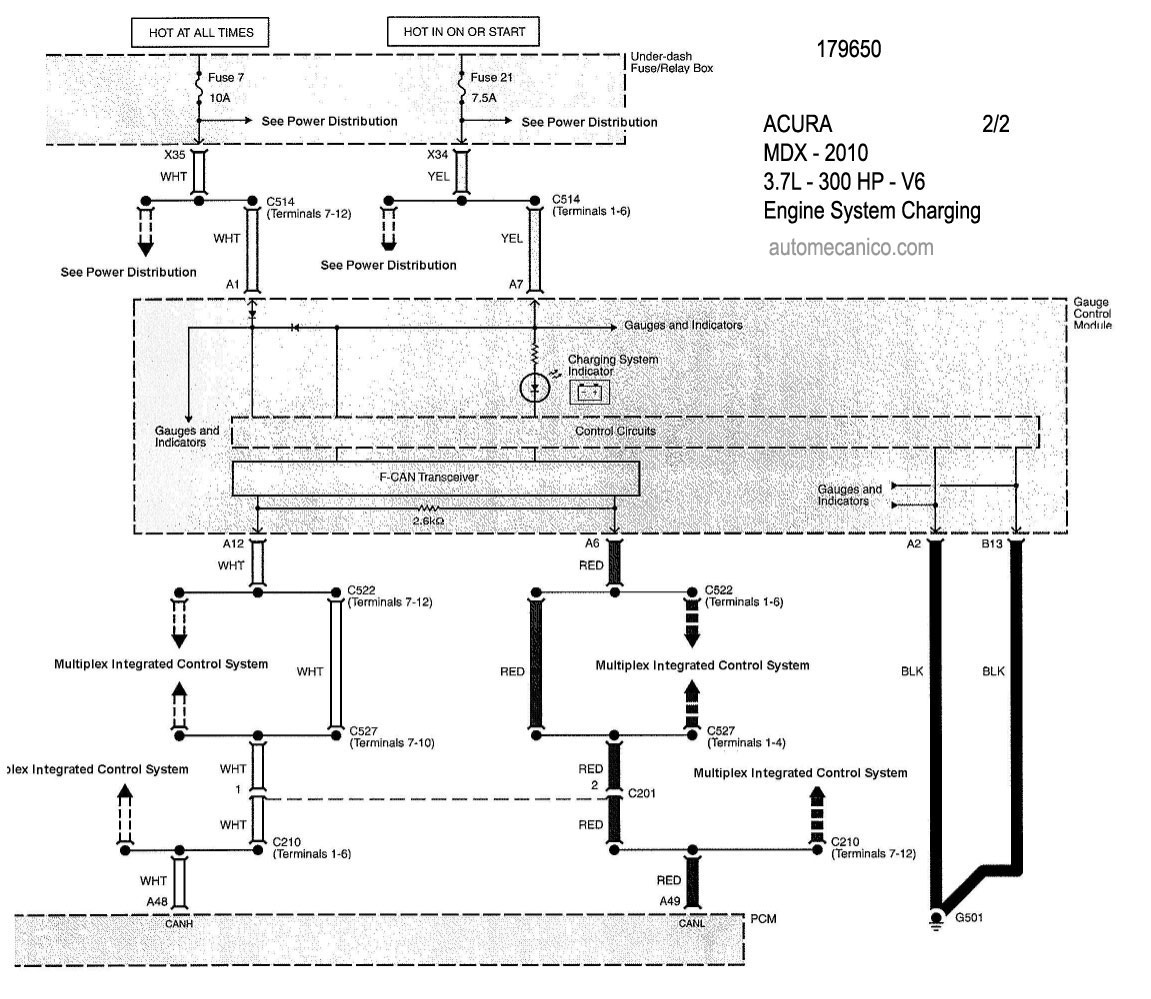

| 3.7L 6 CIL. V6 - ALTERNADOR 2/2 | DIAGRAMA SISTEMA DE CARGA |
| RDX | |

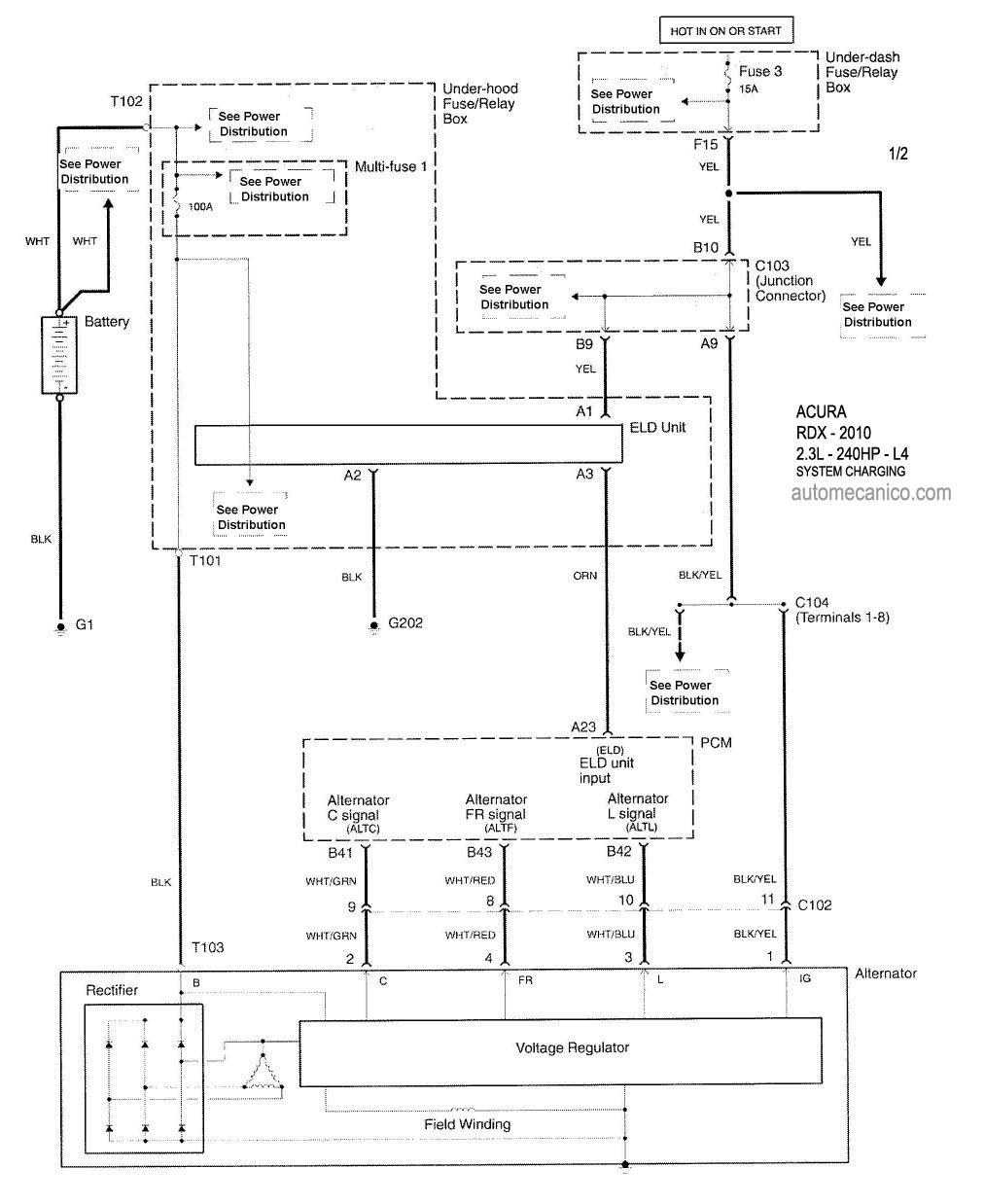

| 2.3.L 4 CIL. - ALTERNADOR 1/2 | DIAGRAMA SISTEMA DE CARGA |

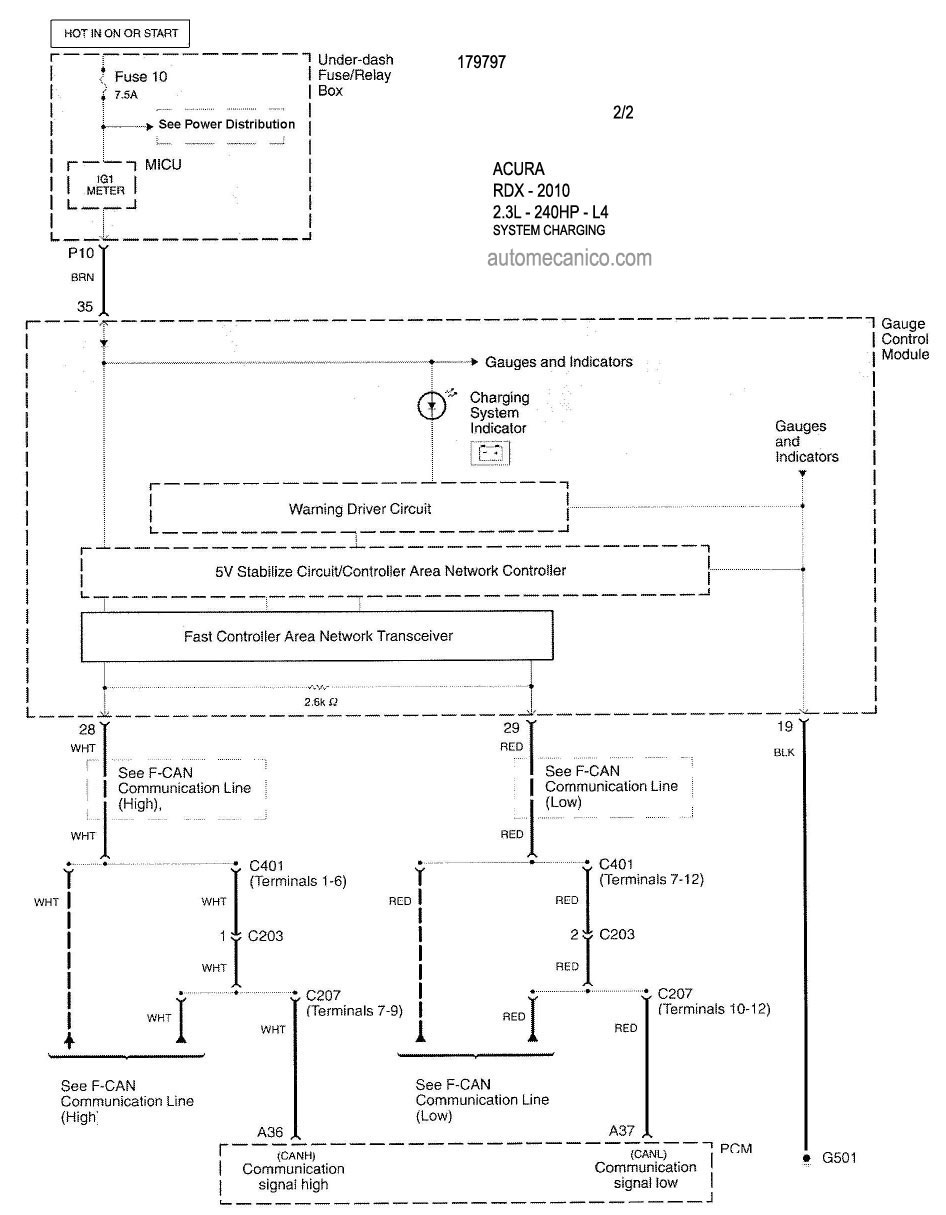

| 2.3.L 4 CIL. - ALTERNADOR 2/2 | DIAGRAMA SISTEMA DE CARGA |
| RL | |

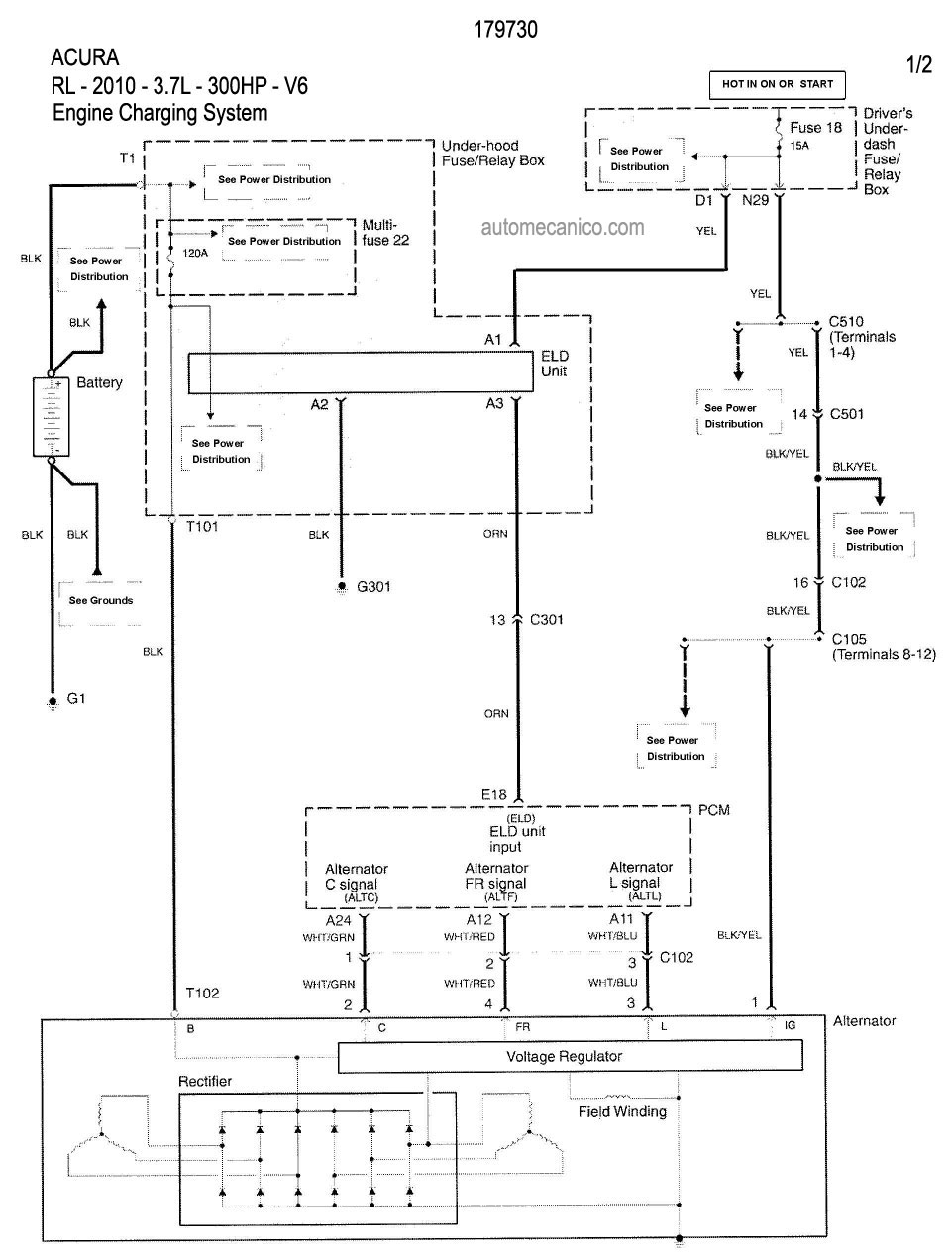

| 3.7L 6 CIL. ALTERNADOR 1/2 | DIAGRAMA SISTEMA DE CARGA |

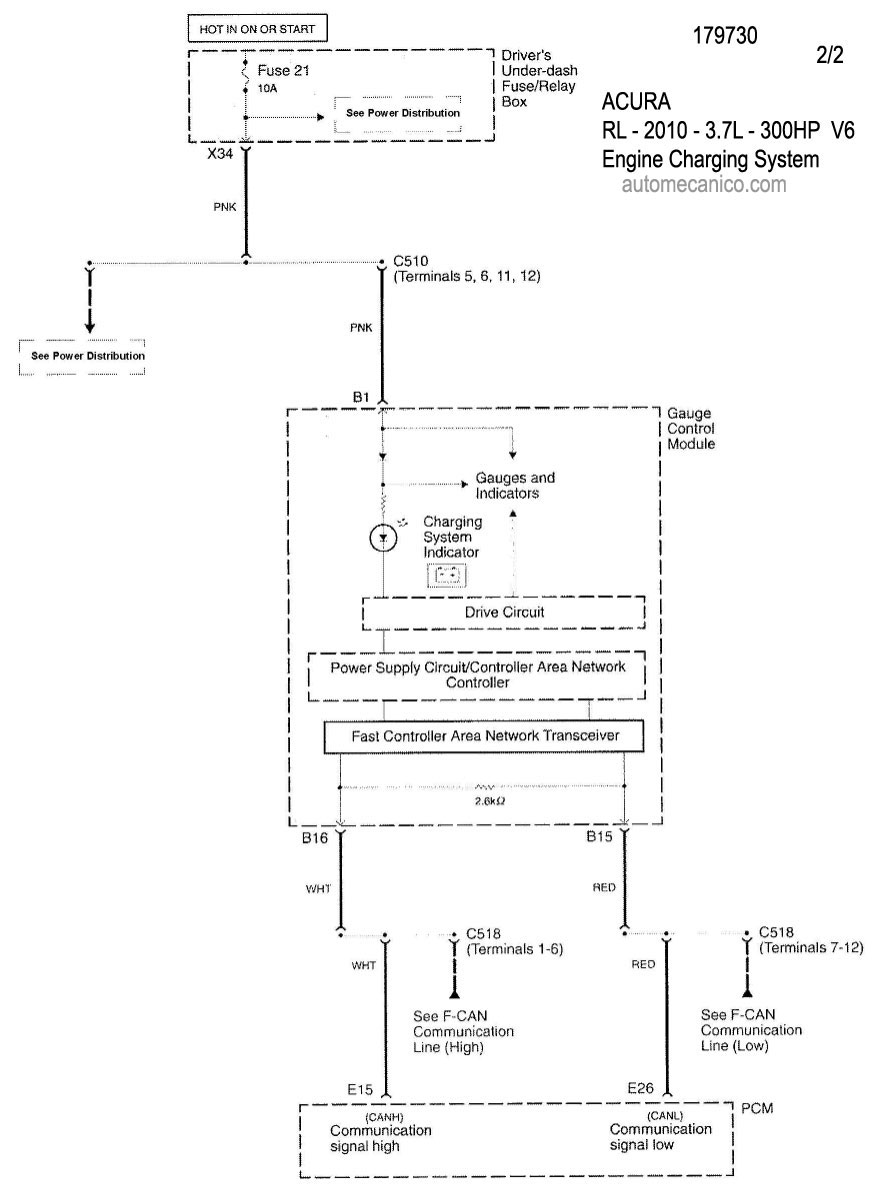

| 3.7L 6 CIL. ALTERNADOR 2/2 | DIAGRAMA SISTEMA DE CARGA |
| TL | |

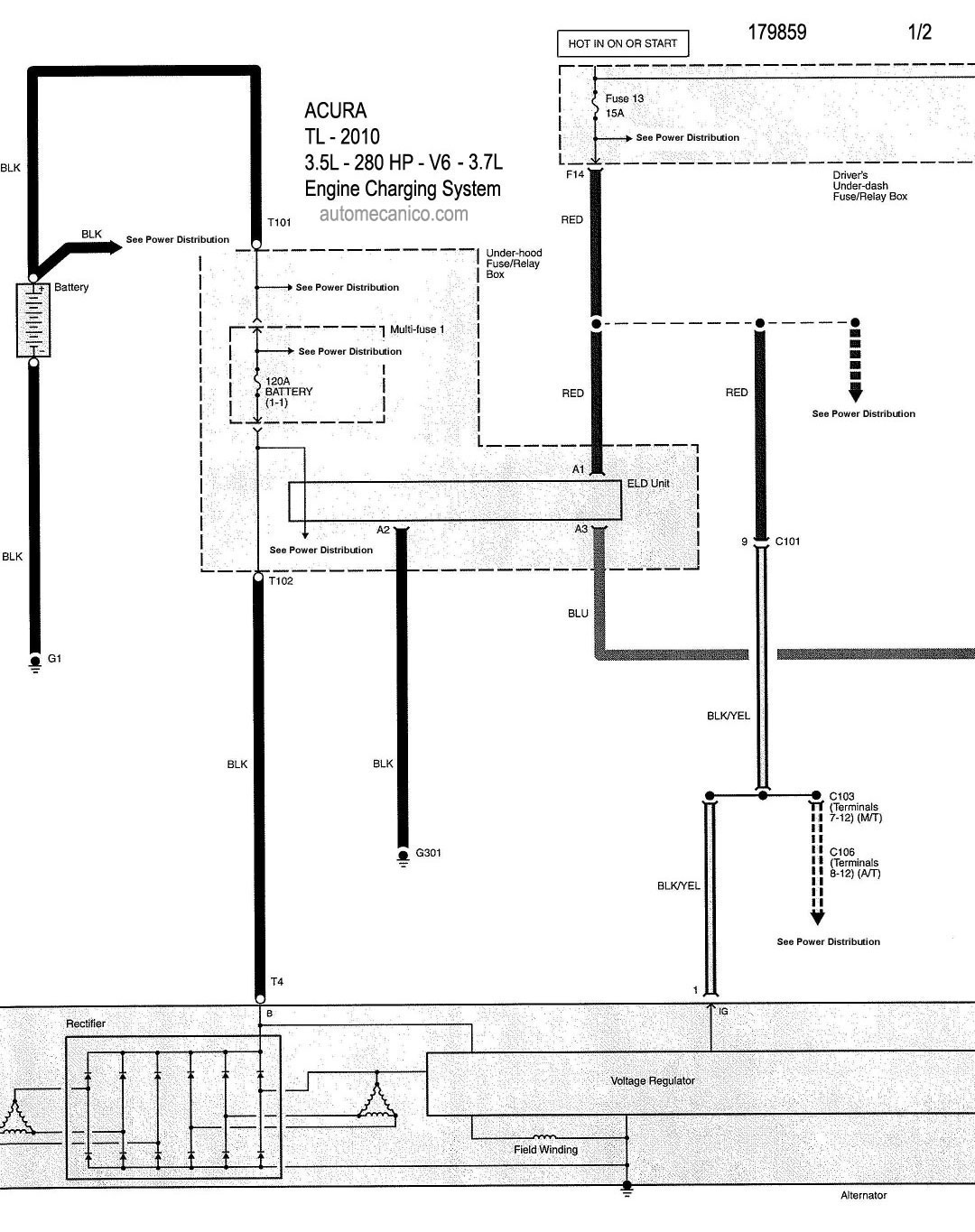

| 3.5L 6 CIL. ALTERNADOR 1/2 | DIAGRAMA SISTEMA DE CARGA |

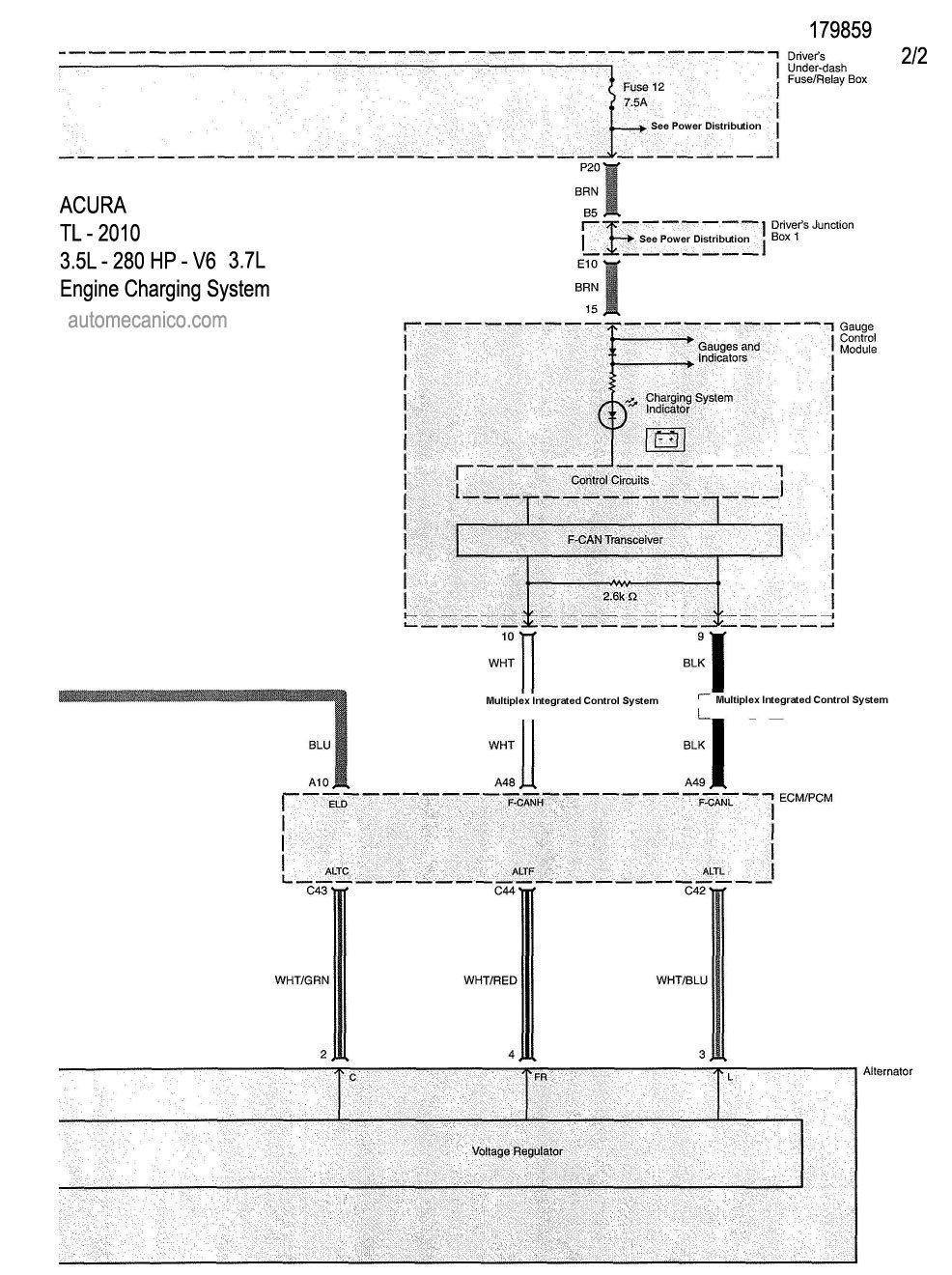

| 3.5L 6 CIL. ALTERNADOR 2/2 | DIAGRAMA SISTEMA DE CARGA |
| TSX | |

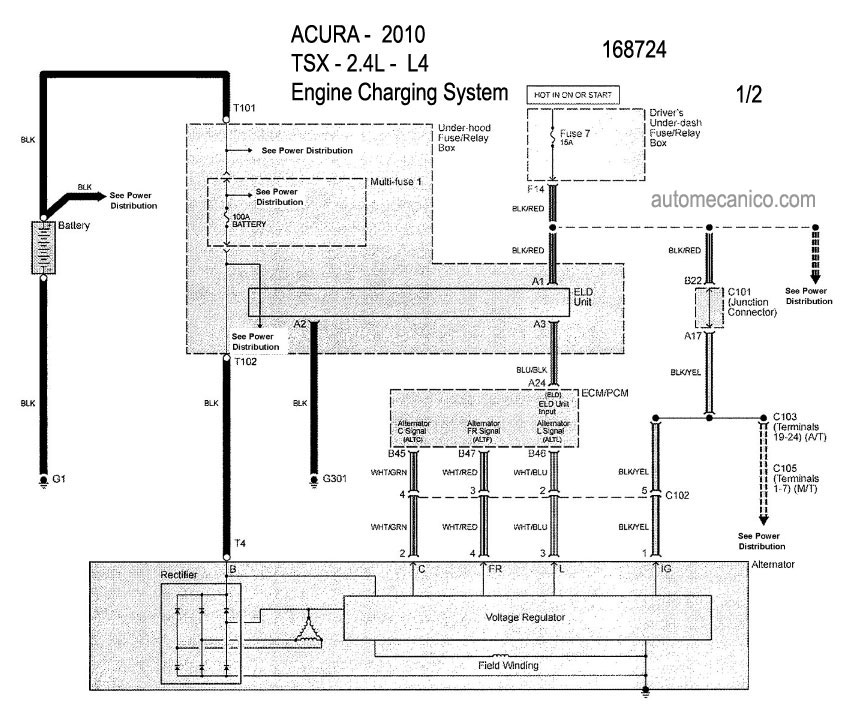

| 2.4L 4 CIL. ALTERNADOR 1/2 | DIAGRAMA SISTEMA DE CARGA |

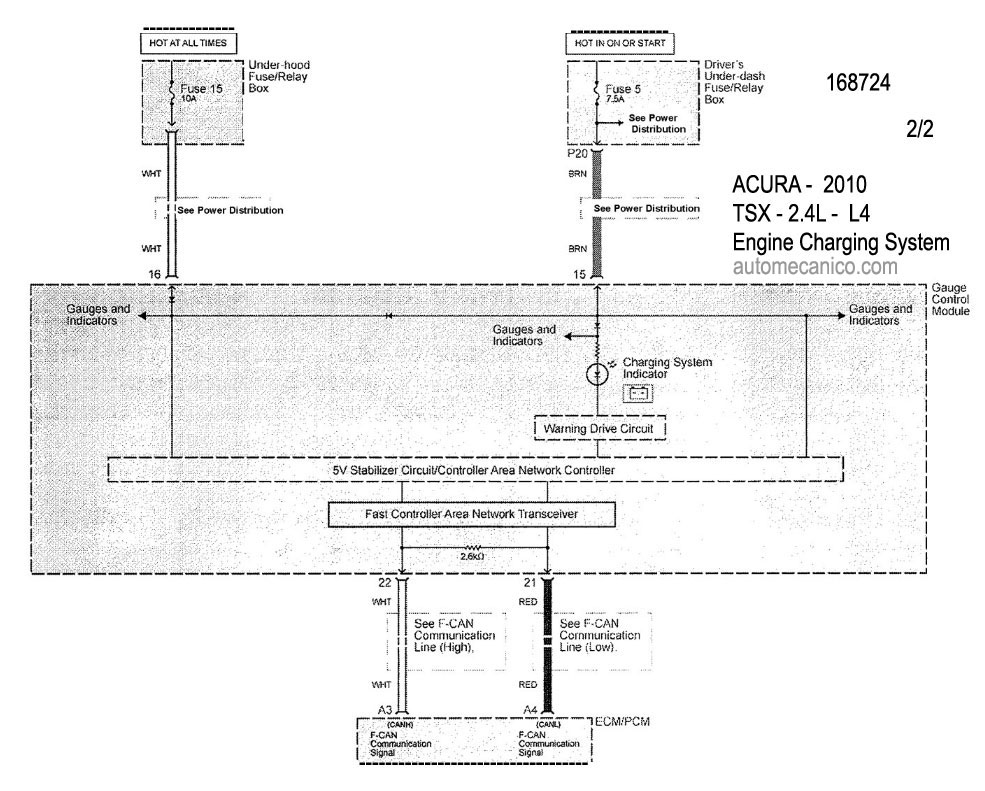

| 2.4L 4 CIL. ALTERNADOR 2/2 | DIAGRAMA SISTEMA DE CARGA |

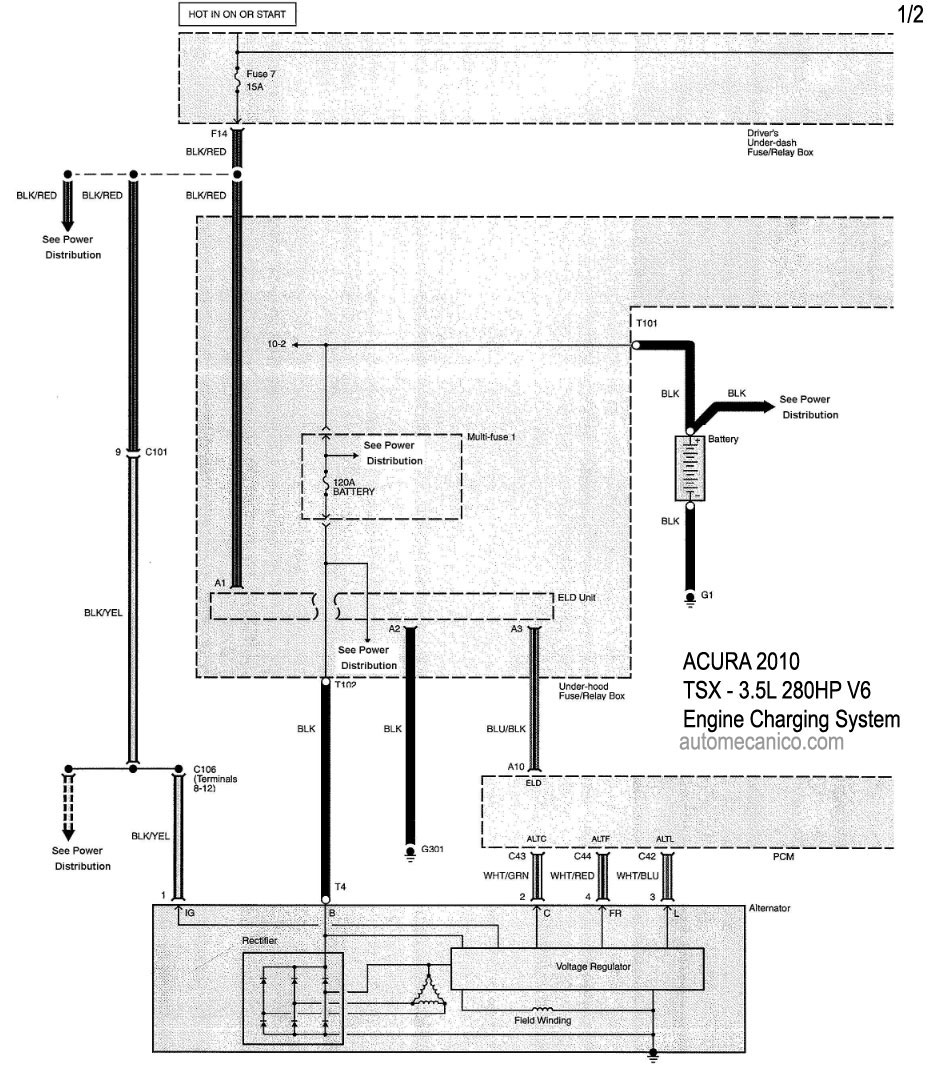

| 3.5L 6 CIL. ALTERNADOR 1/2 | DIAGRAMA SISTEMA DE CARGA |

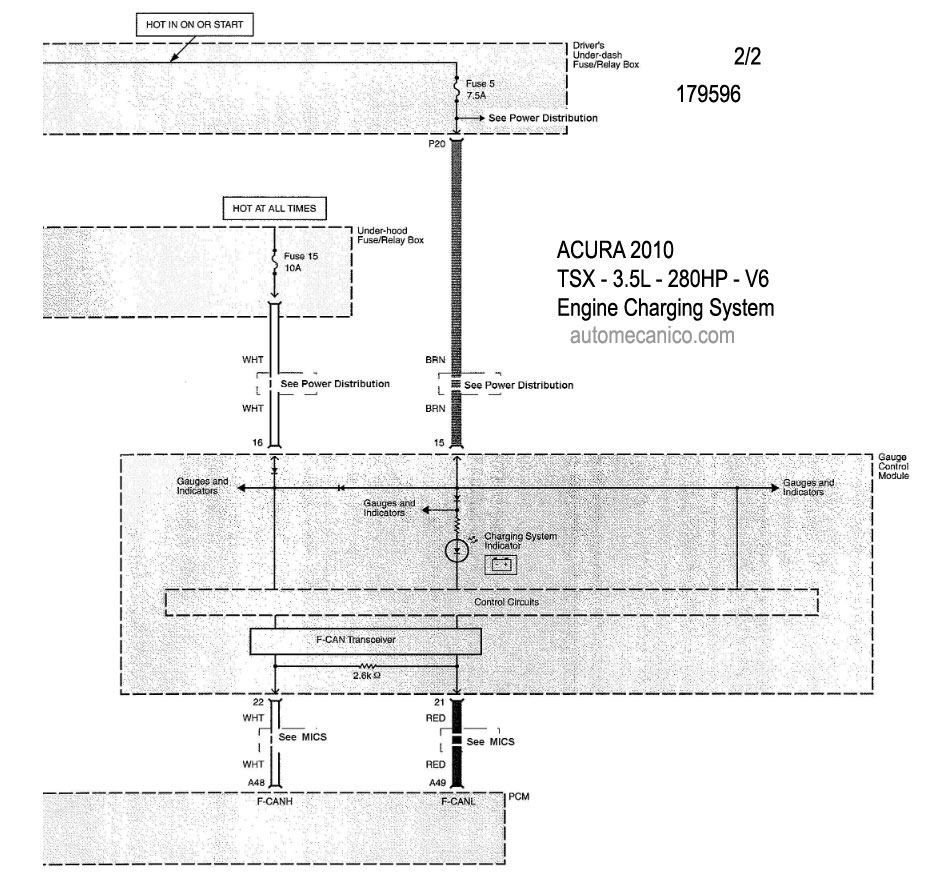

| 3.5L 6 CIL. ALTERNADOR 2/2 | DIAGRAMA SISTEMA DE CARGA |
| ZDX | |

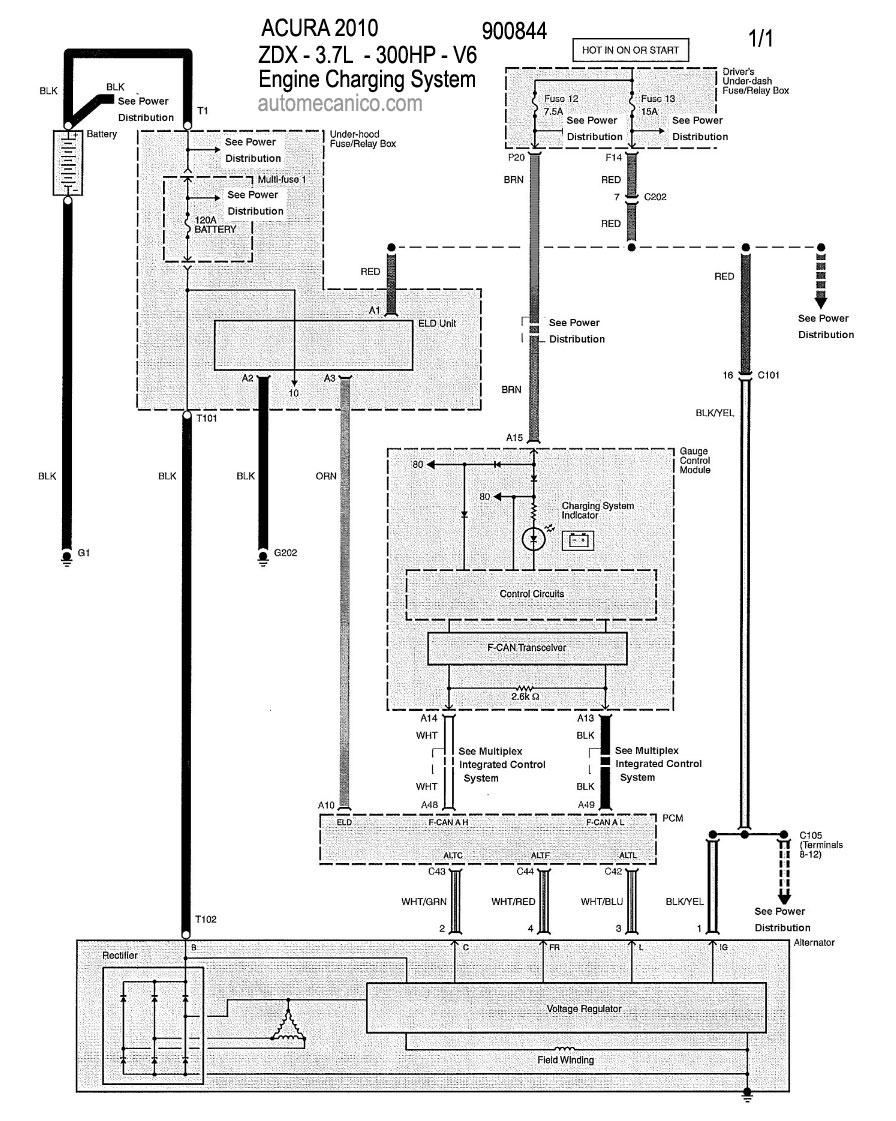

| 3.7L 6 CIL. V6 - ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
