| DIAGRAMAS - SISTEMA DE CARGA - BMW 2010 - Mecanica Automotriz - INDICE |
Diagramas BMW : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
BMW 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - BMW 2010 |
| M5, M6 | |

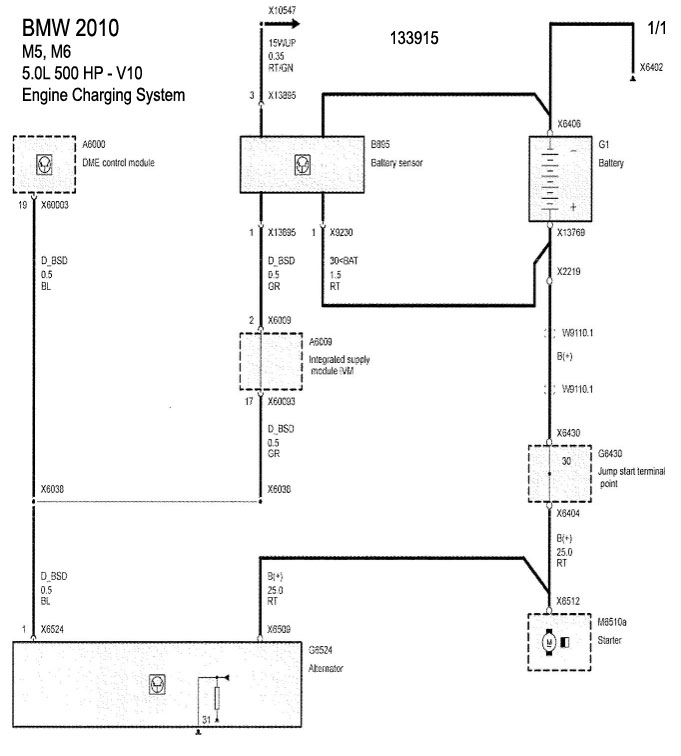

| 5.0L - V10 - Cil. | DIAGRAMA SISTEMA DE CARGA |

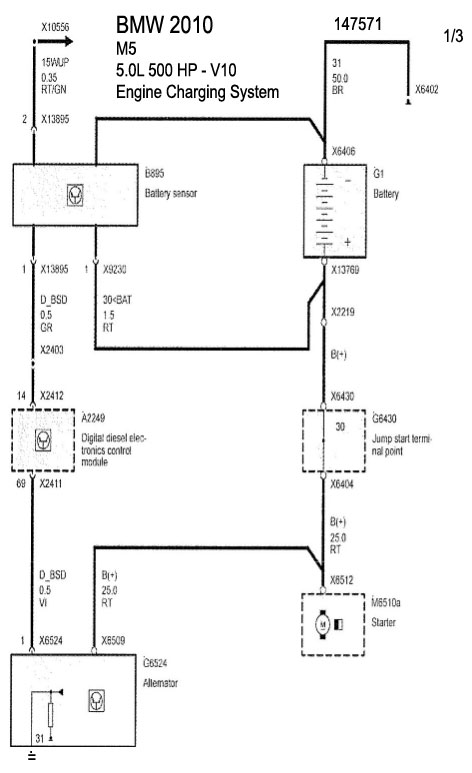

| 5.0L - V10 - Cil. 1/3 | DIAGRAMA SISTEMA DE CARGA |

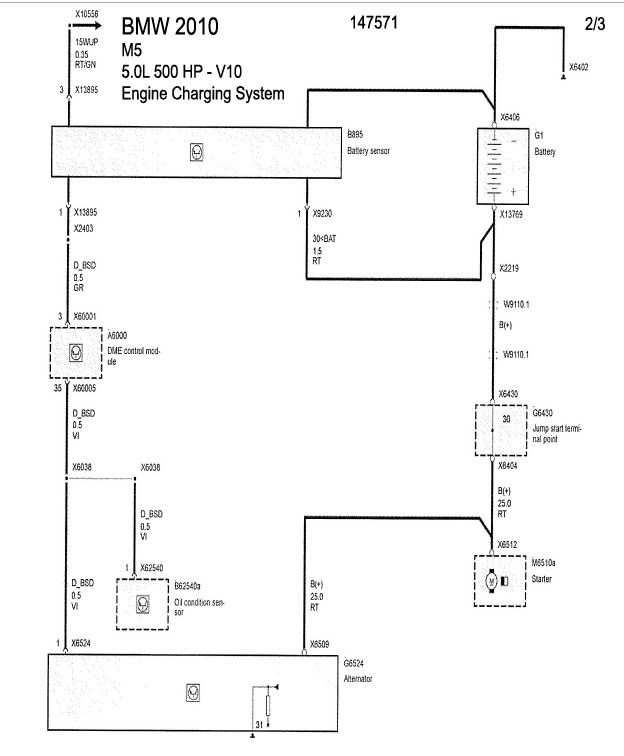

| 5.0L - V10 - Cil. 2/3 | DIAGRAMA SISTEMA DE CARGA |

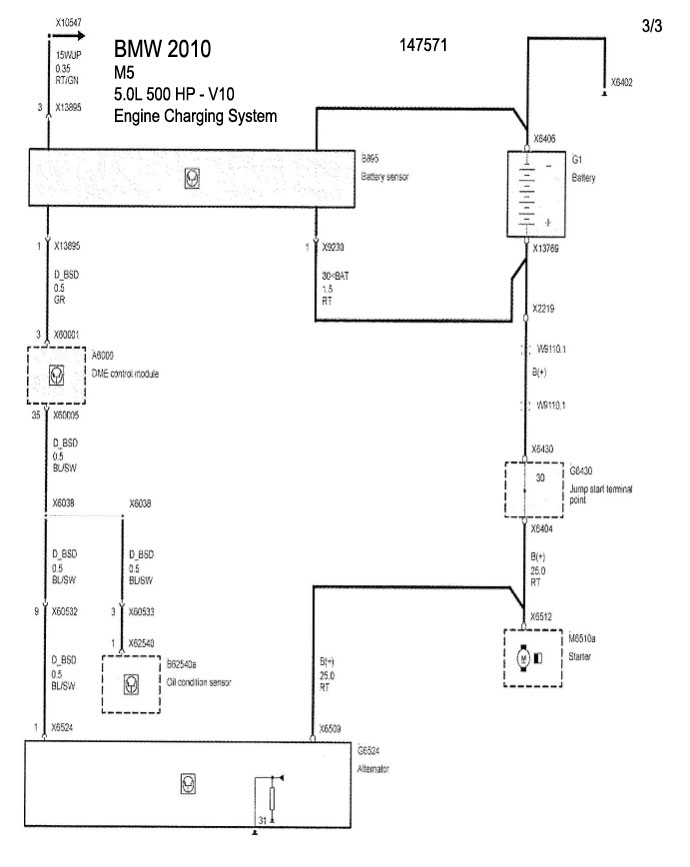

| 5.0L - V10 - Cil. 3/3 | DIAGRAMA SISTEMA DE CARGA |
| X6 : M | |

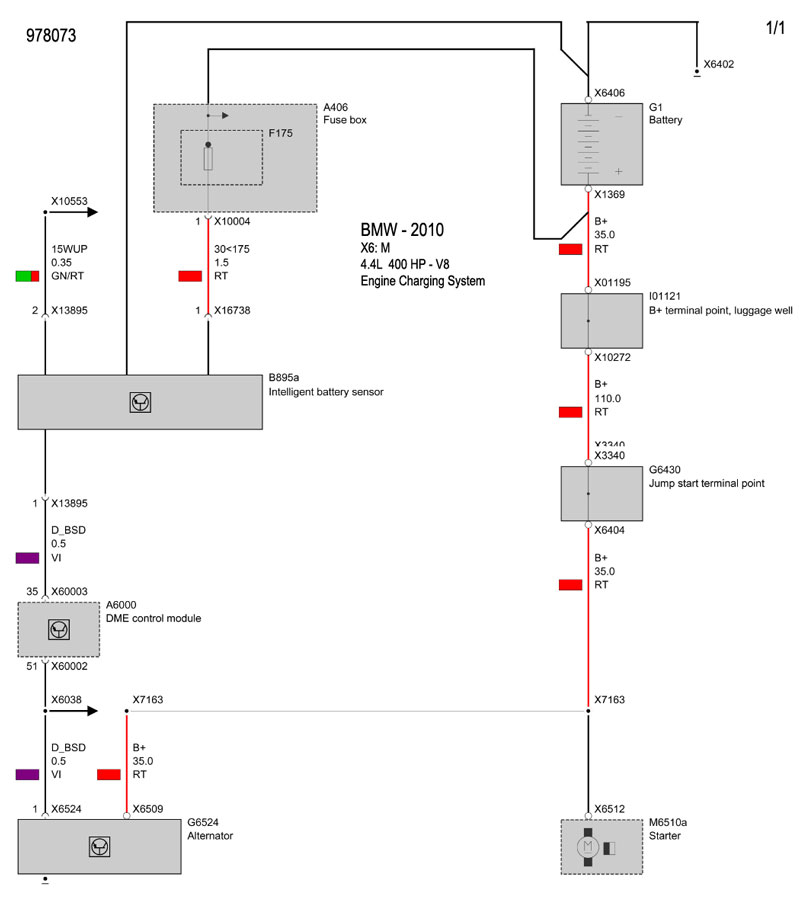

| 4.4L - V8 | DIAGRAMA SISTEMA DE CARGA |

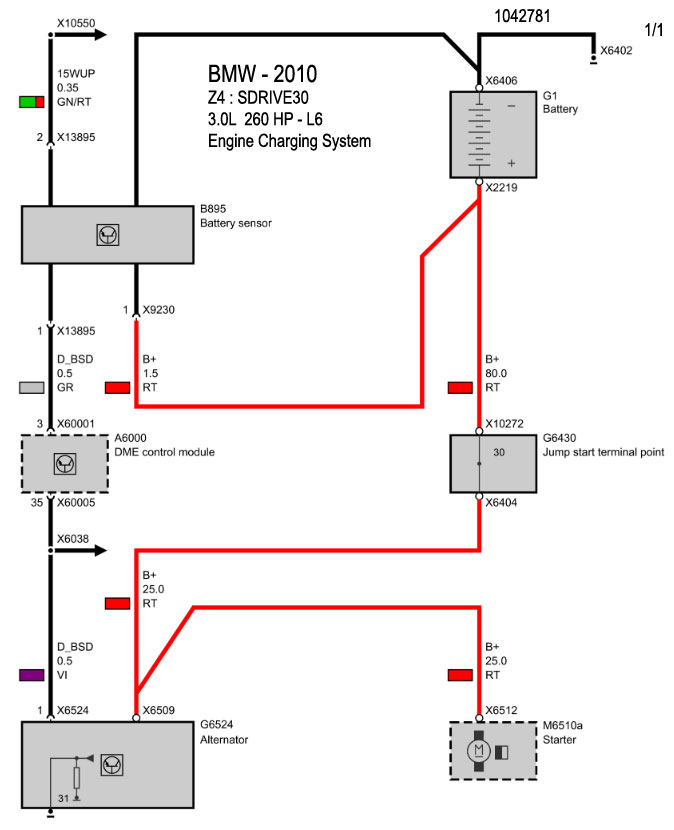

| Z4 : SDRIVE30 | |
| 3.0L - L6 | DIAGRAMA SISTEMA DE CARGA |
| 328i | |

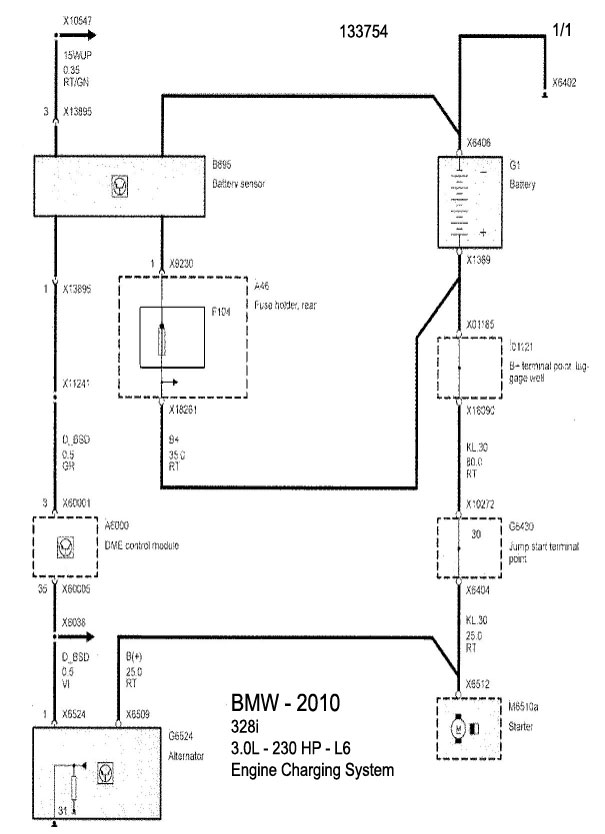

| 3.0L - L6 | DIAGRAMA SISTEMA DE CARGA |
| 335i | |

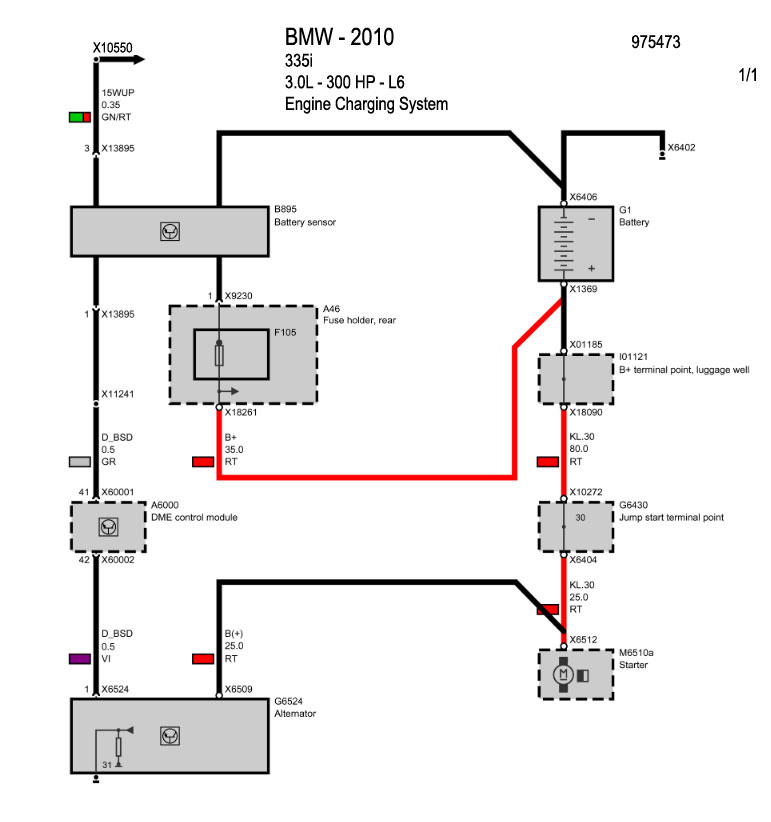

| 3.0L - L6 | DIAGRAMA SISTEMA DE CARGA |

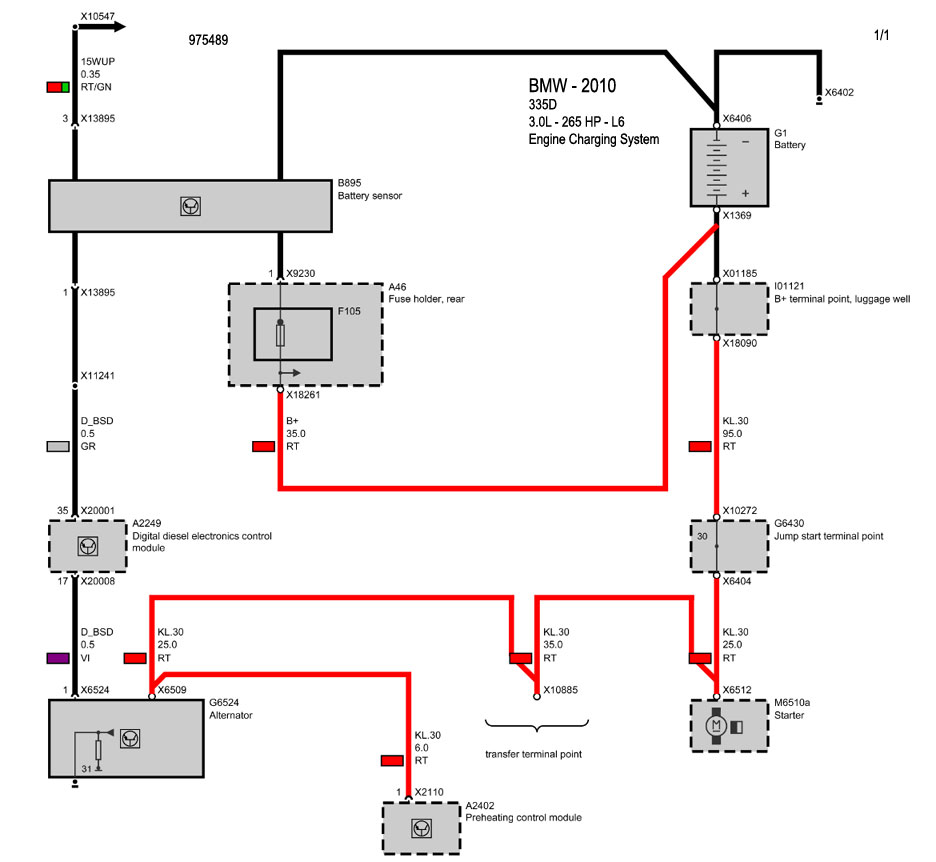

| 335D | |
| 3.0L | DIAGRAMA SISTEMA DE CARGA |

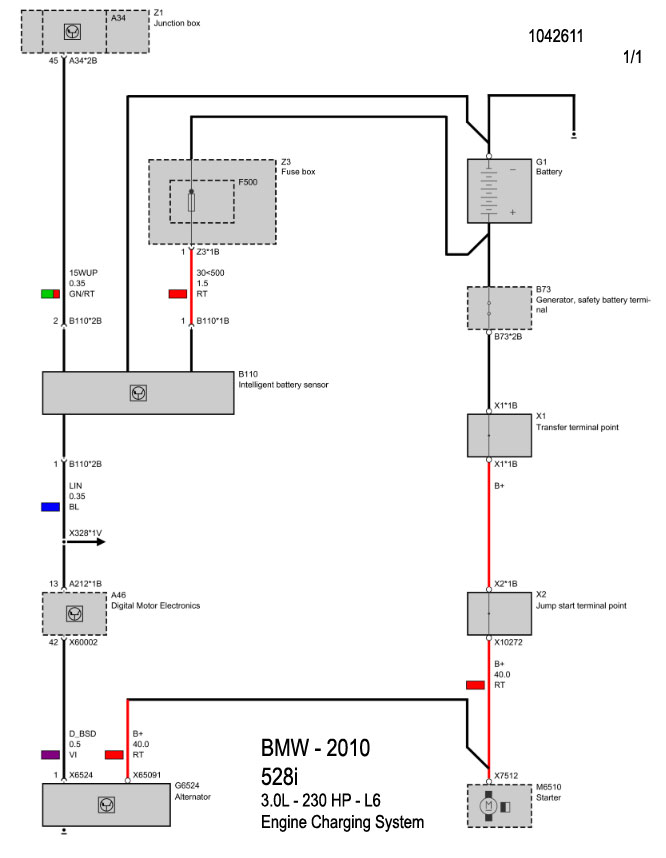

| 528i | |
| 3.0L - L6 | DIAGRAMA SISTEMA DE CARGA |
| 535i | |

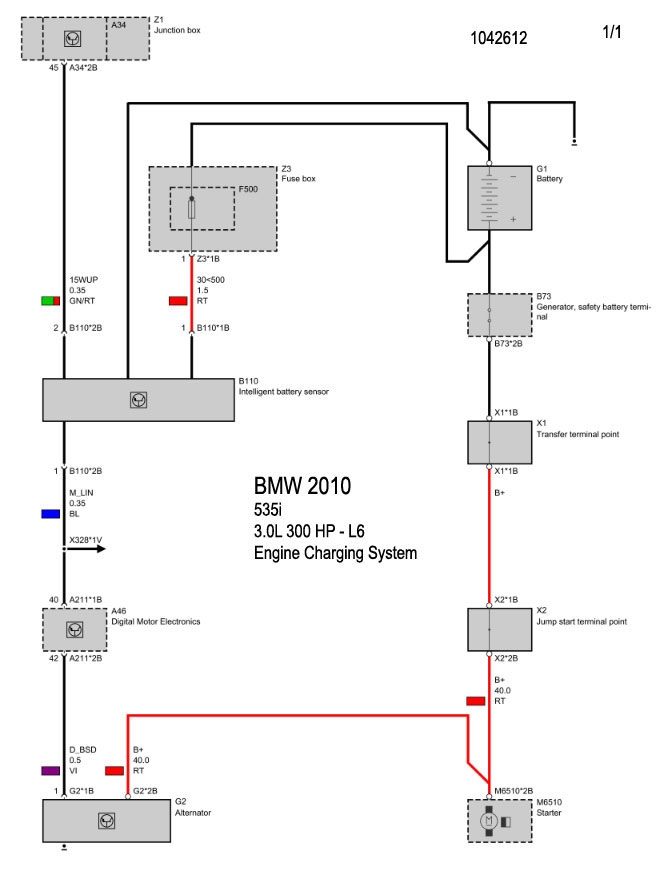

| 3.0L - L6 | DIAGRAMA SISTEMA DE CARGA |
| 550i , 650i | |

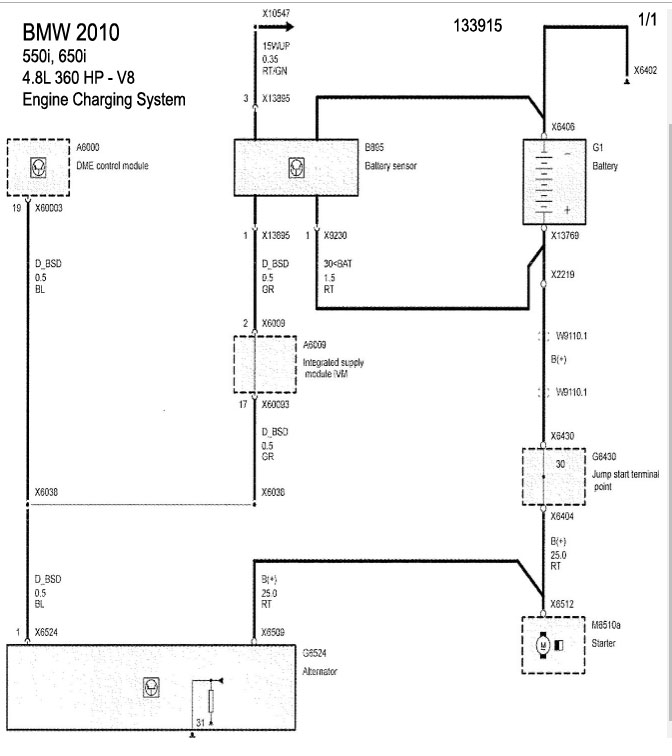

| 4.8L - V8 | DIAGRAMA SISTEMA DE CARGA |

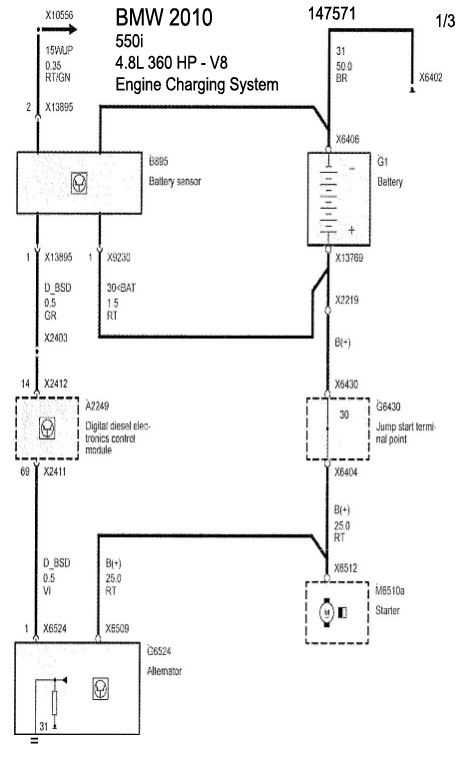

| 4.8L - V8 1/3 | DIAGRAMA SISTEMA DE CARGA |

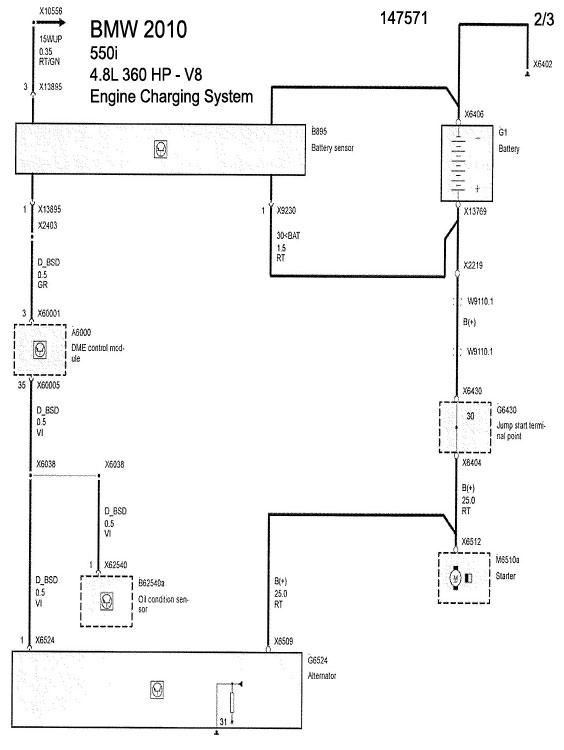

| 4.8L - V8 2/3 | DIAGRAMA SISTEMA DE CARGA |
| 4.8L - V8 3/3 | DIAGRAMA SISTEMA DE CARGA |

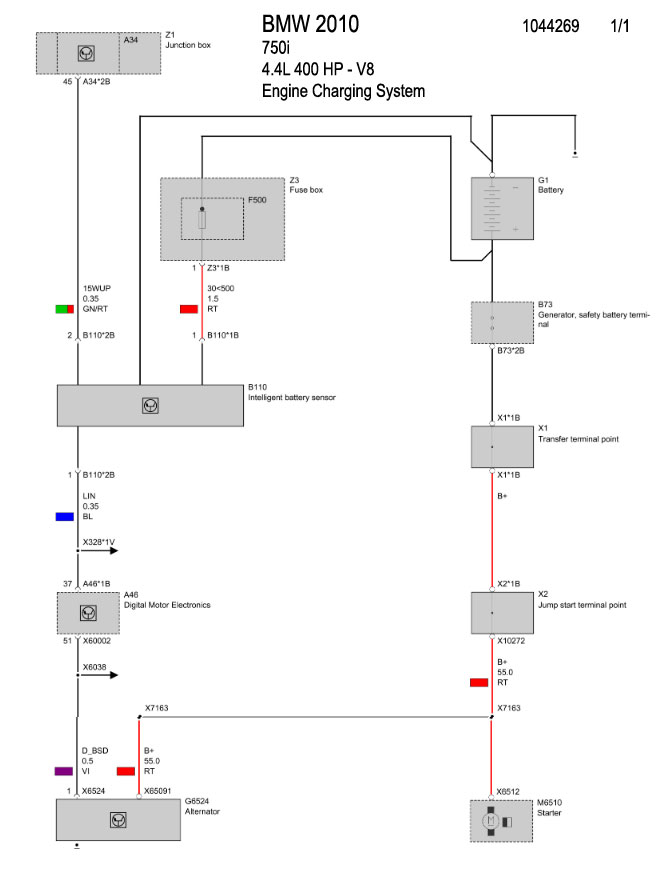

| 750i | |
| 4.4L - V8 | DIAGRAMA SISTEMA DE CARGA |

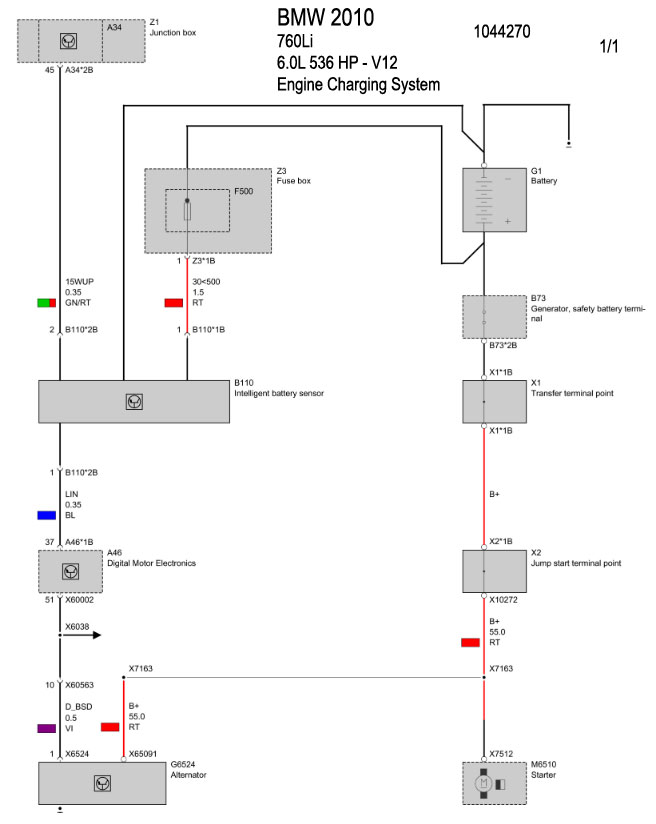

| 760Li | |
| 6.0L - V12 | DIAGRAMA SISTEMA DE CARGA |
