DIAGRAMAS - SISTEMA DE CARGA - CHEVROLET 2010 - Mecanica Automotriz - INDICE

Diagrama - Alternador / Bateria y conexiones . Vehiculos CHEVROLET 2010

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria

Alternador - Arrancador - Diagramas - Esquemas - Graphics

Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - CHEVROLET 2010

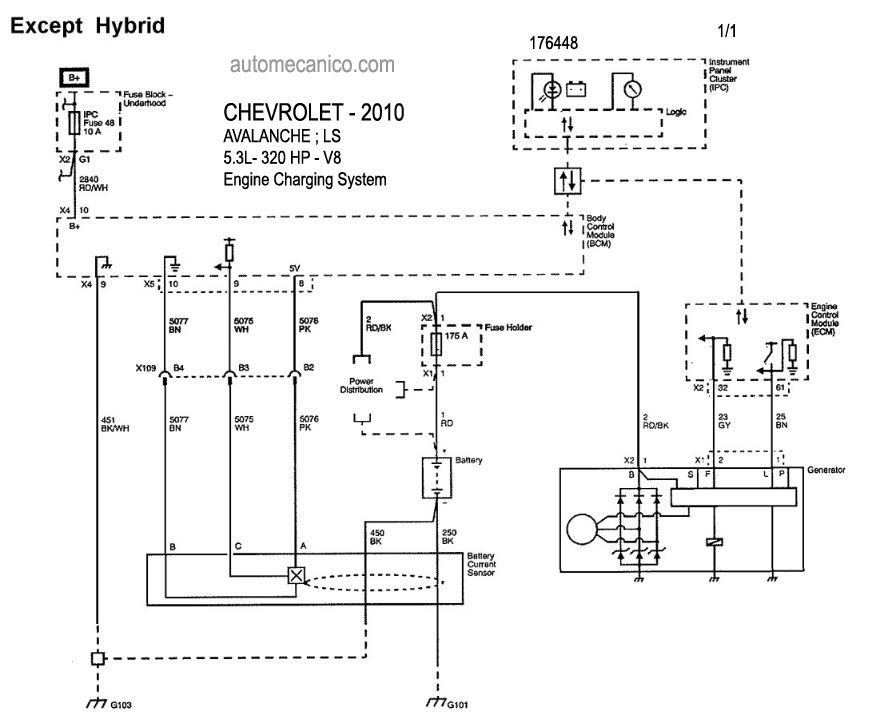

AVALANCHE: LS
5.3L - V8 [except hybrid]	DIAGRAMA SISTEMA DE CARGA

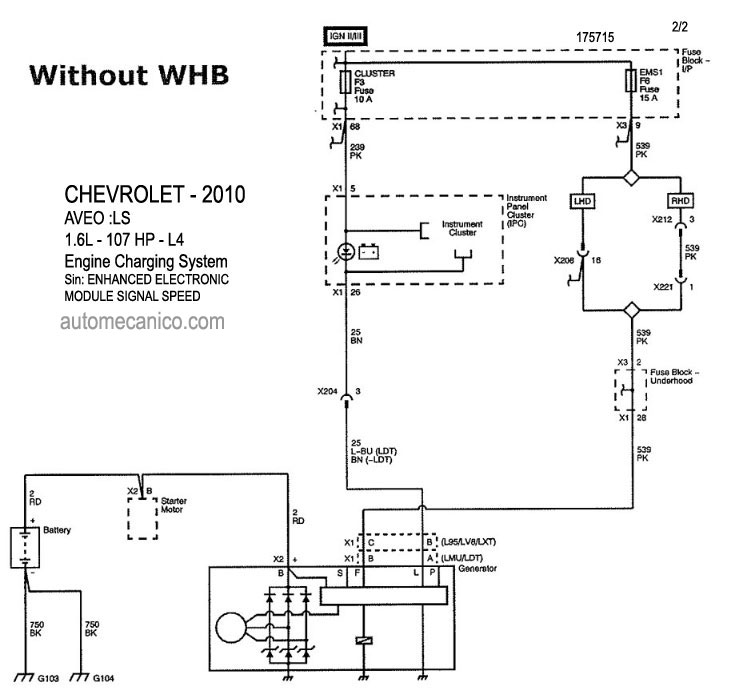

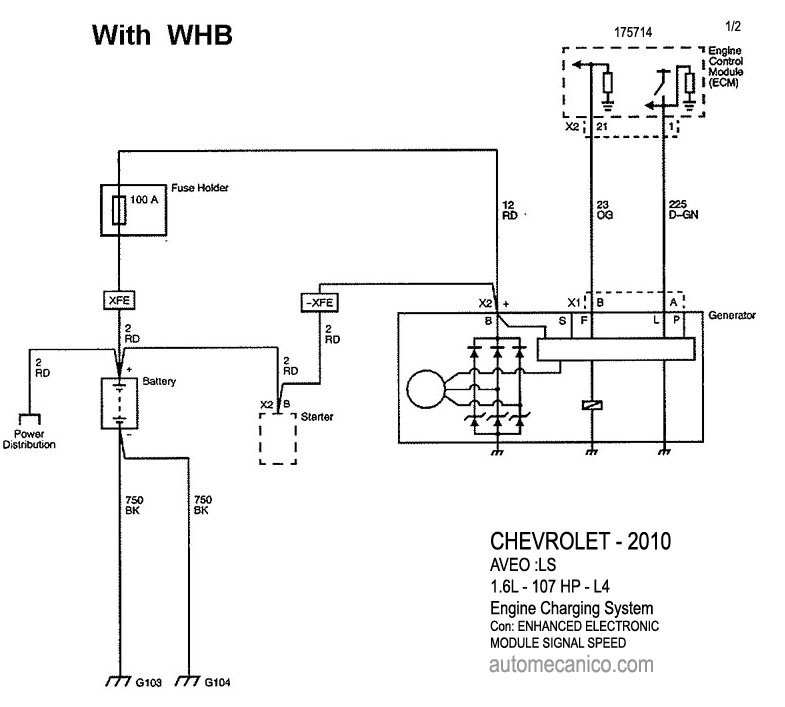

AVEO: LS
1.6L - L4 [WHV]	DIAGRAMA SISTEMA DE CARGA
1.6L - L4	DIAGRAMA SISTEMA DE CARGA

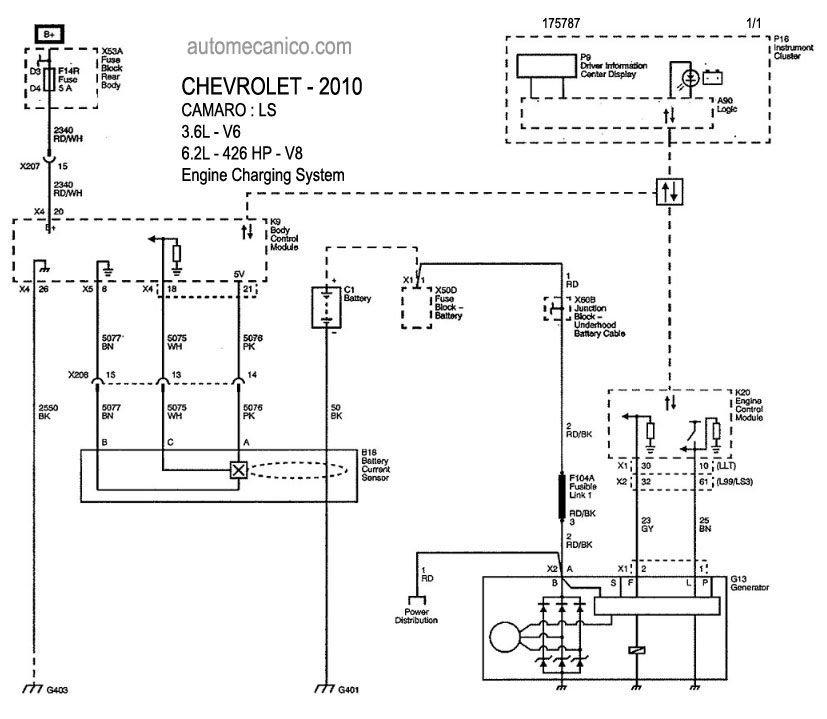

CAMARO: LS
3.6L - V6	DIAGRAMA SISTEMA DE CARGA
6.2L - V8	DIAGRAMA SISTEMA DE CARGA

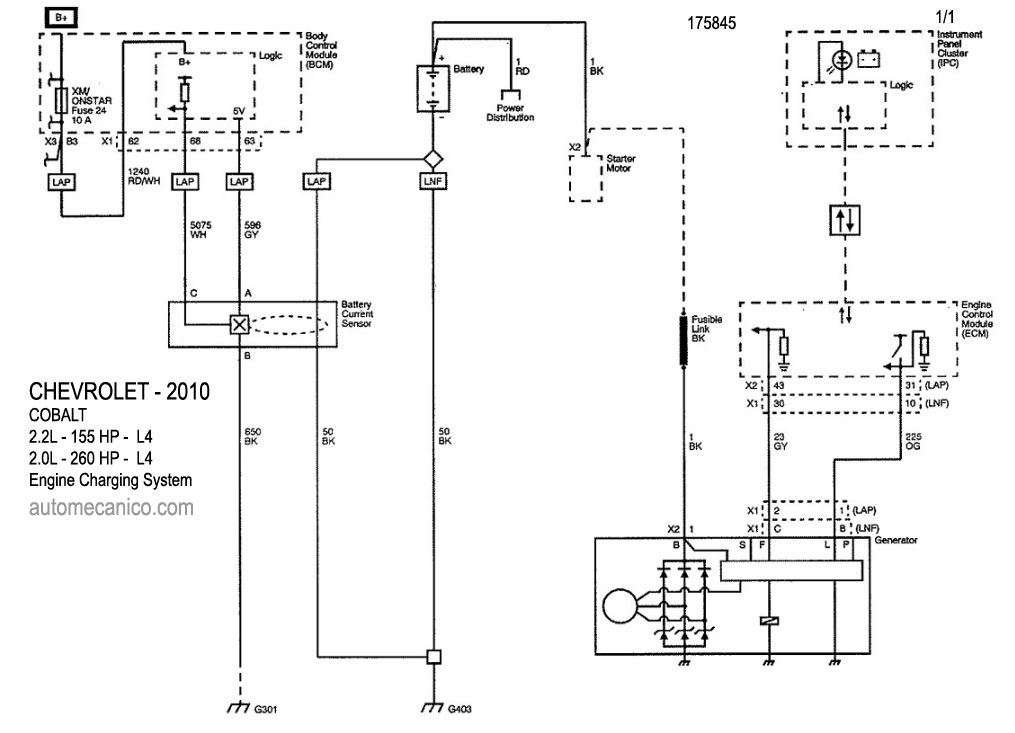

COBALT
2.0L, 2.2L - 4 CIL	DIAGRAMA SISTEMA DE CARGA

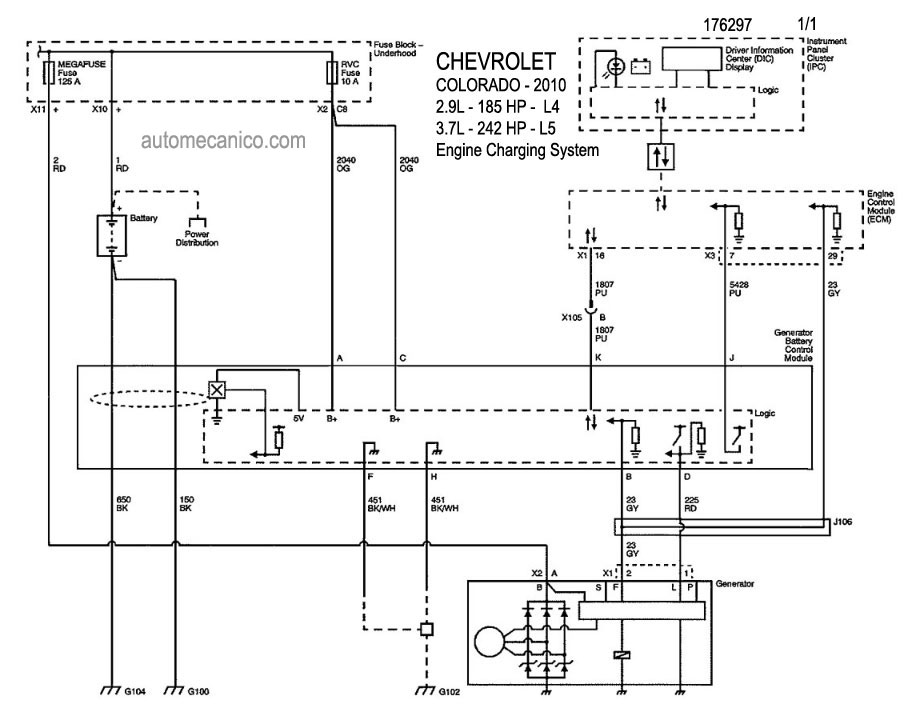

COLORADO
2.9L - 4 CIL	DIAGRAMA SISTEMA DE CARGA
3.7L - 5 CIL	DIAGRAMA SISTEMA DE CARGA
CORVETTE

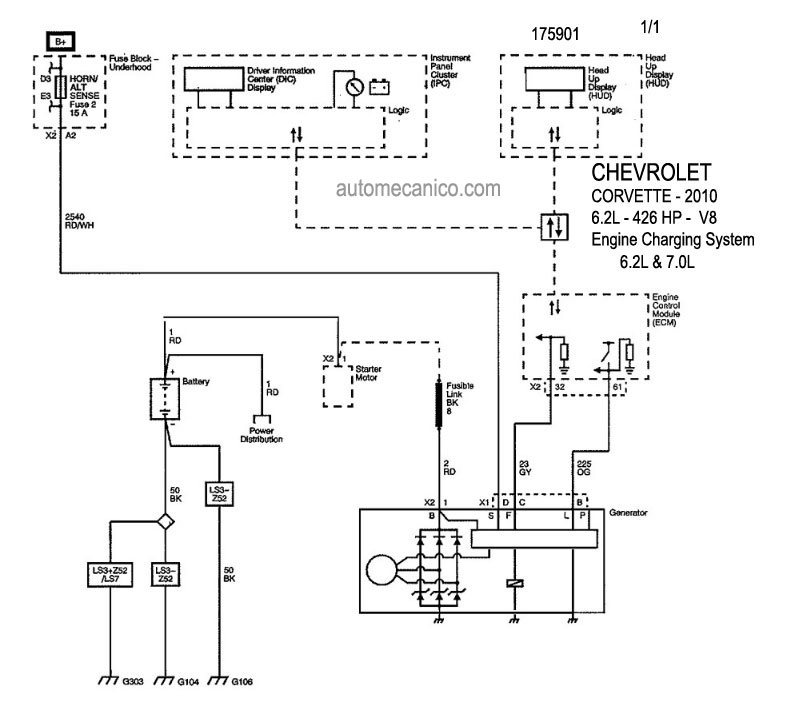

6.2L, 7.0L - V8	DIAGRAMA SISTEMA DE CARGA

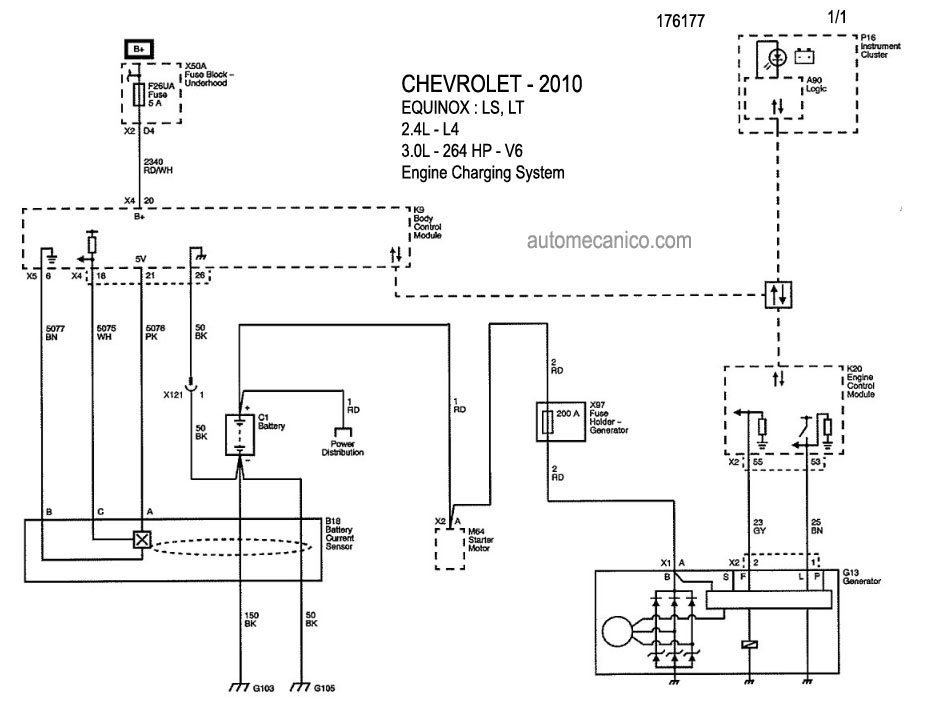

EQUINOX: LS, LT
2.4L - 4 CIL	DIAGRAMA SISTEMA DE CARGA
3.0L - V6	DIAGRAMA SISTEMA DE CARGA

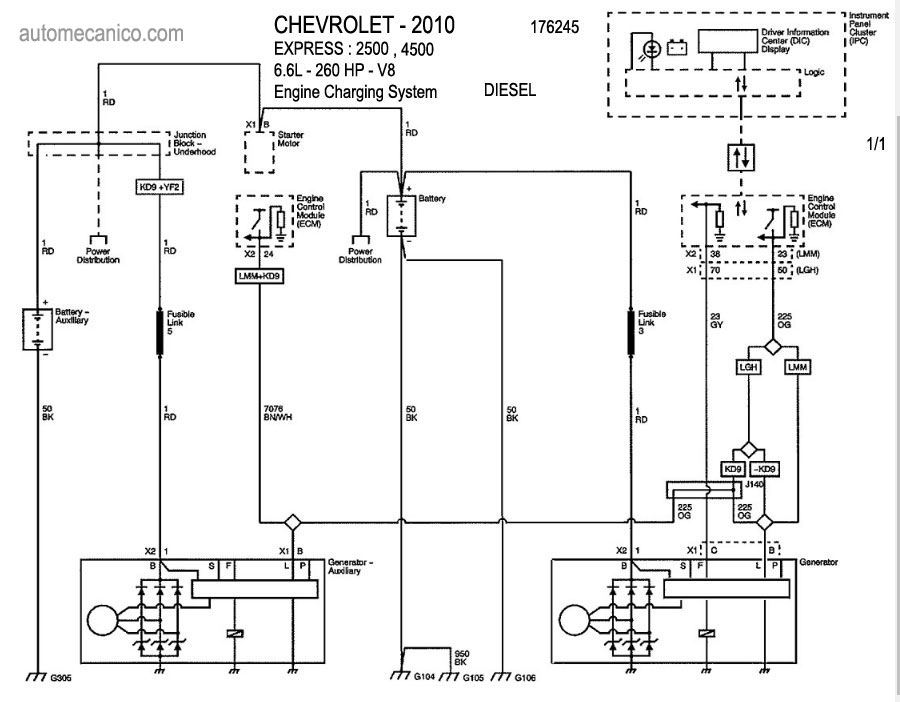

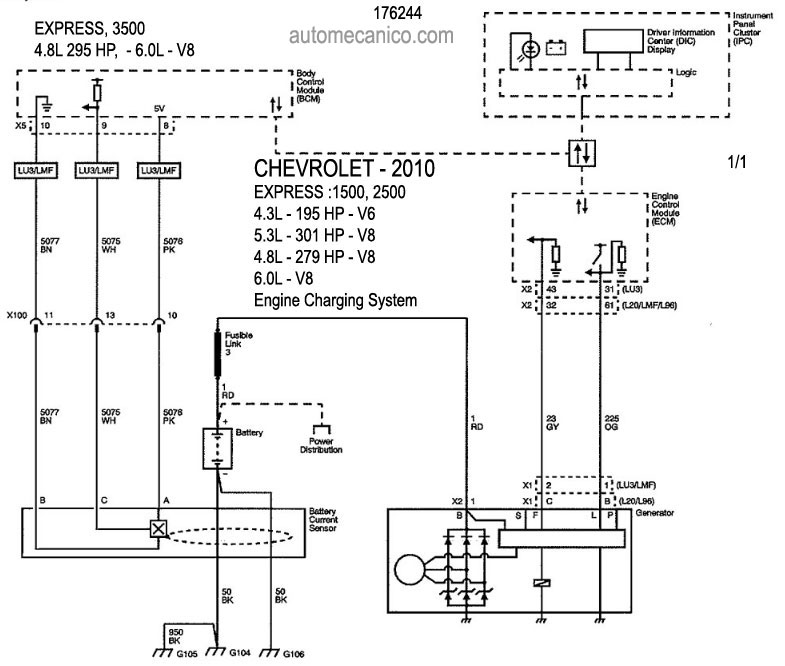

EXPRESS: 1500, 2500, 3500
4.8L, 5.3L, 6.0L - V8	DIAGRAMA SISTEMA DE CARGA
4.3L - V6	DIAGRAMA SISTEMA DE CARGA
6.6L - V8 - DIESEL	DIAGRAMA SISTEMA DE CARGA

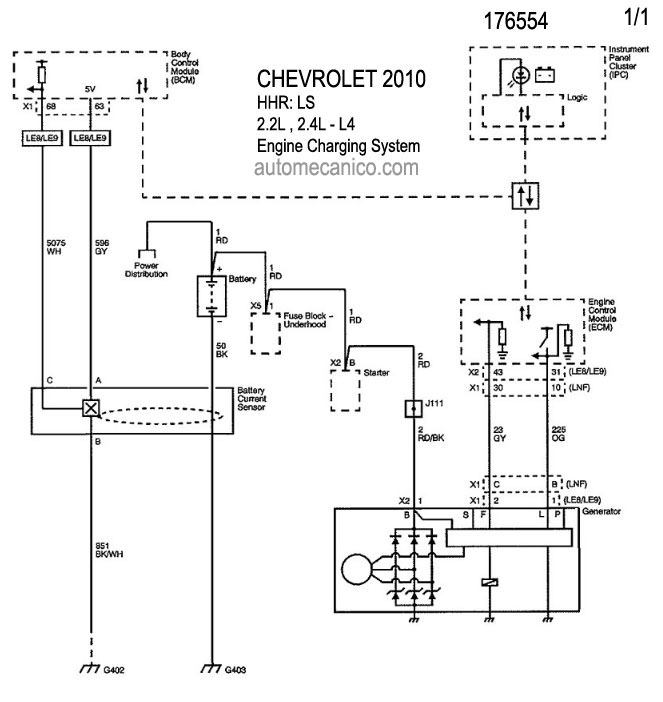

HHR: LS
2.2L, 2.4L - 4 CIL	DIAGRAMA SISTEMA DE CARGA

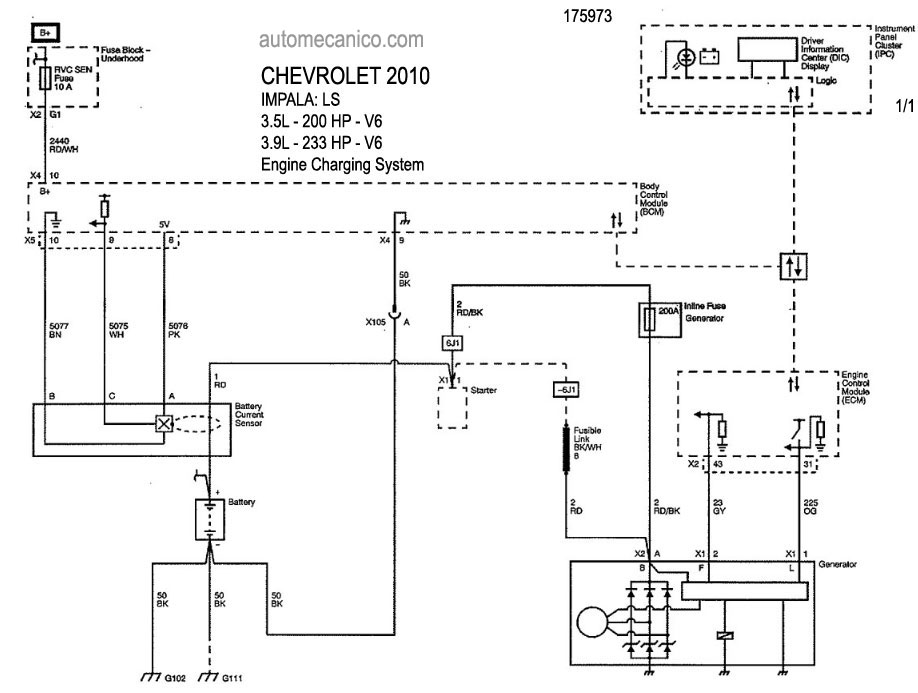

IMPALA: LS
3.5L, 3.9L - V6	DIAGRAMA SISTEMA DE CARGA
MALIBU : Hybrid, LS

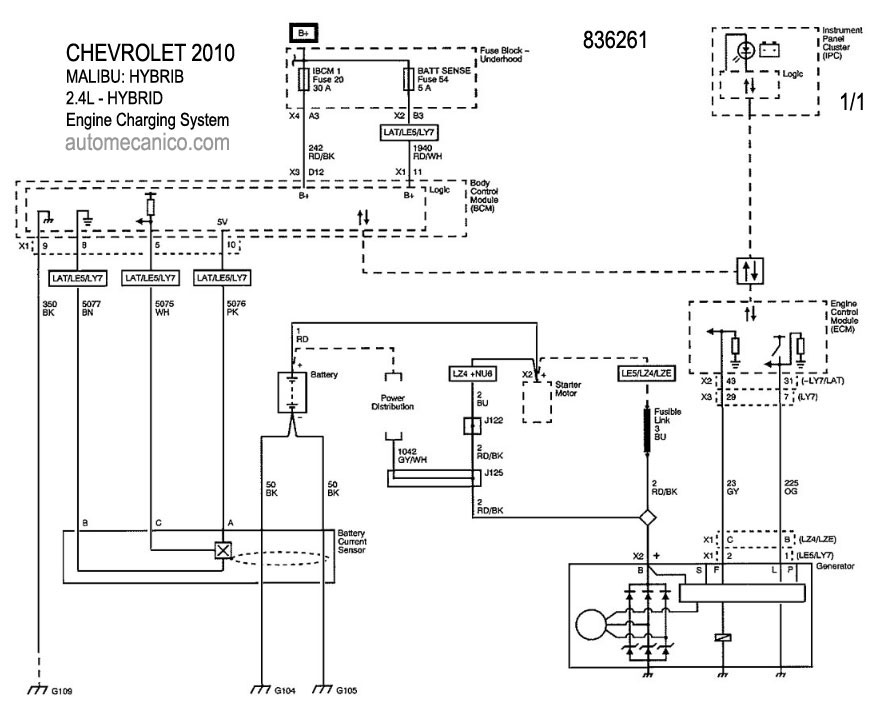

2.4L - HYBRID - 4 CIL	DIAGRAMA SISTEMA DE CARGA

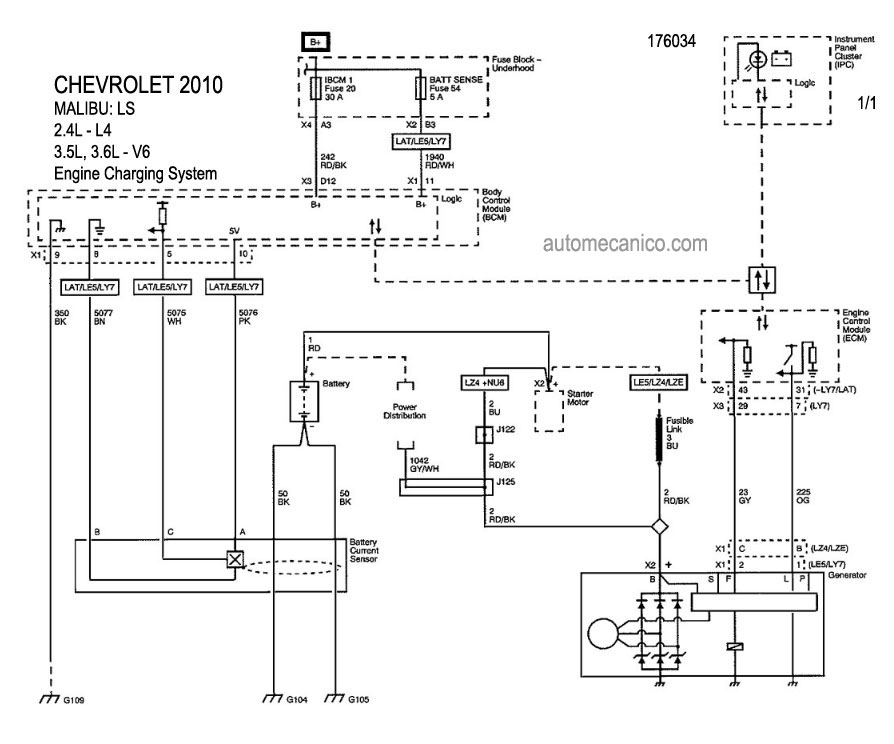

2.4L - 4 CIL	DIAGRAMA SISTEMA DE CARGA
3.5L, 3.6L - V6	DIAGRAMA SISTEMA DE CARGA

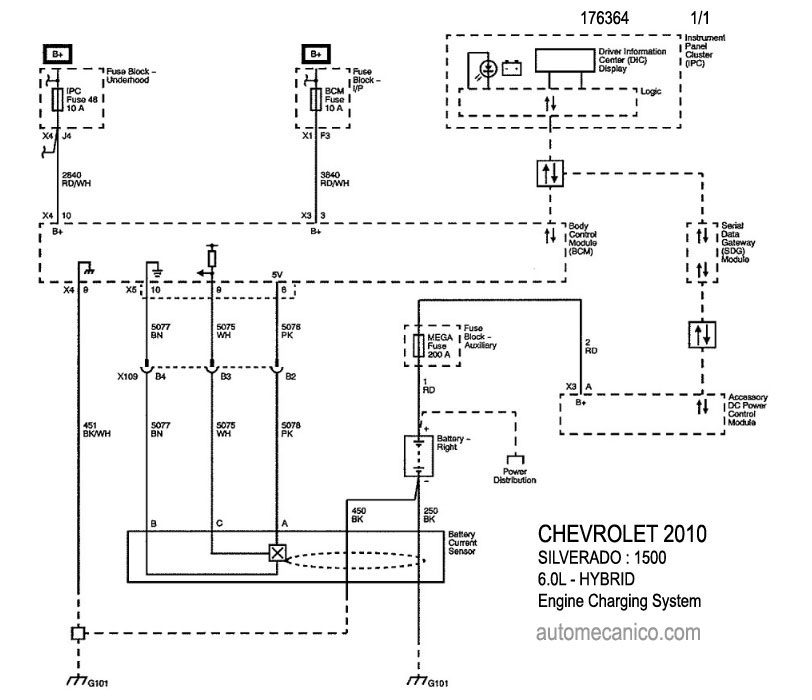

SILVERADO 1500

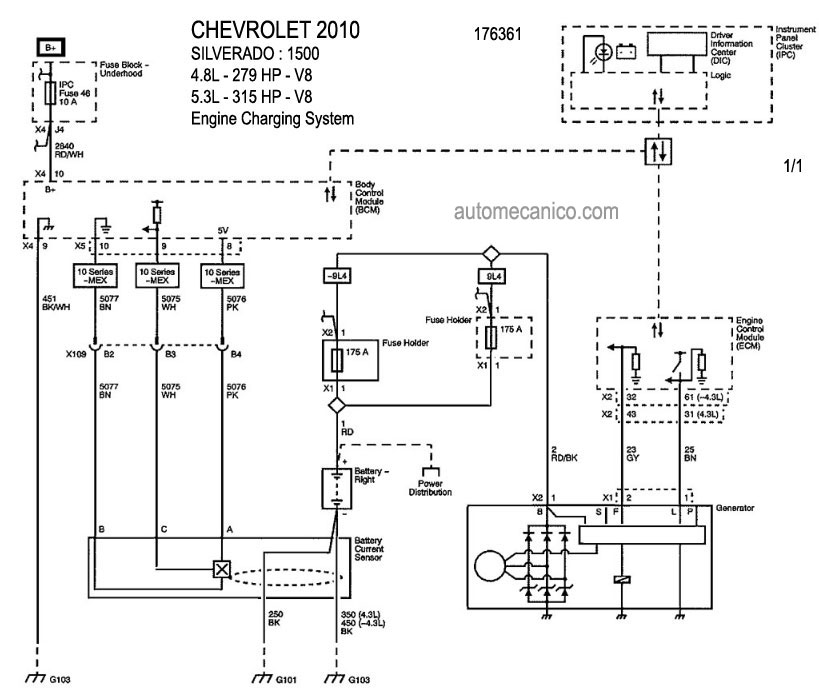

4.8L, 5.3L - V8	DIAGRAMA SISTEMA DE CARGA
6.0L - HYBRID	DIAGRAMA SISTEMA DE CARGA

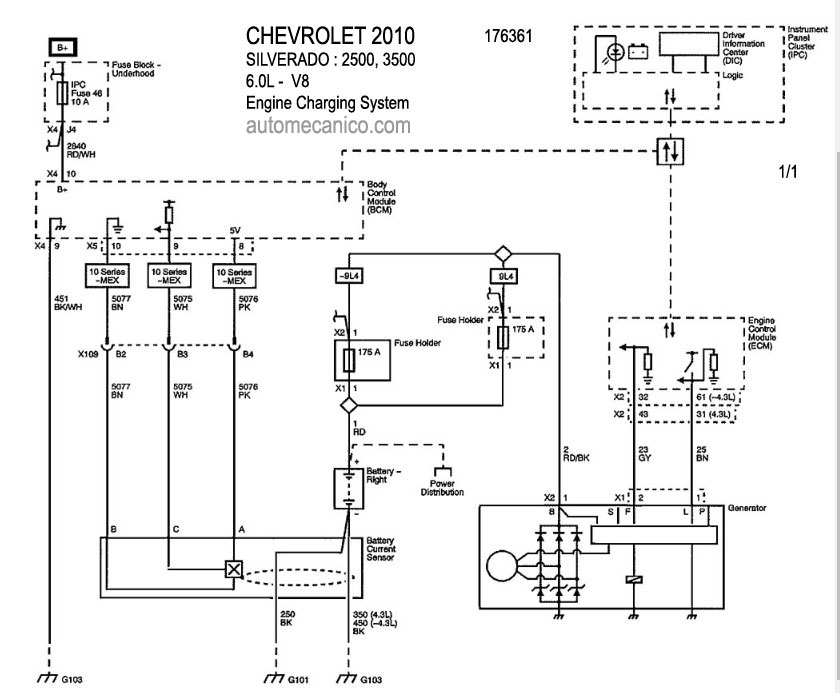

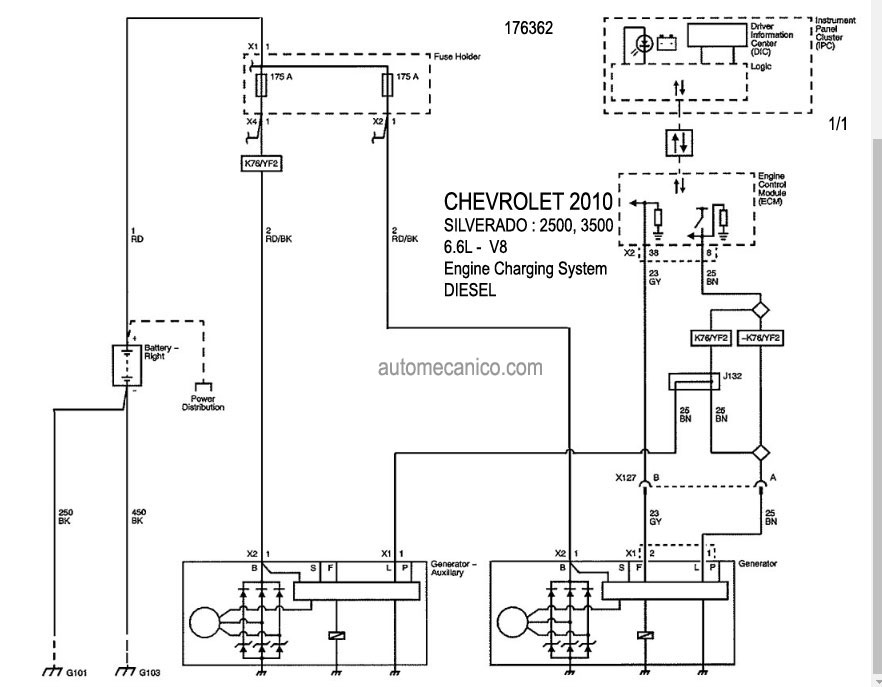

SILVERADO: 2500, 3500
6.0L - V8	DIAGRAMA SISTEMA DE CARGA
6.6L - V8 - DIESEL	DIAGRAMA SISTEMA DE CARGA

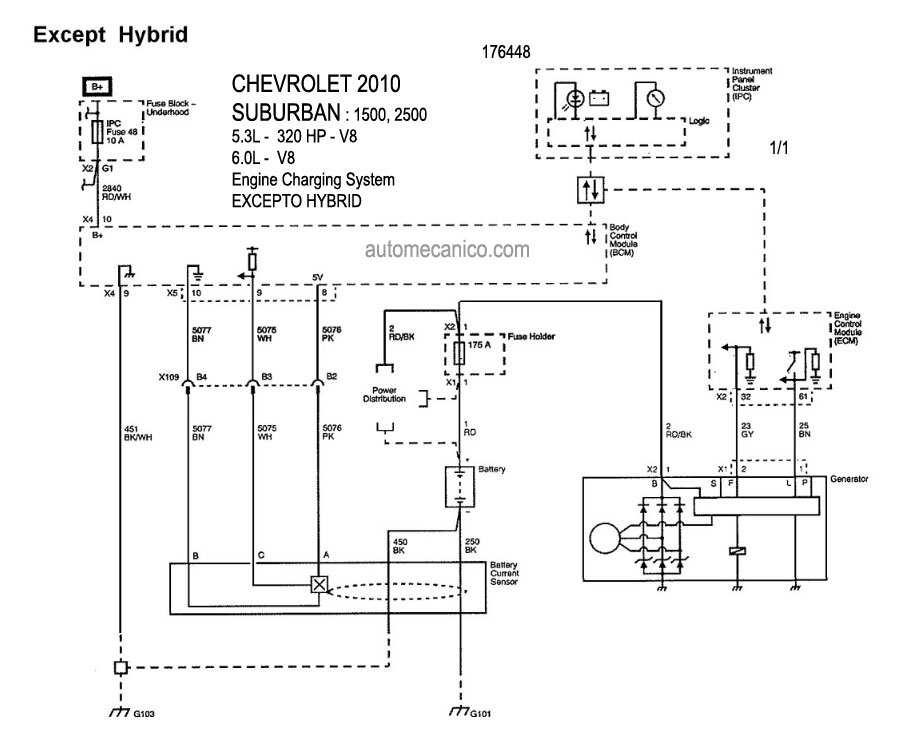

SUBURBAN: 1500, 2500
5.3L, 6.0L - V8 [except hybrid]	DIAGRAMA SISTEMA DE CARGA
TAHOE: LS

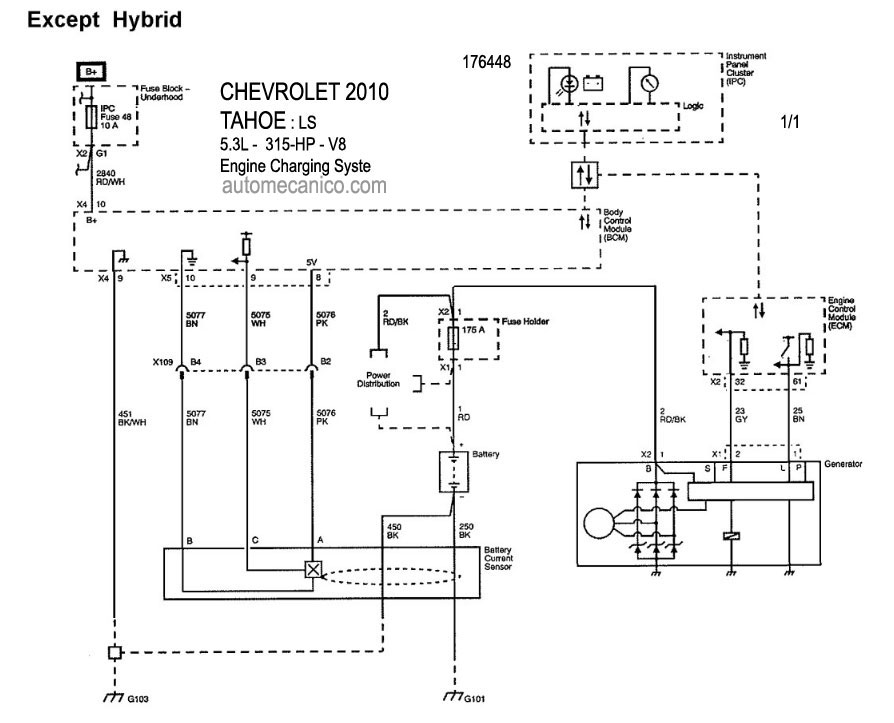

5.3L - V8 [except hybrid]	DIAGRAMA SISTEMA DE CARGA

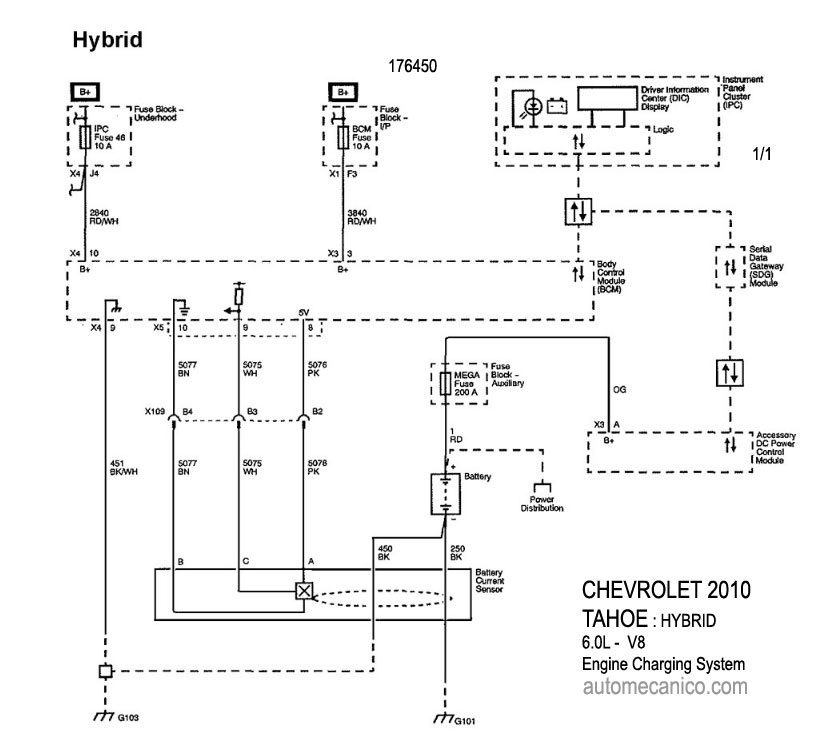

6.0L - V8 - Hybrid	DIAGRAMA SISTEMA DE CARGA

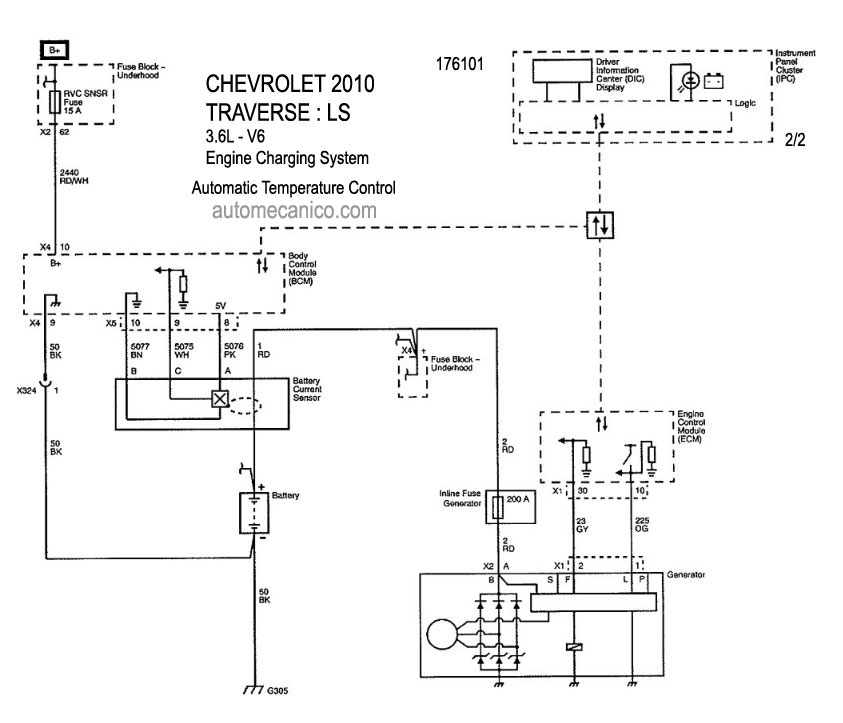

TRAVERSE: LS
3.6L - V6	DIAGRAMA SISTEMA DE CARGA
3.6L - V6	DIAGRAMA SISTEMA DE CARGA
