| DIAGRAMAS - SISTEMA DE CARGA - CHRYSLER 2010 - Mecanica Automotriz - INDICE |
Diagramas CHRYSLER: Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
CHRYSLER 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - CHRYSLER 2010 |
| PT CRUISER : Classic | |

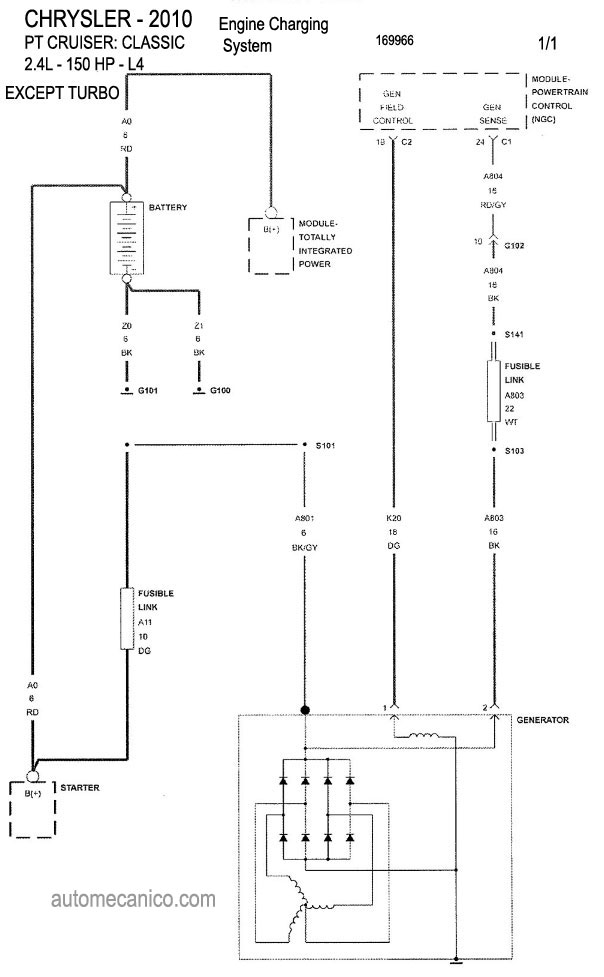

| 2.4L - 4 CIL [except turbo] | DIAGRAMA SISTEMA DE CARGA |
| SEBRING : Limited, LX | |

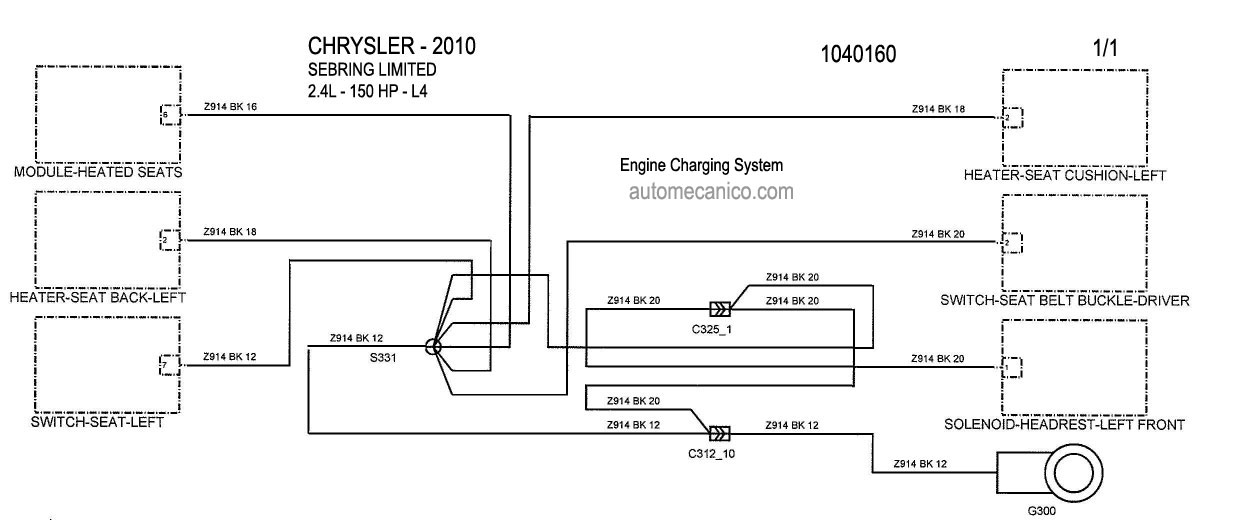

| 2.4L - 4 CIL | DIAGRAMA SISTEMA DE CARGA |

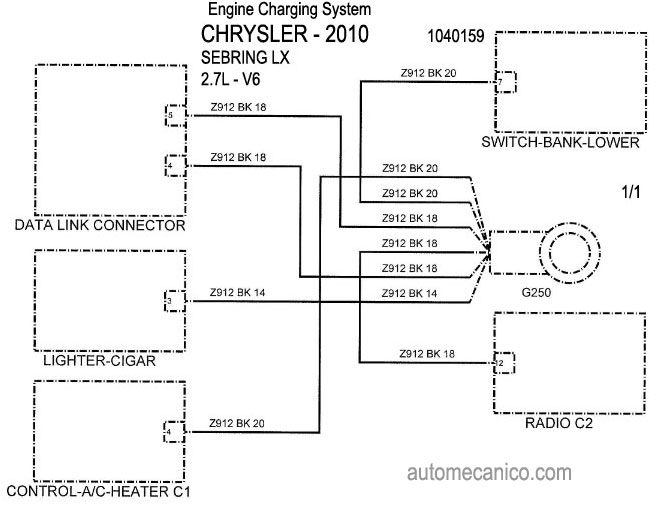

| 2.7L - 6 CIL | DIAGRAMA SISTEMA DE CARGA |
| TOWN & COUNTRY | |

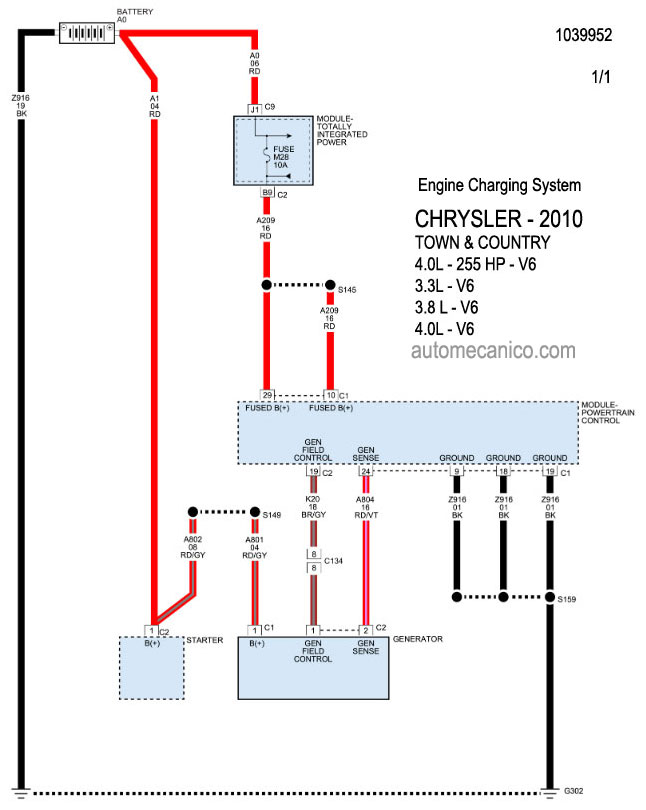

| 3.3L, 4.0L, 3.8L - V6 | DIAGRAMA SISTEMA DE CARGA |
| 300: SRT8, Limited, Touring | |

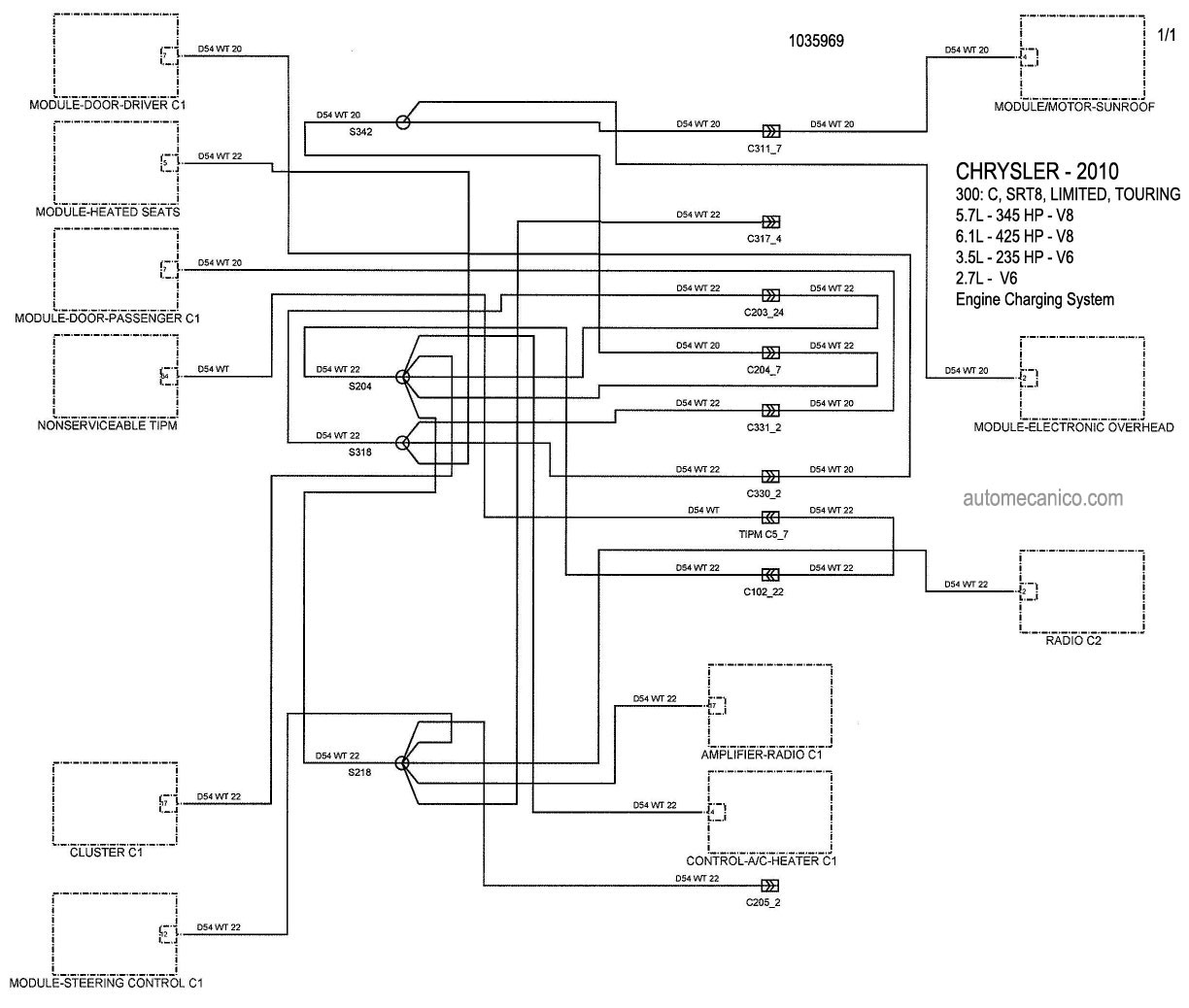

| 5.7L, 6.1L - V8 | DIAGRAMA SISTEMA DE CARGA |
| 2.7L, 3.5L - V6 | DIAGRAMA SISTEMA DE CARGA |
