| DIAGRAMAS - SISTEMA DE CARGA - HYUNDAI 2010 - Mecanica Automotriz - INDICE |
Diagramas HYUNDAI : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
HYUNDAI 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - HYUNDAI 2010 |

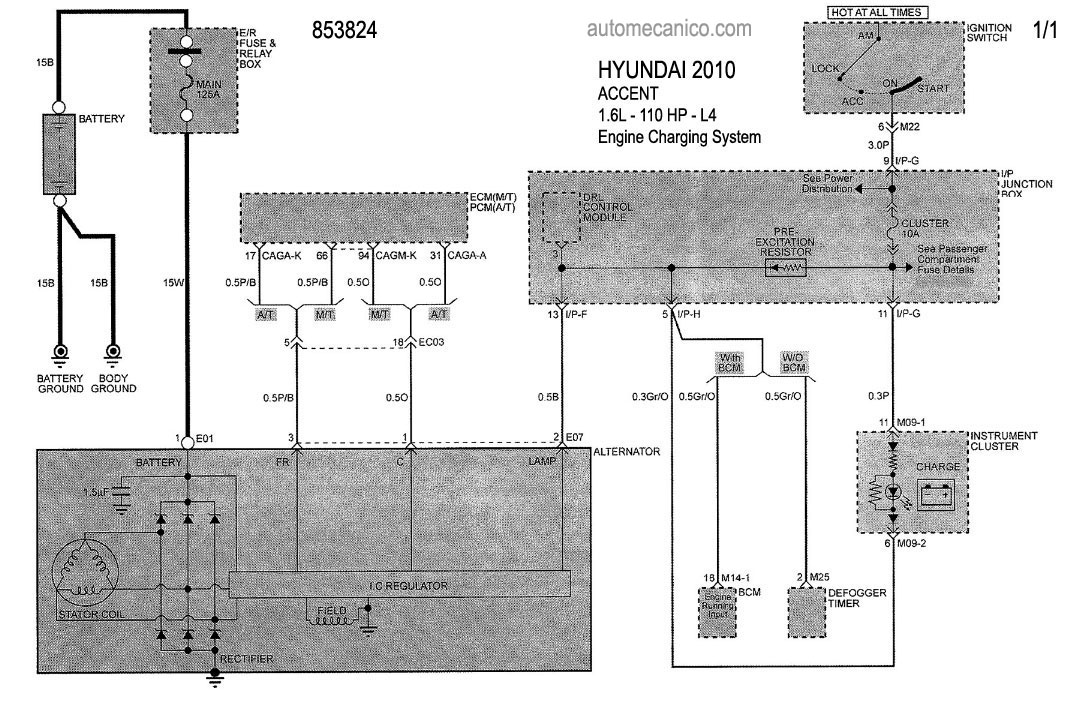

| ACCENT | |
| 1.8L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

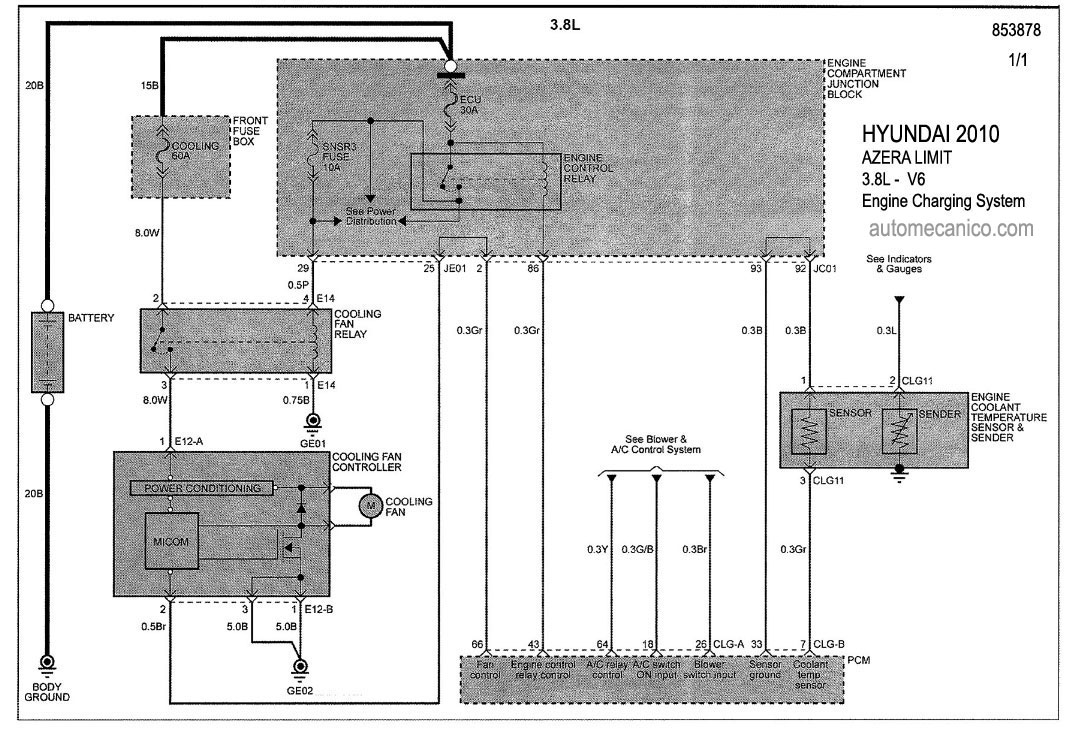

| AZERA GLS, LIMITED | |

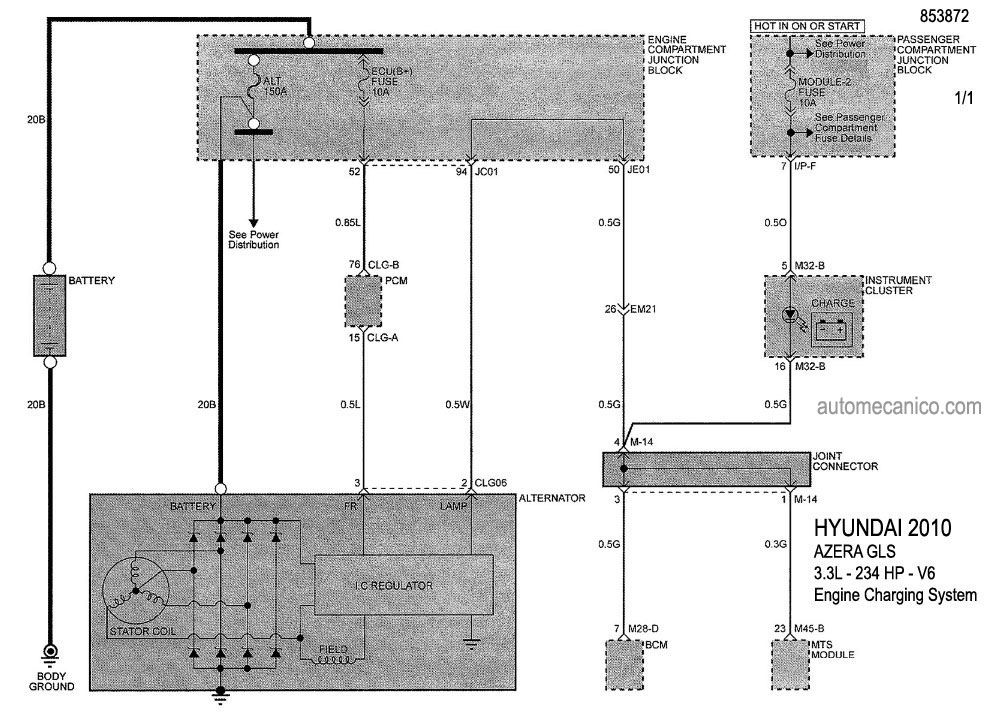

| 3.3L - V6 | DIAGRAMA SISTEMA DE CARGA |
| 3.8L - V6 | DIAGRAMA SISTEMA DE CARGA |

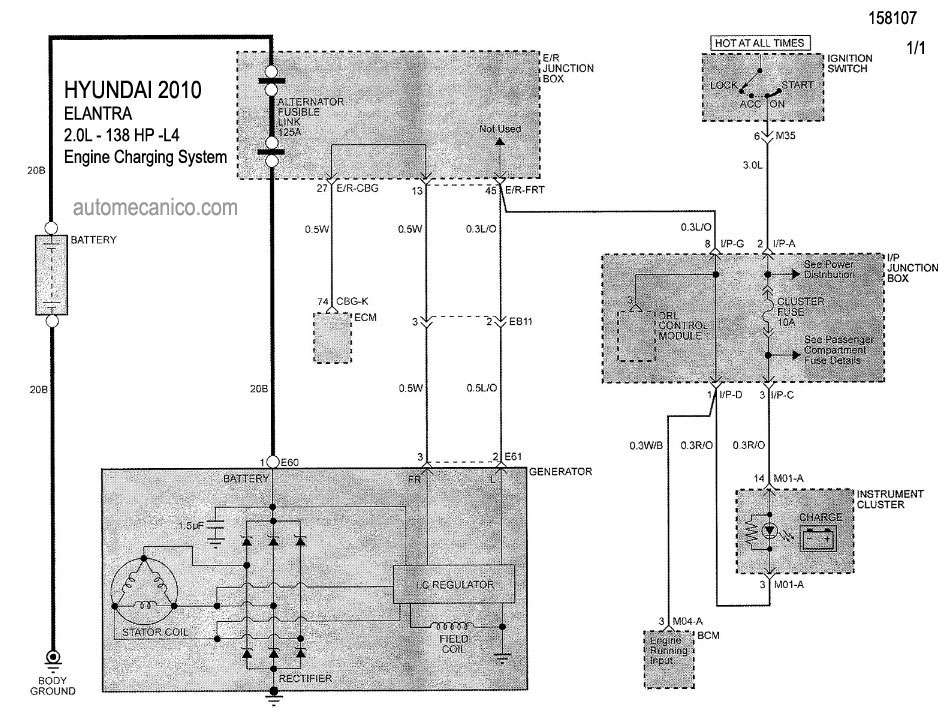

| ELANTRA | |
| 2.0L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

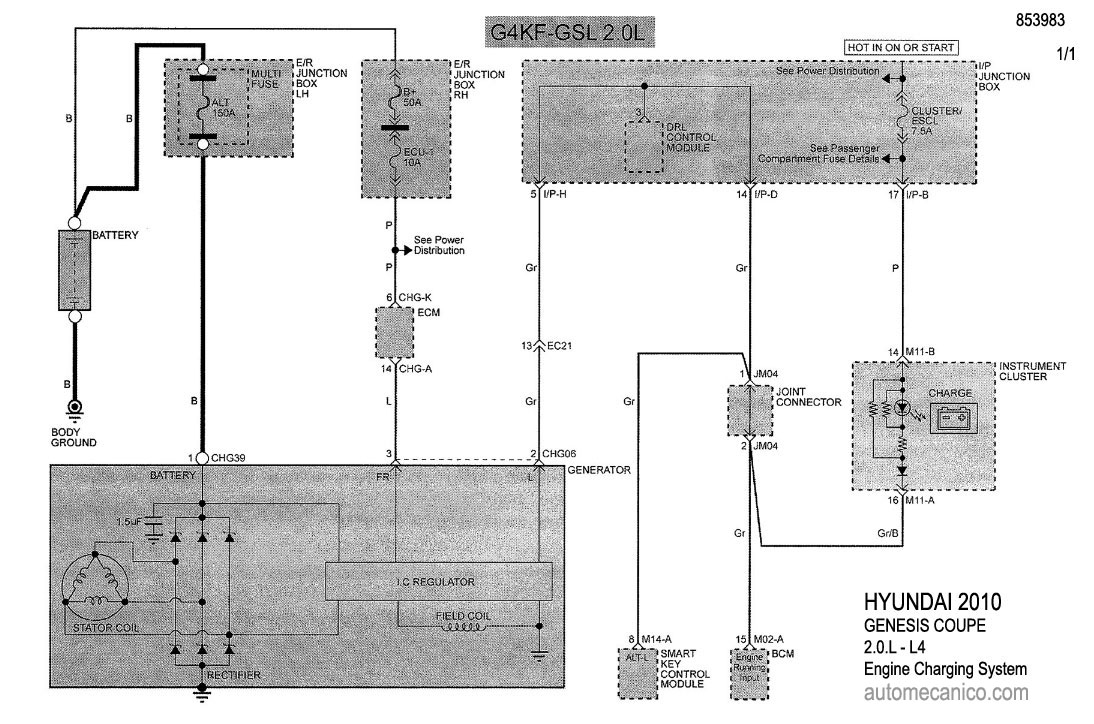

| GENESIS COUPE | |
| 2.0L - 4 Cil. GSL | DIAGRAMA SISTEMA DE CARGA |

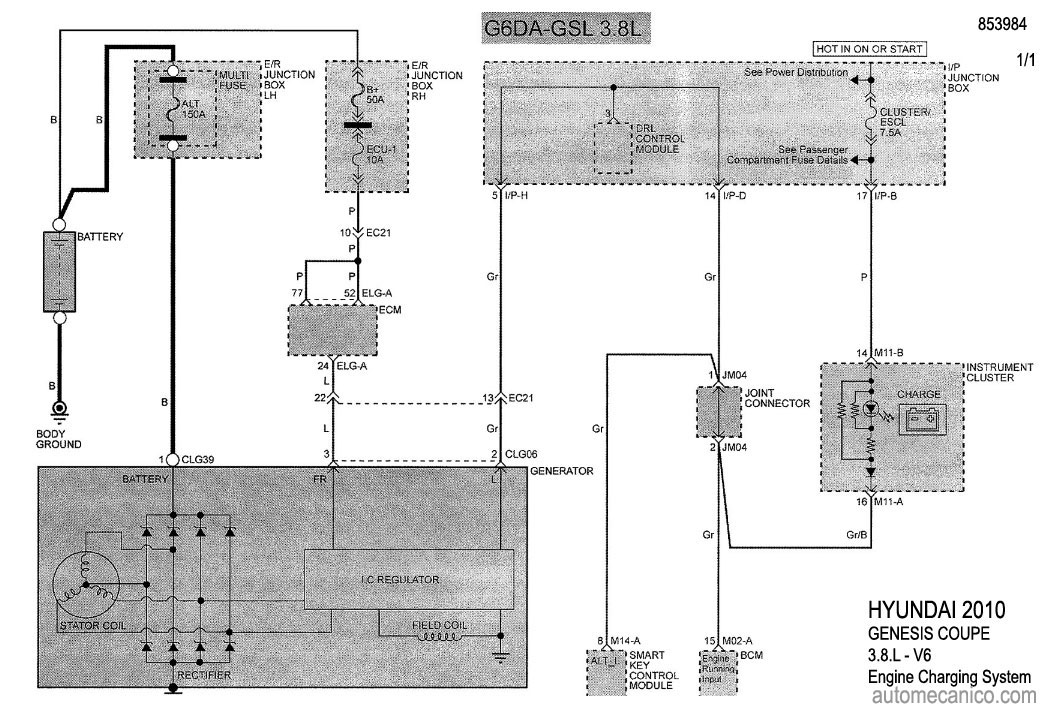

| 3.8L - V6 - GSL | DIAGRAMA SISTEMA DE CARGA |
| 3.8L - V6 | DIAGRAMA SISTEMA DE CARGA |

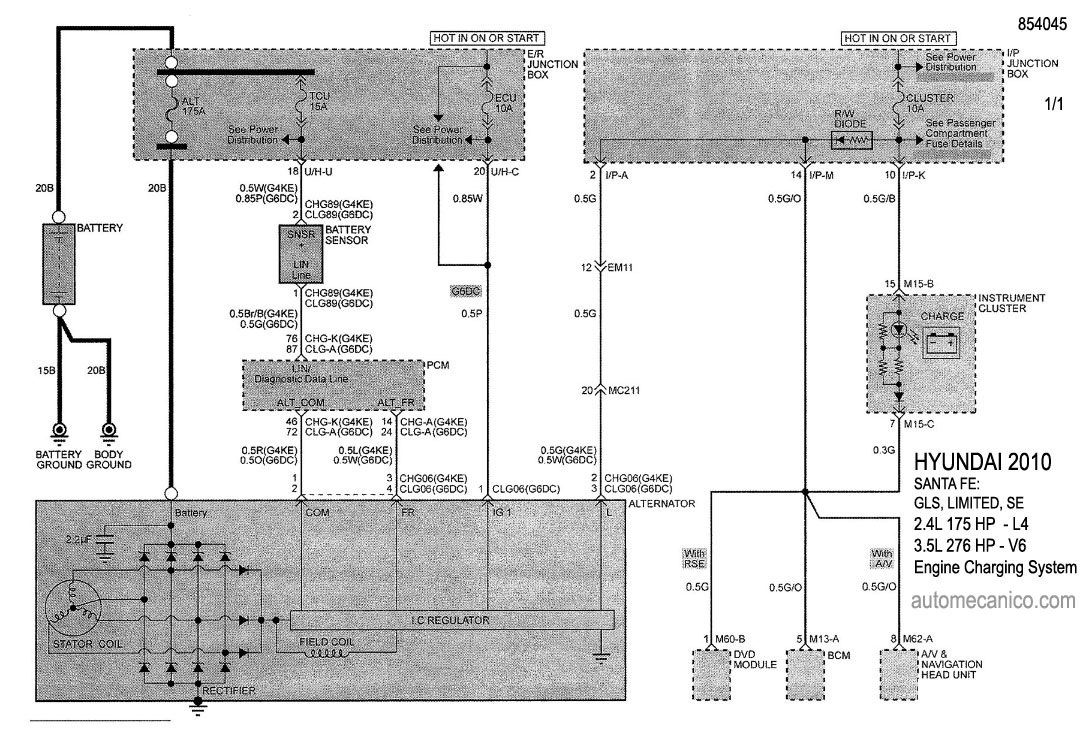

| SANTA FE: GLS, LIMITED, SE | |
| 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| 3.3L - V6 | DIAGRAMA SISTEMA DE CARGA |

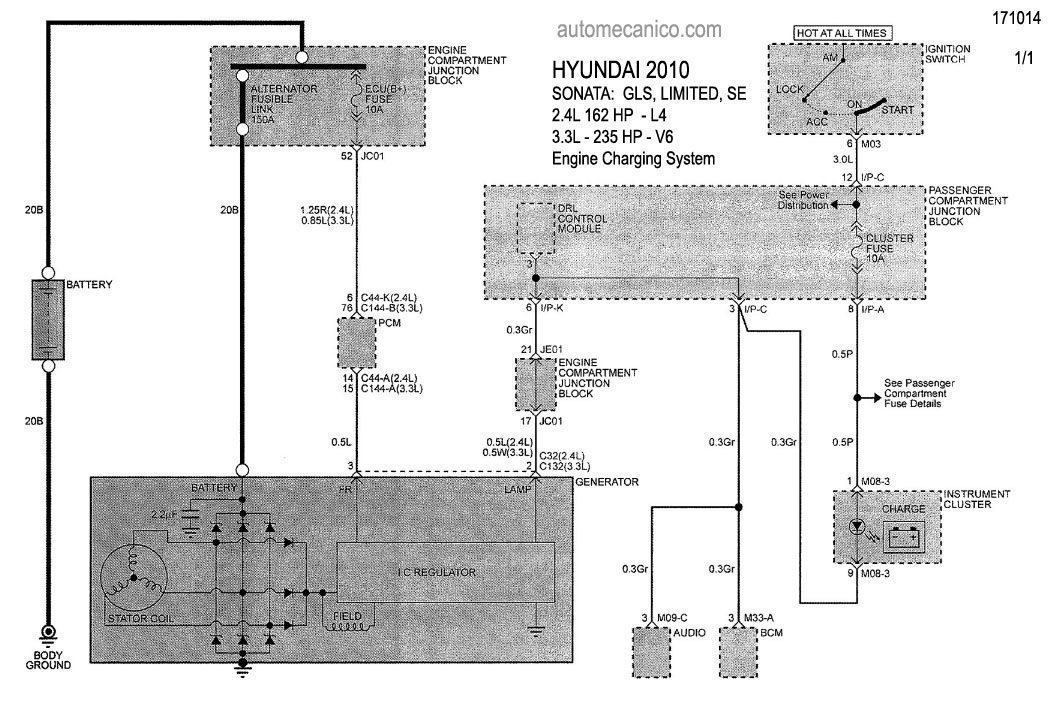

| SONATA : GLS, LIMITED, SE | |
| 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| 3.3L - V6 | DIAGRAMA SISTEMA DE CARGA |

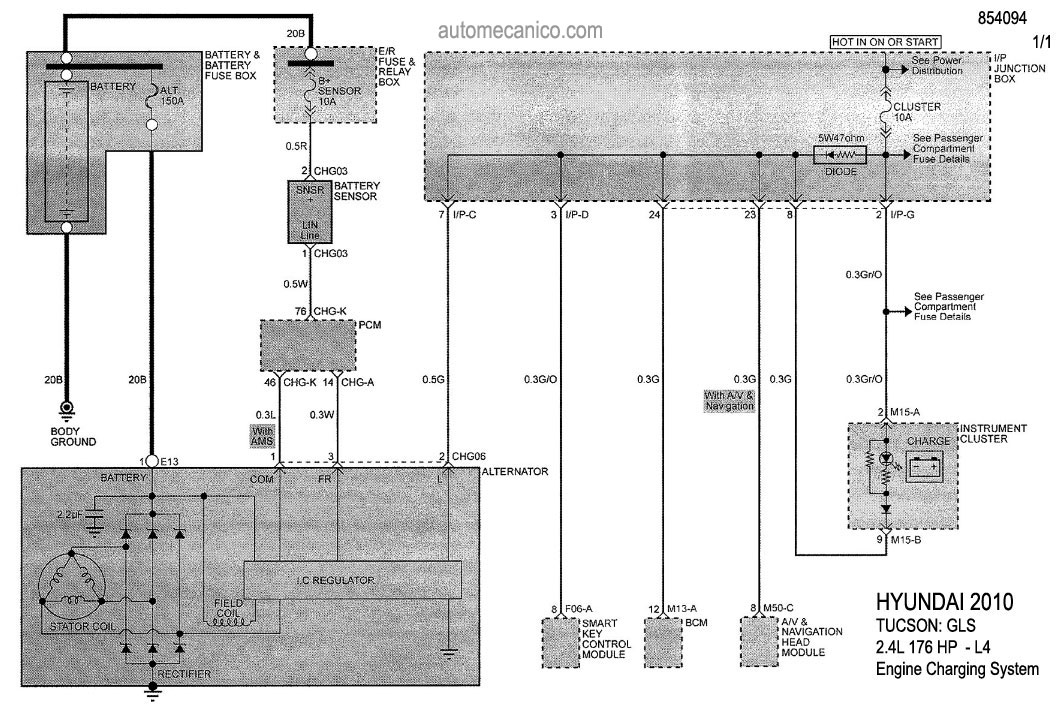

| TUCSON: GLS | |
| 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

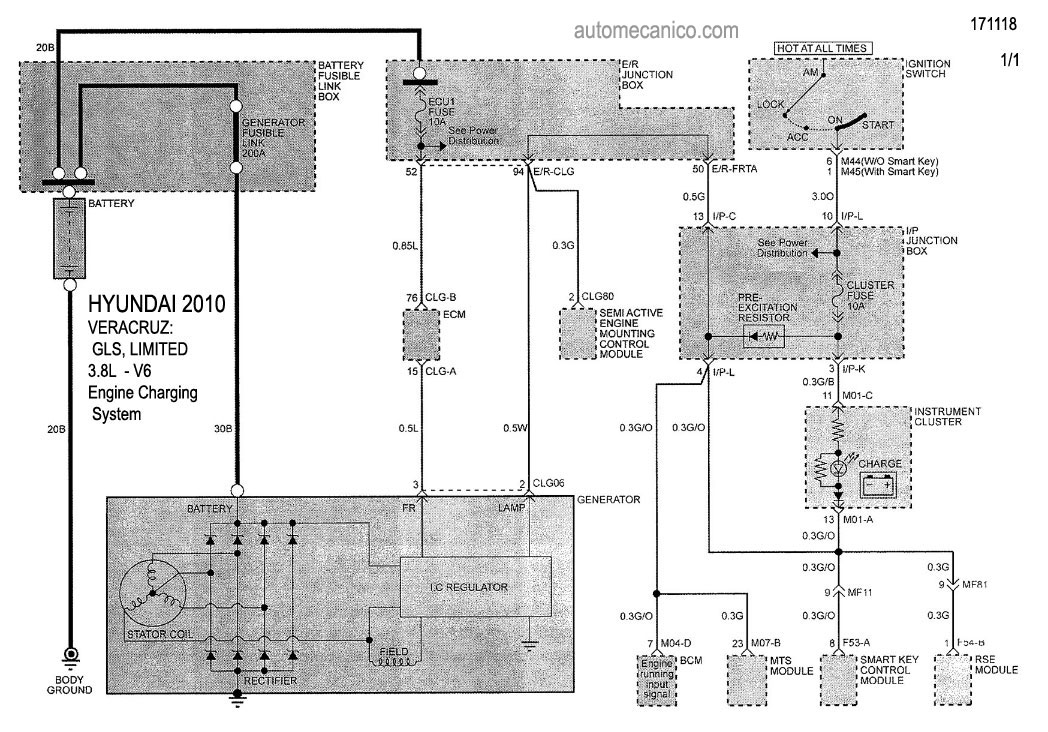

| VERACRUZ : GLS, LIMITED | |
| 3.8L - V6 | DIAGRAMA SISTEMA DE CARGA |
