| DIAGRAMAS - SISTEMA DE CARGA - JEEP 2010 - Mecanica Automotriz - INDICE |
Diagramas JEEP : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
JEEP 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - JEEP 2010 |
| COMMANDER | |

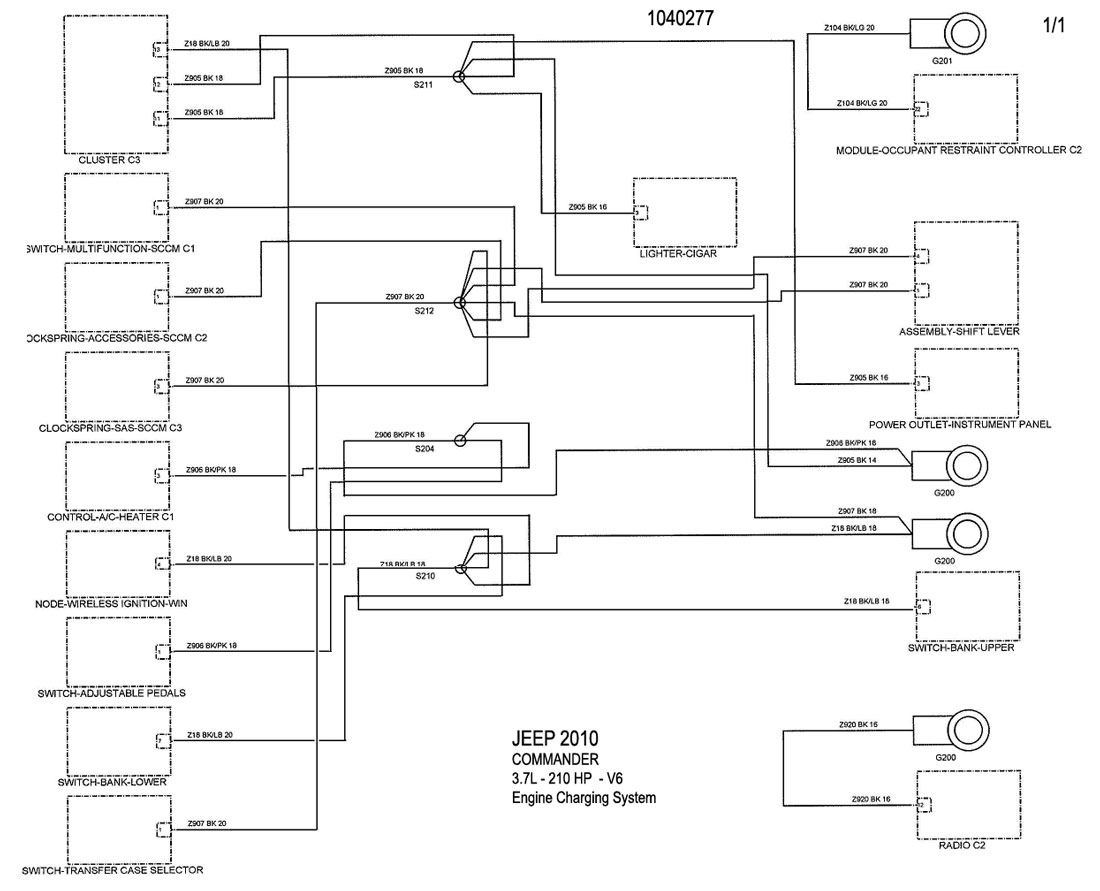

| 3.7L - V6 | DIAGRAMA SISTEMA DE CARGA |

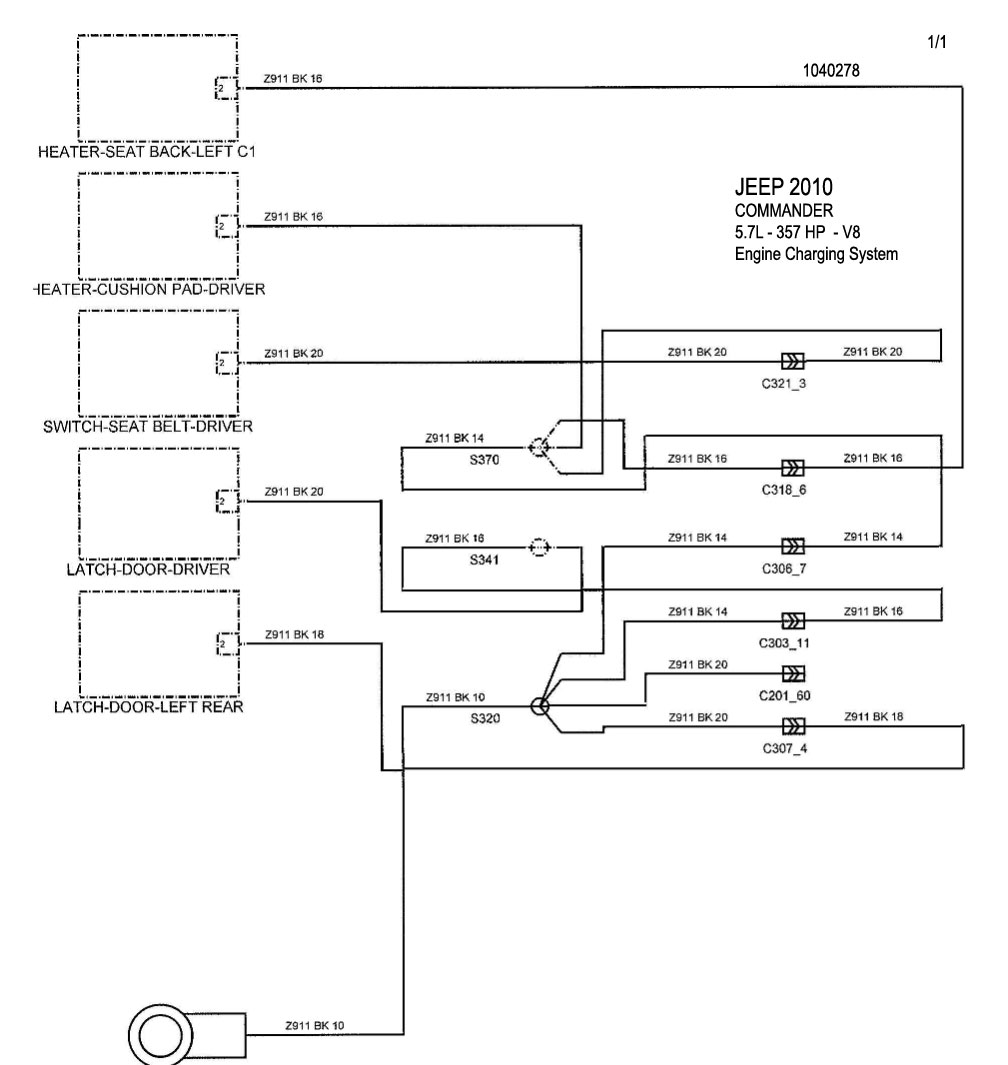

| 5.7L - V8 | DIAGRAMA SISTEMA DE CARGA |
| COMPASS | |

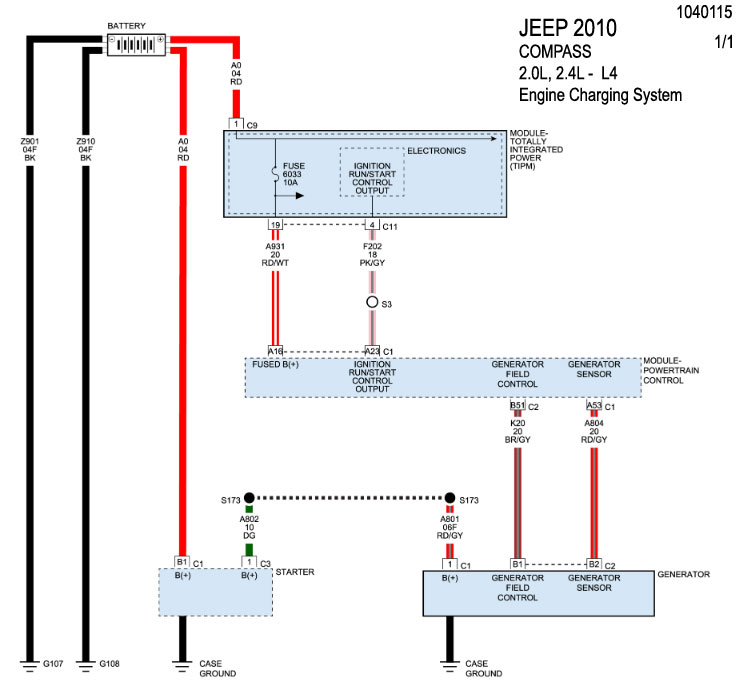

| 2.0L, 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| GRAND CHEROKEE | |

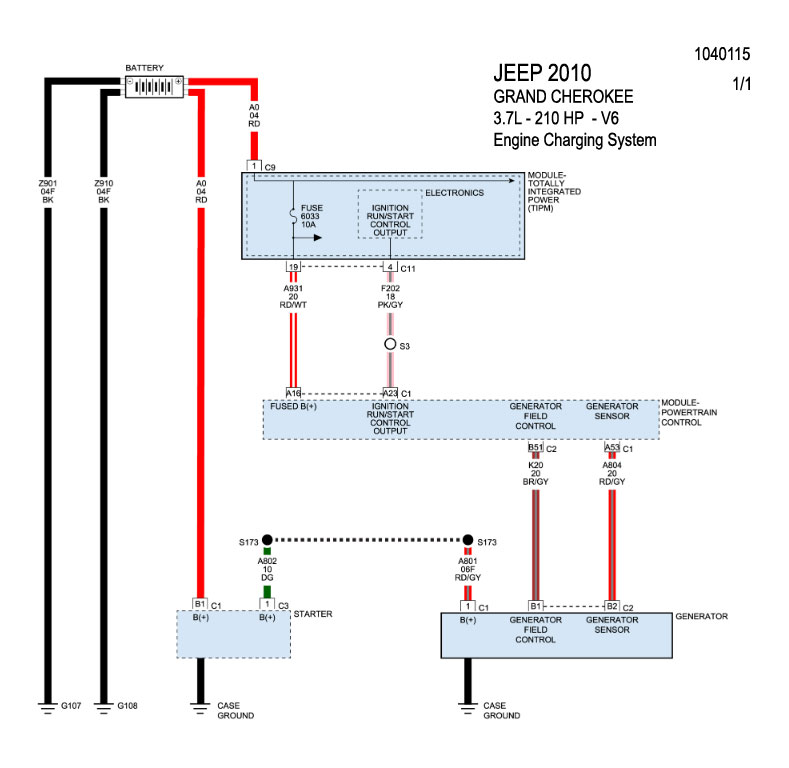

| 3.7L - V6 | DIAGRAMA SISTEMA DE CARGA |

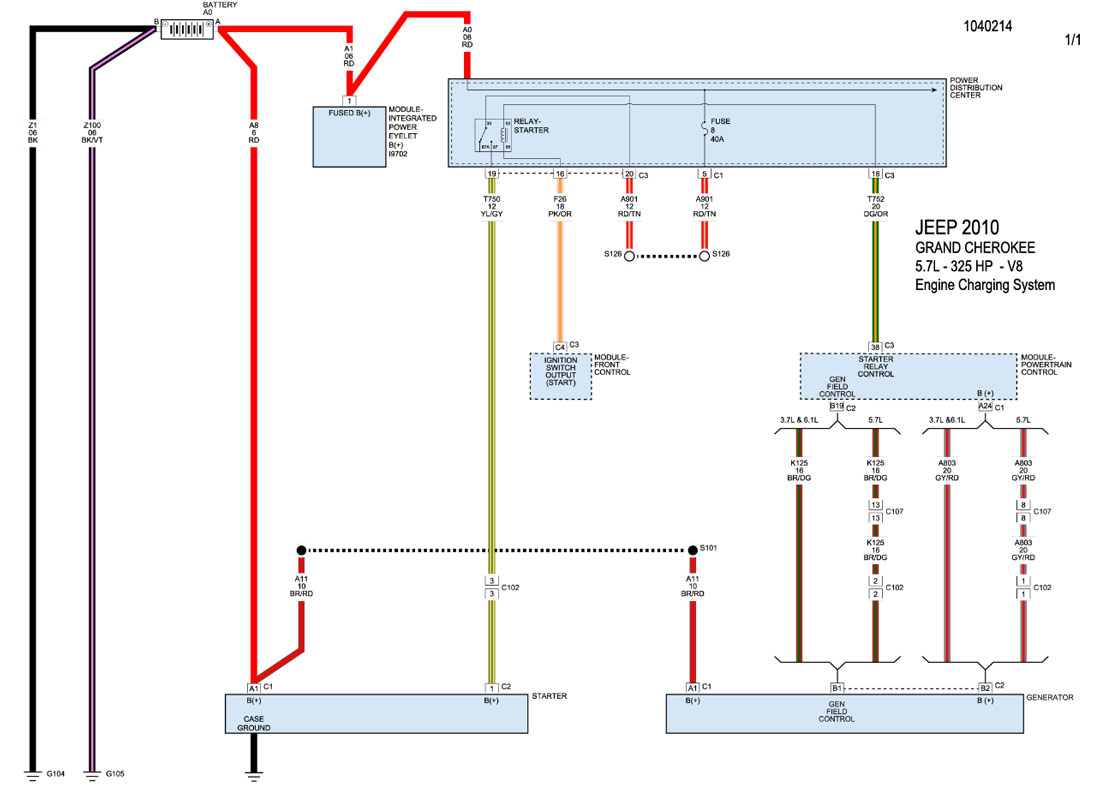

| 5.7L - V8 | DIAGRAMA SISTEMA DE CARGA |
| 6.1L - V8 | DIAGRAMA SISTEMA DE CARGA |
| LIBERTY | |

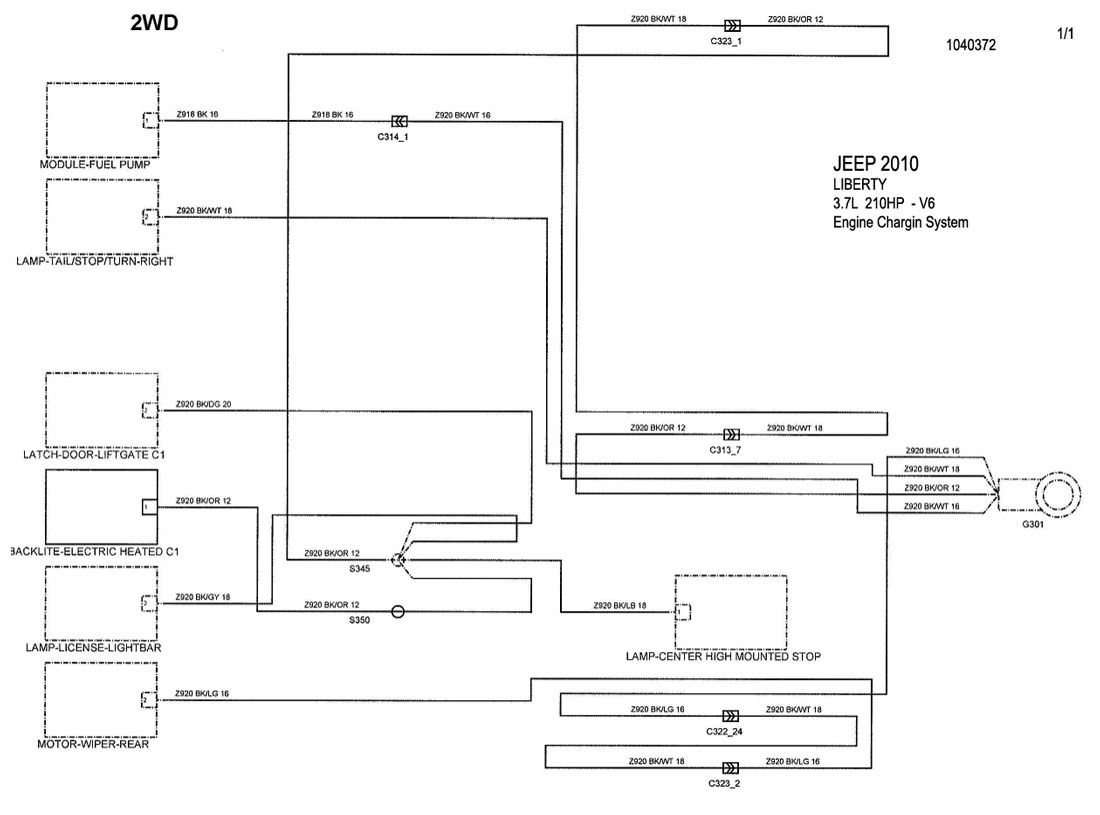

| 3.7L - V6 | DIAGRAMA SISTEMA DE CARGA |
| PATRIOT: Sport, Limited | |

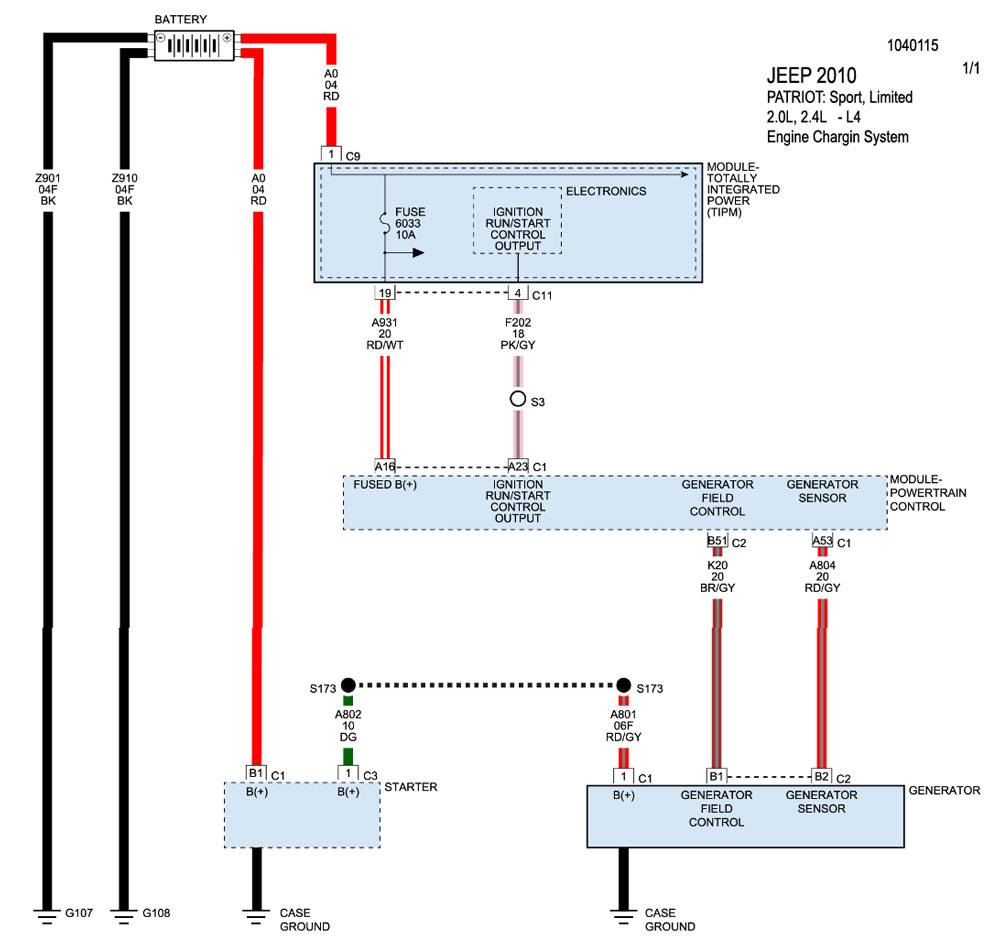

| 2.0L, 2.4l - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| WRANGLER | |

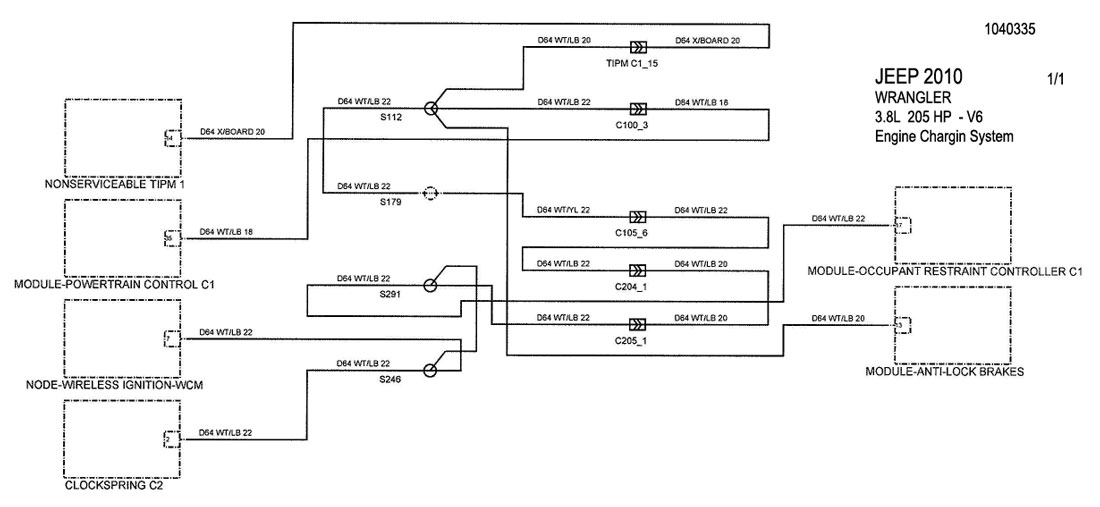

| 3.8L - V6 | DIAGRAMA SISTEMA DE CARGA |
