| DIAGRAMAS - SISTEMA DE CARGA - KIA 2010 - Mecanica Automotriz - INDICE |
Diagramas KIA : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
KIA 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - KIA 2010 |

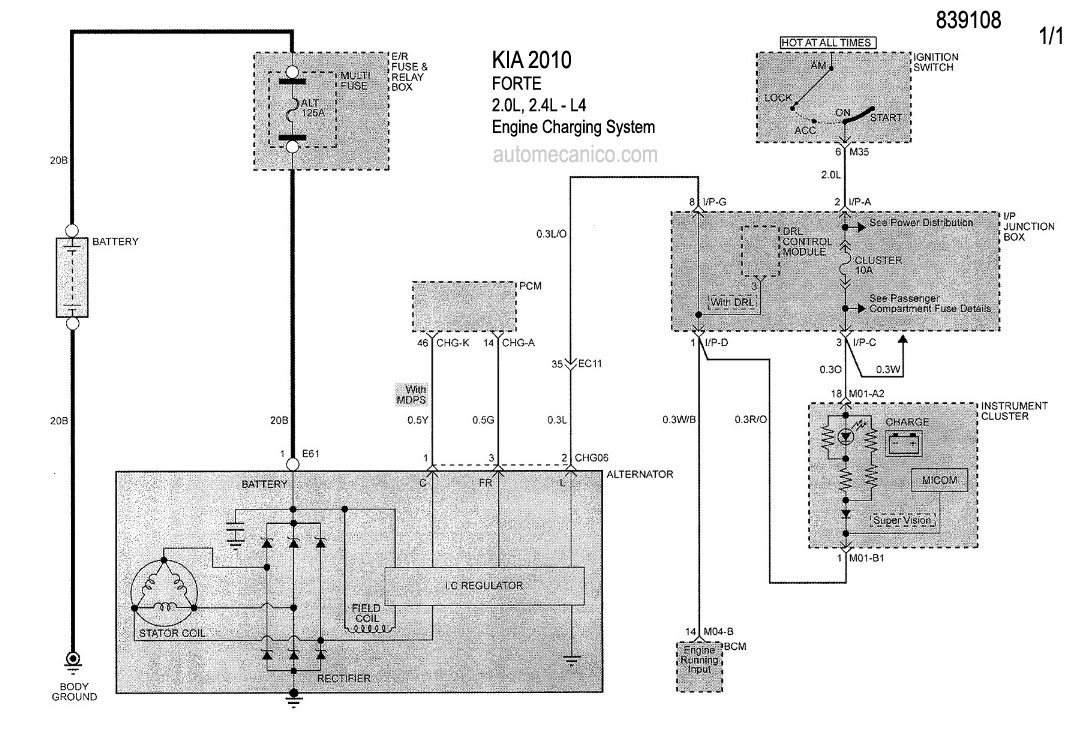

| FORTE | |
| 2.0L, 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

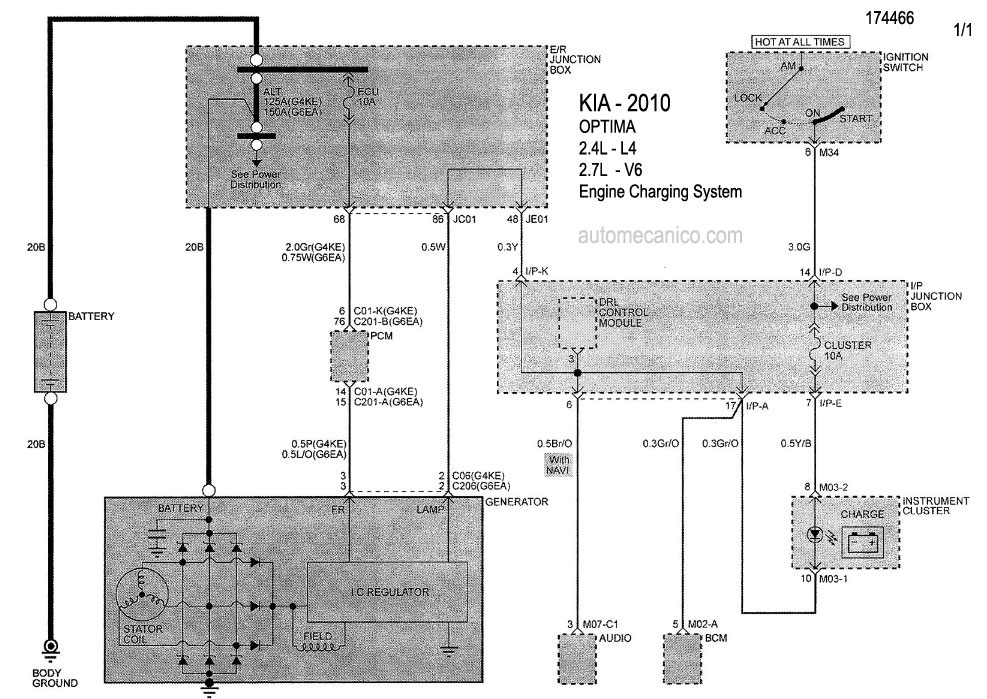

| OPTIMA | |
| 2.4L - 4 CiL. | DIAGRAMA SISTEMA DE CARGA |
| 2.7L - V6 | DIAGRAMA SISTEMA DE CARGA |

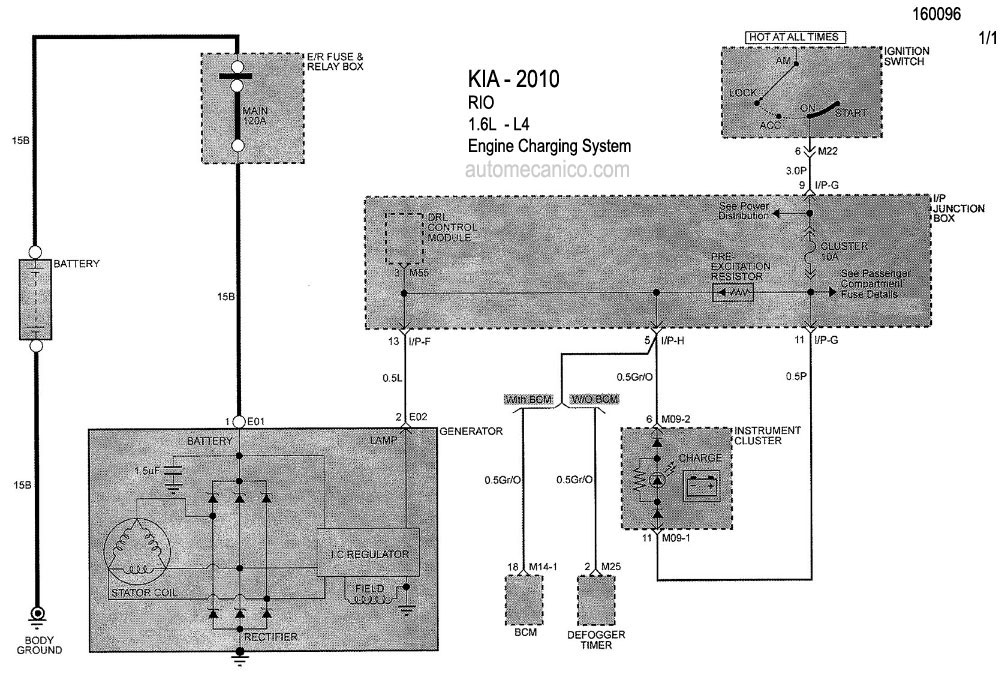

| RIO | |
| 1.6L - L4 | DIAGRAMA SISTEMA DE CARGA |

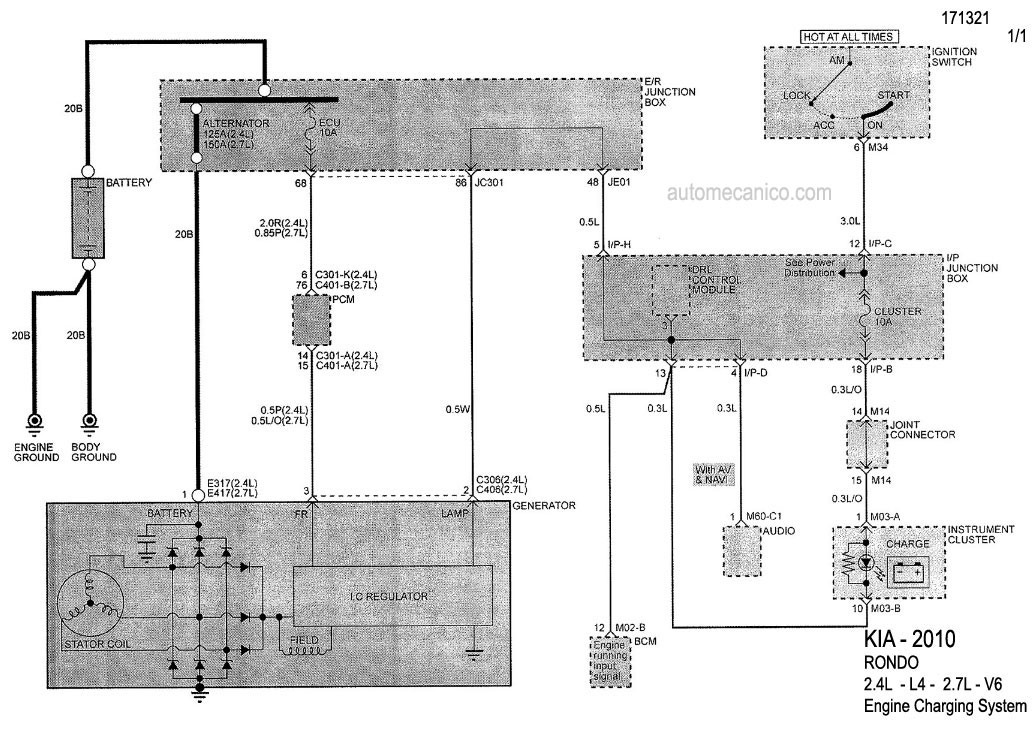

| RONDO | |
| 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| 2.7L - V6 | DIAGRAMA SISTEMA DE CARGA |
| SEDONA | |

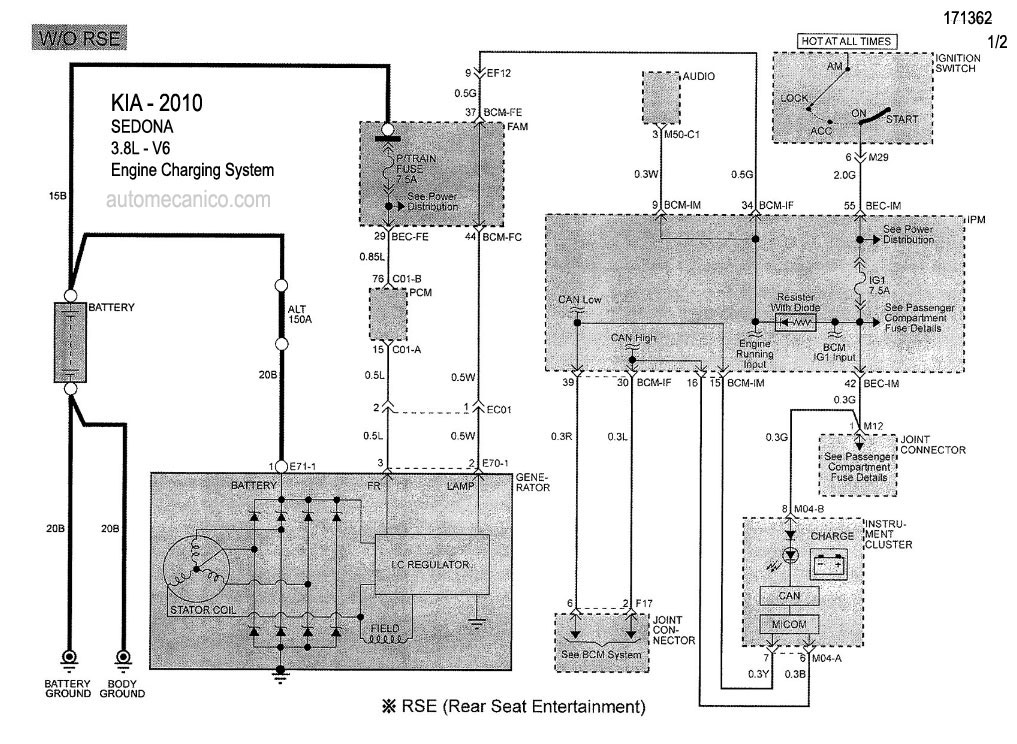

| 3.8L V6 - 1/2 | DIAGRAMA SISTEMA DE CARGA |

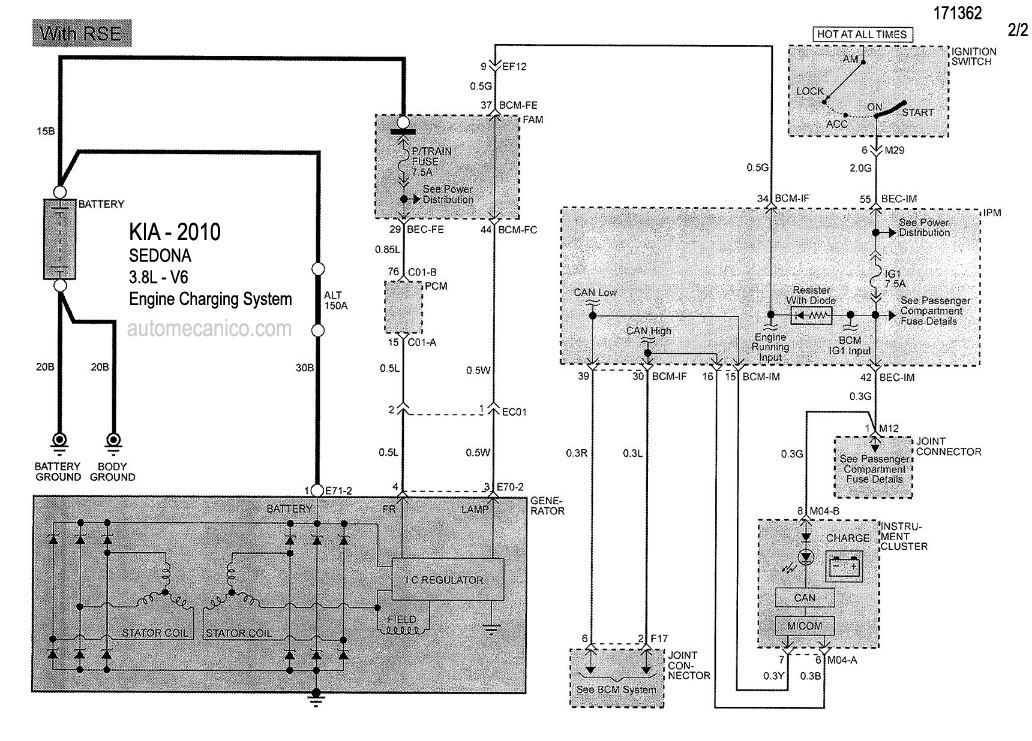

| 3.8L V6 - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| SPORTAGE | |
| 2.0L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| 2.7L - V6 | DIAGRAMA SISTEMA DE CARGA |
| SOUL | |

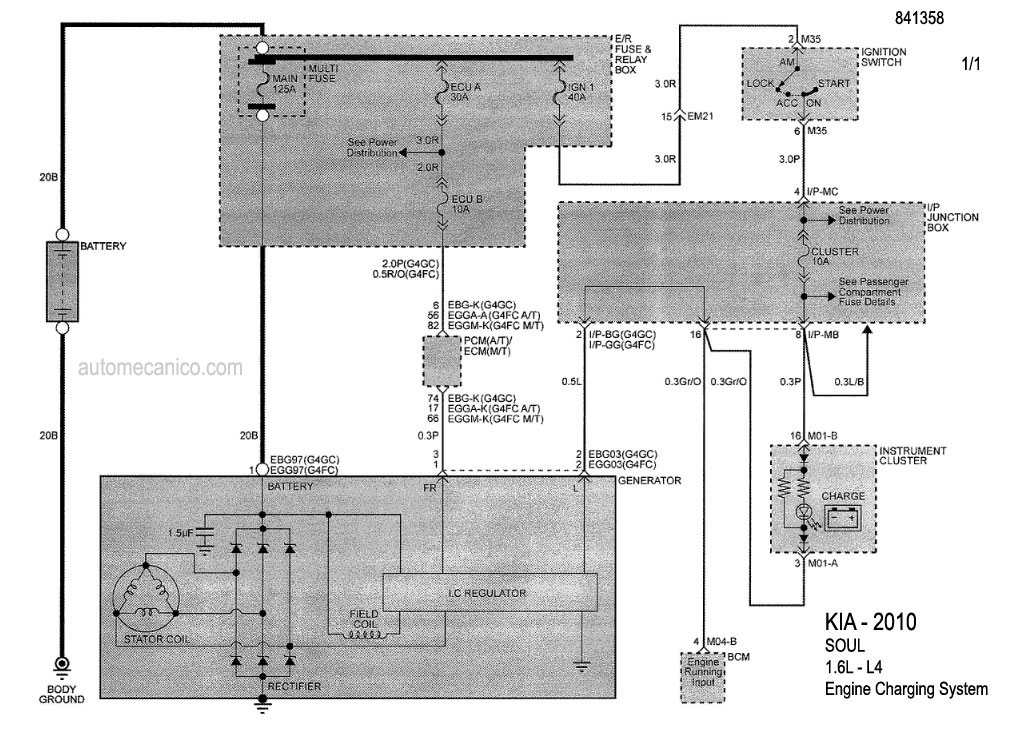

| 1.6L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

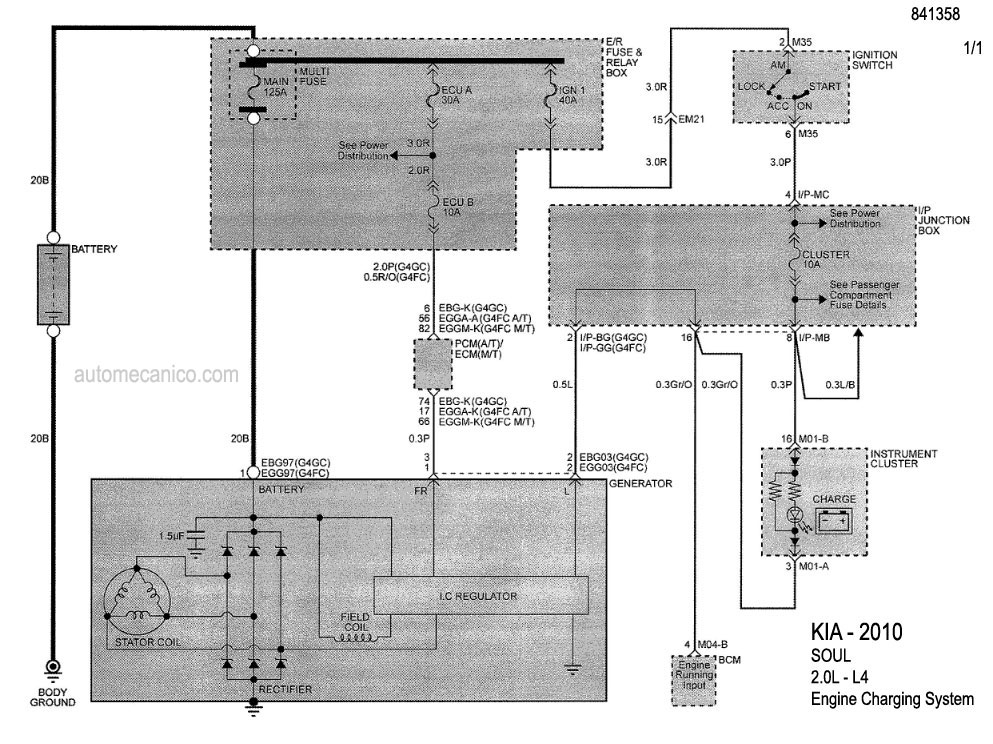

| 2.0L - 4 Cil | DIAGRAMA SISTEMA DE CARGA |
