| DIAGRAMAS - SISTEMA DE CARGA - MAZDA 2010 - Mecanica Automotriz - INDICE |
Diagramas MAZDA : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
MAZDA 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - MAZDA 2010 |
| TRIBUTE : S, i | |

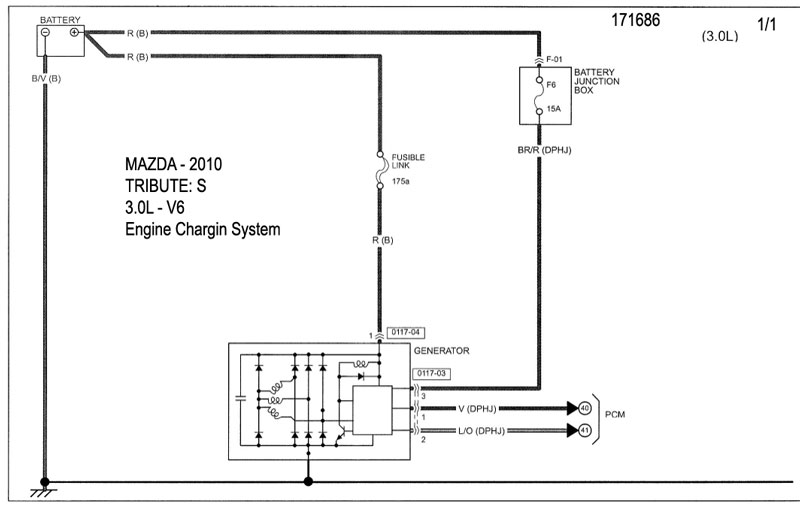

| 3.0L - V6 | DIAGRAMA SISTEMA DE CARGA |

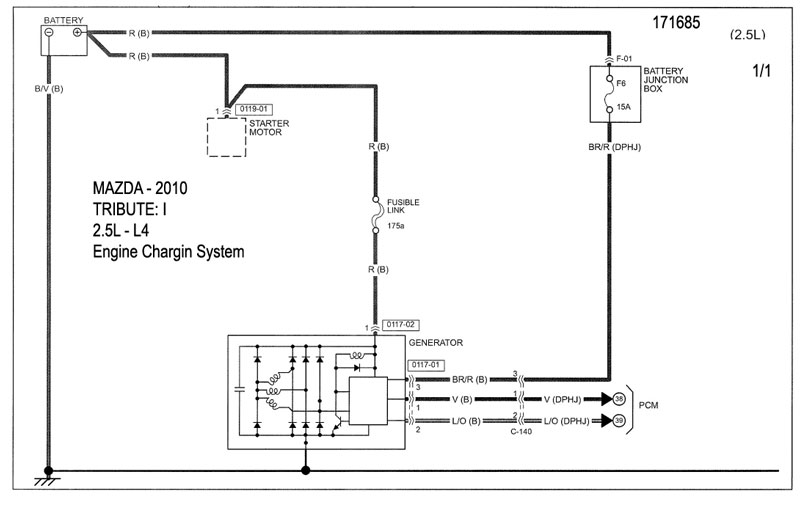

| 2.5L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

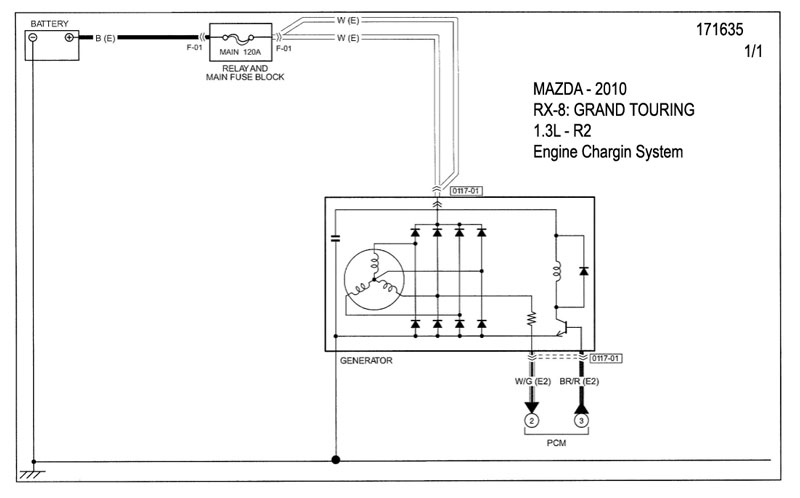

| RX-8 : GRAND TOURING | |
| 1.3L - R2 | DIAGRAMA SISTEMA DE CARGA |

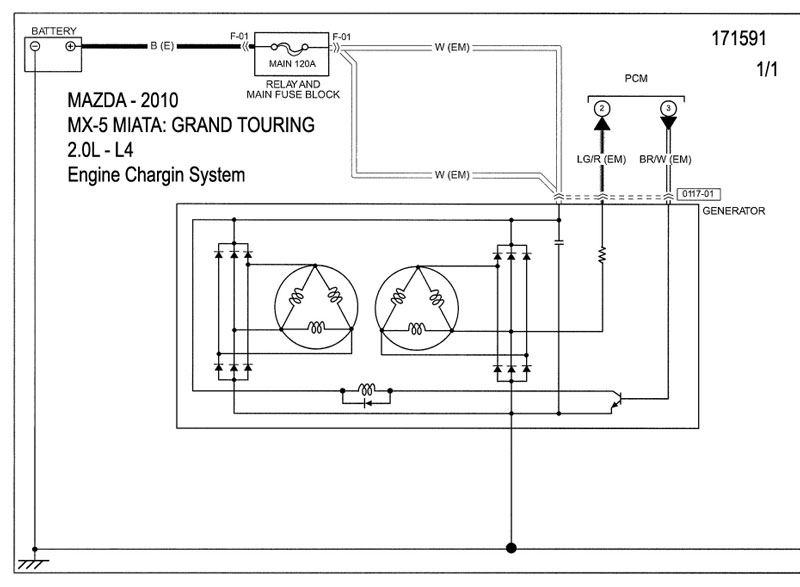

| MX5 MIATA : GRAN TOURING | |
| 2.0L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

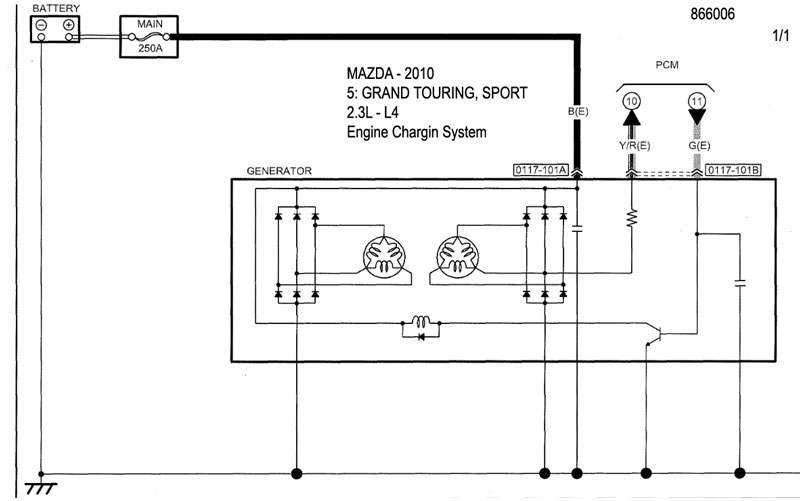

| 5: GRAND TOURING | |
| 2.3L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

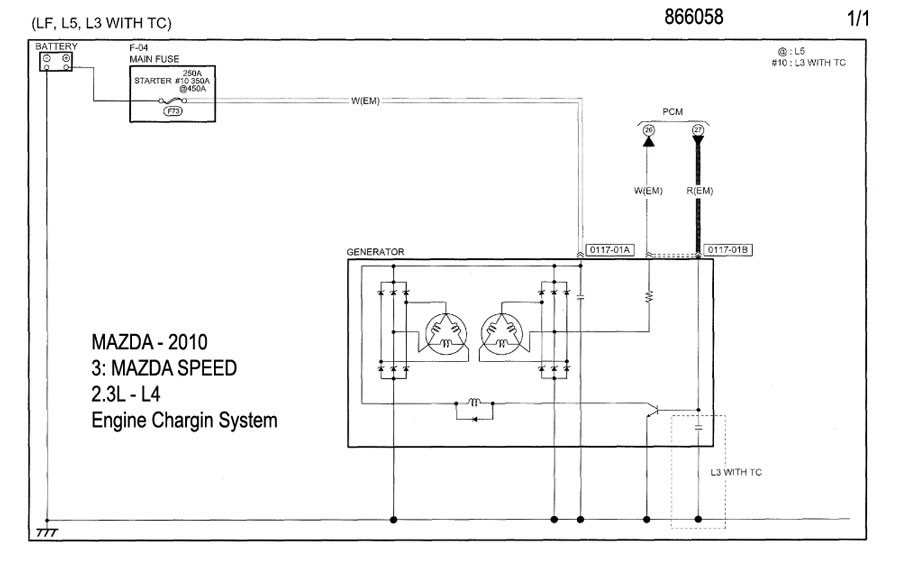

| 3: MAZDA SPEED | |
| 2.3L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

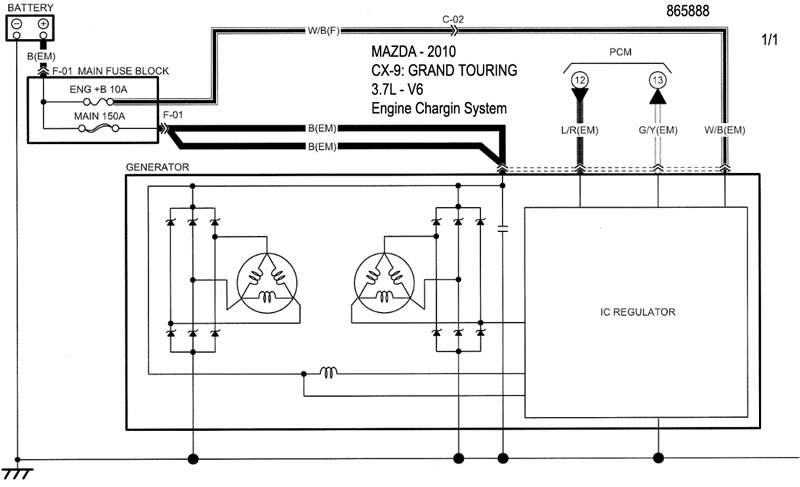

| CX-9 : GRAND TOURING | |
| 3.7L - V6 | DIAGRAMA SISTEMA DE CARGA |

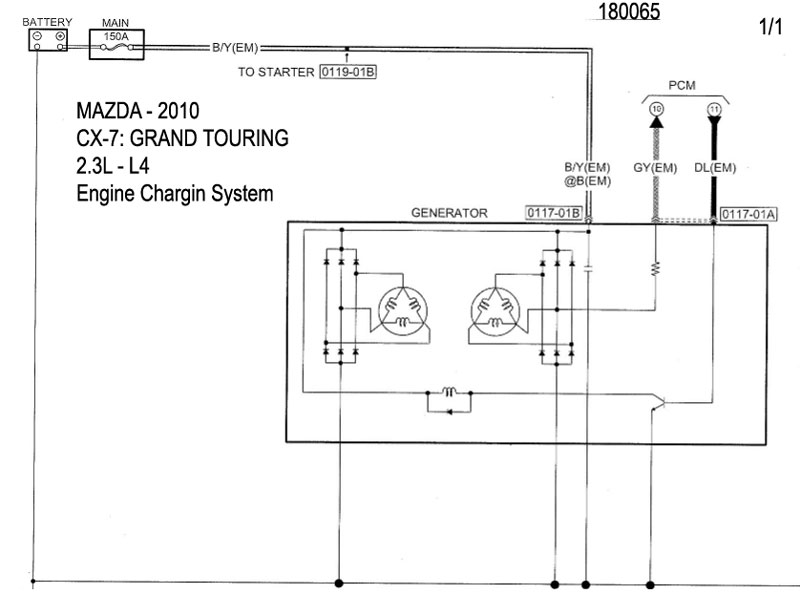

| CX-7 : GRAND TOURING | |
| 2.3L - 4 Cil | DIAGRAMA SISTEMA DE CARGA |
