| DIAGRAMAS - SISTEMA DE CARGA - MERCURY 2010 - Mecanica Automotriz - INDICE |
Diagramas MERCURY : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
MERCURY 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - MERCURY 2010 |
| GRAND MARQUIS | |

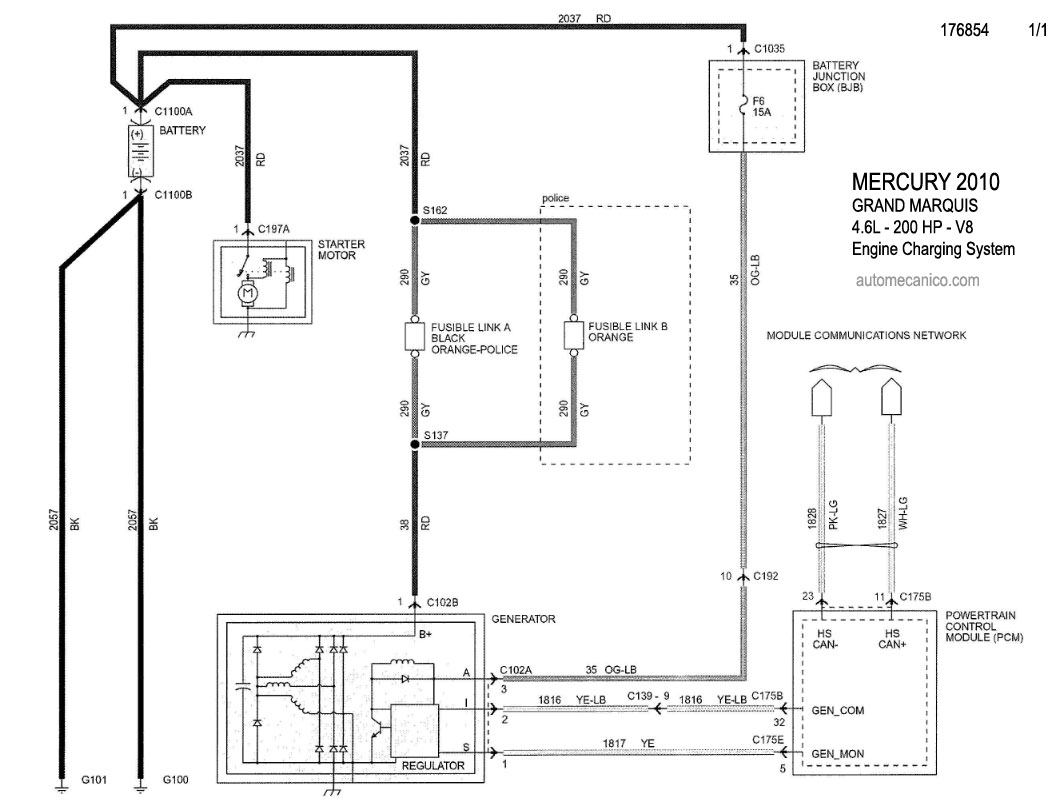

| 4.6L - V8 | DIAGRAMA SISTEMA DE CARGA |
| MARINER | |

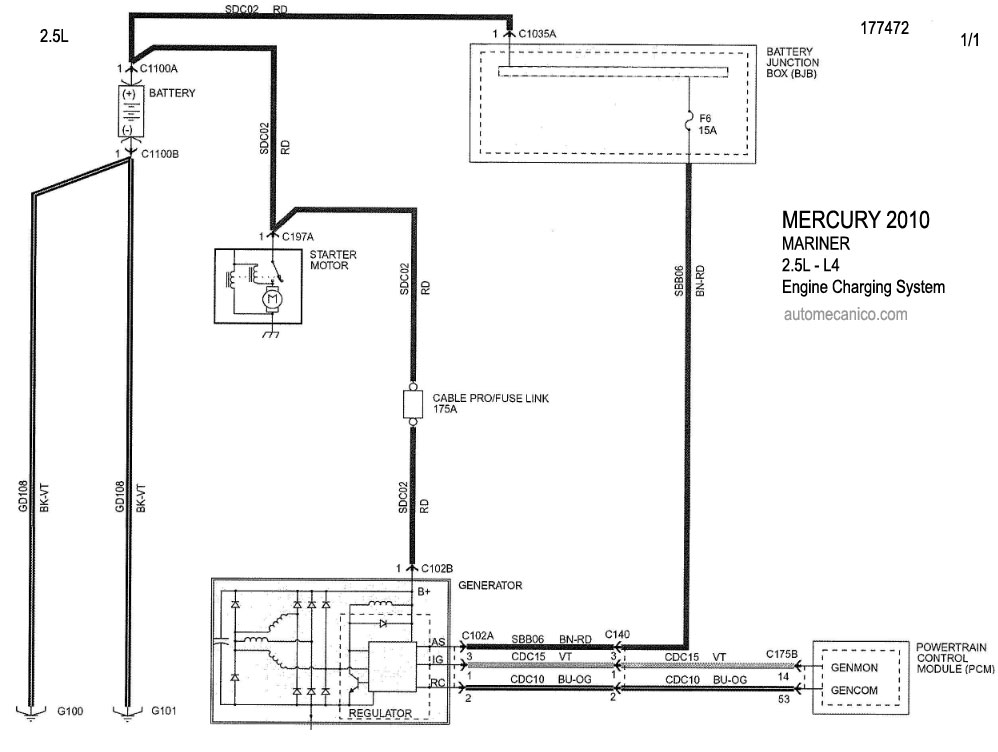

| 2.5L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

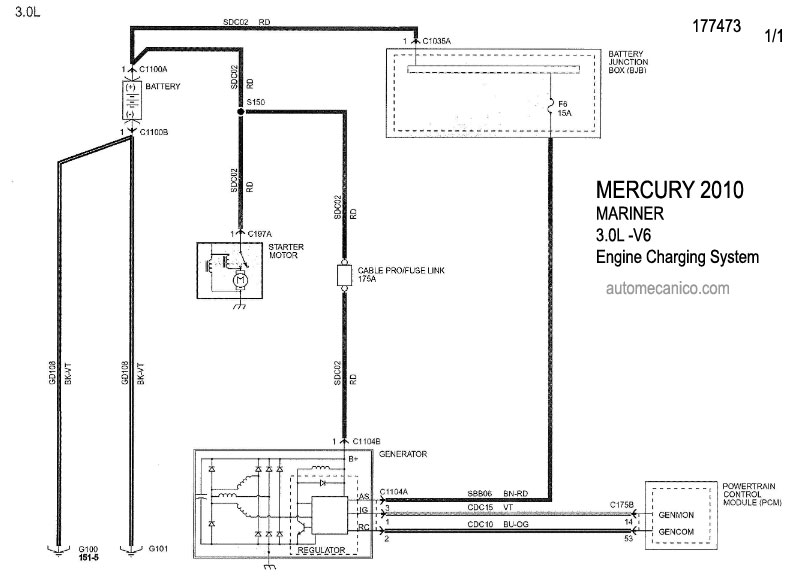

| 3.0L - V6 | DIAGRAMA SISTEMA DE CARGA |
| MARINER : HYBRID | |

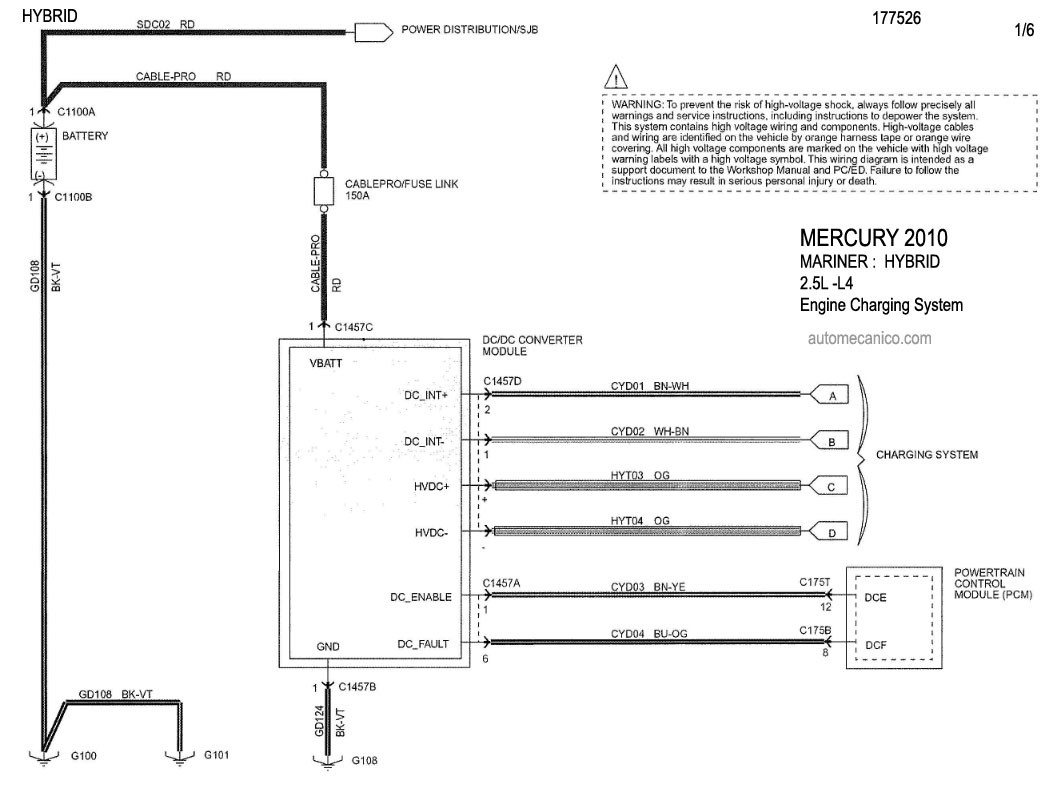

| 2.5L - 4 Cil. - 1/6 | DIAGRAMA SISTEMA DE CARGA |

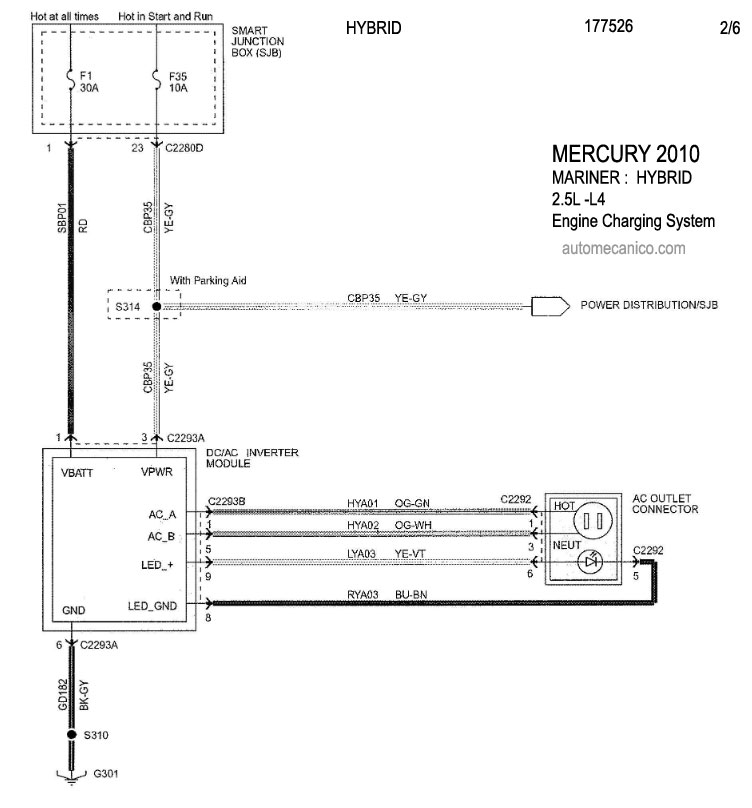

| 2.5L - 4 Cil. - 2/6 | DIAGRAMA SISTEMA DE CARGA |

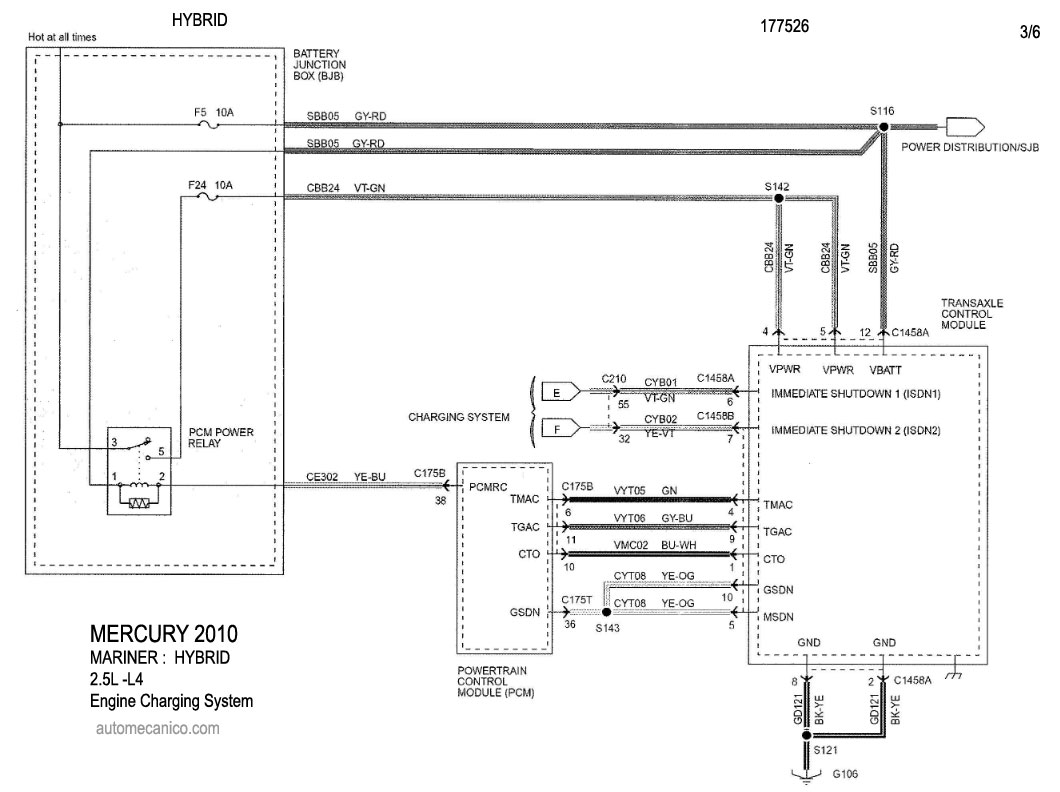

| 2.5L - 4 Cil. - 3/6 | DIAGRAMA SISTEMA DE CARGA |

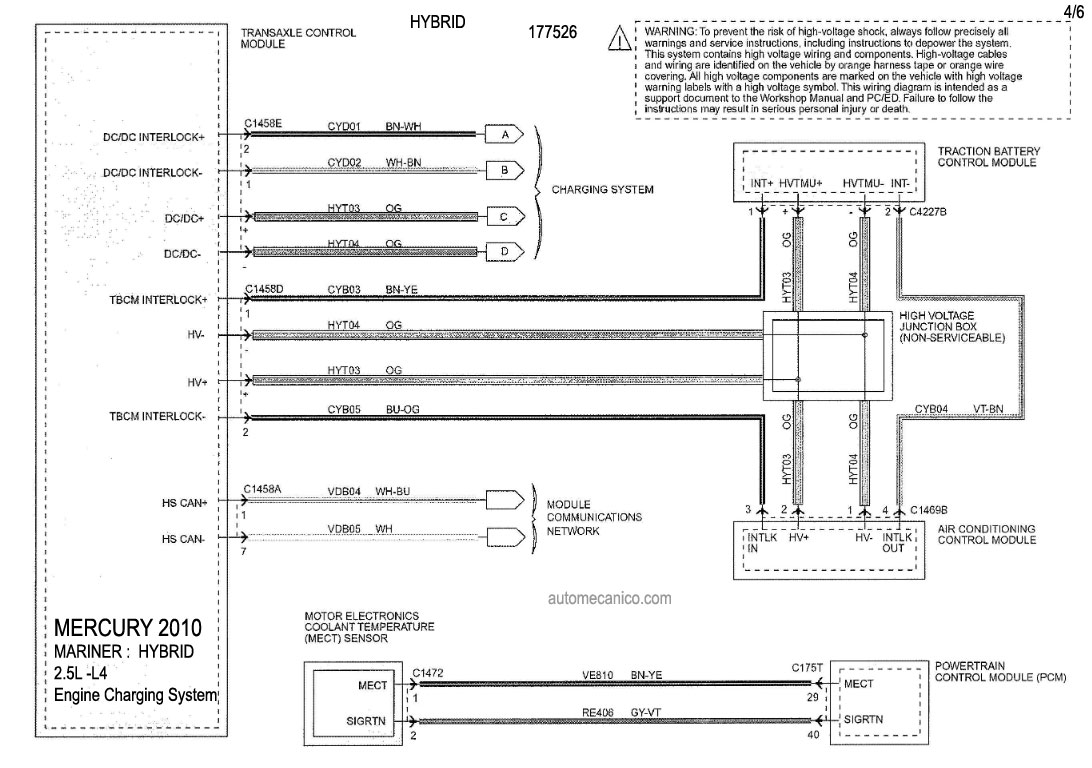

| 2.5L - 4 Cil. - 4/6 | DIAGRAMA SISTEMA DE CARGA |

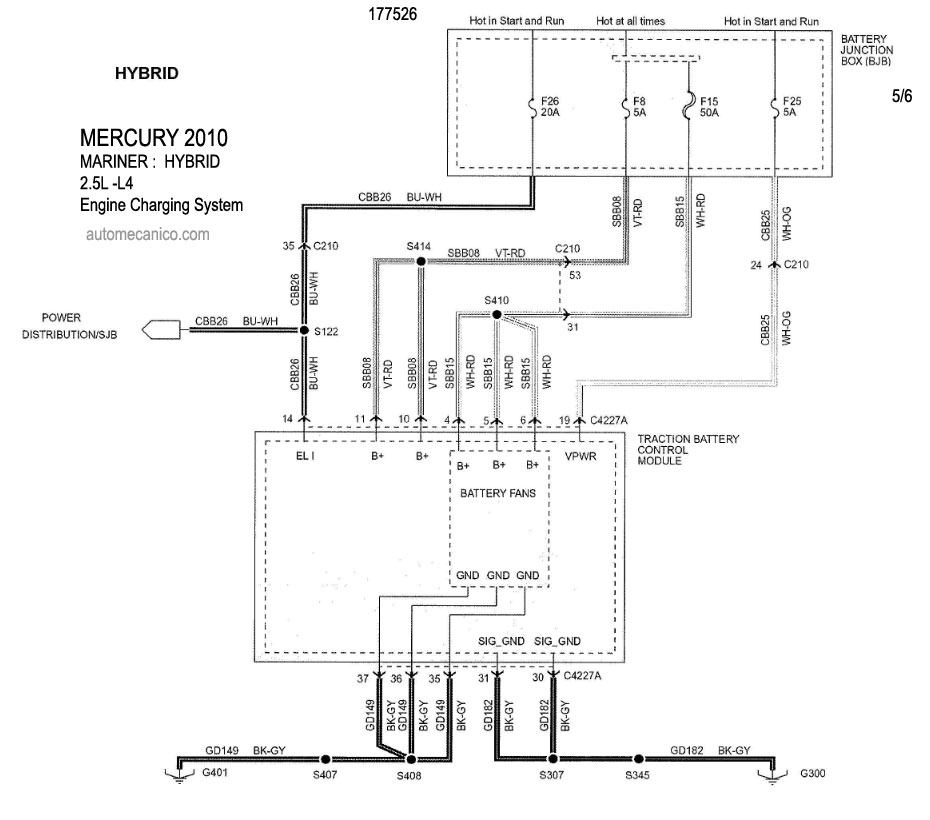

| 2.5L - 4 Cil. - 5/6 | DIAGRAMA SISTEMA DE CARGA |

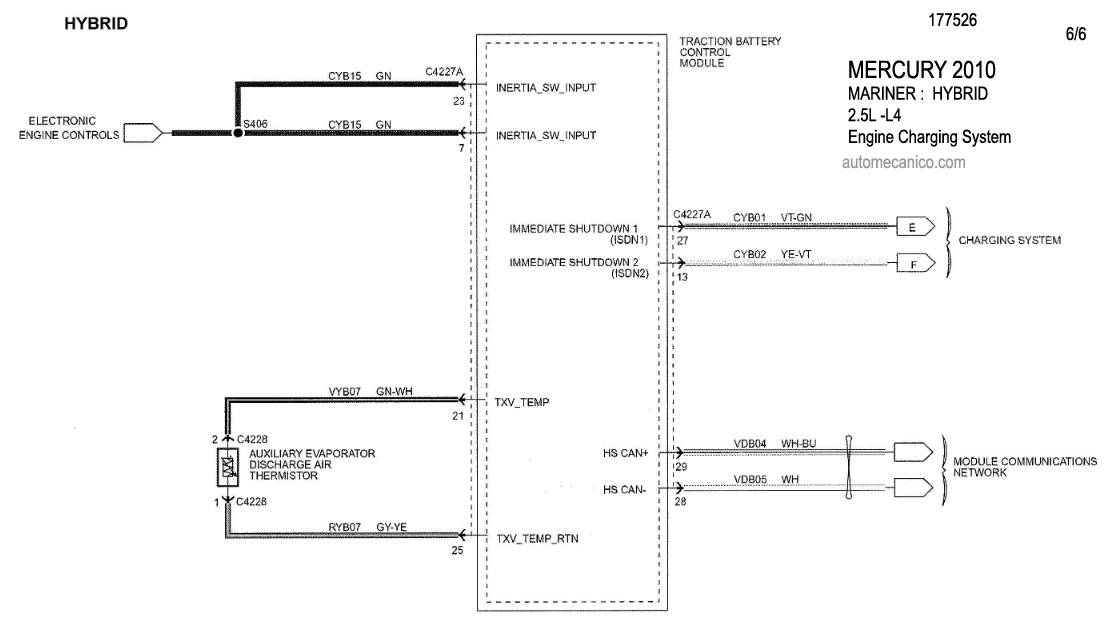

| 2.5L - 4 Cil. - 6/6 | DIAGRAMA SISTEMA DE CARGA |
| MILAN | |

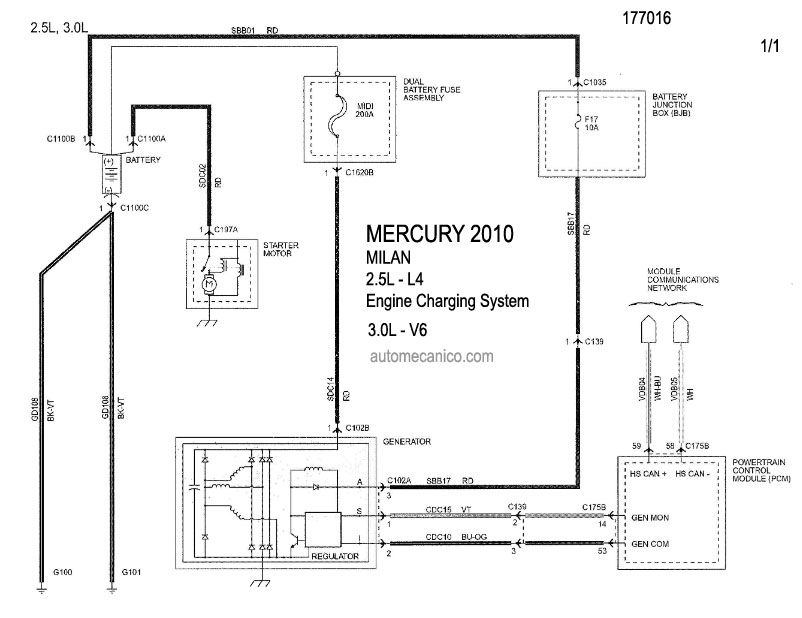

| 2.5L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| 3.0L - V6 | DIAGRAMA SISTEMA DE CARGA |
| MOUNTAINEER | |

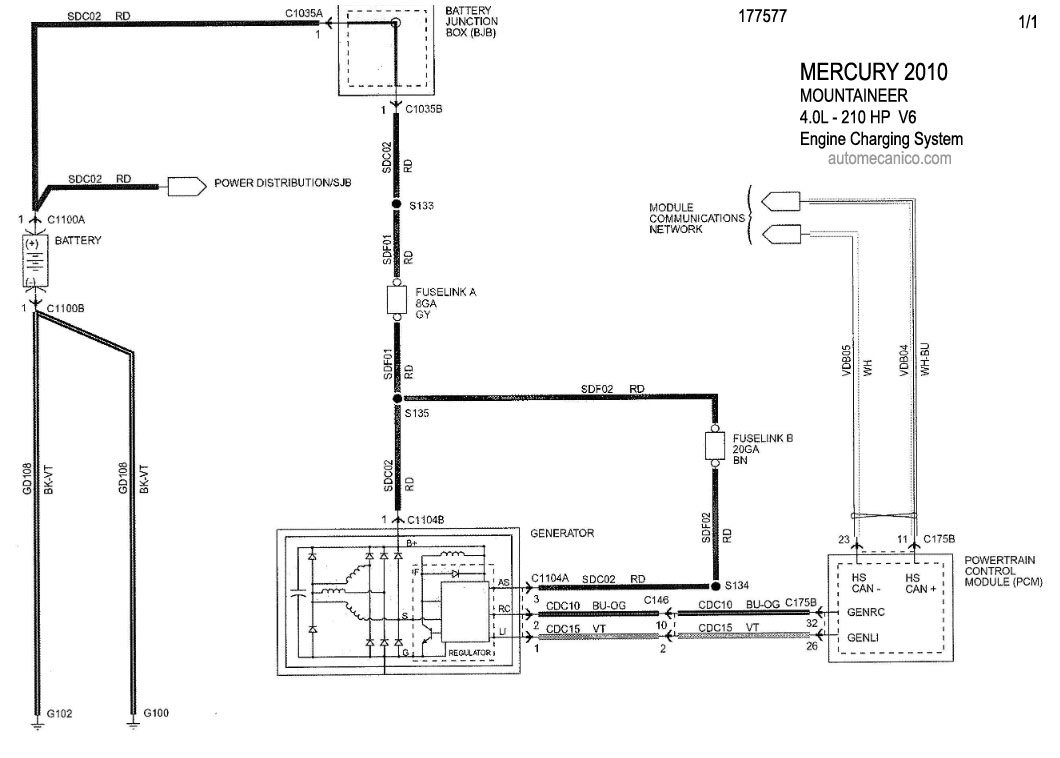

| 4.0L - V6 | DIAGRAMA SISTEMA DE CARGA |

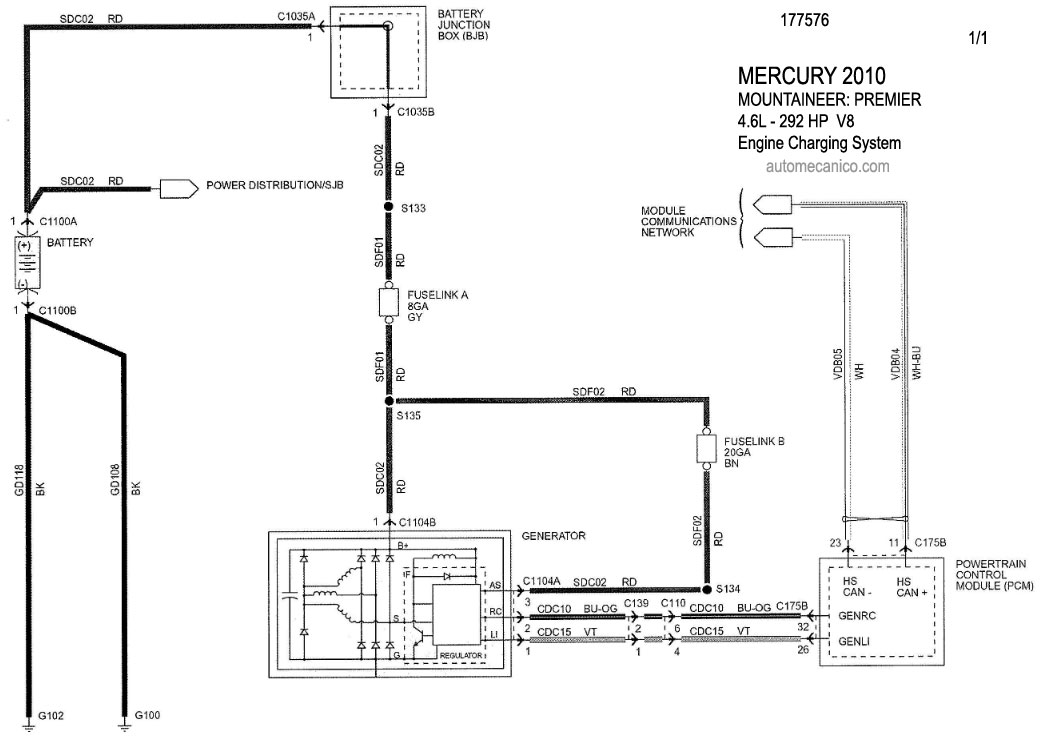

| 4.6L - V8 - PREMIER | DIAGRAMA SISTEMA DE CARGA |
