| DIAGRAMAS - SISTEMA DE CARGA - MITSUBISHI 2010 - Mecanica Automotriz - INDICE |
Diagramas MITSUBISHI : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
MITSUBISHI 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - MITSUBISHI 2010 |
| ECLIPSE: GS, GT | |

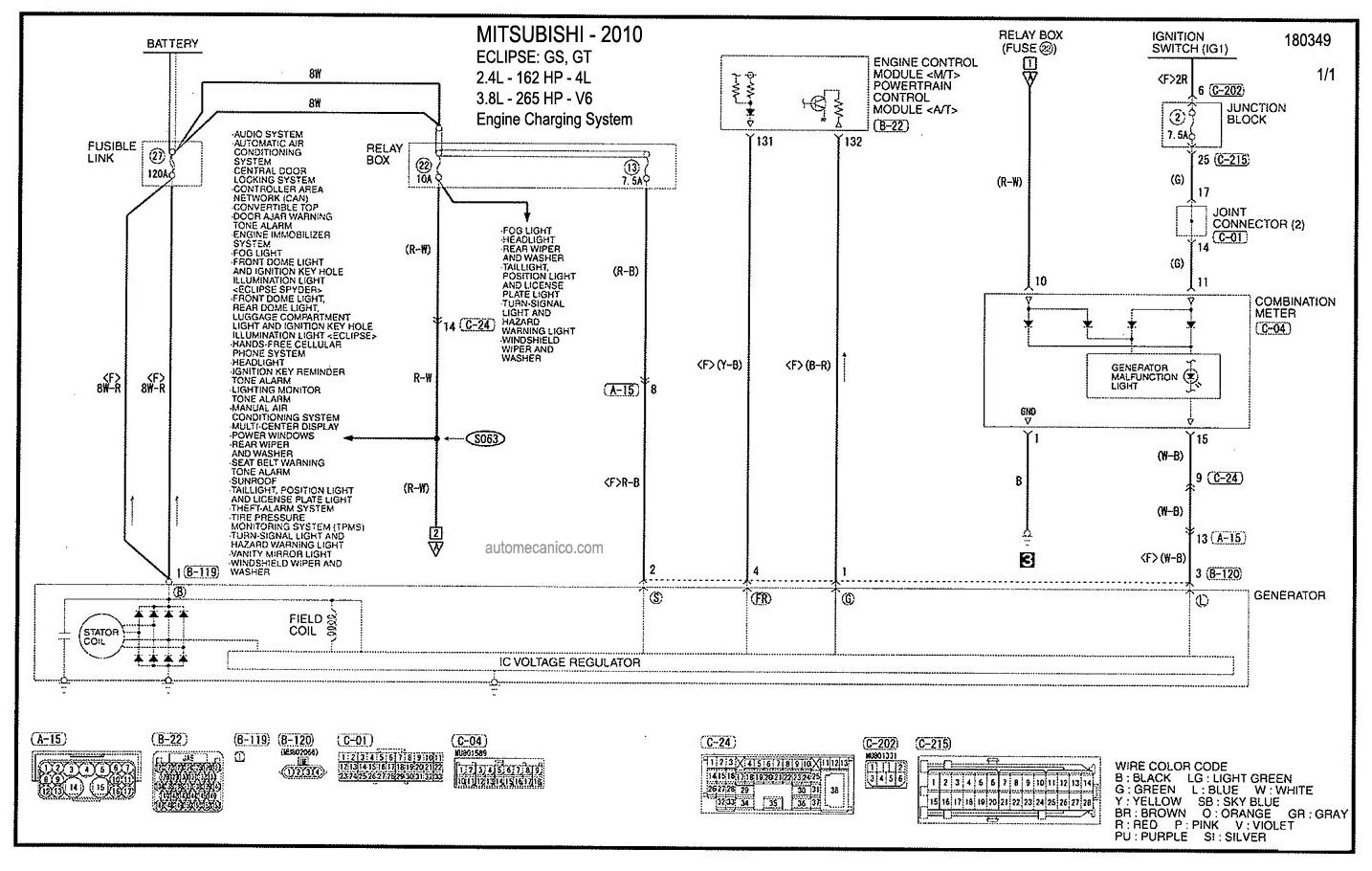

| 2.4L - 4 Cil. - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 3.8L - V6 | DIAGRAMA SISTEMA DE CARGA |
| ENDEAVOR | |

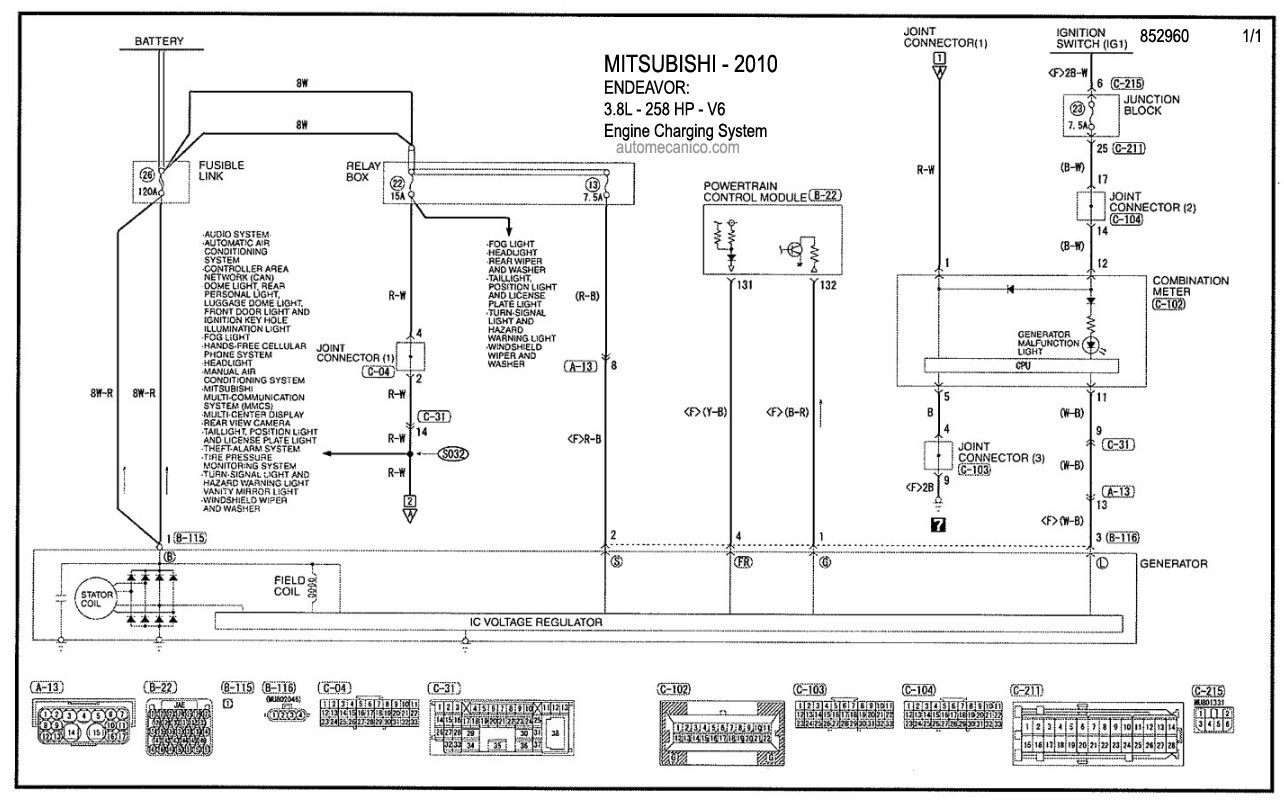

| 3.8L - V6 - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| GALANT | |

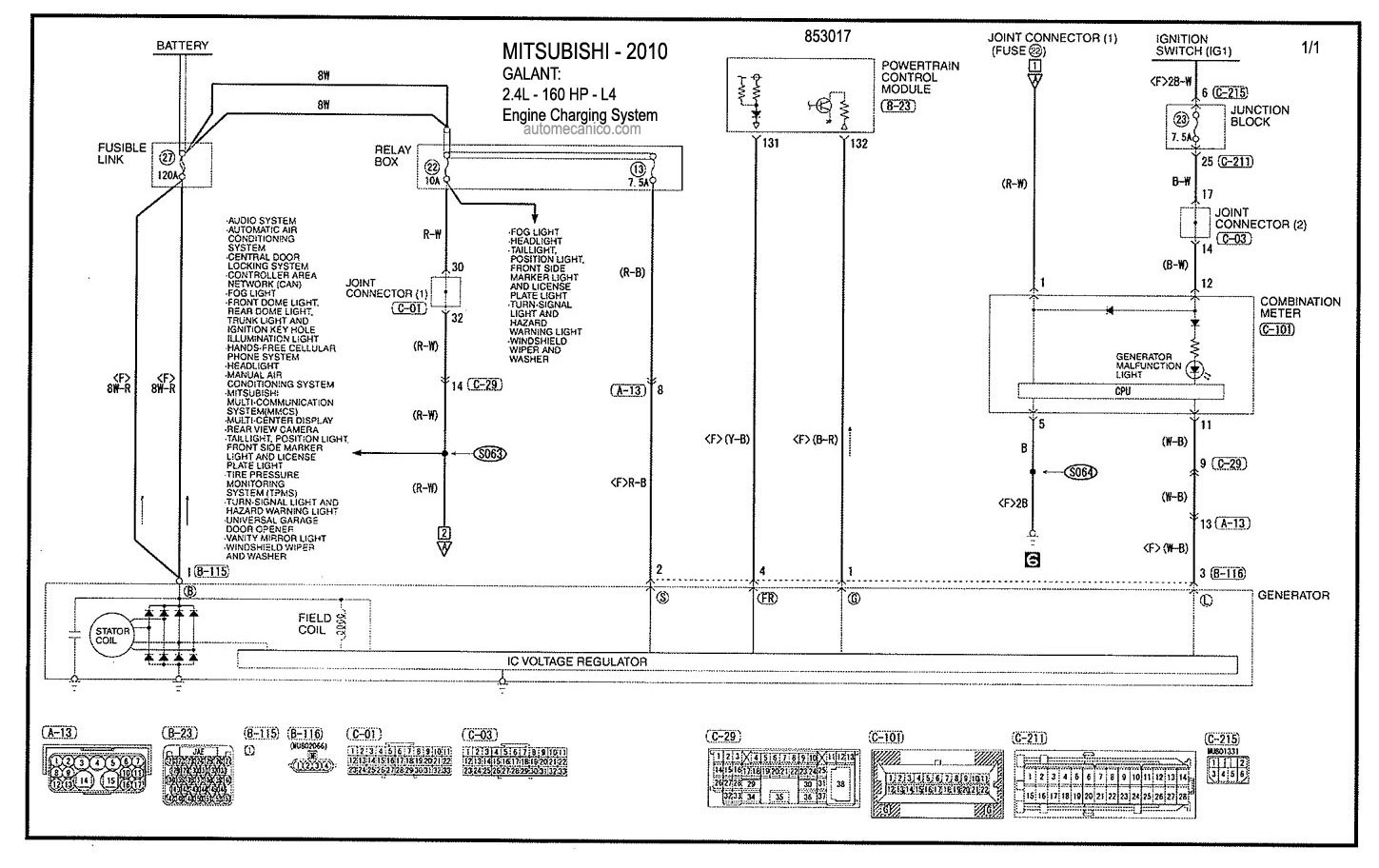

| 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| LANCER | |

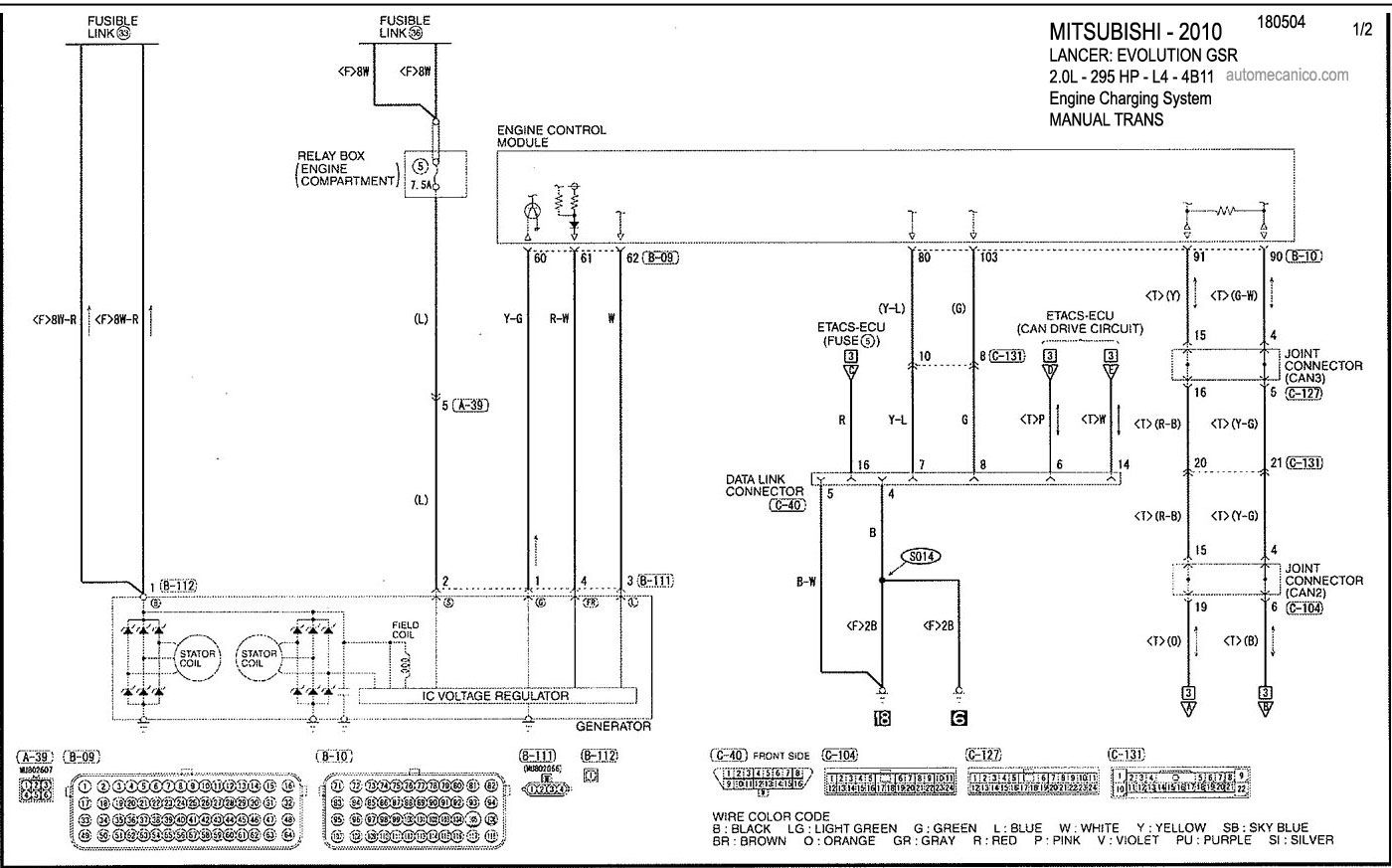

| 2.0L - 4 Cil. Trans Manual - 1/2 | DIAGRAMA SISTEMA DE CARGA |

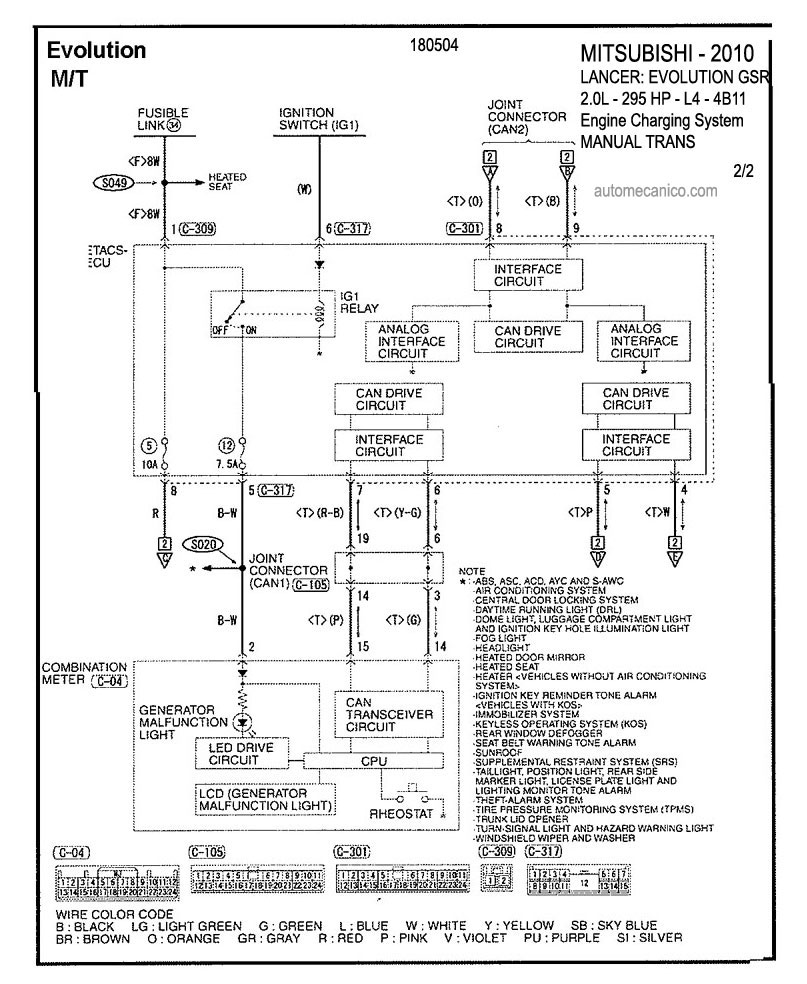

| 2.0L - 4 Cil. Trans Manual - 2/2 | DIAGRAMA SISTEMA DE CARGA |

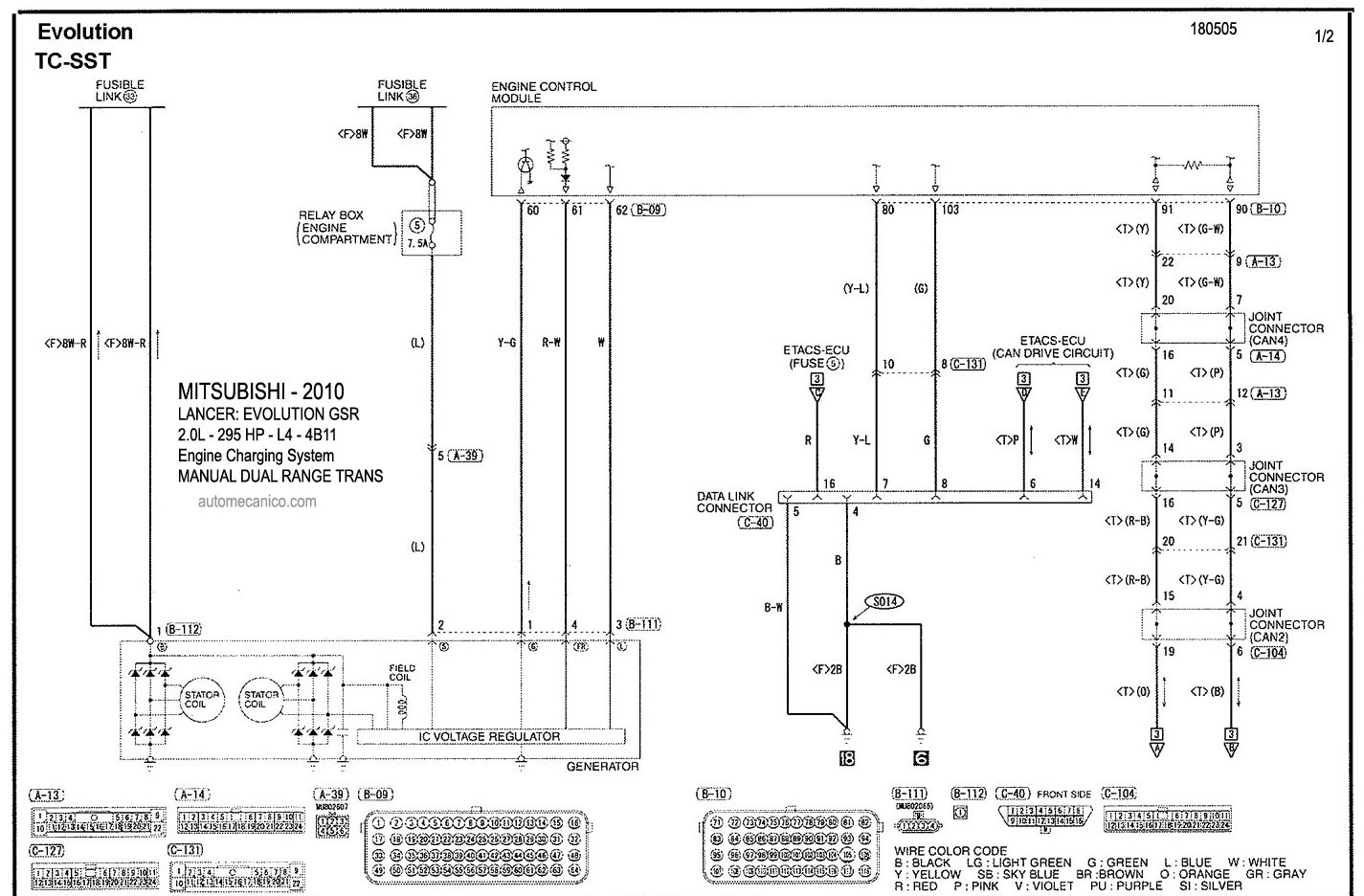

| 2.0L - 4 Cil. Manual Dual Range Trans - 1/2 | DIAGRAMA SISTEMA DE CARGA |

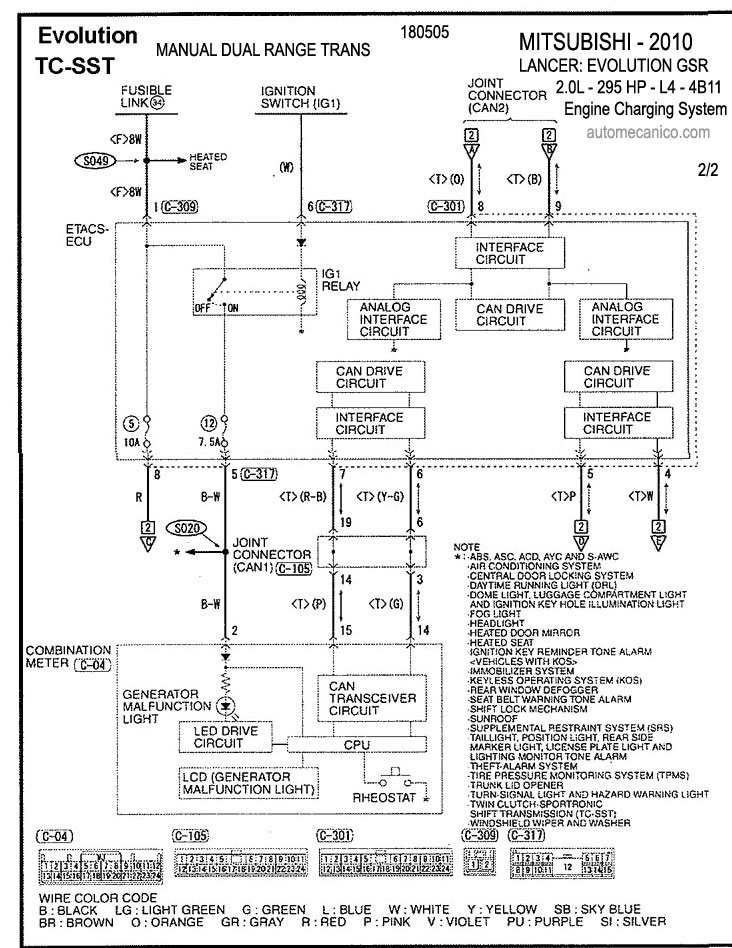

| 2.0L - 4 Cil. Manual Dual Range Trans - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| OUTLANDER | |
| 2.4L - 4 Cil. - 4B12 - 1/2 | DIAGRAMA SISTEMA DE CARGA |

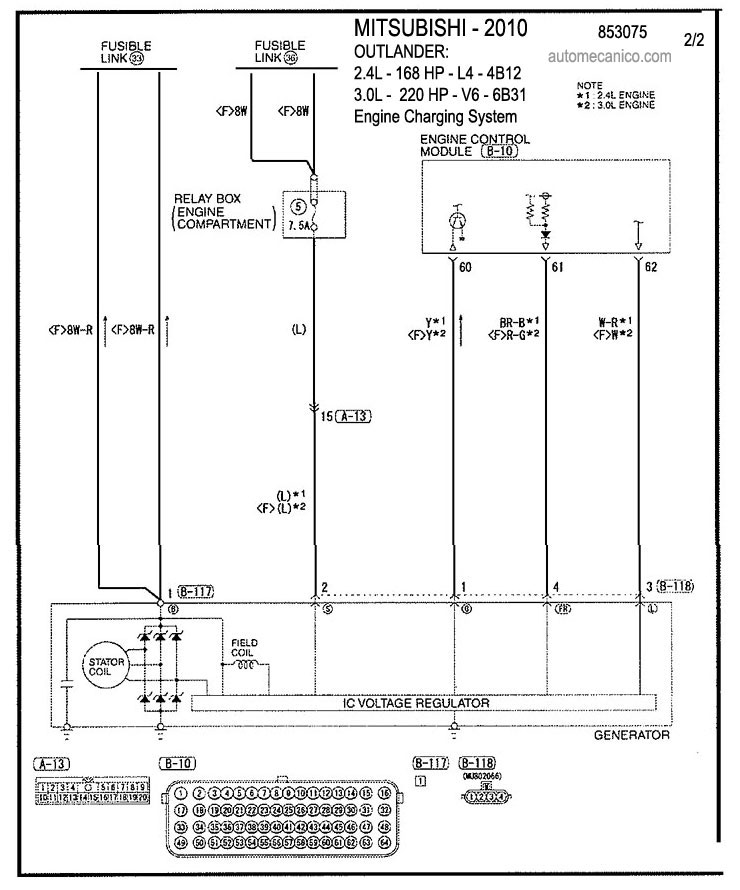

| 2.4L - 4 Cil. - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| 3.0L V6 - 6B31 -1/2 | DIAGRAMA SISTEMA DE CARGA |
| 3.0L V6 - 2/2 | DIAGRAMA SISTEMA DE CARGA |
